一、设计的目的。
井巷工程是一门综合性的应用科学。
随着科学技术的进步，矿山井巷施工工艺、技术水平以及装备水平均得到了很大的提高，特别是在特殊地质条件下井巷掘进与施工得到了快速发展。
为了使我们对《井巷工程》这门课程有更彻底的学习，切实掌握课程中所学的基本知识、基本理论和基本方法，我们通过《井巷工程》的课程设计来系统、全面地掌握在井巷设计和施工设计上的参数要求及相关程序。
通过本设计，我们将结合工程实际情况，借助各种工具书及参考文献资料，做到理论结合实际，灵活解决设计中遇到的问题。
此外，设计的重大意义还在于提高我们独立思考、认真做事、查缺补漏合理解决设计中出现问题的能力，使我们对《井巷工程》这门课程有一个更全面、更深刻的认识。
对该门课程所学到的知识、技能初步达到一个学以致用的目的。
课程设计还为我们提供了模拟测试的机会，为我们日后真正走上工作岗位少犯错奠定了基础。
二、设计的任务。
斜井设计。
某铅锌矿山年设计能力为30万t。
该矿山采用斜井开拓，其副斜井的倾斜角为25°，采用1.5t固定式矿车组提升。
该斜井穿过中等稳定的石灰岩层和白云岩层，其坚固性系数为f=6~8，斜井需要通过的风量为60m³/s，斜井掘进中估计涌水量为2~3m³/h。
巷道内敷设一条直径为300㎜的压风管，一条直径为300㎜的排水管和一条直径为150㎜的供水管。
试进行该斜井直线段的断面设计和施工设计。
三、巷道断面的设计。
（一）已知参数。
1、年生产能力为30万吨/年；2、副斜井的倾斜角为25°；3、采用1.5t固定式矿车组提升；4、斜井穿过中等稳定的石灰岩层和白云岩层，其坚固性系数为f=6~8；5、斜井需要通过的风量为60m³/s；6、斜井掘进中估计涌水量为2~3m³/h；7、巷道内敷设一条直径为300㎜的压风管，一条直径为300㎜的排水管和一条直径为150㎜的供水管。
（二）巷道断面形状的选择。
井巷工程课程设计说明书学生姓名：专业班级：学号：学院：指导教师：年月日目录1. 设计的目的 (1)2. 设计的条件 (1)2.1地质条件 (1)2.2生产能力及服务年限 (1)2.3井筒装备 (1)2.4运输设备及装备 (1)3. 设计内容 (1)3.1主井的设计 (1)3.2副井的设计 (8)3.3石门的设计 (13)3.4施工组织设计 (19)3.5管理制度 (27)4. 参考文献 (29)1. 设计的目的本课程设计是 “井巷工程”课教学的重要环节，通过本设计，使学生熟悉设计的程序和方法，培养学生独立分析和解决问题的能力，为毕业设计打下基础。
2. 设计的条件 2.1 地质条件矿山第一水平石门大巷所通过岩层的普氏系数24f ＝～，为稳定性较差岩层，涌水量3360/m h ，风量360m s ／ 。
主井与副井所通过岩层46f ＝～，中等稳定，风量均按380 m s ／考虑。
该矿井属于低瓦斯井。
2.2 生产能力及服务年限矿山年产量120万t ，其第一水平服务年限20a 。
2.3 井筒装备主井为双箕斗井，箕斗容积32.5m ，型号为 2.55.5FJD （）型。
主井内铺设300mm Φ排水管2条，并设有梯子间。
副井为双罐笼井，采用3＃单层罐笼（ 2.2YJGG －型）。
副井内铺设有200mm Φ供风管2条，100mm Φ供水管1条，2条动力电缆，3条照明和通讯电缆，设有梯子间。
2.4 运输设备及装备石门运输巷为双轨运输大巷，内设水沟，铺设有供风管2条，80mm Φ，供水管1条，动力电缆1条，照明和通讯电缆3条。
电机车型号：10600550ZK －／； 矿车型号： 1.26YCC （）。
3. 设计内容根据已知条件设计主、副井井筒和石门运输巷道。
3.1 主井的设计(1)选择井筒断面形状：根据条件：设计服务年限20a ，主井与副井所通过岩层中等稳定。
而根据文献[1]可知：圆形断面具有服务年限长，承受地压性能好，通风阻力小、维护费用少以及便于施工等优点，故选择圆形作为井筒断面形状；另外，由于主井所通过的岩层为中等稳定，需要考虑支护，这里选用被广泛采用的整体灌注混凝土支护，据文献[2]可知其具有强度较高，便于机械化施工的优点；(2)选择罐道形式及材料：罐道是提升容器在井筒中运行的导向装置，它必须具有一定的强度和刚度，以减小提升容器的摆动。
井巷工程课程设计班级:专业:设计者:一、工程概况某矿轨道运输平巷，设计断面为直墙半圆拱形，采用锚喷支护。
该巷道位于己17底板岩层中，岩石为粗砂岩，坚固性系数为f＝6～8。
巷道掘进宽度为3.3米，掘进高度2.95米，采用三八工作制，两掘一喷，月计划进尺65米，该矿井为低瓦斯矿井。
二、爆破说明书根据工程实际需要，巷道掘进采用钻爆法进行，凿岩机采用YT－24型气腿式风动凿岩机，直径42mm一字型岩石钻头。
爆破作业采用2号煤矿硝铵炸药，毫秒延期电雷管，选用直眼菱形掏槽，采取光面爆破。
（一）、爆破原始条件瓦斯等级低瓦斯掘进断面8.56平方米（岩）普氏系数f=4～6 钻眼机具风动凿岩机炸药种类2号煤矿硝铵炸药雷管类别毫秒延期电雷管（二）、装药量及起爆顺序炮眼名称炮眼深度m炮眼个数炮眼角度装药量kg封泥长度起爆顺序连线方式装药结构水平垂直掏槽眼（1-4)1.8 4 90 90 4×4×0.15 满Ⅰ串联连续反向装药辅助眼(5-21)1.6 17 90 90 17×2×0.15 满ⅠⅡ底眼（22-28)1.6 7 90 84 7×1.5×0.15 满Ⅰ周边眼(29-43) 1.6 15 90 86 15×1×0.15 满Ⅲ(三)、预期爆破效果顺序指标名称单位数量顺序指标名称单位数量1 炮眼利用率% 90 5 一循环炮眼长度m 69.82 工作循环进尺m 1.4 6 掘进一米炮眼长度m 49.83 一循环实体岩（煤）量m311.98 7掘进一米炸药消耗量kg 8.094 掘进一米岩（煤）量m38.56 8 掘进一米雷管消耗量发31（四）炮眼布置图（见附图）三、爆破安全技术管理1、井下爆破工作必须由专职爆破工担任，并持证上岗，严格按“操作规程”进行操作。
2、爆破作业时，爆破工、班组长、瓦检工都必须在现场执行“一炮三检”和“三人联锁”程序化爆破制度和“四保险”爆破制度。
第一部分巷道断面设计一、选择巷道断面形状与支护方式设计年产300万吨矿井的第一水平运输大巷，一般服务年限在20年以上。
采用600mm轨距的双轨运输的大巷，其净宽在3m以上。
巷道穿过中等稳定的岩层，在简化设计同时既有利于施工和安全生产有具又明显经济效益的条件下，设计该巷道采用直墙半圆拱形断面，采用钻眼爆破方法掘进。
该巷道设计选用螺纹钢树脂锚杆与喷射混凝土支护，局部需坚强支护地段铺设钢筋网，形成锚喷网联合支护。
二、确定巷道净断面尺寸在既保证各种机械、器材和运输设备在巷道中畅通无阻，又能满足《煤矿安全规程》规定的人行道宽度与各种安全间隙以及通过航道的风量、风速要求，同时还要考虑敷设于巷道中的各种管道、电缆的合理布置等原则下进行巷道断面尺寸的设计。
（一）确定巷道净宽度D查表知ZK10-6/550电机车体宽A1=1050mm、高h=1660mm,1.5吨矿车宽1050mm、高1150mm。
根据《煤矿安全规程》，取人行道宽C=1250＞800，非人行道一侧安全间隙宽a=1000mm。
查表3-3知本巷道双轨中线距b=1300mm，则两电机车之间的t距离为1300-(1050/2+1050/2)=250>200mm故巷道净宽度：B=a+2A1+c+t=1000+2*1050+1250+250=4600mm(B=a1+b=c1=(1000+1050 /2)+1300+(1050/2+1250)=1525+1300+1775=4600)(二)确定巷道拱高h0半圆拱形巷道拱高h0=B/2=4600/2=2300mm。
半圆拱半径R=h0=2300mm。
（三）确定巷道壁高h31.按架线电机车导电弓子要求确定h3由表3-7中半圆拱形巷道壁高公式得h3≥h4+h c-√（（R-n）2-(K+b1)2）式中 h4—轨面起电机车架线高度，按《煤矿安全规程》取h4=4500mm。
h c—道床总高度。
查表3-10选30kg钢轨，再查表3-5得h c=410mm,道砟高度h b=220mm。
《井巷工程》课程设计说明书姓名李志魁学号120120201158专业班级采矿工程2班指导教师张晓光目录1、设计的目的及设计任务 (2)2、课题 (2)3、选择巷道断面形状 (2)4、确定巷道净断面尺寸 (3)4.1确定巷道净宽度B (3)4.2确定巷道拱高h0 (3)4.3确定巷道壁高h3 (3)4.3.1按架线式电机车导电弓子要求确定h3 (3)4.3.2按管道装设要求确定h3 (4)4.3.3按人行高度要求确定h3 (5)4.4确定巷道净断面积S和净周长P (5)4.5用风速校核巷道净断面积 (5)4.6选择支护参数 (6)4.7选择道床参数 (6)4.8确定巷道掘进断面尺寸 (6)5、布置巷道内水沟和管缆 (7)6、计算巷道掘进工程量及材料消耗量 (7)7、附录 (9)8、总结 (10)参考文献 (12)1、设计的目的及设计任务本课程设计是《井巷工程》课学习的重要一环节，是我们对该课程所学的基础知识、基本理论及方法全面系统的掌握，并进行井巷设计和施工设计；在设计过程中通过利用各种工具书及参考文献资料，以团队协作的来解决相关问题。
提高我们独立思考、认真处事、相互交流、合理解决设计中出现问题的能力，使我们对《井巷工程》课有更深层次的学习和掌握，对所学的知识和技能达到学以致用的目的。
2、课题某煤矿设计生产能力为2.4Mt/a，高瓦斯矿井，中央分列式通风。
井下最大涌水量450m³/h，通过第二生产水平东运输大巷的涌水量为170m³/h，通过的风量为80m³/s。
采用ZK10-9/550直流架线电机车牵引5.0t底卸式矿车运输。
巷道内敷设一趟Φ200mm的压气管（法兰盘Φ335mm），一趟Φ100mm的供水管。
大巷穿过的岩层有砂岩、泥岩，主要以泥岩为主（f=5）。
试设计双轨直线巷道断面，采用半圆拱型断面。
3、选择巷道断面形状因该矿年产240万t矿井第二水平运输大巷，一般服务年限在30年以上，采用900mm轨距双轨运输大巷，其净宽在4m以上，又穿过砂岩、泥岩，主要以f=5的泥岩为主，故应选用锚喷支护。
井巷施工课程设计方案一、课程目标知识目标：1. 理解井巷施工的基本概念、原理及方法。
2. 掌握井巷施工中涉及到的土力学、岩石力学基础知识。
3. 了解井巷施工中常见的问题及其处理方法。
技能目标：1. 能够分析井巷施工工程中的地质条件，选择合适的施工方法和技术。
2. 能够运用井巷施工的相关知识，解决实际工程中的问题。
3. 能够阅读并理解井巷施工的图纸，进行基本的施工组织设计。
情感态度价值观目标：1. 培养学生对井巷施工工程的兴趣，激发学习热情。
2. 培养学生的团队合作意识，提高沟通协调能力。
3. 增强学生的安全意识，培养严谨、负责的职业素养。
分析课程性质、学生特点和教学要求，将目标分解为以下具体学习成果：1. 学生能够准确描述井巷施工的基本流程，并解释相关原理。
2. 学生能够运用所学知识，分析并解决井巷施工中的实际问题。
3. 学生能够通过小组合作，完成井巷施工组织设计，并进行展示。
4. 学生能够树立正确的安全观念，关注井巷施工中的安全隐患，并提出改进措施。
5. 学生对井巷施工领域产生浓厚兴趣，为未来职业生涯奠定基础。
二、教学内容本章节教学内容依据课程目标，结合教材《井巷施工技术》进行选择和组织，主要包括以下几部分：1. 井巷施工基本概念：介绍井巷施工的定义、分类及其在矿山建设中的应用。
2. 井巷施工地质条件分析：学习地质条件对井巷施工的影响，掌握地质勘探及评估方法。
3. 井巷施工方法及工艺：学习井巷施工的常见方法，如钻爆法、掘进机法等，以及相应的施工工艺流程。
4. 井巷施工力学原理：学习土力学、岩石力学基础知识，分析井巷施工中的力学问题。
5. 井巷施工组织与管理：介绍井巷施工组织设计，包括施工进度、资源配置、安全措施等方面。
6. 井巷施工安全问题及预防：学习井巷施工中常见的安全事故类型，探讨事故原因及预防措施。
教学内容安排如下：第一周：井巷施工基本概念、地质条件分析；第二周：井巷施工方法及工艺；第三周：井巷施工力学原理；第四周：井巷施工组织与管理；第五周：井巷施工安全问题及预防。
井巷工程课程设计(专)一、课程目标知识目标：1. 让学生掌握井巷工程的基本概念、原理及施工方法；2. 使学生了解井巷工程在矿业、隧道工程等领域的重要作用；3. 帮助学生掌握井巷工程中涉及的计算方法和施工技术。
技能目标：1. 培养学生运用井巷工程理论知识解决实际问题的能力；2. 提高学生在井巷工程设计、施工和管理方面的实践操作技能；3. 培养学生运用现代信息技术手段进行井巷工程相关资料查询和分析的能力。
情感态度价值观目标：1. 培养学生对井巷工程专业的热爱和责任感；2. 培养学生严谨的科学态度，注重实践，勇于创新；3. 增强学生的团队合作意识，培养沟通协调能力。
课程性质分析：本课程为专业性较强的课程，旨在让学生系统地掌握井巷工程的基本理论、施工方法和技术。
课程内容紧密结合实际工程案例，注重培养学生的实践能力和创新能力。
学生特点分析：学生为工程专业高年级本科生，具备一定的专业基础知识和实践能力，对井巷工程有一定了解，但缺乏系统深入的学习。
教学要求：1. 注重理论与实践相结合，提高学生的实际操作能力；2. 采用案例教学、讨论等多种教学方法，激发学生的思考和创新能力；3. 强化团队合作，培养学生的沟通协调能力。
二、教学内容根据课程目标，本课程教学内容主要包括以下几部分：1. 井巷工程基本概念与分类：介绍井巷工程的概念、作用、分类及发展概况，结合教材第一章内容进行讲解。
- 矿井井巷工程- 隧道及地下工程- 城市地下空间开发2. 井巷工程设计与施工方法：讲解井巷工程设计原理、施工方法及工艺流程，参考教材第二章至第四章内容。
- 井巷工程设计原理- 井巷工程施工方法- 井巷工程支护技术3. 井巷工程计算方法：介绍井巷工程中涉及的计算方法，如稳定性分析、荷载计算等，结合教材第五章内容进行教学。
- 稳定性分析- 荷载计算- 结构内力分析4. 井巷工程施工组织与管理：讲解井巷工程施工组织设计、施工进度控制、安全管理等内容，参考教材第六章。
《井巷工程》课程设计一、教学目标本节课的教学目标是让学生掌握井巷工程的基本概念、类型和施工方法，能够运用所学知识分析和解决实际问题。
具体目标如下：1.知识目标：•了解井巷工程的基本概念和分类；•掌握井巷工程的施工方法及其适用条件；•理解井巷工程的安全技术和质量控制要点。
2.技能目标：•能够运用所学知识分析和解决井巷工程实际问题；•具备井巷工程施工的基本技能，如测量、钻孔、爆破等；•能够查阅相关资料，撰写简单的井巷工程施工方案。
3.情感态度价值观目标：•培养学生对井巷工程行业的兴趣和热情；•增强学生对工程安全意识和质量意识的认同；•培养学生团队合作精神和创新精神。
二、教学内容本节课的教学内容主要包括井巷工程的基本概念、类型和施工方法。
具体内容如下：1.井巷工程的基本概念和分类：介绍井巷工程的概念、分类及其在工程中的应用。
2.井巷工程的施工方法：讲解井巷工程的常用施工方法，如钻孔法、爆破法、机械法等，并分析其适用条件和技术要求。
3.井巷工程的安全技术和质量控制：介绍井巷工程的安全技术和质量控制要点，如通风、防尘、防水、防塌等，并分析其重要性。
三、教学方法为了提高学生的学习兴趣和主动性，本节课将采用多种教学方法相结合的方式进行教学。
具体方法如下：1.讲授法：通过教师的讲解，让学生了解井巷工程的基本概念、类型和施工方法。
2.案例分析法：通过分析实际案例，让学生掌握井巷工程的施工技巧和安全控制措施。
3.实验法：学生进行实地考察或实验，让学生亲身体验井巷工程施工的过程和注意事项。
4.讨论法：鼓励学生积极参与课堂讨论，培养学生的团队合作精神和创新思维。
四、教学资源为了支持教学内容和教学方法的实施，丰富学生的学习体验，我们将准备以下教学资源：1.教材：选用权威、实用的井巷工程教材，为学生提供系统、全面的知识体系。
2.参考书：推荐学生阅读相关的参考书籍，拓宽视野，加深对井巷工程的理解。
3.多媒体资料：制作精美的PPT、教学视频等多媒体资料，提高学生的学习兴趣和效果。

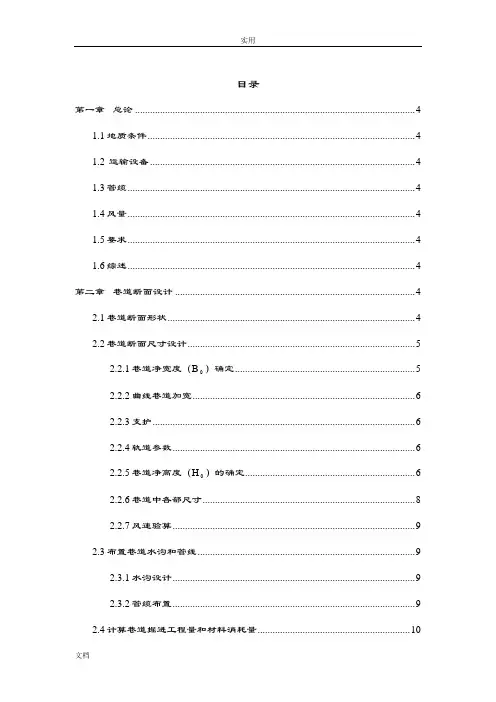

实用目录第一章总论 (4)1.1地质条件 (4)1.2 运输设备 (4)1.3管缆 (4)1.4风量 (4)1.5要求 (4)1.6综述 (4)第二章巷道断面设计 (4)2.1巷道断面形状 (4)2.2巷道断面尺寸设计 (5)）确定 (5)2.2.1巷道净宽度（B2.2.2曲线巷道加宽 (6)2.2.3支护 (6)2.2.4轨道参数 (6)）的确定 (6)2.2.5巷道净高度（H2.2.6巷道中各部尺寸 (8)2.2.7风速验算 (9)2.3布置巷道水沟和管线 (9)2.3.1水沟设计 (9)2.3.2管缆布置 (9)2.4计算巷道掘进工程量和材料消耗量 (10)2.4.1掘进工程量 (10)2.4.2材料消耗量 (10)2.5绘制巷道断面施工图和每米巷道掘进工程量于材料消耗表 (10)2.5.1施工断面图 (10)2.5.2掘进工程量于材料消耗表 (11)第三章凿岩施工组织及爆破设计 (12)3.1选择凿岩机具 (12)3.2确定爆破参数 (12)3.2.1孔径 (12)3.2.2孔深 (12)3.2.3单位炸药消耗量 (12)3.2.4每循环的装药量 (12)3.2.5药卷. (13)3.2.6炮孔数目的确定 (13)3.3炮孔布置 (13)3.4爆破图表的编制 (13)3.5装药结构图 (15)3.6凿岩施工组织 (16)3.7爆破作业 (16)第四章施工组织及作业循环图表的编制 (16)4.1通风与综合防尘 (16)4.2施工方法 (16)4.3施工组织 (16)4.3.1作业方式 (16)4.3.2装岩工作、调车、 (17)4.3.3协调组织 (17)4.4循环图表的编制 (17)参考文献 (19)第一章总论1.1地质条件为一铁矿床运输大巷，巷道穿过岩层普氏系数为f=2~4，通过大巷的涌水量为400m3/h。
1.2 运输设备采用ZK20/550型架线式电机车，牵引YDC6(9)型底卸式矿车运输。
井巷施工技术课程设计一、课程目标知识目标：1. 理解井巷施工的基本概念、原理及施工流程；2. 掌握井巷施工中常见工程类型及其特点；3. 了解井巷施工中的安全技术措施及环境保护要求；4. 掌握井巷施工图的识读与分析方法。
技能目标：1. 能够运用井巷施工技术进行简单工程的设计与施工；2. 能够运用相关软件对井巷施工过程进行模拟和分析；3. 能够根据实际情况制定井巷施工的安全技术措施；4. 能够运用所学知识解决井巷施工中遇到的问题。
情感态度价值观目标：1. 培养学生对井巷施工技术的兴趣，激发学生学习热情；2. 培养学生的团队协作精神，增强沟通与协作能力；3. 培养学生关注施工安全、环境保护的责任意识；4. 引导学生树立正确的工程观念，认识到井巷施工技术在国民经济建设中的重要作用。
课程性质：本课程为专业技术课程，旨在培养学生掌握井巷施工技术的基本知识和实践能力。
学生特点：学生具备一定的井巷工程基础知识，但对施工技术了解不足，需要通过本课程的学习，提高实践操作能力。
教学要求：结合理论与实践，注重培养学生的实际操作能力，提高学生的安全意识，使学生能够将所学知识应用于实际工程中。
教学过程中，将目标分解为具体的学习成果，以便进行教学设计和评估。
二、教学内容1. 井巷施工基本概念与原理：包括井巷工程的定义、分类、施工特点；井巷施工的基本工艺流程及施工方法。
教材章节：第一章 井巷施工概述2. 井巷施工工程类型及特点：分析不同类型的井巷工程，如隧道、矿井、地铁等，及其施工技术特点。
教材章节：第二章 井巷施工工程类型及特点3. 井巷施工安全技术措施：学习井巷施工中的安全防护措施、应急预案及事故处理方法。
教材章节：第三章 井巷施工安全技术措施4. 井巷施工环境保护：探讨井巷施工对环境的影响，学习环境保护措施及绿色施工技术。
教材章节：第四章 井巷施工环境保护5. 井巷施工图识读与分析：教授井巷施工图的组成、识读方法及分析技巧。
井巷工程课程设计1目录一．设计的目的二．设计的任务三．斜井巷道断面的设计(一).已知参数(二)巷道断面形状的选择(三).确定巷道净断面尺寸(四).确定巷道设计掘进断面尺寸和计算掘进断面尺寸(1).支护参数的选择(2).道床参数的选择(3).巷道掘进断面设计(五).布置巷道管线(六).计算巷道掘进工程量及材料消耗量(七).绘制巷道断面施工图及编制巷道特征表和每米巷道工程量及材料消耗量表四．斜井巷道断面的施工(一) .爆破参数的确定(二).选择钻眼爆破的器材(三)．炮眼布置(四)．选择装药结构与起爆方法(五)．拟定爆破说明书和爆破参考图表(六)．定向与钻眼工作(七)．钻眼爆破安全及注意事项(八)．通风防尘及风机的选择(九)．巷道支护(十)．施工方法五．装岩与运输（一）．选择装岩设备（二）．选择运输方式六．施工组织循环图表的制定七．结束语八．参考文献一．设计的目的为了使我们对《井巷工程》这门课程中所学的基本知识、基本理论及基本方法有个全面系统的掌握，并进行井巷设计和施工设计。
通过本设计，我们将对《井巷工程》课程有个深入的全面的了解，并学会利用各种工具书及参考文献资料，我们以团队协作的方式来解决设计中相关的问题。
提高学生独立思考、认真处事、相互交流、合理解决设计中出现的问题的能力，使我们对《井巷工程》这门课程有了一个全面的认识，对该门课程所学到的知识、技能初步达到一个学以致用的目的。
二．设计任务某铅锌矿山年设计能力为30万t。
该矿采用斜井开拓，其副斜井的倾斜角为25°，采用1.5t固定式矿车组提升。
该斜井穿过中等稳定的石灰岩层和白云岩层，其坚固性系数为f=6~8，斜井需要通过的风量为60m3/秒，斜井掘进中估计涌水量为2~3m3/小时。
巷道内敷设一趟直径为300mm的压风管，一趟直径为300mm的排水管和一趟直径为150mm供水管。
试进行该斜井直线段的断面设计和施工设计。
三．倾斜巷道断面的设计(一).已知参数1).年生产能力为30万吨2).斜井掘进中估计涌水量2~3m3/小时3).采用1.5t固定式矿车组提升4).斜井穿过中等稳定的石灰岩层和白云岩层,其坚固性系数f=6~85).斜井需风量为60m3/秒6).巷道内敷设直径为300mm的压风管，一趟直径为300mm的排水管和一趟直径为150mm的供水管(二).巷道形状的选择我国矿井下使用的巷道断面形状,按其结构的轮廓可分为折线型和曲线型两大类.前者如矩形、梯形、不规则形等；后者如半圆拱形、圆形拱形、三心拱形、马蹄形、椭圆形和圆形等。
（摘自采矿设计工程设计手册2554巷道断面形状的选择，主要应考虑巷道所处的位置及穿过的围岩性质（即作业在巷道上地压的大小和方向）、巷道的用途及其服务年限、选用的支架材料和支护方式、巷道的掘进方法和采用的掘进设备等因素。
一般情况下，作用在巷道上的地压和方向在选择巷道断面形状是起主要作用。
当顶压和侧压均不大时，可选用矩形或梯形断面：当顶压较大、侧压较小时，则选用直樯拱形断面（半圆拱，圆弧拱或三心拱）；当顶压、侧压都很大的同时低鼓严重时，就必须选用诸如马蹄形、椭圆形等封闭式断面。
矿区富有的支架材料和习惯使用的支护方式，往往也直接影响道巷断面形状的选择。
木架和钢筋混凝土棚子，多适用于梯形和矩形断面。
掘进方法和掘进设备对于巷道断面形状的选择也有一定影响。
目前，岩石平巷掘进仍是采用钻眼爆破方法占主要地位，它能适应任何新装的断面。
近年来，由于锚喷支护广范应用，为了简化设计和有利于施工，巷道端面多采用半圆拱和圆形拱，三心拱也逐渐被淘汰。
在使用全断面掘进机掘进的岩石平巷，选用圆形断面无疑是最为合适的。
在需要通风量很大的矿井中，选择通风阻力较小的断面形状和支护方式，既有利于安全生产又具有明显经济效益。
在满足安全与技术要求的条件下，力求提高断面利用率，缩小断面降低造价并有利于加快施工速度。
综上所述:选择巷道断面尺寸应考虑诸多因素,联系以上所有因素和已知参数,根据《采矿守则》，年产量在30万t其服务年限应在15年以上，该运输大巷穿过中等稳定的石灰岩层和白云岩层，其岩石坚固性系数又在6~8，因此选择半圆形拱最合适。
(三). 巷道净断面尺寸《矿山安全规程》内有明确规定：机械运输巷道的一侧，必须留有0.7米以上的人行道。
另一侧，如果巷道是用木材，混泥土棚或金属支架时，不得小于0.2米，用砖、石、混泥土砌璇以及锚杆喷浆时，不得小于0.2米。
运输机距支架或璇墙之间的距离得小于0.4米。
（摘自《井巷工程》112页）(一）.井巷巷道进宽度据《井巷工程》62页查表3-2可知MG1.1-6A固定式矿车宽A1=1050mm、高h=1200mm、长L=2400mm。
根据《煤矿安全规程》且巷道人行道宽C=840mm、非人行道一侧宽a=400mm。
故巷道净宽度：B=a+A1+ｃ=400+1050+840=2290mm(二）.确定巷道拱高h0半圆拱形巷道拱高h0=B/2=2290/2=1145mm 半圆拱半径R=h0=1145mm(三）.确定巷道壁高h31.按管道装设要求确定h3h3≥h5+h7+h b≥1816.5mm2.按人行高度要求求h3≥1800+h b1800+220-647=1373mm综上所述，考虑一定的余量，确定本巷道的壁高为h3=1820mm。
则本巷道高度为H=h3-h b+h0=18200-220+1145=2745mm(三) 确定巷道净断面尺寸掘进断面面积的确定由《井巷工程》表3-7得净断面积S=B(0.39B+h2) h2=h3-h b=1820-220=1600mm 故S=2290（0.39×2290+1600）=5709199=5.7㎡净周长P=2.57B+2h2+9085.3mm=9.1m(四) .确定巷道设计掘进断面尺寸和计算掘进断面尺寸1.支护参数的选择过去大多数是架设棚式支架与砌筑石材整体支架来维护巷道，现在锚喷支护在矿山得到了较为广泛的使用。
而支护主要包括下列几种方法；1. 采用锚杆支护巷道，就是巷道掘进后向围岩中钻锚杆眼，然后将锚杆架设在锚杆眼内，对巷道围岩给予人工加固。
从而维护巷道的稳定性。
锚杆的类型①钢筋或钢丝绳砂浆锚杆；②金属倒锲式锚杆；③木锚杆；④树脂锚杆；⑤快硬水泥锚杆；⑥快硬膨胀水泥锚杆；⑦管缝式锚杆；⑧可伸缩式锚杆。
其作用原理：悬吊作用、组合梁作用、锚杆锲固作用、挤压加固作用。
图表文献来自《地下建筑工程设计与施工》表9-42.喷射混凝土支护喷谁混凝土支护作用是用喷射机将混凝土混合物喷射在岩面上凝结硬化而成的一种支护。
其特点是：①凝土在高速喷浆过程中，水泥颗粒受到碰撞冲击，混凝土喷层受到连续冲击压密，而且喷射工艺又允许采用较小的水灰比，因此喷射混凝土喷层具有致密的组织结构和良好的物理力学性能。
特别是它的粘结力大，能同岩石紧密粘结，是形成喷射混凝土独特支护作用的重要因素。
②喷射混凝土能随着巷道掘进及及时施工，且加入速凝剂后其早期强度成倍增长，因而能够控制围岩的过度变形和松弛。
③喷层较薄，具有一定的柔性，可以和围岩共同变形产生一定量的径向位移。
其作用原理：加固与防止风化作用；改善围岩应力状态和作用；柔性支护结构作用；组合梁作用。
喷射混凝土支护结构和支护厚度的选择，应综合考虑，围岩地质条件、结构物的工作条件、巷道有效跨度和服务年限等因素。
3.锚喷支护及锚喷网联合支护锚杆和喷射混凝土虽各有优点，但也都有不足之处。
锚杆联合支护，恰能做到使二者相互取长补短，互为补充，是一种性能更好的支护形式。
锚杆与其穿过的岩石形成承载加固拱，喷射混凝土层的作用则在于封闭围岩，防止风化剥落，和围岩结合在一起，对锚杆间的表面岩石起支护作用。
光弹模拟实验表明，用锚杆进行支护时，在两锚杆之间的围岩表面附近，会产生拉应力。
如果岩石松软，则在拉应力作用下。
可能产生局部的破坏和掉快，而局部小岩块的坠落又可能导致深部岩石的松动和破坏，这样将消弱岩石加固拱稳定性和承载能力。
因此，锚杆与喷射混凝土联合使用，就可以防止局部岩块的松动和坠落，从而加固与提高了岩石拱的承载能力。
喷射混凝土能有效控制锚杆间的石块掉落，但其本身是脆性的，当岩石变形大时，易开裂剥落。
解决方法之一就是在喷射混凝土中加刚纤维，增加混凝土的抗弯强度和韧性。
另外就是在喷射混凝土之前敷设金属网，喷后形成钢筋混凝土层，提高了喷层的整体性，改善了喷层的抗拉性能，这就形成了锚喷网联合支护，能有效的支护松散破碎的软弱岩层，金属网用钢筋直径一般为6~12mm，钢筋间距一般为200~400mm。
4联合锚杆支护组合锚杆支护是以锚杆为主要构件并辅以其他支护构件而组成的锚杆支护系统。
其类型主要有锚网支护、锚梁（带）网支护和锚杆木行架支护。
5.普通支架包括：木支架、金属支架、钢筋混凝土（棚式）、石材整体支护。
摘自《井巷工程》教材p107~1396.选用的支护方式、优点及作用原理，以及支护材料的选取。
锚杆支护是锚杆与喷射混凝土联合支护的简称，二和又可单独使用，成为锚杆支护与混凝土支护。
锚杆支护还可与金属网联合进行支护。
它具有施工速度快、施工机械化高、成本低及节约材料等优点。
本巷道穿过坚固性系数为6~8的中等稳定的石灰岩和白云岩，因此我们选择的是锚喷支护。
㈠. 锚喷支护的优点：锚喷支护突破传统的支护形式和支护理论，吧再是消极的承受围岩压力，而是尽量保持围岩的完整性，限制岩石的变形、位移和裂隙发展，充分发挥岩体自身的支承作用。
把围岩从荷载变为承载，变消极因素为积极因素，这是锚喷支护和一切旧支护形式最根本最本质的差别，也是锚喷支护大大优于其他支护形式的根本所在。
我国矿山大量使用锚喷支护的实践证明，锚喷支护不但可以用于比较稳定的岩层中，而且可以用于破碎带、断层多、有底鼓受强烈采动地压影响的巷道和大跨度的硐室。
锚喷支护与其他支护形式相比，在技术上和经济上具有以下优越性。
①由于锚喷支护是高压喷射成的混凝土层，致密、强度高，能提高井巷围岩的自身稳定性和承载能力，并与岩层构成共同承载整体。
这样，支护厚度可减薄一半以上，掘进断面可减少10％~20％。
某矿对26000米锚喷巷道同料石碹巷道比较，少掘岩石91000m3，节省炸药91吨，料石78000m3，坑木3600m3，工日21.8万个，大大节约了投资。
②工艺简单，操作方便，混凝土、砂浆直接喷到岩面，省去立模、拆模邓繁琐工序，节省了木材和钢材。
③机械化程度高，减轻工人的笨重体力劳动。
在平巷和立井施工中，料石砌碹，每个工人一个班搬运料石多则一万多井，而锚喷支护，除喷射手劳动强度较大外，其余工序都是机械操作。
随着平巷喷射混凝土简易机械手的推广，以及立井喷射机械手的使用，为实现锚喷支护全部机械化施工打下良好的基础。
④施工速度快、效率高，可以实现远距离输料，占用巷道空间少，为快速掘进，掘喷平行作业创造有利条件，平巷中锚喷支护功功效一般为0.2~0.35米/工，每米成巷3~5个工，掘进速度为100~120米/月。
