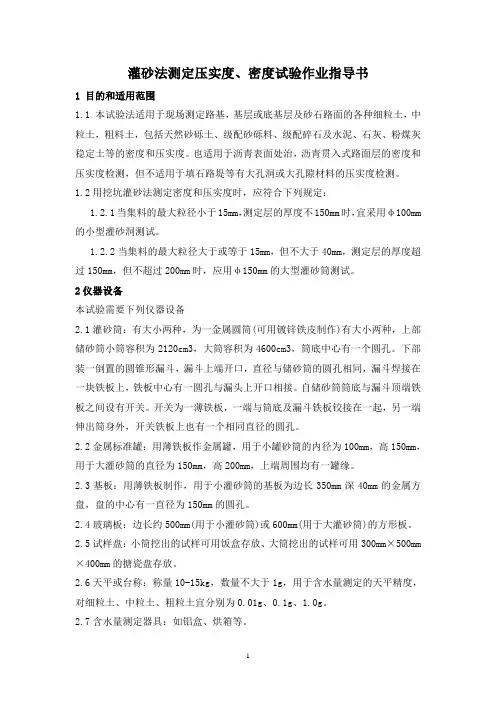

灌砂法测定压实度、密度试验作业指导书
1 目的和适用范围
1.1 本试验法适用于现场测定路基，基层或底基层及砂石路面的各种细粒土，中粒土，粗料土，包括天然砂砾土、级配砂砾料、级配碎石及水泥、石灰、粉煤灰稳定土等的密度和压实度。也适用于沥青表面处治，沥青贯入式路面层的密度和压实度检测，但不适用于填石路堤等有大孔洞或大孔隙材料的压实度检测。
1.2用挖坑灌砂法测定密度和压实度时，应符合下列规定：
1.2.1当集料的最大粒径小于15mm，测定层的厚度不150mm时，宜采用φ100mm的小型灌砂洞测试。
1.2.2当集料的最大粒径大于或等于15mm，但不大于40mm，测定层的厚度超过150mm，但不超过200mm时，应用φ150mm的大型灌砂筒测试。
2仪器设备
本试验需要下列仪器设备
2.1灌砂筒：有大小两种，为一金属圆筒(可用镀锌铁皮制作)有大小两种，上部储砂筒小筒容积为2120cm3，大筒容积为4600cm3，筒底中心有一个圆孔。下部装一倒置的圆锥形漏斗，漏斗上端开口，直径与储砂筒的圆孔相同，漏斗焊接在一块铁板上，铁板中心有一圆孔与漏头上开口相接。自储砂筒筒底与漏斗顶端铁板之间设有开关。开关为一薄铁板，一端与筒底及漏斗铁板铰接在一起，另一端伸出筒身外，开关铁板上也有一个相同直径的圆孔。
2.2金属标准罐：用薄铁板作金属罐，用于小罐砂筒的内径为100mm，高150mm，用于大灌砂筒的直径为150mm，高200mm，上端周围均有一罐缘。
2.3基板：用薄铁板制作，用于小灌砂筒的基板为边长350mm深40mm的金属方盘，盘的中心有一直径为150mm的圆孔。
2.4玻璃板：边长约500mm(用于小灌砂筒)或600mm(用于大灌砂筒)的方形板。
2.5试样盘：小筒挖出的试样可用饭盒存放、大筒挖出的试样可用300mm×500mm×400mm的搪瓷盘存放。
2.6天平或台称：称量10-15kg，数量不大于1g，用于含水量测定的天平精度，对细粒土、中粒土、粗粒土宜分别为0.01g、0.1g、1.0g。
土的密度试验
一．环刀法
1.目的与适用范围
本试验方法适用于细粒土。
2.仪具与材料
（1）环刀：内径6~8cm，高度2~5.4cm，壁厚1.5~2.2mm。
（2）天平：感量0.1g。
（3）其他：修土刀、钢丝锯、凡士林等。
3.试验步骤
（1）按工程需要取原状土或制备所需状态的扰动土样，整平两端，环刀内壁涂一薄层凡士林，刀口向下放在土样上。
（2）用修土刀或钢丝锯将土样上部削称略大于环刀直径的土柱，然后将环刀垂直下压，边压边削，至土样伸出环刀上部为止。削去两端余土，使土样与环刀口面齐平，并用剩余土样测定含水率。
（3）擦净环刀外壁，称环刀与土合质量m1，准确至0.1g。
二．灌砂法
1.目的与适用范围
本试验方法适用于现场测定细粒土、砂类土 和砾类土的密度。试样的最大粒径一般不超过15mm，测定密度层的厚度为150~200mm。
2.仪具与材料
（1）灌砂筒。（2）金属标定罐。（3）基板。（4）打洞及从洞中取料的合适工具、如凿子、铁锤、长把勺、长把小簸箕、毛刷等。（5）玻璃板（6）饭盒（7）台秤（8）其他：铝盒、天平、烘箱等。（9）量砂
试验步骤
（1）在储砂筒内装满砂，筒内砂的高度与筒顶的距离不超过15mm，称筒内砂的质量m1，准确至1g。每次标定及而后的试验都维持该质量不变。
（2）将开关打开，让砂流出，并使流出砂的体积与工地所挖试洞的体积相当；然后关上开关，并称量筒内砂的质量m5，准确1g。
（3）将灌砂筒放在玻璃板上，打开开关，让砂流出，直到筒内砂不再下流时，关上开关，并小心地取走灌砂筒。
（4）收集并称量留在玻璃班上的砂 或称量筒内的砂，准确至1g。玻璃板上的砂就是填满灌砂筒下部圆锥体的砂。
（5）重复上述测量，至少三次；最后取其平均值m2，准确至1g。
土的密度试验
一．环刀法
1.目的与适用范围
本试验方法适用于细粒土。
2.仪具与材料
（1）环刀：内径6~8cm，高度2~5.4cm，壁厚1.5~2.2mm。
（2）天平：感量0.1g。
（3）其他：修土刀、钢丝锯、凡士林等。
3.试验步骤
（1）按工程需要取原状土或制备所需状态的扰动土样，整平两端，环刀内壁涂一薄层凡士林，刀口向下放在土样上。
（2）用修土刀或钢丝锯将土样上部削称略大于环刀直径的土柱，然后将环刀垂直下压，边压边削，至土样伸出环刀上部为止。削去两端余土，使土样与环刀口面齐平，并用剩余土样测定含水率。
（3）擦净环刀外壁，称环刀与土合质量m1，准确至0.1g。
二．灌砂法
1.目的与适用范围
本试验方法适用于现场测定细粒土、砂类土 和砾类土的密度。试样的最大粒径一般不超过15mm，测定密度层的厚度为150~200mm。
2.仪具与材料
（1）灌砂筒。（2）金属标定罐。（3）基板。（4）打洞及从洞中取料的合适工具、如凿子、铁锤、长把勺、长把小簸箕、毛刷等。（5）玻璃板（6）饭盒（7）台秤（8）其他：铝盒、天平、烘箱等。（9）量砂
试验步骤
（1）在储砂筒内装满砂，筒内砂的高度与筒顶的距离不超过15mm，称筒内砂的质量m1，准确至1g。每次标定及而后的试验都维持该质量不变。
（2）将开关打开，让砂流出，并使流出砂的体积与工地所挖试洞的体积相当；然后关上开关，并称量筒内砂的质量m5，准确1g。
（3）将灌砂筒放在玻璃板上，打开开关，让砂流出，直到筒内砂不再下流时，关上开关，并小心地取走灌砂筒。
（4）收集并称量留在玻璃班上的砂 或称量筒内的砂，准确至1g。玻璃板上的砂就是填满灌砂筒下部圆锥体的砂。
（5）重复上述测量，至少三次；最后取其平均值m2，准确至1g。
第 页，共 页
土的密度试验检测记录表（灌砂法） JGLQ01002d
检测单位名称： 记录编号：
工程部位/用途 委托/任务编号
样品名称 样品编号
规格型号 来样日期
检测依据 样品描述
判定依据 试验地点
试验条件 温度： ℃ 湿度： % 试验日期
主要仪器设备名称及编号
取样桩号
取样位置
灌砂前砂+灌砂筒质量（g） ⑴
灌砂后砂+灌砂筒质量（g） ⑵
灌砂筒下部圆锥体内砂的质量（g） ⑶
试坑灌入量砂的质量（g） ⑷ ⑴-⑵-⑶
量砂堆积密度（g/cm³） ⑸
试坑体积（cm³） ⑹ ⑷/⑸
试坑中挖出的湿料质量（g） ⑺
试样湿密度（g/cm³） ⑻ ⑺/⑹
含水率（%） 盒 号 ⑼
盒质量（g） ⑽
盒+湿土质量（g） ⑾
盒+干土质量（g） ⑿
水分质量（g） ⒀ ⑾-⑿
干土质量（g） ⒁ ⑿-⑽
含水率（%） ⒂ ⒀/⒁*100
平均含水率（%） ⒃
干密度（g/cm³） ⒄ ⑻/(1+⒂)
最大干密度（g/cm³） ⒅
施工压实度（%） ⒆ ⒄/⒅*100
附加声明：
检测： 记录： 复核： 日期： 年 月 日
