电压互感器多相熔丝熔断分析

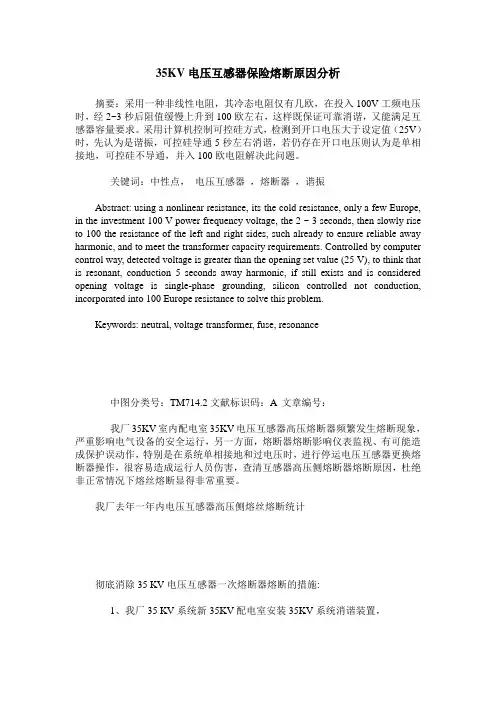

35KV电压互感器保险熔断原因分析

摘要：采用一种非线性电阻，其冷态电阻仅有几欧，在投入100V工频电压时，经2~3秒后阻值缓慢上升到100欧左右，这样既保证可靠消谐，又能满足互感器容量要求。采用计算机控制可控硅方式，检测到开口电压大于设定值（25V）时，先认为是谐振，可控硅导通5秒左右消谐，若仍存在开口电压则认为是单相接地，可控硅不导通，并入100欧电阻解决此问题。

关键词：中性点， 电压互感器 ，熔断器 ，谐振

Abstract: using a nonlinear resistance, its the cold resistance, only a few Europe,

in the investment 100 V power frequency voltage, the 2 ~ 3 seconds, then slowly rise

to 100 the resistance of the left and right sides, such already to ensure reliable away

harmonic, and to meet the transformer capacity requirements. Controlled by computer

control way, detected voltage is greater than the opening set value (25 V), to think that

is resonant, conduction 5 seconds away harmonic, if still exists and is considered

opening voltage is single-phase grounding, silicon controlled not conduction,

incorporated into 100 Europe resistance to solve this problem.

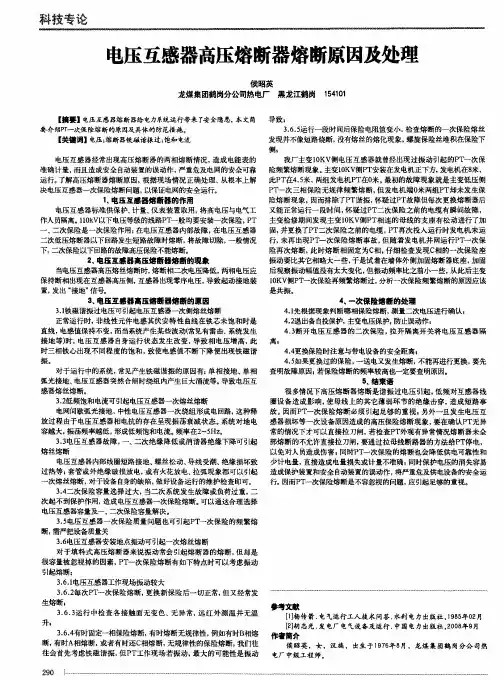

耩攘　谂　电压互感器高压熔断器熔断原因及处理　侯昭英　龙煤集团鹤岗分公司热电厂黑龙江鹤岗　１５４１０１　【摘要】电压互感器熔断器给电力系统运行带来了安全隐患，本文简　要介绍ＰＴ一次保险熔断的原因及具体的防范措施。　【关键词ｌ电压；熔断器铁磁谐振过；饱和电流　电压互感器经常出现高压熔断器的两相熔断情况，造成电能表的　准确计量，而且造成安全自动装置的误动作，严重危及电网的安全可靠　运行。了解高压熔断器熔断原因，根据现场情况正确处理、从根本上解　决电压互感器一次保险熔断问题，以保证电网的安全运行。　１．电压互感器熔断器的作用　电压互感器标准供保护、计量、仪表装置取用，将高电压与电气工　作人员隔离。ｌｌ０ｋＶ以下电压等级的线路ＰＴ一般均要安装一次保险，ＰＴ　一、二次保险是一次保险作用：在电压互感器内部故障，在电压互感器　二次低压熔断器以下回路发生短路故障时熔断，将故障切除，一般情况　下，二次保险以下回路的故障高压保险不能熔断。　２．电压互感器高压熔断器熔断的现象　当电压互感器高压熔丝熔断时，熔断相二次电压降低，两相电压应　保持断相出现在互感器高压侧，互感器出现零序电压，导致起动接地装　置，发出“接地”信号。　３．电压互感器高压熔断器熔断的原因　３．１铁磁谐振过电压可引起电压互感器一次侧熔丝熔断　正常运行时，非线性元件电感其伏安特性曲线在铁芯未饱和时是　直线，电感值保持不变，而当系统产生某些波动（常见有雷击、系统发生　接地等）时，电压互感器自身运行状态发生改变，导致相电压增高，此　时三相铁心出现不同程度的饱和，致使电感值不断下降便出现铁磁谐　振。　对于运行中的系统，常见产生铁磁谐振的原因有：单相接地、单相　弧光接地、电压互感器突然合闸时绕组内产生巨大涌流等。导致电压互　感器熔丝熔断。　３．２低频饱和电流可引起电压互感器一次熔丝熔断　电网间歇弧光接地，中性电压互感器一次绕组形成电回路，这种释　放过程由于电压互感器相电抗的存在呈现振荡衰减状态。系统对地电　容越大，振荡频率越低，形成低频饱和电流。频率在２－５Ｈｚ。　３．３电压互感器故障，一、二次绝缘降低或消谐器绝缘下降可引起　熔丝熔断　电压互感器内部线圈短路接地、螺丝松动、导线受潮、绝缘损坏致　过热等，套管或外绝缘破损放电，或有火花放电、拉弧现象都可以引起　一次熔丝熔断，对于设备自身的缺陷，做好设备运行的维护检查即可。　３．４－次保险容量选择过大，当二次系统发生故障或负荷过重，二　次起不到保护作用，造成电压互感器一次保险熔断。可以通这合理选择　电压互感器容量及一、二次保险容量解决。　３．５电压互感器一次保险质量问题也可引起Ｐ，Ｉ　次保险的频繁熔　断，需严把设备质量关　３．６电压互感器安装地点振动可引起一次熔丝熔断　对于填料式高压熔断器来说振动常会引起熔断器的熔断，但却是　很容量被忽视掉的因素，Ｐ卜次保险熔断有如下特点时可以考虑振动　引起熔断：　３．６．１电压互感器工作现场振动较大　３．６．２每次Ｐ１一次保险熔断，更换新保险后一切正常，但又经常发　生熔断；　３．６．３运行中检查各接触面无变色、无异常，远红外测温并无温　升｝　３．６．４有时固定一相保险熔断，有时熔断无规律性，例如有时Ｂ相熔　断，有Ｉ＃Ａ相熔断，或者有时还Ｃ相熔断，无规律性的保险熔断，我们往　往会首先考虑铁磁谐振，但ＰＴＩ作现场若振动，最大的可能性是振动　导致；　３．６．５运行一段时间后保险电阻值变小，检查熔断的一次保险熔丝　发现并不像短路烧断，没有熔丝的熔化现象，螺旋保险丝堆积在保险下　侧，　我厂主变ＩＯＫＶ侧电压互感器就曾经出现过振动引起的Ｐ，Ｉ一次保　险频繁熔断现象。主变１０ＫＶ￣ＩＩＰＴ安装在发电机正下方，发电机在８米，　此ＰＴ在４．５米，两组发电机ＰＴ在０米。最初的故障现象就是主变低压侧　Ｐ，Ｉ一次三相保险无规律频繁熔断，但发电机端０米两组ＰＴ却未发生保　险熔断现象，因而排除了ＰＴ谐振，怀疑过ＰＴ故障但每次更换熔断器后　又能正常运行一段时间，怀疑过ＰＴ－－次保险之前的电缆有瞬间故障，　主变检修期间发现主变ｌ０ＫＶ侧ＰＴ相连的母线的支座有松动进行了加　固，并更换了ＰＴ－－次保险之前的电缆，ＰＴ再次投入运行时发电机未运　行，未再出现ＰＴ一次保险熔断事故，但随着发电机并网运行ＰＴ一次保　险再次熔断，此时熔断相固定为Ｃ相，仔细检查发现Ｃ相的一次保险座　振动要比其它相略大一些，于是试着在墙体外侧加固熔断器底座，加固　后观察振动幅值没有太大变化，但振动频率比之前小一些，从此后主变　１０ＫＶ０１，ＪＰＴ－－次保险再频繁熔断过，分析一次保险频繁熔断的原因应该　是共振。　４．一次保险熔断的处理　４．１先根据现象判断哪相保险熔断，测量二次电压进行确认；　４．２退出备自投保护，主变电压保护，防止误动作。　４．３断开电压互感器的二次保险，拉开隔离开关将电压互感器隔　离ｌ　４．４更换保险时注意与带电设备的安全距离，　４．５如果更换过的保险，一送电又发生熔断，不能再进行更换，要先　查明故障原因；若保险熔断的频率较高也—定要查明原因。　５．结束语　很多情况下高压熔断器熔断是谐振过电压引起，低频对互感器线　圈设备造成影响，使母线上的其它薄弱环节的绝缘击穿，造成短路事　故。因而ＰＴ一次保险熔断必须引起足够的重视；另外一旦发生电压互　感器损坏等一次设备原因造成的高压保险熔断现象，要在确认ＰＴ无异　常的情况下才可以直接拉刀闸，若检查ＰＴ外观有异常情况熔断器未全　部熔断的不允许直接拉刀闸，要通过拉母线断路器的方法给ＰＴ停电，　以免对人员造成伤害；同时Ｐ卜次保险的熔断也会降低供电可靠性和　少计电量，直接造成电量损失或计量不准确，同时保护电压的消失容易　造成保护装置和安全自动装置的误动作，将严重危及供电设备的安全运　行。因而Ｐ，Ｉ一次保险熔断是不容忽视的问题，应引起足够的重视。　参考文献　［１］杨传箭．电气运行工人技术问答．水利电力出版社，Ｉ９８５年Ｏ２月　［２】胡志光．发电厂电气设备及运行．中国电力出版社，２００８年９月　作者简介　侯昭英，女，汉族，出生于Ｉ　９７６年８月，龙煤集团鹤岗分公司热　电厂中级工程师。

电压互感器的高压熔断器保护范围

电压互感器一般经隔离开关和高压熔断器接入母线。在110kV及以上的系统中，由于相应的电压互感器采用单相串级绝缘，绝缘裕度大，并且这种系统多为中性点直接接地系统，每相设备不能长期承受线电压，也不允许接地，所以110kV及以上系统中的电压互感器一次侧不装熔断器，而经过隔离开关直接与母线相连；10kV及以下配电系统，由于高压熔断器完全可满足系统运行要求，电压互感器可以直接通过隔离刀闸和高压熔断器与母线连接。

电压互感器的高压熔断器保护范围为：电压互感器内部故障（相间、匝间短路等）或电压互感器与电网连接线的短路故障。

当电压互感器内部故障或与电网连接线发生短路时，高压熔断器熔断，切断故障点或将电压互感器与故障源隔离，从而缩小故障范围，保护设备的安全。但是高压熔断器不是用来保护电压互感器过载的。当发生故障时应尽可能快地切断电压互感器的电源，以便限制故障的影响。10kV－35kV高压熔断器均采用尽可能小的额定电流，一般为0.5A－1A的高压熔断器。

因此保护电压互感器的高压熔断器只须按工作电压与开断能力来选择。选择熔断器不能仅靠额定电流 ,且应考虑短路电流的影响。原上海地区10kV选用1A，35kV选用2A。

RN2和RN4型额定电流均为0.5A，为保护电压互感器的专用熔断器。RW10－35/0.5型为保护区35kV电压互感器专用的户外产品。

35kV高压熔断器一般采用在母线PT与母线的连接端。在线路上的电压互感器是不采用高压熔断器的

10千伏电压互感器高压侧保险熔断分析及处理

摘要：现场运行经验反映，10kV电压互感器（简称TV）高压保险熔断及TV烧毁等故障现象频繁发生。针对该问题，研究其故障原因，并提出相应治理措施，对10kV配电网的安全可靠运行，具有重大的现实意义。

关键词：10KV；电源互感器高压保险；熔断

引言

在实际运行过程中，10kV配电网中的TV经常发生高压保险熔断的故障，导致TV二次侧失压，零序电压异常升高。这样，将造成电能计量误差，或者引起系统虚假接地报警，零序电压保护继电器误动作，运行人员采取错误的处理措施，扩大事故范围。另一方面，TV高压保险的更换较为麻烦，增加了人力物力开支。上述情况都不利于配电网的安全、可靠、稳定、经济运行，亟需改善。因此，对10kV配电网中TV保险熔断故障的研究具有非常重要的现实意义。

1TV高压保险熔断的原因分析

1.1铁磁谐振

经验表明，如果满足一定的条件，具有饱和特性的电感回路中还会出现高频谐振或者分频谐振。此时，回路压降由工频分量和谐波分量两部分组成。谐波能量是由饱和电感从工频电源转化而来，但具体转化过程有待进一步研究。在10kV配电网中，由TV饱和引起的铁磁谐振最为频繁，经常造成TV高压保险熔断，甚至TV本身烧毁。

1.2低频非线性振荡

10kV配电网属于中性点不接地系统，线路发生单相接地，非故障相升高为线电压，线路对地电容充以对应的电荷，通过接地点，在大地和导线之间流通，形成电弧。单相接地消除，各相电压都恢复正常运行水平，非故障相对地电容中的一部分电荷就失去了电压支撑，成为自由电荷，通过TV高压绕组流入大地。由于TV高压绕组是一个非线性电感，与线路对地电容形成振荡回路，所以，自由电荷的释放是一个周期性振荡放电过程，振荡频率较低且幅值和频率均快速衰减，称之为低频非线性振荡。同时，由于放电回路电阻相对较小，振荡衰减很慢，这样便反复冲击TV高压绕组，导致其反复出现过电流，造成TV高压保险熔断。
