丙烯酸装置工艺流程

  • 格式：doc
  • 大小：15.89 KB
  • 文档页数：4

丙烯酸装置工艺流程

英文回答：

Acrylic acid is an important chemical compound used in

various industries, including the production of paints,

adhesives, textiles, and plastics. The process of producing

acrylic acid involves several steps, which I will explain

in detail.

1. Feedstock Preparation: The first step in the process

is the preparation of feedstock, which usually involves the

oxidation of propylene. Propylene is mixed with air and

passed over a catalyst, typically a silver-based catalyst,

in a reactor. This reaction produces acrolein, which is

further oxidized to form acrylic acid.

2. Purification: The crude acrylic acid obtained from

the oxidation reactor contains impurities such as water,

unreacted propylene, and by-products. To remove these

impurities, the crude acrylic acid is subjected to a purification process. This process typically involves

distillation, where the impurities are separated from the

acrylic acid by taking advantage of their different boiling

points.

3. Absorption: After purification, the acrylic acid is

still in the vapor phase. To convert it into a liquid form,

it is absorbed into a suitable solvent, such as water or an

organic solvent. This step is essential to obtain a

concentrated acrylic acid solution.

4. Dehydration: The concentrated acrylic acid solution

obtained from the absorption step usually contains a high

amount of water. To remove the water and obtain pure

acrylic acid, the solution is subjected to a dehydration

process. This process can be carried out using various

methods, such as distillation, molecular sieves, or

membrane separation.

5. Product Recovery: Finally, the pure acrylic acid is

recovered from the dehydration process. It can be further

processed or used directly in various applications.

中文回答：

丙烯酸是一种重要的化学物质，在涂料、粘合剂、纺织品和塑料等多个行业中得到广泛应用。生产丙烯酸的工艺流程包括几个步骤，我将详细解释。

1. 原料制备，生产丙烯酸的第一步是准备原料，通常涉及丙烯的氧化过程。丙烯与空气混合，并在反应器中通过催化剂（通常是银基催化剂）催化，产生丙烯醛，然后进一步氧化生成丙烯酸。

2. 纯化，从氧化反应器得到的粗丙烯酸中含有水、未反应的丙烯和副产物等杂质。为去除这些杂质，粗丙烯酸需要经过纯化过程。通常，这个过程涉及蒸馏，通过利用不同的沸点分离杂质和丙烯酸。

3. 吸收，纯化后的丙烯酸仍处于气相状态。为了将其转化为液体形式，需要将其吸收到适当的溶剂中，例如水或有机溶剂。这一步骤对于获得浓缩的丙烯酸溶液至关重要。

4. 脱水，从吸收步骤获得的浓缩丙烯酸溶液通常含有大量水分。为了去除水分并获得纯净的丙烯酸，需要进行脱水处理。这个过程可以使用各种方法，如蒸馏、分子筛或膜分离等。

5. 产品回收，最后，从脱水过程中回收纯丙烯酸。它可以进一步加工或直接用于各种应用中。

合集下载

乙烯装置工艺流程

乙烯装置工艺流程

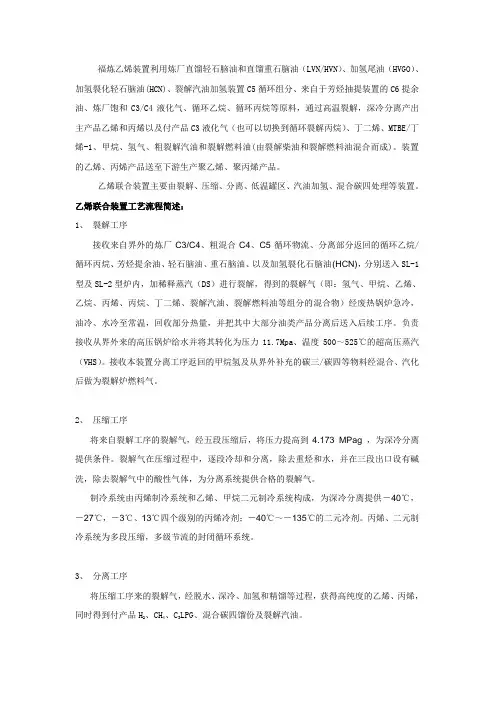

福炼乙烯装置利用炼厂直馏轻石脑油和直馏重石脑油（LVN/HVN）、加氢尾油（HVGO）、加氢裂化轻石脑油(HCN)、裂解汽油加氢装置C5循环组分、来自于芳烃抽提装置的C6提余油、炼厂饱和C3/C4液化气、循环乙烷、循环丙烷等原料，通过高温裂解，深冷分离产出主产品乙烯和丙烯以及付产品C3液化气（也可以切换到循环裂解丙烷）、丁二烯、MTBE/丁烯-1、甲烷、氢气、粗裂解汽油和裂解燃料油(由裂解柴油和裂解燃料油混合而成)。装置的乙烯、丙烯产品送至下游生产聚乙烯、聚丙烯产品。

乙烯联合装置主要由裂解、压缩、分离、低温罐区、汽油加氢、混合碳四处理等装置。

乙烯联合装置工艺流程简述：

1、 裂解工序

接收来自界外的炼厂C3/C4、粗混合C4、C5循环物流、分离部分返回的循环乙烷/循环丙烷、芳烃提余油、轻石脑油、重石脑油、以及加氢裂化石脑油(HCN)，分别送入SL-1型及SL-2型炉内，加稀释蒸汽（DS）进行裂解，得到的裂解气（即：氢气、甲烷、乙烯、乙烷、丙烯、丙烷、丁二烯、裂解汽油、裂解燃料油等组分的混合物）经废热锅炉急冷，油冷、水冷至常温，回收部分热量，并把其中大部分油类产品分离后送入后续工序。负责接收从界外来的高压锅炉给水并将其转化为压力11.7Mpa、温度500～525℃的超高压蒸汽（VHS）。接收本装置分离工序返回的甲烷氢及从界外补充的碳三/碳四等物料经混合、汽化后做为裂解炉燃料气。

2、 压缩工序

将来自裂解工序的裂解气，经五段压缩后，将压力提高到4.173 MPag ，为深冷分离提供条件。裂解气在压缩过程中，逐段冷却和分离，除去重烃和水，并在三段出口设有碱洗，除去裂解气中的酸性气体，为分离系统提供合格的裂解气。

制冷系统由丙烯制冷系统和乙烯、甲烷二元制冷系统构成，为深冷分离提供－40℃，－27℃，－3℃、13℃四个级别的丙烯冷剂；－40℃～－135℃的二元冷剂。丙烯、二元制冷系统为多段压缩，多级节流的封闭循环系统。

丙烷脱氢装置工艺流程

丙烷脱氢装置工艺流程

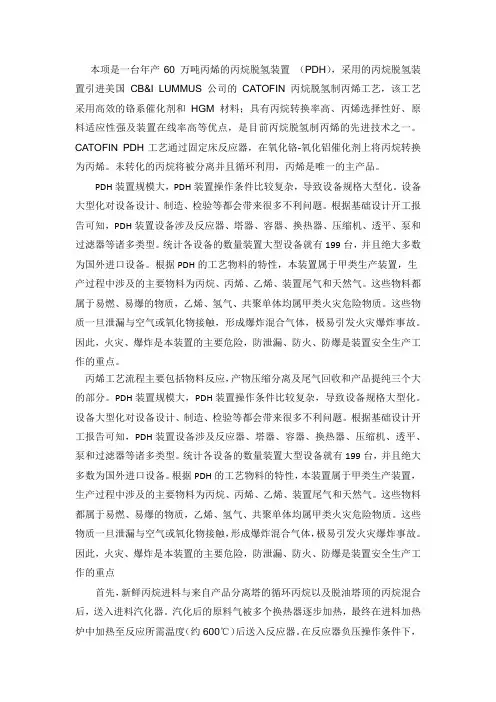

本项是一台年产60 万吨丙烯的丙烷脱氢装置 （PDH），采用的丙烷脱氢装置引进美国 CB&I LUMMUS 公司的 CATOFIN 丙烷脱氢制丙烯工艺，该工艺采用高效的铬系催化剂和 HGM 材料；具有丙烷转换率高、丙烯选择性好、原料适应性强及装置在线率高等优点，是目前丙烷脱氢制丙烯的先进技术之一。CATOFIN PDH工艺通过固定床反应器，在氧化铬-氧化铝催化剂上将丙烷转换为丙烯。未转化的丙烷将被分离并且循环利用，丙烯是唯一的主产品。

PDH装置规模大，PDH装置操作条件比较复杂，导致设备规格大型化。设备大型化对设备设计、制造、检验等都会带来很多不利问题。根据基础设计开工报告可知，PDH装置设备涉及反应器、塔器、容器、换热器、压缩机、透平、泵和过滤器等诸多类型。统计各设备的数量装置大型设备就有199台，并且绝大多数为国外进口设备。根据PDH的工艺物料的特性，本装置属于甲类生产装置，生产过程中涉及的主要物料为丙烷、丙烯、乙烯、装置尾气和天然气。这些物料都属于易燃、易爆的物质，乙烯、氢气、共聚单体均属甲类火灾危险物质。这些物质一旦泄漏与空气或氧化物接触，形成爆炸混合气体，极易引发火灾爆炸事故。因此，火灾、爆炸是本装置的主要危险，防泄漏、防火、防爆是装置安全生产工作的重点。

丙烯工艺流程主要包括物料反应，产物压缩分离及尾气回收和产品提纯三个大的部分。PDH装置规模大，PDH装置操作条件比较复杂，导致设备规格大型化。设备大型化对设备设计、制造、检验等都会带来很多不利问题。根据基础设计开工报告可知，PDH装置设备涉及反应器、塔器、容器、换热器、压缩机、透平、泵和过滤器等诸多类型。统计各设备的数量装置大型设备就有199台，并且绝大多数为国外进口设备。根据PDH的工艺物料的特性，本装置属于甲类生产装置，生产过程中涉及的主要物料为丙烷、丙烯、乙烯、装置尾气和天然气。这些物料都属于易燃、易爆的物质，乙烯、氢气、共聚单体均属甲类火灾危险物质。这些物质一旦泄漏与空气或氧化物接触，形成爆炸混合气体，极易引发火灾爆炸事故。因此，火灾、爆炸是本装置的主要危险，防泄漏、防火、防爆是装置安全生产工作的重点

丙烯酸生产工艺流程巴斯夫

丙烯酸生产工艺流程巴斯夫

丙烯酸生产工艺流程巴斯夫

下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!

并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!

Download tips: This document is carefully compiled by theeditor. I

hope that after you download them,they can help yousolve practical

problems. The document can be customized andmodified after

downloading,please adjust and use it according toactual needs, thank

you!

In addition, our shop provides you with various types ofpractical

materials,such as educational essays, diaryappreciation,sentence

excerpts,ancient poems,classic articles,topic composition,work

summary,word parsing,copy excerpts,other materials and so on,want to

know different data formats andwriting methods,please pay attention!丙烯酸的生产工艺流程是一个复杂的过程，主要包括以下几个步骤：

炼油化工装置的工艺流程

炼油化工装置的工艺流程

龙源期刊网

炼油化工装置的工艺流程

作者：盛健祥

来源：《科技传播》2012年第01期

摘要 一般炼油厂主要由炼油工艺装置和辅助设施构成。炼油工艺装置的作用是将原油加工成液体的轻质燃料和重质燃料，其中轻质燃料包括汽油、煤油、轻柴油，重质燃料包括重柴油和锅炉专用燃料等。此外，通过炼油工艺装置，还能将原油分解成润滑油、气态烃、液态烃、化工原料、沥青、石油焦、石蜡等。根据产品类别分类的话，就分为了燃料型、燃料-化工型、燃料-润滑油型。

关键词 炼油；化工；工艺装置；工艺流程

中图分类号TE62 文献标识码A 文章编号 1674-6708（2012）58-0037-02

原油进入炼化流程到产出产品要经过以下几个工艺步骤，主要的工艺流程包括：常减压蒸馏、催化裂化、催化重整、加氢精制、延迟焦化。

1 常减压蒸馏的主要工艺流程

常减压蒸馏主要分为4个步骤，分别为：原油脱盐脱水、初馏、常压蒸馏、减压蒸馏。

1.1 原油脱盐脱水

从地下采出的原油中含有一定比例的水分，这部分水分中含有矿物质盐类。如果原油中水分过大的话，不利于蒸馏塔稳定，容易损坏蒸馏塔。此外，水分过大势必需要延迟加热时间，增加了热量的吸取，增加了原料成本。水分中含有的矿物质盐会在蒸馏过程中产生腐蚀性的盐垢，附着在管道上，这样就会无形当中增加了原油的流动阻力，减慢了流动速度，增加了燃料消耗，所以需要对原油进行脱盐脱水处理。

1.2 初馏

经过了第一步的脱盐脱水操作之后，原油要经过换热器提高温度，当温度达到200℃~250℃时，才可以进入初馏塔装置。在这里，将原油里剩余的水分、腐蚀性气体和轻汽油排出，这样就减少了塔的负担，保证了塔的稳定状态，起到了提高产品质量和尽可能多的回收原油的效果。

1.3 常压蒸馏 龙源期刊网
