乙烯装置工艺流程

乙烯装置工艺流程

乙烯装置工艺流程是指通过一系列的化学反应和物理操作将石油炼制工艺中的乙烷转化为乙烯的过程。乙烯被广泛应用于塑料、橡胶、纺织、化学纤维、合成橡胶等行业。

乙烯装置工艺流程主要包括原料处理、烷烃裂解和产品分离三个主要步骤。

首先是原料处理阶段。乙烯装置的主要原料是来自炼油厂的乙烷。首先将乙烷经过吸湿、除氧、脱硫等处理过程，去除其中的杂质和有害物质。然后将乙烷经过压缩和加热，使其达到合适的反应温度和压力。

接下来是烷烃裂解阶段。将处理后的乙烷送入炼油炉内，通过加热和催化剂的作用，将乙烷分解为乙烯和一氢化合物。这个过程称为烷烃裂解。在这个过程中，需要控制好温度、压力和催化剂的用量，以达到最佳的产率和选择性。

最后是产品分离阶段。经过烷烃裂解后，产生的混合气体中含有乙烯、乙烷、丙烷、丙烯等多种组分。这些组分需要通过分离装置进行分离和纯化。常用的分离装置有分馏塔、冷凝器、吸收塔等。通过不同的温度和压力条件，将不同沸点和溶解度的组分分离出来，得到纯净的乙烯产品。

乙烯装置工艺流程中还包括一些辅助操作和单位，如冷却水循环系统、废气处理系统、催化剂循环系统等。这些系统和单位的设计和运行对于整个乙烯装置的稳定运行和产品质量的控制十分重要。

乙烯装置工艺流程除了以上主要步骤外，还需要对反应过程进行监控和控制。通过实时监测反应温度、压力、催化剂的活性等关键参数，并及时调整操作条件，以确保乙烯装置的安全和高效运行。

总之，乙烯装置工艺流程是一个复杂的过程，需要在严格的控制条件下进行操作。通过原料处理、烷烃裂解和产品分离等步骤，将炼油厂的乙烷转化为纯净的乙烯产品。这个过程对于乙烯产量和质量的控制有着重要的影响，也对环境保护和能源消耗具有重要意义。

乙烯装置工艺流程

乙烯是一种重要的化工原料，广泛应用于塑料、橡胶、纤维和化学制品等产业。乙烯的生产工艺主要有石油重整、煤炭气化和石油副产品裂解等方法。下面将详细介绍乙烯从石油副产品裂解生产的工艺流程。

乙烯的主要原料是轻石脑油，它是从石油中提炼的一种轻油产品。乙烯装置的主要设备有加热炉、裂解炉、分离塔和冷却器等。

首先，轻石脑油通过加热炉进入裂解炉，加热炉的主要作用是将石脑油加热至适宜的温度。加热过程中，通过调整炉内的加热介质和温度，使得石脑油达到裂解温度。

在裂解炉中，石脑油经过高温和高压条件下的热裂解反应，产生大量的碳氢化合物裂解产物，其中包括乙烯。裂解过程中，裂解产物经过一系列复杂的热化学反应，使得原本较大分子量的石油副产品分解为较小分子量的乙烯等轻质烃类。

裂解产物进入分离塔进行分离，分离塔通过温度梯度的控制，使不同碳数的烃类分子得以在不同的温度下分离出来。通过塔内的分离装置和冷却装置，将烃类分子按照碳数从高到低依次从顶部冷凝收集，实现乙烯的提纯。

最后，经过冷却器冷却后的乙烯进一步通过吸附装置和脱附装置进行除杂和除水处理，去除杂质和水分，使得乙烯的纯度得到进一步提高。最终，乙烯通过分离塔的底部收集出来，并按照规格要求进行包装或转运。

乙烯装置工艺流程中还需要考虑能耗和安全等方面的因素。例如，在加热炉的设计中需要注意保护装置的耐火材料，降低能耗和热损失。在裂解炉的设计中要考虑裂解反应的热效应和产物的降温处理等因素，防止过度裂解和产物分解。在分离塔和冷却器的设计中需要合理配置分离器和冷凝器，提高热传递效率，降低能耗。

总体来说，乙烯装置的工艺流程是一个复杂而精细的过程，需要综合考虑化学反应、热传递、质量的控制和安全等多个方面的要求。通过合理设计和优化操作，可以实现乙烯的高效生产和提纯，满足不同行业对乙烯的需求。

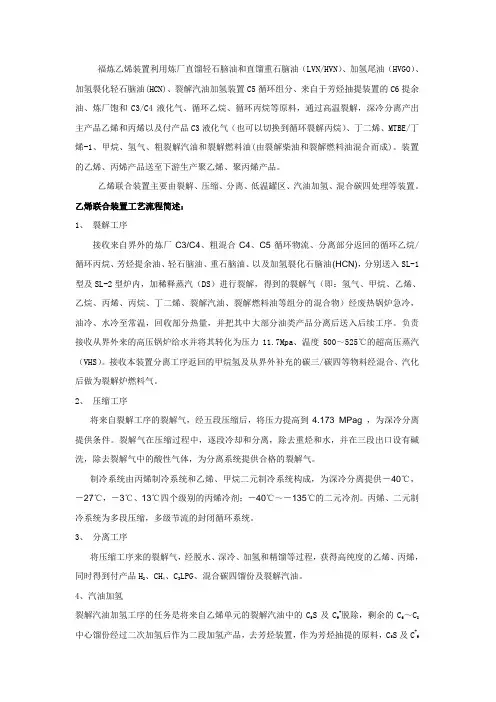

福炼乙烯装置利用炼厂直馏轻石脑油和直馏重石脑油（LVN/HVN）、加氢尾油（HVGO）、加氢裂化轻石脑油(HCN)、裂解汽油加氢装置C5循环组分、来自于芳烃抽提装置的C6提余油、炼厂饱和C3/C4液化气、循环乙烷、循环丙烷等原料，通过高温裂解，深冷分离产出主产品乙烯和丙烯以及付产品C3液化气（也可以切换到循环裂解丙烷）、丁二烯、MTBE/丁烯-1、甲烷、氢气、粗裂解汽油和裂解燃料油(由裂解柴油和裂解燃料油混合而成)。装置的乙烯、丙烯产品送至下游生产聚乙烯、聚丙烯产品。

乙烯联合装置主要由裂解、压缩、分离、低温罐区、汽油加氢、混合碳四处理等装置。

乙烯联合装置工艺流程简述：

1、 裂解工序

接收来自界外的炼厂C3/C4、粗混合C4、C5循环物流、分离部分返回的循环乙烷/循环丙烷、芳烃提余油、轻石脑油、重石脑油、以及加氢裂化石脑油(HCN)，分别送入SL-1型及SL-2型炉内，加稀释蒸汽（DS）进行裂解，得到的裂解气（即：氢气、甲烷、乙烯、乙烷、丙烯、丙烷、丁二烯、裂解汽油、裂解燃料油等组分的混合物）经废热锅炉急冷，油冷、水冷至常温，回收部分热量，并把其中大部分油类产品分离后送入后续工序。负责接收从界外来的高压锅炉给水并将其转化为压力11.7Mpa、温度500～525℃的超高压蒸汽（VHS）。接收本装置分离工序返回的甲烷氢及从界外补充的碳三/碳四等物料经混合、汽化后做为裂解炉燃料气。

2、 压缩工序

将来自裂解工序的裂解气，经五段压缩后，将压力提高到4.173 MPag ，为深冷分离提供条件。裂解气在压缩过程中，逐段冷却和分离，除去重烃和水，并在三段出口设有碱洗，除去裂解气中的酸性气体，为分离系统提供合格的裂解气。

制冷系统由丙烯制冷系统和乙烯、甲烷二元制冷系统构成，为深冷分离提供－40℃，－27℃，－3℃、13℃四个级别的丙烯冷剂；－40℃～－135℃的二元冷剂。丙烯、二元制冷系统为多段压缩，多级节流的封闭循环系统。

作者:?chenwkz?(站内联系TA)??? 发布: 2013-01-17

1.工业制法：

采用的乙烯生产方法有石油烃裂解、乙醇催化脱水、焦炉煤气分离等。由于石油和天然气资源丰富，大规模生产乙烯成本低、质量好。因此，大量乙烯主要用石油裂解法生产；

乙醇催化脱水法只限于为精细化学品提供数量不大的乙烯的场合；

（1）乙烯的原料来源

采用裂解法生产乙烯的原料，主要来源于原油直接蒸馏产物、馏分油二次加工，以及天然气和油田气等。以原油直接蒸馏得到的乙烯原料，主要是直馏石脑油（轻油）、直馏轻柴油、直馏减压柴油；还有烯烃生产、芳烃生产的副产乙烷、丙烷、丁烷、芳烃抽余油等，以及油田轻烃和天然气凝析液（NGL）等；

一般则以乙烷、丙烷和石脑油为原料生产乙烯的收率较高；

（2）石油烃高温裂解

由石油烃裂解制乙烯，是在隔绝空气和高温条件下，使裂解原料中的大分子烃类发生分解反应而生成小分子烃的过程；

总的裂解过程是一个十分复杂的过程，除了脱氢、断链、二烯烃合成、开环分解，以及烷基芳烃脱烷基或脱氢反应外，还有加氢、芳构化、异构化和聚合等反应；最终得到乙烯、丙烯、丁二烯、芳烃以及其他产品，如氢气、甲烷等。

所采用的裂解方法，则主要采用管式炉水蒸气裂解法，蓄热炉法则采用很少；

管式炉裂解工艺过程为：将原料与30%左右的稀释蒸汽混合，在一定压力下进入裂解炉的对流段，被预热到580～600℃后，进入辐射段，达820～840℃，停留ｓ左右；然后进入废热锅炉，通过急冷使裂解气迅速冷却下来，以抑制二次反应，同时回收热量。所得裂解气进入压缩分离系统进行分离，而得乙烯、丙烯等烯烃主产品；

（3）焦炉煤气分离

焦炉煤气中约含有2％的乙烯，早期是用硫酸吸收乙烯，经处理后转化成乙醇，再催化脱水释出乙烯。用这种方法生产的乙烯含杂质较多。随着合成氨技术的发展，英国克劳德公司发展了焦炉煤气低温分离法，在分离氢氮混合气的同时也分离出乙烯。焦炉煤气经过压缩机压缩至，经水洗、碱洗脱除二氧化碳等酸性气体后，被来自系统的低温气体预冷至－110℃，此时焦炉气中的乙烯和一部分甲烷等被冷凝为粗乙烯馏分未冷凝的气体在系统中进一步用液氮冷却分离出氢氮混合气。粗乙烯馏分再经乙烯提纯系统，使乙烯纯度提高到97%以上；
