1.如何在allegro中取消花焊盘(十字焊盘)

set up->design parameter ->shape->edit global dynamic shape parameters->Thermal relief connects ->Thru pins ,Smd pins -> full contact

2.allegro 中如何设置等长

setup -> constraints->electrical->net->routing->Min Max Propagation delays选择要等长的net->右击->create->pin pair->选择pin修改 prop daly 的min 和max项

3.如何设置allegro的快捷键

修改文件 $inst_dir\share\pcb\text\env 或 $inst_dir\pcbevn\env快捷键定义如下:alias F12 zoom outalias ~R angle 90 (旋转90 度)alias ~F mirror (激活镜相命令)alias ~Z next (执行下一步命令)alias End redisplay(刷新屏幕)alias Del Delete(激活删除命令)alias Home Zoom fit(全屏显示)alias Insert Define grid(设置栅格)alias End redisplayalias Pgdown zoom outalias Pgup zoom in

alias F12 custom smoothalias Pgup slidealias Pgdown donealias Home hilightalias End dehilightalias Insert add connectalias Del Delete

allegro使用技巧总结

allegro使用技巧总结

Allegro使用技巧总结 ＨＪＢ编辑整理

1 目录

1. Allegro颜色设定，保存，调入和显示..........................................................................................3 2. 如何加入不同的via..........................................................................................................................3 3. 如何让Allegro显示实心焊盘..........................................................................................................3 4. 如何让Allegro与Concept-HDL实现反向标注................................................................................3 5. 如何使用FIX......................................................................................................................................3 6. 如何使用Sub-Drawing......................................................................................................................4 7. 如何方便快捷的Placement...............................................................................................................4 8. 如何使用Auto Rename......................................................................................................................4 9. 如何只显示一部分飞线....................................................................................................................5 10. 如何在不同的区域设置不同的规则................................................................................................5 11. 如何更新pad、via.............................................................................................................................5 12. 如何设置快捷键................................................................................................................................6 13. 如何在Allegro中只显示连线，不显示同一层的铺铜..................................................................6 14. 倒角Manufacture-->Dimension/Draft-->Fillet..................................................................................7 15. 差分线的规则设置............................................................................................................................7 16. 关于Export Techfile...和Import Techfile...........................................................................7 17. Strokes的使用....................................................................................................................................8 18. 关于View-->Color View Save的使用..............................................................................................10 19. edit-->vertex的使用.....................................................................................................................10 20. 器件、cline、via翻转、copy等问题的解决.................................................................................10 21. for padstack editor............................................................................................................................10 22. 如何导入DXF文件..........................................................................................................................13 23. 如何在Layout的时候动态的显示走线长度..................................................................................14 24. 如何在ALLEGRO１４．２中更改鼠标的＂＋＂大小？...........................................................15 25. 如何固定Allegro中菜单窗口的界面大小？.................................................................................15 26. 如何切换Allegro的新老版本？（含Bus走线功能简介）...........................................................15 27. Allegro中常见的文件格式.............................................................................................................16 28. 关于做封装的步骤..........................................................................................................................17 29. 如何在Allegro中对器件厚度设定规则？.....................................................................................17 30. 如何把边框的直角变成圆弧？......................................................................................................19 31. 如何使用Dimension Datum标注尺寸？........................................................................................19 32. 如何能在打开Allegro时显示空白页？.........................................................................................20 33. 关于表层铺铜Create Pin Voids.......................................................................................................20 34. 对于倾斜45度摆放的器件出Gerber的注意事项：....................................................................22 35. 如何实现line和shape绘制的外框属性的转换..............................................................................22

Allegro_PCB_Editor使用流程7章32页

Allegro_PCB_Editor使用流程7章32页

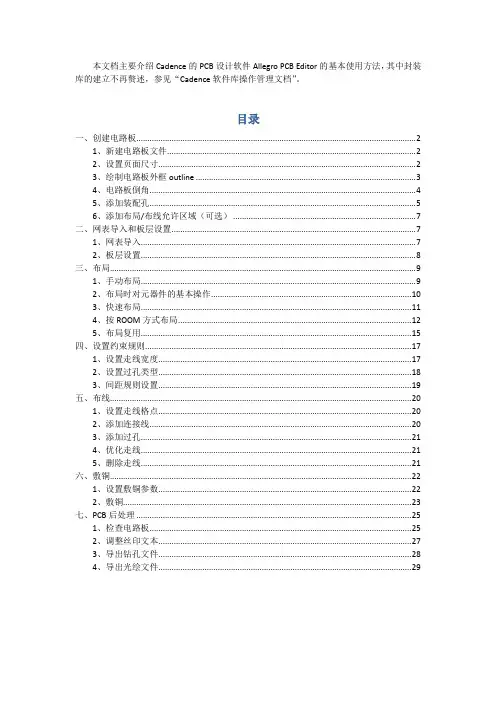

本文档主要介绍Cadence的PCB设计软件Allegro PCB Editor的基本使用方法，其中封装

库的建立不再赘述，参见“Cadence软件库操作管理文档”。

目录

一、创建电路板 ............................................................................................................................... 2

1、新建电路板文件 ................................................................................................................. 2

2、设置页面尺寸 ..................................................................................................................... 2

3、绘制电路板外框outline .................................................................................................... 3

4、电路板倒角 ......................................................................................................................... 4

5、添加装配孔 ......................................................................................................................... 5

Allegro16.3的使用总结教程

Allegro16.3的使用总结教程

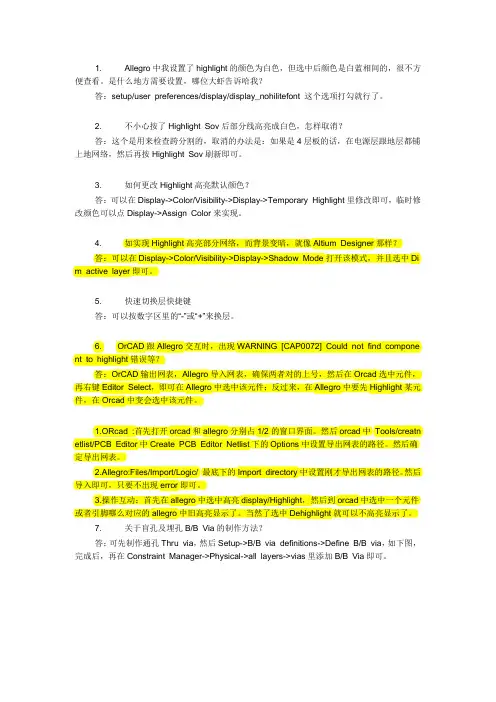

1. Allegro中我设置了highlight的颜色为白色，但选中后颜色是白蓝相间的，很不方

便查看。是什么地方需要设置，哪位大虾告诉哈我？

答：setup/user preferences/display/display_nohilitefont 这个选项打勾就行了。

2. 不小心按了Highlight Sov后部分线高亮成白色，怎样取消？

答：这个是用来检查跨分割的，取消的办法是：如果是4层板的话，在电源层跟地层都铺

上地网络，然后再按Highlight Sov刷新即可。

3. 如何更改Highlight高亮默认颜色？

答：可以在Display->Color/Visibility->Display->Temporary Highlight里修改即可，临时修

改颜色可以点Display->Assign Color来实现。

4. 如实现Highlight高亮部分网络，而背景变暗，就像Altium Designer那样？

答：可以在Display->Color/Visibility->Display->Shadow Mode打开该模式，并且选中Di

m active layer即可。

5. 快速切换层快捷键

答：可以按数字区里的“-”或“+”来换层。

6. OrCAD跟Allegro交互时，出现WARNING [CAP0072] Could not find compone

nt to highlight错误等？

答：OrCAD输出网表，Allegro导入网表，确保两者对的上号，然后在Orcad选中元件，

再右键Editor Select，即可在Allegro中选中该元件；反过来，在Allegro中要先Highlight某元

件，在Orcad中变会选中该元件。

1.ORcad :首先打开orcad和allegro分别占1/2的窗口界面。然后orcad中 Tools/creatn

etlist/PCB Editor中Create PCB Editor Netlist下的Options中设置导出网表的路径。然后确
