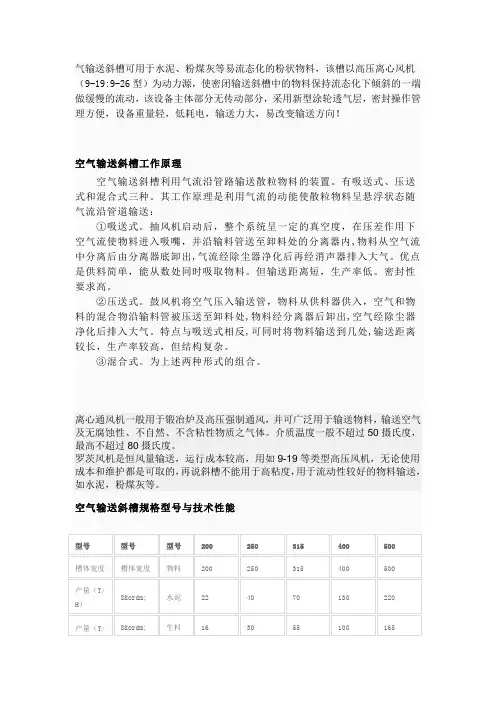

空气斜槽计算书

气输送斜槽可用于水泥、粉煤灰等易流态化的粉状物料，该槽以高压离心风机（9-19:9-26型）为动力源，使密闭输送斜槽中的物料保持流态化下倾斜的一端做缓慢的流动，该设备主体部分无传动部分，采用新型涂轮透气层，密封操作管理方便，设备重量轻，低耗电，输送力大，易改变输送方向！

空气输送斜槽工作原理

空气输送斜槽利用气流沿管路输送散粒物料的装置。有吸送式、压送式和混合式三种。其工作原理是利用气流的动能使散粒物料呈悬浮状态随气流沿管道输送：

①吸送式。抽风机启动后，整个系统呈一定的真空度，在压差作用下空气流使物料进入吸嘴，并沿输料管送至卸料处的分离器内,物料从空气流中分离后由分离器底卸出,气流经除尘器净化后再经消声器排入大气。优点是供料简单，能从数处同时吸取物料。但输送距离短，生产率低。密封性要求高。

②压送式。鼓风机将空气压入输送管，物料从供料器供入，空气和物料的混合物沿输料管被压送至卸料处,物料经分离器后卸出,空气经除尘器净化后排入大气。特点与吸送式相反,可同时将物料输送到几处,输送距离较长，生产率较高，但结构复杂。

③混合式。为上述两种形式的组合。

离心通风机一般用于锻冶炉及高压强制通风，并可广泛用于输送物料，输送空气及无腐蚀性、不自然、不含粘性物质之气体。介质温度一般不超过50摄氏度，最高不超过80摄氏度。

罗茨风机是恒风量输送，运行成本较高，用如9-19等类型高压风机，无论使用成本和维护都是可取的，再说斜槽不能用于高粘度，用于流动性较好的物料输送，如水泥，粉煤灰等。

空气输送斜槽规格型号与技术性能

型号 型号 型号 200 250 315 400 500

槽体宽度 槽体宽度 物料 200 250 315 400 500

产量（T/H） 8º 水泥 22 40 70 130 220

产量（T/8º 生料 16 30 55 100 165

H

产量（T/H 10º 水泥 40 65 120 250 400

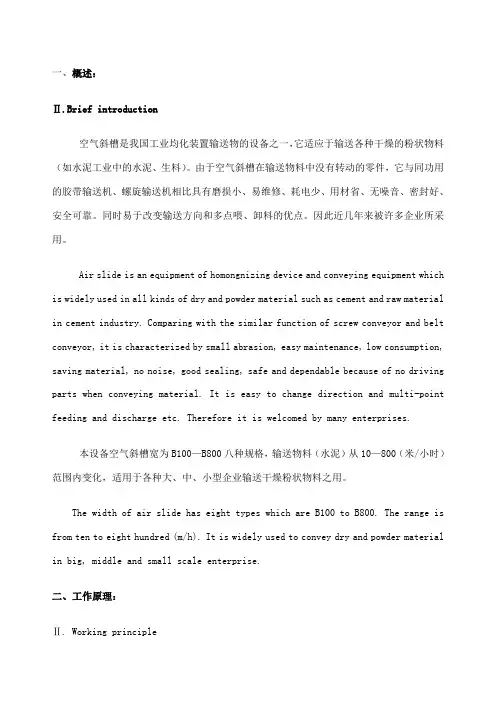

一、概述：

Ⅱ.Brief introduction

空气斜槽是我国工业均化装置输送物的设备之一，它适应于输送各种干燥的粉状物料（如水泥工业中的水泥、生料）。由于空气斜槽在输送物料中没有转动的零件，它与同功用的胶带输送机、螺旋输送机相比具有磨损小、易维修、耗电少、用材省、无噪音、密封好、安全可靠。同时易于改变输送方向和多点喂、卸料的优点。因此近几年来被许多企业所采用。

Air slide is an equipment of homongnizing device and conveying equipment which

is widely used in all kinds of dry and powder material such as cement and raw material

in cement industry. Comparing with the similar function of screw conveyor and belt

conveyor, it is characterized by small abrasion, easy maintenance, low consumption,

saving material, no noise, good sealing, safe and dependable because of no driving

parts when conveying material. It is easy to change direction and multi-point

feeding and discharge etc. Therefore it is welcomed by many enterprises.

本设备空气斜槽宽为B100—B800八种规格，输送物料（水泥）从10—800（米/小时）范围内变化，适用于各种大、中、小型企业输送干燥粉状物料之用。

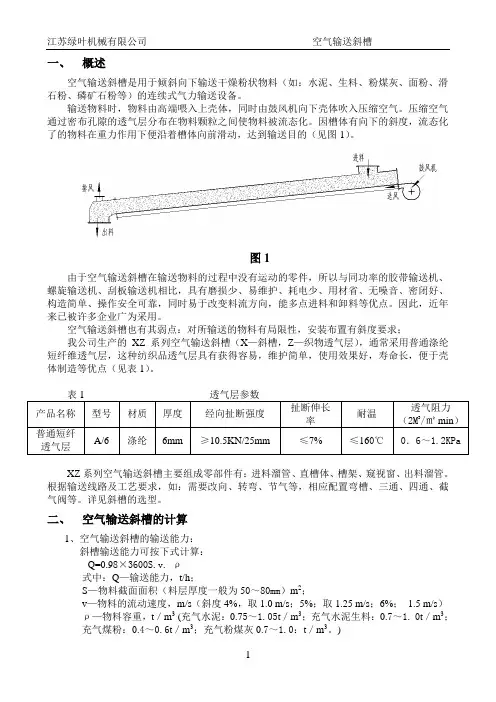

江苏绿叶机械有限公司 空气输送斜槽

1 一、 概述

空气输送斜槽是用于倾斜向下输送干燥粉状物料（如：水泥、生料、粉煤灰、面粉、滑石粉、磷矿石粉等）的连续式气力输送设备。

输送物料时，物料由高端喂入上壳体，同时由鼓风机向下壳体吹入压缩空气。压缩空气通过密布孔隙的透气层分布在物料颗粒之间使物料被流态化。因槽体有向下的斜度，流态化了的物料在重力作用下便沿着槽体向前滑动，达到输送目的（见图1）。

图1

由于空气输送斜槽在输送物料的过程中没有运动的零件，所以与同功率的胶带输送机、螺旋输送机、刮板输送机相比，具有磨损少、易维护、耗电少、用材省、无噪音、密闭好、构造简单、操作安全可靠，同时易于改变料流方向，能多点进料和卸料等优点。因此，近年来已被许多企业广为采用。

空气输送斜槽也有其弱点：对所输送的物料有局限性，安装布置有斜度要求；

我公司生产的XZ系列空气输送斜槽（X—斜槽，Z—织物透气层），通常采用普通涤纶短纤维透气层，这种纺织品透气层具有获得容易，维护简单，使用效果好，寿命长，便于壳体制造等优点（见表1）。

表1 透气层参数

产品名称 型号 材质 厚度 经向扯断强度 扯断伸长

率 耐温 透气阻力

（2M3/㎡min）

普通短纤透气层 A/6 涤纶 6mm ≥10.5KN/25mm ≤7% ≤160℃ 0．6～1.2KPa

XZ系列空气输送斜槽主要组成零部件有：进料溜管、直槽体、槽架、窥视窗、出料溜管。根据输送线路及工艺要求，如：需要改向、转弯、节气等，相应配置弯槽、三通、四通、截气阀等。详见斜槽的选型。

二、 空气输送斜槽的计算

1、空气输送斜槽的输送能力：

斜槽输送能力可按下式计算：

Q=0.98×3600S.v. ρ

式中：Q—输送能力，t/h；

S—物料截面面积（料层厚度一般为50～80mm）m2；

空气斜槽输送能力、风量的计算方法

1) 空气输送斜槽型号

序号 1 2 3 4 5 6 7

型号 XZ200 XZ250 XZ315 XZ400 XZ500 XZ630 XZ800

2） 空气输送斜槽的输送能力

空气输送斜槽的输送能力按下式计算：

Q=3600KFωρ

Q —— 输送能力，T/h；

K —— 物料流动阻力系数，K≈0.9；

F —— 槽内物料断面积，m ；

F=Bh/1000

(其中：B为槽宽，mm ；h为槽内料层平均厚度，m)

B 200 250 315 400 500 630 800

h ≤0.035 ≤0.046 ≤0.06 ≤0.075 ≤0.09 ≤0.11 ≤0.135

ω —— 槽内物料的流动速度，m/s (其中：i为空气输送斜槽安装斜度)

i 4° 6° 8° 10° 12°

ω 1.725 2.625 3.515 4.405 5.315

ρ —— 流态化物料容重，T/m

水泥粉ρ=0.75~1.05

生料粉ρ=0.7~1.0 空气输送斜槽的输送能力参考表

单位 型号

参数名称 XZ200 XZ250 XZ315 XZ400 XZ500 XZ630 XZ800

槽体宽度 mm 200 250 315 400 500 630 800

输

送

能

力 i=4° 水泥

T/h 22 40 70 130 220 320 400

生料 16 30 55 100 165 245 310

i=6° 水泥 40 65 120 250 400 610 765

生料 30 55 90 185 300 455 565

i=8° 水泥 50 80 140 300 470 720 900

生料 36 65 110 225 355 540 670

i=10° 水泥 60 100 170 380 570 900 1080
