户外广告牌施工方案

户外广告牌施工方案

文档编制序号：[KKIDT-LLE0828-LLETD298-POI08] 中国联通青岛分公司

市场营销物料制作

安

装

方

案

2016年9月 目录

一、 工程概况

二、 施工依据及规范

三、 施工准备

四、 原材料控制

五、 施工技术措施

六、 施工中常见的质量检验方法

七、 成品保护

八、 安全文明措施

一、工程概况：

本工程位青岛市黄岛区，本工程为框架合同，合作周期长，覆盖范围多，因此质量要求较高、难度较高故编制本施工方案。

二、施工依据及规范

1、物料施工图纸

2、施工合同文件

3、《建筑装饰装修工程质量验收规范》（GB50210-2001）

4、《建筑工程施工质量验收统一标准》（GB50300-2001）

三、施工准备：

(一)技术准备： 1、签订施工合同，办齐有关手续。

2、组织施工班组按进度计划进场，搭设好临时设施。

3、组织现场施工人员熟悉图纸及相关工程技术交底，全面了解装饰意图，与建设单位及监理单位进行图纸会审、有关事宜交涉。

4、及时编制作业计划，认真做好技术交底。

5、按施工进度计划及时组织相关材料进场，做好材料验收把关工作。

6、复核复测原控制线。

7、敷设临时用电线路，保证施工照明及机械的正常运转。

（二）施工布署：

①现场定位：

1、在未施工之前，要在现场定位，实地复核建筑尺寸，如发现尺寸上的误差，及时与业主取得联系，商量处理意见。

2、我公司对现场定位尺寸准确性负责。

②安装位置的标准：

1、确定定位标准层

⑴复查建筑物全面方案，选用原土建的定位线为标准，用铁丝将定位移植至施工界面。

2、标准定位标签位置及移植

⑴标准层设定后，供安装用的标准线须设定，包括水平线、平面布置线及核对基准层。 ⑵安装之前须再次确认标准线正确与否，方可按标准定位开始设放安装用的标线。

裕新户外广告牌

施 工 方 案

审批：

审核：

编制：

同行设计广告有限公司

二○一二年十月 一，概述

本广告牌工程有两项：门头单面广告牌。门头广告牌结构为角铁组合框架，利用直径为4CM的角铁作为支柱。表面方管25*25制作装修外架，表面铝塑板干挂，中间造型制作干挂。

制作数量：各1套

建设单位：同行广告

设计单位：同行广告有限公司

施工单位：同行广告有限公司

施工地点：工农东路

二，广告牌制作

1．生产准备

根据施工图纸所注明材料，采用相应的钢材，其应具有质量证明书，当对钢材的质量有疑义时，应按国家现行有关标准的规定进行抽样检验。

钢结构工程所采用的连接材料和涂装材料应具有出厂质量证明书，并应符合设计的要求，焊接材料及采用的各种固定材料聊应符合设计要求及相关标准。

放样需要用的工具：•尺、石笔、粉线、划针、圆规、铁皮剪刀等都应准备好，并应经过计量部校核。

放样以1:1的比例（预留5毫米切割余量）在样板上弹出大样 制作工艺过程及技术要求：

⑴放样。钢板卷管先算出其周长后直接下料。

⑵卷管加工

A 钢管卷制过程要校圆，校圆所用样板的弧长应为管子周长的1/6—1/4；样板与管内臂的不贴合间歇应符合下列规定：

① 对接纵缝处不得大于壁厚的10℅加2mm，且不大于3mm；

2离管端200mm的对接纵缝不得大于2mm；

③ 其他部位不得大于2mm；

B 卷管对接焊缝的内壁错边量不超过壁厚的10℅，且不大于3mm

C 卷管端面与中心线的垂直偏差不得大于管子外径的1℅，且不大于3mm。平直度偏差不大于1mm/m。

⑶卷管焊接

A卷管焊接坡口形式，采用Y型或V型坡口形式，坡口尺寸必须符合设计和规范要求。

B 坡口加工采用氧乙炔火焰加工方法，加工完后除去坡口表面的氧化皮，熔渣及影响质量的表面层，将凹凸不平处打磨平整。

户外广告牌施工方案

TYYGROUP system office room 【TYYUA16H-TYY-TYYYUA8Q8-

广告牌制作

1、生产准备

根据施工图纸所注明材料，采用相应的钢材，其应具有质量证明书，当对钢材的质量有疑义时，应按国家现行有关标准的规定进行抽样检验。

钢结构工程所采用的连接材料和涂装材料应具有出厂质量证明书，并应符合设计的要求，焊接材料及采用的各种螺栓应符合设计要求及相关标准。

放样需要用的工具：•尺、石笔、粉线、划针、圆规、铁皮剪刀等都应准备好，并应经过计量部校核。

放样以1:1的比例（预留5毫米切割余量）在样板上弹出大样

焊缝质量要求:帖角焊缝三级；

除锈? 当图纸无要求时，除锈采用机械除锈，要求完全除去金属表面上的油脂、氧化皮、锈蚀产物等一切杂物，并将表面清理干净。以便漆膜充分干燥。在前一道漆实干前不得涂第二道漆。全部涂层完成后，一般需自然干燥七昼夜以上方可使用。不得在雨、雾、雪天进行室外施工。

2)每防腐完一层，应进行检查，涂层不得有针孔、气泡、流淌、褶皱和破损等现象，否则应进行处理。

3)涂层的施工方法，采用人工涂刷，涂刷时，层间应纵横交错，每层应往复进行。涂层应均匀，不得漏涂。

4)安装后，•接口和运输、安装损伤处必须进行补防腐。补防腐层结构和材料均应与原管道防腐相同。补口、补伤处的泥土、油污、铁锈等均应清除干净呈现钢灰色。

3．广告牌桁架制作

按1：1进行放样，角钢采用氧乙炔火焰切割，除去切口表面的氧化皮，熔渣及影响质量的表面层，将凹凸不平处打磨平整。

放样下料后，在我方制作现场按图组装成大片后拉至安装现场，再按我方吊装思路拼装成型。

三、广告牌安装

安装顺序：立柱吊装→广告牌骨架现场组装→广告牌骨架吊装→广告牌骨架与立柱焊接→灯架及其它构件安装

单面安装顺序：立柱→广告牌骨架安装→广告牌牌面安装→零星构件安装?1、基础复查和放线。

德合户外广告牌 施工方案

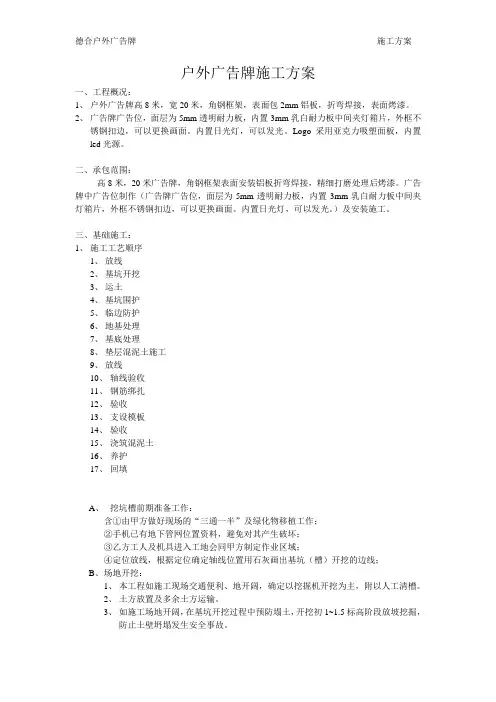

户外广告牌施工方案

一、工程概况：

1、 户外广告牌高8米，宽20米，角钢框架，表面包2mm铝板，折弯焊接，表面烤漆。

2、 广告牌广告位，面层为5mm透明耐力板，内置3mm乳白耐力板中间夹灯箱片，外框不锈钢扣边，可以更换画面。内置日光灯，可以发光。Logo采用亚克力吸塑面板，内置led光源。

二、承包范围：

高8米，20米广告牌，角钢框架表面安装铝板折弯焊接，精细打磨处理后烤漆。广告牌中广告位制作（广告牌广告位，面层为5mm透明耐力板，内置3mm乳白耐力板中间夹灯箱片，外框不锈钢扣边，可以更换画面。内置日光灯，可以发光。）及安装施工。

三、基础施工：

1、 施工工艺顺序

1、 放线

2、 基坑开挖

3、 运土

4、 基坑围护

5、 临边防护

6、 地基处理

7、 基底处理

8、 垫层混泥土施工

9、 放线

10、 轴线验收

11、 钢筋绑扎

12、 验收

13、 支设模板

14、 验收

15、 浇筑混泥土

16、 养护

17、 回填

A、 挖坑槽前期准备工作：

含①由甲方做好现场的“三通一半”及绿化物移植工作；

②手机已有地下管网位置资料，避免对其产生破坏；

③乙方工人及机具进入工地会同甲方制定作业区域；

④定位放线，根据定位确定轴线位置用石灰画出基坑（槽）开挖的边线；

B、 场地开挖：

1、 本工程如施工现场交通便利、地开阔，确定以挖掘机开挖为主，附以人工清槽。

2、 土方放置及多余土方运输。

3、 如施工场地开阔，在基坑开挖过程中预防塌土，开挖初1~1.5标高阶段放坡挖掘，防止土壁坍塌发生安全事故。 德合户外广告牌 施工方案

4、 开挖施工要点遵循先深后浅自上而下，水平分段分层进行，先挖除填土验明深度在下挖粉土至黏土层丈量标高，确认深度。
