滚动导轨特点

直线导轨选型计算

今天给⼤家带来直线导轨选型计算，线导轨选型计算这是⼀门很有必要的章节于没有极⾼参数计算⽔平和实际应⽤(维护)经验设计⼈员来说，导轨、丝杆等的凭空选择也是必须的，下⾯我就给⼤家⼀⼀讲解

滚动直线导轨副特点：1、滚动体与圆弧沟槽相接触，与点接触相⽐承载能⼒⼤，刚性好。

2、摩擦因素⼩，⼀般为 0.002~0.005 ，仅为滑动导轨副的 1/20~1/30 ，节省动⼒，可以承受 上下左右四个⽅向的载荷。动、静摩擦差别很⼩。3、磨损⼩，寿命长，安装、维护、润滑简便。运动灵活，⽆冲击，在低速微量进给时，能很好地控制位置尺⼨，不会发⽣空转打滑，并能实现超微⽶级精度的进给。

直线导轨的选型步骤 滚动功能部件的主要失效形式是滚动元件与滚道的疲劳点蚀与塑性变形， 其相应的计算准则为寿命（或动载荷）计算和静载荷计算。某些滚动功能部件还具有滚动体循环装置， 循环装置的 失效主要靠正确的制造、安装与使⽤维护来避免。1、动载荷计算

C：基本额定动载荷 (N)

Pc：垂直于运动⽅向的载荷， P/4

fH ：硬度系数，⼀般取值 1

fT：温度系数

fc：接触系数

fw ：载荷系数

滚动体额定寿命：球体： 50km ；滚⼦： 100km

L：设计总寿命⾏程 (km)

l：⼯作⾏程，即轨道长度 (单位： m)

n：每分钟往返次数 (次/min)

Lh：设计总寿命时间 (参照下页图表 )

直线导轨在设备中的应⽤及安装⽅法

1、在安装直线导轨之前必须清除机械安装⾯的⽑边、污物及表⾯伤痕。注意：直线滑轨在正式安装前均涂有防锈油， 安装前请⽤清洗油类将基准⾯洗净后再安装， 通常将防锈油清除后， 基准 ⾯较容易⽣锈，所以建议涂抹上黏度较低的主轴⽤润滑油。

2、将主轨轻轻安置在床台上， 使⽤侧向固定螺丝或其他固定治具使线轨与侧向安装⾯轻轻贴合。注意：安装使⽤前要确认螺丝孔是否吻合，假设底座加⼯孔不吻合⼜强⾏锁紧螺栓，会⼤⼤影 响到组合精度与使⽤品质 。

3、由远端向近端按顺序将滑轨的定位螺丝稍微旋紧，使轨道与垂直安装⾯稍微贴合。垂直基准⾯稍微旋紧后，加强侧向基准⾯的锁紧⼒，使主轨可以确实贴合侧向基准⾯。4、使⽤扭⼒扳⼿，依照各种材质锁紧扭矩将滑轨之定位螺丝慢慢旋紧。

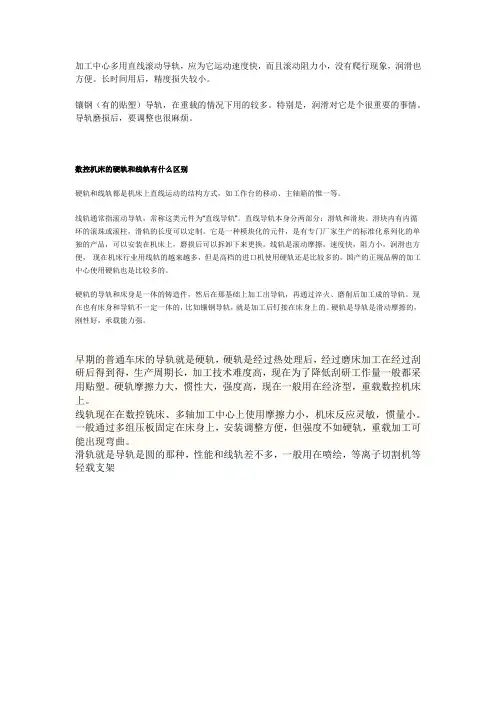

加工中心多用直线滚动导轨，应为它运动速度快，而且滚动阻力小，没有爬行现象，润滑也方便。长时间用后，精度损失较小。

镶钢（有的贴塑）导轨，在重载的情况下用的较多。特别是，润滑对它是个很重要的事情。导轨磨损后，要调整也很麻烦。

数控机床的硬轨和线轨有什么区别

硬轨和线轨都是机床上直线运动的结构方式，如工作台的移动、主轴箱的惟一等。

线轨通常指滚动导轨，常称这类元件为“直线导轨”。直线导轨本身分两部分：滑轨和滑块。滑块内有内循环的滚珠或滚柱，滑轨的长度可以定制。它是一种模块化的元件，是有专门厂家生产的标准化系列化的单独的产品，可以安装在机床上，磨损后可以拆卸下来更换。线轨是滚动摩擦，速度快，阻力小，润滑也方便，现在机床行业用线轨的越来越多，但是高档的进口机使用硬轨还是比较多的，国产的正规品牌的加工中心使用硬轨也是比较多的。

硬轨的导轨和床身是一体的铸造件，然后在那基础上加工出导轨，再通过淬火、磨削后加工成的导轨。现在也有床身和导轨不一定一体的，比如镶钢导轨，就是加工后钉接在床身上的。硬轨是导轨是滑动摩擦的，刚性好，承载能力强。

早期的普通车床的导轨就是硬轨，硬轨是经过热处理后，经过磨床加工在经过刮研后得到得，生产周期长，加工技术难度高，现在为了降低刮研工作量一般都采用贴塑。硬轨摩擦力大，惯性大，强度高，现在一般用在经济型，重载数控机床上。

线轨现在在数控铣床、多轴加工中心上使用摩擦力小，机床反应灵敏，惯量小。一般通过多组压板固定在床身上，安装调整方便，但强度不如硬轨，重载加工可能出现弯曲。

滑轨就是导轨是圆的那种，性能和线轨差不多，一般用在喷绘，等离子切割机等轻载支架

数控机床定义：数控机床是一种装有程序控制系统的自动化机床。该控制系统能够逻辑地处理编码和指令程序，并将其译码，通过信息载体输入数控装置。经运算处理由数控装置发出各种控制信号，控制机床的动作，按图纸要求的形状和尺寸，自动地将零件加工出来。

数控机床重要性：数控技术及数控机床在当今机械制造中具有重要地位，在国家基础工业现代化中具有战略性作用，数控机床具有广泛的通用性，又具有很高的自动化程度，适应范围广，生产准备周期短，工序高度集中，生产效率和加工精度高，能完成复杂型面的加工。数控机床的拥有量以成为衡量一个国家制造业现代化水平的重要标志，它是世界各国竞相发展的重要装备。

数控机床工作时产生的振动，不仅会影响机床的加工精度和工件的表面质量，而且还会降低生产效率和刀具的耐用度，甚至会降低机床的使用寿命，振动所产生的噪声还会影响工作环境。随着数控技术及数控机床的发展，需要导向机构具

有更高的速度、精度和更好的耐久性，这加快了直线滚动导轨研究和应用。对于数控机床，直线滚动导轨的动态特性是影响其动态特性的关键因素之一。直线滚动导轨是数控机床的重要部件，其动态特性对机床的动态性能有非常的大的影响，而机床动态特性又会直接影响机床加工性能。

一、对导轨的基本要求

机床导轨的功用即为导向和支承，也就是支承运动部件 （如刀架，工作台等）并保证运动部件在外力作用下能准确沿着规定方向运动。因此，导轨的精度及其性能对机床加工精度，承载能力等有着重要的影响。所以导轨应满足以下几方面的基本要求：

1．较高的导向精度

导向精度是指机床的胸部件沿导轨移动时与有关基面之间的相互位置的准确性。无论在空载或切削加工时，导轨均应有足够的导向精度。影响导向精度的主要因素是导轨的结构形式，导轨的制造和装配质量，以及导轨和基础件的刚度等。

2．良好的精度保持性

精度保持性是指导轨在长期使用中保持导向精度的能力。影

响精度保持性的主要因素是导轨的磨损、导轨的结构及支承件（如床身、立柱）材料的稳定性。

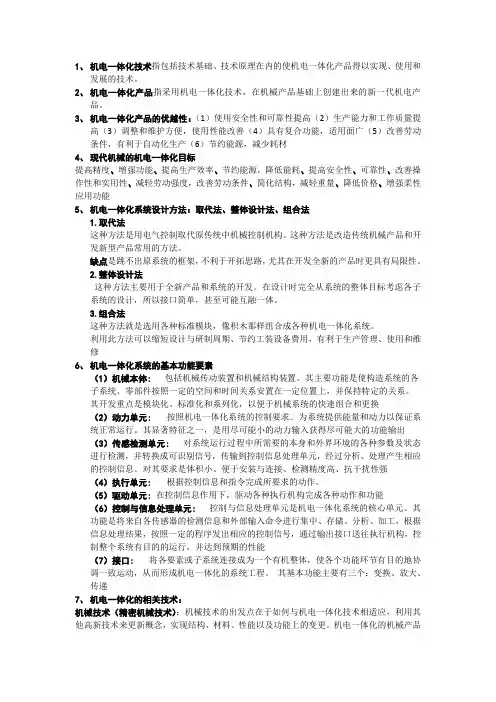

1、 机电一体化技术指包括技术基础、技术原理在内的使机电一体化产品得以实现、使用和发展的技术。

2、 机电一体化产品指采用机电一体化技术，在机械产品基础上创建出来的新一代机电产品。

3、 机电一体化产品的优越性：（1）使用安全性和可靠性提高（2）生产能力和工作质量提高（3）调整和维护方便，使用性能改善（4）具有复合功能，适用面广（5）改善劳动条件，有利于自动化生产（6）节约能源，减少耗材

4、 现代机械的机电一体化目标

提高精度、增强功能、提高生产效率、节约能源，降低能耗、提高安全性、可靠性、改善操作性和实用性、减轻劳动强度，改善劳动条件、简化结构，减轻重量、降低价格、增强柔性应用功能

5、 机电一体化系统设计方法：取代法、整体设计法、组合法

1.取代法

这种方法是用电气控制取代原传统中机械控制机构。这种方法是改造传统机械产品和开发新型产品常用的方法。

缺点是跳不出原系统的框架，不利于开拓思路，尤其在开发全新的产品时更具有局限性。

2.整体设计法

这种方法主要用于全新产品和系统的开发。在设计时完全从系统的整体目标考虑各子系统的设计，所以接口简单，甚至可能互融一体。

3.组合法

这种方法就是选用各种标准模块，像积木那样组合成各种机电一体化系统。

利用此方法可以缩短设计与研制周期、节约工装设备费用，有利于生产管理、使用和维修

6、 机电一体化系统的基本功能要素

（1）机械本体: 包括机械传动装置和机械结构装置。其主要功能是使构造系统的各子系统、零部件按照一定的空间和时间关系安置在一定位置上，并保持特定的关系。

其开发重点是模块化、标准化和系列化，以便于机械系统的快速组合和更换

（2）动力单元: 按照机电一体化系统的控制要求。为系统提供能量和动力以保证系统正常运行。其显著特征之一，是用尽可能小的动力输入获得尽可能大的功能输出

（3）传感检测单元: 对系统运行过程中所需要的本身和外界环境的各种参数及状态进行检测，并转换成可识别信号，传输到控制信息处理单元，经过分析、处理产生相应的控制信息。对其要求是体积小、便于安装与连接、检测精度高、抗干扰性强
