带式运输机及电动滚筒的设计说明书

- 1 - 课程设计说明书

目录

一、设计课题及主要任务…………………………………………2

二、传动方案拟定…………………………………………………2

三、电动机的选择…………………………………………………4

四、确定传动装置的总传动比和运动（动力）参数的计算……5

五、V带的设计……………………………………………………7

六、齿轮传动的设计………………………………………………9

七、轴的设计………………………………………………………12

八、箱体结构设计及附件选择……………………………………22

九、键联接设计……………………………………………………25

十、轴承设计………………………………………………………26

十一、密封和润滑的设计…………………………………………27

十二．联轴器的设计………………………………………………27

十三、设计小结……………………………………………………28

附：参考资料………………………………………………………30

- 2 - 一、设计课题及主要任务：

1、设计课题：

设计用于链式传送设备或带式运输机的一级圆柱（或圆锥）齿轮减速器。

2、设计内容：

① 传动方案的拟定及说明（附图）；

② 运动学计算（电动机功率计算、传动比计算、运动及动力参数计算）；

③ 直尺圆柱（或圆锥）齿轮传动件设计计算（选材、确定尺寸）；

④ 轴的初步设计；

⑤ 选择联轴器和轴承；

⑥ 轴的结构设计（附结构简图）；

⑦ 选择轴承、齿轮处的配合；

⑧ 编写设计计算说明书、设计小结。

3、设计任务：

① 减速器装配图一张：只画俯视图（A3）；

② 零件图一张：大圆柱（圆锥）齿轮轴（A3）或大圆柱（圆锥）齿轮（A3）；

③ 设计计算说明书一份。

4、设计要求：

① 图面整洁、符合各项标准规范要求；

② 设计说明书要求字迹工整、清洁，插图规范。

5、设计进度计划：

① 总体计算和传动件参数计算；

Word 资料

机械设计基础课程设计

说明书

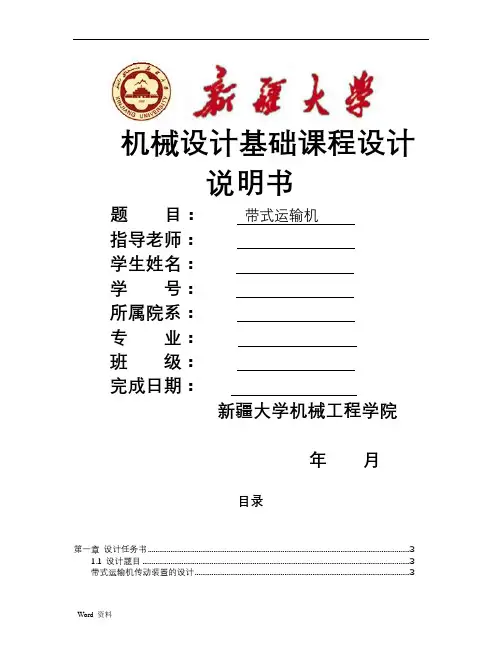

题 目： 带式运输机

指导老师：

学生姓名：

学 号：

所属院系：

专 业：

班 级：

完成日期：

新疆大学机械工程学院

年 月

目录

第一章 设计任务书 ............................................................................................................................................ 3

1.1 设计题目 ............................................................................................................................................... 3

带式运输机传动装置的设计................................................................................................................... 3

Word 资料 1.2 带式运输机数据 ................................................................................................................................. 3

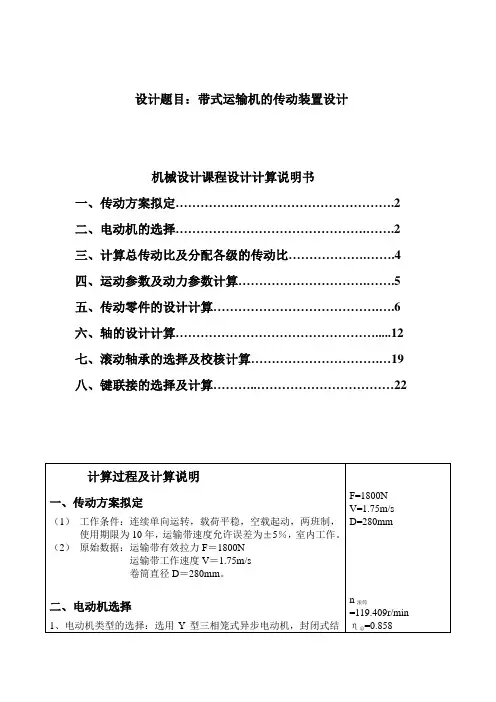

设计题目：带式运输机的传动装置设计

机械设计课程设计计算说明书

一、传动方案拟定…………….……………………………….2

二、电动机的选择……………………………………….…….2

三、计算总传动比及分配各级的传动比……………….…….4

四、运动参数及动力参数计算………………………….…….5

五、传动零件的设计计算………………………………….….6

六、轴的设计计算………………………………………….....12

七、滚动轴承的选择及校核计算………………………….…19

八、键联接的选择及计算………..……………………………22

计算过程及计算说明

一、传动方案拟定

（1） 工作条件：连续单向运转，载荷平稳，空载起动，两班制，使用期限为10年，运输带速度允许误差为±5％，室内工作。

（2） 原始数据：运输带有效拉力F＝1800N

运输带工作速度V＝1.75m/s

卷筒直径D＝280mm。

二、电动机选择

1、电动机类型的选择：选用Y型三相笼式异步电动机，封闭式结

F=1800N

V=1.75m/s

D=280mm

n滚筒

=119.409r/min

η总=0.858 构，电压380V。

2、电动机功率选择：

（1）传动装置的总功率：

η总=η带×η3轴承×η齿轮×η联轴器×η滚筒

=0.96×0.993×0.97×0.99×0.96

=0.859

(2)电机所需的工作功率：

P工作=FV/1000η总

=1800×1.75/(1000×0.859)

=3.671KW

3、确定电动机转速：

计算滚筒工作转速：

n筒=60×1000V/πD

＝60×1000×1.75/(π×280)r/min

＝119.42r/min

按［1］表1推荐的传动比合理范围，取圆柱齿轮传动一级减速器传动比范围I’a=3~6。取V带传动比I’1=2~4，则总传动比理时范围为I’a=6~24。故电动机转速的可选范围为n’d=I’a×n筒=（6~24）×119.42r/min717～2867r/min

带式运输机电动滚筒的设计（论文）

摘要

带式输送机自从发明至今已有一百五十年的历史，仍然被广泛的应用于生产、

生活中，被广泛使用在石油、化工、塑料、橡胶、食品、建材、包装、纺织、造纸、

轻工、立体停车库和流水线等机械设备领域中。

通过本毕业设计将学过的基础理论知识进行综合应用，培养结构设计，计算能

力，了解减速器的结构设计的步骤及参数选择的原则，熟悉减速器传动的基本原理，

熟悉并掌握一套完整的机械传动装置的设计过程。

了解减速器的参数数据的选择原则对传动装置效率的影响。

由于减速器的结构简单实用，被广泛应用于各行各业中，因此，减速器的使用

还有很好的前景。

通过本毕业设计，了解减速器的结构设计的步骤及参数选择的原则，熟悉减速

器传动的基本原理，并设计了一套完整的电动滚筒传动装置。

关键词：带式输送机；减速器设计；主要部件

带式运输机电动滚筒的设计（论文）

前言

随着科学技术的迅速发展，市场竞争日趋激烈，在机械制造中，运输工业已

成为国民经济支柱产业之一，其在国民经济中所占比重和作用越来越重要，世

界各国经济发展历程证明了这一点。改革开放以来，随着市场经济的发展，商

品流通的增加，物质的不断丰富，生活水平的提高，人们在追求商品外在质量

提高的同时，主要还是追求商品内在质量提高，保证内在质量就需要快速的运

输来实现。近年来人们的消费需求的扩大，运输工业随之迅速发展，在我国国

民生产总值中已占到10%以上，与经济发达国家的差距正在逐步缩小。

运输机械在运输工业中的地位十分重要，对运输工业现代化具有举足轻重的

作用。它可以提高劳动生产率，改善生产环境，降低生产成本，减少环境污染，

增加产品质量，提高产品的档次，增加附加值从而增加市场竞争力，带来更大

的社会效益和经济效益。

我国的运输机械发展起步与20世纪40年代末，从改革开放前少数几种水

平落后的单机起，到70年代，在借鉴进口设备和技术的基础上，运输机械的

生产发生了一个巨大的变化，大量填补国内空白的运输机械问世，品种规格不
