不同规格焊锡丝对应的手工焊接温度

有铅焊锡丝：1）63/37焊锡丝的熔点为183℃2）60/40焊锡丝的熔点为185℃-190℃3）55/45焊锡丝的熔点为187℃-202℃4）50/50焊锡丝的熔点为190℃-216℃5）45/55焊锡丝的熔点为192℃-227℃5）40/60焊锡丝的熔点为194℃-238℃6）35/65焊锡丝的熔点为198℃-247℃6）30/70焊锡丝的熔点为202℃-256℃无铅焊锡丝：1)Sn-Cu-Ni焊锡丝的熔点为225℃-227℃2)Sn-Cu-Ag焊锡丝的熔点为211℃-219℃3)Sn-Bi-Ag焊锡丝的熔点为205℃-208℃4) Sn-Zn焊锡丝的熔点为117℃-119℃5)Sn-Cu焊锡丝的熔点为220℃-222℃6)Sn-Ag 焊锡丝的熔点为221℃焊锡焊接后常见问题如何解决(2011-12-15 21:02:31)转载▼标签：焊锡丝焊锡焊锡条助焊剂杂谈电子线路板焊接后经常会发现焊锡后锡点出现问题如（焊点灰暗无光泽、焊点表面呈粗糙、焊点颜色呈黄色、电路板短路）等。

这是什么原因造成的呢？同创力焊锡网技术人员今天就这些问题给大家谈一下。

电路板短路：当电路板焊接后接过老化的程中会发现一些电路板短路，排出电路板设计及电子原器件的问题之外，可以从以下几个方面来查找电路板焊锡时吃锡时间太短，造成焊接不良。

助焊剂本身活性不强，减弱了焊锡的润湿性及它的扩展性。

线路板进锡的方向与锡波的方向逆向，焊锡的液面氧化物过多影响焊接。

焊锡后锡点灰暗无光泽：焊锡后发现锡点灰暗无泽，从两个方面来讲一是焊锡的度数过低。

焊锡达到含锡50%以上焊点都会有光泽。

另外一方面就是助焊剂的残留物停留在锡点的表面上没有清洗而它的酸类物质腐蚀了焊点也会造成锡点的灰暗无光泽焊锡后锡点表面呈粗糙：锡点表面的粗糙首先要从焊锡的质量来讲，焊锡里面本身含有各种少量的金属元素，当这些金属元素的含量超过它的极限时会影响锡点的表面。

焊锡时要求锡液的表面无杂质，当锡液的表面氧化过多时要及时清理否则会影响锡点的表须。

手工焊接工艺操作规范一、目的规范手工焊接的工艺流程,保证产品焊接品质，降低不良品的产生，延长电烙铁的使用寿命.二、所用工具电烙铁（高温海绵）、焊台、焊锡丝、助焊剂,镊子、斜口钳、吸锡线、毛刷（或棉签)、酒精、检测设备三、电烙铁使用规范1.电烙铁握持方法焊接时一手拿烙铁,一手拿焊锡丝:焊锡丝握法如下图一所示，电烙铁握法如下图二所示。

对于小功率烙铁建议使用“握笔法”,对于比较重的大功率电烙铁可以使用“正握法"或“反握法”。

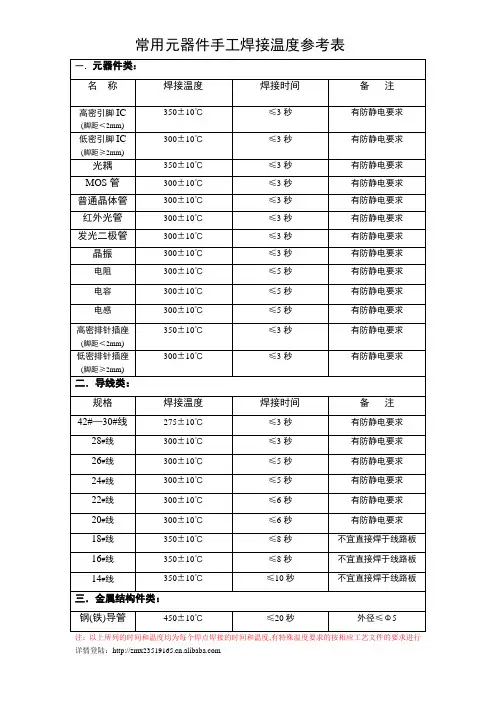

图一焊锡丝握法图二电烙铁握法2.电烙铁使用温度焊锡熔点为230℃左右，焊接温度由实际使用情况决定,每个焊点最长不要超过五秒。

一般物料电烙铁头实际温度为350℃±20℃，表面贴装物料烙铁温度为310℃±10℃。

特殊物料特别设置温度：3.电烙铁使用基本步骤手工焊接时，一半按照图三中五个步骤进行（即五步操作法），完成焊接各步骤一般在3～5秒内，对于小元件或特殊敏感元器件时间甚至更短。

（1）准备如图(a）所示，将所需要使用到的工具准备好，放置在便于操作的地方。

焊接前先将预热好的烙铁头在湿润的海绵上擦洗干净，去除氧化物与残渣。

然后把少量的焊锡丝加到清洁的烙铁头上,也就是常说的让烙铁头吃锡,使烙铁头处于可焊接状态;（2）加热如图（b）所示，将烙铁头放置在被焊接的焊接点上，是焊接点升温，烙铁头上可视情况带有少量的焊料,可是热量较快传到焊点上。

（3）加焊锡如图(c）所示,将焊接带你加热到一定温度后,用焊锡丝接触到焊接件处，融化适量焊料。

（4）去焊锡如图(d）所示,当焊锡丝适当融化后,迅速移开焊锡丝.焊锡丝的多少控制是非常重要的，在融化焊料时应注意观察和控制。

（5）去烙铁如图(d）所示，当焊接点上的流散接近饱满，助焊剂还未挥发完,迅速拿开烙铁头。

注意移开烙铁头的时机、方向和速度，都决定这焊点的质量。

4.电烙铁养护（1）在使用电烙铁时候首先把温度设置号,一般使用0.8mm和1.0mm焊锡丝的情况下，应设置在360度左右。

不同规格焊锡丝对应的手工焊接温度手工焊接常用的焊锡丝规格有多种，不同规格的焊锡丝适用于不同的焊接温度。

本文将根据焊锡丝规格的不同，介绍相应的手工焊接温度。

1. 0.5mm焊锡丝0.5mm焊锡丝是一种较细的焊锡丝，适用于细小焊接件的手工焊接。

对于0.5mm焊锡丝的手工焊接，一般使用的温度范围为300℃至350℃。

在这个温度范围内，焊锡丝能够迅速熔化并与焊接件接触，实现焊接连接。

2. 0.8mm焊锡丝0.8mm焊锡丝是一种常用的焊锡丝规格，适用于一般大小的焊接件。

对于0.8mm焊锡丝的手工焊接，一般使用的温度范围为350℃至400℃。

在这个温度范围内，焊锡丝能够充分熔化并与焊接件接触，实现良好的焊接效果。

3. 1.0mm焊锡丝1.0mm焊锡丝是一种较粗的焊锡丝规格，适用于较大焊接件的手工焊接。

对于1.0mm焊锡丝的手工焊接，一般使用的温度范围为400℃至450℃。

在这个温度范围内，焊锡丝能够迅速熔化并与焊接件接触，实现稳定的焊接连接。

4. 1.5mm焊锡丝1.5mm焊锡丝是一种较粗的焊锡丝规格，适用于大型焊接件的手工焊接。

对于1.5mm焊锡丝的手工焊接，一般使用的温度范围为450℃至500℃。

在这个温度范围内，焊锡丝能够充分熔化并与焊接件接触，实现坚固的焊接连接。

5. 其他规格焊锡丝除了上述常见的焊锡丝规格外，还有一些其他规格的焊锡丝，如2.0mm、3.0mm等。

对于这些规格的焊锡丝，一般可以根据其直径大小进行推测其适用的焊接温度范围。

一般来说，焊锡丝的直径越大，所需的焊接温度也会相应增加。

总结起来，不同规格的焊锡丝对应不同的手工焊接温度。

在手工焊接过程中，选择合适的焊锡丝规格和相应的焊接温度，能够保证焊接效果的良好和焊接件的稳固连接。

因此，在进行手工焊接时，需要根据焊接件的大小和要求，选择合适的焊锡丝规格，并根据规格选择相应的焊接温度，以获得最佳的焊接效果。

电子元器件焊接工艺规范一、目的规范电子元器件手工焊接操作，保证产品质量，提高生产效率，制定此工艺规范，要求生产二部全体员工严格遵守。

二、手工焊接工具要求1、焊锡丝的选择要求1）直径为1.0mm的焊锡丝，用于铜插孔焊接，焊片和PCB板的注锡，一些较大元器件的焊接。

2）直径为0.8mm的焊锡丝，用于普通类电子元器件焊接。

3）直径为0.6mm的焊锡丝，用于贴片及较小型电子元器件焊接。

2、电烙铁的功率选用要求1）焊接常规电子元器件及其它受热易损件的元件时，考虑选用35W 内热式电烙铁。

2）焊接导线、铜插孔、焊片以及给PCB板镀锡时，要选用60W的内热式电烙铁。

3）拆卸一些电子元器件及热缩管热缩时，考虑选用热风枪。

3、电烙铁使用注意事项1）新的烙铁在使用之前必须先给它蘸上一层锡（给烙铁通电，然后在烙铁加热到一定的时候就用锡条靠近烙铁头），使用久了的烙铁将烙铁头部锂亮，然后通电加热升温，并将烙铁头蘸上一点松香，待松香冒烟时在上锡，使在烙铁头表面先镀上一层锡。

2）电烙铁通电后，不用时应放在烙铁架上，但较长时间不用时应切断电源，防止高温“烧死”烙铁头（被氧化）。

要防止电烙铁烫坏其他元器件，尤其是电源线，若其绝缘层被烙铁烧坏而不注意便容易引发安全事故3）不要把电烙铁猛力敲打，以免震断电烙铁内部电热丝或引线而产生故障。

4）电烙铁使用一段时间后，可能在烙铁头部留有锡垢，在烙铁加热的条件下，我们可以用湿布轻檫。

如有出现凹坑或氧化块，应用细纹锂刀修复或者直接更换烙铁头三、电子元器件的安装1、元器件引脚折弯及整形的基本要求手工弯引脚可以借助镊子或小螺丝刀对引脚整形。

所有元器件引脚均不得从根部弯曲，一般应留1.5mm以上；电阻，二极管及其类似元件要将引脚弯成与元件成垂直状再进行装插。

2、元器件插装要求1）电子元器件插装要求做到整齐、美观、稳固，元器件应插装到位，无明显倾斜、变形现象。

同时应方便焊接和有利于元器件焊接时的散热。

手工焊接对电烙铁温度的要求摘要：在电烙铁的使用过程中，温度对工作效果也有着直接的影响，我国目前的科技，烙铁的恒温调节还没有得到大面积的普及，基本上所有的手工焊接中使用的电烙铁，都需要技术人员进行温度控制，这对技术人员的工作提出了更高的要求，也增加了其劳动量，基于此，本文主要对手工焊接对电烙铁温度的要求进行分析探讨。

关键词：手工焊接；电烙铁；温度要求前言在焊接工艺中，焊接分为两种，一种是被焊物局部高温熔解后相互连接的硬焊，另一种是以低熔点的金属作为媒介熔解后把被焊物连接的软焊，其共同点都是依靠外加温度完成。

为形成可靠的焊点，焊接过程中对烙铁温度有一定的要求，且元器件与PCB对温度的承受能力有限，过高的温度会对元器件及PCB造成一定的损害，因此在保证焊接质量的前提下限制高温焊接。

1、焊接过程1.1预热、准备在进行焊接工作之前，需要对电烙铁进行预热处理，以便于之后步骤的顺利进行，同时还要使用助焊剂清除烙铁头部的氧化物，使烙铁头达到最干净的状态，然后镀锡，使烙铁头温度的传递可以更加迅速，焊接可以达到最好的效果。

然后左手拿焊丝，右手保持烙铁稳定，开始准备工作。

1.2加热焊件把烙铁头靠近焊件和电路板，将其加热，该过程一定要注意时间以及温度的控制，否则会损坏电路板，影响作业进行。

1.3送入锡丝在焊接面满足要求温度的时候，将焊锡丝与烙铁135°靠近焊件，这个过程中一定要注意锡溶液适量，溶液太少容易造成焊接不牢固，焊接太多有容易导致出现内部真空造成电路板短路。

1.4移开锡丝当熔化足够的锡溶液后，迅速的将锡丝向上45°平移，拉开与电烙铁的距离，及时移除。

1.5移开烙铁在焊接工作完成之后，一定要及时移除电烙铁，和锡丝一样，45°上移。

该过程中一定要注意安全，以免烫伤。

1.6断电、清理作业结束之后，一定要记住拔除电源，对电烙铁进行降温处理，同时清理电烙铁头部的各种氧化物。

2、焊点的形成过程(1)被焊物和焊锡丝被加热到松香的熔点172℃～173℃时，松香里的松香酸开始去除被焊接物表面氧化物，同时降低被焊接物表面张力，为焊点的形成提供热传导及提高焊锡流动性。

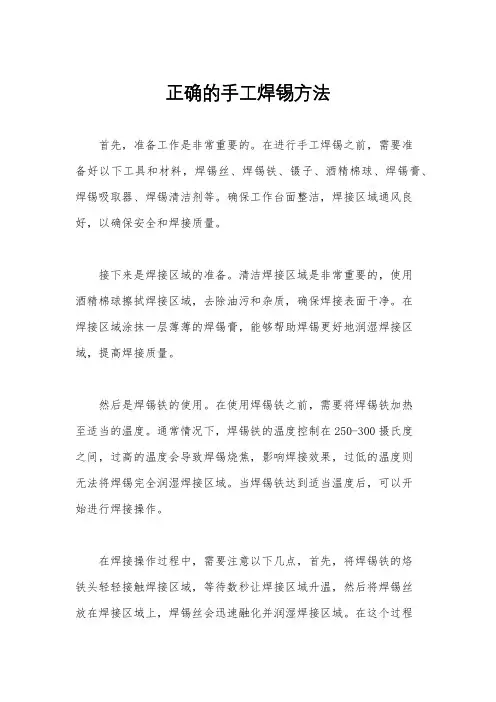

正确的手工焊锡方法
首先，准备工作是非常重要的。

在进行手工焊锡之前，需要准
备好以下工具和材料，焊锡丝、焊锡铁、镊子、酒精棉球、焊锡膏、焊锡吸取器、焊锡清洁剂等。

确保工作台面整洁，焊接区域通风良好，以确保安全和焊接质量。

接下来是焊接区域的准备。

清洁焊接区域是非常重要的，使用
酒精棉球擦拭焊接区域，去除油污和杂质，确保焊接表面干净。

在
焊接区域涂抹一层薄薄的焊锡膏，能够帮助焊锡更好地润湿焊接区域，提高焊接质量。

然后是焊锡铁的使用。

在使用焊锡铁之前，需要将焊锡铁加热
至适当的温度。

通常情况下，焊锡铁的温度控制在250-300摄氏度
之间，过高的温度会导致焊锡烧焦，影响焊接效果，过低的温度则
无法将焊锡完全润湿焊接区域。

当焊锡铁达到适当温度后，可以开
始进行焊接操作。

在焊接操作过程中，需要注意以下几点，首先，将焊锡铁的烙
铁头轻轻接触焊接区域，等待数秒让焊接区域升温，然后将焊锡丝
放在焊接区域上，焊锡丝会迅速融化并润湿焊接区域。

在这个过程
中，需要保持手的稳定和焊接区域的干净，确保焊接质量。

其次，
焊接时间不宜过长，过长的焊接时间会导致焊接区域过热，影响焊
接质量。

最后，在完成焊接后，使用焊锡清洁剂清洁焊接区域，去
除焊锡残留和杂质，确保焊接区域干净。

总之，正确的手工焊锡方法需要准备工作充分，焊接区域清洁，焊锡铁温度适当，焊接操作规范。

只有掌握了正确的手工焊锡方法，才能保证焊接质量和电子设备的稳定性。

希望本文的介绍对大家有
所帮助，谢谢阅读！。

手工焊接工艺规范-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII手工焊接工艺规范1、目的规范产品加工中手工焊接操作，保证产品质量。

2、适用范围需进行手工焊接的工序及补焊等操作。

3、手工焊接使用的工具及要求3.1焊锡丝的选择直径为0.8mm或1.0mm的焊锡丝，用于0603以上元器件（含0603）焊接；直径为0.6mm或0.7mm的焊锡丝，用于0402以下元器件（含0403）焊接。

3.2烙铁的选用及要求3.2.1电烙铁温度及焊接时间控制要求3.2.1.1一般直插电子料，将烙铁头的实际温度设置为（350~370度）焊接时间小于2秒；表面贴装物料（SMC）物料，将烙铁头的实际温度设置为（330~350度）焊接时间小于2秒。

3.2.1.2特殊物料，需要特别设置烙铁温度。

FPC，LCD连接器等要用含银锡线，温度一般在（290~310度），焊接时间小于2秒。

焊接大的元件脚（接地铜柱），温度不要超过390度，选用大功率烙铁，焊接时间小于3秒。

3.2.1.3无铅焊接无铅恒温烙铁将烙铁头的实际温度设置为（350~390度），焊接时间小于3秒。

3.2.2电烙铁使用注意事项3.2.2.1电烙铁不宜长时间通电而不使用，这样容易使烙铁芯加速氧化而烧断，缩短其寿命，同时也会使烙铁头因长时间加热而氧化，甚至被“ 烧死” 不再“ 吃锡” 。

3.2.2.2烙铁放入烙铁支架后应能保持稳定、无下垂趋势，护圈能罩住烙铁的全部发热部位。

支架上的清洁海绵加适量清水，使海绵湿润不滴水为宜。

3.3手工焊接所需的其它工具3.3.1镊子：端口闭合良好，镊子尖无扭曲、折断。

3.3.2防静电手腕：检测合格，手腕带松紧适中，金属片与手腕部皮肤贴合良好，接地线连接可靠。

3.3.3防静电周转盒、箱，吸锡枪、斜头钳等。

4、电子元器件的插装4.1元器件引脚折弯及整形的基本要求手工弯引脚可以借助镊子或小螺丝刀对引脚整形。

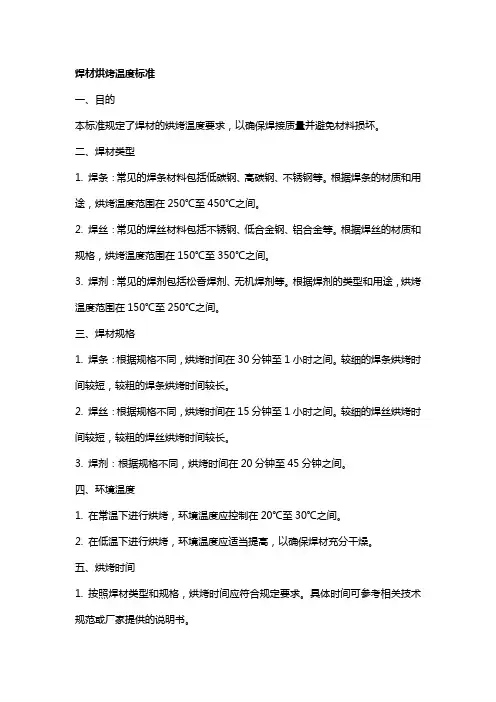

焊材烘烤温度标准
一、目的
本标准规定了焊材的烘烤温度要求，以确保焊接质量并避免材料损坏。

二、焊材类型
1. 焊条：常见的焊条材料包括低碳钢、高碳钢、不锈钢等。

根据焊条的材质和用途，烘烤温度范围在250℃至450℃之间。

2. 焊丝：常见的焊丝材料包括不锈钢、低合金钢、铝合金等。

根据焊丝的材质和规格，烘烤温度范围在150℃至350℃之间。

3. 焊剂：常见的焊剂包括松香焊剂、无机焊剂等。

根据焊剂的类型和用途，烘烤温度范围在150℃至250℃之间。

三、焊材规格
1. 焊条：根据规格不同，烘烤时间在30分钟至1小时之间。

较细的焊条烘烤时间较短，较粗的焊条烘烤时间较长。

2. 焊丝：根据规格不同，烘烤时间在15分钟至1小时之间。

较细的焊丝烘烤时间较短，较粗的焊丝烘烤时间较长。

3. 焊剂：根据规格不同，烘烤时间在20分钟至45分钟之间。

四、环境温度
1. 在常温下进行烘烤，环境温度应控制在20℃至30℃之间。

2. 在低温下进行烘烤，环境温度应适当提高，以确保焊材充分干燥。

五、烘烤时间
1. 按照焊材类型和规格，烘烤时间应符合规定要求。

具体时间可参考相关技术规范或厂家提供的说明书。

2. 烘烤时间不应过长，以免造成焊材老化或降低焊接性能。

六、重复烘烤
1. 若焊材受潮或水分超标，可进行重复烘烤，但每次烘烤时间不宜过长。

一般建议不超过两次重复烘烤。

2. 对于不同类型的焊材，重复烘烤的温度和时间应遵循相关规定，以保证焊接质量。

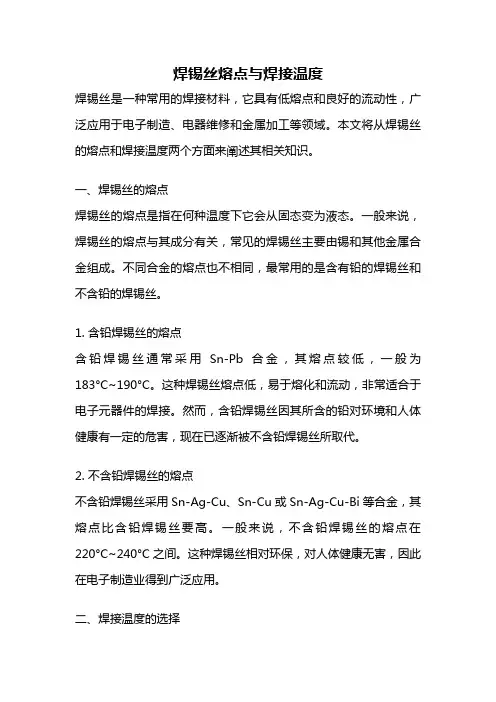

焊锡丝熔点与焊接温度焊锡丝是一种常用的焊接材料，它具有低熔点和良好的流动性，广泛应用于电子制造、电器维修和金属加工等领域。

本文将从焊锡丝的熔点和焊接温度两个方面来阐述其相关知识。

一、焊锡丝的熔点焊锡丝的熔点是指在何种温度下它会从固态变为液态。

一般来说，焊锡丝的熔点与其成分有关，常见的焊锡丝主要由锡和其他金属合金组成。

不同合金的熔点也不相同，最常用的是含有铅的焊锡丝和不含铅的焊锡丝。

1. 含铅焊锡丝的熔点含铅焊锡丝通常采用Sn-Pb合金，其熔点较低，一般为183°C~190°C。

这种焊锡丝熔点低，易于熔化和流动，非常适合于电子元器件的焊接。

然而，含铅焊锡丝因其所含的铅对环境和人体健康有一定的危害，现在已逐渐被不含铅焊锡丝所取代。

2. 不含铅焊锡丝的熔点不含铅焊锡丝采用Sn-Ag-Cu、Sn-Cu或Sn-Ag-Cu-Bi等合金，其熔点比含铅焊锡丝要高。

一般来说，不含铅焊锡丝的熔点在220°C~240°C之间。

这种焊锡丝相对环保，对人体健康无害，因此在电子制造业得到广泛应用。

二、焊接温度的选择焊接温度是指在焊接过程中，焊接工艺中所要求的温度范围。

正确选择焊接温度能够保证焊接质量和焊接接头的可靠性。

1. 含铅焊锡丝的焊接温度对于含铅焊锡丝，其焊接温度一般在220°C~250°C之间。

在这个温度范围内，焊锡丝能够充分熔化并与焊接材料发生化学反应，形成牢固的焊接接头。

需要注意的是，过高的焊接温度可能会导致焊接材料过热，损坏焊接基材或电子元器件。

2. 不含铅焊锡丝的焊接温度对于不含铅焊锡丝，由于其熔点较高，所以焊接温度一般在250°C~280°C之间。

相比含铅焊锡丝，不含铅焊锡丝在焊接温度要求上更高。

这是因为不含铅焊锡丝的熔点高，需要更高的温度才能使其充分熔化和流动，确保焊接接头的牢固性和可靠性。

总结：焊锡丝的熔点和焊接温度是影响焊接质量的重要因素。

一，63/37锡条特性，63/37锡线特性1，锡、铅元素的基本数据TIN 锡(Sn) 熔点：231.9℃比重7.298LEAD 铅(Pb)熔点：327.5℃比重11.36经换算后Sn63/Pb37 熔点：267.2℃比重8.80094Sn60/Pb37 熔点：270℃比重：8.9228实际结果Sn63/Pb37 熔点：183.3℃比重：8.4Sn60/Pb37 熔点：183.3℃比重：8.5Sn60/Pb37 熔点：183.3℃比重：8.52，图表分析上图是锡铅合金的成份、温度改变及相的变化，C点称为共晶点，亦为Sn63/Pb37锡铅合金之熔融点。

因其无需经过半熔融状态，可直接由固态变成液态，而能以最快之速度完成焊接工作，其余比例之锡铅合金，因其必须在不同之温度情况下，经过半熔融之过程，故其用途，亦因此而有所不同。

二种以上的金属在液态状况下混合时会有：(1)固熔体的产生(2)金属化合物的产生(3)维持原来的成分，锡铅合金中Sn含量自19.5%起至97.5%有一条不变的固相线即BCE线(183.3℃)，ABC及CDE 皆为半熔融状态区，而ACD曲线则表示液相区。

固相线与液相线会合在共晶点，换言之，当锡铅含量为锡63%、铅37%时，可自液体状态直接变为固体状或自固体状直接转成液体状态，而不经半熔融状。

其他成份之锡铅合金，则均在183.3℃至ACD液相线中间行程半熔融态。

液相线熔点(183.3℃)，并非适当的焊锡温度，通常适用的温度约高于液相线温度55℃-80℃。

3，共晶点焊锡特性(亦即为什么要用63/37或60/40，而不用70/30或50/50)电子工业希望于最低的温度之下完成焊锡工作，那就得利用熔点最低的焊锡合金。

63/37或60/40之共晶点焊锡可符合此项要求，其原因有以下三点：•因其不经过半熔融状态而迅速的固化或液化，因此可以最快速完成焊锡工作。

•能在较低温度下开始焊接作业，乃锡铅合金中焊接性能最佳的一种。

焊锡丝焊锡丝，中文名称：焊锡丝、焊锡线、锡线、锡丝，英文名称：solder wire，焊锡丝是由锡合金和助剂两部分组成，合金成份分为锡铅、无铅助剂均匀灌注到锡合金中间部位。

规格分类根据不同的情况，焊锡丝有几种分类的方法：按金属合金材料来分类：可分为锡铅合金焊锡丝，纯锡焊锡丝，锡铜合金焊锡丝，锡银铜合金焊锡丝，锡铋合金焊锡丝，锡镍合金焊锡丝及特殊含锡合金材质的焊锡丝按焊锡丝的助剂的化学成份来分类：可分为松香芯焊锡丝，免清洗焊锡丝，实芯焊锡丝，权脂型焊锡丝，单芯焊锡丝，三芯焊锡丝，水溶性焊锡丝，铝焊焊锡丝，不锈钢焊锡丝按熔解温度来分类：可分为低温焊锡丝，常温焊锡丝，高温焊锡丝标准线径● ● ● ● ● ●0.3mm 0.5mm 0.6mm 0.8mm 1.0mm 1.2mm依客订做范围为: 0.3mm - 0.5mm有铅焊锡丝规格熔点（°C）可供应产品形式实芯锡线药芯锡线锡63/铅37 183 ▲▲锡60/铅40 183-190 ▲▲锡55/铅45 183-203 ▲▲锡50/铅50 183-215 ▲▲锡45/铅55 183-227 ▲▲锡40/铅60 183-238 ▲▲锡35/铅65 183-248 ▲▲锡30/铅70 183-258 ▲▲锡25/铅75 183-266 ▲▲锡20/铅80 183-279 ▲▲锡15/铅85 183-295 ▲无铅焊锡丝规格熔点（°C）可供应产品形式实芯锡线药芯锡线99.3锡-0.7铜183 ▲▲锡-0.3银-铜183-190 ▲▲96.5锡-3.0银-0.3铜183-203 ▲▲锡-3.0银183-215 ▲▲阳极棒99.9锡183-2272无铅锡丝类别★锡铜无铅锡线/焊锡丝(Sn99.3Cu0.7)★锡银铜无铅锡线/锡丝(Sn96.5Ag3.0Cu0.5)★0.3银无铅锡线/焊锡丝(Sn99.0Ag0.3Cu0.7)★实芯型无铅锡线/焊锡丝(不含助焊剂)特点1、良好的润湿性、导电率、热导率，易上锡。

电烙铁温度一般多少度
这是由电烙铁的实际应用需要来决定的，通常来说，电烙铁4秒钟可以焊接一个锡点时的温度就是比较合适的温度，如果烙铁头发紫，就说明温度过高了。

具体来说，需要直插电子料时，烙铁头的温度应该设置在330-370度之间，如果是表面贴装物料，温度适宜在300-320度之间，蜂鸣器的维修需要270-290度的温度，大的组件脚的焊接温度不能超过380度，另外，对于特殊物料，还需要对温度进行特别设置。

电烙铁功率标注对应温度：
1、标示20-25W，对应焊接温度为200-250度；
2、标示30-35W，对应焊接温度为250-300度；
3、标示40-45W，对应焊接温度为280-350度；
4、标示50W，对应焊接温度为320-380度；
5、标示60W，对应焊接温度为320-400度；
6、标示75-80W，对应焊接温度为350-400度；
7、标示100W，对应焊接温度为380-450度；
瓦数不同加热温度也不同。

谁知道焊锡丝的熔点是多少摄氏度？
由锡（融点232度）和铅（熔点327度）组成的合金。

其焊锡丝中由锡63%和铅37%组成的焊锡被称为共晶焊锡，这种焊锡的熔点是183度。

当锡的含量高于63%,溶化温度升高,强度降低.当锡的含量少于10%时,焊接强度差,接头发脆,焊料润滑能力变差.最理想的是共晶焊锡.在共晶温度下,焊锡由固体直接变成液体,无需经过半液体状态.共晶焊锡的熔化温度比非共晶焊锡的低,这样就减少了被焊接的元件受损坏的机会.同时由于共晶焊锡由液体直接变成固体,也减少了虚焊现象.所以共晶焊锡应用得非常的广泛。

由于这种焊锡含有重金属铅，对人和环境会产生严重污染并且难以消除，因此近几年开始流行无铅焊锡。

西方国家已经把无铅焊接作为强制标准，含有铅的焊锡禁止生产和使用，使用含铅焊锡的电子产品禁止生产和销售。

Sn－Cu系列 Sn－0.75Cu 227℃
Sn－Ag系列 Sn－3.5Ag 221℃
Sn－Ag－Cu系列
Sn－3.5Ag－0.75Cu 217℃～219℃
Sn－3.0Ag－0.7Cu 217℃～219℃
Sn－3.0Ag－0.5Cu 217℃～219℃
一般来讲，无铅焊锡熔点都比普通焊锡高，并且价钱要贵很多，因此不能单纯从熔点是否低来区别焊锡的质量。

另外无铅焊锡用起来不如普通焊锡方便，焊点也不如普通焊锡漂亮，无论是老板还是工人都不愿意用，但它最大的好处是无毒。

如果焊锡的熔点明显高于183度，通常有两种可能，一种是焊锡中铅的比例过高（因为铅的价格明显低于锡），属于偷工减料的假货，再一种就是无铅焊锡。

一般可以从价格、外包装、色泽等综合判断是假的焊锡还是真的无铅焊锡。
