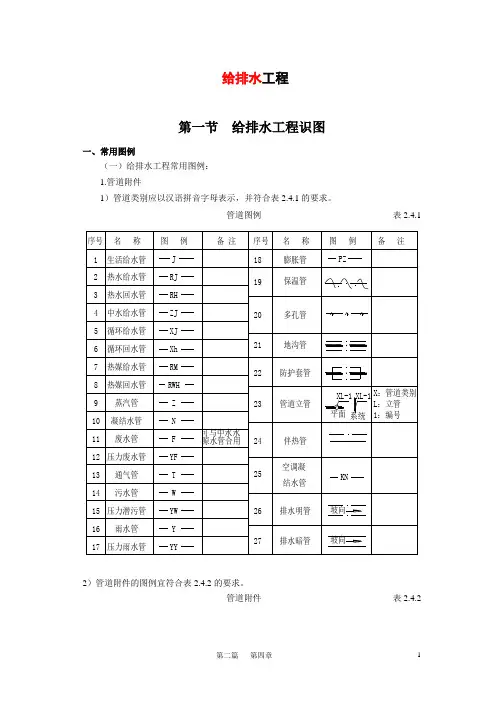

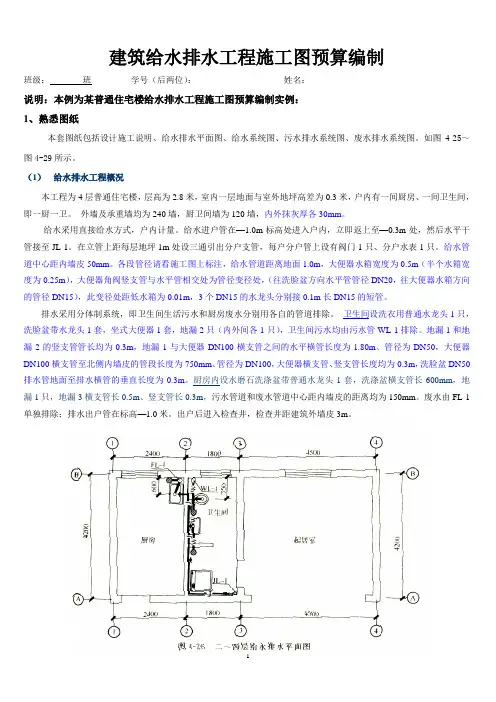

安装工程预算实例含图纸及计算式一、给排水工程第一节室内给水工程识图中的预算知识室内给水工程施工顺序引入管进户管－→干管―→立管―→支管－→阀门类－→水压试验－→管道冲洗消毒;一、引入管也称进户管1、管道室内外界限划分1入户处有阀门者以阀门为界水表节点;2入户处无阀门者以建筑物外墙皮处为界;2、防水套管入户管在穿越地下室等外墙时,要设置防水套管,根据不同的防水要求分为刚性、柔性两种;刚性防水套管在一般防水要求时使用,柔性防水套管在防水要求较高时使用,如；水池壁、与水泵连接处;1定额单位：个2规格：按被套管的管径确定;图1-1注意：入户管为DN100,那么防水套管规格即为“DN100”的,该防水套管的规格虽是“DN100”,但其真正的管径不是DN100的,而应该是DN150,比被套管的管径大,否则穿不过去;DN100防水套管这一定额6册中已经按DN150的人工费、材料费、机械费计入了;〔例题〕1、某给排水工程给水入户管为De75,消防入户管为DN100,排水入户管为De160,在穿越建筑物外墙时设置防水套管,问：分别用什么规格的防水套管答：给水用DN80的防水套管1个;消防用DN100的防水套管1个;排水用DN150的防水套管3个;二、管道计算干管、立管、支管1、定额单位：10m2、计算：按不同材质、不同管径分别累计长度;准确计算管道长度的关键是找准管道变径点的位置,对于螺纹连接的管道来说,变径点发生在三通处;注意：管道的弯头、阀门、穿楼板、穿墙等处一般不会是管道变径点的位置;1水平管干管计算：应根据平面图上标注的尺寸计算,因为图纸设计原因安装工程施工图中很少有尺寸标注,或因计算太繁琐,实际工作中利用比例尺进行计量;将不同规格的管道分别计算,然后汇总;如下图1-2某卫生间的平面图中的排水系统,计算水平管道的长度时,参考图1-3中标注的管径,在平面图中用比例尺计量;首先,查看施工图比例,并复核;De110：从PL-1立管中心量至清扫口中心的位置;为：De75：从排水横管上1三通De110×De75处量至小便槽处的2三通及小便槽内两个De75的地漏间之长为：+2m＝,再从PL-1立管中心量至3三通处为：,两处之和为+＝;De50：从3三通处量至最远的地漏处为：,从3三通量至排水栓处为：,两处之和为：+＝;2垂直管立管计算：根据系统图标注的标高,进行计算;系统图上切忌用比例尺量计;如图1-4某卫生间的平面图中的给水系统,计算垂直管道的长度时,依据系统图中管标注的管径和标高进行计算;JL-1中：De25=+=JL-2中：De25=+=合计：De25：工程量：图1-2图1-3图1-4三、管道的防腐、保温不同的管材防腐的要求不同,焊接钢管：管道除锈后要刷防锈漆和银粉；镀锌钢管：丝扣处补刷防锈漆后刷银粉；塑料管：不用防腐;1、管道的防腐除锈、刷油1定额单位：10m22计算：按不同管径分别计算管道的外表面积,再求和;A公式法S＝π×D×L其中：D：管道外径；L：管道的长度B查表1-1计算法：查“焊接钢管绝热、刷油工程量计算表”中的保温厚度δ为0的一列刷油面积的数值其数值是按公式法计算出来供大家使用的,单位：m2/m;如DN50：m2、管道保温防结露做法同保温,只是保温厚度δ值较小1定额单位：10m32计算：按不同管径计算管道外保温材料的体积,再求和;A公式法V＝π×D＋δ×δ×L式中：D：管道外径δ：绝热层厚度；％保温材料允许超厚系数；L：管道的长度;B查表1-1计算法：查“焊接钢管绝热、刷油工程量计算表”中不同保温厚度对应的那行保温体积的数值,单位：m3/m,注有的表格中的单位是：m3/100m;如：DN50δ=40mm：m3、管道防潮层、保护层及刷漆1定额单位：10m22计算：按不同管径计算管道保温外表面积,再求和;A公式法S＝π×D＋2δ＋2δ×5％＋2d1＋3d2×L＝π×D＋δ＋×L其中：5％保温材料允许超厚系数；d1：捆扎保温材料的金属钢丝直径2d1＝；d2：防潮层厚度3d2＝；其他同上;B查表1-1计算法：查“焊接钢管绝热、刷油工程量计算表”中不同保温厚度对应的那行保温外刷油面积的数值,单位：m2/m;如：DN50δ=40mm：m〔例题〕2、某采暖工程的焊接钢管的工程量为DN50,100m；DN40,50m；DN32,40m,求焊接钢管的除锈、刷油,保温δ=50mm、保护层的工程量解：查表得：DN50：m；DN40：m；DN32：m除锈、刷油工程量：S＝100×＋50×＋40×＝保温工程量：V＝100×+50×+40×=保护层的工程量：S′=100×＋50×＋40×=想一想:如果保温厚度δ=30mm,焊接钢管的除锈、刷油、保温和保护层的工程量提示：保温工程量利用δ＝30mm那列数值焊接钢管绝热m3/m、刷油m2/m工程量计算表1-1不同材质的管道,需要不同的支架支撑,钢管需要型钢支架,塑料管需要塑料管夹,工程量计算也不同; 1、塑料管管夹 1定额单位：个2计算：按不同管径分别计算数量,再汇总;立管夹数量＝层高或垂直长度/立管最大间距数值 水平管夹数量=管子水平长度/水平管最大间距数值 塑料管支架间距表见下表1-2中的数据;1定额单位：100kg2计算：分步进行,先统计不同规格的支架数量,再根据标准图集计算每个支架的重量,最后计算总重量; A 第一步：统计支架数量管道支架按安装形式一般有：立管支架、水平管支架、吊架; ①立管支架数量的确定,分不同管径计算; 楼层层高≤4m 时,每层设一个；楼层层高>4m 时,每层不得少于两个.②水平管支架数量的确定,分不同管径计算; ③管道吊架单管吊架数量,同水平管支架数量的计算公式; B根据标准图集的具体要求,计算每个规格支架的单个重量,乘以支架数量,再求和计算总重量;不同类型的支架单个重量参考表1-4、1-5、1-6、1-7的数据;据汇总而来,仅是个别型号的数据,供学习参考,实际工作时一定要根据最新的标准图集及施工图纸的具体要求认真计算单个重量;〔例题〕3、某住宅给水工程,镀锌钢管DN15工程量为100m,DN20工程量为150m,DN25工程量为150,DN32工程量为200m均不保温,DN40的水平长度为135m,其中需保温部分为90m,立管穿3个层高按不保温考虑；DN50的水平长度为220m,其中需保温部分为120m,立管穿4个层高按不保温考虑;计算管道支架制作、安装工程量;解：因为室内DN32mm及以内给水、采暖管道均已包括管卡及托钩制作安装;所以计算管道支架制作、安装工程量时不考虑DN15－DN32的管;第一步：统计数量1、立管支架数量：DN40：3个；DN50：4个2、水平支架数量：DN40保温的个数：90/3=30个；非保温的个数：45/=10个DN50保温的个数：120/3=40个；非保温的个数：100/5=20个第二步：由表1－4查得：立支架单个重量DN40：个；DN50：个由表1－6查得：DN40水平支架,保温个、非保温个DN50水平支架,保温个、非保温个重量＝×3＋×4＋×30＋×10＋×40＋×20＝五、阀门类1、阀门DN≤50mm时宜采用截止阀,多为螺纹连接；DN>50mm时宜采用闸阀或蝶阀,多为法兰连接,经常起闭的管段上宜采用截止阀;1定额单位；个2规格：视其所在管道的管径大小而定,统计数量;如：DN25的管子上的阀门一般为截止阀DN25；DN100的管子上的阀门一般为闸阀DN100;注意：De表示的是管道的外径,其上的阀门若不是塑料阀门时,按其公程直径的规格而定,一般De比DN大1;2水表、减压阀、疏水器1定额单位：“组”每组定额中包含的管件阀门等不应重复计算;2规格：视其所在管道的管径大小而定,统计数量;六、管道消毒、冲洗1、定额单位：100m2、计算,按定额划分汇总,定额分为DN50、DN100、DN200、DN300、、、、按段划分,那么将DN15～DN50归为一个定额子目即DN50；DN65～DN100归为一个定额子目即DN100,其他依此类推;〔例题〕4、某工程发生的工程量分别是：DN20,50m；DN40,20m；DN50,100m；DN65,20m；DN80,70m；DN100,10m；DN125,70m；DN150,8m;问：怎样计算管道消毒冲洗的工程量解：DN50：50＋20+100=170mDN100：20+70+10=100mDN200：70+8=78m练一练：某住宅采暖工程,焊接钢管DN15工程量为100m,DN20工程量为150m,DN25工程量为150,DN32工程量为200m均不保温,DN40的水平长度为135m,其中需保温部分为90m,DN50的水平长度为220m,其中需保温部分为120m,计算管道除锈刷油工程量,管道保温、保护层及布外刷调和漆工程量管道除锈后刷防锈漆2遍,保温管用δ＝30mm岩棉管壳,缠玻璃丝布,布外刷调和漆；非保温管刷2遍银粉;七、水箱-----选学这里要讲解水箱制作,水箱的安装简单,直接按照体积的不同套相应的定额;1、水箱的制作1定额单位：100kg2计算1标准产品：按照标准图集的重量数据;2非标产品：计算的方法：内插法精确；估算法粗略〔例题〕5、矩形给水箱10的尺寸为1800×1800×1000,其重量为,11的尺寸为2400×1600×1500,其重量为,问：非标准水箱2000×1800×1500的重量是多少解：10水箱体积V1=××=；G1=11水箱体积V2=××=；G2=非标水箱体积V=2××=那么其重量该是多少kg呢所以：/=/解得：G=2、水箱的防腐两种方法1按重量计算：按照金属构件考虑;2按表面积Sb计算注意：水箱制作完成后内外都要进行防腐Sb×2＝L×B×2+L×H×2＋B×H×2×2内外3、水箱的保温保温厚度δV＝Sb×δ4、水箱保温外的保护层保护层在保温层的外面,计算保护层的面积应为保温外表面积,水箱保温后的表面尺寸增加了,每面都增了一个保温厚度δ;Sbh＝L＋2δ×B＋2δ×2+L＋2δ×H＋2δ×2＋B＋2δ×H＋2δ×2〔例题〕6、安装非标准水箱2000×1800×1500,除锈、刷防锈漆两道和银粉一道,保温采用50mm厚岩棉板,保护层采用外缠玻璃丝布两道,布外刷调和漆两道;计算水箱的防腐、保温、保护层的工程量解：1水箱除锈、刷油工程量按重量计算：工程量为：按表面积计算：Sb×2＝2××2＋2××2＋××2×2＝×2＝2水箱保温工程量V＝Sb×δ＝×＝3水箱保护层工程量水箱保温外的尺寸为：2100×1900×1600Sbh＝××2＋××2＋××2＝作业1、计算图1-2某卫生间平面图中的给水系统JL-I、JL-2的水平管道的工程量2、某工程焊接钢管的工程量分别为：DN15,50m；DN20,60m；DN25,70m；DN32,80m；DN40,90m；DN50,100m；DN65,110m；DN80,120m；DN100,130m；DN125,140m；DN150,150m;求：1焊接钢管的除锈、刷油的工程量2汇总管道消毒、冲洗的工程量3若DN50及其以上的管子需要保温δ＝30mm,计算保温、保护层的工程量4如果这些管都是水平安装,计算支架重量DN50以上为保温管第二节室内排水工程识图中的预算室内排水工程施工顺序排出管－→立管－→横管－→支管－→卫生器具－→通水试验一、排出管也称出户管1、室内外管道界限划分1以出户第一个检查井为界;2没有检查井,以建筑物外墙皮处为界;二、管道管道工程量计算方法与给水相同,分别按水平管和垂直管计算,然后汇总;排水管道的材料有排水塑料管、排水铸铁管,目前排水铸铁管要淘汰;1、排水铸铁管的防腐除锈、刷油1定额单位：10m22计算：不同管径计算管道的表面积,排水铸铁管的表面积计算同样查看焊接钢管绝热、刷油工程量计算表中的数据,因有承口,需要用系数K进行修正,K=;2、管道防结露及保护层刷漆排水管道安装在潮湿的环境中,管道需要防结露,防结露及保护层的计算方法与给水管道保温相同,用系数K进行修正;〔例题〕7、排水铸铁管DN100,其工程量为100m,计算其除锈、刷油、防结露δ=20mm、保护层的工程量解：除锈、刷油的工程量S＝100××＝防结露的工程量V=100××＝保护层的工程量S=100××=3、阻火圈1定额单位：10个2计算：在高层框架结构的建筑物中,根据具体设计进行计算数量;4、埋地管道土方工程室内外管道土石方、安装定额中不列此项,套用土建定额,工程量计算方法如下：1管沟挖方量计算Ｖ＝ｈｂ＋ｈL式中ｈ――沟深,按设计管低标高计算；ｂ――沟底宽；注：DN50-75：b＝；DN100-200：b＝;L――沟长；――放坡系数;2管沟回填土方工程量DN500以下的管沟回填土方量不扣除管道所占体积,同管沟开挖量;三、卫生器具定额分类按给水管的材质分为：A镀锌钢管连接；B复合管连接两类;成组安装的卫生器具,项目均已按标准图集计算了与给水、排水管道连接的人工和材料;现就定额的划分进行介绍;一收集口类1、地漏：定额单位：10个,按不同管径统计数量,如：DN50、DN75等;2、排水栓：阻止杂物进入排水管的设施,功能同地漏箅子;定额单位：10个,按不同管径统计数量,如：DN32、DN40、DN50等;注意：卫生器具本身所带排水栓,不计,如：洗脸盆、洗涤盆、浴盆等的排水栓;需要计算的如：盥洗槽、非瓷的拖布池等的排水栓;二检查口类1、清扫口：定额单位：10个,按不同管径统计,如：DN50、DN75等1地面清扫口：一般设在无地下室的一层排水管上,安装弯头上返到一层地面;2水平清扫口：安装于水平支管上,不上返到地面;2、立式检查口：包含在排水立管的安装费用里,不单独计算;三水龙头水嘴1、定额单位：10个2、按不同管径划分子目：DN15、DN20、DN25共三档;卫生器具的水龙头水嘴包括在卫生器具的安装定额中,不计算；只计盥洗槽、污水池的水龙头;四卫生器具类1、大便器：1定额单位：10套2定额划分类型1蹲式大便器：瓷高水箱、瓷低水箱、普通阀冲洗、手压阀冲洗、脚踏阀冲洗、自闭式冲洗分;2坐式大便器：低水箱坐便、带水箱坐便、连体水箱坐便、自闭冲洗阀坐便、儿童;2、小便器1定额单位：10套2定额划分类型1挂斗式小便器：普通式、自动冲洗分三档、按钮冲洗阀、光控自动冲洗阀2立式小便器：普通式、自闭冲洗阀、自动冲洗分三档;3、浴盆1定额单位：10组2定额划分类型1浴盆：冷热水2净身盆：冷热水、冷热水带喷头;3裙板浴盆：恒温龙头、单板暗装混合龙头;4、洗脸盆、洗手盆1定额单位：10组2定额划分类型1钢管组成洗脸盆：普通冷水嘴、冷水、冷热水;2铜管冷热水:3洗脸盆:立式冷热水、理发冷热水、脚踏开关、肘式开关、儿童普通水嘴、冷水延时自闭龙头、角式冷热水、双联混合冷热水、立式双联混合冷热水;4洗手盆：冷水5台式洗脸盆：单把龙头、双联混合龙头、光电控龙头;5、洗涤盆、化验盆1、定额单位：10组2、定额划分类型1洗涤盆：单嘴、双嘴、肘式开关单、双、脚踏开关、回转龙头、回转混合龙头; 2化验盆：单联、双联、三联、脚踏开关、鹅颈水嘴、恒温柜内;6、淋浴器1定额单位：10组2定额划分类型1钢管组成、安装：冷水、冷热水;2成品安装：冷水、冷热水、移动式;3脚踏开关：单管、双管、双管调温式;7、大便槽自动冲洗水箱1定额单位：10套2定额划分类型按水箱体积升划分子目：40L、48L、共七档;8、小便槽自动冲洗水箱1、定额单位：10套2、定额划分类型按水箱体积升划分子目：、、共五档;9、小便槽冲洗管制作、安装1、定额单位：10m2、按不同管径划分子目：DN15、DN20、DN25共三档;作业1、观看教学楼卫生间、各宿舍楼卫生间、食堂盥洗池、6楼的卫生间的给水排水布置情况,给水的标高、管径,排水的连接情况,排水管件各是什么2、画出学校主教楼厕所平面布置图;3、识读某办公楼给排水施工图,查看给水管材料、排水管材料各是什么4、写出图例给水10个,排水10个;第三节卫生器具的定额含量卫生器具的定额含量是指每组卫生器具定额所含给排水管道的数量,卫生器具安装已按标准图计算了给水、排水管道连接的人工和材料,各种卫生器具安装项目中所包括的给水、排水管道与管道延长米计算的界限划分在哪里,这是做准水预算的关键,否则会重复计算或漏算,造成误差;下面分别讲述：一、洗脸盆、洗涤盆定额主材有盆及排水配件排水栓、S型存水弯DN32及弯下软管、水嘴或阀门类两项;定额辅材有角型阀、给水管及附件、承插塑料排水管、盆托架等内容;1、给水管界限1上给水形式：水嘴与水平管的连接的三通处,标高一般为;2下给水形式：算至角阀,其标高一般为,角阀以上部分的管包含在洗脸盆、洗涤盆内;2、排水界限1一般是排水横支管与器具立支管的交接处,定额中每组洗脸盆洗涤盆包含DN50承插塑料排水管;2若排水横管安装高度h﹥,则要计算立支管长度,其工程量是高度h与的差：即h－m/组二、大便器1、给水管界限1高瓷水箱：水平管与水箱支管的交叉处;2阀冲洗：一般情况按标准图安装时是水平管与冲洗管交叉处,定额包含～的冲洗管,特殊时按整个高度减去定额含量;3坐便器：算至水箱进水管的角阀高处;2、排水管界限：每组大便器的定额中包含DN100排水管组;1蹲便器还含存水弯一个,应以存水弯排出口的三通为界;2坐便器本身有水封设施,定额不含存水弯,应以排出口的三通为界3特殊高度时要按h－m/组计算排水管工程量;蹲便器坐便器三、浴盆：每组浴盆的安装中包含排水管组,也含一个存水弯;1、给水：水平管与支管的交接处;2、排水：以存水弯排出口的三通为界,同蹲便器的情况;四、小便器1、给水：参照蹲便器的高水箱或冲洗阀规定;2、排水：排水横支管与器具立支管的交接处,定额中包含DN50排水管组;五、淋浴器1、给水：水平管与支管的交接处;2、排水：地漏另计;六、地漏、地面清扫口定额中包含排水管个,一般是排水横支管与器具立支管的交接处,特殊高度时要按h－m/个计算管道工程量;七、排水栓排水栓定额分类有两种,带存水弯的排水栓,定额内含存水弯一个;不带存水弯的排水栓,定额含排水管个;排水栓安装形式有Ι型和ΙΙ型,排水管分界如下：八、小便槽1、给水：算至冲洗花管的高度,阀门、冲洗花管另计算;2、排水：一般按地漏的规定计算;作业1、查看各种卫生器具的给水、排水情况,结合今天的学习内容,掌握给排水计算的具体分界点,并画图表示,将分界点用红笔指出;2、识读某办公楼给排水施工图;写出该工程设计了哪种卫生器具第四节给排水工程量计算规则一、基价项目室内给排水工程施工图预算所套用的项目主要有：1．室内给排水管管道安装钢管、给水复合管;2．套管防水套管、钢套管的制作安装;3．给水管道支架的制作安装;4．法兰安装;5．阀门安装;6．水表的组成与安装;7．卫生器具的安装;8．给水管道的消毒冲洗;9．管道、支架及设备的除锈、刷油等;10．热水供应管道伸缩器、减压器、疏水器的安装;11．热水供应管道的绝热;12.室内外给排水管道土方工程;二、管道安装的说明及计算规则1、各种管道,均以施工图所示中心长度计算延长米,不扣除阀门,管件包括减压阀、疏水器、水表、伸缩器等组成安装所占的长度;2、管道安装已经综合考虑了接头零件、水压试验、灌水试验及钢管弯管制作、安装伸缩器除外;3、室内DN≤32mm的给水、采暖管道均已包括管卡及托钩制作安装,支架防腐的工程量需要另计;4、钢套管的制作、安装,按室外管道焊接子目计算;5、管道消毒、冲洗,如设计要求仅冲洗不消毒时,可扣除材料费中漂白粉的价格,其余不变;6、室内外管道挖填土方及管道基础的工程量需另计,需参考土建定额;7、室内塑料排水管综合考虑了消音器安装所需的人工,但消音器本身的价格应按设计要求另计;三、阀门、水位标尺安装的说明及计算规则1、螺纹阀门安装适用于各种内外连接的阀门安装;如管件材质与项目给定的材料不同时,可作调整;2、法兰阀门安装适用于各种法兰阀门的安装;如仅为一侧法兰连接时,法兰、带帽螺栓及钢垫圈数量减半;3、三通调节阀安装按相应阀门安装项目乘以系数;4、各种阀门安装均以个为计量定额单位;浮球阀已包括了联杆及浮球的安装;四、低压器具、水表组成与安装的说明及计算规则1、减压器、疏水器组成安装以组为计量定额单位,按标准图集N108编制,如实际组成与此不同时,阀门和压力表数量可按设计用量进行调整;2、法兰水表安装按标准图集S145编制,其中已包括旁通管及止回阀的安装,如实际形式与此不同时,阀门及止回阀数量可按实际调整;3、水表安装以组为计量定额单位,不分冷、热水表,均执行水表组成安装相应项目；如阀门、管件材质不同时,可按实际调整；螺纹水表安装已包括配套阀门的安装人工及材料,不应重复计算;4、减压器安装按高压侧的直径计算;5、远传式水表、热量表不包括电气接线;五卫生器具制作安装的说明及计算规则1、浴盆安装适用于各种型号和材质,但不包括浴盆支座和周边的砌砖、瓷砖的粘贴;2、洗脸盆、洗手盆、洗涤盆适用于各种型号,但台式洗脸盆不包括台板、支架;3、冷热水混合器安装项目中,包括了温度计的安装,但不包括支架制作安装及阀门安装;4、蒸汽－水加热器安装项目中,包括了莲蓬头安装,但不包括支架制作安装、阀门和疏水器安装;5、复合管连接的卫生器具安装,人工按热熔连接、粘接或卡套、卡箍连接综合取定,如设计管道和管件不同时,可作调整,其他不变;6、电热水器、开水炉安装项目内只考虑了本体安装,连接管、连接件等可按相应项目另计;7、饮水器安装项目中未包括阀门和脚踏开关的安装,可按相应项目另计;8、大、小便槽水箱托架安装已按标准图集计算在相应的项目内;9、蹲式大便器安装,已包括了固定大便器的垫砖,但不包括大便器的蹲台砌筑;作业识读某办公楼给排水施工图,完成下列问题1、J给水系统的管径变化,支管的标高分别为什么2、P排水系统有几个系统,其管径的变化,标高的变化;3、其他系统你还认识吗请写出系统名称及相应图例;第五节给排水工程预算实例以下图为例进行计算;先看设计与施工说明部分,内容给水、排水部分;『实例』1、工程概况：本工程是某职工住宅楼,为砖混结构,厨卫为钢筋混凝土板,共6层,层高3m;给水管道为镀锌钢管,埋地部分刷沥青漆两遍,其余刷银粉两遍,入户穿外墙处采用刚性防水套管,穿内墙和楼板处采用钢套管；排水管用UPVC塑料管,承插粘接,除座便器外与器具连接的排水立支管均为De50的；预留与热水器自备连接的管至标高为处;洗脸盆,配备冷热混合龙头,大便器采用座便；旋翼式螺纹水表；阀门为截止阀;给排水平面图1－11二、工程量计算一、给水系统1、管道DN50：入户＋水平＋＋垂直＝DN40：垂直DN32：×2垂直＝DN25：垂直＋{＋支水平＋—支垂直}×6＝DN20：+支水平×6＝DN15：{支水平＋－＋－支垂直＋＋＋支水平＋－+－支垂直}×6＝2、管道支架垂直支架：DN50：1个；DN40：1个；DN32：2个;水平支架：DN≥32mm的无；DN50的水平管是埋地安装,不用支架;支架重量：1×＋1×＋2×=3、管道刷油埋地管道刷沥青漆：×=管道刷银粉漆：×＋×＋×＋×＋×＋×＝4、管道冲洗、消毒DN50以内：+++++=5、阀门截止阀：DN50：1个；DN15：2×6＝12个6、水表螺纹水表：DN25：6个7、套管钢套管：DN40：1×=；DN50：2×=；DN70：1×=；DN80：1×=;刚性防水套管：DN50：1个;给水系统图1－12排水系统图1－13二、排水系统1、管道De160：出户＋水平＋－垂直=De110：+垂直＋++×6支水平＋×6座便器=De75：+×6支水平=De50：×6支水平=3m2、地漏De50：2×6＝12个3、清扫口De50：1×6＝6个三、卫生洁具洗脸盆：6组座便器：6组说明：1、支水平是各层的水平管,支垂直是各层的垂直管;『实例』2：设计说明1、给水管道采用热浸镀锌钢管,螺纹连接,管道穿外墙用防水套管保护,埋地部分刷冷底子油两道,室内刷银粉两道;2、排水系统采取UPVC塑料管,粘接;3、水箱及水箱间管道采用50mm厚岩棉板或岩棉管壳保温,每100mm用Φ1mm铁丝绑一道,外缠玻璃丝布两道,布外刷调和漆两道;4、平面图采用1：100的比例,系统图标高的单位为米;5、管道安装完毕后必须进行水压试验,冲洗、调试后方能交付使用;首层给排水平面图1－51:100二～三层给排水平面图1－61:100顶层给排水平面图1－71:100水箱给排水平面1－8给水系统图1－9排水系统1－10一给水系统1、管道计算DN70：水平管道：+=；垂直管道：+=合计：DN50：水平管道：++++=垂直管道：水立管：水箱各管合计：＋＋＝DN40：水平管道：0；垂直管道：+合计：DN32：水平管道：0；垂直管道：0合计：0mDN25：水平管道：×4++×4+×4=；垂直管道：0合计：DN20：水平管道：×4+×4=；垂直管道：0合计：DN15：水平管道：×4++×4+×4=12垂直管道：×4+×4=合计：冲洗花管DN15：×4=2、阀门截止阀DN15：1×4＝4；DN50：2。
