给排水工程概预算共70页

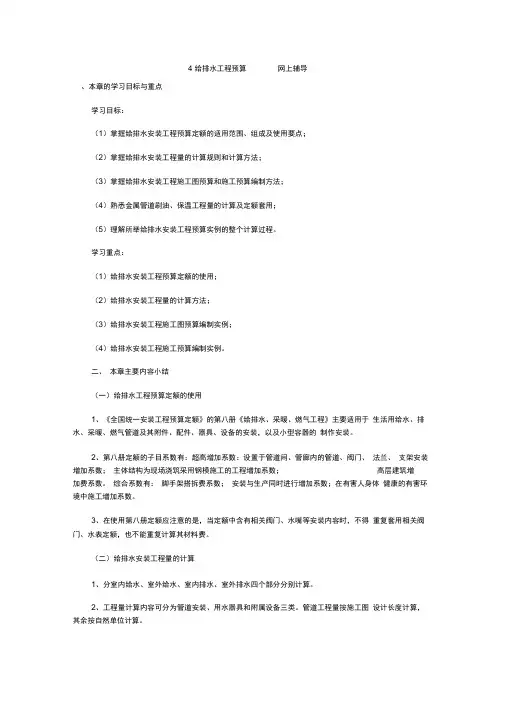

4 给排水工程预算网上辅导、本章的学习目标与重点学习目标：（1）掌握给排水安装工程预算定额的适用范围、组成及使用要点；（2）掌握给排水安装工程量的计算规则和计算方法；（3）掌握给排水安装工程施工图预算和施工预算编制方法；（4）熟悉金属管道刷油、保温工程量的计算及定额套用；（5）理解所举给排水安装工程预算实例的整个计算过程。

学习重点：（1）给排水安装工程预算定额的使用；（2）给排水安装工程量的计算方法；（3）给排水安装工程施工图预算编制实例；（4）给排水安装工程施工预算编制实例。

二、本章主要内容小结（一）给排水工程预算定额的使用1、《全国统一安装工程预算定额》的第八册《给排水、采暖、燃气工程》主要适用于生活用给水、排水、采暖、燃气管道及其附件、配件、器具、设备的安装，以及小型容器的制作安装。

2、第八册定额的子目系数有：超高增加系数：设置于管道间、管廊内的管道、阀门、法兰、支架安装增加系数；主体结构为现场浇筑采用钢模施工的工程增加系数；高层建筑增加费系数。

综合系数有：脚手架搭拆费系数；安装与生产同时进行增加系数；在有害人身体健康的有害环境中施工增加系数。

3、在使用第八册定额应注意的是，当定额中含有相关阀门、水嘴等安装内容时，不得重复套用相关阀门、水表定额，也不能重复计算其材料费。

（二）给排水安装工程量的计算1、分室内给水、室外给水、室内排水、室外排水四个部分分别计算。

2、工程量计算内容可分为管道安装、用水器具和附属设备三类。

管道工程量按施工图设计长度计算，其余按自然单位计算。

3、给排水工程量的计算方法、步骤、表格等，符合安装工程的普遍规律。

（三）给排水安装工程施工图预算编制实例以某住宅为例，介绍了室内给水系统；热水供应系统；室内排水系统以及相关除锈刷油保温工程施工图预算的编制过程，并给出完整的预算书。

（四）给排水安装工程施工预算编制实例本章以某住宅为例，介绍了室内给水系统；热水供应系统；室内排水系统以及相关除锈刷油保温工程施工预算的编制过程；并用实物金额对比法进行了两算对比。

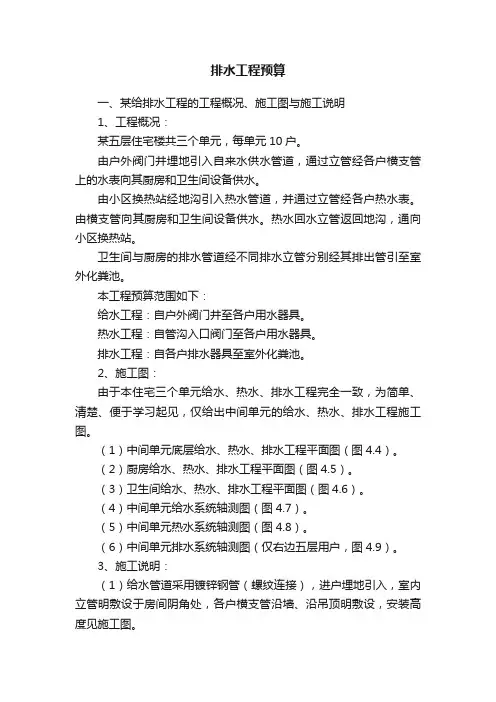

排水工程预算一、某给排水工程的工程概况、施工图与施工说明1、工程概况：某五层住宅楼共三个单元，每单元10户。

由户外阀门井埋地引入自来水供水管道，通过立管经各户横支管上的水表向其厨房和卫生间设备供水。

由小区换热站经地沟引入热水管道，并通过立管经各户热水表。

由横支管向其厨房和卫生间设备供水。

热水回水立管返回地沟，通向小区换热站。

卫生间与厨房的排水管道经不同排水立管分别经其排出管引至室外化粪池。

本工程预算范围如下：给水工程：自户外阀门井至各户用水器具。

热水工程：自管沟入口阀门至各户用水器具。

排水工程：自各户排水器具至室外化粪池。

2、施工图：由于本住宅三个单元给水、热水、排水工程完全一致，为简单、清楚、便于学习起见，仅给出中间单元的给水、热水、排水工程施工图。

（1）中间单元底层给水、热水、排水工程平面图（图4.4）。

（2）厨房给水、热水、排水工程平面图（图4.5）。

（3）卫生间给水、热水、排水工程平面图（图4.6）。

（4）中间单元给水系统轴测图（图4.7）。

（5）中间单元热水系统轴测图（图4.8）。

（6）中间单元排水系统轴测图（仅右边五层用户，图4.9）。

3、施工说明：（1）给水管道采用镀锌钢管（螺纹连接），进户埋地引入，室内立管明敷设于房间阴角处，各户横支管沿墙、沿吊顶明敷设，安装高度见施工图。

（2）热水管道、热水回水管道在地沟内并排敷设于水平支架上。

亦为镀锌钢管（螺纹连接），其立管与横管的敷设方式与给水管道相同。

热水及热水回水管道穿墙设镀锌铁皮套管，穿楼板时设钢套管。

图4.4 中间单元底层给水、热水、排水工程平面图图4.5 厨房给水、热水、排水工程平面图图4.6 卫生间给水、热水、排水工程平（7）排水管道采用承插铸铁排水管（水泥接口），明敷设时，铸铁管除锈刷红丹防锈漆一道，银粉漆两道。

埋地敷设时，铸铁管除锈后刷热沥青两道防腐。

（8）排水立管明敷设于厨房、卫生间墙阴角。

横管（除底层外）设于下层顶棚下，横管与立管三通连接点距楼板下表面距离不超过500mm.。

土木工程学院XX学生宿舍楼给水排水安装工程概预算造价指导老师：学生姓名：学号：班级:目录第一章工程资料 (3)1。

1、工程概况 (3)1.2、施工图 (3)第二章编制说明 (3)第三章安装工程预算 (3)3。

1、给水系统 (3)3。

2、排水系统 (5)3.3、工程量计算表 (7)3。

4、分部分项工程量清单 (8)第四章、套用定额单价计算定额直接费 (9)4。

1、所用定额单价和材料预算价格 (9)4。

2、逐项计算各分项工程子项目的定额基价： (9)4.3、主材费的计算: (9)第五章、计算安装工程取费 (12)5。

1、措施项目清单计价表 (12)5。

2、单位工程费用汇总表 (12)第一章工程资料1.1、工程概况建筑面积为2400m，共4层，层高3.3m.另设男厕所、女厕所、盥洗室各1个。

盥洗室内沿两侧设盥洗槽,每个盥洗槽设水嘴5个；男、女厕所各装瓷高蹲式大便器3个，各砌污水池一个，污水池各装水嘴1个，男厕所设小便槽1个，设冲洗管(管长2m）。

上水立管均在1楼设置控制阀门,每层从上水立管引出的支干管均设控制阀门。

给水管道全部采用镀锌钢管，螺纹连接;排水管道采用排水铸铁管,石棉水泥接口。

洗涤污水和粪便污水分别由甲乙两个排出口排出室外。

第一个检查井距建筑外墙面3。

5m埋地铸铁管涂装两遍沥青漆防腐,地面以上铸铁管涂装一遍防锈漆，两道银粉漆。

设备、管道规格型号、安装位置等详细情况如图5-15、图5—16、图5—17和图5-18所示，主要设备材料表见表5—28、表5-29、表5-30。

1.2、施工图（1)卫生间给水平面图和卫生间给水管道系统图(2)卫生间排水平面图和卫生间排水管道系统图第二章编制说明（1）编制依据。

给排水工程施工图及有关标准图集,《全国统一安装工程定额》某省安装工程计价表.（2）本工程按施工企业包工包料取费。

（3）本工程预算只就散给水排水单位工程造价,未包括室外工程和其他工程费用. （4）排水检查井、化粪池、水表井等未计入,可参见土建定额。

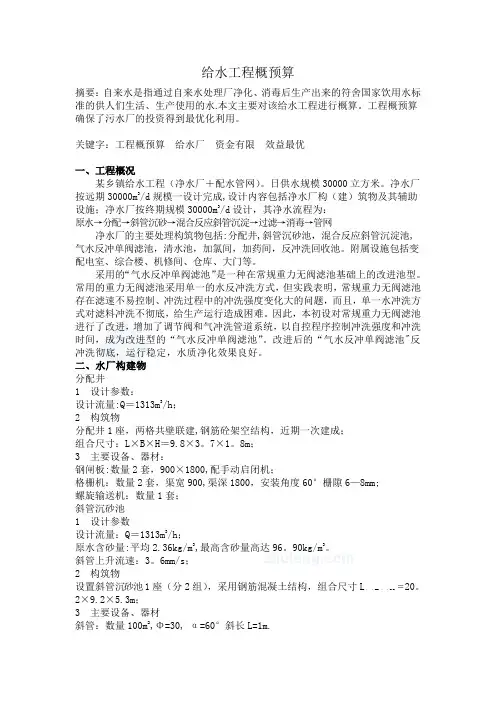

给水工程概预算摘要：自来水是指通过自来水处理厂净化、消毒后生产出来的符舍国家饮用水标准的供人们生活、生产使用的水.本文主要对该给水工程进行概算。

工程概预算确保了污水厂的投资得到最优化利用。

关键字：工程概预算给水厂资金有限效益最优一、工程概况某乡镇给水工程（净水厂＋配水管网）。

日供水规模30000立方米。

净水厂按远期30000m3/d规模一设计完成,设计内容包括净水厂构（建）筑物及其辅助设施；净水厂按终期规模30000m3/d设计，其净水流程为：原水→分配→斜管沉砂→混合反应斜管沉淀→过滤→消毒→管网净水厂的主要处理构筑物包括:分配井,斜管沉砂池，混合反应斜管沉淀池,气水反冲单阀滤池，清水池，加氯间，加药间，反冲洗回收池。

附属设施包括变配电室、综合楼、机修间、仓库、大门等。

采用的“气水反冲单阀滤池”是一种在常规重力无阀滤池基础上的改进池型。

常用的重力无阀滤池采用单一的水反冲洗方式，但实践表明，常规重力无阀滤池存在滤速不易控制、冲洗过程中的冲洗强度变化大的问题，而且，单一水冲洗方式对滤料冲洗不彻底，给生产运行造成困难。

因此，本初设对常规重力无阀滤池进行了改进，增加了调节阀和气冲洗管道系统，以自控程序控制冲洗强度和冲洗时间，成为改进型的“气水反冲单阀滤池”。

改进后的“气水反冲单阀滤池"反冲洗彻底，运行稳定，水质净化效果良好。

二、水厂构建物分配井1 设计参数：设计流量:Q＝1313m3/h；2 构筑物分配井1座，两格共壁联建,钢筋砼架空结构，近期一次建成；组合尺寸：L×B×H＝9.8×3。

7×1。

8m；3 主要设备、器材：钢闸板:数量2套，900×1800,配手动启闭机；格栅机：数量2套，渠宽900,渠深1800，安装角度60°栅隙6—8mm;螺旋输送机：数量1套；斜管沉砂池1 设计参数设计流量：Q＝1313m3/h；原水含砂量:平均2.36kg/m3,最高含砂量高达96。

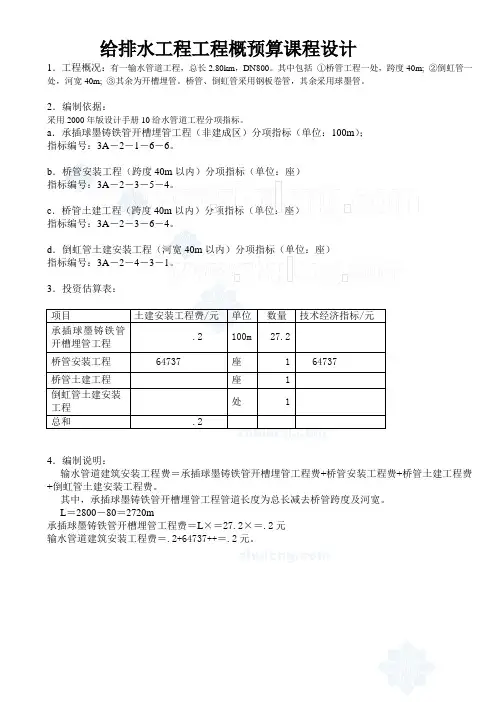

给排水工程工程概预算课程设计1．工程概况：有一输水管道工程，总长2.80km，DN800。

其中包括①桥管工程一处，跨度40m; ②倒虹管一处，河宽40m; ③其余为开槽埋管。

桥管、倒虹管采用钢板卷管，其余采用球墨管。

2．编制依据：采用2000年版设计手册10给水管道工程分项指标。

a．承插球墨铸铁管开槽埋管工程（非建成区）分项指标（单位：100m）；指标编号：3A－2－1－6－6。

b．桥管安装工程（跨度40m以内）分项指标（单位：座）指标编号：3A－2－3－5－4。

c．桥管土建工程（跨度40m以内）分项指标（单位：座）指标编号：3A－2－3－6－4。

d．倒虹管土建安装工程（河宽40m以内）分项指标（单位：座）指标编号：3A－2－4－3－1。

3．投资估算表：4．编制说明：输水管道建筑安装工程费＝承插球墨铸铁管开槽埋管工程费+桥管安装工程费+桥管土建工程费+倒虹管土建安装工程费。

其中，承插球墨铸铁管开槽埋管工程管道长度为总长减去桥管跨度及河宽。

L＝2800－80＝2720m承插球墨铸铁管开槽埋管工程费＝L×＝27.2×＝.2元输水管道建筑安装工程费＝.2+64737++＝.2元。

1．工程概况：一合流污水管道工程全长3.50km。

其中包括①封闭式顶管工程一处，长200 m ，DN1200埋深10m；②现浇方渠500m，.断面尺寸2100mm×2600mm ，深6.5m ③开槽埋钢筋混凝土管长1.8 km ，DN800，1350混凝土基础，水泥砂浆抹带，深5.4M，可暂存土；④开槽埋钢筋混凝土管，长1.0km， DN1000，1800混凝土基础，水泥砂浆抹带,可暂存土，深7.2m。

2．编制依据：采用2000年版设计手册10排水管道工程分项指标。

a．封闭式顶管工程参考指标（单位：100m）指标编号：4。

b．现浇方渠工程参考指标（单位：100m）指标编号：6。

c．开槽埋管工程（135°基础，漕深≤8m）分项指标（单位：100m）指标编号：2－27SY（N）。

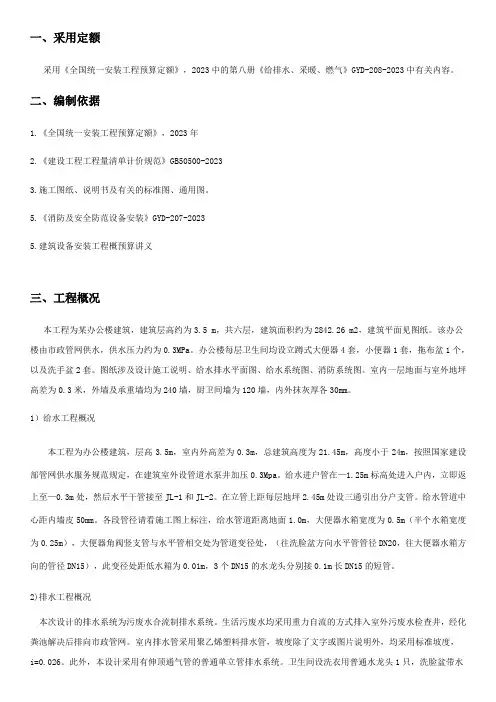

一、采用定额采用《全国统一安装工程预算定额》，2023中的第八册《给排水、采暖、燃气》GYD-208-2023中有关内容。

二、编制依据1.《全国统一安装工程预算定额》，2023年2.《建设工程工程量清单计价规范》GB50500-20233.施工图纸、说明书及有关的标准图、通用图。

5.《消防及安全防范设备安装》GYD-207-20235.建筑设备安装工程概预算讲义三、工程概况本工程为某办公楼建筑，建筑层高约为3.5 m，共六层，建筑面积约为2842.26 m2，建筑平面见图纸。

该办公楼由市政管网供水，供水压力约为0.3MPa。

办公楼每层卫生间均设立蹲式大便器4套，小便器1套，拖布盆1个，以及洗手盆2套。

图纸涉及设计施工说明、给水排水平面图、给水系统图、消防系统图。

室内一层地面与室外地坪高差为0.3米，外墙及承重墙均为240墙，厨卫间墙为120墙，内外抹灰厚各30mm。

1）给水工程概况本工程为办公楼建筑，层高3.5m，室内外高差为0.3m，总建筑高度为21.45m，高度小于24m，按照国家建设部管网供水服务规范规定，在建筑室外设管道水泵井加压0.3Mpa。

给水进户管在—1.25m标高处进入户内，立即返上至—0.3m处，然后水平干管接至JL-1和JL-2。

在立管上距每层地坪2.45m处设三通引出分户支管。

给水管道中心距内墙皮50mm。

各段管径请看施工图上标注，给水管道距离地面1.0m，大便器水箱宽度为0.5m（半个水箱宽度为0.25m），大便器角阀竖支管与水平管相交处为管道变径处，（往洗脸盆方向水平管管径DN20，往大便器水箱方向的管径DN15），此变径处距低水箱为0.01m，3个DN15的水龙头分别接0.1m长DN15的短管。

2)排水工程概况本次设计的排水系统为污废水合流制排水系统。

生活污废水均采用重力自流的方式排入室外污废水检查井，经化粪池解决后排向市政管网。

室内排水管采用聚乙烯塑料排水管，坡度除了文字或图片说明外，均采用标准坡度，i=0.026。

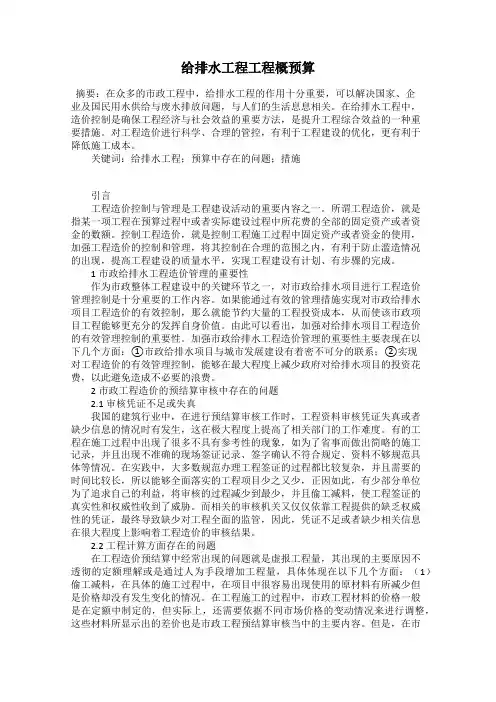

给排水工程工程概预算摘要：在众多的市政工程中，给排水工程的作用十分重要，可以解决国家、企业及国民用水供给与废水排放问题，与人们的生活息息相关。

在给排水工程中，造价控制是确保工程经济与社会效益的重要方法，是提升工程综合效益的一种重要措施。

对工程造价进行科学、合理的管控，有利于工程建设的优化，更有利于降低施工成本。

关键词：给排水工程；预算中存在的问题；措施引言工程造价控制与管理是工程建设活动的重要内容之一。

所谓工程造价，就是指某一项工程在预算过程中或者实际建设过程中所花费的全部的固定资产或者资金的数额。

控制工程造价，就是控制工程施工过程中固定资产或者资金的使用，加强工程造价的控制和管理，将其控制在合理的范围之内，有利于防止滥造情况的出现，提高工程建设的质量水平，实现工程建设有计划、有步骤的完成。

1市政给排水工程造价管理的重要性作为市政整体工程建设中的关键环节之一，对市政给排水项目进行工程造价管理控制是十分重要的工作内容。

如果能通过有效的管理措施实现对市政给排水项目工程造价的有效控制，那么就能节约大量的工程投资成本，从而使该市政项目工程能够更充分的发挥自身价值。

由此可以看出，加强对给排水项目工程造价的有效管理控制的重要性。

加强市政给排水工程造价管理的重要性主要表现在以下几个方面：①市政给排水项目与城市发展建设有着密不可分的联系；②实现对工程造价的有效管理控制，能够在最大程度上减少政府对给排水项目的投资花费，以此避免造成不必要的浪费。

2市政工程造价的预结算审核中存在的问题2.1审核凭证不足或失真我国的建筑行业中，在进行预结算审核工作时，工程资料审核凭证失真或者缺少信息的情况时有发生，这在极大程度上提高了相关部门的工作难度。

有的工程在施工过程中出现了很多不具有参考性的现象，如为了省事而做出简略的施工记录，并且出现不准确的现场签证记录、签字确认不符合规定、资料不够规范具体等情况。

在实践中，大多数规范办理工程签证的过程都比较复杂，并且需要的时间比较长，所以能够全面落实的工程项目少之又少，正因如此，有少部分单位为了追求自己的利益，将审核的过程减少到最少，并且偷工减料，使工程签证的真实性和权威性收到了威胁。
