可变配气系统工作原理

vvt的工作原理
VVT（可变气门正时）是一种机械系统，在内燃机中可以实
现配气机构的相位调整，以优化发动机性能。

VVT的工作原
理主要基于晚气门关闭和提前点火的概念。

下面是VVT的工
作原理的详细解释：
1. 晚气门关闭：当发动机在低转速或负荷较轻的情况下工作时，VVT系统可以延迟气门关闭时间。

这样做可以增加进气门的
开放时间，从而提高进气效率，使得更多的混合气进入燃烧室。

这种延迟气门关闭的操作有助于提高低速扭矩和燃烧效率。

2. 提前点火：在高转速或负荷较重的情况下，VVT系统可以
提前点火时间。

这样做可以使得气缸的压力在曲柄角度上升时更高，增加了爆发力和燃烧效率，从而提高发动机的性能。

此外，提前点火还可以减少排气温度，减轻水平运动负荷，提高整体燃烧效率。

3. 换气阀相位调整：VVT系统通过调整两个相邻气缸的进气
门和排气门的相位差（即升程时间和气门持续开启时间之间的时间差），以优化发动机的性能。

这种相位调整可以使得在不同工作条件下，充分利用气缸的容积和气流动态特性，提高进气和排气的效率，并提升整体的燃烧效率。

4. 液压控制系统：VVT系统通过液压控制单元，根据发动机
负荷和转速的变化，自动地控制曲轴轴上的液压马达或油门枢轴的位置，以调整气门的相位。

液压控制系统与发动机控制单元（ECU）相连，根据传感器提供的数据和预设的策略，实现
VVT的自动调节。

总的来说，VVT系统通过晚气门关闭、提前点火、换气阀相位调整和液压控制系统的协同工作，实现了发动机在不同工况下的优化性能输出。

这种技术的应用可以提高发动机的动力性能、燃烧效率和燃油经济性。

常有可变配气系统介绍纲要：在发动机中，进气系统对发动机性能影响很大。

所以，汽车厂家为了提高在原有基础上大幅度的提高发动机性能，都选择了去改正良气系统，此中可变配气系统技术获取了宽泛发展，在实现可变配气系统方面，各大厂家堪称是八仙过海，各显神通。

轿车发动机上常有的 VTEC、i-VTEC、VVT-i 、VVTL-i 、VVT、VVL等字母，表示了这些发动机都采纳了可变气门正时技术。

重点词：可变配气正时（VVT）; 本田VTEC系统; 丰田VVTL-i 系统; 保时捷 Variocam 系统; 宝马可变气门正时Valvetronic 系统；大众VVT系统 ; 日产 VVEL系统当前，大部分轿车发动机的配气相位能够随发动机转速、负荷变化而自动调整。

常有调整方式主要有进气门升程、进气门相位、进排气门相位调整。

进气门升程调整又可分为两级调整和连续调整；应用于进气门相位调整的装置可分为叶片式、螺旋式和时规链式。

配气相位调整装置装在凸轮轴正时齿轮( 或正时链轮) 与凸轮轴之间，接受发动机计算机的指令，对发动机配气相位进行自动调整。

如本田汽车的 i-VTEC，丰田汽车的 VVT-i 等。

1.进气门升程两级调整(1)本田 VTEC系统VTEC意为可变气门正时随和门升程电子控制系统。

采纳VTEC技术的发动机拥有 4 个气门，能够提高进排气截面积。

进排气截面积越大，高速气流的流量也就越大，提高了发动机的功率。

发动机低转速时，气门升程很小，以减小进气道面积，增大汽缸内真空度和吸力，提高进气流的惯性，以提高进气效率；发动机高转速时，增大气门升程，增大了进气道截面积，以减小进气阻力，增添进气流量。

气门升程可变，保证了发动机在高、低转速时都能获取优秀性能。

VTEC 有两段或三段调理，当气门从一个升程变换到另一个升程时，因为进气流量忽然增大，发动机的输出功率也忽然增大，致使发动机在整个转速范围内的输出其实不是线性的，也就是说工作不轻柔。

可变进气系统的种类和工作原理1. 引言可变进气系统（Variable Intake System，简称VIS）是一种用于发动机的进气系统，旨在优化发动机的性能和燃油经济性。

可变进气系统通过改变进气道的几何形状或长度来调整进气流量和速度，以适应不同工况下的需求。

本文将详细介绍可变进气系统的种类和工作原理。

2. 可变进气系统的种类可变进气系统可以根据其工作原理和结构特点分为以下几种类型：2.1 可变长度进气歧管（Variable Length Intake Manifold，简称VLIM）可变长度进气歧管是一种通过改变歧管长度来调整进气道几何形状的可变进气系统。

它通常由一个或多个活塞组成，这些活塞可以沿着歧管轴向移动。

当活塞向外移动时，歧管长度增加；当活塞向内移动时，歧管长度减少。

这样可以改变进气道的共振频率，以提高发动机在不同转速下的输出功率和扭矩。

2.2 可变截面进气歧管（Variable Cross Section Intake Manifold，简称VCSIM）可变截面进气歧管是一种通过改变进气道的横截面积来调整进气流量和速度的可变进气系统。

它通常由一个或多个活动阀门组成，这些阀门可以控制进气道的开口面积。

当阀门打开时，进气道的横截面积增大；当阀门关闭时，进气道的横截面积减小。

这样可以调整进气流量和速度，以适应不同转速下的需求。

2.3 可变长度和截面进气歧管（Variable Length and Cross Section Intake Manifold，简称VLCSIM）可变长度和截面进气歧管是一种综合了可变长度和可变截面两种调节方式的可变进气系统。

它通过同时改变歧管长度和横截面积来调整进气道的几何形状和特性。

这样可以更加精确地控制进气流量、速度和共振频率，以实现更高效的燃烧过程。

3. 可变进气系统的工作原理不同类型的可变进气系统在工作原理上有所差异，下面将分别介绍各种类型的可变进气系统的工作原理。

可变进气系统的工作原理
可变进气系统是一种能够根据发动机工作状态和负荷需求来调节进气道尺寸和形状的装置。

它旨在提高发动机的功率、扭矩输出和燃油效率。

可变进气系统的工作原理是通过改变进气道的长度或形状来优化进气流动。

当发动机需要高扭矩输出时，进气道会被调节为较长的形状，这样可以提供更大的机械压缩比，增加进气冲量和提高低转速下的动力输出。

而当发动机需要更高的功率输出时，可变进气系统会将进气道调节为较短的形状。

短进气道可以提供更大的空气流速和进气阻力，使得燃烧更加充分，从而提高动力输出，并在高转速范围内实现更高的功率输出。

此外，可变进气系统还可以根据发动机的工作状态和负荷需求进行实时调节。

通过使用传感器来监测发动机转速、负荷和油门位置，系统可以根据这些参数来调节进气道的形状和长度，以实现最佳的进气效果。

总的来说，可变进气系统的工作原理是通过调节进气道的长度和形状来优化进气流动，以提高发动机的功率、扭矩输出和燃油效率。

这种系统能够根据发动机的实际工作状态和负荷需求进行实时调节，从而实现最佳的性能表现。

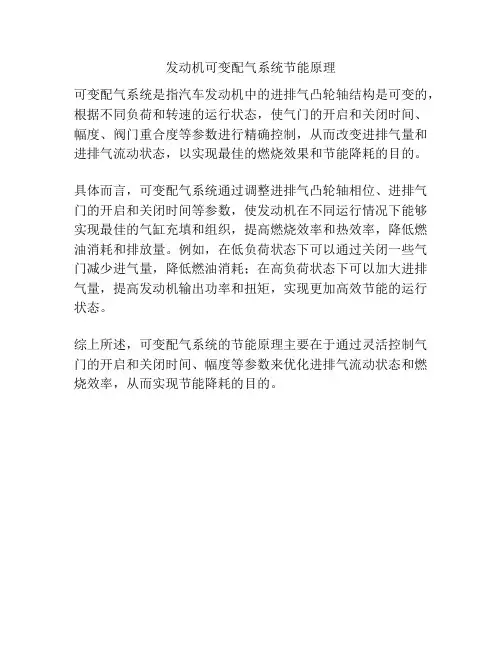

发动机可变配气系统节能原理
可变配气系统是指汽车发动机中的进排气凸轮轴结构是可变的，根据不同负荷和转速的运行状态，使气门的开启和关闭时间、幅度、阀门重合度等参数进行精确控制，从而改变进排气量和进排气流动状态，以实现最佳的燃烧效果和节能降耗的目的。

具体而言，可变配气系统通过调整进排气凸轮轴相位、进排气门的开启和关闭时间等参数，使发动机在不同运行情况下能够实现最佳的气缸充填和组织，提高燃烧效率和热效率，降低燃油消耗和排放量。

例如，在低负荷状态下可以通过关闭一些气门减少进气量，降低燃油消耗；在高负荷状态下可以加大进排气量，提高发动机输出功率和扭矩，实现更加高效节能的运行状态。

综上所述，可变配气系统的节能原理主要在于通过灵活控制气门的开启和关闭时间、幅度等参数来优化进排气流动状态和燃烧效率，从而实现节能降耗的目的。

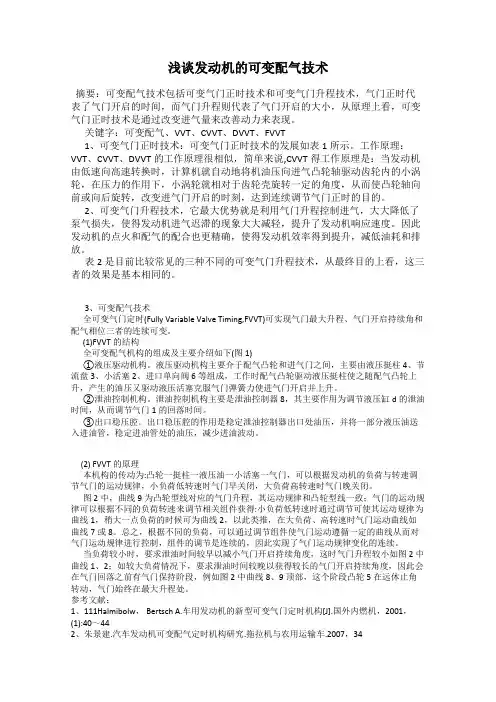

浅谈发动机的可变配气技术摘要：可变配气技术包括可变气门正时技术和可变气门升程技术，气门正时代表了气门开启的时间，而气门升程则代表了气门开启的大小，从原理上看，可变气门正时技术是通过改变进气量来改善动力来表现。

关键字：可变配气、VVT、CVVT、DVVT、FVVT1、可变气门正时技术：可变气门正时技术的发展如表1所示。

工作原理：VVT、CVVT、DVVT的工作原理很相似，简单来说,CVVT得工作原理是：当发动机由低速向高速转换时，计算机就自动地将机油压向进气凸轮轴驱动齿轮内的小涡轮，在压力的作用下，小涡轮就相对于齿轮壳旋转一定的角度，从而使凸轮轴向前或向后旋转，改变进气门开启的时刻，达到连续调节气门正时的目的。

2、可变气门升程技术，它最大优势就是利用气门升程控制进气，大大降低了泵气损失，使得发动机进气迟滞的现象大大减轻，提升了发动机响应速度。

因此发动机的点火和配气的配合也更精确，使得发动机效率得到提升，减低油耗和排放。

表2是目前比较常见的三种不同的可变气门升程技术，从最终目的上看，这三者的效果是基本相同的。

3、可变配气技术全可变气门定时(Fully Variable Valve Timing,FVVT)可实现气门最大升程、气门开启持续角和配气相位三者的连续可变。

(1)FVVT的结构全可变配气机构的组成及主要介绍如下(图1)①液压驱动机构。

液压驱动机构主要介于配气凸轮和进气门之间，主要由液压挺柱4、节流盘3、小活塞2、进口单向阀6等组成，工作时配气凸轮驱动液压挺柱使之随配气凸轮上升，产生的油压又驱动液压活塞克服气门弹簧力使进气门开启并上升。

②泄油控制机构。

泄油控制机构主要是泄油控制器8，其主要作用为调节液压缸d的泄油时间，从而调节气门1的回落时间。

③出口稳压腔。

出口稳压腔的作用是稳定泄油控制器出口处油压，并将一部分液压油送入进油管，稳定进油管处的油压，减少进油波动。

(2) FVVT的原理本机构的传动为:凸轮一挺柱一液压油一小活塞一气门，可以根据发动机的负荷与转速调节气门的运动规律，小负荷低转速时气门早关闭，大负荷高转速时气门晚关闭。

可变配气系统工作原理可变配气系统的工作原理是通过改变气门的开启时间和持续时间来优化气门效率，以提高发动机的性能。

在传统的固定配气系统中，气门的开启和关闭时间是固定的，无法根据发动机运行情况和要求进行调节。

而在可变配气系统中，气门的开启和关闭时间是通过一系列的机械或电子控制装置来进行调节的。

可变配气系统可以分为两种类型：进气侧可变配气系统和排气侧可变配气系统。

进气侧可变配气系统主要通过改变进气气门的开启时间和持续时间来实现，而排气侧可变配气系统则是通过改变排气气门的开启时间和持续时间来实现。

在进气侧可变配气系统中，一种常见的技术是连续可变气门正时系统（CVVT）。

CVVT系统通过改变进气气门的开启时间和持续时间，可以提高进气效率，增加燃烧效率，减少排放，并提高发动机的动力性能和燃油经济性。

CVVT系统通常由一个可变气门正时调节器、气门正时控制单元和传感器等部件组成，通过这些部件的协同工作，可以实现对气门正时的实时调节。

在排气侧可变配气系统中，一种常见的技术是连续可变排气气门正时系统（CVVT）。

CVVT系统通过改变排气气门的开启时间和持续时间，可以优化排气效率，减少排气阻力，提高废气排放效率，并提高发动机的整体性能。

CVVT系统通常由一个可变排气气门正时调节器、排气气门控制单元和传感器等部件组成，通过这些部件的协同工作，可以实现对排气气门正时的实时调节。

总的来说，可变配气系统通过调节气门的开启时间和持续时间，以实现对发动机气门效率的优化，提高发动机的性能、燃油经济性和排放控制。

这种技术对汽车行业的发展和进步起到了积极作用，为汽车制造商提供了更多的选择和创新空间，推动了发动机技术的不断进步和发展。

奔驰可变配气机构结构与工作原理奔驰可变配气机构是一种现代化的发动机技术，用于控制气门的开闭时间和程度，以提高发动机的效率和动力性能。

本文将介绍奔驰可变配气机构的结构和工作原理。

奔驰可变配气机构的主要结构包括凸轮轴、气门、升程器、可变凸轮轴调节器和控制单元。

凸轮轴是传动气门开闭的核心部件，它通过曲轴驱动，控制气门的开闭时间和程度。

气门是控制进气和排气的关键部件，它在发动机运行时周期性地开闭，以完成气缸内的进气、压缩、燃烧和排气过程。

升程器是奔驰可变配气机构的重要组成部分，它用于改变气门的开闭时间。

升程器可根据发动机转速和负荷的变化，调整气门的升程时间，以提高发动机的动力输出和燃油经济性。

可变凸轮轴调节器是奔驰可变配气机构的核心部件，它负责控制气门的开闭时间和程度。

可变凸轮轴调节器通过调整凸轮轴的相位和角度，使气门的开闭时间和程度发生变化，从而实现发动机的可变配气。

奔驰可变配气机构的工作原理是通过控制单元对可变凸轮轴调节器进行精确控制，使其根据发动机的工况要求，调整凸轮轴的相位和角度，从而改变气门的开闭时间和程度。

控制单元会根据发动机的转速、负荷和温度等参数，计算出最佳的气门开闭时间和程度，并传输给可变凸轮轴调节器。

可变凸轮轴调节器接收到控制信号后，会相应地调整凸轮轴的相位和角度，从而改变气门的开闭时间和程度。

奔驰可变配气机构的工作原理可以使发动机在不同工况下实现最佳的气门控制，从而提高发动机的效率和动力性能。

在低速和负载较小的情况下，可变配气机构可以延迟气门的关闭时间，增加进气量，提高发动机的输出扭矩；在高速和负载较大的情况下，可变配气机构可以提前气门的关闭时间，减少排气阻力，提高发动机的功率输出。

奔驰可变配气机构通过调整气门的开闭时间和程度，实现发动机在不同工况下的最佳配气控制，从而提高发动机的效率和动力性能。

这种先进的发动机技术在奔驰汽车上得到了广泛应用，并取得了显著的成果。

随着技术的不断发展，奔驰可变配气机构将进一步提升发动机的性能，为用户提供更加出色的驾驶体验。

可变进气系统的工作原理可变进气系统是现代汽车发动机中常见的一种技术，它通过调节进气道的长度和形状，来实现在不同转速下的最佳进气效果，从而提高发动机的动力性能和燃油经济性。

在本文中，我们将深入探讨可变进气系统的工作原理及其对发动机性能的影响。

首先，让我们来了解一下可变进气系统的基本构成。

可变进气系统通常由进气歧管、进气门、进气道长度调节装置和控制单元等部件组成。

进气歧管负责将空气引入发动机，进气门则控制空气的流量，而进气道长度调节装置则根据发动机转速的变化，调节进气道的长度和形状，以实现最佳的进气效果。

控制单元则根据发动机负荷、转速等参数，来控制进气道长度调节装置的工作。

接下来，我们将详细介绍可变进气系统的工作原理。

在低转速时，发动机需要更多的进气量来提高动力输出，此时进气道长度调节装置会调节进气道的长度，使得空气在进入气缸前能够更好地旋涡和充分混合，从而提高燃烧效率和动力输出。

而在高转速时，发动机需要更多的空气流量来满足燃烧需求，此时进气道长度调节装置会调节进气道的长度和形状，以减小进气阻力，提高空气流量，从而提高发动机的输出功率。

此外，可变进气系统还可以通过改变进气道的长度和形状，来优化发动机在不同转速下的进气效果，减少进气阻力和涡流损失，提高燃烧效率和动力输出。

这种技术不仅可以提高发动机的动力性能，还可以提高燃油经济性，减少排放，符合现代汽车节能环保的发展趋势。

总的来说，可变进气系统通过调节进气道的长度和形状，来实现在不同转速下的最佳进气效果，从而提高发动机的动力性能和燃油经济性。

它是现代汽车发动机中一种常见的技术，对提高发动机性能和节能环保具有重要意义。

希望本文能够帮助您更好地了解可变进气系统的工作原理及其对发动机性能的影响。

可变进气系统的工作原理
可变进气系统是指根据发动机负荷和转速的变化，通过改变进气道的长度和形状，以调整进气量和进气流速，从而提高发动机的燃烧效率和动力输出。

可变进气系统的工作原理是通过改变进气道长度或形状，来改变进气气流的速度和涡流的产生，从而优化进气气流的进入和充满气缸的效果。

可变进气系统的工作原理可以分为两种类型，一种是通过可变进气道长度来实现，另一种是通过可变进气道形状来实现。

通过改变进气道长度来实现可变进气系统的工作原理，通常采用可变长度进气歧管或可变长度进气道。

当发动机转速较低时，进气道长度会被调整为较长，这样可以增加进气气流的速度和涡流的产生，提高进气效率，从而提高低转速下的动力输出和燃烧效率。

而当发动机转速较高时，进气道长度会被调整为较短，这样可以减小进气道的阻力，提高高转速下的动力输出和燃烧效率。

通过改变进气道形状来实现可变进气系统的工作原理，通常采用可变长度进气道或可变截面进气道。

当发动机负荷较低时，进气道形状会被调整为较小的截面或较窄的形状，这样可以提高进气气
流的速度和涡流的产生，提高低负荷下的动力输出和燃烧效率。

而当发动机负荷较高时，进气道形状会被调整为较大的截面或较宽的形状，这样可以减小进气道的阻力，提高高负荷下的动力输出和燃烧效率。

总的来说，可变进气系统的工作原理是通过改变进气道的长度和形状，来调整进气气流的速度和涡流的产生，从而优化进气气流的进入和充满气缸的效果，提高发动机的燃烧效率和动力输出。

这种系统的应用可以使发动机在不同工况下都能够获得最佳的进气效果，从而提高整车的性能和燃油经济性。

可变配气定时机构的工作原理1. 引言哎呀，大家好！今天咱们聊聊一个不常见但非常有趣的汽车技术——可变配气定时机构。

可能你会觉得这名字听起来有点晦涩，但别担心，咱们就像喝茶聊天一样，轻松愉快地把这个问题搞定。

你要知道，这玩意儿可是车子里的一块“宝”，它能让你的汽车在不同的条件下表现得更加出色。

所以，准备好了吗？咱们一起来深入了解一下吧！2. 可变配气定时机构的基础2.1 什么是可变配气定时机构？简单来说，可变配气定时机构就像是汽车引擎里的“调音师”，负责调节发动机的进气和排气时机。

就像你调节音响的音量，调得恰到好处才能听到美妙的音乐。

这玩意儿的任务就是让发动机在不同的工作状态下都能表现得最好。

你可以把它想象成一个聪明的助手，随时根据需求调整“工作节奏”。

2.2 为啥需要可变配气定时机构？那有人可能会问了，咱们的车子不是按部就班地工作吗？怎么突然需要个“调音师”了？其实不然。

发动机在不同的转速下，需要的空气量和排气量都不一样。

就像人吃饭一样，慢跑的时候吃点小零食，长途旅行时吃顿大餐，才能满足不同的需求。

这时候，传统的配气定时机构可能就有点力不从心了，这就需要“可变”这个功能来帮忙了！3. 可变配气定时机构的工作原理3.1 如何工作？可变配气定时机构的工作原理其实挺聪明的。

它通过调整气门的开启和关闭时间来优化发动机的性能。

就像你调整闹钟的时间，以便在最佳时刻醒来一样。

这个“调节”可以通过电子控制系统来实现，既方便又精准。

具体来说，它的“调节”方式有很多种，比如用油压、机械装置等。

这些方式都是为了确保你的车子在各种驾驶条件下都能展现出最佳状态。

3.2 工作中的好处让我们看看这位“调音师”到底带来了哪些好处。

首先，油耗会降低。

你想啊，车子如果能根据不同的情况来调整工作状态，油耗自然会变得更加经济。

其次，动力输出会更平顺。

比如你在高速公路上开车时，车子的表现就会更稳定，不会出现动力不足的情况。

最后，发动机的排放也会减少，简直是一举多得！所以，看看这“调音师”真是个不得了的角色。

大众奥迪可变配气机构的工作原理引言：现代发动机配备了一些先进技术，例如直喷、可变气门正时以及可变配气机构等。

可变配气机构技术是随着电子控制技术的发展而出现的。

本文将对大众奥迪可变配气机构的工作原理进行详细介绍。

一、配气机构的作用配气机构是发动机作为四冲程原理的关键部分，因为它负责在准确的时间点打开和关闭进气门和排气门，以确保燃烧室的精确时序。

随着最新技术的出现，可以控制这种时序的方法变得更加灵活。

可变配气机构就是一项新技术。

二、可变配气机构的原理可变配气机构的原理是在进气道和排气道上添加控制单元，这些单元将负责变化进气道和排气道的形状和大小，以确保发动机的有效性和效率。

因此，可变配气机构与常规配气机构的不同之处在于，后者始终保持相同的进气道和排气道形状和大小。

可变配气机构通常分为两种类别。

第一种是偏心轮和传动轮机械驱动的机械可变配气机构，第二种是电动活塞式可变配气机构。

大众奥迪采用的是后者。

三、大众奥迪的可变配气机构大众奥迪的可变配气机构可以实现气门的无级可调节。

它由电动活塞（也被称为液压缸、液压装置）组成，扮演开关进气和排气门的角色。

活塞被控制器指示，以打开或关闭气门，并可在进气和排气模式之间切换。

这种液压装置的优点是响应时间快，工作稳定、扭矩高，加速和降速更加平顺，可确保最佳的燃油经济性和性能表现。

大众奥迪的可变配气机构的一个有趣之处是它可以自适应不同的驾驶条件和方式，以确保最可靠的运行并创造出发动机的性能最大化。

四、总结通过上述分析，我们可以发现，可变配气机构可以提高发动机的性能和燃油经济性，同时也可以适应不同的驾驶环境和条件。

大众奥迪的可变配气机构是一种优秀的技术，它可以帮助汽车制造商生产出更加可靠和高效的发动机，并为用户创造更加优质的驾驶体验。

发动机可变配气机构的设计1. 引言发动机可变配气机构是现代内燃机的重要组成部分，它可以根据不同的工况和需求，调整气门的开启和关闭时间、持续时间和相位，以优化燃烧过程，提高发动机的性能和燃油经济性。

本文将介绍发动机可变配气机构的设计原理、常用类型以及设计要点。

2. 可变配气机构的设计原理可变配气机构的设计原理是通过控制气门的开启和关闭时间、持续时间和相位，调整气门的进气和排气过程，以优化燃烧过程。

常见的设计原理包括：2.1 摇臂式可变配气机构摇臂式可变配气机构通过调整摇臂的长度和几何结构，控制气门的开闭，实现可变配气。

该设计原理简单、成本较低，适用于低功率发动机。

2.2 凸轮轴式可变配气机构凸轮轴式可变配气机构通过调整凸轮轴的轴向和回转角度，控制气门的开闭，实现可变配气。

该设计原理适用于高功率发动机，可以实现更精确的气门控制。

2.3 电控可变配气机构电控可变配气机构通过电控系统控制气门的开闭，实现可变配气。

该设计原理可以实现更高的控制精度和灵活性，但成本相对较高。

3. 可变配气机构的类型可变配气机构的类型多种多样，常见的类型包括：3.1 机械式可变配气机构机械式可变配气机构通过机械结构实现气门的可变控制，包括摇臂式可变配气机构和凸轮轴式可变配气机构。

3.2 液压式可变配气机构液压式可变配气机构通过液压系统实现气门的可变控制，可以实现更高的控制精度和灵活性。

3.3 电控式可变配气机构电控式可变配气机构通过电控系统实现气门的可变控制，可以实现精确的气门控制。

4. 可变配气机构的设计要点设计可变配气机构时需要注意以下要点：4.1 控制精度可变配气机构的控制精度决定了发动机的性能和燃油经济性，需要确保气门的开闭时间、持续时间和相位的准确控制。

4.2 结构可靠性可变配气机构的结构需要满足发动机工作的稳定性和可靠性要求，同时要考虑结构的重量和成本。

4.3 耐久性可变配气机构需要具备良好的耐久性，能够承受高频率的工作循环和高温高压的工作环境。

奔驰可变配气机构结构与工作原理引言：随着汽车技术的不断发展，可变配气机构在发动机领域中扮演着越来越重要的角色。

奔驰作为一家享有盛誉的汽车制造商，其可变配气机构的设计和工作原理备受关注。

本文将以奔驰可变配气机构的结构与工作原理为主题，深入探讨其技术特点和优势。

一、奔驰可变配气机构的结构奔驰可变配气机构由凸轮轴、凸轮轴调节器、凸轮轴驱动装置和控制系统等组成。

其中，凸轮轴是传输动力的核心部件，凸轮轴调节器负责调节凸轮轴的相位，凸轮轴驱动装置提供凸轮轴的旋转动力，控制系统则负责监控和调整凸轮轴的工作状态。

1. 凸轮轴：奔驰可变配气机构的凸轮轴采用了特殊的设计，以实现可变的凸轮形状和凸轮轴相位的调节。

凸轮轴的形状可以根据不同的工况和驾驶需求进行调整，从而实现更高效的燃烧和更低的排放。

此外，凸轮轴还通过凸轮提供了气门的开启和关闭控制。

2. 凸轮轴调节器：奔驰可变配气机构的凸轮轴调节器采用了液压或电动驱动的可变凸轮轴齿轮机构。

凸轮轴调节器可以根据驾驶条件和发动机负荷实时调整凸轮轴的相位。

通过改变凸轮轴的相位，可以调整气门的开启和关闭时间，从而优化燃烧过程，提高发动机的功率和燃油经济性。

3. 凸轮轴驱动装置：奔驰可变配气机构的凸轮轴驱动装置通常采用链条传动或齿轮传动。

这种传动方式能够有效地将发动机的动力传递给凸轮轴，确保凸轮轴的正常旋转。

同时，凸轮轴驱动装置还能根据凸轮轴调节器的指令调整凸轮轴的相位，以实现精确的凸轮控制。

4. 控制系统：奔驰可变配气机构的控制系统是整个系统的核心部分。

它通过传感器实时监测发动机的工作状态和驾驶条件，并根据这些信息控制凸轮轴调节器的运动。

控制系统能够根据不同的驾驶需求和发动机负荷自动调整凸轮轴的相位，以实现最佳的燃烧效果和动力输出。

二、奔驰可变配气机构的工作原理奔驰可变配气机构的工作原理基于凸轮轴相位的调节和凸轮形状的变化。

在发动机工作过程中，控制系统根据驾驶条件和发动机负荷的要求，通过控制凸轮轴调节器的运动，改变凸轮轴的相位和凸轮的形状。

可变进气系统的工作原理
可变进气系统是现代汽车发动机中的重要部件，它通过调节进气道的长度和形状，以实现在不同转速和负荷下的最佳进气效果。

其工作原理主要包括以下几个方面：
首先，可变进气系统通过改变进气道的长度来实现不同转速下的最佳进气效果。

在低转速时，进气道较长，可以增加进气流速和进气量，提高气缸充填效率，从而提高发动机的输出功率和扭矩。

而在高转速时，进气道缩短，可以减少进气道的阻力，提高进气效率，使发动机更加顺畅地运转。

其次，可变进气系统还可以通过改变进气道的形状来实现不同负荷下的最佳进
气效果。

在部分负荷工况下，通过改变进气道的形状，可以使进气气流更加紊乱，增加气缸内的气流速度和涡流强度，从而提高燃烧效率，降低排放。

而在全负荷工况下，进气道形状的改变可以使进气气流更加顺畅，降低进气道的阻力，提高进气效率，使发动机输出更大功率。

另外，可变进气系统还可以通过调节进气门的开闭时机和持续时间来实现不同
工况下的最佳进气效果。

在不同转速和负荷下，通过合理调节进气门的开闭时机和持续时间，可以使气缸内的进气量和进气速度得到最佳匹配，提高燃烧效率，降低排放，同时也能够提高发动机的输出功率和扭矩。

综上所述，可变进气系统通过改变进气道的长度和形状，调节进气门的开闭时
机和持续时间，实现在不同转速和负荷下的最佳进气效果，从而提高发动机的输出功率和扭矩，降低燃油消耗和排放，是现代汽车发动机中不可或缺的重要部件。

可变进气系统的工作原理
可变进气系统是一种根据发动机负荷和转速变化而调节进气管道长度或截面积的机械装置。

它的工作原理可以简洁地描述为以下几个步骤：
1. 监测发动机工作条件：可变进气系统通过传感器监测发动机的负荷和转速等工作条件。

2. 信号传递给控制单元：监测到的工作条件的信号被传递给发动机控制单元。

3. 根据工作条件调节进气系统：根据收到的信号，控制单元会相应地调节可变进气系统的设置。

4. 调节进气道长度或截面积：可变进气系统会根据控制单元的指示，调节进气道的长度或截面积。

5. 优化发动机性能：通过调节进气道长度或截面积，可变进气系统可以改变发动机的进气阻力、流速和涡流组织，以优化发动机性能。

通过实时监测发动机工作条件并相应地调节进气系统，可变进气系统可以提供更大的扭矩输出、更快的加速响应和更高的燃烧效率。

这种系统在不同工况下可以优化发动机的输出性能，并提供更好的燃油经济性和低排放。
