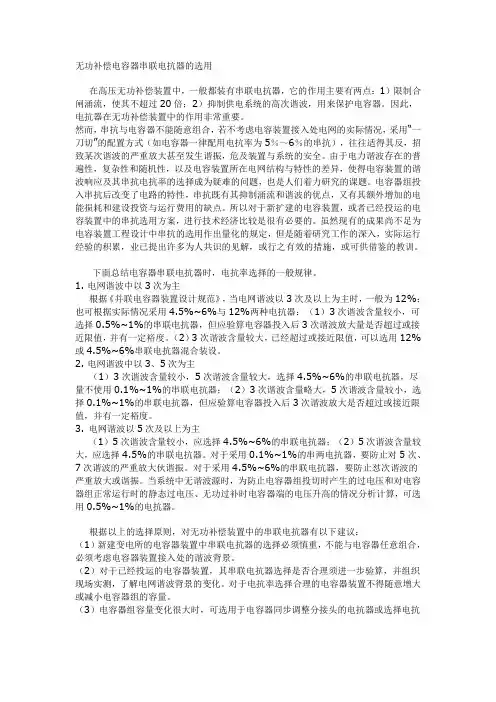

无功补偿电容器串联电抗器的选用在高压无功补偿装置中，一般都装有串联电抗器，它的作用主要有两点：1）限制合闸涌流，使其不超过20倍；2）抑制供电系统的高次谐波，用来保护电容器。

因此，电抗器在无功补偿装置中的作用非常重要。

然而，串抗与电容器不能随意组合，若不考虑电容装置接入处电网的实际情况，采用“一刀切”的配置方式（如电容器一律配用电抗率为5％～6％的串抗），往往适得其反，招致某次谐波的严重放大甚至发生谐振，危及装置与系统的安全。

由于电力谐波存在的普遍性，复杂性和随机性，以及电容装置所在电网结构与特性的差异，使得电容装置的谐波响应及其串抗电抗率的选择成为疑难的问题，也是人们着力研究的课题。

电容器组投入串抗后改变了电路的特性，串抗既有其抑制涌流和谐波的优点，又有其额外增加的电能损耗和建设投资与运行费用的缺点。

所以对于新扩建的电容装置，或者已经投运的电容装置中的串抗选用方案，进行技术经济比较是很有必要的。

虽然现有的成果尚不足为电容装置工程设计中串抗的选用作出量化的规定，但是随着研究工作的深入，实际运行经验的积累，业已提出许多为人共识的见解，或行之有效的措施，或可供借鉴的教训。

下面总结电容器串联电抗器时，电抗率选择的一般规律。

1. 电网谐波中以3次为主根据《并联电容器装置设计规范》，当电网谐波以3次及以上为主时，一般为12%；也可根据实际情况采用4.5%~6%与12%两种电抗器：（1）3次谐波含量较小，可选择0.5%~1%的串联电抗器，但应验算电容器投入后3次谐波放大量是否超过或接近限值，并有一定裕度。

（2）3次谐波含量较大，已经超过或接近限值，可以选用12%或4.5%~6%串联电抗器混合装设。

2. 电网谐波中以3、5次为主（1）3次谐波含量较小，5次谐波含量较大，选择4.5%~6%的串联电抗器，尽量不使用0.1%~1%的串联电抗器；（2）3次谐波含量略大，5次谐波含量较小，选择0.1%~1%的串联电抗器，但应验算电容器投入后3次谐波放大是否超过或接近限值，并有一定裕度。

无功补偿元件的选型与应用电容电抗无功补偿是电力系统中的一项重要技术，通过补偿系统的无功功率，可以提高电力系统的功率因数，减少传输损耗，改善电压质量，提高系统的稳定性和运行效率。

其中，无功补偿元件在无功补偿系统中起着至关重要的作用，选型合适的无功补偿元件对于实现系统的无功补偿效果至关重要。

本文将就无功补偿元件的选型与应用电容电抗展开论述。

一、电容器与电抗器的作用与特点电容器和电抗器是无功补偿中常用的两种元件，它们在电力系统中具有各自独特的作用与特点。

1. 电容器的作用与特点电容器是一种能够提供无功功率的无源元件，其主要作用是通过供给感性无功功率来补偿系统中所需要的容性无功功率。

其特点如下：（1）电容器对系统的电压有一定的提高作用，可以改善供电电压质量。

（2）电容器可以提供快速的无功功率响应，对于电压波动较大的电力系统特别适用。

（3）电容器的无功功率消耗低，效率高，对于降低系统的无功功率损耗有明显的作用。

2. 电抗器的作用与特点电抗器是一种能够吸收无功功率的支路元件，其主要作用是通过消耗容性无功功率来补偿系统中所需要的感性无功功率。

其特点如下：（1）电抗器可以阻碍无功功率的传输，减少无功功率的流动。

（2）电抗器可以起到稳压作用，抑制电压的过高或过低；同时，也可以减轻电压波动对系统的影响。

（3）电抗器的无功功率消耗较大，效率相对较低，但其信号响应时间短，对电压波动有较好的抑制作用。

二、无功补偿元件的选型原则在进行无功补偿系统设计时，正确选型无功补偿元件是确保系统性能的关键一步。

以下是无功补偿元件选型的原则：1. 功率匹配原则无功补偿元件选型时，应根据系统的无功功率需要进行功率匹配。

对于容性无功功率，应选用电容器进行补偿；对于感性无功功率，应选用电抗器进行补偿。

2. 频率适应原则无功补偿元件的选型应考虑其在系统频率下的特性参数，确保其与系统频率相匹配。

一般情况下，无功补偿元件的频率适应范围应在±0.5%之内。

3
什么是无功功率
� 从物理概念来解释容性无功功率：由于电容器是贮 藏电场能量的元件，当电容器加上交流电压后，电 压交变时，相应的电场能量也随着变化。当电压增 大，电流及电场能量也就相应加强，此时电容器的 电场能量就将外电源供给的能量以电场能量形式贮 藏起来；当电压减小和电场能量减弱时，电容器把 电场能量释放并输回到外面电路中。交流电容电路 不消耗功率，电路中仅是电源能量与电场能量之间 的往复转换。
7
什么是功率因数
� 非正弦电路的功率因数：
P=UI1 cosφ 1
Q=UI1sinφ 1
S=UI
此时非正弦电路功率因数为：λ = P = I1 cosΦ
UI I
1
式中：cosφ 1—基波功率因数 I1—基波电流
I—总电流
由上式可以看出：功率因数是由基波电流相移和电 流波形畸变两个因素决定的。总电流可以看成由三 个分量，基波有功电流、基波无功电流和谐波电流 组成。
� 需要注意的是：若电容器的实际运行电压与 电容器的额定电压不一致，则电容器的实际 补偿容量QC1为
QC1 =⎝⎜⎜⎛UUNCW⎠⎟⎟⎞2QNC
式中：UW—电容器的实际运行电压 UNC—电容器的额定电压 QNC—电容器的额定容量
26
电容器直接补偿的危害及防范措施
� 随着电力电子技术的飞跃发展，我国的工矿企业中 大量的使用以晶闸管为主要开关器件的整流及变频 设备，这些设备都是产生大量谐波的发源地。我们 在许多工矿企业中，经常遇到这样的情况，无功功 率补偿装置（电容器直接补偿）投入后，供电设备 中的电器件（包括变压器、电抗器、电容器、自动 开关、接触器、继电器）经常损坏，这就是谐波电 流被电容器直接补偿引起的谐波放大后而造成的。
19

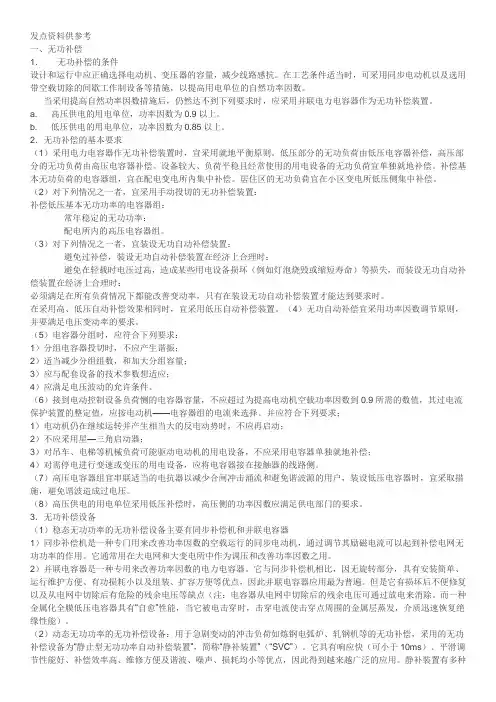

发点资料供参考一、无功补偿1．无功补偿的条件设计和运行中应正确选择电动机、变压器的容量，减少线路感抗。

在工艺条件适当时，可采用同步电动机以及选用带空载切除的间歇工作制设备等措施，以提高用电单位的自然功率因数。

当采用提高自然功率因数措施后，仍然达不到下列要求时，应采用并联电力电容器作为无功补偿装置。

a. 高压供电的用电单位，功率因数为0.9以上。

b. 低压供电的用电单位，功率因数为0.85以上。

2．无功补偿的基本要求（1）采用电力电容器作无功补偿装置时，宜采用就地平衡原则。

低压部分的无功负荷由低压电容器补偿，高压部分的无功负荷由高压电容器补偿。

设备较大、负荷平稳且经常使用的用电设备的无功负荷宜单独就地补偿。

补偿基本无功负荷的电容器组，宜在配电变电所内集中补偿。

居住区的无功负荷宜在小区变电所低压侧集中补偿。

（2）对下列情况之一者，宜采用手动投切的无功补偿装置：补偿低压基本无功功率的电容器组：常年稳定的无功功率：配电所内的高压电容器组。

（3）对下列情况之一者，宜装设无功自动补偿装置：避免过补偿，装设无功自动补偿装置在经济上合理时：避免在轻载时电压过高，造成某些用电设备损坏（例如灯泡烧毁或缩短寿命）等损失，而装设无功自动补偿装置在经济上合理时：必须满足在所有负荷情况下都能改善变动率，只有在装设无功自动补偿装置才能达到要求时。

在采用高、低压自动补偿效果相同时，宜采用低压自动补偿装置。

（4）无功自动补偿宜采用功率因数调节原则，并要满足电压变动率的要求。

（5）电容器分组时，应符合下列要求：1）分组电容器投切时，不应产生谐振；2）适当减少分组组数，和加大分组容量；3）应与配套设备的技术参数想适应；4）应满足电压波动的允许条件。

（6）接到电动控制设备负荷恻的电容器容量，不应超过为提高电动机空载功率因数到0.9所需的数值，其过电流保护装置的整定值，应按电动机——电容器组的电流来选择。

并应符合下列要求；1）电动机仍在继续运转并产生相当大的反电动势时，不应再启动；2）不应采用星—三角启动器；3）对吊车、电梯等机械负荷可能驱动电动机的用电设备，不应采用电容器单独就地补偿；4）对需停电进行变速或变压的用电设备，应将电容器接在接触器的线路侧。

电容无功补偿原理
电容无功补偿是一种电力系统中常用的措施，通过添加电容器来提供无功功率，从而改善电力系统的功率因数。

其原理基于电容器具有存储和释放电能的能力。

在电力系统中，电流由有功分量和无功分量组成。

有功功率用于供应实际的负载功率需求，而无功功率用于维持电力系统的稳定性和电压质量。

功率因数是衡量电力系统负载对电源的有功功率利用效率的指标，它描述了有功功率和视在功率之间的关系。

当电力系统的功率因数较低时，系统的无功功率需求较大，这会导致电压下降、能源浪费以及系统效率降低。

为了改善功率因数和减少无功功率，电容无功补偿可以被应用。

电容器连接到电力系统中，在负载端补充无功功率，并改善功率因数。

当负载需要无功功率时，电容器通过释放储存的电能来满足这一需求；而当负载产生多余的无功功率时，电容器则可以吸收多余的无功功率来维持系统的平衡。

通过电容无功补偿，系统的功率因数可以得到改善，无功功率的流动得到控制，系统的电压稳定性得到提升，能源浪费得到减少。

同时，这种补偿措施对电力系统的可靠性和稳定性也有积极的影响。

总而言之，电容无功补偿利用电容器的储能和释能能力来提供无功功率，从而改善电力系统的功率因数，减少能源浪费，并
提高电压质量和系统的稳定性。

这是一种有效的电力系统优化措施。

无功补偿的工作原理、知识及作用无功补偿的工作原理、知识及作用无功补偿技术是一种有效的电力质量控制手段，它能够提高电网稳定性，减少传输线路损耗，改善电能质量，节约能源等。

本文将从三个方面来详细介绍无功补偿技术的工作原理、知识及其作用。

一、工作原理在普通交流电路中，电源通过交流电流按照正弦周期性地向负载供电。

正如你所知，电机、变压器等负载不仅需要有有功电能供应，还需要有一定量的无功电能供应。

无功电能是交流电路中存在的必不可少的电能，但它又不能像有功电能一样用来做功，只能在电路中流动和存储，因此它的存在对电力系统质量、稳定性都产生了一定的影响。

无功补偿的工作原理就是在电网中加入合适的电容、电感等装置，通过不同的相位调节，使无功电流最终流向电容、电感等负载中，从而减少了在负载中的无功功率的流失，达到了节约能源的目的。

二、知识范畴无功补偿涉及到的知识范畴非常广泛，在这里仅仅列举一些基本概念，帮助读者对无功补偿有一个大体的认识。

1. 有功电能与无功电能在电路中，有功电能是指可以被负载转换为有用功的电能，如电机，灯具等等。

而无功电能则是不能被直接转换为有用功而只能流动在线路上面的电能。

2. 电容（Capacitor）电容是一种被广泛应用在电路中的元素，它能够存储电能，同时在交流电路中，它可以用来吸收流经其上的无功电流。

3. 电抗器（Reactor）电抗器是在电路中用来添置电感的元素，能够通过面向性线圈来增大电流的阻抗值，从而限制交流电路中的电流值。

三、作用及应用1. 防止电压波动长时间交流电路会产生电压跌落和波动，而无功补偿技术正是利用电容来吸收无功功率，使交流电路中的电压波动减至最小，从而稳定电网的正常运转。

2. 消除应用负载的谐波在当今的市场上，高频电子设备等负载都会引起无功功率的增大，而无功补偿技术则可以消除电网内的一些谐波负载，从而提高电能质量。

3. 提高传输线路的运行效率由于长距离传输中无功功率的流动，会导致传输线路中出现能量损失，形成线路热，进而影响传输的效率。

5 7.5 10 12 14 15 16 20 24 25 30 35 40 45 50 60 80
0.3 0.45 0.6 0.72 0.84 0.9 0.96 1.2 1.44 1.5 1.8 2.1 2.4 2.7 3 3.6 4.8

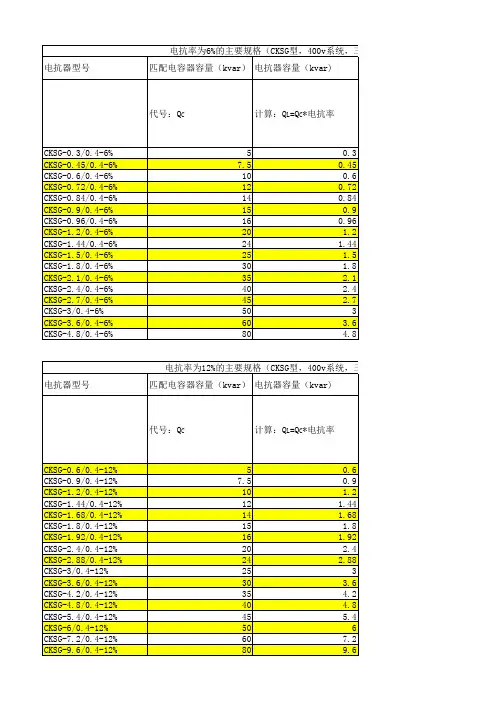

电抗率为12%的主要规格（CKSG型，400v系统，三相，电抗率为12%，匹配电容器额 电抗器型号 匹配电容器容量（kvar） 电抗器容量（kvar)
00v系统，三相，电抗率为6%，匹配电容器额定电压450V） 电感量（mH） 额定电流（A） 实际无功补偿容量 （kvar） 实际电容两端电压 Ug=400V/(1-电抗率)，然 后按电容无功容量与电压 平方成正比来计算，然后 再减去电抗的感性无功得 出尽容性无功。 4.17 6.26 8.34 10.01 11.68 12.51 13.34 16.68 20.02 20.85 25.02 29.19 33.36 37.53 41.70 50.04 66.72
公式： QL=(QC/480V)V (2*3.14*50*L) 3×17.61 3×11.74 3×8.81 3×7.34 3×6.29 3×5.87 3×5.5 3×4.4 3×3.67 3×3.52 3×2.94 3×2.52 3×2.2 3×1.96 3×1.76 3×1.47 3×1.1 6 9 12 14.4 16.8 18 19.2 24.1 28.9 30.1 36.1 42.1 48.1 54.1 60.1 72.2 96.2
制作日期：2015-1-5
5 7.5 10 12 14 15 16 20 24 25 30 35 40 45 50 60 80
0.6 0.9 1.2 1.44 1.68 1.8 1.92 2.4 2.88 3 3.6 4.2 4.8 5.4 6 7.2 9.6

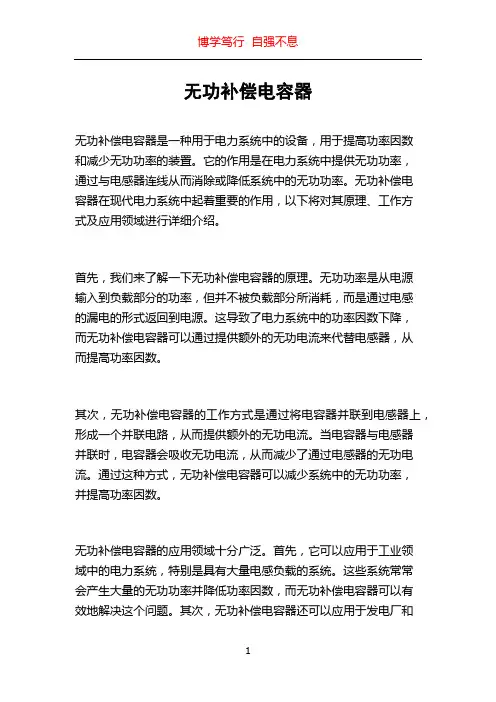

无功补偿电容器无功补偿电容器是一种用于电力系统中的设备，用于提高功率因数和减少无功功率的装置。

它的作用是在电力系统中提供无功功率，通过与电感器连线从而消除或降低系统中的无功功率。

无功补偿电容器在现代电力系统中起着重要的作用，以下将对其原理、工作方式及应用领域进行详细介绍。

首先，我们来了解一下无功补偿电容器的原理。

无功功率是从电源输入到负载部分的功率，但并不被负载部分所消耗，而是通过电感的漏电的形式返回到电源。

这导致了电力系统中的功率因数下降，而无功补偿电容器可以通过提供额外的无功电流来代替电感器，从而提高功率因数。

其次，无功补偿电容器的工作方式是通过将电容器并联到电感器上，形成一个并联电路，从而提供额外的无功电流。

当电容器与电感器并联时，电容器会吸收无功电流，从而减少了通过电感器的无功电流。

通过这种方式，无功补偿电容器可以减少系统中的无功功率，并提高功率因数。

无功补偿电容器的应用领域十分广泛。

首先，它可以应用于工业领域中的电力系统，特别是具有大量电感负载的系统。

这些系统常常会产生大量的无功功率并降低功率因数，而无功补偿电容器可以有效地解决这个问题。

其次，无功补偿电容器还可以应用于发电厂和变电站中，以稳定电网的电压和频率。

此外，它还可以用于住宅和商业建筑中，以减少无功功率并提高电力系统的效率。

此外，无功补偿电容器还具有一些优点。

首先，它可以帮助降低电力系统中的线损，减少能源浪费。

其次，它可以提高电力系统的可靠性和稳定性，减少电力故障的风险。

此外，无功补偿电容器还可以降低电力系统的运行成本，提高能源利用效率。

然而，无功补偿电容器也存在一些注意事项。

首先，过度使用无功补偿电容器可能导致电力系统的谐波问题。

谐波是指电力系统中存在的频率是基频的整数倍的电流和电压，它们可能对电力系统产生不利的影响。

因此，在使用无功补偿电容器时，需要进行适当的设计和安装，以避免谐波问题的发生。

其次，无功补偿电容器适用于一些特定的电力系统，对于其他类型的系统可能不适用。

电容器和电抗器的无功补偿原理
防涌流如：阻尼电抗器2 调谐-谐振点调至204HZ或者是189HZ 或者133HZ通常有6%、7%、14%电抗器3 滤波电抗器，应用于无源滤波器中，谐振点调至谐波附近，主要作用是与电容串联形成对某一次谐波的低阻抗回路，被动吸收系统谐波至于电抗器的补偿作用，应该是在电容器补偿的时候调谐、滤波用的电抗器据我所知没有补偿的效果功率因数既然表示了总功率中有功功率所占的比例，显然在任何情况下功率因数都不可能大于1。

由功率三角形可见，当Ф=0即交流电路中电压与电流同相位时，有功功率等于视在功率。

这时cosФ的值最大，即cosФ=1，当电路中只有纯阻性负载，或电路中感抗与容抗相等时，才会出现这种情况。

感性电路中电流的相位总是滞后于电压，此时0<Ф<90，此时称电路中有“滞后”的cosФ；而容性电路中电流的相位总是超前于电压，这时-90<Ф<0，称电路中有“超前”的cosФ。

功率因数的计算方式很多，主要有直接计算法和查表法。

常用的计算公式为：功率因数计算公式由于感性、容性或非线性负荷的存在，导致系统存在无功功率，从而导致有功功率不等于视在功率，三者之间关系如下：S^2=P^2+Q^2一种有源功率因数校正电路；S为视在功率，P为有功功率，Q为无功功率。

三者的单位分别为VA（或kVA），W（或kW），Var（或kVar）。

第 1 页共 1 页。

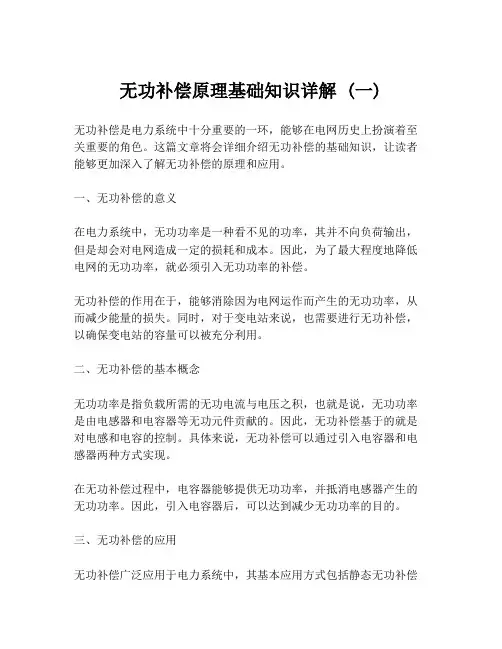

无功补偿原理基础知识详解 (一)无功补偿是电力系统中十分重要的一环，能够在电网历史上扮演着至关重要的角色。

这篇文章将会详细介绍无功补偿的基础知识，让读者能够更加深入了解无功补偿的原理和应用。

一、无功补偿的意义在电力系统中，无功功率是一种看不见的功率，其并不向负荷输出，但是却会对电网造成一定的损耗和成本。

因此，为了最大程度地降低电网的无功功率，就必须引入无功功率的补偿。

无功补偿的作用在于，能够消除因为电网运作而产生的无功功率，从而减少能量的损失。

同时，对于变电站来说，也需要进行无功补偿，以确保变电站的容量可以被充分利用。

二、无功补偿的基本概念无功功率是指负载所需的无功电流与电压之积，也就是说，无功功率是由电感器和电容器等无功元件贡献的。

因此，无功补偿基于的就是对电感和电容的控制。

具体来说，无功补偿可以通过引入电容器和电感器两种方式实现。

在无功补偿过程中，电容器能够提供无功功率，并抵消电感器产生的无功功率。

因此，引入电容器后，可以达到减少无功功率的目的。

三、无功补偿的应用无功补偿广泛应用于电力系统中，其基本应用方式包括静态无功补偿和动态无功补偿。

静态无功补偿通常采用电容器组，作为一种被动补偿，其主要作用在于动态地响应网络的无功电流需求。

动态无功补偿则是采用高速控制系统，能够快速控制电网内的电容器或电感器，以实现电网的快速校正。

四、无功补偿的影响无功补偿存在对电力系统产生多种影响问题，包括电网安全性、稳定性、综合能量效率等。

通过合理的无功补偿方式，电网络可以在保持良好质量的情况下，尽可能地减少无功功率损失。

同时，不合理的无功补偿方式也会给电力系统带来消极影响，甚至影响电能的稳定供应。

五、无功补偿的发展趋势全球范围内，无功补偿技术的不断发展，使其不断适应复杂的电力系统环境，为保障电力系统的安全运行提供了重要的技术手段。

在未来的发展中，随着国家能源政策的调整，无功补偿将呈现更加广泛的应用景观，为保障电力系统的安全供应提供更加重要的技术支撑。

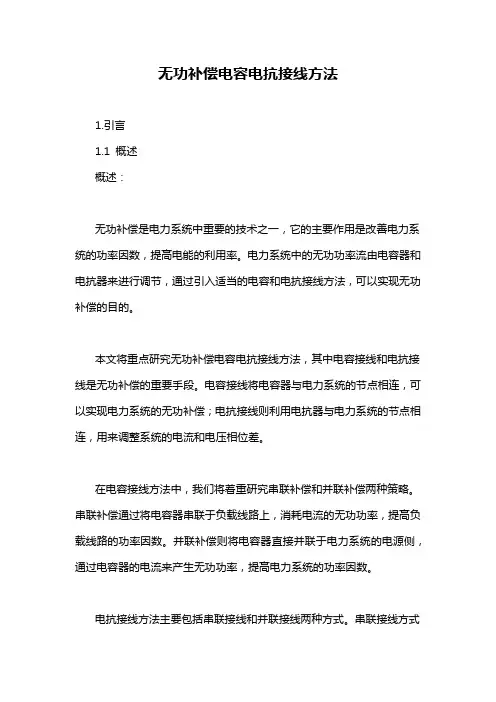

无功补偿电容电抗接线方法1.引言1.1 概述概述：无功补偿是电力系统中重要的技术之一，它的主要作用是改善电力系统的功率因数，提高电能的利用率。

电力系统中的无功功率流由电容器和电抗器来进行调节，通过引入适当的电容和电抗接线方法，可以实现无功补偿的目的。

本文将重点研究无功补偿电容电抗接线方法，其中电容接线和电抗接线是无功补偿的重要手段。

电容接线将电容器与电力系统的节点相连，可以实现电力系统的无功补偿；电抗接线则利用电抗器与电力系统的节点相连，用来调整系统的电流和电压相位差。

在电容接线方法中，我们将着重研究串联补偿和并联补偿两种策略。

串联补偿通过将电容器串联于负载线路上，消耗电流的无功功率，提高负载线路的功率因数。

并联补偿则将电容器直接并联于电力系统的电源侧，通过电容器的电流来产生无功功率，提高电力系统的功率因数。

电抗接线方法主要包括串联接线和并联接线两种方式。

串联接线方式将电抗器连接到电力系统的节点处，可以调整系统的电流相位差，减小无功功率的流动。

并联接线方式则将电抗器直接并联至电力系统的负载端，通过电抗器的电流来补偿电力系统的无功功率，提高系统功率因数。

通过研究电容电抗接线方法，可以有效地调整电力系统的无功功率流，改善电力网络的功率因数，提高电力系统的稳定性和经济性。

本文将详细阐述各种无功补偿电容电抗接线方法的原理、特点和应用，以期为电力系统的无功补偿提供理论指导和技术支持。

文章结构部分的内容应该包括以下几个方面：1.2 文章结构本文主要分为引言、正文和结论三个部分。

其中，引言部分主要概述了本文的内容和目的；正文部分介绍了无功补偿的概述和电容电抗接线方法；最后，结论部分对全文进行总结，并对未来可能的研究方向进行展望。

具体来说，引言部分会简要介绍无功补偿的概念和重要性，以及电容电抗接线方法在无功补偿中的应用。

同时，还会说明本文的目的和意义，为读者了解全文做出引导。

正文部分将详细介绍无功补偿的概述，包括无功补偿的基本原理、作用和常见的无功补偿设备。

无功补偿培训教程-基础篇扬帆 编著itisniceofyou@《全球电气》杂志社出版二〇〇五年十月序《无功补偿培训教程­­­基础篇》 是编者参考国内部分资料和著作并熔入自己的实践、 经验等集合而成。

目的并不在于以“书”的形式得到任何利益。

希望读者亦以此为基点，尊重编者意愿，勿以之做为商业用 途。

编者注重基础知识的推广和应用，以期得到良好的社会效益。

感谢所有曾经在一起工作过、奋斗过的同事们！ 在这里，我不能一一列举你们的名字。

特别感谢 L先生在我身处困境的时候，能够给予我充裕的时间完成此篇！由于个人水平有限，错误之处敬请读者原谅，内容仅供参考。

目 录低压无功补偿部分∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙1一、无功补偿基础知识∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙1（一）、功率、功率因数∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙1(二)、提高功率因数的意义∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙2（三）、 无功功率补偿的基本原理∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙2 （四）、 无功功率补偿的方法∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙2 （五）、并联电容器提高功率因数的原理∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙3 （六）、、并联电容器在电力系统中的作用∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙3二、并联电容器∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙5(一)、自愈式并联电容器∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙5（二）、 电容器运行标准∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙6 （三）、并联电容器与电力网的连接∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙7三、无功补偿装置∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙7（一）、采用电力电容器补偿的补偿装置——电容柜的种类∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙7 （二）、新式、老式无功补偿设备比较∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙7 （三）、可控硅式电容柜内部元器件的型号功能∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙8(四)、接触器式电容柜内部元器件的型号功能∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙8(五)、复合开关式电容柜内部元器件的型号功能∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙8(六)、电容柜的适用范围∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙8四、如何确定补偿容量∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙8五、如何计算补偿后的效益∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙12 高压无功补偿部分∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙16一、高压补偿的概述∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙16二、高压补偿与低压补偿的区别∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙16三、高压补偿成套装置中各器件及功能作用∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙16四、高压补偿电路原理图∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙17五、关于高压补偿的改造∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙18六、高压补偿容量的确定∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙18 计算例题部分∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙19 低压高压补偿调试部分∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙21 工艺材料部分∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙23 安全知识部分∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙31 功率因数调整电费办法∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙33 灯力分算∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙34 计量方式∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙34 变压器损失数据表∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙35低压无功补偿部分一、无功补偿基础知识（一）、功率、功率因数1、有功功率：在直流电路中，从电源输送到电器（负载）的电功率，是电压与电流的乘积，也就是 电器实际所吸收的功率。

无功补偿原理方法无功补偿是指在电力系统中，由于线路电抗、电容元件等所引起的无功功率的存在，通过采取适当的措施来补偿或减少无功功率，从而提高电力系统的功率因数，实现能源的合理利用。

无功补偿的原理和方法主要包括电容器补偿、电抗器补偿和静态无功发生器补偿等。

无功补偿的原理如下：1.电容器补偿原理：在电容器并联的电路中，电容器的电流领先于电压，通过增加电容器的电流，可以抵消负载电感引起的电流滞后，减少无功功率，提高功率因数。

2.电抗器补偿原理：电抗器可以产生感性电流或容性电流，通过合理选择电抗器的阻抗大小和相位关系，与负载的电感或电容进行串联或并联连接，从而达到补偿或减少无功功率的目的。

3.静态无功发生器补偿原理：通过采用静态无功发生器（如静态无功补偿装置，即SVC或STATCOM）来控制发生电流的相位和大小，实现对电网无功功率的补偿和控制。

无功补偿的方法主要有以下几种：1.电容器补偿方法：在需要补偿的电路中并联连接适当容量的电容器，通过调节补偿电容器的电压和电流来实现对无功功率的补偿。

电容器补偿主要适用于感性负载较大的情况，如电动机等。

2.电抗器补偿方法：在需要补偿的电路中串联或并联连接适当阻抗的电抗器，通过调节电抗器的阻抗大小和相位关系来实现对无功功率的补偿。

电抗器补偿主要适用于容性负载较大的情况，如电容器等。

3.静态无功发生器补偿方法：采用静态无功发生器装置，通过控制其输出电流的相位和大小，来实现对电网无功功率的补偿和控制。

静态无功发生器补偿技术具有响应速度快、补偿范围广、控制精度高等特点。

4.混合补偿方法：在电力系统中，可以结合多种补偿方法，如电容器补偿和电抗器补偿、电容器补偿和静态无功发生器补偿等，来实现对无功功率的补偿，以充分发挥各种补偿设备的优势，提高电力系统的功率因数。

总之，无功补偿是电力系统中重要的技术手段之一，通过合理的补偿措施，可以有效降低电网中的无功功率，提高功率因数，增强电力系统的稳定性和经济性。

静止无功补偿器SVC（主要用在高压场合）SVC装置主要由TCR（MCR）及FC两部分组成，即SVC=FC+TCR。

以TCR型SVC为例说明SVC工用原理（如下图所示）。

FC回路兼顾滤波及提供固定的容性无功功率Q FC ,TCR回路则通过控制晶闸管的触发角α的大小改变流过相控电抗器的电流，从而改变相控电抗器输出的感性无功Q TCR。

感性无功与容性相抵消，只要能做到系统无功Q=Q lod(负载所需）-Q FC+Q TCR≈0或常数，则能实现电网功率因数=常数，电压几乎不波动。

由于调节器的动态响应速度非常快，响应时间<10ms，即实现了无功功率的实时动态补偿。

特别对于三相交流电弧炉负载，可使其产生的电压波动与闪变被抑制到最小。

同时具有分相调节功能，使三相交流电弧炉等负荷的不平衡负载得以平衡，电网的负序分量被抑制到最小。

TCR型SVC组成及其技术特点TCR型SVC装置由控制保护监控系统、晶闸管阀组、冷却系统、相控电抗器、滤波电容器组及各种附件组成。

1、控制保护监控系统基于DSP的阀控实现数字控制信号的并行处理，动态响应块、控制精度高、实现了实时控制量的计算；采用光电触发和检测方式、高电位板集成、BOD保护，系统抗干扰能力强，保护可靠；微机实时监控TCR晶闸管运行状况，及时报警与保护，使设备运行可靠；控制系统通过测量、比较、放大、移相触发环节，按控制策略产生晶闸管开关所需要的触发脉冲，控制其触发角大小，调节补充电抗器的电流，达到所要求的无功功率；整套控制保护监控系统具有较强的抗干扰能力；控制灵活，可实现三相同时控制、分相控制和三相平衡化等多种控制方式，具备远方操作和自动化系统接口功能，可以实现无人值守。
