平法常见问题答疑平法改变了传统的那种将构件从结构平面布置图中索引出来，再逐个绘制配筋详图的繁琐方法，是混凝土结构施工图设计方法的重大改革。
平法已在全国全面普及并向纵深发展。
平法追求的是一个过程，在这个过程中平法会不断地否定自身并进一步完善。
随着平法的不断推陈出新，也要求我们在对平法深刻理解的基础上不断学习和应用新的理论和技术。
1、06G101－6P45第三条如ex尺寸大，较大者方向钢筋设置在下，请问到底是哪个方向？答：图集中注解第5条已经明确规定了水平为X方向，垂直为Y方向，而且图示也已经非常清晰了，ex指的是x方向的柱外缘到基础外缘的长度，ey，指的是y方向的柱外缘到基础外缘的长度，二者要判断大小，哪个值大，哪个方向的钢筋就放置在下。
2、06G101－6基础梁端无外伸构造与04G101-3P29不同，为什么？答：06G101-6和04G101-3所涉及的基础类型不同，它们的受力情况是不一样的，同时在新的图集中也考虑了一些新的处理方式，像柱的插筋构造也是有区别的。
3、06G101-6P53柱宽基础梁时，加腋筋竖筋如￠8@200在封闭范围内全部布置吗？还是仅图上示意根数？答：在加腋的这个位置，布置的是钢筋网片，如果只是图上的3根，那要200的间距干嘛！只是在计算的时候La长度范围是不用布置的，图示主要表达的是这个意思。
这一段距离是锚固了。
而且伸入相邻的基础梁，想布置钢筋也比较费事了，梁里面多的是钢筋。
4、06G101-6P61柱顶纵筋在承台内的锚固应伸至承台顶？答：图集中注解第3条已经说明这个问题了，只要伸入承台内的长度满足Lae和35d的要求就可以了，这个和柱的钢筋要到顶是不一样的。
桩和承台都是基础构件，承台是为了扩大受力截面，更好的承载上部构件，如果桩足够大的话，就没有必要设置承台了。
5、06G101-6 P51页，内容是否与04G101-3的内容相同？还有其他的内容，是否也相同？答：这个是不同的，看图的时候要仔细，非贯通纵筋在-3中取值除了L0/3以外，还有一个a 值来控制的，在-6中没有这个控制条件了。

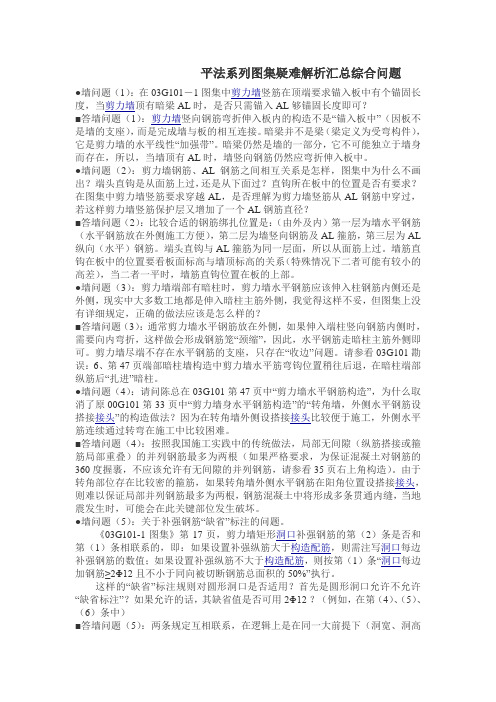

平法系列图集疑难解析汇总综合问题●墙问题（1）：在03G101－1图集中剪力墙竖筋在顶端要求锚入板中有个锚固长度，当剪力墙顶有暗梁AL时，是否只需锚入AL够锚固长度即可？■答墙问题（1）：剪力墙竖向钢筋弯折伸入板内的构造不是“锚入板中”（因板不是墙的支座），而是完成墙与板的相互连接。
暗梁并不是梁（梁定义为受弯构件），它是剪力墙的水平线性“加强带”。
暗梁仍然是墙的一部分，它不可能独立于墙身而存在，所以，当墙顶有AL时，墙竖向钢筋仍然应弯折伸入板中。
●墙问题（2）：剪力墙钢筋、AL钢筋之间相互关系是怎样，图集中为什么不画出？端头直钩是从面筋上过，还是从下面过？直钩所在板中的位置是否有要求？在图集中剪力墙竖筋要求穿越AL，是否理解为剪力墙竖筋从AL钢筋中穿过，若这样剪力墙竖筋保护层又增加了一个AL钢筋直径？■答墙问题（2）：比较合适的钢筋绑扎位置是：（由外及内）第一层为墙水平钢筋（水平钢筋放在外侧施工方便），第二层为墙竖向钢筋及AL箍筋，第三层为AL 纵向（水平）钢筋。
端头直钩与AL箍筋为同一层面，所以从面筋上过。
墙筋直钩在板中的位置要看板面标高与墙顶标高的关系（特殊情况下二者可能有较小的高差），当二者一平时，墙筋直钩位置在板的上部。
●墙问题（3）：剪力墙端部有暗柱时，剪力墙水平钢筋应该伸入柱钢筋内侧还是外侧，现实中大多数工地都是伸入暗柱主筋外侧，我觉得这样不妥，但图集上没有详细规定，正确的做法应该是怎么样的？■答墙问题（3）：通常剪力墙水平钢筋放在外侧，如果伸入端柱竖向钢筋内侧时，需要向内弯折，这样做会形成钢筋笼“颈缩”，因此，水平钢筋走暗柱主筋外侧即可。
剪力墙尽端不存在水平钢筋的支座，只存在“收边”问题。
请参看03G101勘误：6、第47页端部暗柱墙构造中剪力墙水平筋弯钩位置稍往后退，在暗柱端部纵筋后“扎进”暗柱。
●墙问题（4）：请问陈总在03G101第47页中“剪力墙水平钢筋构造”，为什么取消了原00G101第33页中“剪力墙身水平钢筋构造”的“转角墙，外侧水平钢筋设搭接接头”的构造做法？因为在转角墙外侧设搭接接头比较便于施工，外侧水平筋连续通过转弯在施工中比较困难。
16G101平法的10个问题解析（值得收藏）1、剪力墙竖向钢筋在楼板顶面上下间距不同时的钢筋搭接构造2、框架梁下部纵筋不能在框架柱内锚固时，可在节点外搭接框架梁下部纵筋不能在框架柱内锚固时，可在节点外搭接（第79、80、81、82页），众所周知，框架柱截面边长总是大大于框架梁的截面宽度，所以在节点外的梁宽度范围内都可以连接的话，在柱中连接和锚固更加不成问题。
那么框架梁下部纵筋不能在框架柱内锚固时究竟指的是什么情况？什么叫做不能？有300斤的担子，我只有100斤的力气，我就不能挑起300斤的担子。
有5m宽的河沟，我只有跳过2m宽的能力，我就不能跳过5m宽的河沟。
只有6m长定尺的钢筋，就不能在7m净长的框架梁两头同时锚固到柱子；只有9m长定尺的钢筋，就不能在10m净长的框架梁两头同时锚固到柱子；只有12m长定尺的钢筋，就不能在13m净长的框架梁两头同时锚固到柱子。
在节点外连接不是最好，只是情非得已。
3、坡型双柱独立基础顶部配筋怎么放置？坡型双柱独立基础顶部配筋怎么放置？问题：我请教关于11g101-3第61页双柱独立基础顶部配筋的问题，当双柱独立基础为坡型时顶部钢筋尺寸怎么确定，是否按坡顶尺寸？（因为设计说明按图集做，而图集上说按具体设计？？？？无解了）回答：结合11G101-3《混凝土结构施工图平面整体表示方法制图规则和构造详图》（独立基础、条形基础、筏形基础及桩基承台）16页、18页和61页，我们以18页的3/4/5轴3个双柱联合基础以及16页图2.3.6-1的详细图标注，柱子500*500，偏轴线=120+380，柱间净长度l0=1800-2*120=1560mm，设基础混凝土强度等级采用C30，查11G101-3《混凝土结构施工图平面整体表示方法制图规则和构造详图》（独立基础、条形基础、筏形基础及桩基承台）P54，设混凝土强度等级为C30，钢筋为HRB400兆帕级钢筋时，非抗震锚固长度=35d，35*18=630mm，11根长钢筋每根长度=1560+2*630=2820mm，长钢筋的间距100，所以短钢筋（分布钢筋）的长度=100*（11-1）+2*35=1000+70=1070mm，短钢筋（分布钢筋）的根数=（2820-2*35）/200取整+1=15，讨论：根据这样的计算结果，如果双柱联合基础采用坡形，顶部排筋就出现状况，不是一般性，坡形基础顶面为柱外皮外移50mm，那么长短筋均会超出基础顶面，所以提请设计注意，您如果要在双柱联合基础顶面配筋，你得采用阶形，不宜采用坡形。

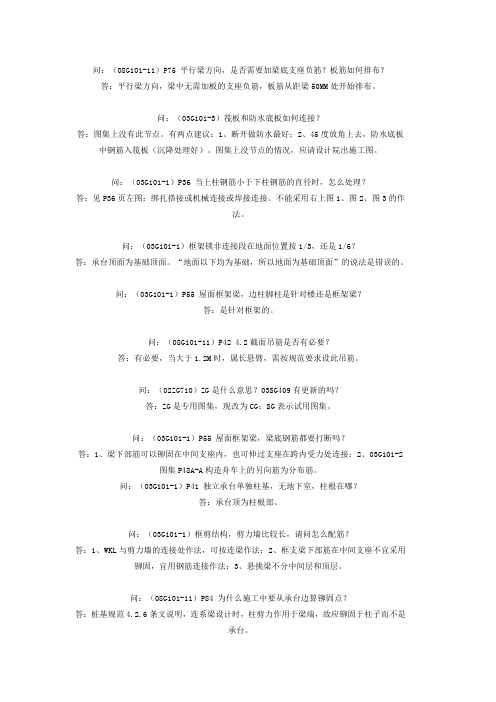

问：（08G101-11）P75 平行梁方向，是否需要加梁底支座负筋？板筋如何排布？答：平行梁方向，梁中无需加板的支座负筋，板筋从距梁50MM处开始排布。
问：（03G101-3）筏板和防水底板如何连接？答：图集上没有此节点。
有两点建议：1、断开做防水最好；2、45度放角上去，防水底板中钢筋入筏板（沉降处理好）。
图集上没节点的情况，应请设计院出施工图。
问：（03G101-1）P36 当上柱钢筋小于下柱钢筋的直径时，怎么处理？答：见P36页左图：绑扎搭接或机械连接或焊接连接。
不能采用右上图1、图2、图3的作法。
问：（03G101-1）框架锁非连接段在地面位置按1/3，还是1/6？答：承台顶面为基础顶面。
“地面以下均为基础，所以地面为基础顶面”的说法是错误的。
问：（03G101-1）P55 屋面框架梁，边柱脚柱是针对楼还是框架梁？答：是针对框架的。
问：（08G101-11）P42 4.2截面吊筋是否有必要？答：有必要，当大于1.2M时，属长悬臂，需按规范要求设此吊筋。
问：（02ZG710）ZG是什么意思？03SG409有更新的吗？答：ZG是专用图集，现改为CG；SG表示试用图集。
问：（03G101-1）P55 屋面框架梁，梁底钢筋都要打断吗？答：1、梁下部筋可以铆固在中间支座内，也可伸过支座在跨内受力处连接；2、03G101-2图集P48A-A构造舟车上的另向筋为分布筋。
问：（03G101-1）P41 独立承台单独柱基，无地下室，柱根在哪？答：承台顶为柱根部。
问：（03G101-1）框剪结构，剪力墙比较长，请问怎么配筋？答：1、WKL与剪力墙的连接处作法，可按连梁作法；2、框支梁下部筋在中间支座不宜采用铆固，宜用钢筋连接作法；3、悬挑梁不分中间层和顶层。
问：（08G101-11）P84 为什么施工中要从承台边算铆固点？答：桩基规范4.2.6条文说明，连系梁设计时，柱剪力作用于梁端，故应铆固于柱子而不是承台。
关于平法使用中易忽视问题之管见近年来通过对平法相关理论和平法图集的学习，结合现场工程管理过程中出现的问题，特别是对于接触平法不多，初涉施工管理工作的年轻管理者来说。
对于平法中未涉及的或实际工作中易歧异理解或忽视的问题，就我所掌握或理解的进行汇总，下面按结构部位分成几个部分做一些简要的介绍：一、基础部分１、筏形基础梁的锚固问题：在筏形基础中，基础梁主要功能之一是作为框架柱的支座。
因此，基础主梁（直接支承框架柱的基础梁）的钢筋（纵筋与箍筋）应在节点区连续布置；基础次梁（以基础梁为支座的基础梁）的钢筋应锚固在基础主梁中（可参考框架梁的锚固方式，但应注意其上下钢筋受力性质正好相反）。
筏形基础板尽端钢筋弯钩直段应≥12d，当板的上部与下部均配置钢筋，且两侧未用钢筋封闭时，应采用拉筋将板进行封边处理。
２、基础柱、梁上柱的一般锚固问题：柱纵筋一般要求伸至基础底部纵筋位置。
当柱纵筋伸入基础的直锚长度满足“锚固长度”的要求时，要求弯折12d；梁上柱纵筋的锚固要求适用于柱在基础中的锚固，但要求柱纵筋“坐底”。
对于特厚基础（2米以上）在中部设有抗水化热的钢筋时，基础有飞边的所有柱和基础无飞边的中柱的柱纵筋可伸至中层筋位置，满足锚固长度即可。
３、柱伸入承台梁或基础梁中的箍筋的设置问题：按要求应设置不少于两道箍筋，但不要求加密。
箍筋的作用是保持柱纵筋在浇筑砼时钢筋之间的相对位置和钢筋笼的定位不受扰动。
４、基础梁、地梁的构造腰筋的锚固问题：设计有要求时按设计锚固。
若无设计要求时，可按框架梁的构造腰筋〔≥0.4 La（LaE）；弯钩15d〕处理。
二、梁、柱部分１、抗震kz纵向钢筋的非连接区和一般连接构造的规定问题：柱纵筋非连接区的概念——所谓“非连接区”就是柱纵筋不允许在这个区域之内进行连接。
无论绑扎搭接连接、机械连接和焊接连接都要遵守这项规定：a、基础顶面以上有一个“非连接区”，其长度是≥Hn/3（Hn是从基础顶面到顶板梁底的柱的净高）。
钢筋平法中所遇问题的整理有关平法中所遇问题的整理一、问剪力墙竖向钢筋与暗柱边多少距离排放第一根剪力墙竖向钢筋。
答：1/2竖向分布钢筋间距。
二、非抗震的框架梁中以及非框架梁中，是否有不伸入支座的下部钢筋？答：有两个条件必须同时满足：1、下部钢筋不少于1/2伸入支座（另外1/2可以不伸入支座）；2、伸入支座的下部钢筋至少为两根（角筋）。
三、1.在03G101-1第38页及44页的中柱封顶构造C节点图中，当直锚长度≥laE（la）时，此时柱纵筋是否不需要伸至柱顶后截断，只需一个锚固长度就足够了？2、在03G101-1第39页及45页的“梁上柱纵筋构造”中，插筋是否只需伸入梁内满足 0.5laE（la）+弯折12d就足够了，而不必伸至梁底部？答：1、必须直达柱顶，否则柱未到头；2、必须伸至梁底，对柱“生根”决不可抠门。
四、在03G101-1第38页和第44页的“柱变截面下柱钢筋封顶，上柱钢筋从新插筋”的构造大样图中，关于下柱钢筋封顶锚固的问题：1、如果梁高hb-保护层≥laE（la）时，下柱钢筋是否伸至柱顶，不需要弯锚部分“c+200”？2、当梁高hb-保护层＜laE（la）时，下柱钢筋才需要弯锚，下柱钢筋伸至柱顶，且还需≥0.5laE（la）时，才加弯锚部分“c+200”？3、是否弯锚部分是固定的“c+200”，不需要再加长了？答：各种情况均须伸至柱顶，然后弯钩“C+200”，这是个封顶问题，不是锚固问题。
五、在03G101-1第57页非抗震楼层框架梁的端支座锚固构造节点中，当直锚时，是否也需要满足≥la且同时满足≥0.5hc+5d的条件？答：可以直锚，请看图注，非抗震没有过中线加5d的要求。
六、1、剪力墙暗梁配筋构造见图集第51页。
但该页图主要说的是连梁的构造，暗梁只有一个截面图。
因此带来了下面的一系列问题。
2、暗梁主筋锚固起点从什么地方算起？当暗梁与暗柱或端柱相连接，暗梁主筋锚固起点从暗柱或端柱的边缘算起。
平法图集16G101—3深度解读16G101-3在11G101-3的基础上做了修改，增加和变化了部分内容。
本文对比新旧图集，对新增加和变化的内容做了深度解读，为建筑行业技术人员重新学习新图集提供了方便，有助于更加深刻理解和运用16G101-3图集，指导现场施工与验收。
标签：平法图集；16G101-3；变化0 引言混凝土结构施工图采用平面整体表示方法，有利于规范和统一全国制图规则，提高图纸的标准化和规范法，减少设计人员的绘图工作量，同时为施工、监理、造价计算的使用提供方便。
1 修订的背景随着建筑行业的迅速发展，新的建筑理念和建筑型式广泛应用，《混凝土结构设计规范（2015版）》GB 50010-2010和《混凝土结构工程施工质量验收规范》GB 50204-2015相继实施。
同时，《建筑抗震设计规范》局部修订经住房和城乡建设部批准，已于2016年8月1日起实行。
新版《中国地震动参数区划图》GB 18306-2015自2016年6月1日起实行，该标准中取消不设防区，且适当调整提高部分城镇的地震基本烈度。
为使国家建筑标准设计图集更好地与新规范衔接，满足建筑工程的实际使用要求，中国建筑标准设计研究院对G101《混凝土结构施工图平面整体表示方法制图规则和构造详图》系列图集进行了全面修编，16G101系列图集由住房与城乡建设部批准，已于2016年9月1日起实行。
新的平法图集是对国家现行标准内容的落地、细化、延伸与补充。
2011年9月，11G101-3《混凝土结构施工图平面整体表示方法制图规则和构造详图》（独立基础、条形基础、筏形基础及桩基承台）替代了原来的04G101-3、08G101-5和06G101-6，变化较大。
2016年9月，16G101-3替代11G101-3，增加了新的内容，局部有些变化，本文对16G101-3中新增或变化的内容进行详细介绍，以便读者学习和理解图集。
2 变化或新增的内容基础构件包括独立基础、条形基础、筏形基础及桩基础。
G101系列国家建筑标准设计的要点之一平法基本原理平法应用理论三要点：1.将结构设计分为创造性设计内容与重复性设计内容两部分，两部分为对应互补关系，合并构成完整的结构设计。
2.创造性设计内容由设计工程师按照数字化、符号化的全新平面整体设计制图规则完成。
3.重复性设计内容（主要为节点构造和构件主体构造）依据《广义标准化》思路和《构造原理》新理论编制成国家建筑标准设计。
构造原理要点提示之一：分清本体构造与节点构造1、将钢筋混凝土结构构造分为“本体构造”和“节点构造”两大部分。
明确分为两部分的工程意义之一，是解决错把本体构造当成节点构造的问题。
2、关于本体构造的关键点：①纵向钢筋的延伸长度（截断点）；②纵向钢筋连接位置和连接方式；③横向钢筋的设置规格；④横向钢筋的构造形式；⑤本体加强构造，如：剪力墙边缘位置加强（暗柱、端柱及框支梁），剪力墙楼层位置加强（暗梁），主梁在次梁交叉部位加强（附加箍筋或吊筋）；等等。
3、关于“名义构件（伪构件）”的概念：名义构件为非独立构件，如剪力墙边缘暗柱、端柱、暗梁、边框梁等，其实质为构件本体边缘或特定部位加强构造，与节点连接构造完全不同。
构造原理要点提示之二：分清节点主体构件与节点客体构件4、掌握“节点构造”的关键，为根据构件与构件之间的支承关系，判断谁为节点主体构件，谁为节点客体构件，如基础支撑柱，基础为节点主体柱为节点客体；柱支承梁，柱为节点主体梁为节点客体；主梁支承次梁，主梁为节点主体次梁为节点客体；梁支承板，梁为节点主体板为节点客体。
5、关于节点主体构件：节点属于节点主体构件，节点主体构件的功能是支承节点客体构件；任何情况下节点主体构件的纵向钢筋和横向钢筋必须完全贯通节点。
6、关于节点客体构件：节点不属于客体构件，节点客体构件本体是从节点边缘起算；节点客体构件的钢筋如何进入节点，应根据其与节点主体的关联方式决定。
构造原理要点提示三：节点形状与连接配筋方式7、应分清节点关联形状为宽主体节点、宽客体节点、双侧同面（等宽度）节点、还是单侧同面节点。
钢筋平法图集G101部分勘误及问题汇编一、关于钢筋图集03G101-1部分勘误1、第15页第3.3.1条第三行末“3.3.4”应为“3.3.3”。
2、第27页图4.2.5单跨井字梁“JSL7(1)”应为“JZL7(1)”。
3、第43页图A中的柱内侧钢筋引注“laE”应为“la”。
4、第47页转角墙构造中上下相邻两排水平筋交错搭接的左边起点距暗柱边缘，加注“≥0”。
5、第47页左边中间端柱转角墙构造最上边一行尺寸标注应为“伸至对边≥0.4laE”，漏印“0.4”。
6、第47页端部暗柱墙构造中剪力墙水平筋弯钩位置稍往后退，在暗柱端部纵筋后“扎进”暗柱；7、第54页上图和下图跨中引注“贯通筋”应为“通长筋”。
8、第55、56页上图跨中引注“贯通筋”应为“通长筋”。
9、第67页1—1右上“按54页”应为“按48页”。
10、68页上图、中图左下方的小图及引注“当下部纵筋直锚长度不足时可弯锚”应删除。
03G101-1勘误、调整和增补第11至31项11、（勘误）第3页“构件代号”第2栏第5行“非边缘端柱”应为“非边缘暗柱”。
12、（勘误）第19页最下边一行“注”中“混凝土标号”应为“混凝土强度等级”。
13、（勘误）第19、21两页左边“结构层楼面标高结构层高”栏所标出的底部加强部位“－2、－1”层应为“1、2”层。
14、（勘误）第20页“剪力墙柱表”下面一排中部“GYZ2”和第21页1A～B轴上的GYZ2自标高8.670往上的“T型”配筋截面应为“一型”配筋截面，以符合第18页“构造边缘翼墙（柱）GYZ”的规定。
15、（勘误）第21页连梁（LL）标注中上部纵向钢筋与下部纵向钢筋的分隔“，”号应为“；”号。
16、（调整）第24页左栏最下一行第15～17字“通长筋”改为“全跨相同”。
同页右栏倒数第二行调整改为：“其锚固长度与方式同框架梁下部纵筋”。
17、（增补）第25页第4.2.4条3款第三行在“另一边省去不注。
平法答疑1.问：在现浇楼板施工中存在以下问题：十字节点处由于有两层梁筋，两层板筋常无法满足保护层最小厚度的要求。
为了盖住钢筋只能增加砼厚度，还有由于起拱梁中部也存在此问题。
比如梁的保护层为25上部板筋为∮14 保护层剩余最多11不能满足不小于15且不小于钢筋的直径的要求，而在中部起拱位置则几乎没有保护层。
03G101中是钢筋的最小保护层厚度，那么是否可以适当减小箍筋高度答：板的保护层厚度小于梁的，因此板筋与梁箍筋在一个层面。
你提问题的关键，在于两个方向的框架梁在框架柱内交叉时，结构设计工程师是不是已经考虑一个方向梁的计算高度应该多减去一个相交叉的纵筋直径（这是必须应该考虑的，否则施工无法满足规范要求）。
保护层最小厚度要明白“最小”的含义，当一个方向梁顶保护层为最小时，另个方向的梁顶保护层应该比保护层最小厚度再多出一个钢筋直径，否则无法符合规范要求。
2.问：现浇钢筋砼板的上皮负弯距钢筋的锚固是否按03G101-1中的la,上皮负弯距圆钢钢筋深入支座弯锚后还要180弯钩吗？答：板扣筋（光圆钢筋）在施工界的习惯做法是不加弯钩，跨内端这样处理没有问题，但在端支座就要看原设计假定。
如果设计的端支座负弯矩筋为构造配置，则可不加180度小弯钩；如果端支座按刚接考虑（如以剪力墙为端支座并按刚接），则宜做180度小弯钩以保证满足锚固要求。
3.问：3.1.常见的筏板基础是梁底与板底一平，梁顶有可能比板顶高。
现在图纸上有另一种有梁式筏板，却是梁顶与板顶一平，梁底比板底低，为方便称呼，姑且称之为“倒筏板”（也许有更规范的名称，请陈教授指正）。
3.2.现在的问题是：“倒筏板”梁的上部纵筋放在筏板上层钢筋网的上面还是下面？（设计上什么也没有写，也问不出来）我的分析是：地基土压力通过筏板钢筋传递给梁，所以“倒筏板”上层钢筋网放在基础梁上部纵筋的下面。
平法系列图集疑难解析汇总柱问题●柱问题（1）：柱纵筋锚入基础的问题：《03G101-1图集》对基础顶面以上的柱纵筋的构造要求讲得比较详细，但是对柱纵筋锚入基础的问题，图集中没有介绍，而且，此类问题查看了一些混凝土构造手册之类也找不到详细的介绍，所以，很有必要在此向专家请教，这些问题也是不少工程技术人员共同的问题。
①柱纵筋伸入基础（承台梁，或有梁式筏板基础的基础梁）的锚固长度是多少？是一个 laE 还是更多？（甚至有人提出 1.5 倍的 laE ）②当柱纵筋伸入基础的直锚长度满足“锚固长度”的要求，是否可以“直锚”而不必进行弯锚？有的人说可以“直锚”；但又有人说必须拐一个直角弯。
③如果柱纵筋伸入基础必须“弯锚”的话，弯折部分长度是多少？有人说是 10d ,而在《03G101-1图集》第39页“梁上柱LZ纵筋构造”中弯折长度为 12d ，这个规定是否可用于基础？④同样在《03G101-1图集》第39页“梁上柱LZ纵筋构造”中，规定“直锚部分长度”不小于 0.5 laE ，这个规定是否可用于基础？⑤当基础梁的梁高大于柱纵筋的锚固长度时，柱纵筋可以不伸到梁的底部。
是这样的吗？⑥当基础梁的梁高小于柱纵筋的锚固长度时，柱纵筋必须伸到梁的底部，然后拐一个直角弯。
其弯折部分长度，“剩多少拐过去多少”，显然不合适。
这时候，应该用上前面第③条，即规定一个弯折部分长度；同时，也应该检验一下“直锚部分长度”，看看它是否不小于前面第④条规定的“最小直锚长度”。
是这样的吗？■答柱问题（1）：所提问题在“筏形、独立、承台、条形基础平法国家建筑标准设计03G101-3、-5”中均有相应答案（请参阅）。
现在简单答复如下：①⑤柱纵筋一般要求伸至基础底部纵筋位置。
特厚基础（2米以上）中部设有抗水化热的钢筋时，基础有飞边的所有柱和基础无飞边的中柱的柱纵筋可伸至中层筋位置；②③当柱纵筋伸入基础的直锚长度满足“锚固长度”的要求时，要求弯折12d；④⑥梁上柱纵筋的锚固要求亦适用于柱在基础中的锚固，但要求柱纵筋“坐底”。
●柱问题（2）：我们在施工中经常遇到柱主筋大变小的问题。
试问：当柱子采用电渣压力焊时候有什么限制条件，例：25mm碰焊14mm的钢筋的能不能？■答柱问题（2）：25mm碰焊14mm，直径相差过大受力时会出现应力集中现象。
如果施工规范对大小直径钢筋对焊无限制规定的话，建议直径相差不要超过两级（25与20或18与14）。
●柱问题（3）：柱伸入承台梁或基础梁中，是否设置箍筋？箍筋如何设置？是否需要加密？此箍筋起什么作用？这个问题如果在施工图中明确标示，就没有问题。
如果在施工图中没有明确标出，则施工人员如何执行？现在的情况是各人有各的做法，例如，有的人设置两根箍筋，有的人只设置一根箍筋。
■答柱问题（3）：要设不少于两道箍筋且箍筋间距要小于500mm但不需要加密。
箍筋的作用是保持柱纵筋在浇筑混凝土时钢筋之间的相对位置和钢筋笼的定位不受扰动。
●柱问题（4）：柱上端“非连接区”问题：《G101图集》规定，柱的下部，即在楼板梁的上方有一个“非连接区”（是个箍筋加密区），纵筋的接头只能在“非连接区”以上部位（也就是柱的中部）进行。
然而，图集没有规定在柱的上部有没有“非连接区”？例如，在柱上部的箍筋加密区或者在柱梁的交叉部位允许不允许纵筋连接？事实上，有的施工人员在上述的柱上部区域进行了钢筋接头。
这样，他在柱中部有一个钢筋接头，在柱上部又有一个钢筋接头，违背了“同一纵向受力钢筋不宜设置两个或两个以上接头”的规定。
（见《混凝土结构工程施工质量验收规范》）不过，上述规范的用语是“不宜”，并没有强制规定。
因此，请教一下上述柱纵筋的接头问题如何解释？如何执行？其中有什么理论根据？■答柱问题（4）：提问者可能是指00G101，03G101-1中从下层柱的上部到上层柱的下部形成的非连接区是连续的。
规范对此规定是“不宜”，未做强制规定，国家建筑标准设计的规定偏严，对保证质量有好处。
如果难以做到，结构设计师可以对此规定进行变更。
规范用语“不宜”，反映了中国人的辨证思维。
对于执行与否，结构设计师有抉择权利。
该规定多出于概念设计考虑，未见其理论根据的文章发表。
●柱问题（5）：在03G101第45页非抗震KZ箍筋构造，非抗震QZ、LZ纵向钢筋构造中注7：“当为复合箍筋时，对于四边有梁与柱相连的同一节点，可仅在四根梁端的最高梁底至最低梁顶范围周边设置矩形封闭箍筋”，那么请问陈教授，1、该条能否用于第36页（抗震KZ纵向钢筋连接构造）中。
或者说用于四级抗震的节点处。
因为我注意到构造规定中非抗震与四级抗震处理基本上一样的。
2、对于四边有梁与柱相连的同一节点能否用于边（端）柱与梁相交处。
■答柱问题（5）：1、该条不适用于（抗震KZ纵向钢筋连接构造），抗震结构要求所有复合箍筋要贯通柱梁节点，而且要按照加密间距设置。
2、只有边柱有悬挑梁时才会形成四边有梁的情况，该节点构造要求适用于该情况。
●柱问题（6）：有的施工单位把柱子的接头只考虑底部的区域满足要求而上部却不考虑，施工单位认为是受压的，所以他们认为他们采取的闪光对焊上部接头他们就不考虑了？这样做法对吗？■答柱问题（6）：框架柱是偏压构件，受弯矩、轴向压力和剪力的共同作用，其受弯时的反弯点一般在柱中稍向上的位置，抗震时柱两端都要加密箍筋以保证实现“强剪弱弯”，因此，连接位置不考虑避开柱上端是错误的。
梁问题●梁问题（1）：03G101-1：平法梁纵筋伸入端柱支座长度的两种计算方法：以第54-55页为例，梁纵筋伸入端柱都有15d的弯锚部分，如果把它放在与柱纵筋同一个垂直层面上，会造成钢筋过密，显然是不合适的。
正如图上所画的那样，应该从外到内分成几个垂直层面来布置。
但是，在计算过程中，却可以有两种不同的算法，这两种算法都符合图集的规定；第一种算法，是从端柱外侧向内侧计算，先考虑柱纵筋的保护层，再按一定间距布置（计算）梁的第一排上部纵筋、第二排上部纵筋，再计算梁的下部纵筋，最后，保证最内层的下部纵筋的直锚长度不小于0.4laE；第二种算法，是从端柱内侧向外侧计算，先保证梁最内层的下部纵筋的直锚长度不小于0.4laE，然后依次向外推算，这样算下来，最外层的梁上部纵筋的直锚部分可能和柱纵筋隔开一段距离。
这两种算法，第一种较为安全，第二种省些钢筋。
不知道图集设计者同意采用哪一种算法？■答梁问题（1）：应按第一种算法。
如果柱截面高度较大，按54页注6实行。
●梁问题（2）：关于03G101图集第54页“梁端部节点”的问题，是否“只要满足拐直角弯15d和直锚长度不小于0.4laE的要求，则钢筋锚入支座的总长度不足laE也不要紧。
”■答梁问题（2）：laE是直锚长度标准。
当弯锚时，在弯折点处钢筋的锚固机理发生本质的变化，所以，不应以laE作为衡量弯锚总长度的标准，否则属于概念错误。
应当注意保证水平段≥0.4laE非常必要，如果不能满足，应将较大直径的钢筋以“等强或等面积”代换为直径较小的钢筋予以满足，而不应采用加长直钩长度使总锚长达laE的错误方法。
●梁问题（３）：《03G101-1图集》第24页“注： 2、当为梁侧面受扭纵向钢筋时，……其锚固长度为 la 或laE ”。
现在的问题是：当抗扭钢筋伸入端支座时，若支座宽度（柱宽度）太小，不满足直锚时，是否进行弯锚？如果进行弯锚，“弯折长度”如何取定？我想到两种办法：（1）弯折长度=laE - 直锚部分长度（这可能不合适）（2）弯折长度为“多少倍的 d ”（不会是“ 15d ”吧？）■答梁问题（３）：应当勘误。
应改为“当为梁侧面受扭纵向钢筋时，……其锚固长度与方式同框架梁下部纵筋”。
●梁问题（４）：框架梁钢筋锚固在边支座0.45LAE+弯钩15D，可否减少弯钩长度增加直锚长度来替代？■答梁问题（４）：不允许这样处理。
详细情况请看“答梁问题（2）”。
●梁问题（５）：(1) 《03G101-1图集》第19页《剪力墙梁表》LL2的“梁顶相对标高高差”为负数。
如：第3层的LL2的“梁顶相对标高高差”为-1.200 ，即该梁的梁顶面标高比第3层楼面标高还要低1.2m，也就是说，整个梁的物理位置都在“第3层”的下一层（即第2层上）。
既然如此，干脆把该梁定义在“第2层”算了（此时梁顶标高为正数），何必把它定义在“第3层”呢？(2) 类似的问题还出现在同一表格的LL3上，该梁的“梁顶相对标高高差”为 0 （表格中为“空白”），这意味着该梁顶标高与“第3层”的楼面标高一样，即该梁整个在三层的楼面以下，应该是属于“第2层”的。
(3) 在“洞口标注”上也有“负标高”的问题。
同一页的“图3.2.6a”上，LL3 的YD1洞口标高为-0.700（3层），该洞 D=200 ,也就是说整个圆洞都在“3层”的下一层（2层）上，既然如此，何必在“第3层”上进行标注呢？以上提出这些“负标高”问题，主要影响到“分层做工程预算”。
因为在分层预算时，是以本楼层楼面标高到上一层楼面标高之间，作为工程量计算的范围。
因此，上述的(1)、(2)、(3)都不是“第3层”的工程量计算对象。
不少预算员都对上述的“负标高”难以理解。
所以，我认为，上述(1)、(3)的“负标高”可以放到下一楼层以“正标高”进行标注。
上述意见妥否？或许有些道理没考虑到？特此请教。
■答梁问题（５）：这个问题看似不大，实际并非小问题。
建筑设计需要建筑师与结构师的协同工作，但在“层的”定义上，建筑与结构恰好差了一层。
建筑所指的“某”层，实际是结构计算模型的“某减一”层。
例如：一座45层的楼房，建筑从第37层起收缩平面形成塔楼，此时，结构分析时其结构转换层是第36层而不是第37层（关于这一点要引起结构师的注意，搞错的情况并不少见）。
建筑设计的某层平面图，是从该层窗户位置向俯视的水平剖面图。
例如：建筑学专业有首层建筑平面布置图，而结构专业通常为基础结构平面布置图（亦为俯视图），且结构意义上属于第一层的梁（与第一层的柱刚接形成第一层框架且承受二层平面荷载的梁）在基础平面（俯视）图上是看不到的，实际设计时也不在该图上表达。
搞建筑设计，建筑学专业是“龙头”，结构师有必要在“层的”定义上与建筑师保持一致，以使建筑师与结构师对话方便。
因此，某层结构平面布置图应当与该层的建筑平面布置图相一致。
在层的定义上与建筑学专业保持一致后，结构所说的某层梁，就是指承受该层平面荷载的梁（站在该层上，这些梁普遍在“脚下”而非在“头顶之上”）。
为将结构平面的“参照系”确定下来，03G101-1对“结构层楼面标高”做出了明确规定（详见第1.0.8条），并对“梁顶面标高高差”也做出明确规定（详见第3.2.5条三款和第4.2.3条六款）。
以上规定已经受了全国十几万项工程实践的检验，结构设计与施工未发生普遍性问题，但对施工预算员则提出了更高的技术要求。
