电力系统稳态分析-复习题汇编

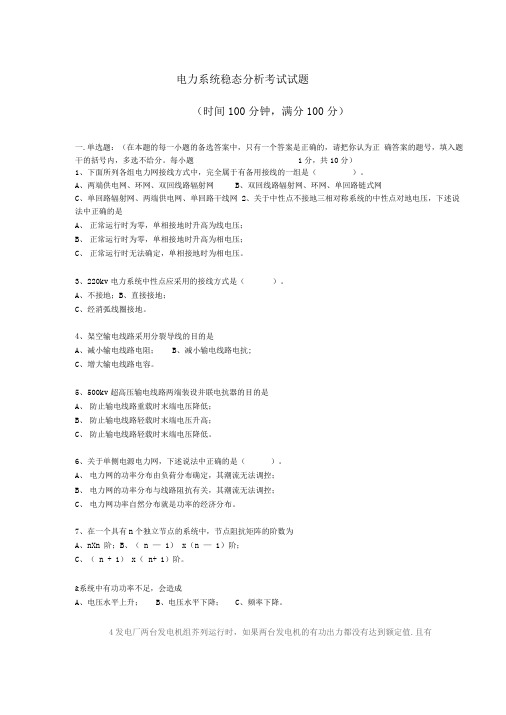

电力系统稳态分析考试试题（时间100分钟，满分100分）一.单选题：（在本题的每一小题的备选答案中，只有一个答案是正确的，请把你认为正确答案的题号，填入题干的括号内，多选不给分。

每小题1分，共10分）1、下面所列各组电力网接线方式中，完全属于有备用接线的一组是（）。

A、两端供电网、环网、双回线路辐射网B、双回线路辐射网、环网、单回路链式网C、单回路辐射网、两端供电网、单回路干线网2、关于中性点不接地三相对称系统的中性点对地电压，下述说法中正确的是A、正常运行时为零，单相接地时升高为线电压；B、正常运行时为零，单相接地时升高为相电压；C、正常运行时无法确定，单相接地时为相电压。

3、220kv电力系统中性点应采用的接线方式是（）。

A、不接地；B、直接接地；C、经消弧线圈接地。

4、架空输电线路采用分裂导线的目的是A、减小输电线路电阻；B、减小输电线路电抗;C、增大输电线路电容。

5、500kv超高压输电线路两端装设并联电抗器的目的是A、防止输电线路重载时末端电压降低；B、防止输电线路轻载时末端电压升高；C、防止输电线路轻载时末端电压降低。

6、关于单侧电源电力网，下述说法中正确的是（）。

A、电力网的功率分布由负荷分布确定，其潮流无法调控；B、电力网的功率分布与线路阻抗有关，其潮流无法调控；C、电力网功率自然分布就是功率的经济分布。

7、在一个具有n个独立节点的系统中，节点阻抗矩阵的阶数为A、nXn 阶；B、（n — 1） x（n — 1）阶；C、（n + 1）x（ n+ 1）阶。

&系统中有功功率不足，会造成A、电压水平上升；B、电压水平下降；C、频率下降。

4发电厂两台发电机组芥列运行时，如果两台发电机的有功出力都没有达到额定值.且有A <1,^坷>冏，当发电厂有功负荷减小时，应该首先減小有功出力的是（A 、1号机组；B 、2号机组；C 、同时减小。

10、电力系统无功电源最优分配的目的是（ A 、使电力系统总的能源消耗最少； B 、使电力网的有功损耗最小; C 、使电力系统的电能质量最好。

电力系统稳态分析考题及答案电力系统稳态分析一、单项选择题（本大题共10分，共10小题，每小题1 分）1. 发电机经多级变压向负荷供电时，通过改变发电机端电压（）各种情况下负荷对电压质量的要求。

A. 基本满足B. 完全满足C. 不能满足D. 较好满足2. 用电设备的额定电压等于（）。

A. 变压器一次侧额定电压105%B. 变压器二次侧额定电压C. 线路额定电压的105%D. 线路额定电压3. 隐极式发电机的无功功率功角关系为（）。

A.◎二沁创Q二呂卩曲肝工芒B.C.D.4. 用调速器进行频率的一次调整（）。

A. 只能限制周期较短、幅度较大的负荷变动引起的频率偏移 B.只能限制周期较短、幅度较小的负荷变动引起的频率偏移 C.只能限制周期较长、幅度较大的负荷变动引起的频率偏移 D. 只能限制周期较长、幅度较小的负荷变动引起的频率偏移 5. 节点电压幅值和角度称为( ) 。

A. 扰动变量B. 控制变量C. 状态变量D. 电源变量6. 电力系统运行应该满足的基本要求不包括( ) 。

A. 保证可靠的持续供电B. 保证良好的电能质量C. 保证系统运行的经济性D. 保证电能大量存储7. 双绕组变压器的电导( ) 。

A. 可由空载损耗计算B. 可由短路电压百分值计算C. 可由短路损耗计算D. 可由空载电流百分值计算8. 高峰负荷时，电压中枢点的电压升高至105%U低谷负荷时，电压中枢点的N电压下降为U的中枢点电压调整方式是()o NA. 逆调压B. 顺调压C. 常调压D. 故障时的调压要求9. 下列说法不正确的是( ) oA. 电力系统中性点运行方式主要有中性点直接接地和中性点不接地两种。

B. 中性点直接接地系统一相接地时必须迅速切除三相。

C. 中性点不接地系统中一相接地时可短时间运行，不必迅速切除接地相。

D. 直接接地系统对绝缘水平的要求高，不接地系统对绝缘水平的要求低。

10. 若网络中共有n个节点，其中有1个平衡节点，m个PV节点，其余为PQ 拉夫逊潮流算法的修正方程个数为( ) 。

电力系统稳态分析复习陈珩编第一章：电力系统的基本概念概念：1、电力系统就是由发电机、变压器、电力线路和负荷按一定方式组成的生产、传输、分配和消费电能的整体。

2、电力网由变压器和线路组成。

亦可说：由输电网和配电网组成3、电力系统运行的基本要求有：可靠持续地供电、优良的电能质量和运行的经济性、（环境保护）。

或称：可靠性、优质性和经济性环保性。

4、电能质量指标包含：电压（允许偏移±5%U N）、频率（允许偏移±0.2Hz）和波形（允许畸变率约为5%）。

5、电力系统中一级负荷、二级负荷和三级负荷是依据用户对供电可靠性要求来划分的。

6、系统运行经济性的两个考核指标是煤耗率和网损率。

7、电力网络的接线方式可以分成无备用接线和有备用接线。

8、电力系统无备用接线方式包括单回路放射式、干线式、链式。

9、有备用电源接线的五种接线方式为：1）两端供电；2）环形；3）双回路放射式；4）双回路干线式；5）双回路链式。

10、线路的额定电压表示的是线电压。

11、平均额定电压约为电网额定电压U N的1.05倍。

12、电力系统中性点的运行方式分为：（1）大电流接地方式：中性点直接接地，发生单相接地立即切除故障，单相接地时非故障相对地电压不变，一般用于110kV及以上电网。

（2）小接地电流方式：中性点不接地（及中性点经消弧线圈接地），单相接地时仍可运行2小时，非故障相对地电压值由相电压升至线电压，中性点对地电压由零升至相电压。

接地电流等于正常运行时一相对地电容电流的三倍。

当网络接地容性电流超过如下数值时，中性点应装设消弧线圈进行补偿。

3～6kV——30A；10kV——20A；35～60kV——10A补偿方式：过补偿13、我国电力系统的额定电压等级有：3、6、10、35、110、220、500（kV），目前电力系统的最高电压等级是：交流1000kV，直流±800kV习题：1、对于一级负荷比例较大的电力用户，应采用的电力系统接线方式为（B ）。

电力系统稳态分析复习题一、单项选择题1. 丰水季节,宜作为调频电厂的是( D）。

A. 热电厂B. 核电厂 C。

有调节性能的水电厂 D。

中温中压火电厂2. 下列不属于电力系统的设备是（ B）。

A. 发电机 B。

反应堆 C。

电力线路 D. 变压器3. 电力线路的波阻抗是( B）。

A。

阻抗 B。

纯电阻 C. 纯电抗 D. 纯电纳4. 利用制造厂家提供的三个绕组两两作短路试验测得的短路电压百分值计算容量比为100/50/100的三绕组变压器第一绕组的短路电压百分值的计算公式为（ B）。

A。

B.C。

D。

5. 若网络中共有n个节点,其中有1个平衡节点，有m个PV节点,其余为PQ节点，则极坐标形式牛顿-拉夫逊潮流算法的修正方程组中待求状态变量的个数为（C ）.A. n-m—1个电压相角和m个电压幅值 B。

n-1个电压相角和m个电压幅值C. n-1个电压相角和n—m-1个电压幅值 D。

n-1个电压相角和n—m个电压幅值6。

隐极式发电机组运行极限的定子绕组温升约束取决于（C ).A。

定子绕组的电阻 B。

定子绕组的电抗C。

定子绕组的电流 D。

定子绕组的电压）；低谷负荷时，允许7. 高峰负荷时，允许中枢点电压略低（不低于102.5%UN）的中枢点电压调整方式是（B ）。

中枢点电压略高（不高于107。

5％UNA。

逆调压 B. 顺调压 C。

常调压 D。

故障时的调压要求8. 节点电压幅值和角度称为（ C).A。

扰动变量 B. 控制变量 C。

状态变量 D。

电源变量9. 在原网络的两个节点切除一条支路，节点导纳矩阵的阶数（D ）。

A. 增加一阶B. 减少一阶 C。

减少二阶 D。

不变答案C二、多项选择题答案ABD2。

电力线路的中长线路的等值电路需计及（AD）A.分布参数特性B.线路电阻C.线路电抗 D。

线路电纳3。

隐极式发电机组以超前功率因数运行时的约束有（ BCD）。

A。

转子绕组电压约束 B。

定子端部温升约束C。

并列运行稳定性约束 D. 原动机功率约束4. 发电负荷包括（ ABCD)。

电力系统稳态分析习题第一章电力系统的基本概念１－１思考题⑴什么是电力系统、电力网？⑵电力系统运行的特点有哪些，对电力系统的基本要求是什么？⑶电力系统中将负荷分为几级，如何考虑对其供电？⑷电力系统接线方式的有备用、无备用接线方式各有几种基本形式？⑸为什么要高压交流输电？是否各种电力线路都要采用高压输电？⑹电力系统为什么有不同的电压等级？升压变压器和降压变压器的额定电压有何区别？⑺电力线路、发电机、变压器的一次和二次绕组的额定电压是如何决定的？⑻电力系统中性点运行方式有几种，各适用于什么范围？１－２电力系统的接线图如下，试标出图中发电机、负荷和变压器两侧的额定电压。

T1第二章电力系统各元件的特性和数学模型２－１思考题⑴普通三绕组变压器的哪些试验参数需要归算，如何归算？如何计算各绕组的电阻、电抗，其原则是什么？⑵三绕组自耦变压器哪些试验数据需要归算，如何归算？⑶为什么需要使用分裂导线和扩径导线？⑷架空输电线路为什么需要换位，规定是什么？⑸为什么电力线路计算中使用的电阻率略大于直流电阻率？⑹架空输电线路的电抗、电导、电纳的意义是什么？其电抗、电纳如何计算？⑺电晕临界电压有何意义，如何计算？如何判断输电线路是否发生电晕？⑻当输电线路的线间距离增加时，其单位长度的电抗、电纳如何变化？而其导线半径增加时，又如何变化？⑼当输电线路采用分裂导线的根数增加时，其单位长度的电抗、电纳如何变化？⑽短线路、中等长度线路和长线路如何划分？等值电路的形式是什么？⑾什么是综合用电负荷、供电负荷和发电负荷？⑿电力系统标幺值计算中常用哪些基准值，其关系如何？有几个可以任意选取，一般取什么，如何取？⒀多电压级网络中，标幺值的准确计算有几种方法？２－２一条110 kV、80 km 的单回输电线路，导线型号为LGJ-150，水平排列，计算直径17 mm，线间距离为4 m，求此输电线路在40℃时的参数，并画出等值电路。

２－３某220 kV 输电线路选用LGJ-300型导线，直径为24.2 mm，水平排列，线间距离为6 m，试求线路单位长度的电阻、电抗和电纳，并校验是否发生电晕。

《电力系统稳态分析》复习题一、填空题1、负荷的静态电压特性是指 。

2、耗量特性曲线上某一点切线的斜率为 。

3、潮流计算中，PV 节点待求的物理量是该节点的无功功率Q 和 。

4、在潮流计算的三类节点中，数量最多的是 。

5、潮流计算中，电压约束条件min i U ≤U i ≤max i U 是由 决定的。

6、电力网是由变压器和 组成。

7、某系统电压基准值取U B ，功率基准值为S B ，则其阻抗基准值Z B (用U B 和S B 表示)可表示为:： 。

8、电力系统中，备用容量按存在形式可分为两种：即热备用和 。

9、.在任何负荷下，中枢点的电压保持为大约恒定的数值（102%—105%U N ），这种调压方式为 。

10、电晕是 。

11、功率分点是指 。

12、系统电压的调整主要是调整 。

13、系统频率的调整主要是调节 。

14、在电磁环网中，由于变压器变比不匹配而产生的功率称为 。

15、对电力系统运行的基本要求是 、 和 。

16、电力网络主要由电力线路和 组成。

17、电能生产最基本首要的要求是 。

18、在电磁环网中，由于变压器变比不匹配而产生的功率称为 。

19、电力系统的一次调频由 完成，二次调频由 完成。

20、电能质量包括 、 和 三个方面。

21、架空电力线路的电晕现象是 ，在电力线路的等值电路中用 表示，它消耗 功率，晴天不计。

22、 指等值负荷功率LiLi Q P 、和等值电源功率GiGi Q P 、是给定的，即注入功率P i 、Q i 给定，待求的则是节点电压的大小Ui和相位角δi; 指等值负荷和等值电源的有功功率PLi 、PGi给定，即注入有功功率Pi给定，等值负荷的无功功率QLi和节点电压的大小Ui也给定，待求的则是等值电源的无功功率QGi ，注入无功功率Qi和节点电压的相位角δi。

23、系统备用容量可分和或、、和等。

24、挂接在kV10电网上的发电机的额定电压应为kV，该电压等级的平均标称电压为kV。

电力系统稳态分析一、单项选择题（本大题共10分，共 10 小题，每小题 1 分）1. 双绕组变压器的变比为110±8×1.25%/11，+4档分接头对应的变比为（）。

A. 114.5/11B. 115.5/11C. 116.5/11D. 117.5/112. 电力网络的无备用接线不包括（）。

A. 单回路放射式B. 单回路干线式C. 单回路链式网络D. 两端供电网络3. 下列说法不正确的是（）。

A. 中性点经消弧线圈接地时，有过补偿和欠补偿之分。

B. 欠补偿是指消弧线圈中的感性电流小于容性电流时的补偿方式。

C. 过补偿是指消弧线圈中的感性电流大于容性电流时的补偿方式。

D. 在实践中，一般采用欠补偿的补偿方式。

4. 频率的二次调整是由（）。

A. 发电机组的调速器完成的B. 发电机组的调频器完成的C. 调相机的励磁调节器完成的D. 静止无功补偿器完成的5. 双绕组变压器的电阻（）。

A. 可由空载损耗计算B. 可由短路电压百分值计算C. 可由短路损耗计算D. 可由空载电流百分值计算6. 隐极式发电机组运行极限的原动机功率约束取决于（）。

A. 原动机的额定视在功率B. 原动机的额定有功功率C. 原动机的额定无功功率D. 原动机的最大机械功率7. 电力系统电压波动产生的原因有（）。

A. 由幅度很小，周期很短的偶然性负荷变动引起B. 由冲击性或者间歇性负荷引起C. 由生产和生活的负荷变化引起D. 由气象变化引起中一不变的值的中枢点8. 在任何负荷下都保持中枢点电压为（102%～105%）UN电压调整方式是（）。

A. 逆调压B. 顺调压C. 常调压D. 故障时的调压要求9. 下列说法正确的是（）。

A. 发电机的额定电压为线路额定电压的105%。

B. 变压器一次侧额定电压等于用电设备额定电压105%。

C. 变压器一次侧额定电压等于线路额定电压的110%。

D. 用电设备的额定电压为线路额定电压95%。

电力系统稳态分析考试习题及答案电力系统稳态分析考试习题及答案1.以下哪个是电力系统的基本方程？ A. 电压方程 B. 功率方程 C. 电流方程D. 能量方程答案：D. 能量方程2.电力系统的稳态分析主要是指对电力系统中的何种情况进行分析？ A. 短路故障 B. 稳态运行 C. 频率偏差 D. 电压波动答案：B. 稳态运行3.电力系统的稳态分析主要考虑以下哪些因素？ A. 电压、电流、功率 B. 电阻、电感、电容 C. 频率、相位、谐波 D. 电压降、线损、短路电流答案：A. 电压、电流、功率4.电力系统中，以下哪个是稳态分析的基本假设？ A. 电源电压保持不变 B.负载电流保持不变 C. 线路电阻保持不变 D. 系统频率保持不变答案：A. 电源电压保持不变5.电力系统中，以下哪个方程可以描述节点电压和支路电流之间的关系？ A.马帕尔方程 B. 克希霍夫方程 C. 约旦方程 D. 麦克斯韦方程答案：B. 克希霍夫方程6.电力系统的稳态分析中，以下哪个方法可以用来求解节点电压和支路电流？A. 欧姆定律B. 麦克斯韦方程C. 潮流方程D. 趋势方程答案：C. 潮流方程7.电力系统中，以下哪个因素会导致电压降？ A. 电源电压不稳定 B. 负载电流过大 C. 线路电阻过大 D. 短路电流过大答案：C. 线路电阻过大8.电力系统中，以下哪个因素会导致线损？ A. 电源电压不稳定 B. 负载电流过大 C. 线路电阻过大 D. 短路电流过大答案：B. 负载电流过大9.电力系统中，以下哪个因素会导致短路电流？ A. 电源电压不稳定 B. 负载电流过大 C. 线路电阻过大 D. 系统频率偏差答案：C. 线路电阻过大10.电力系统的稳态分析中，以下哪个指标可以评估系统的稳定性？ A. 节点电压 B. 支路电流 C. 频率偏差 D. 短路电流答案：D. 短路电流。

第一章电力系统的基本概念1 .思考题、习题1- 1 .电力网、电力系统和动力系统的定义是什么？答：由变压器、电力线路等变换、输送、分配电能设备所组成的网络称为电力网。

把生产、输送、分配和消费电能的各种电气设备连接在一起组成的整体称为电力系统。

发电厂的动力部分和电力系统合在一起称为动力系统。

1- 2 •对电力系统运行的基本要求是什么？答：（1）保证可靠地的持续供电（2）保证良好的电能质量（3 ）保证系统运行的经济性。

（4）环保性。

1- 3 .何为电力系统的中性点？其运行方式如何？它们有什么特点？我国电力系统中性点运行情况如何？答：星型连接的变压器或发电机的中性点就是电力系统的中性点。

中性点的运行方式有直接接地和不接地以及中性点经消弧线圈接地。

直接接地供电可靠性低。

系统中一相接地，接地相电流很大，必须迅速切除接地相甚至三相。

不接地供电可靠性高，对绝缘水平的要求也高。

系统中一相接地时，接地相电流不大，但非接地相对地电压升高为线电压。

我国110kV及以上的系统中性点直接接地，60kV及以下系统中性点不接地。

1- 4 •中性点不接地的电力系统发生单相接地故障时，各相对地电压有什么变化？单相接地电流的性质如何？怎样计算？中性点不接地的电力系统发生单相接地故障时，接地相电压为o,非接地相电压升高为原来的倍，即升高为线电压。

单项接地电流为容性。

接地相的对地电容电流应为其它两非接地相电容电流之和，其幅值为.3倍非接地相对地电容电流，也就等于正常运行时一相对地电容电流的3倍。

（可画向量图来解释）1- 5 •消弧线圈的工作原理是什么？补偿方式有哪些？电力系统一般采用哪种补偿方式？为什么？消弧线圈就是电抗线圈。

中性点不接地系统中一相接地时，接地点的接地相电流属容性电流，通过装消弧线圈，接地点的接地相电流中增加了一个感性分量，它和容性电流分量相抵消，减小接地点的电流。

使电弧易于熄灭，提高了供电可靠性。

补偿方式有欠补偿和过补偿，欠补偿就是感性电流小于容性电流的补偿方式，过补偿就是感性电流大于容性电流的补偿方式。
