某某地区仿古建筑斗拱施工工法

仿古斗拱施工工法发表时间：2016-08-11T13:43:23.643Z 来源：《工程建设标准化》2016年6月总第211期作者：赵超[导读] 中国古建筑自成一家，独特的榫卯结构力学可谓精妙绝伦，斗拱便是中国传统木构架体系建筑中独有的构件。

赵超（上海市园林工程有限公司）【摘要】作为中式建筑特色的斗拱，现代仿古做法多以结合混凝土为主，提高斗拱的强度和施工的简易。

以上海御宫艺墅会所中式仿古建筑工程为例，运用现代施工工艺与传统工艺相结合的方法进行仿古斗拱的施工，为现代仿古建筑施工提供借鉴。

【关键字】斗拱；仿古装饰；仿古施工工艺一、斗拱的解释中国古建筑自成一家，独特的榫卯结构力学可谓精妙绝伦，斗拱便是中国传统木构架体系建筑中独有的构件。

用于柱顶、额枋和屋檐或构架间，通称为斗拱。

斗是斗形木垫块，拱是弓形的短木。

拱架在斗上，向外挑出，拱端之上再安斗，这样逐层纵横交错叠加，形成上大下小的托架。

斗拱最初孤立地置于柱上或挑梁外端，分别起传递梁的荷载于柱身和支承屋檐重量以增加出檐深度的作用（图1）。

图表 1二、实际工程施工部署与做法2.1工程概况本工程名称为御宫艺墅会所仿古建筑工程。

位于青浦区赵巷镇，为中式古建别墅建筑，建筑物占地面积为1840m2，建筑建筑面积为4575m2，建筑高度21.41米。

该建筑外观为古典传统格式的高档民居会所，正门的门楼与上层的区域设计有典型的唐式斗拱（图2）。

图表 22.2图纸分析首先根据设计所提供的斗拱详图，查看工程上所有需要施工的斗拱造型的种类。

根据图纸可知该工程总共涉及区域有门楼处、四周四个小楼阁和中间主楼处，小楼阁的上下层与主楼的下层为一升的斗拱，主楼上层为二升的斗拱，大门的则为三升的斗拱式样，尺寸稍有不同（图3）。

图表 3局部斗拱图纸然后根据建筑的结构图、建筑图以及涉及说明基本确定该项目上斗拱的用料及制作思路。

本工程设计上斗拱作为受力支撑，每层梁的的压力都需分摊到斗拱上，所以涉及到的斗拱区域都为钢砼主要是各个底座大斗和出挑的斜拱，承受大量的重量，需全部用钢砼完成，其余部分如小斗和座斗的斗耳和斗底欠缺部分,都用木制贴补(柱角、柱头斗拱)，2.3工程部署及施工过程2.3.1钢砼部分：首先在制模上，模具的内侧构造要符合斗拱的形状要求，尤其是斗升的弧度和基座的弧度，制模的质量直接影响后期浇筑后成品的品质，避免后期无谓的打凿修补；混凝土部分采用现浇的方式，由于体积较小，不需要进行预埋件进行固定，采用基座钢筋与柱的植筋绑扎制模进行浇筑，既减少工作量又保证了基座与柱子的连接牢固；斜拱与该层的梁同时浇筑完成，这里考虑到主楼的四个斜角斗拱由于层次复杂，在浇筑时，在模具上开多个空进行同时浇筑，使其能充分地注满整个模具。

斗拱仿木梁施工方案1. 斗拱仿木梁的概述斗拱仿木梁是指在混凝土结构上使用木质材料的构件进行仿古建筑，斗拱是斜交的两根弯曲成弧形的木梁组成的结构，其外形看起来像是桥墩。

斗拱仿木梁在仿古建筑中应用广泛，可以用于仿造古建筑、特色建筑和文化景观。

2. 斗拱仿木梁的施工前准备在斗拱仿木梁施工前，应根据施工图纸和设计要求，进行施工准备工作。

施工前的准备包括以下内容：（1）施工图纸的准备：根据设计要求，绘制施工图纸，明确斗拱的形状、尺寸和顶标高度。

（2）材料采购：采购符合相关标准要求的木材、钢筋、混凝土、建筑膜等材料。

（3）仪器设备的检验和调试：检查斗拱仿木梁施工使用的仪器设备，确认正常工作，并进行调试。

（4）现场清理和清理：现场清理和清理，保持施工场地清洁和整洁。

3. 斗拱仿木梁的施工步骤斗拱仿木梁的施工步骤主要包括如下几个方面：（1）基础制作：斗拱仿木梁的基础应根据施工图纸和设计要求，制作成地下基础或混凝土底板。

（2）模板制作：根据施工图纸和设计要求，按照斗拱仿木梁的形状和尺寸制作模板。

（3）钢筋加工：按照设计要求，将钢筋制成预制钢筋骨架，在模板制作好后，将预制钢筋骨架放入模板里。

（4）木料的加工：根据设计要求，将木材锯成斗拱形，并将斗拱和椽子、墩柱等其他木材拼接成整体。

（5）混凝土的浇注：将混凝土按施工图纸和设计要求浇注至模板内，使其充分填充钢筋骨架内部及斗拱和其他木材之间的空隙。

（6）收拢和保温处理：在混凝土凝固前，应对其进行收拢和保温处理，以保证其在初始硬化后能够获得足够的强度。

（7）拆模和涂装：混凝土凝固后，应拆除模板并进行涂装处理，使斗拱仿木梁具有良好的防腐、防潮、防火等性能。

4. 斗拱仿木梁施工中的注意事项在斗拱仿木梁施工中，需要注意以下几个方面：（1）详细的施工图纸和设计要求：在斗拱仿木梁施工时，应详细查看施工图纸和设计要求，确保按照要求施工。

（2）材料的品质：应采用符合相关标准的材料，质量应符合要求。

仿古建筑基于混凝土结构钢木组合斗拱施工工法仿古建筑基于混凝土结构钢木组合斗拱施工工法一、前言仿古建筑在现代社会具有重要的历史文化意义和旅游价值。

为了保护和传承传统建筑的魅力，混凝土结构钢木组合斗拱施工工法应运而生。

该工法结合了混凝土和钢木材料的优势，同时融入了古代建筑的施工方法和艺术精华，使得仿古建筑不仅具有古朴的外观和历史价值，还具备了现代建筑的稳定性和耐久性。

二、工法特点1. 工法独特：混凝土结构钢木组合斗拱施工工法是一种独特的建筑施工工法，可以通过结合不同的材料和技术方法，实现仿古建筑的外观和功能要求。

2. 耐久性强：采用混凝土结构钢木组合斗拱施工工法的仿古建筑具有较高的耐久性和抗震性能，能够满足长期使用和保护的需求。

3. 建筑风格多样：基于混凝土结构钢木组合斗拱施工工法，可以实现不同风格的仿古建筑，包括宫殿、寺庙、城墙等，满足不同文化背景和地域特点的需求。

4. 施工速度快：相比传统的砖石建筑，采用混凝土结构钢木组合斗拱施工工法可以大幅提高施工速度，节省时间和人力成本。

三、适应范围混凝土结构钢木组合斗拱施工工法适用于仿古建筑的设计和施工。

无论是古代建筑的修复和保护，还是仿古建筑的新建，该工法都能够应用并取得良好的效果。

四、工艺原理混凝土结构钢木组合斗拱施工工法基于混凝土的承重特性和钢木材料的抗震性能，通过组合不同的材料和工艺进行施工。

其原理主要包括以下几个方面：1. 结构设计原理：根据仿古建筑的功能和外观需求，结合工程要素进行结构设计，包括构件形式、材料选取、连接方式等。

2. 施工工法与实际工程的联系：根据实际工程需求和具体施工条件，确定适合的施工工法，并考虑与传统建筑施工方法的结合。

3.采取的技术措施：针对混凝土、钢木结构和斗拱等关键节点进行具体的分析和解释，确保施工工法的稳定性和可行性。

五、施工工艺混凝土结构钢木组合斗拱施工工法主要包括以下施工阶段：1. 土地准备与基坑开挖：根据设计图纸准备施工现场，开挖基坑并进行土方回填和压实。

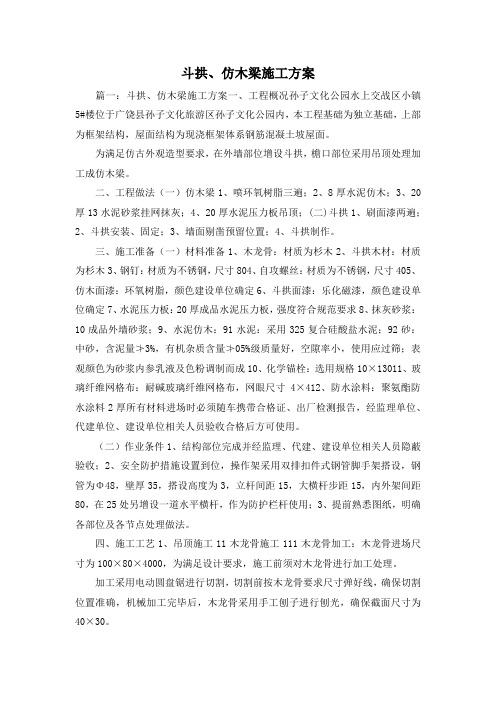

斗拱、仿木梁施工方案篇一：斗拱、仿木梁施工方案一、工程概况孙子文化公园水上交战区小镇5#楼位于广饶县孙子文化旅游区孙子文化公园内，本工程基础为独立基础，上部为框架结构，屋面结构为现浇框架体系钢筋混凝土坡屋面。

为满足仿古外观造型要求，在外墙部位增设斗拱，檐口部位采用吊顶处理加工成仿木梁。

二、工程做法（一）仿木梁1、喷环氧树脂三遍；2、8厚水泥仿木；3、20厚13水泥砂浆挂网抹灰；4、20厚水泥压力板吊顶；(二)斗拱1、刷面漆两遍；2、斗拱安装、固定；3、墙面剔凿预留位置；4、斗拱制作。

三、施工准备（一）材料准备1、木龙骨：材质为杉木2、斗拱木材：材质为杉木3、钢钉：材质为不锈钢，尺寸804、自攻螺丝：材质为不锈钢，尺寸405、仿木面漆：环氧树脂，颜色建设单位确定6、斗拱面漆：乐化磁漆，颜色建设单位确定7、水泥压力板：20厚成品水泥压力板，强度符合规范要求8、抹灰砂浆：10成品外墙砂浆；9、水泥仿木：91水泥：采用325复合硅酸盐水泥；92砂：中砂，含泥量≯3%，有机杂质含量≯05%级质量好，空隙率小，使用应过筛；表观颜色为砂浆内参乳液及色粉调制而成10、化学锚栓：选用规格10×13011、玻璃纤维网格布：耐碱玻璃纤维网格布，网眼尺寸4×412、防水涂料：聚氨酯防水涂料2厚所有材料进场时必须随车携带合格证、出厂检测报告，经监理单位、代建单位、建设单位相关人员验收合格后方可使用。

（二）作业条件1、结构部位完成并经监理、代建、建设单位相关人员隐蔽验收；2、安全防护措施设置到位，操作架采用双排扣件式钢管脚手架搭设，钢管为Φ48，壁厚35，搭设高度为3，立杆间距15，大横杆步距15，内外架间距80，在25处另增设一道水平横杆，作为防护栏杆使用；3、提前熟悉图纸，明确各部位及各节点处理做法。

四、施工工艺1、吊顶施工11木龙骨施工111木龙骨加工：木龙骨进场尺寸为100×80×4000，为满足设计要求，施工前须对木龙骨进行加工处理。

仿古建筑木质斗拱与混凝土柱连接施工工法一、前言仿古建筑作为中国传统建筑的一种重要形式，具有丰富的文化内涵和艺术价值。

在仿古建筑中，木质斗拱和混凝土柱的连接施工工法十分关键，影响着仿古建筑的稳定性和美观性。

本文将介绍一种常用的仿古建筑木质斗拱与混凝土柱连接施工工法，旨在使读者了解该工法的理论依据和实际应用。

二、工法特点该工法的特点主要体现在以下两个方面：1. 结构稳定：通过采用特定的连接方式，使木质斗拱和混凝土柱能够紧密地连接在一起，形成稳定的整体结构，能够承受外部荷载的作用。

2. 艺术美观：连接部位经过精心设计，既满足了结构的要求，又能够保持建筑的整体美感，使仿古建筑更加具有历史感和艺术感。

三、适应范围该工法适用于仿古建筑的木质斗拱和混凝土柱的连接，可以应用在各类仿古建筑项目中，如宫殿、庙宇、园林等。

四、工艺原理施工工法与实际工程之间的联系主要体现在以下几个方面：1. 结构设计：根据仿古建筑的结构需求和建筑材料的性能，确定木质斗拱和混凝土柱的尺寸和形状。

2. 施工技术措施：通过预埋钢筋或安装金属连接件在木质斗拱和混凝土柱之间建立连接，确保结构紧固可靠。

3. 施工序列：按照先搭建木质斗拱，再进行混凝土柱施工的顺序进行施工，保证施工过程的协调和连贯性。

五、施工工艺1. 材料准备：准备好木质材料、混凝土浇筑所需的胶模、钢筋等施工材料和工具。

2. 木质斗拱搭建：先根据设计要求进行木质斗拱的搭建，使用合适的连接方式进行拱脚和拱膈的连接。

3. 混凝土柱施工：在木质斗拱旁边进行混凝土柱的浇筑，根据设计要求安装预埋钢筋或金属连接件。

4. 连接施工：混凝土柱达到一定强度后，使用特定的连接工具将木质斗拱与混凝土柱连接起来，确保连接稳固。

5. 后期处理：对连接部位进行修整和美化，使其与整个仿古建筑的风格相协调。

六、劳动组织根据项目规模和工期安排，组织合适的劳动力在施工过程中进行木质斗拱和混凝土柱的搭建和连接工作。

七、机具设备为了完成该工法，需要准备相应的木工工具、混凝土浇筑设备、连接工具等。

框架组合结构大型仿古木作斗拱制作与安装施工工法框架组合结构大型仿古木作斗拱制作与安装施工工法一、前言框架组合结构大型仿古木作斗拱制作与安装施工工法是一种用于仿古建筑木结构的施工方法，能够实现复杂仿古木作斗拱的制作和安装。

该工法以其独特的工艺原理和施工方法，迅速在仿古建筑领域得到了广泛应用。

本文将介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例。

二、工法特点该工法具有以下特点：1. 结构强度高：通过结合不同尺寸和形状的木材，形成刚性框架结构，使得斗拱具有较高的承载能力和稳定性。

2. 模块化设计：该工法采用模块化的设计思路，可以根据实际需求进行组合和调整，适应不同尺寸和形状的斗拱需求。

3. 美观耐用：仿古木作斗拱采用优质木材制作，工艺精湛，具有很好的美观效果和耐久性。

4. 施工效率高：该工法采用预制构件和模板，简化了施工过程，提高了施工效率。

三、适应范围该工法适用于仿古建筑中大型木作斗拱的制作和安装，例如古建筑、园林景观、文化遗产保护等。

可根据需要调整斗拱的尺寸和形状，满足不同项目的需求。

四、工艺原理该工法使用木材作为主要材料，通过榫卯结构和钢筋加固保证斗拱的稳定性。

具体工艺原理如下：1. 设计：根据工程要求进行斗拱的形状、尺寸和数量设计。

2. 制作：根据设计方案，选择合适的木材和构件进行制作，并进行防腐处理。

3. 预制构件：通过在车间内制作好的木构件和模板进行预制。

4. 安装：将预制好的构件和模板运输到施工现场，按照施工图纸进行安装，并进行加固和调整。

5. 后处理：完成斗拱的安装后，进行木构件的抛光和保护处理。

五、施工工艺施工工艺分为以下几个阶段：1. 准备工作：包括施工现场的准备、机具设备的准备、材料的准备等。

2. 预制构件制作：在车间内制作斗拱的木构件和模板，进行加工和防腐处理。

3. 运输与安装：将预制好的构件和模板运输到施工现场，在施工图纸指导下进行安装。

仿古建筑基于混凝土结构钢木组合斗拱施工工法一、前言仿古建筑是一种结合传统建筑风格与现代技术的建筑形式，其独特的造型和韵味吸引了许多人的关注。

在传统的木结构建筑中，斗拱是一种常见的结构形式，因其独特的美感和稳固的结构而广受喜爱。

然而，由于传统的木结构斗拱的制作和维护成本较高，且容易受到天气和虫蚀的侵害，所以钢木组合斗拱的施工工法应运而生。

本文将介绍一种基于混凝土结构的钢木组合斗拱施工工法，旨在为相关工程提供参考与指导。

二、工法特点钢木组合斗拱施工工法是一种结合了混凝土结构和钢木材料的斗拱建造方法。

其特点如下：1. 材料多样性：使用混凝土、钢筋和木材等多种材料进行结构组合，力求既满足传统建筑的美观要求，又能保证结构的稳定性和耐用性。

2. 施工工艺先进：利用现代工程施工技术，通过预制构件与现场施工相结合，使施工过程更加高效和精确。

3. 耐久性强：混凝土结构和钢材的高强度特点及木材的耐腐蚀性能，在确保建筑稳定性的同时，延长了建筑的使用寿命。

4. 环保节能：采用可再生的木材作为建筑材料，减少对非可再生资源的消耗，降低能源消耗，符合现代可持续发展的理念。

三、适应范围钢木组合斗拱施工工法适用于仿古建筑以及其他需要斗拱结构的建筑，如大跨度建筑、体育馆、展览馆等。

同时，该工法也适用于独特形状和设计要求的建筑，能够满足非常规结构的需求。

四、工艺原理钢木组合斗拱施工工法的原理主要包括施工工法与实际工程之间的联系和采取的技术措施。

具体包括：1. 结构设计：根据建筑设计要求和荷载条件，确定斗拱的几何形状、材料和断面尺寸。

通过有限元分析等方法，验证结构的稳定性和强度。

2. 施工工艺：采用预制钢木组合构件，在工厂进行加工和制作，将其运输至现场，并通过临时支撑装置进行安装。

3. 组合施工：在现场进行预制构件的拼装，通过焊接或螺栓连接构件，形成完整的斗拱结构。

4. 浇筑混凝土：将预制构件的连接部位浇筑混凝土，形成与钢木材料结合的整体结构，提高斗拱的稳定性和承载能力。

仿古建筑砼预制组装斗拱施工工法仿古建筑砼预制组装斗拱施工工法（JSGF09-2000）1、适用范围本工法适用于现代仿古建筑钢筋砼结构设计的斗拱分项工程。

2、材料与设备2.1标号425或以上的普通硅酸盐水泥。

2.2 C30细石砼。

2.3红松木板材用于制作预制模板。

2.4隔离剂（一般市场上可购买脱模剂粉剂）2.5设备和临时设施2.5.1两台型号为Ф40微型插入式振动器。

2.5.2活动工棚，用于遮阳、避雨、防冻。

2.5.3一块50m2左右的简易水泥场地。

3、工艺流程与操作要点3.1工艺流程按设计图纸尺寸面拆解图→翻三夹板实样模→按实样模及拆分图对木模工技术交底→制木模→绑孔钢筋焊接预埋件→固定模板夹具→浇筑C30细石砼→隔天拆模→养护→组装焊接安装→抹腻子油漆。

3.2操作要点3.2.1按图纸设计的几何尺寸（详见图1），画出合理拆解样图（详见图2、3、4、5），特别要注意按不同科目斗拱的受力方向和结构特点以及在同一水平标高范围内进行拆分。

同时又要周密考虑各科目斗拱拆分合理、分布均匀，并且易组合，节点焊接方便，拆分兵单件易制模、易拆模、钢筋的入模、砼的浇筑、保证质量和美观效果，这是斗拱预制拆分的原则。

3.2.2按拆分的施工大样图纸，制作三夹板（或其它薄板）实样模，再将实样模组合，复核设计图纸要求的各科斗拱的几何尺寸，无误后正式下料制作木模。

3.2.3按拆分施工图和实样模对木模工进行技术交底，制模时认真检查分部零件的几何尺寸，确保做到模板易组合拆模，重复使用，节约工程成本。

验收模板按铸造木模要求进行验收，制好模即涂隔离剂，并在拐弯顶面外，打排气眼。

其作用是：在振捣砼时，砼内空气能顺利排出，增加砼密实度和表面光滑度。

3.2.4按图纸设计要求进行下料配筋，钢筋制作严格按实样模板制作绑扎，成型后将节点部位予埋件与钢筋焊接，（予埋铁平在小于构件平面四边各15mm，预埋铁厚度6mm，组装各科整攒斗焊接完后，即对焊接凹15mm处用高标号砂浆抹平抹光。

砼结构仿古建筑钢木组合吊挂斗拱施工工法随着人们对文化历史的追溯和仿古建筑的风靡，砼结构仿古建筑的施工工艺也在不断创新和发展。

其中，钢木组合吊挂斗拱施工工法是一种独特而高效的施工工法，下面将对其进行详细介绍。

钢木组合吊挂斗拱施工工法是将钢材与木材结合起来，利用吊挂和施工技术进行建筑物的搭建。

具体工法如下：首先，根据设计要求和结构要求，确定好建筑物的设计尺寸和结构形式。

然后，根据设计图纸和建筑物的形状，制作出一组组拱形钢木组合梁。

在施工现场，先搭建好基础结构，确保建筑物有足够的承重能力。

然后，利用起重机或吊车将一组组钢木组合梁吊装到预设的位置上，与基础结构连接起来。

在梁体安装好后，可以开始进行拱形梁的吊挂和结构施工。

通过起重机或吊车，将下一层屋架上升到相应的高度，然后将其与之前已经安装好的梁体连接起来。

在连接上升屋架时，需要注意梁体的位置和连接方式，确保其能够承载住上升整个建筑物的重量。

同时，还需要调整梁体的高度和水平度，以保证其与基础结构和其他梁体的连接稳固。

在所有的梁体安装完成后，可以进行防水层和保温层的施工。

首先，涂刷一层防水涂料，防止建筑物受潮和渗水。

然后，将保温材料覆盖在梁体上，起到隔热和保温的作用。

最后，进行建筑物的外部装饰和内部装修。

根据建筑物的风格和设计要求，进行外墙装饰和内部空间的布置。

同时，还需要对施工过程中产生的垃圾和废弃物进行清理和处理。

钢木组合吊挂斗拱施工工法具有以下优点：1.构造简单：通过钢木组合梁的吊挂和连接，能够快速搭建出建筑物的框架结构。

这种工法不仅施工效率高，而且结构简单，适用于各种建筑形式和复杂结构。

2.强度高：钢材具有较高的强度和刚度，能够提供建筑物所需的稳定性和承重能力。

而木材具有较好的抗压强度和抗震性能，能够平衡和分散建筑物的力量，保证其整体稳定。

3.环保节能：相比传统的建筑工艺，钢木组合吊挂斗拱施工工法具有更好的环保和节能效果。

木材作为可再生资源，具有较低的能耗和环境影响。

某某地区仿古建筑斗拱施工工法摘要：斗拱施工是我国古代建筑中独具特点的工艺，斗拱最初孤立地置于柱上或挑梁外端，分别起传递梁的荷载于柱身和支承屋檐重量以增加出檐深度的作用。

唐宋时，它同梁、枋结合为一体，除上述功能外，还成为保持木构架整体性的结构层的一部分。

明清以后，斗拱的结构作用蜕化，成了在柱网和屋顶构架间主要起装饰作用的构件。

随着经济建设的发展，配合各种规划设计的需要，大量仿古建筑在各大中城市发展迅速，作为古建筑中标志之一的斗拱也必不可少，而混凝土斗拱因其耐久性等诸多优点被大量采用，但是经常会遇到斗拱混凝土结构施工的问题。

本文着重介绍了某某地区仿古建筑斗拱施工工法。

关键词：某某地区；仿古建筑；预制斗拱；施工工法随着经济的迅速发展，我国很多地方兴起了仿古建筑潮流，而在仿古建筑中，恰当的、富有创意的斗拱造型，可以提供醒目的天际轮廓线，并对整体形象起着画龙点睛的作用，使之表现出独特的性格与风貌[1]。

一般来说，仿古建筑混凝土斗拱施工的工程量比较大，且形态较复杂，传统的现浇混凝土斗拱施工方法施工质量难以保证且工效较低[2]。

因此，我们要找寻一种既高质、又高效的施工方法，既能保证仿古建筑的美观，体现斗拱的装饰功能，又能提高施工效率，减低成本。

1 现浇混凝土斗拱存在问题斗栱是中国建筑特有的标志之一。

经过千百年的演变，其作用及功能也在发生变化；由原来最初的结构构件转变成现在的装饰构件，斗拱在古建筑中多为木质，因木质易加工，也是斗拱在建筑中成为一个比较复杂的构件[3]。

如今大量仿古建筑的兴起，为保持其古的特色，斗拱的采用必不可少，但因各种原因，目前已经很少采用木质斗拱；而是采用混凝土仿制斗拱，替代其发挥装饰功能。

因斗拱其本身构件的复杂性，现场现浇混凝土斗拱存在很多弊端。

诸如受建筑结构影响大、工期长，支模难、走模、表面平整度差、斗拱倾斜等施工质量控制难度大，外观不整齐，无法达到预期效果。

2 某某地区仿古建筑斗拱施工工法2.2 精选施工方法考虑到现浇混凝土斗拱存在工期长、施工质量难以保证等弊端，我们建议采用“预制砼构件+现场拼装”方式进行施工。
