变压器(电抗器)非电量保护管理规定————————————————————————————————作者：————————————————————————————————日期：浙江省电力公司检修分公司变压器（电抗器）非电量保护管理规定第一章总则第一条为规范浙江省电力公司检修分公司（以下简称“公司”）变压器（电抗器）非电量保护的安装、检修和运行管理工作，依据浙江省电力公司《变压器（电抗器）非电量保护管理规程》（Q/ZDL2263-2004，以下简称《规程》）和《电力变压器运行规程》（DL/T572-2010），特制定本规定。
第二条本规定对《规程》作进一步明确、补充，未及之处仍按《规程》要求实施。
第三条本规定适用于公司所辖变电站变压器（电抗器）非电量保护。
第二章职责分工第四条运维检修部负责公司所辖变电站变压器（电抗器）非电量保护技术归口管理工作，组织贯彻有关规程和反事故技术措施，负责编制变压器（电抗器）非电量保护整定联系单。
第五条专业化检修基地负责变压器（电抗器）非电量保护的检修、整定执行工作。
非电量保护元件至变压器（电抗器）端子箱端子排内侧的电缆由变电检修班负责，变压器（电抗器）端子箱端子排外侧至保护屏的电缆由二次检修班负责。
第六条二次检修班应参与变压器（电抗器）检修工作，对非电量保护进行二次回路绝缘测试及保护联动试验。
第三章管理要求第七条对新建及技术改造变压器（电抗器）的非电量保护，其回路设计及技术要求应符合本规定的要求。
对已投入运行的、不能满足本规定要求的变压器（电抗器）非电量保护及回路，应结合设备检修、技术改造进行改进，逐步完成变压器（电抗器）非电量保护投跳的目标。
在技术改造后，非电量保护需经运行证明可靠，才能投跳闸。
第八条变压器（电抗器）非电量保护经改进后符合本规定要求，需改变跳闸方式，由运维检修部以联系单方式书面通知变压器保护整定单位修改定值单。
第九条变压器（电抗器）非电量保护应选择结构合理、运行业绩良好、动作可靠的产品，防护等级应达到有效防潮、防雨、防尘的要求。
8、变压器非电量保护管理规程（批准稿）精品资料ICS 29.180备案号：Q/ZDL浙江省电力公司企业标准变压器（电抗器）非电量保护管理规程浙江省电力公司 发 布目次前言 (I)1范围 (1)2规范性引用文件 (1)3管理职责 (1)4非电量保护设备选型、安装及维护的管理和要求 (3)5非电量保护整定原则 (4)6验收 (6)7非电量保护的缺陷处理 (6)表1气体继电器一般整定原则 (4)前言为加强变压器非电量保护管理，规范变压器非电量保护的安装、检修、运行管理等各项工作，保证电网的安全运行，根据现行国家政策、法律法规、国家和行业的非电量保护装置技术标准和国家电网公司的有关管理规定以及非电量保护运行情况，特制定浙江省电力公司变压器（电抗器）非电量保护管理规程。
本标准将作为变压器（电抗器）非电量保护技术管理的依据。
本标准由浙江省电力公司生产部提出并归口。
本标准起草单位：浙江省电力公司、湖州电力局、浙江省电力试验研究所。
本标准主要起草人：吴锦华、顾克拉、楼其民、董雪松。
本标准审定人员：朱松林。
本标准批准人员：梁绍斌。
本标准于2004年10月首次编写。
变压器（电抗器）非电量保护管理规程1范围本标准规定了变压器（包括电抗器）非电量保护在整定、设备选型、投产、验收、检修、运行维护、缺陷处理等方面内容，是管理变压器非电量保护工作的依据。
本标准所指的变压器非电量保护包括：气体保护、压力释放保护、温度保护、油位保护、突发压力继电器保护、冷却器全停保护。
本标准适用于浙江省公司所辖范围内110kV～500kV电压等级油浸式电力变压器（电抗器）非电量保护管理工作，其设计、基建、生产运行等部门都应遵守本标准。
35kV及以下电压等级油浸式电力变压器非电量保护工作可参照本标准执行。
2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

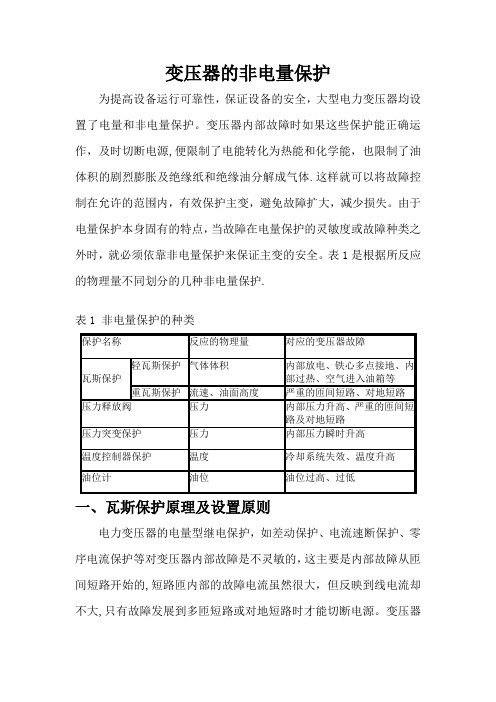

变压器非电量保护非电量保护，顾名思义就是指由非电气量反映的故障动作或发信的保护，一般是指保护的判据不是电量（电流、电压、频率、阻抗等），而是非电量，如瓦斯保护（通过油速整定）、温度保护（通过温度高低）、防暴保护（压力）、防火保护（通过火灾探头等）、超速保护（速度整定）等。
非电量保护可对输入的非电量接点进行SOE记录和保护报文记录并上传，主要包括本体重瓦斯、调变重瓦斯、压力释放、冷控失电、本体轻瓦斯、调变轻瓦斯、油温过高等，经压板直接出口跳闸或发信报警。
对于冷控失电，可选择是否经本装置延时出口跳闸，最长延时可达300分钟。
还可选择是否经油温过高非电量闭锁，投入时只有在外部非电量油温过高输入接点闭合时才开放冷控失电跳闸功能。
变压器非电量保护一般指涉及到整定值的气体、压力和温度方面的保护。
当变压器内部出现单相接地、放电或不严重的匝间短路故障时，其他保护因得到的信号弱而不起作用，但这些故障均能引起变压器及其它材料分解产生气体。
利用这一特点构成的反映气体变化的保护装置称气体（瓦斯）保护。
1、气体保护继电器及整定瓦斯保护是变压器油箱内绕组短路故障及异常的主要保护。
其作用原理是：变压器内部故障时，在故障点产生往往伴随有电弧的短路电流，造成油箱内局部过热并使变压器油分解、产生气体（瓦斯），进而造成喷油、冲动斯继电器，瓦斯保护动作。
目前国产的气体保护用气体继电器结构为挡板式磁力接点结构，进口的气体继电器有浮桶式和压力式两种结构。
气体继电器具有两个功能：集气保护（称轻瓦）和流速保护（称重瓦）。
轻瓦斯保护作用于信号，重瓦斯保护作用于信号，重瓦斯保护作用于切除变压器。
集气保护（轻瓦斯保护）轻瓦斯保护继电器由开口杯、干簧触点等组成。
运行时，继电器内充满变压器油，开口杯浸在油内，处于上浮位置，干簧接点断开。
当变压器内部发生轻微故障或异常时，故障点局部过热，引起部分油膨胀，油内的气体被逐出，形成汽泡，进入气体继电器内，使油面下降，开口杯转动，使干簧接点闭合，发出信号。
甘肃省电力公司检修公司非电量保护管理规定第一章总则第一条为规范电力变压器（含高压并联电抗器，下同）的非电量保护运行管理，做好变压器非电量保护的整定、安装调试、验收、运行维护和定期检验工作，特制定本规定。
第二条本规定制定依据《电力变压器运行规程》，《电力变压器检修导则》，省公司《关于非电量保护有关问题的通知》（甘电调〔2010〕73号）。
第二章非电量保护第三条非电量保护是指由非电气量反映的故障动作或发信的保护，一般是指保护的判据不是电量（电流、电压、频率、阻抗等），而是非电量，如瓦斯保护（重瓦斯通过油速整定，轻瓦斯通过气体体积整定）、温度保护（通过温度高低整定）、防暴保护（通过压力整定）等。
第四条非电量保护装置指变压器保护同屏配置的装置，主要是对开关场送来的变压器非电量保护继电器接点进行重动后实现接点扩展、延时、发信和跳闸功能。
第五条非电量保护装置可对输入的非电量接点进行SOE记录和保护报文记录并上传，主要包括本体重（轻）瓦斯，有载调压重（轻）瓦斯，冷控失电、压力释放、温度高等，经压板直接出口跳闸或发信报警。
第三章职责第六条运维检修部是非电量保护运行管理的归口管理部门。
主要职责是：1.根据相关规定负责制定、修编非电量保护管理规定。
2.指导、督促各分部（中心）做好非电量保护管理工作，审核非电量保护改造计划，安排改造资金。
3.负责管辖范围内变压器非电量保护事故及重大缺陷的调查、分析、处理，提出并督促落实反事故技术措施。
第七条分部（中心）的职责：1.负责收集变压器非电量保护及非电量保护装置生产厂家技术资料，依据变压器运行规程和变压器生产厂家技术要求，确定非电量保护整定原则（整定原则、定值通知单建议由总部统一下发，分部执行）。
2.负责组织编制设备管辖范围内非电量保护现场运行规程及非电量保护管理制度。
3.负责设备管辖范围内非电量保护的运行管理工作，监督变压器非电量保护的正确使用和运行。
4.参加设备管辖范围内非电量保护事故及重大缺陷的调查、分析、处理，督促落实技术改进措施和反事故措施。
变压器非电量保护非电量保护，顾名思义就是指由非电气量反映的故障动作或发信的保护，一般是指保护的判据不是电量（电流、电压、频率、阻抗等），而是非电量，如瓦斯保护（通过油速整定）、温度保护（通过温度高低）、防暴保护（压力）、防火保护（通过火灾探头等）、超速保护（速度整定）等。
非电量保护可对输入的非电量接点进行SOE记录和保护报文记录并上传，主要包括本体重瓦斯、调变重瓦斯、压力释放、冷控失电、本体轻瓦斯、调变轻瓦斯、油温过高等，经压板直接出口跳闸或发信报警。
对于冷控失电，可选择是否经本装置延时出口跳闸，最长延时可达300分钟。
还可选择是否经油温过高非电量闭锁，投入时只有在外部非电量油温过高输入接点闭合时才开放冷控失电跳闸功能。
变压器非电量保护一般指涉及到整定值的气体、压力和温度方面的保护。
当变压器内部出现单相接地、放电或不严重的匝间短路故障时，其他保护因得到的信号弱而不起作用，但这些故障均能引起变压器及其它材料分解产生气体。
利用这一特点构成的反映气体变化的保护装置称气体（瓦斯）保护。
1、气体保护继电器及整定瓦斯保护是变压器油箱内绕组短路故障及异常的主要保护。
其作用原理是：变压器内部故障时，在故障点产生往往伴随有电弧的短路电流，造成油箱内局部过热并使变压器油分解、产生气体（瓦斯），进而造成喷油、冲动斯继电器，瓦斯保护动作。
目前国产的气体保护用气体继电器结构为挡板式磁力接点结构，进口的气体继电器有浮桶式和压力式两种结构。
气体继电器具有两个功能：集气保护（称轻瓦）和流速保护（称重瓦）。
轻瓦斯保护作用于信号，重瓦斯保护作用于信号，重瓦斯保护作用于切除变压器。
集气保护（轻瓦斯保护）轻瓦斯保护继电器由开口杯、干簧触点等组成。
运行时，继电器内充满变压器油，开口杯浸在油内，处于上浮位置，干簧接点断开。
当变压器内部发生轻微故障或异常时，故障点局部过热，引起部分油膨胀，油内的气体被逐出，形成汽泡，进入气体继电器内，使油面下降，开口杯转动，使干簧接点闭合，发出信号。
Q/YGD云南电网公司玉溪供电局 发布前 言为加强玉溪供电局变压器（高压电抗器）非电量保护管理，做好变压器（高压电抗器）非电量保护的选型、设计、整定、安装调试、验收、运行维护和定期检验工作，根据有关规程规定，结合玉溪供电局实际，制定本规定。
本规定由生产技术部负责起草。
起草人：唐 伟主要审核人：期永川 王学玉 李双喜批准人：王 冰本规定由生产技术部归口并负责解释。
本规定的版本及修改状态：A/0变压器（高压电抗器）非电量保护管理规定1 适用范围适用玉溪供电局变电站35kV及以上电压等级变压器和500kV高压电抗器。
2 规范性引用标准下列标准和文献中的条款通过本规定的引用而成为本规定的条款。
凡是注明日期的引用文件，其随后的所有修改单(不包括勘误的内容）或修订版本均不适应于本规定。
凡是不注明日期的引用文件，其最新版本适用于本标准。
2.1 继电保护和安全自动装置技术规程GB/T 14285-20062.2 继电保护和电网安全自动装置检验规程DL/T 995-20062.3 QJ-25、50、80型气体继电器检验规程DL/T 540—19942.4 电力变压器运行规程DL/T 572—19952.5 220kV～500kV变电站电气技术导则Q/CSG 1 0011-20052.6 电力设备预防性试验规程Q/CSG 1 0007-20042.7 输变电设备状态评价标准Q／CSG 1 0010—20042.8 中国南方电网电力调度管理规定CSG 2 1003—20082.9 云南电网变压器（高压电抗器）非电量保护管理规定QG/YW -SJ-20-20083 术语和定义3.1 变压器（高压电抗器）非电量保护包括气体继电器、压力释放装置、变压器顶层油温和绕组温度测量装置、油位及油压异常测量装置、冷却器全停等保护。
3.2 非电量保护装置指与微机型变压器保护同屏配置的装置，可将开关场送来的各种变压器非电量保护继电器接点重动后实现延时、发信和跳闸等功能。
