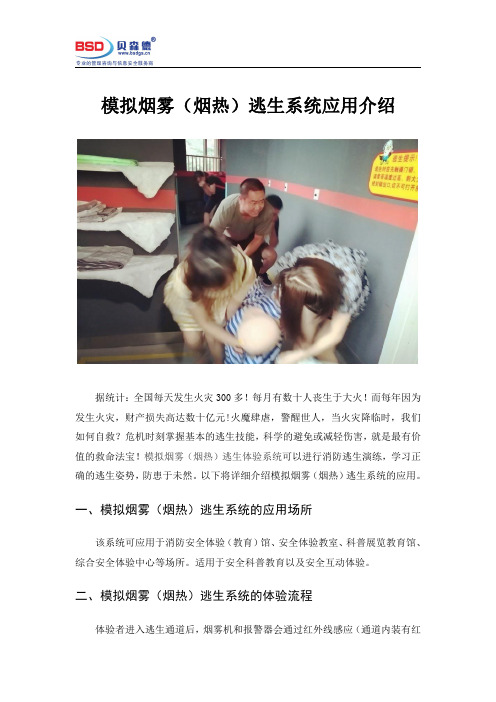

消防培训训练基地（矿山）网栅烟热模拟训练系统将矿山救护队的各项训练、培训内容与先进的计算机模拟技术、多媒体技术、自动控制技术等有机结合,真实地模拟事故现场的视觉听觉效果,并具有良好的人机交互系统,为救护队员提供良好的训练场地,在没有条件通过现场决策积累经验的情况下,提前在心理和生理上熟悉事故现场,帮助他们做出更快速、理智、正确的决策。
1.引言煤矿安全事故多发,每次事故发生时,矿山救护队就担负起抢险救灾的责任,救护队员的素质能够在很大程度上减少事故中人员的伤亡和财产的损失。
然而煤矿事故千差万别,救灾环境相当恶劣,对救护队员的生理、心理都是巨大的考验。
每一次的救护任务都要求每一名队员在面对各种险情时都能够沉着、冷静地做出理性的判断,快速而准确地完成任务。
事故的抢救和处理过程往往能够积累更多的经验,而经验对于事故的正确处理起着非常大的作用。
但是对于年轻队员来说,往往缺乏实战的经验。
目前,矿山救护队对队员的训练大部分停留在体能的训练、仪器装备操作和书面的学习上。
为了让缺乏实战经验的队员能够在执行任务前就对救灾环境有一定认识,并针对事故实际情况做出最佳决策,避免实战中出现恐慌心理和非理性的决策,本文设计并实现了多功能救灾模拟训练系统。
多功能烟热模拟训练系统由煤炭科学研究总院重庆研究院设计并制造，系统主要由模拟训练室、中央控制室组成。
烟热模拟训练系统旨在通过仿真模拟事故现场的严峻环境，人为设置测试条件，训练人员佩戴呼吸器，在黑暗、噪音、烟雾、高温等条件下，按照预先设定的工作程序，穿越各种障碍。
烟热模拟训练系统能丰富他们抢险救灾的经验，提高实战中应对各种突发事故的应变能力，大幅度提高战斗员的综合作战技能。
用数据说话，科学地评定人员额训练水平。
2.训练系统主要功能和工作原理2.1训练系统的主要功能多功能救灾模拟训练系统实现的主要功能是:集成控制、烟热模拟功能、灾区巷道环境模拟、人员定位、通讯、可视化等。
其中集成控制采用先进的P LC 控制技术,由总控台集成控制,具有中央控制和现场控制两种模式;烟热模拟功能可模拟出火灾现场的高温浓烟环境;灾区巷道环境模拟可模拟隔断、塌方、竖井、圆筒、竖梯、斜井、矮巷等灾区各种障碍;人员定位可准确定位训练人员位置;通讯可实现训练人员和控制台指挥人员的通话;可视化是指视像监控系统由多个监控点组成,能实现黑暗环境下的监控,监控无死角。
国内烟草设备系统动态仿真技术应用现状国内烟草设备系统动态仿真技术应用现状一、前言烟草产业一直以来都在中国具有重要的地位，作为世界上最大的烟草生产和消费国，烟草产业对于中国经济的贡献不可忽视。
然而，随着烟草产业的发展，传统的烟草生产方式已经无法满足当前的需求。
为了提高生产效率和产品质量，引入动态仿真技术成为了迫切的需求。
动态仿真技术是一种通过计算机模拟和模仿真实对象在特定时间内进行变化和演化的技术。
通过动态仿真技术，可以对烟草设备系统进行全面的模拟和测试，更好地了解系统的运行状态，并预测系统未来的发展趋势。
本文将对国内烟草设备系统动态仿真技术的应用现状进行详细介绍。
二、烟草设备系统动态仿真技术的概念与原理1. 概念烟草设备系统动态仿真技术是指利用计算机软硬件系统对烟草设备系统进行全面的模拟和测试的技术。
通过该技术，可以模拟烟草设备系统的各种运行状态和工作流程，为优化生产过程和改进设备性能提供科学的依据。
2. 原理烟草设备系统动态仿真技术的实现主要依靠计算机模型和仿真软件。
首先，需要对烟草设备系统进行建模，将其各个组成部分抽象为特定的数学模型。
然后，将这些数学模型输入到仿真软件中，通过计算机模拟系统的运行过程，得出各种指标和性能参数。
最后，根据仿真结果，可以对系统进行优化和改进。
三、烟草设备系统动态仿真技术的应用领域1. 设备性能评估和改进通过动态仿真技术，可以模拟和评估不同设备的性能。
可以通过改变设备参数、优化工艺流程等方式，预测不同设备下系统的性能指标，并找到最佳的设计方案。
同时，还可以模拟设备故障和异常情况，对设备性能进行全面评估和改进。
2. 生产过程优化烟草生产过程中存在着许多复杂的工艺流程和环境条件。
通过动态仿真技术，可以模拟和优化各个环节的工艺流程，并对其进行全面的评估。
同时，还可以针对生产过程中可能存在的问题进行模拟，提前预防和解决问题，提高生产效率和产品质量。
3. 系统运行状态监测和预测烟草设备系统的正常运行对于烟草生产的稳定性和可靠性至关重要。
一、引言随着社会经济的快速发展，火灾事故的频发给人民生命财产安全带来了严重威胁。
为了提高消防部门的灭火救援能力，加强火灾事故应急处置能力，确保人民群众的生命财产安全，设计一套灭火预案仿真演练系统具有重要意义。
本文将对灭火预案仿真演练系统的设计进行详细阐述。
二、系统需求分析1. 功能需求（1）火灾场景模拟：系统能够模拟各类火灾场景，包括建筑火灾、森林火灾、化学火灾等。
（2）灭火力量调度：系统能够根据火灾场景和灭火资源，自动调度消防队伍、消防车辆、灭火器材等。
（3）应急指挥：系统能够实现应急指挥中心对火灾事故的实时监控、指挥调度、信息发布等功能。
（4）演练评估：系统能够对演练过程进行评估，分析灭火预案的合理性和有效性。
2. 性能需求（1）实时性：系统应具备实时模拟火灾场景和灭火过程的能力。
（2）可靠性：系统应保证数据传输、处理和存储的可靠性。
（3）可扩展性：系统应具备良好的可扩展性，能够适应不同规模的火灾事故。
三、系统设计1. 系统架构灭火预案仿真演练系统采用分层架构，主要包括以下层次：（1）数据层：负责存储火灾场景、灭火资源、演练数据等。
（2）业务逻辑层：负责实现火灾场景模拟、灭火力量调度、应急指挥、演练评估等功能。
（3）表示层：负责用户界面设计，实现与用户的交互。
2. 关键技术（1）三维建模技术：采用三维建模技术，实现火灾场景的逼真模拟。
（2）虚拟现实技术：利用虚拟现实技术，使演练人员能够身临其境地体验火灾现场。
（3）人工智能技术：利用人工智能技术，实现灭火资源的智能调度。
（4）大数据技术：利用大数据技术，对演练数据进行挖掘和分析。
3. 系统模块设计（1）火灾场景模拟模块：该模块负责创建火灾场景，包括火灾发生地点、火灾类型、火灾蔓延速度等。
（2）灭火力量调度模块：该模块根据火灾场景和灭火资源，自动调度消防队伍、消防车辆、灭火器材等。
（3）应急指挥模块：该模块实现应急指挥中心对火灾事故的实时监控、指挥调度、信息发布等功能。

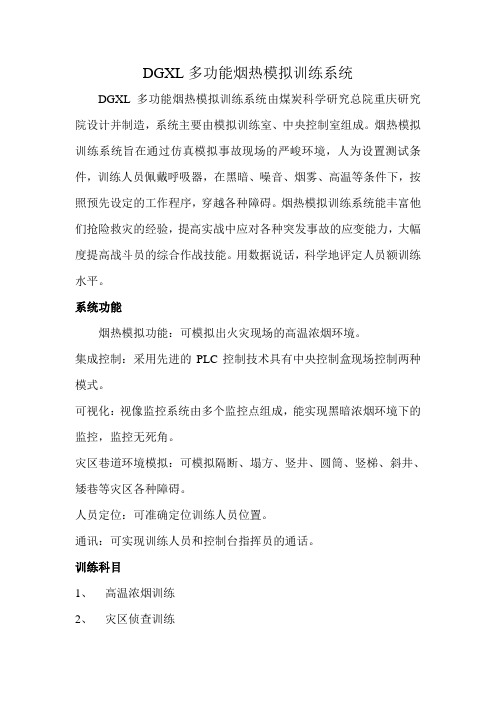

DGXL多功能烟热模拟训练系统DGXL多功能烟热模拟训练系统由煤炭科学研究总院重庆研究院设计并制造，系统主要由模拟训练室、中央控制室组成。
