电脑维修(主板上都有啥)

电脑维修基础之主板维修思路步骤当电脑出现故障时，有时候问题可能出在主板上。

主板是电脑的核心，负责连接各个硬件设备并传递信号。

所以，要修理主板需要一定的专业知识和技巧。

下面是主板维修的基本步骤和思路。

1.检查电源供应：首先，检查电源供应是否正常。

主板的电源供应一般为24引脚的电源插头，如果没有电流传输，那么主板很可能是损坏的。

通过检查电源供应，我们可以排除电源供应的问题。

2.检查指示灯：有些主板会有硬件指示灯，用来指示主板是否正常工作。

如果指示灯没有亮起，这可能意味着主板损坏或者没有正确连接电源。

3.检查CPU插座：主板上的参考主频插座非常重要，它负责接收CPU。

检查CPU插座是否有松动或者脱落的电路，如果有的话，需要重新安装。

4.检查内存插槽：内存插槽也是主板上比较关键的部分。

如果内存插槽没有接触良好，那么系统可能无法正常启动。

检查内存插槽下方的引脚是否完好无损，如果有问题，需要更换插槽或重新焊接。

5.检查扩展插槽：主板上的扩展插槽用于连接其他硬件设备，如显卡、声卡等。

如果扩展插槽损坏，会导致相应的硬件无法正常工作。

检查这些插槽是否有损坏或者短路现象。

6.PCB层次检查：有时候主板上会有损坏的电路，这种问题需要在PCB层面进行修复。

使用测试设备，例如万用表或滚动热空，来检测电路是否有问题。

如果发现电路损坏，需要使用相应的电路修复工具进行修复。

7.CMOS电池更换：CMOS电池位于主板上用于保存BIOS设置。

如果电池电量过低或者老化，会导致主板无法正常启动。

打开主板，找到CMOS 电池并更换为新的电池。

8.BIOS刷新：BIOS是主板固件，包含了控制和配置硬件的信息。

有时候主板的BIOS可能损坏或者过时，需要通过刷新来解决。

使用BIOS刷新工具刷新主板上的BIOS固件。

9.清洁检查：有时候主板上的问题并不是由硬件故障引起的，而是由于灰尘或污垢积累导致的。

定期清洁主板上的灰尘和污垢，并确保散热器正常工作。

简述计算机主板的基本组成部分
计算机主板是计算机的核心组件之一，它是连接各个部件的桥梁。

主板的基本组成部分包括以下几个方面：
1.芯片组：芯片组是主板的核心部件，它由北桥和南桥两部分组成。

北桥主要负责连接处理器、内存和显卡等高速设备，南桥主要负责连接硬盘、USB、声卡等低速设备。

2.CPU插槽：CPU插槽是主板上用于安装处理器的接口，目前常
用的有LGA和PGA两种，一般使用LGA插槽的主板性能更佳。

3.内存插槽：内存插槽是主板上用于安装内存条的接口，常见的有DDR3和DDR4两种类型。

4.扩展插槽：扩展插槽是主板上用于安装扩展卡的接口，包括PCI、PCI-E等不同类型的接口。

5.电源接口：电源接口是主板上用于连接电源的接口，一般有
24pin和8pin两种规格，不同的规格适用于不同功率的电源。

6.硬盘接口：硬盘接口是主板上用于连接硬盘的接口，常见的有SATA和IDE两种类型。

B接口：USB接口是主板上用于连接USB设备的接口，一般
有2.0和3.0两种规格，3.0规格的传输速度更快。

8.声卡接口：声卡接口是主板上用于连接播放和录音设备的接口，常见的有3.5mm音频接口和HDMI接口等。

总之，计算机主板的基本组成部分包括芯片组、CPU插槽、内存插槽、扩展插槽、电源接口、硬盘接口、USB接口和声卡接口等，这
些部件的协调工作使得计算机系统能够正常运行。

主板的构造和功能解析为了更好地了解主板的构造和功能，本文将从以下几个方面进行解析，包括主板的组成部分、各个部件的作用以及主板的功能。

一、主板的组成部分主板作为计算机的核心部件，由多个不同的组成部分组合而成。

主要包括以下几个方面：1. CPU插槽：用于插入中央处理器（CPU），它是主板上最重要的组件之一，负责执行计算机的指令和控制操作。

2. 内存插槽：用于插入随机存储器（RAM），RAM是存储计算机正在执行的程序和数据的临时存储器，对于计算机性能的提升起着重要作用。

3. 扩展槽：包括PCI插槽、AGP插槽和PCI Express插槽等，用于插入扩展卡，如显卡、网卡、声卡等。

扩展槽的数量和类型会影响计算机的扩展能力。

4. 芯片组：主板上的芯片组负责处理数据和控制信号的流动。

芯片组通常由北桥芯片和南桥芯片组成，北桥负责控制高速组件，如CPU 和显卡，而南桥负责控制低速组件，如硬盘、USB设备等。

5. BIOS芯片：用于存储基本输入输出系统（BIOS）程序，BIOS是计算机开机时自检及系统启动的关键，确保计算机硬件正常运行。

二、各个部件的作用1. CPU：作为计算机的大脑，负责执行计算机指令和控制操作，其性能的提升将直接影响计算机的运行速度和效率。

2. 内存：存储计算机正在执行的程序和数据，是CPU快速读写数据的临时存储器，内存的大小和速度将决定计算机的运行能力。

3. 扩展卡：通过扩展槽插入主板，扩展了计算机的功能，如显卡可以使计算机显示图像，网卡可以实现网络连接，声卡可以提供音频输出等。

4. 芯片组：负责处理数据和控制信号的流动，保证各个组件之间的协调工作，提供高效的数据传输。

5. BIOS：存储计算机的基本输入输出系统，控制计算机的启动和硬件初始化，确保计算机的正常工作。

三、主板的功能主板是整个计算机的核心，不同的组件通过主板紧密地连接在一起，实现了以下几个基本功能：1. 数据传输：主板上的芯片组负责处理数据和控制信号的传输，保证各个组件之间的快速、稳定的数据交流。

主板维修流程主板是电脑的核心部件，如果出现故障，可能会导致整个电脑无法正常工作。

因此，了解主板维修流程是非常重要的。

下面，我将介绍主板维修的详细流程。

首先，当发现电脑出现故障时，需要确认是主板出现了问题。

一般来说，主板故障会表现为电脑无法开机、出现蓝屏、USB接口无法使用等现象。

在确认是主板故障后，需要将电脑关机，并断开电源线。

接着，需要打开电脑机箱，并将主板取出。

在取出主板之前，需要先拆下散热器、内存条、显卡等附件，以免在取出主板时造成损坏。

取出主板后，需要进行外观检查，看是否有明显的烧坏、破损等情况。

然后，需要进行主板的维修。

首先，可以使用万用表对主板上的元件进行测试，确认是否有短路或断路现象。

如果发现有元件损坏，需要进行更换。

其次，可以进行焊接修复，对于一些焊点出现断开的情况，可以使用焊锡进行修复。

此外，还可以使用专业的维修设备对主板进行检测和修复。

维修完成后，需要进行主板的组装。

首先，将主板放回机箱内，并重新安装散热器、内存条、显卡等附件。

在安装过程中，需要注意连接线路的正确性，以免造成接触不良或短路。

完成组装后，需要仔细检查每个连接口和螺丝是否牢固。

最后，进行电脑开机测试。

接通电源后，按下电源键，观察电脑是否正常开机。

如果电脑可以正常开机，并且主板的各项功能正常运作，那么主板维修就算是完成了。

总的来说，主板维修是一项需要细心和耐心的工作。

在进行维修时，需要注意安全，避免因操作不当造成二次损坏。

同时，对于一些复杂的故障，建议寻求专业人员的帮助，以确保维修的质量和效果。

希望以上内容能够对主板维修流程有所帮助。

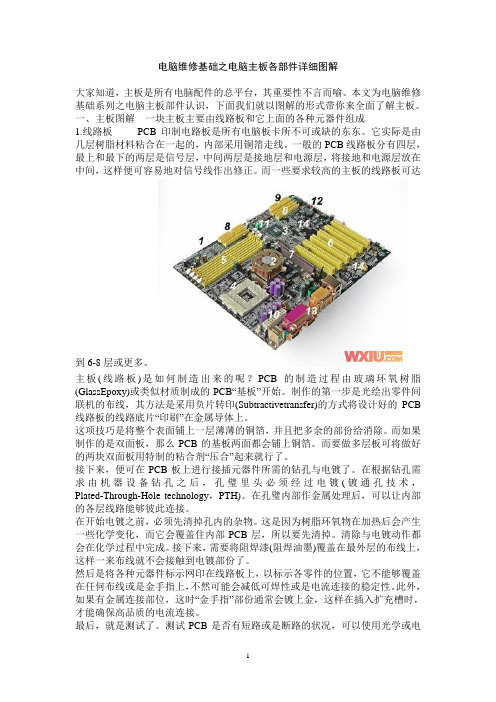

电脑维修基础之电脑主板各部件详细图解大家知道，主板是所有电脑配件的总平台，其重要性不言而喻。

本文为电脑维修基础系列之电脑主板部件认识，下面我们就以图解的形式带你来全面了解主板。

一、主板图解一块主板主要由线路板和它上面的各种元器件组成1.线路板PCB印制电路板是所有电脑板卡所不可或缺的东东。

它实际是由几层树脂材料粘合在一起的，内部采用铜箔走线。

一般的PCB线路板分有四层，最上和最下的两层是信号层，中间两层是接地层和电源层，将接地和电源层放在中间，这样便可容易地对信号线作出修正。

而一些要求较高的主板的线路板可达到6-8层或更多。

主板(线路板)是如何制造出来的呢？PCB的制造过程由玻璃环氧树脂(GlassEpoxy)或类似材质制成的PCB“基板”开始。

制作的第一步是光绘出零件间联机的布线，其方法是采用负片转印(Subtractivetransfer)的方式将设计好的PCB 线路板的线路底片“印刷”在金属导体上。

这项技巧是将整个表面铺上一层薄薄的铜箔，并且把多余的部份给消除。

而如果制作的是双面板，那么PCB的基板两面都会铺上铜箔。

而要做多层板可将做好的两块双面板用特制的粘合剂“压合”起来就行了。

接下来，便可在PCB板上进行接插元器件所需的钻孔与电镀了。

在根据钻孔需求由机器设备钻孔之后，孔璧里头必须经过电镀(镀通孔技术，Plated-Through-Hole technology，PTH)。

在孔璧内部作金属处理后，可以让内部的各层线路能够彼此连接。

在开始电镀之前，必须先清掉孔内的杂物。

这是因为树脂环氧物在加热后会产生一些化学变化，而它会覆盖住内部PCB层，所以要先清掉。

清除与电镀动作都会在化学过程中完成。

接下来，需要将阻焊漆(阻焊油墨)覆盖在最外层的布线上，这样一来布线就不会接触到电镀部份了。

然后是将各种元器件标示网印在线路板上，以标示各零件的位置，它不能够覆盖在任何布线或是金手指上，不然可能会减低可焊性或是电流连接的稳定性。

电脑维修技术的常用术语解释电脑维修技术涵盖了计算机硬件和软件方面的知识，是保障计算机正常运行和维持其良好状态的重要技术。

在电脑维修过程中，人们经常会遇到各种术语，本文将逐一解释这些常用术语，帮助读者更好地理解电脑维修技术。

一、 BIOS（基本输入输出系统）BIOS是计算机开机自检程序的一部分，负责初始化硬件设备、建立硬件与软件接口。

它存储在计算机主板上的一个固化芯片中，控制着计算机的启动过程。

二、CMOS（互补金属氧化物半导体）CMOS是一种功耗较低的集成电路技术，常用于构建计算机的非易失性内存。

CMOS电池则为计算机提供电力以保持CMOS芯片的数据，如日期和时间等信息。

三、CPU（中央处理器）CPU是计算机的核心部件，负责执行计算机程序中的指令。

它由运算单元、控制单元和缓存等部分组成，是计算机最重要的元件之一。

四、GPU（图形处理器）GPU主要用于处理图形相关的数据，并提供3D图形渲染、游戏运行等高性能计算能力。

它在现代电脑中广泛应用于图形处理和计算任务。

五、RAM（随机访问存储器）RAM是计算机的主存储器，用于临时存储正在运行的程序和数据。

RAM的速度较快，但是断电后数据将会丢失。

六、ROM（只读存储器）ROM是一种只读存储器，其内容在计算机断电情况下也能保持。

主板上的BIOS芯片即为一种ROM。

七、操作系统操作系统（OS）是计算机系统的核心软件，负责管理和控制计算机硬件和软件，为用户提供统一的接口。

常见的操作系统包括Windows、macOS和Linux等。

八、驱动程序驱动程序是指用来控制硬件设备的软件程序。

通过安装适当的驱动程序，操作系统可以正确地识别硬件设备并与之交互。

九、病毒（病毒程序）病毒是一种恶意的计算机程序，它会在未经用户许可的情况下自我复制并对计算机系统造成破坏。

为了保护计算机安全，用户应定期更新防病毒软件。

十、硬件故障硬件故障指计算机硬件出现的故障情况，如主板损坏、硬盘故障等。

服务内容1、计算机硬件设备维护维修●硬件故障诊断、维修；因性能不足需要升级配件的。

●如果相关配件存在故障，需要较高费用解决的，对于保修期内的设备，可代客户联系厂商售后服务，对于超过保修期的，则根据用户需求推荐相关配件，根据所需费用让用户决定是维修还是直接更换或升级。

●硬件设备升级安装，如扩展内存容量、更换更大容量硬盘、升级CPU、升级显卡、安装刻录机等。

●主机内部的灰尘清洁处理。

●根据用户需求，对电脑性能进行分析并做出相应优化。

●对于拥有较多电脑的单位用户，协助单位行政人员建立办公设备的配置档案，实行标准化管理。

2、系统维护2.1、系统安装及恢复●系统安装：根据客户要求安装相应的操作系统●系统恢复：因操作系统出现问题导致机器不能启动或启动异常的，需要重新恢复操作系统的。

●系统恢复后，完成相应配件（显卡、声卡、网卡、MODEM等）以及外设（打印机、扫描仪、一体机等）的驱动程序的安装调试，保证客户能正常使用。

2.2、系统整理及优化●病毒检测及杀毒软件的安装和配置，最大限度的防止计算机病毒的侵害。

●清除不必要的程序，释放更多内存及硬盘空间，尽可能的提高电脑的整体运行效率。

硬盘扫描与整理，优化硬盘使用速度。

●操作系统补丁升级，电脑主板BIOS升级等。

●根据实际情况建议用户备份重要数据，以保证数据安全。

3、办公外设的维护●外设（打印机、复印机、扫描仪、一体机等）硬件故障初步诊断、维修及升级。

●网络打印的故障处理：解决驱动程序、软件设置、网络设置等问题导致的打印故障。

●其他外置设备的故障处理：手写板、摄像头、监控设备、移动硬盘等设备由于驱动程序、软件设置问题导致的故障4、应用软件维护●常用软件的安装、设置、管理、更新。

●常用软件故障诊断及恢复。

●可根据用户的不同需求实现软件不同功能的组合。

●解答用户使用过程中遇到的疑难解答，帮助用户合理、正确的使用软件。

5、综合布线相关内容：●办公室内部局域网布线，路由器、交换机、无线设备等网络设备的安装与调试，无线路由的无缝漫游设置，多WAN口路由器的路由策略配置等。

了解电脑主板的组成和功能电脑主板是一款电子设备，它在电脑中扮演着至关重要的角色。

主板连接了各种硬件组件，如中央处理器（CPU）、内存、显卡和存储设备等，使它们可以相互通信和协调工作。

了解电脑主板的组成和功能，有助于我们更好地理解电脑的工作原理和提升电脑性能。

本文将介绍电脑主板的组成和各个组件的功能。

一、主板的外观和基本组成电脑主板通常是一个长方形的电路板，其表面有一系列连接插槽和插座。

主板的颜色和材质可能因制造商而异，但基本功能和组成大体相同。

1. CPU插槽：位于主板的中央位置，用于安装中央处理器（CPU）。

CPU是电脑的大脑，负责执行各种计算任务。

2. 内存插槽：位于CPU插槽附近的位置，用于安装内存条。

内存条是电脑用于存储临时数据的地方，提供给CPU快速读取和写入数据。

3. 扩展插槽：位于主板的边缘位置，用于安装显卡、网卡、声卡和其他扩展设备。

这些插槽通常是PCIe或PCI插槽。

4. SATA接口：用于连接硬盘驱动器、光驱和其他存储设备。

SATA接口提供数据传输和电源连接。

5. USB接口：用于连接外部设备，如鼠标、键盘、打印机和移动存储设备等。

6. 电源插口：用于连接电源供应器，为主板和其他组件提供电力。

二、主板的核心组件和功能主板上的核心组件包括芯片组、BIOS和电源管理。

1. 芯片组：芯片组是主板上的集成电路组成的集合，包含北桥芯片和南桥芯片。

北桥芯片连接CPU、内存和显卡等组件，南桥芯片管理磁盘驱动器、USB接口和其他外设。

2. BIOS（基本输入/输出系统）：BIOS是主板上的固件程序，负责初始化电脑硬件、进行启动自检、加载操作系统和提供基本的输入输出功能。

3. 电源管理：主板上的电源管理芯片负责供电控制和电源管理。

它监控电力需求，控制电压和功率分配，确保各个组件的利用效率。

三、主板的性能和扩展能力电脑主板的性能和扩展能力对整体系统性能至关重要。

1. 性能：主板的性能取决于芯片组、总线速度和支持的技术标准等。

主板维修原理知识点总结一、主板结构概述主板是一块电脑内部的集成电路板，它是电脑的核心部件之一，用于连接各种硬件设备，包括中央处理器、内存、显卡、声卡、网卡等。

主板的结构很复杂，包括多个不同功能的芯片、插槽、连接器等部件，必须理解主板的结构和原理才能进行有效的维修工作。

1. 主板的芯片主板上的各种芯片负责不同的功能，其中最重要的是北桥和南桥芯片。

北桥连接中央处理器、内存和显卡，而南桥连接其它外围设备，如硬盘、光驱、网卡等。

此外，还有CPU、BIOS芯片、声卡芯片、网卡芯片等。

每个芯片都有自己的功能，出现问题时需要进行针对性的维修和调试。

2. 主板的插槽和连接器主板上有很多插槽和连接器，用于连接各种硬件设备。

常见的插槽包括CPU插槽、内存插槽、显卡插槽、扩展卡插槽等，连接器包括电源插座、USB插口、SATA接口、网线接口等。

这些插槽和连接器在维修过程中都有可能出现问题，需要进行仔细检查和维修。

3. 主板的电源管理主板对电源的管理很重要，它需要接收来自电源的电压并将其分配给各个硬件设备。

电源管理模块还负责对电源进行保护，避免过压、过流等问题对硬件设备造成损坏。

如果主板的电源管理出现问题，电脑就无法正常工作，因此需要及时维修和调试。

4. 主板的信号传输主板上有很多信号传输线路，负责将数据和信号传输到各个硬件设备。

这些线路包括PCI 总线、AGP总线、PCI-E总线等。

如果这些线路出现问题，就会导致硬件设备无法正常工作，需要进行排查和修复。

二、主板维修的基本原理主板维修是一项非常复杂的工作，需要对主板的结构和原理有深刻的理解。

以下是主板维修的一些基本原理。

1. 理解主板的结构主板上有很多不同功能的芯片、插槽和连接器，维修工作需要对这些结构有清晰的认识。

只有了解主板的结构，才能有效进行维修和调试工作。

2. 掌握主板的工作原理主板连接各种硬件设备，并通过芯片、插槽和连接器进行数据传输和信号处理，必须深入理解主板的工作原理才能进行有效的维修工作。

DIY电脑装机必知必会的主板20个部件，值得收藏电脑主板，是指PC开箱或者笔记本开盖后看到的主电路板PCB，它是电脑最关键的组成部分，其他模块都需要插接在上面进行互联互通。

主板上一般内嵌有充电口、电池模块、启动BIOS模块、I/O控制模块，以及各种插槽。

1. CPU插座2.芯片组3. RAM槽4. PCIe槽5. PCI槽6. M.2固态硬盘7. SATA接口8. 前盖控制器9. USB 2接头10. USB 3.1 一代接头11. USB 3.1 二代接头12. ATX电源连接器13. CPU电源连接器14. BIOS芯片15. CMOS电池16. 风扇接头17. 前盖头18. VRM散热19. COM串口20. TPM头21. RGB头本文将介绍主板上最常见的组成模块，以及它们各自的接口形态、主要功能。

CPU芯片CPU是Central Processing Unit的首字母缩写，是计算机中执行指令的电子电路。

它也被称为中央处理器。

CPU执行桌面程序中指令指定的基本逻辑、算术、控制以及输入/输出（I/O）操作。

CPU在主板的位置如下图红框所示：内存RAMRAM是Random Access Memory的首字母缩写，它是一种随机读写的存储器；主要用于保存运行数据和执行代码，具有掉电数据丢失的特性。

内存RAM随机读写的时间基本相同，无论数据存储在存储器的哪个位置中。

与硬盘、CD/DVD等存储设备相比，内存RAM的数据读写速度要快得多。

目前，内存RAM的常见标准是DDR3、DDR4和DDR5。

内存RAM在主板的位置如下图红框所示：南北桥南北桥是主板上核心逻辑芯片组中的两个芯片。

通常，南桥在南北桥芯片组架构中主要处理主板上的低速外部设备。

北桥也称为主机桥或内存控制器总线，通过前端总线（FSB）直接连接到CPU。

它负责处理CPU和RAM高速设备。

北桥和南桥一起管理CPU和主板其他组件之间的通信。

北桥在主板的位置如下图红框所示，南桥如绿框所示。
