10 第四代反应堆简介

第四代核反应堆性能特性及优缺点评价发布时间：2021-06-01T05:22:16.828Z 来源：《建筑学研究前沿》2020年28期作者：范黎钱怡洁李辉[导读] 第四代核反应堆系统（Gen-IV）指未来的核裂变反应堆系统，无论是从反应堆本身还是从燃料循环方面都将有重大革新和发展。

中国核电工程有限公司1 第四代核反应堆概念与提出背景第四代核反应堆系统（Gen-IV）指未来的核裂变反应堆系统，无论是从反应堆本身还是从燃料循环方面都将有重大革新和发展。

当前多国都在对第四代核能系统进行研发，预计这一代技术将在2030年前后投入实际应用，第四代核反应堆目标是更好地解决安全和废料问题，尤其是核不扩散的问题等。

1999年6月，美国能源部提出第四代核能系统（Gen IV）的概念。

2001年1月，美国、加拿大、法国、英国、阿根廷、巴西、日本、韩国和南非等9个国家联合成立“第四代国际核能论坛”（GIF），同时签署了GIF《宪章》，从而使成员国保持适当的水平积极参与GIF项目的合作。

目前签署GIF《宪章》的国家已达到13位成员。

同时，国际原子能机构（IAEA）、国际经济合作组织核能署（OECD/NEA）是GIF的观察员。

2 第四代核反应堆主流堆型与共性目标在经过对近100种第四代核能系统概念进行筛选后，2002年GIF和美国能源部联合发布了《第四代核能系统技术路线》，选出6种最有前景的堆型作为第四代核能系统技术，分别是：气冷快堆（GFR）；铅冷快堆（LFR）；熔盐堆（MSR）；钠冷快堆（SFR）；超临界水冷堆（SCWR）；超高温气冷堆（VHTR）。

GIF《宪章》定义了Gen IV的4个目标：1) 持续性：持续性产生能源，保障核燃料的长期供应；废物最小化，减少废物长期管理的负担。

2) 安全性和可靠性：卓越的安全性和可靠性；堆芯损坏的概率极小；不需要场外应急。

3) 经济性：相比其他能源，良好的全寿期经济优势；相比其他能源，有更低的经济风险。

第四代核能介绍面对能源危机、雾霾围城，核能以绿色、高效、低碳排放和可规模生产的突出优势，成为较为理想的替代能源。

作为一种可大规模替代化石燃料的清洁能源，核能在目前的世界能源结构中占有重要地位。

然而，由于现有大规模应用的热中子反应堆存在资源利用率低、放射性废物不断积累和潜在核安全问题，开发更加清洁、高效、安全的新型核能系统对核能可持续发展意义重大。

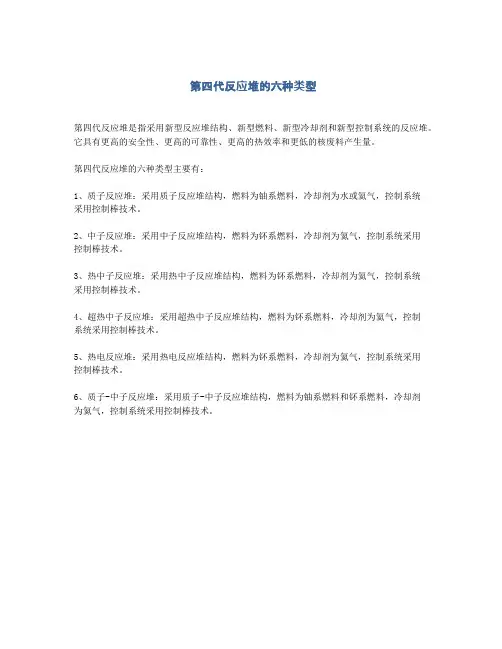

2014年1月，“第四代核能系统国际论坛组织（ＧＩＦ）”官方发布的“第四代核能系统技术路线更新图”，选出了6种创新反应堆概念及其支持性的燃料循环供进一步的合作研究与开发。

一：气冷快堆（GFR）——快中子谱、氦冷反应堆和闭合燃料循环；二：超高温反应堆（VHTR）——采用一次通过式铀燃料循环的石墨慢化氦冷反应堆；三：超临界水冷反应堆（SCWR）——在水的热力学临界点以上运行的高温高压水冷反应堆；四：钠冷快堆（SFR）——快中子谱、钠冷堆和有效管理锕系元素和转化铀-238的闭式燃料循环；五：铅冷快堆（LFR）——快中子谱、铅或铅/铋低共熔液态金属冷却反应堆和有效转化铀-238和管理锕系元素的闭合燃料循环；六：熔盐反应堆（MSR）——在超热中子谱反应堆中用循环的熔盐燃料混合物生产裂变电力和使用全部锕系元素再循环的燃料循环。

以上反应堆预计在今后30年内可投入使用。

相对的优点包括基建费用减少，核安全性提高，核废物产生量最小，并且进一步减小了武器材料扩散的风险。

而其中，铅基反应堆备受关注。

铅基材料（铅、铅铋或铅锂合金等）作为反应堆冷却剂，能使反应堆的物理特性和安全运行具有显著优势，铅基反应堆主要特点如下。

第一，中子经济性优良，发展可持续性好。

铅基材料具有低的中子慢化能力及小的俘获截面，因此铅基反应堆可设计成较硬的中子能谱而获得优良的中子经济性，可利用更多富余中子实现核废料嬗变和核燃料增殖等多种功能，也可设计成长寿命堆芯，不仅能提高资源利用率和经济性，也有利于预防核扩散。

一、世界核电站可划分为四代第一代核电站：自50年至60年代初苏联、美国等建造的第一批单机容量在300MWe左右的核电站，如美国的希平港核电站和英第安角1号核电站，法国的舒兹(Chooz)核电站，德国的奥珀利海母(Obrigheim)核电站,日本的美浜1号核电站等。

第一代核电厂属于原型堆核电厂，主要目的是为了通过试验示范形式来验证其核电在工程实施上的可行性。

第二代核电站：第二代核电厂主要是实现商业化、标准化、系列化、批量化，以提高经济性。

自60年代末至70年代世界上建造了大批单机容量在600－1400MWe的标准化和系列化核电站，以美国西屋公司为代表的Model 212（600MWe，两环路压水堆，堆芯有121合组件，采用12英尺燃料组件）、Model 312（1000MWe，3环路压水堆，堆芯有157盒组件，采用12英尺燃料组件，），Model 314 （1040MWe，3环路压水堆，堆芯有157盒组件，采用14英尺燃料组件），Model 412（1200MWe，4环路压水堆，堆芯有193盒组件，采用12英尺燃料组件，）、Model 414（1300MWe，4环路压水堆，堆芯有193盒组件，采用14英尺燃料组件）、System80（1050MWe，2环路压水堆）以及一大批沸水堆（BWR）均可划入第二代核电站范畴。

法国的CPY，P4，P4′´也属于Model 312，Model 414一类标准核电站。

日本、韩国也建造了一批Model 412、BWR、System80等标准核电站。

第二代核电站是目前世界正在运行的439座核电站（2007年9月统计数）主力机组，总装机容量为3.72亿千瓦。

还共有34台在建核电机组，总装机容量为0.278亿千瓦。

在三里岛核电站和切尔诺贝利核电站发生事故之后，各国对正在运行的核电站进行了不同程度的改进，在安全性和经济性都有了不同程度的提高。

第三代核电站:对于第三代核电站类型有各种不同看法。

第四代核反应堆系统简介绪言第四代核反应堆系统（Gen IV）是当前正在被研究的一组理论上的核反应堆，其概念最先是在1999年6月召开的美国核学会年会上提出的。

美国、法国、日本、英国等核电发达国家在2000年组建了Gen-IV国际论坛（GIF），并完成制定Gen IV研发目标计划。

预期在2030年之前，这些设计方案一般不可能投入商业运行。

核工业界普遍认同将，目前世界上在运行中的反应堆为第二代或第三代反应堆系统，以区别已于不久前退役的第一代反应堆系统。

在八项技术指标上，第四代核能系统国际论坛已开始正式研究这些反应堆类型。

这项计划主要目标是改善核能安全，加强防止核扩散问题，减少核燃料浪费和自然资源的利用，并降低建造和运行这些核电站的成本。

并在2030年左右，向商业市场提供能够很好解决核能经济性、安全性、废物处理和防止核扩散问题的第四代核反应堆。

图1 从第一代到第四代核能系统的时间跨越第一代核反应堆产生于上个世纪70 年代前,其主要目的是生产用于军事目的的铀;第二代核反应堆出现于70 年代,是目前大部分核电站使用的堆型,其目的是降低对石油国家的能源供应依赖;第三代核反应堆是在1979 年美国长岛和1986 年乌克兰切尔诺贝利核电站事故后出现的,主要是增加了安全性,但它并不能很好地解决核废料问题;第四代核反应堆则可以同时很好地解决安全和废料问题。

对于第四代核能系统标准且可靠的经济评价，一个完整的核能模式显得十分重要。

对于采用新型核能系统的第四代核电站的经济评估，人们需要采用新的评价手段，因为它们的特性大大不同于目前的第二代和第三代核电站。

目前的经济模式不适合于比较不同的核技术或核电站，而是用于比较核能和化石能源。

第四代核反应堆的堆型最初，人们设想过多种反应堆类型。

但是经过筛选后，重点选定了几个技术上很有前途且最有可能符合Gen IV的初衷目标的反应堆。

它们为几个热中子核反应堆和三种快中子反应堆。

有关VHTR潜在的可供应高温工艺热以用于制氢的设想也正在研究中。

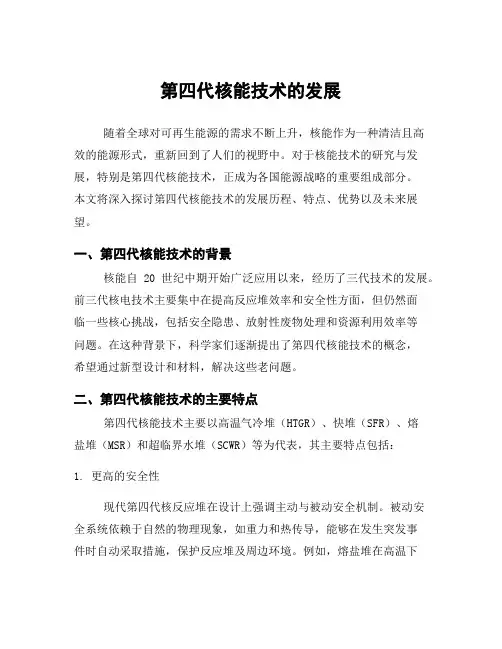

第四代核能技术的发展随着全球对可再生能源的需求不断上升，核能作为一种清洁且高效的能源形式，重新回到了人们的视野中。

对于核能技术的研究与发展，特别是第四代核能技术，正成为各国能源战略的重要组成部分。

本文将深入探讨第四代核能技术的发展历程、特点、优势以及未来展望。

一、第四代核能技术的背景核能自20世纪中期开始广泛应用以来，经历了三代技术的发展。

前三代核电技术主要集中在提高反应堆效率和安全性方面，但仍然面临一些核心挑战，包括安全隐患、放射性废物处理和资源利用效率等问题。

在这种背景下，科学家们逐渐提出了第四代核能技术的概念，希望通过新型设计和材料，解决这些老问题。

二、第四代核能技术的主要特点第四代核能技术主要以高温气冷堆（HTGR）、快堆（SFR）、熔盐堆（MSR）和超临界水堆（SCWR）等为代表，其主要特点包括：1. 更高的安全性现代第四代核反应堆在设计上强调主动与被动安全机制。

被动安全系统依赖于自然的物理现象，如重力和热传导，能够在发生突发事件时自动采取措施，保护反应堆及周边环境。

例如，熔盐堆在高温下的液态盐冷却系统，不会发生“核心熔毁”事件，大大提高了运行安全性。

2. 更低的放射性废物产出第四代核能技术通过采用混合氧化物燃料（MOX）和钍燃料循环等方式，实现了更高的燃料利用效率，从而减少了放射性废物的产生。

例如，快中子反应堆能够充分利用铀-238，降低可用燃料的消耗并减少长半衰期放射性同位素的生成。

3. 更高的燃料利用率相较于传统反应堆，第四代核能技术的设计目标是最大限度地提高燃料利用率。

快堆等反应堆通过对铀、钚等可再生资源进行有效增殖，不仅可以减少对稀缺铀矿的依赖，还能够实现“燃料循环经济”，推动资源最优配置。

4. 多样化的应用形式第四代核能技术不仅仅局限于传统发电，它还具备广泛的应用潜力，如用于海水淡化、高温气冷堆还可用于工业过程中的热源需求。

在一些缺水或能源匮乏地区，核能应用可以显著提升地区的发展水平。

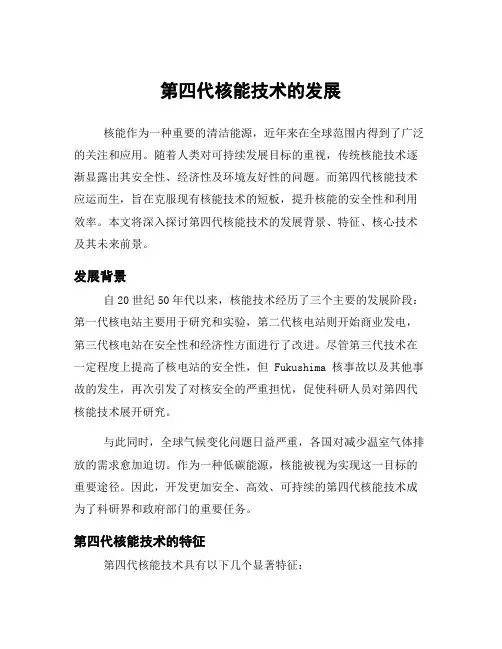

第四代核能技术的发展核能作为一种重要的清洁能源，近年来在全球范围内得到了广泛的关注和应用。

随着人类对可持续发展目标的重视，传统核能技术逐渐显露出其安全性、经济性及环境友好性的问题。

而第四代核能技术应运而生，旨在克服现有核能技术的短板，提升核能的安全性和利用效率。

本文将深入探讨第四代核能技术的发展背景、特征、核心技术及其未来前景。

发展背景自20世纪50年代以来，核能技术经历了三个主要的发展阶段：第一代核电站主要用于研究和实验，第二代核电站则开始商业发电，第三代核电站在安全性和经济性方面进行了改进。

尽管第三代技术在一定程度上提高了核电站的安全性，但 Fukushima 核事故以及其他事故的发生，再次引发了对核安全的严重担忧，促使科研人员对第四代核能技术展开研究。

与此同时，全球气候变化问题日益严重，各国对减少温室气体排放的需求愈加迫切。

作为一种低碳能源，核能被视为实现这一目标的重要途径。

因此，开发更加安全、高效、可持续的第四代核能技术成为了科研界和政府部门的重要任务。

第四代核能技术的特征第四代核能技术具有以下几个显著特征：安全性：第四代核反应堆设计充分考虑了安全因素，通过引入主动和被动安全系统，有效地提高了反应堆在极端情况下（如地震、洪水等自然灾害或人为事故）下的安全性。

例如，一些设计采用自然循环冷却系统，当发生事故时，反应堆会自动停堆，从而避免可能发生的熔毁。

高效性：相较于前几代反应堆，第四代反应堆能够更有效地利用燃料，有望达到超过90%的燃料利用率。

这一特性不仅有助于减少对铀资源的消耗，还可以显著降低放射性废物的产生。

可持续性：第四代核电站以其高效的燃料循环，可以利用各种类型的燃料，包括“钍-铀”循环等，从而提升能源转化效率。

此外，第四代反应堆还可以利用已经存在的中短期废物进行发电，实现资源再利用。

灵活性：第四代核能技术可以与其他可再生能源以及传统能源形式相结合，例如与太阳能、风能等，并能够适应不同规模的需求。

四代核电站原理核电站是一种利用核反应产生热能，再通过汽轮机将热能转化为电能的电力工厂。

四代核电站是指第四代核反应堆技术，它的设计旨在提高核电站的安全性、可持续性和经济性。

本文将详细介绍四代核电站的原理，包括其设计特点、核反应堆原理、核燃料循环和废物处理等方面。

一、四代核电站的设计特点四代核电站相较于三代核电站有着明显的设计特点，主要表现在以下几个方面：1. 安全性提高：四代核电站采用了更为先进的 passively safe 技术，通过物理、化学和结构上的设计，大大降低了核事故的风险，即使在失去外部电力和冷却系统的情况下，也能够保持核反应堆的安全。

2. 可持续性增强：四代核电站的设计目标之一是实现核废料的再循环利用，提高核燃料的利用率，减少放射性废料的产生。

此外，四代核电站还可以利用废旧核武器的核燃料，将其转化为电能，达到核不扩散和核安全的目的。

3. 经济性提高：四代核电站在设计上更加简化和优化，降低了建设和运营成本，使得核电能够与其他清洁能源相竞争，从而在未来可持续发展中扮演更为重要的角色。

通过以上设计特点，我们可以看出四代核电站相较于三代核电站在安全性、可持续性和经济性上都有显著的改进，这将使得核能成为未来清洁能源发展中的主要选择。

二、核反应堆原理核反应堆是核电站的核心部件，其主要功能是通过核裂变产生热能，并将此热能转化为电能。

四代核反应堆采用了更为先进的设计和技术，下面将详细介绍其原理。

1. 核裂变反应核裂变反应是指将重核分裂成两个或多个较轻的核，同时释放出中子和大量的能量。

在核反应堆中，常用的裂变材料包括铀-235和钚-239等。

核裂变反应产生的热能将会用于加热核反应堆中的工质介质（通常为水或气体），从而驱动汽轮机发电。

2. passively safe 技术四代核反应堆采用了 passively safe 技术，即在发生核事故时，无需依赖外部电力或人为干预，也可以保持核反应堆的安全性。

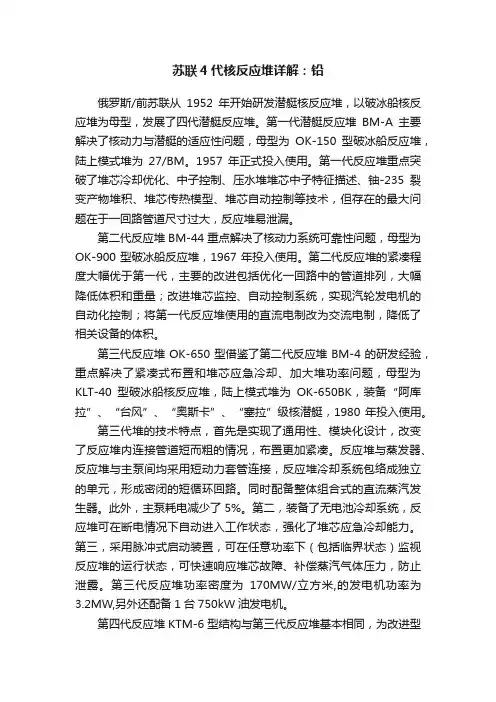

苏联4代核反应堆详解：铅俄罗斯/前苏联从1952年开始研发潜艇核反应堆，以破冰船核反应堆为母型，发展了四代潜艇反应堆。

第一代潜艇反应堆BM-A主要解决了核动力与潜艇的适应性问题，母型为OK-150型破冰船反应堆，陆上模式堆为27/BM。

1957年正式投入使用。

第一代反应堆重点突破了堆芯冷却优化、中子控制、压水堆堆芯中子特征描述、铀-235裂变产物堆积、堆芯传热模型、堆芯自动控制等技术，但存在的最大问题在于一回路管道尺寸过大，反应堆易泄漏。

第二代反应堆BM-44重点解决了核动力系统可靠性问题，母型为OK-900型破冰船反应堆，1967年投入使用。

第二代反应堆的紧凑程度大幅优于第一代，主要的改进包括优化一回路中的管道排列，大幅降低体积和重量；改进堆芯监控、自动控制系统，实现汽轮发电机的自动化控制；将第一代反应堆使用的直流电制改为交流电制，降低了相关设备的体积。

第三代反应堆OK-650型借鉴了第二代反应堆BM-4的研发经验，重点解决了紧凑式布置和堆芯应急冷却、加大堆功率问题，母型为KLT-40型破冰船核反应堆，陆上模式堆为OK-650BK，装备“阿库拉”、“台风”、“奥斯卡”、“塞拉”级核潜艇，1980年投入使用。

第三代堆的技术特点，首先是实现了通用性、模块化设计，改变了反应堆内连接管道短而粗的情况，布置更加紧凑。

反应堆与蒸发器、反应堆与主泵间均釆用短动力套管连接，反应堆冷却系统包络成独立的单元，形成密闭的短循环回路。

同时配备整体组合式的直流蒸汽发生器。

此外，主泵耗电减少了5%。

第二，装备了无电池冷却系统，反应堆可在断电情况下自动进入工作状态，强化了堆芯应急冷却能力。

第三，采用脉冲式启动装置，可在任意功率下（包括临界状态）监视反应堆的运行状态，可快速响应堆芯故障、补偿蒸汽气体压力，防止泄露。

第三代反应堆功率密度为170MW/立方米,的发电机功率为3.2MW,另外还配备1台750kW油发电机。

第四代反应堆KTM-6型结构与第三代反应堆基本相同，为改进型紧凑型布置压水堆，1995年完成设计，装备于“亚森”级和“北风”级核潜艇。
