第一章 核反应堆类型

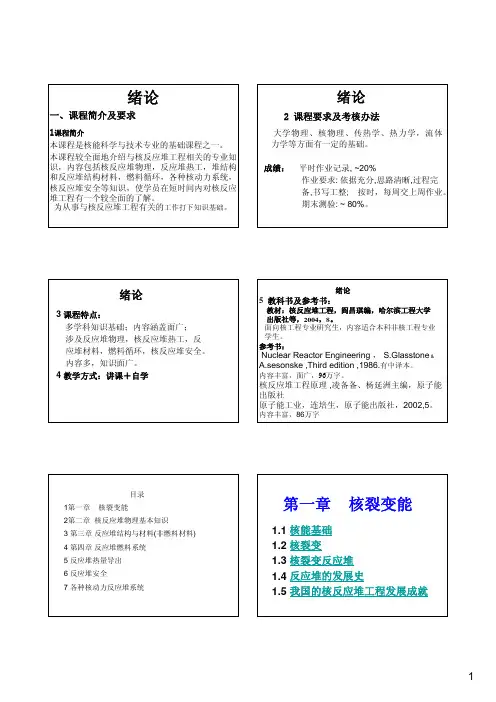

绪论一、课程简介及要求1课程简介本课程是核能科学与技术专业的基础课程之一。

本课程较全面地介绍与核反应堆工程相关的专业知识，内容包括核反应堆物理，反应堆热工，堆结构和反应堆结构材料，燃料循环，各种核动力系统，核反应堆安全等知识，使学员在短时间内对核反应堆工程有一个较全面的了解。

为从事与核反应堆工程有关的工作打下知识基础。

绪论大学物理、核物理、传热学、热力学，流体力学等方面有一定的基础。

成绩：平时作业记录, ~20%作业要求: 依据充分,思路清晰,过程完备,书写工整; 按时，每周交上周作业。

期末测验: ~80%。

2 课程要求及考核办法3 课程特点：多学科知识基础；内容涵盖面广；涉及反应堆物理，核反应堆热工，反应堆材料，燃料循环，核反应堆安全。

内容多，知识面广。

4 教学方式：讲课＋自学绪论5 教科书及参考书：教材：核反应堆工程，阎昌琪编，哈尔滨工程大学出版社等，2004，8。

面向核工程专业研究生，内容适合本科非核工程专业学生。

参考书：Nuclear Reactor Engineering ，S.Glasstone & A.sesonske ,Third edition ,1986.有中译本。

内容丰富，面广，96万字。

核反应堆工程原理,凌备备、杨延洲主编，原子能出版社原子能工业，连培生，原子能出版社，2002,5。

内容丰富，86万字绪论目录1第一章核裂变能2第二章核反应堆物理基本知识3 第三章反应堆结构与材料(非燃料材料) 4 第四章反应堆燃料系统5 反应堆热量导出6 反应堆安全7 各种核动力反应堆系统第一章核裂变能1.1 核能基础1.2 核裂变1.3 核裂变反应堆1.4 反应堆的发展史1.5 我国的核反应堆工程发展成就引言在1939年发现了核裂变现象这一件具有划时代意义的事件。

这一事件为一种全新的能源—原子能—的利用开辟了前景。

核能的发展与和平利用是20世纪科技史上最杰出的成就之一。

核能的利用中，核电的发展相当迅速，核电已被公认为是一种经济、安全、可靠、清洁的能源。

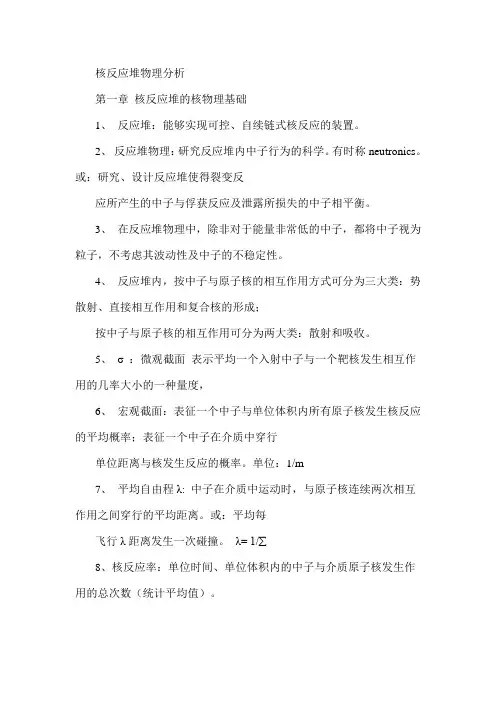

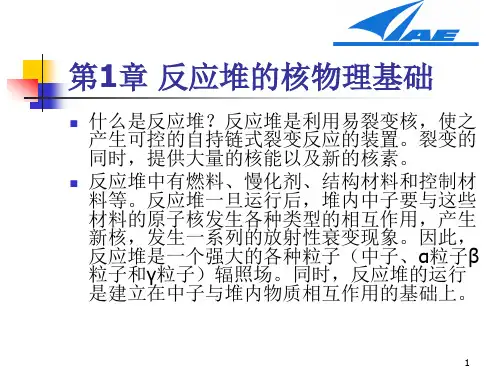

核反应堆物理分析第一章核反应堆的核物理基础1、反应堆：能够实现可控、自续链式核反应的装置。

2、反应堆物理：研究反应堆内中子行为的科学。

有时称neutronics。

或：研究、设计反应堆使得裂变反应所产生的中子与俘获反应及泄露所损失的中子相平衡。

3、在反应堆物理中，除非对于能量非常低的中子，都将中子视为粒子，不考虑其波动性及中子的不稳定性。

4、反应堆内，按中子与原子核的相互作用方式可分为三大类：势散射、直接相互作用和复合核的形成；按中子与原子核的相互作用可分为两大类：散射和吸收。

5、σ ：微观截面表示平均一个入射中子与一个靶核发生相互作用的几率大小的一种量度，6、宏观截面：表征一个中子与单位体积内所有原子核发生核反应的平均概率；表征一个中子在介质中穿行单位距离与核发生反应的概率。

单位：1/m7、平均自由程λ: 中子在介质中运动时，与原子核连续两次相互作用之间穿行的平均距离。

或：平均每飞行λ距离发生一次碰撞。

λ= 1/8、核反应率：单位时间、单位体积内的中子与介质原子核发生作用的总次数（统计平均值）。

9、中子通量密度：表示1立方米内所有的中子在1秒钟内穿行距离的总和。

10、中子能谱分布：在核反应堆内，中子并不具有同一速度v或能量E，中子数关于能量E的分布称为中子能谱分布。

11、平均截面（等效截面）：12、截面随中子能量的变化：一、微观吸收截面：①低能区（E<1eV）：：中、重核在低能区有共振吸收现象②高能区（1eV<E<keV）：重核：随着中子能量的增加，共振峰间距变小，共振峰开始重叠，以致不再能够分辨。

因此随E的变化，虽有一定起伏，但变得缓慢平滑了，而且数值甚小，一般只有几个靶。

轻核：一般要兆电子伏范围内才出现共振现象，且其共振峰宽而低。

二、微观散射截面：弹性散射截面σe ：多数元素与较低能量中子的散射都是弹性的。

基本上为常数，截面值一般为几靶。

轻核、中等核：近似为常数；重核：在共振能区将出现共振弹性散射。

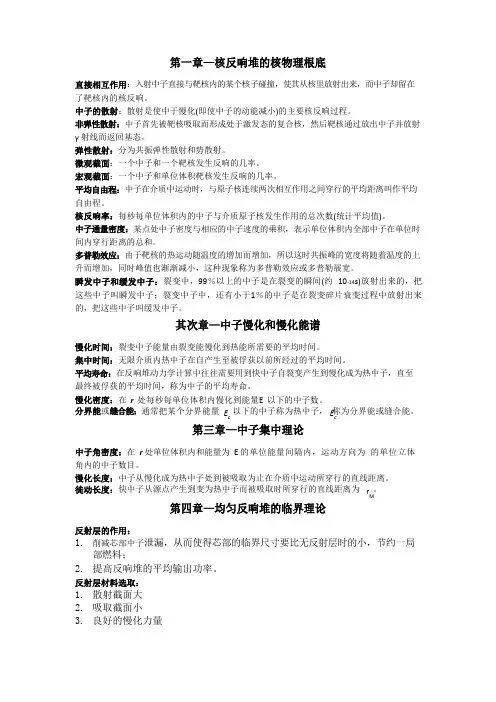

E E r 第一章—核反响堆的核物理根底直接相互作用：入射中子直接与靶核内的某个核子碰撞，使其从核里放射出来，而中子却留在了靶核内的核反响。

中子的散射：散射是使中于慢化(即使中子的动能减小)的主要核反响过程。

非弹性散射：中子首先被靶核吸取而形成处于激发态的复合核，然后靶核通过放出中子并放射 γ 射线而返回基态。

弹性散射：分为共振弹性散射和势散射。

微观截面：一个中子和一个靶核发生反响的几率。

宏观截面：一个中子和单位体积靶核发生反响的几率。

平均自由程：中子在介质中运动时，与原子核连续两次相互作用之间穿行的平均距离叫作平均自由程。

核反响率：每秒每单位体积内的中子与介质原子核发生作用的总次数(统计平均值)。

中子通量密度：某点处中子密度与相应的中子速度的乘积，表示单位体积内全部中子在单位时间内穿行距离的总和。

多普勒效应：由于靶核的热运动随温度的增加而增加，所以这时共振峰的宽度将随着温度的上升而增加，同时峰值也渐渐减小，这种现象称为多普勒效应或多普勒展宽。

瞬发中子和缓发中子：裂变中，99％以上的中子是在裂变的瞬间(约 10-14s)放射出来的，把这些中子叫瞬发中子；裂变中子中，还有小于1％的中子是在裂变碎片衰变过程中放射出来的，把这些中子叫缓发中子。

其次章—中子慢化和慢化能谱慢化时间：裂变中子能量由裂变能慢化到热能所需要的平均时间。

集中时间：无限介质内热中子在自产生至被俘获以前所经过的平均时间。

平均寿命：在反响堆动力学计算中往往需要用到快中子自裂变产生到慢化成为热中子，直至最终被俘获的平均时间，称为中子的平均寿命。

慢化密度：在 r 处每秒每单位体积内慢化到能量E 以下的中子数。

分界能或缝合能：通常把某个分界能量 以下的中子称为热中子， 称为分界能或缝合能。

c c第三章—中子集中理论中子角密度：在 r 处单位体积内和能量为 E 的单位能量间隔内，运动方向为 的单位立体角内的中子数目。

慢化长度：中子从慢化成为热中子处到被吸取为止在介质中运动所穿行的直线距离。

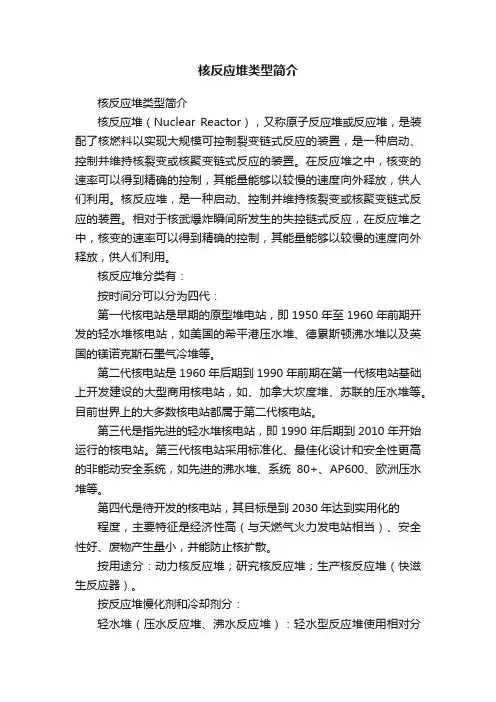

核反应堆类型简介核反应堆类型简介核反应堆（Nuclear Reactor），又称原子反应堆或反应堆，是装配了核燃料以实现大规模可控制裂变链式反应的装置，是一种启动、控制并维持核裂变或核聚变链式反应的装置。

在反应堆之中，核变的速率可以得到精确的控制，其能量能够以较慢的速度向外释放，供人们利用。

核反应堆，是一种启动、控制并维持核裂变或核聚变链式反应的装置。

相对于核武爆炸瞬间所发生的失控链式反应，在反应堆之中，核变的速率可以得到精确的控制，其能量能够以较慢的速度向外释放，供人们利用。

核反应堆分类有：按时间分可以分为四代：第一代核电站是早期的原型堆电站，即1950年至1960年前期开发的轻水堆核电站，如美国的希平港压水堆、德累斯顿沸水堆以及英国的镁诺克斯石墨气冷堆等。

第二代核电站是1960年后期到1990年前期在第一代核电站基础上开发建设的大型商用核电站，如、加拿大坎度堆、苏联的压水堆等。

目前世界上的大多数核电站都属于第二代核电站。

第三代是指先进的轻水堆核电站，即1990年后期到2010年开始运行的核电站。

第三代核电站采用标准化、最佳化设计和安全性更高的非能动安全系统，如先进的沸水堆、系统80+、AP600、欧洲压水堆等。

第四代是待开发的核电站，其目标是到2030年达到实用化的程度，主要特征是经济性高（与天燃气火力发电站相当）、安全性好、废物产生量小，并能防止核扩散。

按用途分：动力核反应堆；研究核反应堆；生产核反应堆（快滋生反应器）。

按反应堆慢化剂和冷却剂分：轻水堆（压水反应堆、沸水反应堆）：轻水型反应堆使用相对分子质量为18的轻水作为慢化剂和冷却剂；重水堆：重水堆可按结构分为压力容器式和压力管式两类。

两者都使用重水做慢化剂，但前者只能用重水做冷却剂，后者却可用重水、轻水、气体等物质做冷却剂；石墨气冷堆；石墨液冷堆。

按反应堆中中子的速度分：热中子堆；快中子堆。

核反应堆有许多用途，最重要的用途是产生热能，用以代替其他燃料，产生蒸汽发电或驱动航空母舰等设施运转。

目前，在以发电为目的的核能动力领域，世界上应用比较普遍或具有良好发展前景的，主要有压水堆(PWR)、沸水堆(BWR)、重水堆(PHWR)、高温气冷堆(HTGR)和快中子堆(LMFBR)五种堆型。

一、压水堆压水堆(PWR)最初是美国为核潜艇设计的一种热中子堆堆型。

四十多年来，这种堆型得到了很大的发展，经过一系列的重大改进，.己经成为技术上最成熟的一种堆型。

压水堆核电站采用以稍加浓铀作核然料，燃料芯块中铀-235的富集度约3%。

核燃料是高温烧结的圆柱形二氧化铀陶瓷燃料芯块。

柱状燃料芯块被封装在细长的铬合金包壳管中构成燃料元件，这些燃料元件以矩形点阵排列为燃料组件，组件横断面边长约20cm，长约3m。

几百个组件拼装成压水堆的堆芯。

堆芯宏观上为圆柱形。

压水堆的冷却剂是轻水。

轻水不仅价格便宜，而且具有优良的热传输性能。

所以在压水堆中，轻水不仅作为中子的慢化剂.同时也用作冷却剂。

轻水有一个明显的缺点，就是沸点低。

要使热力系统有较高的热能转换效率，根据热力学原理.核反应堆应有高的堆芯出口温度参数:要获得高的温度参数，就必须增加冷却剂的系统压力使其处于液相状态。

所以压水堆是一种使冷却剂处于高压状态的轻水堆。

压水堆冷却剂入口水温一般在290℃左右，出口水温330℃左右，堆内压力15.5MPa大亚湾核电站就是一座压水堆核电站。

高温水从压力容器上部离开反应堆堆芯以后，进入蒸汽发生器，如图1-7所示。

压水堆堆芯和蒸汽发生器总体上像一台大锅炉，核反应堆堆芯内的燃料元件相当于加热炉，而蒸汽发生器相当于生产蒸汽的锅，通过冷却剂回路将锅与炉连接在一起。

冷却剂从蒸汽发生器的管内流过后，经过冷却剂回路循环泵又回到反应堆堆芯。

包括压力容器、蒸汽发生器、主泵、稳压器及有关阀门的整个系统，是冷却剂回路的压力边界。

它们都被安置在安全壳内，称之为核岛。

蒸汽发生器内有很多传热管，冷却剂回路和二回路通过蒸汽发生器传递热量。

传热管外为二回路的水，冷却剂回路的水流过蒸汽发生器传热管内时，将携带的热量传输给二回路内流动的水，从而使二回路的水变成280℃左右的、6-7MPa的高温蒸汽。

绪论一、课程简介及要求1课程简介本课程是核能科学与技术专业的基础课程之一。

本课程较全面地介绍与核反应堆工程相关的专业知识，内容包括核反应堆物理，反应堆热工，堆结构和反应堆结构材料，燃料循环，各种核动力系统，核反应堆安全等知识，使学员在短时间内对核反应堆工程有一个较全面的了解。

为从事与核反应堆工程有关的工作打下知识基础。

绪论大学物理、核物理、传热学、热力学，流体力学等方面有一定的基础。

成绩：平时作业记录, ~20%作业要求: 依据充分,思路清晰,过程完备,书写工整; 按时，每周交上周作业。

期末测验: ~80%。

2 课程要求及考核办法3 课程特点：多学科知识基础；内容涵盖面广；涉及反应堆物理，核反应堆热工，反应堆材料，燃料循环，核反应堆安全。

内容多，知识面广。

4 教学方式：讲课＋自学绪论5 教科书及参考书：教材：核反应堆工程，阎昌琪编，哈尔滨工程大学出版社等，2004，8。

面向核工程专业研究生，内容适合本科非核工程专业学生。

参考书：Nuclear Reactor Engineering ，S.Glasstone & A.sesonske ,Third edition ,1986.有中译本。

内容丰富，面广，96万字。

核反应堆工程原理,凌备备、杨延洲主编，原子能出版社原子能工业，连培生，原子能出版社，2002,5。

内容丰富，86万字绪论目录1第一章核裂变能2第二章核反应堆物理基本知识3 第三章反应堆结构与材料(非燃料材料) 4 第四章反应堆燃料系统5 反应堆热量导出6 反应堆安全7 各种核动力反应堆系统第一章核裂变能1.1 核能基础1.2 核裂变1.3 核裂变反应堆1.4 反应堆的发展史1.5 我国的核反应堆工程发展成就引言在1939年发现了核裂变现象这一件具有划时代意义的事件。

这一事件为一种全新的能源—原子能—的利用开辟了前景。

核能的发展与和平利用是20世纪科技史上最杰出的成就之一。

核能的利用中，核电的发展相当迅速，核电已被公认为是一种经济、安全、可靠、清洁的能源。

目前，在以发电为目的的核能动力领域，世界上应用比较普遍或具有良好发展前景的，主要有压水堆(PWR)、沸水堆(BWR)、重水堆(PHWR)、高温气冷堆(HTGR)和快中子堆(LMFBR)五种堆型。

一、压水堆压水堆(PWR)最初是美国为核潜艇设计的一种热中子堆堆型。

四十多年来，这种堆型得到了很大的发展，经过一系列的重大改进，.己经成为技术上最成熟的一种堆型。

压水堆核电站采用以稍加浓铀作核然料，燃料芯块中铀-235的富集度约3%。

核燃料是高温烧结的圆柱形二氧化铀陶瓷燃料芯块。

柱状燃料芯块被封装在细长的铬合金包壳管中构成燃料元件，这些燃料元件以矩形点阵排列为燃料组件，组件横断面边长约20cm，长约3m。

几百个组件拼装成压水堆的堆芯。

堆芯宏观上为圆柱形。

压水堆的冷却剂是轻水。

轻水不仅价格便宜，而且具有优良的热传输性能。

所以在压水堆中，轻水不仅作为中子的慢化剂.同时也用作冷却剂。

轻水有一个明显的缺点，就是沸点低。

要使热力系统有较高的热能转换效率，根据热力学原理.核反应堆应有高的堆芯出口温度参数:要获得高的温度参数，就必须增加冷却剂的系统压力使其处于液相状态。

所以压水堆是一种使冷却剂处于高压状态的轻水堆。

压水堆冷却剂入口水温一般在290℃左右，出口水温330℃左右，堆内压力15.5MPa大亚湾核电站就是一座压水堆核电站。

高温水从压力容器上部离开反应堆堆芯以后，进入蒸汽发生器，如图1-7所示。

压水堆堆芯和蒸汽发生器总体上像一台大锅炉，核反应堆堆芯内的燃料元件相当于加热炉，而蒸汽发生器相当于生产蒸汽的锅，通过冷却剂回路将锅与炉连接在一起。

冷却剂从蒸汽发生器的管内流过后，经过冷却剂回路循环泵又回到反应堆堆芯。

包括压力容器、蒸汽发生器、主泵、稳压器及有关阀门的整个系统，是冷却剂回路的压力边界。

它们都被安置在安全壳内，称之为核岛。

蒸汽发生器内有很多传热管，冷却剂回路和二回路通过蒸汽发生器传递热量。

传热管外为二回路的水，冷却剂回路的水流过蒸汽发生器传热管内时，将携带的热量传输给二回路内流动的水，从而使二回路的水变成280℃左右的、6-7MPa的高温蒸汽。

核安全专业实务第一章核反应堆工程1、反应堆内的主要核反应有3种：散射反应、俘获反应、裂变反应。

散射反应有弹性散射和非弹性散射。

俘获反应亦称为(n，γ)反应：中子被原子核吸收后，形成一种新核素，并放出γ射线；反应堆内重要的俘获反应为238U+n=239U+γ239U经过β衰变成239Pu。

裂变反应是堆内最重要的核反应，235U裂变时产生两个中等质量的核，叫做裂变碎片，同时发出平均2.5个中子，还释放出约200MeV的能量。

2、微观截面的单位为靶，1靶=10-24cm2；宏观截面的单位为1/cm；中子注量率是单位体积中所有中子在单位时间内飞行的总路程；反应截面δ随入射中子能量E变化的特征有三个区域，低能区(1/V区)δ↓E，中能区(1eV<E<104eV)称为共振峰，高能区(E>104eV)称为快中子区(通常小于10靶)；在20℃时热中子的最可小速度是2200m/s，能量为0.0253 eV；2MeV的中子慢化到1eV，与水中氢原子核平均碰撞18次，慢氏时间约为6×10-6s；热中子扩散时间10-4×10-2s。

3、有效增殖系数K有效=(系统内中子的产生率)/(系统内中子的消失率)，K有效=1称为临界状态，K有效<1称为次临界状态，K有效>1称为超临界状态；K有效与堆芯系统的材料成分和结构有关，也与堆的尺寸和形状有关。

产生1MWd 的能量实际消耗铀-235为1.23g；天然铀中仅含有约0.7%有铀-235，对轻水堆(CR≈0.6)最多只能利用0.7%×2.5=1.75%的铀资源。

4、控制棒分为停堆棒、调节棒和补偿棒，压水堆多数由银―铟―镉合金制成；中子注量率分布的展平方法有3种，堆芯径向分区装载、合理布置控制棒、引入合理分布的可然毒物。

5、目前，在以发电为目的的核能动力领域，世界上应用比较普遍或具有良好发展前景的，主要有压水堆（PWR）、沸水堆（BWR）、重水堆（PHWR）、高温气冷堆（HTGR）和快中子堆（LMFBR）等五种堆型。
