电机与拖动清华大学出版社第三版李发海王岩著课后习题答案

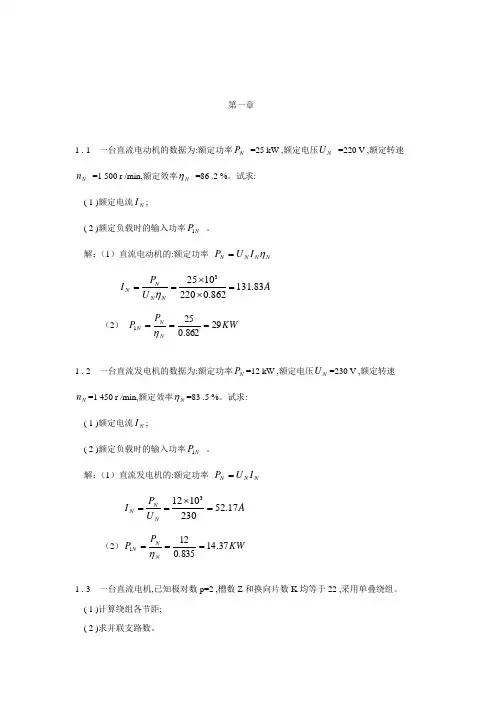

第一章1 . 1 一台直流电动机的数据为:额定功率N P =25 kW ,额定电压N U =220 V ,额定转速N n =1 500 r /min,额定效率N η =86 .2 %。

试求:( 1 )额定电流N I ;( 2 )额定负载时的输入功率N P 1 。

解：（1）直流电动机的:额定功率 N N N N I U P η= A U P I NN N N 83.131862.022010253=⨯⨯==η （2） KW P P NNN 29862.0251===η1 .2 一台直流发电机的数据为:额定功率N P =12 kW ,额定电压N U =230 V ,额定转速N n =1 450 r /min,额定效率N η=83 .5 %。

试求:( 1 )额定电流N I ;( 2 )额定负载时的输入功率N P 1 。

解：（1）直流发电机的:额定功率 N N N I U P =A U P I N N N 17.5223010123=⨯==（2）KW P P NNN 37.14835.0121===η1 . 3 一台直流电机,已知极对数p=2 ,槽数Z 和换向片数K 均等于22 ,采用单叠绕组。

( 1 )计算绕组各节距; ( 2 )求并联支路数。

解：（1）第一节距 54242221=-=±=εp Z y ,为短距绕组。

单叠绕组的合成节距及换向器节距均为1,即1==K y y第二节距41512=-=-=y y y (2) 并联支路数等于磁极数,为4。

1 . 4 一台直流电机的数据为:极数2 p=4 ,元件数S=120 ,每个元件的电阻为0 . 2 Ω。

当转速为1 000 r /min 时,每个元件的平均感应电动势为10 V ,问当电枢绕组为单叠或单波绕组时,电刷间的电动势和电阻各为多少?解：当电枢绕组为单叠绕组时, 绕组并联支路数等于磁极数,为4,每一条支路串联的元件数为30, 换向器上放置4个电刷,假设一个电刷短路一个元件, 每一条支路有一个元件被短路,则电刷间的电动势为a E =29⨯10=290V ;每一条支路的电阻为 Ω=⨯=8.52.029R ,4条并联支路的电阻,即电刷间的电阻为 Ω===45.148.54R R a 当电枢绕组为单波绕组时, 绕组并联支路数为2,每一条支路串联的元件数为60, 换向器上可以放置4个电刷,至少短路4个元件,则电刷间的电动势为V E a 5801058=⨯=每一条支路的电阻为 Ω=⨯=6.112.058R 电刷间的电阻为 Ω===8.526.112R R a1 . 5 已知一台直流电机的极对数p=2 ,元件数S= Z = K=21 ,元件的匝数c N =10 ,单波绕组,试求当每极磁通Φ=1 . 42 × 210-Wb,转速n =1 000 r /min 时的电枢电动势为多少? 解：单波绕组并联支路对数a=1, 电枢总导体数420102122=⨯⨯==C SN N 电枢电动势 V n a pN E a 8.198********.11604202602=⨯⨯⨯⨯⨯=Φ=-1 . 6 一台直流电机,极数2 p=6 ,电枢绕组总的导体数N=400 ,电枢电流a I =10 A ,气隙每极磁通Φ=0 . 21 Wb 。

电机与拖动基础第一章电机的基本原理 (1)第二章电力拖动系统的动力学基础 (6)第三章直流电机原理 (12)第四章直流电机拖动基础 (15)第五章变压器 (30)第六章交流电机的旋转磁场理论 (41)第七章异步电机原理 (43)第八章同步电机原理 (50)第九章交流电机拖动基础 (60)第十章电力拖动系统电动机的选择 (72)第一章 电机的基本原理1-1 请说明电与磁存在哪些基本关系，并列出其基本物理规律与数学公式。

答：电与磁存在三个基本关系，分别是（1）电磁感应定律：如果在闭合磁路中磁通随时间而变化，那么将在线圈中感应出电动势。

感应电动势的大小与磁通的变化率成正比，即tΦN e d d -= 感应电动势的方向由右手螺旋定则确定，式中的负号表示感应电动势试图阻止闭合磁路中磁通的变化。

（2）导体在磁场中的感应电动势：如果磁场固定不变，而让导体在磁场中运动，这时相对于导体来说，磁场仍是变化的，同样会在导体中产生感应电动势。

这种导体在磁场中运动产生的感应电动势的大小由下式给出Blv e =而感应电动势的方向由右手定则确定。

（3）载流导体在磁场中的电磁力：如果在固定磁场中放置一个通有电流的导体，则会在载流导体上产生一个电磁力。

载流导体受力的大小与导体在磁场中的位置有关，当导体与磁力线方向垂直时，所受的力最大，这时电磁力F 与磁通密度B 、导体长度l以及通电电流i 成正比，即Bli F =电磁力的方向可由左手定则确定。

1-2 通过电路与磁路的比较，总结两者之间哪些物理量具有相似的对应关系（如电阻与磁阻），请列表说明。

答：磁路是指在电工设备中，用磁性材料做成一定形状的铁心，铁心的磁导率比其他物质的磁导率高得多，铁心线圈中的电流所产生的磁通绝大部分将经过铁心闭合，这种人为造成的磁通闭合路径就称为磁路。

而电路是由金属导线和电气或电子部件组成的导电回路，也可以说电路是电流所流经的路径。

磁路与电路之间有许多相似性，两者所遵循的基本定律相似，即KCL：在任一节点处都遵守基尔霍夫第一定律约束；KVL：在任一回路中都遵守基尔霍夫第二定律；另外，磁路与电路都有各自的欧姆定律。

《电机与拖动基础》课后习题第一章 习题答案1．直流电机有哪些主要部件？各用什么材料制成？起什么作用？ 答：主要部件：（1）定子部分：主磁极，换向极，机座，电刷装置。

（2）转子部分：电枢铁心，电枢绕组，换向器。

直流电机的主磁极一般采用电磁铁，包括主极铁心和套在铁心上主极绕组（励磁绕组）主磁极的作用是建立主磁通。

换向极也是由铁心和套在上面的换向绕组构成，作用是用来改善换向。

机座通常采用铸钢件或用钢板卷焊而成，作用两个：一是用来固定主磁极，换向极和端盖，并借助底脚将电机固定在机座上；另一个作用是构成电机磁路的一部分。

电刷装置由电刷、刷握、刷杆、刷杆座和汇流条等组成，作用是把转动的电枢与外电路相连接，并通过与换向器的配合，在电刷两端获得直流电压。

电枢铁心一般用原0.5mm 的涂有绝缘漆的硅钢片冲片叠加而成。

有两个作用，一是作为磁的通路，一是用来嵌放电枢绕组。

电枢绕组是用带有绝缘的圆形或矩形截面的导线绕成的线圈按一定的规律联接而成，作用是感应电动势和通过电流，使电机实现机电能量装换，是直流电机的主要电路部分。

换向器是由许多带有鸠尾的梯形铜片组成的一个圆筒，它和电刷装置配合，在电刷两端获得直流电压。

2．一直流电动机，已知，，，，0.85r/m in 1500n V 220U kw 13P N N N ====η求额定电流N I 。

解：电动机η⋅=N N N I U P ， 故 A =⨯⨯=⋅=5.6985.02201013U P I 3N N N η3． 一直流电动机，已知，，，，0.89r/m in 1450n V 230U kw 90P N N N ====η求额定电流N I 。

解：发电机N N N I U P =， 故 A ⨯==3912301090U P I 3N N N7．什么叫电枢反应？电枢反应的性质与哪些因素有关？一般情况下，发电机的电枢反应性质是什么？对电动机呢？答：负载时电枢磁动势对主磁场的影响称为电枢反应。

1-1.在直流电动机的电枢绕组中为什么也有感应电动势其方向与电流方向有什么关系在直流发电机空载即电枢电流为零时，是否电磁转矩为什么答：不管有没有外部电源，只要是电枢绕组磁通发生变化，均会产生感应电动势。

虽然直流电动机通入直流电以后才会旋转，但是在旋转过程中电枢绕组同样会切割定子磁场磁力线，符合电磁感应原理（楞次定律/右手定则）就会在电枢中感应出电动势。

就是这个电势抵消部分外加电源电压，抑制了直流电动机电流，它与电流方向相反。

如果没有这个感应电动势，电动机电流就=直流电源电电压/电枢绕组的直流电阻，这时候电枢绕组只是相当于一个发热的电阻丝。

直流发电机空载时没有电流，则电磁转矩为零。

因为 f=Bli i=0 则f=0,电动机和发电机只是工作状态不同。

1-2.直流电机机座中的磁通是恒定不变还是大小正负交变还是旋转的而电枢铁芯中的磁通又是什么性质答：机座（定子磁极）中的磁通是大小方向保持不变的。

电枢铁芯中的磁通在空间上是不变的，相对转子是旋转的，也可以理解为正负交变的，不同电机不同。

1-3. 直流电机的电枢铁芯为什么必须采用硅钢片迭成而机座和主磁极可以采用整块的铁为什么有的主磁极也采用薄钢板迭成答：电枢铁芯旋转，电枢铁芯内的磁场是交变的，为了减小铁耗，故要用硅钢片迭成。

机座和主极中的磁场是恒定的，故可采用整块的铁。

但是，由于电枢齿槽的影响，电枢旋转时主磁极极靴表面磁场发生脉动，引起附加损耗，为了降低表面损耗，主磁极有时采用薄钢板迭成1-4. 直流电机各个主磁极的励磁线圈为什么都互相串联成一条支路而不采用并联的方式答：这是电机制造工艺方便考虑，励磁线圈串联接法，绕组是头尾相接，这样只需要用一根线连接，电机内部空间有限，对大电机及多极电机更显优点，因为这种电机励磁线圈导线都较粗一般都是用矩形线。

小容量电机励磁线圈串联并联就无所谓了。

1-5. 什么是电机的可逆原理接在直流电源上运行的直流电机，如何判别它是运行在发电状态还是运行在电动状态答：从原理上讲,一台直流电机既可作为电动机,把电能转换为机械能,也可作为发电机,把机械能转换为电能，这就是其可逆性。

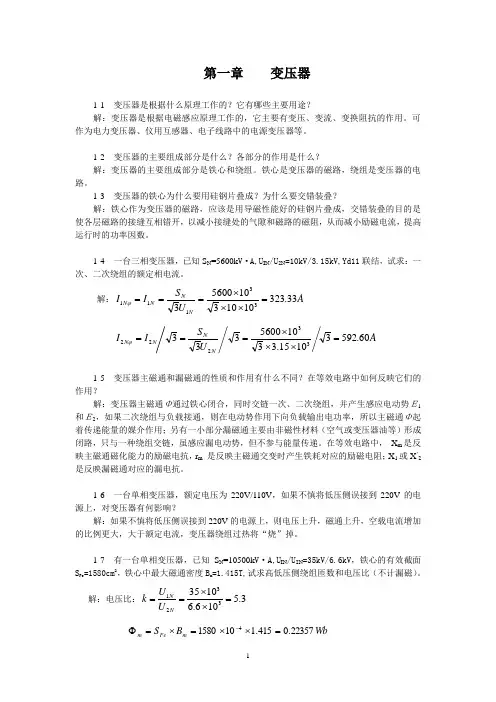

第一章 变压器1-1 变压器是根据什么原理工作的？它有哪些主要用途？解：变压器是根据电磁感应原理工作的，它主要有变压、变流、变换阻抗的作用。

可作为电力变压器、仪用互感器、电子线路中的电源变压器等。

1-2 变压器的主要组成部分是什么？各部分的作用是什么？解：变压器的主要组成部分是铁心和绕组。

铁心是变压器的磁路，绕组是变压器的电路。

1-3 变压器的铁心为什么要用硅钢片叠成？为什么要交错装叠？解：铁心作为变压器的磁路，应该是用导磁性能好的硅钢片叠成，交错装叠的目的是使各层磁路的接缝互相错开，以减小接缝处的气隙和磁路的磁阻，从而减小励磁电流，提高运行时的功率因数。

1-4 一台三相变压器，已知S N =5600k V ·A,U IN /U 2N =10kV/3.15kV,Yd11联结，试求：一次、二次绕组的额定相电流。

解：A U S I I N N N N 33.32310103105600333111=⨯⨯⨯===ϕ A U S I I NNNN 60.59231015.3310560033333222=⨯⨯⨯===ϕ1-5 变压器主磁通和漏磁通的性质和作用有什么不同？在等效电路中如何反映它们的作用？解：变压器主磁通Φ通过铁心闭合，同时交链一次、二次绕组，并产生感应电动势Ｅ1和Ｅ2，如果二次绕组与负载接通，则在电动势作用下向负载输出电功率，所以主磁通Φ起着传递能量的媒介作用；另有一小部分漏磁通主要由非磁性材料（空气或变压器油等）形成闭路，只与一种绕组交链，虽感应漏电动势，但不参与能量传递。

在等效电路中， X m 是反映主磁通磁化能力的励磁电抗，r m 是反映主磁通交变时产生铁耗对应的励磁电阻；X 1或X ’2是反映漏磁通对应的漏电抗。

1-6 一台单相变压器，额定电压为220V/110V ，如果不慎将低压侧误接到220V 的电源上，对变压器有何影响？解：如果不慎将低压侧误接到220V 的电源上，则电压上升，磁通上升，空载电流增加的比例更大，大于额定电流，变压器绕组过热将“烧”掉。

变压器部分习題与鮮答1、为了得到正弦感应电势，当铁心不饱和吋，空载电流各成何种波形？为什么？答：为了得到正弦感应电势，根据E = -W业知，就必须使磁通也是正弦量，当铁心dt不饱和时0*/()，故，此时空载电流也是正弦变化量，即呈正弦波。

当铁心饱和时，空载电流比磁通变化大，此时空载电流呈尖顶波形。

2、为什么对以把变压器的空载损耗近似看成是铁耗，而把短路损耗看成是铜耗？变压器实际负载时实际的铁耗和铜耗与空载损耗和短路损耗有无区别？为什么？答：因为空载时电流很小，在空载损耗屮铁耗占绝大多数，所以空载损耗近似看成铁耗。

而短路吋，短路电压很低，因而磁通很小，铁耗也很小，短路损耗中铜耗占绝大多数，所以近似把短路损耗看成铜耗。

实际负载时铁耗和铜耗与空载时的铁耗和铜耗有差别，因为后一个是包含有其它损耗。

3、变压器的其它条件不变，仅将原、副边线圈匝数变化±10%,试问对兀”和无川的影响怎样？如果仅将外施电压变化±10%,其影响怎样？如果仅将频率变化±10%,其影响又怎样？答：因为心=2〃w2 » £ = 4.44用0” - U ,所以当原、副边匝数变化土10% 吋，兀w变化±20%。

由于w变化±10%,而U不变，使0”变化不10%。

又因为Xm = 2/tf w2磁通0”变化±10%时于饱和影响，A加变化土k%,所以兀”的变化大于±20%。

将外施电压变化± 10%时，0”也将变化干10%,使兀⑹不变，Xm的变化大于刁10%。

这是因为0〃”变化+10%,由于磁路饱和影响，变化大于+10%0如果将频率变化±10%, oc /,所以兀2变化±10%,而f变化±10%，则因为U不变，使0,”变化+10%o同样使兀加的变化大于±10%。

4、一台变压器，原设计频率为50赫兹，现将它接到60赫兹的电网上运行，额定电压不变。

资料范本本资料为word版本，可以直接编辑和打印，感谢您的下载电机学第三版课后习题答案解析地点：__________________时间：__________________说明：本资料适用于约定双方经过谈判，协商而共同承认，共同遵守的责任与义务，仅供参考，文档可直接下载或修改，不需要的部分可直接删除，使用时请详细阅读内容电机学第三版课后习题答案变压器1-1从物理意义上说明变压器为什么能变压，而不能变频率？答：变压器原副绕组套在同一个铁芯上, 原边接上电源后，流过激磁电流I0，产生励磁磁动势F0，在铁芯中产生交变主磁通ф0, 其频率与电源电压的频率相同，根据电磁感应定律，原副边因交链该磁通而分别产生同频率的感应电动势 e1和e2, 且有 , , 显然，由于原副边匝数不等, 即N1≠N2，原副边的感应电动势也就不等, 即e1≠e2, 而绕组的电压近似等于绕组电动势,即U1≈E1, U2≈E2,故原副边电压不等,即U1≠U2, 但频率相等。

1-2 变压器一次线圈若接在直流电源上，二次线圈会有稳定直流电压吗？答：不会。

因为接直流电源，稳定的直流电流在铁心中产生恒定不变的磁通，其变化率为零，不会在绕组中产生感应电动势。

1-3变压器的空载电流的性质和作用如何？答：作用：变压器空载电流的绝大部分用来供励磁，即产生主磁通，另有很小一部分用来供给变压器铁心损耗，前者属无功性质，称为空载电流的无功分量，后者属有功性质，称为空载电流的有功分量。

性质：由于变压器空载电流的无功分量总是远远大于有功分量，故空载电流属感性无功性质，它使电网的功率因数降低，输送有功功率减小。

1-4一台220/110伏的变压器，变比，能否一次线圈用2匝，二次线圈用1匝，为什么？答：不能。

由可知，由于匝数太少，主磁通将剧增，磁密过大,磁路过于饱和，磁导率μ降低，磁阻增大。

于是，根据磁路欧姆定律可知, 产生该磁通的激磁电流必将大增。

再由可知，磁密过大, 导致铁耗大增，铜损耗也显著增大，变压器发热严重，可能损坏变压器。

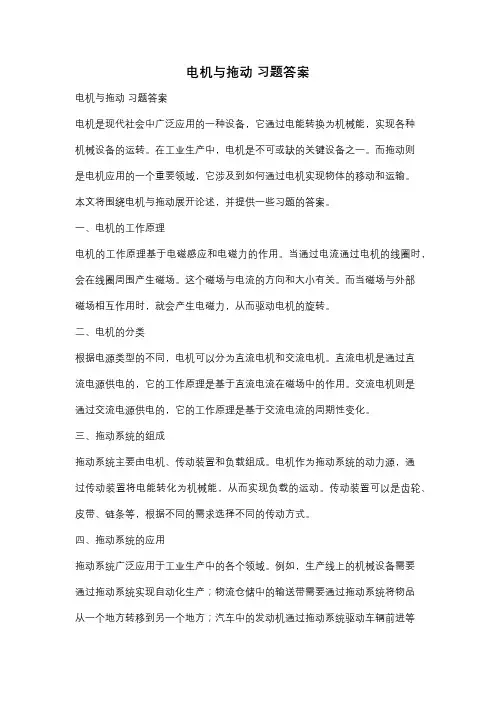

电机与拖动习题答案电机与拖动习题答案电机是现代社会中广泛应用的一种设备，它通过电能转换为机械能，实现各种机械设备的运转。

在工业生产中，电机是不可或缺的关键设备之一。

而拖动则是电机应用的一个重要领域，它涉及到如何通过电机实现物体的移动和运输。

本文将围绕电机与拖动展开论述，并提供一些习题的答案。

一、电机的工作原理电机的工作原理基于电磁感应和电磁力的作用。

当通过电流通过电机的线圈时，会在线圈周围产生磁场。

这个磁场与电流的方向和大小有关。

而当磁场与外部磁场相互作用时，就会产生电磁力，从而驱动电机的旋转。

二、电机的分类根据电源类型的不同，电机可以分为直流电机和交流电机。

直流电机是通过直流电源供电的，它的工作原理是基于直流电流在磁场中的作用。

交流电机则是通过交流电源供电的，它的工作原理是基于交流电流的周期性变化。

三、拖动系统的组成拖动系统主要由电机、传动装置和负载组成。

电机作为拖动系统的动力源，通过传动装置将电能转化为机械能，从而实现负载的运动。

传动装置可以是齿轮、皮带、链条等，根据不同的需求选择不同的传动方式。

四、拖动系统的应用拖动系统广泛应用于工业生产中的各个领域。

例如，生产线上的机械设备需要通过拖动系统实现自动化生产；物流仓储中的输送带需要通过拖动系统将物品从一个地方转移到另一个地方；汽车中的发动机通过拖动系统驱动车辆前进等等。

五、习题答案1. 什么是电机的工作原理？电机的工作原理基于电磁感应和电磁力的作用。

当通过电流通过电机的线圈时，会在线圈周围产生磁场。

这个磁场与电流的方向和大小有关。

而当磁场与外部磁场相互作用时，就会产生电磁力，从而驱动电机的旋转。

2. 电机可以分为哪两种类型？电机可以分为直流电机和交流电机。

直流电机是通过直流电源供电的，它的工作原理是基于直流电流在磁场中的作用。

交流电机则是通过交流电源供电的，它的工作原理是基于交流电流的周期性变化。

3. 拖动系统由哪些组成部分构成？拖动系统主要由电机、传动装置和负载组成。

第2章 思考题与习题答案1．什么叫变压器？变压器的基本工作原理是什么？答：变压器是用来改变交流电压大小的电气设备。

变压器的基本工作原理是根据电磁感应原理，把某一等级的交流电压变化成频率相同的另一等级的交流电压，以满足不同负载的需要。

2．有一台三相变压器，S N = 5 000kV ·A ，U 1N /U 2N = 10.5kV/6.3kV ，Y ，d 连接，求一次、二次绕组的额定电流。

解：I 1N =⨯⨯⨯==A U S N N 331105.1031050003274.93A I 2N =⨯⨯⨯==A U S N N 332103.63105000391.64A3．一台单相变压器U 1N /U 2N = 220V/110V ，如果不慎将低压侧误接到220V 的电源上，变压器会发生什么后果？为什么？答：高压端电压U 1N = U 2×N 1/ N 2=220×220／110 =440V ，比220 V 高很多，将容易使绝缘击穿，变压器损坏。

4．不用变压器来改变交流电压，而用一个滑线电阻来变压，问：（1）能否变压？（2）在实际中是否可行？答：（1）不能升压，但可以降压。

（2）在小电流的情况下，可降压，但大电流时降压电阻功率损耗很大，一般不采用，升压不可行。

5．某低压照明变压器U 1=380V ，I 1=0.263A ，N 1=1 010匝，N 2=103匝，求二次绕组对应的输出电压U 2和输出电流I 2。

该变压器能否给一个60W 且电压相当的低压照明灯供电？ 答： U 2= U 1×N 2/ N 1=380×103/1010≈38 VI 2= I 1×N 1/ N 2=0.263×1010/103≈2.58 A ，P=UI=380×0.263=89VA （或60w 灯的电流I 2’= P/U=60/38=1.7A ＜2.58A ）所以，可以给60 w 且电压相当的低压照明灯（功率因数=1）供电。

习题集第一章变压器1-1在分析变压器时，对于变压器的正弦量电压、电流、磁通、感应电动势的正方向是如何规定的？答：1〕电源电压。

U 正方向与其电流。

I 正方向采用关联方向，即两者正方向一致。

2〕绕组电流。

I 产生的磁通势所建立的磁通。

φ，这二者的正方向符合右手螺旋定那么。

3〕由交变磁通φ产生的感应电动势产，二者的正方向符合右手螺旋定那么，即它的正方向与产生该磁通的电流正方向一致。

1-2 变压器中的主磁通和漏磁通的性质和作用是什么？答：交变磁通绝大局部沿铁心闭合且与一、二次绕组同时交链，这局部磁通称为主磁通。

φ；另有很少的一局部磁通只与一次绕组交链，且主要经非磁性材料而闭合，称为一次绕组的漏磁通。

σφ1。

根据电磁感应定律，主磁通中在一、二次绕组中分别产生感应电动势•1E 和2•E ；漏磁通。

σφ1；只在一次绕组中产生感应电动势1σ•E ，称为漏磁感应电动势。

二次绕组电动势2•E 对负载而言即为电源电动势，其空载电压为20•U 。

1-3 变压器空载运行时，空载电流为何很小？答：变压器空载运行时，原边额定电压不仅降落在原边电阻r 1上，而且还有漏磁压降，还有主磁通产生的压降，由于-•1E 很大，或者说Z m =r m +jx m 很大，致使励磁电流很小。

1-4 一台单相变压器，额定电压为220V ／110V ，如果将二次侧误接在220V 电源上，对变压器有何影响？答副边励磁电流将非常非常大。

因为原边接额定电压时主磁通φm 为设计值，铁心磁路接近饱和，最大磁密B m 接近饱和值；这时副边电压为U 2≈E 2，即E 2=110V 。

不慎把到边接到220V 时，副边漏阻抗也很小，电压与电势近似相等，因此有E 2≈U 2＝220V ，与原边接220V 时相比，副边电势大小增大到原来的二倍。

我们知道，E 2＝4.44fw 2φm 因此φm 也增大到原来的二倍，磁密B m 也增大到原来的二倍。

正常运行时B m 已到了磁化曲线的拐弯点，B m 增加一倍，励磁磁动势将急剧增加，励磁电流由副边提供，励磁电流非常大，会数倍于额定电流。

第7章思考题与习题答案1．电力拖动系统中电动机的选择主要包括哪些内容？答：电力拖动系统中电动机选择的主要内容包括电动机的系列、结构形式、电动机的额定参数以及电动机的质量性能等。

2．电动机的温升、温度以及环境之间的温度之间是什么关系？电机铭牌上温升值是指什么？答：电动机的温升与铜耗,铁耗和机械损耗有关。

电动机铭牌上的温升值其含义是电动机绝缘许可的最高温度。

电动机的温升、温度以及环境温度三者之间是刚工作时电动机的温度与周围介质的温度之差很小，热量的发散是随温度差递增的，少量被发散法到空气中，大量被空气吸收。

因而温度升高的较快，随着电动机温度逐渐升高，被电动机吸收的减少,而发散到空气中的热量增加。

3．Y2系列三相异步电动机采用的绝缘材料容许的温升是多少？若使用B级绝缘材料时电动机的额定功率为P N，则改用F级绝缘材料时该电动机的额定功率将怎么变化？答：Y2系列三相异步电动机采用的绝缘材料容许的温升是90℃；若使用B级绝缘材料时电动机的额定功率为P N，则改用F级绝缘材料时该电动机的额定功率将降低。

4．电动机的发热有什么规律？答：电动机工作过程中，各部分产生的损耗转变成热能，其中一部分被电动机本身吸收，使电动机温度升高，其余部分通过电动机的表面散发到周围介质中。

5．电动机的额定功率主要由什么决定？对于功率较大的电动机，应使用高的还是比较低的电压等级？答：电动机额定功率主要由电动机的允许温升、电动机的过载能力和电动机的起动能力等质量性能指标决定。

对于功率较大的电动机，应使用高电压等级。

6．电动机的三种工作制是如何划分的？负载持续率FC%表示什么含义？答：电动机的三种工作制是根据负载持续时间的不同来划分的，有连续工作制、短时工作制和断续周期工作制三种。

负载持续率FC%表示在断续周期工作制中，负载工作时间与整个周期之比。

7．将一台额定功率为P N的短时工作制电动机改为连续运行，其允许输出功率是否变化？为什么？答：将短时工作制电动机改为连续运行时，其允许输出功率将小于原设计的额定功率P N。

《电机与电力拖动》（第三版）习题参考答案第1章思考题和习题一、填空题1．直流电动机主磁极的作用是产生，它由和两大部分组成。

气隙磁场、主磁极铁心和主磁极绕组2．直流电动机的电刷装置主要由、、、和等部件组成。

电刷、刷握、刷杆、刷杆架、弹簧、铜辫3．电枢绕组的作用是产生或流过而产生电磁转矩实现机电能量转换。

感应电动势、电枢电流4．电动机按励磁方式分类，有、、和等。

他励、并励、串励、复励5．在直流电动机中产生的电枢电动势Ea方向与外加电源电压及电流方向，称为，用来与外加电压相平衡。

相反、反电势6．直流电动机吸取电能在电动机内部产生的电磁转矩，一小部分用来克服摩擦及铁耗所引起的转矩，主要部分就是轴上的有效转矩，它们之间的平衡关系可用表示。

输出、电磁转矩=损耗转矩+输出转矩二、判断题(在括号内打“√”或打“×”)1．直流发电机和直流电动机作用不同，所以其基本结构也不同。

（×）2．直流电动机励磁绕组和电枢绕组中流过的都是直流电流。

（×）3．串励直流电动机和并励直流电动机都具有很大的启动转矩，所以它们具有相似的机械特性曲线。

（×）4．电枢反应不仅使合成磁场发生畸变，还使得合成磁场减小。

（√）5．直流电机的电枢电动势的大小与电机结构、磁场强弱、转速有关。

（×）6．直流电动机的换向是指电枢绕组中电流方向的改变。

（√）三、选择题(将正确答案的序号填入括号内)1．直流电动机在旋转一周的过程中，某一个绕组元件(线圈)中通过的电流是( B )。

A．直流电流B．交流电流C．互相抵消，正好为零2．在并励直流电动机中，为改善电动机换向而装设的换向极，其换向绕组( B )。

A．应与主极绕组串联B．应与电枢绕组串联C．应由两组绕组组成，一组与电枢绕组串联，另一组与电枢绕组并联3．直流电动机的额定功率P N是指电动机在额定工况下长期运行所允许的( A )。

A．从转轴上输出的机械功率B．输入电功率C．电磁功率4．直流电动机铭牌上的额定电流是。

电机与拖动基础第一章电机的基本原理 (1)第二章电力拖动系统的动力学基础 (6)第三章直流电机原理 (12)第四章直流电机拖动基础 (15)第五章变压器 (30)第六章交流电机的旋转磁场理论 (41)第七章异步电机原理 (43)第八章同步电机原理 (50)第九章交流电机拖动基础 (60)第十章电力拖动系统电动机的选择 (72)第一章 电机的基本原理1-1 请说明电与磁存在哪些基本关系，并列出其基本物理规律与数学公式。

答：电与磁存在三个基本关系，分别是（1）电磁感应定律：如果在闭合磁路中磁通随时间而变化，那么将在线圈中感应出电动势。

感应电动势的大小与磁通的变化率成正比，即tΦN e d d -= 感应电动势的方向由右手螺旋定则确定，式中的负号表示感应电动势试图阻止闭合磁路中磁通的变化。

（2）导体在磁场中的感应电动势：如果磁场固定不变，而让导体在磁场中运动，这时相对于导体来说，磁场仍是变化的，同样会在导体中产生感应电动势。

这种导体在磁场中运动产生的感应电动势的大小由下式给出Blv e =而感应电动势的方向由右手定则确定。

（3）载流导体在磁场中的电磁力：如果在固定磁场中放置一个通有电流的导体，则会在载流导体上产生一个电磁力。

载流导体受力的大小与导体在磁场中的位置有关，当导体与磁力线方向垂直时，所受的力最大，这时电磁力F 与磁通密度B 、导体长度l以及通电电流i 成正比，即Bli F =电磁力的方向可由左手定则确定。

1-2 通过电路与磁路的比较，总结两者之间哪些物理量具有相似的对应关系（如电阻与磁阻），请列表说明。

答：磁路是指在电工设备中，用磁性材料做成一定形状的铁心，铁心的磁导率比其他物质的磁导率高得多，铁心线圈中的电流所产生的磁通绝大部分将经过铁心闭合，这种人为造成的磁通闭合路径就称为磁路。

而电路是由金属导线和电气或电子部件组成的导电回路，也可以说电路是电流所流经的路径。

磁路与电路之间有许多相似性，两者所遵循的基本定律相似，即KCL：在任一节点处都遵守基尔霍夫第一定律约束；KVL：在任一回路中都遵守基尔霍夫第二定律；另外，磁路与电路都有各自的欧姆定律。

《电机与拖动》参考答案 2-1（1） 切削功率:WFV P s m d n V r j j j n n L f f 38009.1*2000/9.1215.0*6067.241*22*602min/67.2412*5.1*21450321=========ππ （2） 电动机输出功率：W P P L6.52129.0*9.0*9.038003212===ηηη（3） 系统总飞轮转矩：222222223222122221221222.55.425.03.05.05.32*5.1*295.1*27.2225.3mN j j j GD j j GD j GD GD GD d c b a =+++=+++=+++=（4） 电动机电磁转矩：M N j j j FD T T L.29.349.0*9.0*9.0*2*5.1*22/15.0*20002/3213213212====ηηηηηη（5） 不切削时的电动机电磁转矩： 忽略损耗时的电动机电磁转矩M N j j j FD T .252*5.1*22/15.0*20002/'3212===传动机构阻转矩：M N T T T .29.92529.34'220=-=-=加速时电动机转矩：M N dt dn GD T T .19800*37555.429.937520=+=+=2-2（a ） 减速dtdnGD T T L 3752=-（b ） 减速dtdnGD T T L 3752=--（c ） 加速dtdnGD T T L 3752=+（d ） 减速dtdnGD T T L 3752=--（e ）匀速dtdnGD T T L 3752=+-2-3(a) 稳定 ；（b ）稳定；(c) 稳定； (d) 稳定； (e) 不稳定； 第三章3-1 直流发电机通过电刷和换向器将导体中的交流电势整流成直流输出。

如果没有换向器输出的将是交流电势。

3-2 直流电动机通过电刷和换向器将外部输入直流电压，逆变成导体中的交流电压和电流。

电机与拖动基础第三版林瑞光答案【篇一：10《电机与电力拖动基础》教学大纲】txt>electric machinery and drive课程代码： d1081060总学时〔理论＋实践〕： 51+0 学分：3 课程性质：学科基础课课程类别：必修课先修课程：《高等数学》、《大学物理》、《电路分析基础》面向专业：电气工程及其自动化专业开课学科：检测技术及自动化装置开课二级学院：机电工程学院执笔：陈卫民审校：钱晓耀一、课程的地位与任务本课程是电气工程及其自动化专业的专业基础课，其主要任务是学生通过本课程的学习获得电机与拖动的基本理论知识，使学生掌握常用的交直流电机、变压器、控制电机等的基本结构，工作原理和运行特性；电机拖动系统的静态、动态特性；初步掌握不同电动机的调速方法和技术指标；并能了解一些电机及拖动系统的发展方向。

二、课程主要内容与基本要求了解电力拖动系统的组成及发展过程；电力拖动系统的应用领域；电机、电机拖动的基本概念；了解本课程的专业地位和特点。

掌握直流电机的基本工作原理和结构；了解电枢绕组的最基本形式；理解直流电机的磁场及电枢反应；掌握直流电机的电枢电动势、电磁转矩和电磁功率的三个基本方程式及他〔并〕励直流电动机的工作特性。

掌握电力拖动系统的运动方程式；掌握生产机械的转矩特性、他励直流电动机机械特性、电力拖动系统的稳定运行条件；理解他励直流电动机的起动方法、制动及制动方式的选择；掌握他励直流电动机的调速方法；了解评价调速方法的主要指标、调速方法与负载性质的配合；了解他励直流电动机过渡过程的一般分析方法。

了解变压器的应用、分类；掌握变压器的基本工作原理、额定值；掌握单相变压器的空载运行时的物理状况、变化、空载电流；掌握空载运行时的电势平衡方程、空载运行是的等效电路和向量图；掌握单相变压器负载运行时的物理状况、基本方程、折算法、等效电路和向量图；理解变压器参数的空载实验、短路实验；理解变压器的工作特性；理解三相变压器及其它用途的变压器。
