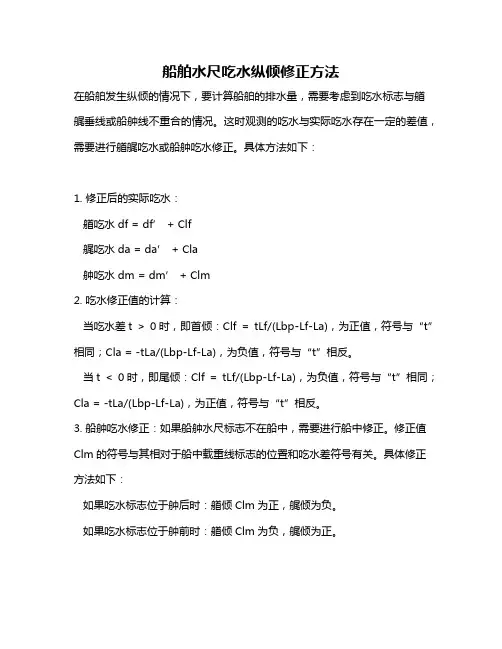

船舶水尺吃水纵倾修正方法
在船舶发生纵倾的情况下，要计算船舶的排水量，需要考虑到吃水标志与艏艉垂线或船舯线不重合的情况。
这时观测的吃水与实际吃水存在一定的差值，需要进行艏艉吃水或船舯吃水修正。
具体方法如下：
1. 修正后的实际吃水：
艏吃水df = df’ + Clf
艉吃水da = da’ + Cla
舯吃水dm = dm’ + Clm
2. 吃水修正值的计算：
当吃水差t > 0时，即首倾：Clf = tLf/(Lbp-Lf-La)，为正值，符号与“t”相同；Cla = -tLa/(Lbp-Lf-La)，为负值，符号与“t”相反。
当t < 0时，即尾倾：Clf = tLf/(Lbp-Lf-La)，为负值，符号与“t”相同；Cla = -tLa/(Lbp-Lf-La)，为正值，符号与“t”相反。
3. 船舯吃水修正：如果船舯水尺标志不在船中，需要进行船中修正。
修正值Clm的符号与其相对于船中载重线标志的位置和吃水差符号有关。
具体修正方法如下：
如果吃水标志位于舯后时：艏倾Clm为正，艉倾为负。
如果吃水标志位于舯前时：艏倾Clm为负，艉倾为正。
在计算中需要注意，当吃水差小于米时，可以忽略不计。
此外，上述公式中的符号确定主要取决于两个因素：一是吃水差符号，二是Lf和La相对于艏艉垂线的位置。
因此，在进行修正时，应仔细考虑这两个因素。
以上内容仅供参考，如需更专业的信息，建议咨询航海方面的专家或查阅航海相关的书籍。
第一章船舶与货运基础知识第一节船舶的重量性能和容积性能一、船舶的重量性能：1、排水量（Displacement）△:无航速的船舶在静水中处于自由漂浮状态时，船体所排开水的重量，该装载状态下船舶的总重量。
公式：△=V×ρ（t）。
包括空船排水量（Light ship displacement）△L(有船体、机器设备、机器中的燃料及润料、锅炉中的燃料和水及冷凝器中的淡水等重量的总和)；满载排水量（Full loaded displacement）△S(包括空船重量、货物、燃润料、淡水、压载水、船员及行李、粮食、供应品、船用备品等重量的总和)；装载排水量（Loaded displacement）△(空、满载水线之间任一吃水下的排水量。
)2、载重量：运输船舶所装载的载荷重量。
包括总载重量（Dead weight）DW:船舶在空载水线与满载水线之间任一确定的吃水下，船舶所能装载的最大重量。
公式：DW=△-△L，（新船出厂时随船舶资料作为船舶基本参数提供的总载重量是夏季满载水线的总载重量，DWs）;净载重量（Net deadweight）NDW：具体航次中船舶所能装载货物重量的最大值。
公式：NDW=DWmax－ΣG-C(t).（新船出厂时随船舶资料作为船舶基本参数提供的净载重量是夏季满载水线下保持最大续航能力，且船舶常数为零）。
3、航次储备量ΣG：具体航次中船舶为维持生产和生活的需要而必须储备的所有重量的总合。
4、船舶常数（Constant）C:包括定期修理和局部改装的改变量；残留货物、垫舱物料及垃圾；污油、积水、沉淀物；未计入备品重量破旧机件、器材、废旧物料；附的海藻、贝类等海生物。
二、船舶的容积性能：船舶所具有的容纳各类载荷体积的性能。
1、舱柜容积（Compartment capacity）:船体内部用来装载货物、燃料、淡水等液体载荷的围蔽处所的容积。
包括货舱散装容积（Grain capacity）；货舱包装容积（Bale capacity）；液货舱容积（Liquid capacity）：船舶的液货舱所能容纳液货的最大容积；液舱容积（Tank capacity）：船舶的燃料、润料、淡水、压载水舱柜容纳相应液体的最大容积。

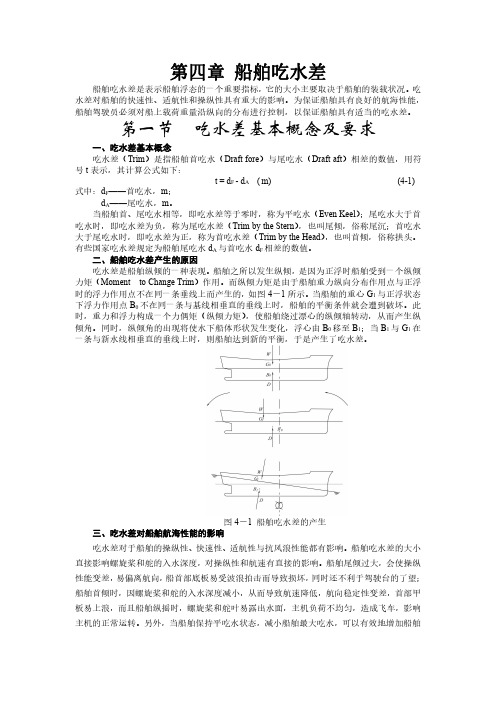

第一节船舶吃水差的概念与基本计算一、吃水差概述1. 吃水差(trim)概念当t = 0时，称为平吃水(Even keel)；t = d F－d A当t > 0时，称为首倾(Trim by head)；当t < 0时，称为尾倾(Trim by stern)。
2. 吃水差对船舶航海性能的影响快速性操纵性耐波性等首倾时轻载时螺旋桨沉深比下降，影响推进效率。
轻载时舵叶可能露出水面，影响舵效。
满载时船首容易上浪。
过大尾倾时轻载时球鼻首露出水面过多，船舶阻力增大。
水下转船动力点后移，回转性变差。
轻载时船首盲区增大，船首易遭海浪拍击。
3. 适当吃水差的范围1)载货状态下，对万吨级货轮：满载时：t = -0.3～-0.5 m半载时：t = -0.6～-0.8 m轻载时：t = -0.9～-1.9 m2)空载航行时：◎一般要求dm ≥ 50%d s（冬季航行dm ≥ 55%d s）I/D ≥0.65～0.75| t | ＜2.5%L bp其中：d s——船舶夏季满载吃水(m)；I ——螺旋桨轴心至水面高度(m);D ——螺旋桨直径(m)。
◎推荐值当L bp≤ 150m时d Fmin≥ 0.025L bp( m )d mmin ≥ 0.02L bp + 2 ( m )当L bp > 150m 时d Fmin ≥ 0.012L bp + 2 ( m ) d mmin ≥ 0.02L bp + 2 ( m ) 二、吃水差产生的原因1. 纵向上，船舶装载后总重心与正浮时的浮心不共垂线，即g b x x ≠2. g x 的求法 合力矩定理 ()i i g P x x ∑⋅=∆三、吃水差的基本计算 1. 纵向小倾角静稳性理论证明，船舶在小角度纵倾时，其纵倾轴为过初始水线面漂心的横轴，在排水量一定时，纵倾前后相临两浮力作用线的交点L M 为定点，L M 称为纵稳心。
sin tan RL L L L BPt M GM GM GM L ϕϕ=∆⋅⋅≈∆⋅⋅=∆⋅⋅2. 每厘米纵倾力矩MTC ：吃水差改变1cm 所需要的纵倾力矩，可由资料查得。
船舶积载第一章 船舶与货物根底知识1、相关字母：船舶总重W ，排水量 ∆，空船排水量L ∆，满载排水量S ∆，载重量〔船舶所 装载的载荷重量〕，总载重量 DW ，净载重量 NDW 。
2、有关公式：)(t DW L ∆-∆=，NDW = DWmax -∑G - C )(t ，)(max t DW L S ∆-∆=3、船舶常数包括重量： 1〕因船体、机械及舾装进展定期修理和局部改变而产生的空船重量的改变量；2〕因货舱残留货物、垫舱物料及垃圾而导致的船舶总重量的增加量；3〕因油、水舱柜及污水井残留污油，积水及沉淀物而导致的船舶总重量的增加；4〕未计入船用备品重量的库存破旧机件、器材和各种废旧物料的重量；5〕船体外附着的海藻、贝类等海生等引起的重量增加值；6〕集装箱船上可移动系固设备的重量。
4、舱柜容积〔ch V 〕包括货舱散装容积、货舱包装容积、液货舱容积、液舱容积，是指船 体部用来装载货物或燃料、淡水等液体载荷的围蔽处所的容积，是用船舶装载处所的 容积直接表示船舶的容积性能。
5、舱容系数：船舶每一净载重量所能提供的舱容。
)/(3t m NDWV ch ∑=ω，舱容系数可表示 船舶适宜装载重货还是轻货，系数越大，尽可能装轻货，从整体上反映船舶的容积性能。
6、船舶登记吨位：是指船舶为登记注册的需要，按照有关国家主管机关指定的丈量规的 各项规定丈量确定的船舶容积。
包括总吨位GT 、净吨位NT 、运河吨位CT 。
总吨位用途：1〕表示船舶规模的大小，作为商船拥有量的统计单位；2〕作为船舶规、 国际公约中划分船舶等级及对船舶进展技术管理和设备要求的依据和标准；3〕作为船舶 登记、检验和丈量等收费的标准；4〕作为估算船舶建造、买卖、租赁的费用以及海损事 故最高赔偿额的基准；5〕作为某些港口使费的计算基准；6〕作为计算净吨位的根底。
净吨位的用途：是作为计算各种港口费用或税金〔如港务费、引航费、码头费、进坞费、 吨税费等〕的基准。
船舶平均吃水计算公式
船舶平均吃水计算公式是指通过一些参数的测量和计算，得出船舶船
身浸没在水面下的深度。
这个公式对于船舶设计和船舶运行非常重要，因为它决定了船舶的稳定性和载货能力。
以下是船舶平均吃水计算公
式的一些参数和公式：
1. 船舶的长度（L）：船舶的长度通常是指它的总长度，包括船头、船
尾和全部的船体。
这个参数在计算船舶平均吃水时非常重要。
2. 船舶的宽度（B）：船舶的宽度是指船体的最大宽度，也就是船舶的
左右跨度。
这个参数也会影响船舶的吃水深度。
3. 船舶的型深（Tm）：型深是指船舶船体的高度，通常是从船底到上
层舱口边缘或者甲板边缘，这也是测量船舶吃水深度必须测量的参数。
4. 船舶的排水量（D）：船舶的排水量是指船舶没有装载货物时的重量，也就是船身所挤出的水的重量。
这个参数通常是以吨为单位。
5. 船舶的载重量（C）：载重量是指船舶可以装载的货物重量，也就是
船舶的承载能力。
这个参数也会直接影响船舶的吃水深度。
基于以上参数，船舶平均吃水的计算公式如下：
T = D / (B x L x K)
其中，T表示船舶的平均吃水深度；D表示船舶的排水量；B表示船舶的宽度；L表示船舶的长度；K表示常数，通常为0.6到0.65之间。
通过这个公式，我们可以计算得出船舶的平均吃水深度，从而确定船舶的稳定性、载货能力和船速等关键参数，为船舶设计和运营提供基础数据。
吃水差和吃水的计算一、吃水差与吃水的计算：1、吃水差：1）大量装卸货物时吃水差t的计算：t＝D(Xg－Xb)/(100CTM);(米)Xg －重心到船中的距离Xb －浮心到船中的距离D－排水量；CTM－厘米纵倾力矩2）小量装卸货物时吃水差∆t的计算：∆t＝P(Xg－Xf)/(100CTM); (米)∆t－为装卸货物P时的吃水差的变化量；Xf－为漂心距离船中的距离，其值的正负号与Xg和Xb的取法相同。
2、吃水：1）粗略计算：设漂心在船中，即Xf＝0TF＝TM+t/2 ; TA＝TM+t/2装卸货物产生的平均吃水T的增减值∆T＝P/(100TPC) (米)；装货时P取“+”，卸货时P取“－”；TPC－厘米吃水吨数。
2）精确计算：漂心不在船中，即Xf≠0，Xf的值需要从稳性报告书中查得。
a、大量装卸货物：TF＝TM+(Lbp/2－Xf)•t/ Lbp;TA＝TM－(Lbp/2+Xf)•t/ Lbp;b、少量装卸货物：TF＝TM+∆T+(Lbp/2－Xf)•∆t/ Lbp;TA＝TM+∆T－(Lbp/2+Xf)•∆t/ Lbp;∆T－装卸货物的吃水变化量，∆T＝P/(100TPC) (米)∆t－装卸货物的吃水差改变量，∆t＝P(Xg－Xf)/(100CTM); (米)漂心船中Xf水线∆t •TA Lbp /2 TMLbp二、吃水差比尺：船舶各个货舱少量装卸货物的100吨吃水变化量是由以下两式计算出来的，在船舶水尺调整中普遍使用：∆TF＝100/TPC+[( Lbp/2－Xf)/ Lbp×100(Xg－Xf)/CTM]∆TA＝100/TPC+[( Lbp/2+Xf)/ Lbp×100(Xg－Xf)/CTM]对船舶吃水和吃水差的要求一、装载情况下除有其他特殊要求外一般应：1、满载：尾倾0.3~0.5m2、半载：尾倾0.6~0.8m3、轻载：尾倾0.9~1.9m但已经证实有的船舶在重载情况下航速最快是在首倾0.3~0.5m左右二、空载航行时的吃水要求1、LBP≤150m：dFmin≥0.025 LBP (我国为dFmin≥0.027 LBP)dMmin≥0.02 LBP+22、LBP＞150m：dFmin≥0.012 LBP +2dMmin≥0.02 LBP+2三、空载航行时的吃水差要求吃水差t与船长LBP的比值t/LBP＜2.5%, 倾角小于1°.5，但沉深比h/D＞50%~60%，因为h/D＜40%~50%时，螺旋浆效率明显下降；h-浆轴到水面的距离，D-螺旋浆直径。
