信息系统集成技术及应用题目：UML系统分析设计、建模与实现学号：100430112022姓名：杨家建专业：计算机技术指导教师：舒远仲UM L系统分析设计与建模以简单的学生选课系统进行详细的系统分析与建模。

（一）系统用例图1•首先根据需求分析可知：管理员维护课程信息，对其进行添加、修改、删除等。

学生可以在线查询课程信息，并进行选课，也可以在规定时间内更改选修 的课程。

我们发现系统中的参与者有：管理员和学生，然后从参与者的角度就可 以发现系统的用例，并绘制出系统的用例图，如图 1所示：图1学生选课系统用例图2.对部分用例进行描述：“添加课程”用例1） 用例名：添加课程2） 执行者：管理员3） 目的：管理员通过系统界面进入，添加所要开设的课程，确认无误后将其信息保 存到数据库中，以供学生选择。

4）过程描述:5） 管理员选择进入管理界面，用例开设修改课程停开课程A —管理员vvinclude>><<include>>添加课程vvinclude>><<extend>>删除课程查询课程信息6）系统提示输入管理密码7）管理员输入密码8）系统验证密码9）A1:密码错误10）进入管理界面，系统显示目前所建立的全部课程信息11）管理员选择添加课程12）系统提示输入新课程信息13）管理员输入信息14）系统验证是否和已有的课程冲突15）A2 :有冲突16）10 ）系统添加新课程，提示课程添加成功17）11 ）系统重新进入管理界面，显示所有课程18 ）12 ）用例结束19 ）异常事件流处理：20 ）A1 :密码错误：1）系统提示再次输入。

2）用户确认后进入第5）步。

21 ）A2 :有冲突：1）系统提示冲突，显示冲突的课程信息。

2）用户重新输入,验证无误后进入第10 ）步。

选课”用例1）用例名：选课2）执行者：学生3）目的：学生进入选课系统界面，浏览的课程，最后选择一门自己喜欢的课程并提交。

实验2 类图
实验目的
1.理解类的基本概念
2.理解类间的关系
3.掌握类图的绘制方法
实验学时
6学时，必做。

实验内容
分析选课系统中的类及关系，然后画出它们的类图。

实验步骤
1.分析
在选课系统中，通过分析可抽象出如下几个类：
1．学生类
2．管理员类
3．课程类
学生类和管理员类的属性较容易分析，这里只列出课程类的属性和方法：（1）课程名称
（2）开课教室
（3）课程号
（4）授课教师
（5）选课的学生
（6）开课起始时间
（7）允许选课的学生人数
（8）设置课程号
（9）设置课程名称
（10）查询课程号
（11）查询允许选课的学生人数
2．绘图步骤：
（1）打开rose,新建类图
（2）抽象出学生类管理员类课程类画出类图
（3）效果完成图
（4）添加关系
通过类图，使我们对学生、管理员、以及课程之间的关系一目了然。

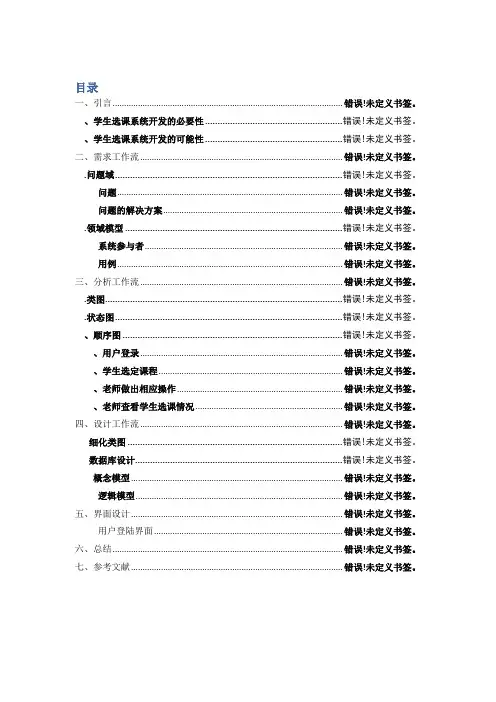

目录一、引言 .................................................................................................... 错误!未定义书签。

、学生选课系统开发的必要性 ....................................................... 错误!未定义书签。

、学生选课系统开发的可能性 ....................................................... 错误!未定义书签。

二、需求工作流 ........................................................................................ 错误!未定义书签。

.问题域........................................................................................... 错误!未定义书签。

问题.................................................................................................. 错误!未定义书签。

问题的解决方案.............................................................................. 错误!未定义书签。

.领域模型 ....................................................................................... 错误!未定义书签。

系统参与者...................................................................................... 错误!未定义书签。

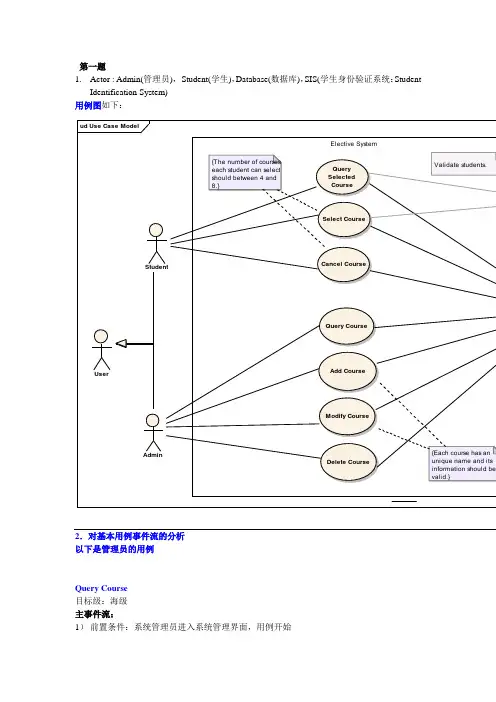

第一题1.Actor : Admin(管理员)，Student(学生)，Database(数据库)，SIS(学生身份验证系统：StudentIdentification System)用例图如下：2．对基本用例事件流的分析以下是管理员的用例------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------Query Course目标级：海级主事件流：1）前置条件：系统管理员进入系统管理界面，用例开始2）系统提示输入管理员用户名和密码3）管理员输入用户名和密码4）系统验证有效性A1: 用户名不存在或者密码错误5）进入管理界面，系统显示已有的全部课程6）管理员选择要查询课程的操作7）系统提示管理员输入要查询课程的相关信息8）管理员输入相应信息9）系统到数据库中查询符合输入信息的所有课程A2: 无符合输入信息的课程10）系统显示相关的所有课程的详细信息11）系统返回主页面，并重新显示所有课程12）用例结束其他事件流：A1: 1) 系统提示再次输入2）管理员输入用户名和密码3）若连续三次出现错误，则拒绝连接4）若成功，返回主事件流第5步A2: 1) 系统显示无相关课程的信息2）返回主事件流第7步-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------Add Course目标级：海级主事件流：1）前置条件：系统管理员进入系统管理界面，用例开始2）系统提示输入管理员用户名和密码3）管理员输入用户名和密码4）系统验证有效性A1: 用户名不存在或者密码错误5）进入管理界面，系统显示已有的全部课程6）管理员选择添加新课程的操作7）系统提示输入新信息8）管理员输入新课程的信息9）系统到数据库中按新数据验证课程的唯一性A2: 数据库中已有同名课程，增添失败A3: 课程不合法，增添失败10）系统到数据库中添加新课程11）系统显示添加成功的信息12）系统返回主页面，显示所有课程13）用例结束其他事件流：A1: 1) 系统提示再次输入2）管理员输入用户名和密码3）若连续三次出现错误，则拒绝连接4）若成功，返回主事件流第5步A2: 1）系统显示已有同名课程的失败信息2) 返回主事件流第7步A3: 1) 系统显示课程不合法的信息2）返回主事件流第7步------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------Delete Course目标级：海级主事件流：1)前置条件：系统管理员进入系统管理界面，用例开始2)系统提示输入管理员用户名和密码3)管理员输入用户名和密码4)系统验证有效性A1: 用户名不存在或者密码错误5)进入管理界面，系统显示已有的全部课程6)管理员选择要删除课程的操作7)管理员从给定的所有课程中选定要删除的课程名8）系统到后台数据库系统中找到此课程并将其删除9）系统显示删除成功的消息10）系统返回主页面，并重新显示相应课程11）用例结束其他事件流：A1: 1) 系统提示再次输入2）管理员输入用户名和密码3）若连续三次出现错误，则拒绝连接4）若成功，返回主事件流第5步-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------Modify Course目标级：海级主事件流：1）前置条件：系统管理员进入系统管理界面，用例开始2）系统提示输入管理员用户名和密码3）管理员输入用户名和密码4）系统验证有效性A1: 用户名不存在或者密码错误5）进入管理界面，系统显示已有的全部课程6）管理员选择要修改课程的操作7）管理员从给定的所有课程中选择要修改的课程名8）系统到数据库中找到此课程并显示详细信息9）系统提示输入新信息10) 管理员输入新信息11) 系统到数据库中按新数据修改相应课程A2: 数据库中已有同名课程A3: 新数据不合法12）系统显示修改成功的信息13）系统返回主页面，并重新显示所有课程14）用例结束其他事件流：A1: 1) 系统提示再次输入2）管理员输入用户名和密码3）若连续三次出现错误，则拒绝连接4）若成功，返回主事件流第5步A2: 1）系统显示已有同名课程的修改失败信息2）返回主事件流第9步A3: 1) 系统显示新数据不合法的失败信息2）返回主事件流第9步-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------以下是学生的用例-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------Query Selected Course目标级：海级主事件流：1）前置条件：学生进入选课登录界面，用例开始2）系统提示学生输入学号和密码3）学生输入学号和密码4）系统验证A1: 验证失败E1: 无法访问学生身份识别系统5）学生进入选课主界面6）系统显示所有课程信息7）学生选择查询已选课程的操作8）系统到数据库中查询9）系统显示此学生已选课程的详细信息10）用例结束其他事件流：A1: 1) 系统显示验证失败信息，并提示学生重新输入用户名和密码2）学生重新输入信息3）若连续三次验证失败，则拒绝访问4）若成功，返回主事件流第5步错误流：E1: 1) 系统显示无法访问学生身份识别系统信息2）返回主事件流第2步----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------Select Course目标级：海级主事件流：1）前置条件：学生进入选课登录界面，用例开始2）系统提示学生输入学号和密码3）学生输入学号和密码4）系统验证A1: 验证失败E1: 无法访问学生身份识别系统5）学生进入选课主界面6）系统显示所有课程信息7）学生选择进行选课的操作8）学生浏览课程并选择要选的课程9）系统验证课程是否可选A2: 课程不可选10）系统将此学生选课信息存入数据库中，并提示选课成功信息11）用例结束其他事件流：A1: 1) 系统显示验证失败信息，并提示学生重新输入用户名和密码2）学生重新输入信息3）若连续三次验证失败，则拒绝访问4）若成功，返回主事件流第5步A2: 1) 系统显示此课程不可选的信息及原因2）系统提示学生重新进行选课3）返回主事件流第8步错误流：E1: 1) 系统显示无法访问学生身份识别系统信息2）返回主事件流第2步----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------Cancel Course目标级：海级主事件流：1）前置条件：学生进入选课登录界面，用例开始2）系统提示学生输入学号和密码3）学生输入学号和密码4）系统验证A1: 验证失败E1: 无法访问学生身份识别系统5）学生进入选课主界面6）系统显示所有课程的信息7）学生选择退选的操作8）系统显示此学生已选的课程9）学生选择要退选的课程10）系统验证退选课程动作的合法性A2: 验证失败11）系统到后台数据库中更新相应信息12）系统提示退选成功13）用例结束其他事件流：A1: 1) 系统显示验证失败信息，并提示学生重新输入用户名和密码2）学生重新输入信息3）若连续三次验证失败，则拒绝访问4）若成功，返回主事件流第5步A2: 1）系统显示失败信息及原因2）返回主事件流第9步错误流：E1: 1) 系统显示无法访问学生身份识别系统信息2）返回主事件流第2步第二题简单类图详细类图。
