高中物理电学实验重要知识点归纳

高中物理常考的电学实验满分知识点总结目录一、实验的考查内容二、电学实验命题走向三、电学实验的基础和核心四、选取电学仪器和实验电路五、实验电路的选择六、实物图连线技巧七、设计型实验思路八、几种测电阻方法总结（难点）九、四大重点题型分析及例题精讲电学实验最全知识点总结一、实验的考查内容（1）测定金属的电阻率（练习使用螺旋测微器）；（2）描绘小灯泡的伏安特性曲线；（3）测定电源的电动势和内阻；（4）练习使用多用电表；（5）传感器的简单使用；（6）设计型实验。

二、电学实验命题走向（1）给定条件，进行实验设计;（2）给定测量数据，选择处理方法;（3）给定原理、器材，设计实验方案;（4）给出实验过程情景，判断过程、方法的合理性。

三、电学实验的基础和核心（1）伏安法测电阻“外接法”的系统误差是由电压表的分流引起的，电阻测量值总小于真实值，小电阻应采用外接法，可记为“外小小”。

“内接法”的系统误差是由电流表的分压引起的，电阻测量值总大于真实值，大电阻应采用内接法，可记为“内大大”（2）滑动变阻器的连接（限流法/分压法）分压接法时，题中常出现这样的字眼：要求电压从零开始调节，或是要求测量尽可能精确等被测电阻上电压的调节范围大。

用分压接法时，滑动变阻器应该选用阻值小的；用限流接法时，滑动变阻器应该选用阻值和被测电阻接近的。

（3）其他常用测电阻方法①内阻已知的电流表、电压表可看成能读出它们电流、电压大小的电阻来使用；②电流表可通过串联定值电阻来扩大量程，当成大量程电流表来使用；也可以并联定值小电阻来当成电压表来使用。

③替代法测电阻④半偏法测电阻四、选取电学仪器和实验电路（1）安全：在电流表和电压表测量值不超量程,滑动变阻器、电源中通过的电流小于额定电流。

解决方法是依据欧姆定律算出实验电路调节中过程的电流范围，再和某器材的最大电压和给定值进行选择。

（2）方便：便于操作。

主要是对滑动变阻器、电压表、电流表的选择。

解决方法是要根据用电器分流、分压、限流等不同用途，采用正确的连接，能够既得到满足实验要求的电压范围，同时调节时电压表现为线性稳定变化。

高中物理电学实验的知识点总结电学实验是高中物理实验中非常重要的一部分，通过电学实验，可以帮助学生深入理解电学原理、掌握电路的构建与测量方法，并提高实验操作和数据处理的能力。

下面是电学实验的主要知识点总结：1.电流的测量与伏安定律-电流的测量方法：安培表的使用及其原理，万用表的使用。

-伏安定律：电阻的电压-电流关系，电压和电流之间的线性关系。

2.电阻的测量与电阻定律-电阻的测量方法：串联与并联电阻的测量方法，万用表的使用。

-电阻定律：欧姆定律，电阻与电流、电压的关系。

3.理解电阻、导线和电源-金属导线的电阻：电阻与导线长度、导线横截面积和电阻材料电阻率的关系。

-理解电源：干电池、蓄电池、电流源等电源的特点与应用。

4.串联与并联电路-串联电路：电流在各个电阻之间保持不变，总电压等于各个电阻电压之和。

-并联电路：电压在各个电阻之间保持不变，总电流等于各个电阻电流之和。

5.电容与电容器的测量-电容的定义与性质：电容与电流、电压的关系，电容与电荷的关系。

-电容器的测量方法：串联与并联电容的测量方法，万用表的使用。

6.RC时数电路-RC时数电路的特点：充电和放电过程，电压和充电、放电时间的关系。

-RC时数电路的应用：振荡电路、低通滤波器、高通滤波器等。

7.磁场与电磁感应-磁场的测量方法：磁力计的使用及其原理。

-电磁感应现象：法拉第电磁感应定律，楞次定律。

8.安排远离其他金属物体的实验台-金属导体与电流的关系：电流通过金属导体时的热效应，焦耳定律。

9.高级实验-单摆型电容与电流测量仪的使用；-并联电容与电阻测量电路的研究；-变阻器的使用与测量。

电学实验是高中物理实验的一部分，通过实验操作，学生能够深入理解电学原理并培养实验技能。

在进行电学实验时，学生需要注意安全，按照正确的方法进行实验操作。

同时，还要学会观察和分析实验现象，并正确处理和分析实验数据。

通过与理论知识的结合，学生可以更好地掌握电学的基本原理和实际应用，为今后的学习打下坚实的基础。

高中物理电学知识点总结一、电荷与电场1. 电荷的性质- 电荷是物质的一种基本性质，分为正电荷和负电荷。

- 电荷的守恒定律：在一个封闭系统中，电荷的总量是恒定的。

2. 库仑定律- 描述了两个点电荷之间的相互作用力。

- 公式：$F = k \frac{|q_1 q_2|}{r^2}$，其中 $F$ 是力，$k$ 是库仑常数，$q_1$ 和 $q_2$ 是电荷量，$r$ 是两点电荷之间的距离。

3. 电场- 电场是电荷周围存在的力场，可以用电场线表示。

- 电场强度 $E$ 定义为单位正电荷在电场中受到的力，公式为 $E = \frac{F}{q}$。

4. 电势能与电势- 电势能是电荷在电场中由于其位置而具有的能量。

- 电势是电势能与电荷量的比值，公式为 $V = \frac{U}{q}$。

5. 电容器- 电容器是一种存储电荷和电能的器件。

- 电容 $C$ 定义为单位电压下电容器存储的电荷量，公式为 $C = \frac{Q}{V}$。

二、直流电路1. 欧姆定律- 描述了电阻、电流和电压之间的关系，公式为 $V = IR$，其中$V$ 是电压，$I$ 是电流，$R$ 是电阻。

2. 串联与并联电路- 串联电路中，电阻器一个接一个地连接，电流相同。

- 并联电路中，电阻器并排连接，电压相同。

3. 基尔霍夫定律- 基尔霍夫电流定律：电路中任意节点的电流之和为零。

- 基尔霍夫电压定律：电路中任意闭合回路的电压之和为零。

4. 电阻的计算- 串联电阻的总电阻为各个电阻之和。

- 并联电阻的总电阻的倒数等于各个电阻倒数之和。

三、电磁学1. 磁场- 磁场是由运动电荷产生的，可以用磁力线表示。

- 安培定律描述了电流和磁场之间的关系。

2. 电磁感应- 法拉第电磁感应定律：变化的磁场会在导体周围产生电动势。

- 楞次定律：感应电流的方向总是试图抵消磁场变化的效果。

3. 交流电- 交流电（AC）是电流和电压随时间周期性变化的电流。

- 交流电的峰值、有效值和频率是描述交流电特性的重要参数。

高考物理电学实验知识点电学实验是高中物理课程中的一大重点内容，也是高考物理考试的常见考点。

通过电学实验，学生可以加深对电学原理的理解，并培养实验操作和数据处理的能力。

本文将介绍几个高考物理电学实验的知识点，帮助同学们更好地备考。

一、串联电阻的测量串联电阻的测量是电学实验中的基础实验之一。

实验装置一般包括串联电阻、电压表和电流表。

实验步骤如下：1.将电压表和电流表分别连接在电路的两端，保证正负极正确连接。

2.调节电源，使电路中的电流保持稳定。

3.读取电压表和电流表上的数值，可以计算出电路中的电阻值。

这个实验主要考察同学们对串联电路中电流和电压的理解，以及对欧姆定律的运用能力。

二、并联电阻的测量并联电阻的测量也是高考物理电学实验中的重要内容。

实验装置包括并联电阻、电压表和电流表。

实验步骤如下：1.将电压表和电流表分别连接在并联电路的两端，保证正负极正确连接。

2.调节电源，使电路中的电压保持稳定。

3.读取电压表和电流表上的数值，可以计算出电路中的电阻值。

这个实验主要考察同学对并联电路中电流和电压的理解，以及对欧姆定律和电阻公式的运用能力。

三、电阻与电流的关系实验电阻与电流的关系实验是一个经典的物理实验，主要用于验证欧姆定律。

实验装置包括电源、电阻、导线和电流表。

实验步骤如下：1.将电流表连接在电路中，保证正负极正确连接。

2.依次改变电阻的大小，记录电流表上的数值。

3.根据测得的数据绘制电流与电阻之间的关系曲线。

这个实验主要考察同学们对欧姆定律的理解，以及对电阻与电流关系的掌握程度。

四、电流与电压的关系实验电流与电压的关系实验也是一个重要的物理实验，用于验证欧姆定律。

实验装置包括电源、电阻、导线和电压表。

实验步骤如下：1.将电压表连接在电路中，保证正负极正确连接。

2.依次改变电源电压的大小，记录电压表上的数值。

3.根据测得的数据绘制电流与电压之间的关系曲线。

这个实验也是考察同学们对欧姆定律的理解，以及对电流与电压关系的掌握程度。

电学实验重要知识点归纳学好物理要记住：最基本的知识、方法才是最重要的. 秘诀：“想” 1。

关于实验要注意:描图要时分析点的走势，确定直线或曲线；用直线或圆滑曲线连线，点不一定都在线上； 反比关系常画成一个量与另一个量倒数成正比 用多次测量求平均值的方法能减小偶然误差 2.测量仪器的读数方法需要估读的仪器：在常用的测量仪器中，刻度尺、螺旋测微器、电流表、电压表、天平、弹簧秤等读数时都需要估读.根据仪器的最小分度可以分别采用1/2、1/5、1/10的估读方法，一般:最小分度是2的，（包括0.2、0。

02等），采用1/2估读，如安培表0~0。

6A 档； 最小分度是5的，(包括0.5、0.05等），采用1/5估读，如安培表0～15V 档；最小分度是1的，（包括0。

1、0.01等），采用1/10估读，如刻度尺、螺旋测微器、安培表0～3A 档、电压表0～3V 档等不需要估读的测量仪器：游标卡尺、秒表、电阻箱在读数时不需要估读；欧姆表刻度不均匀，可以不估读或按半刻度估读。

3.游标卡尺的读数量游标卡尺的读数方法是:以游标零刻度线为准在主尺上读出整毫米数L 1，再看游标尺上哪条刻度线与主尺上某刻度线对齐，由游标上读出毫米以下的小数L 2，则总的读数为：L 1+ L 2。

螺旋测微器的读数:螺旋测微器的读数方法是：______________________________________试读出下列螺旋测微器的读数（工作原理及读数方法与双缝干涉测波长中的测微目镜手轮的读数相同）〖解析〗从左到右测微目镜手轮的读书分别为：0.861mm ；3。

471mm ；7.320mm ;11。

472mm 按照有效数字规则读出下列电表的测量值。

⑴ ⑵接0～3V 量程时读数为________V 。

接0～3A 量程时读数为_______A 。

接0～15V 量程时读数为_______V 。

接0～0。

6A 量程时读数为______A 。

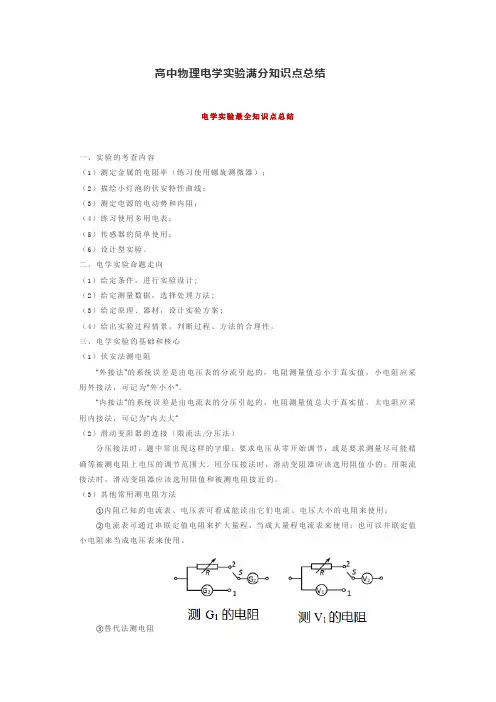

高中物理电学实验满分知识点总结电学实验最全知识点总结一、实验的考查内容（1）测定金属的电阻率（练习使用螺旋测微器）；（2）描绘小灯泡的伏安特性曲线；（3）测定电源的电动势和内阻；（4）练习使用多用电表；（5）传感器的简单使用；（6）设计型实验。

二、电学实验命题走向（1）给定条件，进行实验设计;（2）给定测量数据，选择处理方法;（3）给定原理、器材，设计实验方案;（4）给出实验过程情景，判断过程、方法的合理性。

三、电学实验的基础和核心（1）伏安法测电阻“外接法”的系统误差是由电压表的分流引起的，电阻测量值总小于真实值，小电阻应采用外接法，可记为“外小小”。

“内接法”的系统误差是由电流表的分压引起的，电阻测量值总大于真实值，大电阻应采用内接法，可记为“内大大”（2）滑动变阻器的连接（限流法/分压法）分压接法时，题中常出现这样的字眼：要求电压从零开始调节，或是要求测量尽可能精确等被测电阻上电压的调节范围大。

用分压接法时，滑动变阻器应该选用阻值小的；用限流接法时，滑动变阻器应该选用阻值和被测电阻接近的。

（3）其他常用测电阻方法①内阻已知的电流表、电压表可看成能读出它们电流、电压大小的电阻来使用；②电流表可通过串联定值电阻来扩大量程，当成大量程电流表来使用；也可以并联定值小电阻来当成电压表来使用。

③替代法测电阻④半偏法测电阻四、选取电学仪器和实验电路（1）安全：在电流表和电压表测量值不超量程,滑动变阻器、电源中通过的电流小于额定电流。

解决方法是依据欧姆定律算出实验电路调节中过程的电流范围，再和某器材的最大电压和给定值进行选择。

（2）方便：便于操作。

主要是对滑动变阻器、电压表、电流表的选择。

解决方法是要根据用电器分流、分压、限流等不同用途，采用正确的连接，能够既得到满足实验要求的电压范围，同时调节时电压表现为线性稳定变化。

（3）准确：选择的仪器使实验误差尽量小，电流表、电压表量程的选择原则是使指针指在满刻度的2/3以上，欧姆表量程的选择的原则是应使指针指在中心刻度附近。

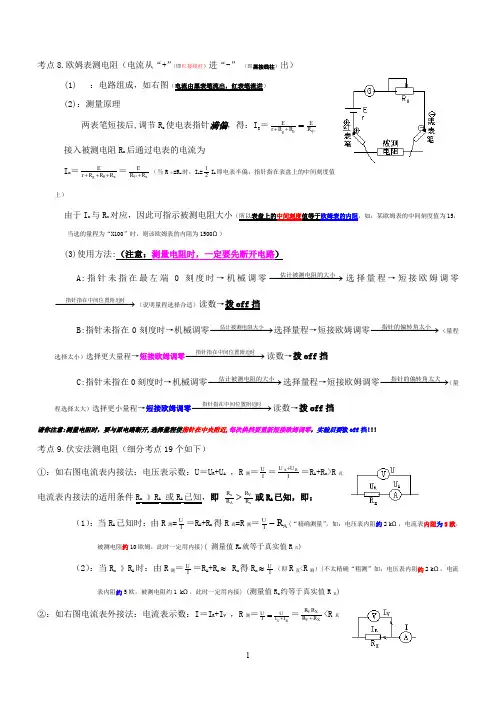

考点8.欧姆表测电阻（电流从“+”（即红接线柱）进“-” （即黑接线柱）出）(1)：电路组成，如右图（电流由黑表笔流出，红表笔流进）(2)：测量原理两表笔短接后,调节R o 使电表指针满偏，得：I g ＝中R ER R r E g =++0接入被测电阻R x 后通过电表的电流为 I x ＝xg R R Rr E+++0＝x R RE+中（当R 中=R x 时，I x =21I g 即电表半偏，指针指在表盘上的中间刻度值上）由于I x 与R x 对应，因此可指示被测电阻大小（所以表盘上的中间刻度值等于欧姆表的内阻，如：某欧姆表的中间刻度值为15，当选的量程为“X100”时，则该欧姆表的内阻为1500Ω）(3)使用方法:（注意：测量电阻时，一定要先断开电路）A:指针未指在最左端0刻度时→机械调零−−−−−→−估计被测电阻的大小选择量程→短接欧姆调零−−−−−−−→−时指针指在中间位置附近（说明量程选择合适）读数→拨off 挡B:指针未指在0刻度时→机械调零−−−−−→−估计被测电阻大小选择量程→短接欧姆调零−−−−−→−指针的偏转角太小（量程选择太小）选择更大量程→短接欧姆调零−−−−−−−→−时指针指在中间位置附近读数→拨off 挡C:指针未指在0刻度时→机械调零−−−−−→−估计被测电阻的大小选择量程→短接欧姆调零−−−−−→−指针的偏转角太大（量程选择太大）选择更小量程→短接欧姆调零−−−−−−−→−时指针指在中间位置附近读数→拨off 挡请你注意:测量电阻时，要与原电路断开,选择量程使指针在中央附近,每次换挡要重新短接欧姆调零，实验后要拨off 挡！！！考点9.伏安法测电阻（细分考点19个如下）①：如右图电流表内接法：电压表示数：U ＝U R +U A ，R 测＝I U ＝IU U RA +＝R A +R x >R 真电流表内接法的适用条件R x 》R A 或R A 已知，即xV AxR R R R >或R A 已知，即：（1）：当R A 已知时：由R 测=I U ＝R A +R x 得R 真=R 测＝A IUR -(“精确测量”，如：电压表内阻约2 k Ω，电流表内阻为5欧，被测电阻约10欧姆，此时一定用内接)( 测量值R x 就等于真实值R 真)（2）：当R x 》R A 时：由R 测＝I U ＝R A +R x ≈ R x 得R x ≈I U（即R真<R 测）(不太精确“粗测”如：电压表内阻约2 k Ω，电流表内阻约5欧，被测电阻约1 k Ω，此时一定用内接) (测量值R x 约等于真实值R 真)②：如右图电流表外接法：电流表示数：I ＝I R +I V ，R 测＝RV I I U I U+=＝XVXV R R RR +<R 真电流表外接法的适用条件R x 《 R V 或R V 已知 ，即xVAx R R R R<或R V 已知，即：（1）：当R V 已知时：R 真=R x ＝I U =R V I I U +＝UIR UR X R R RR V V X V XV R -+=⇒= R 测（如R V为2k Ω，R A约5欧，R x约1 k Ω）（2）：当R V 》R x 时：R 测＝X R R R R R I U R VR X R X XV XV ≈==++1即R 真> R 测(如：R V约2 k Ω，R A约5Ω，R x约10Ω，一定用外接)请注意啦：测金属丝的电阻率时，常用外接法，因为金属丝的电阻较小③：若不知道被测电阻的大约值，无法比较XA R R和VXR R 大小时，可采用电压表试触法看电流表、电压表变化大小来确定。

1使指针指示超1011 3 表，电流由 度的 ；0.6 A 量程估读到最小电表的正接线柱流入， 高中物理电学实验必考知识点汇总一、【基础回归】1.电流表、电压表、欧姆表的比较仪器电流表电压表极性 量程选择 读数3 V 和 3 A 量程估读到最小分度有正、负接 的 ；15 V 量程估读到最小分线 柱 的 电过满偏刻度 的5位置1分度的2欧姆表负接线柱流出使指针尽量指在 表 盘 的 中 间 表盘读数乘以相应挡位的倍率位置2.使用多用电表的“三注意”(1)电流的流向：使用欧姆挡时，多用电表内部电池的正极接黑表笔， 负极接红表笔，从电源外部看，电流从红表笔流入，从黑表笔流出。

(2)区分“机械凋零”和“欧姆调零”：“机械调零”使指针指在表 盘刻度左侧“0”位置，调整表盘下边的中间定位螺丝；“欧姆调零”使指针指在表盘刻度的右侧电阻刻度“0”位置，调整欧姆凋零旋钮。

3 3 测量结果 R ＝ >R ，偏大 I x(3)倍率选择：使用欧姆挡测电阻时，表头指针示数过大或过小均有1 2较大误差，指针偏转角度在 满偏到 满偏之间读数较准确，例：待测电阻约为 2 k Ω ，应选用“×100”挡。

3.电流表内、外接法的区分与选择比较项目电路误差来源电流表内接法 电流表外接法电流表的分压 电压表的分流U测 I x适用条件R ≫R (测大电阻)xA UR ＝ <R ，偏小测R ≫R (测小电阻)V x4.分压式与限流式的区分比较项目限流式接法 分压式接法电路电压调节的范围R x R ＋R xE ～E 00～E 电能损耗较少较多二、【高考典例】1.(2017·全国卷Ⅲ，23)图 1(a)为某同学组装完成的简易多用电表的电路图。

图中 E 是电池；R 、R 、R 、R 和 R 是固定电阻，R 是可变1 23456电阻；表头 的满偏电流为 250 μ A ，内阻为 480 Ω 。

虚线方框内为换挡开关，A端和B端分别与两表笔相连。

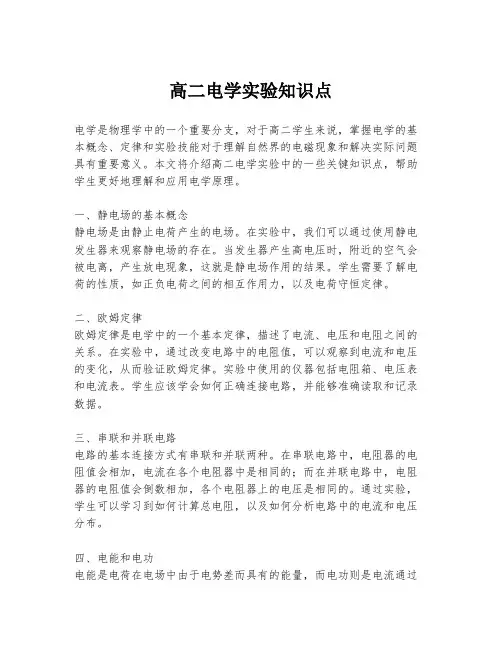

高二电学实验知识点电学是物理学中的一个重要分支，对于高二学生来说，掌握电学的基本概念、定律和实验技能对于理解自然界的电磁现象和解决实际问题具有重要意义。

本文将介绍高二电学实验中的一些关键知识点，帮助学生更好地理解和应用电学原理。

一、静电场的基本概念静电场是由静止电荷产生的电场。

在实验中，我们可以通过使用静电发生器来观察静电场的存在。

当发生器产生高电压时，附近的空气会被电离，产生放电现象，这就是静电场作用的结果。

学生需要了解电荷的性质，如正负电荷之间的相互作用力，以及电荷守恒定律。

二、欧姆定律欧姆定律是电学中的一个基本定律，描述了电流、电压和电阻之间的关系。

在实验中，通过改变电路中的电阻值，可以观察到电流和电压的变化，从而验证欧姆定律。

实验中使用的仪器包括电阻箱、电压表和电流表。

学生应该学会如何正确连接电路，并能够准确读取和记录数据。

三、串联和并联电路电路的基本连接方式有串联和并联两种。

在串联电路中，电阻器的电阻值会相加，电流在各个电阻器中是相同的；而在并联电路中，电阻器的电阻值会倒数相加，各个电阻器上的电压是相同的。

通过实验，学生可以学习到如何计算总电阻，以及如何分析电路中的电流和电压分布。

四、电能和电功电能是电荷在电场中由于电势差而具有的能量，而电功则是电流通过电阻时所做的功。

在实验中，可以使用电能表来测量一段时间内消耗的电能。

通过测量电流和电压，结合时间，可以计算出电功。

学生应该理解电能和电功的计算方法，以及它们在日常生活中的应用。

五、电磁感应电磁感应是电学中的一个核心概念，描述了磁场变化产生电场的现象。

在实验中，可以通过使用线圈和磁铁来观察电磁感应的效果。

当磁铁在线圈中移动时，会在闭合的线圈中产生电流。

学生需要了解法拉第电磁感应定律，并学会如何使用仪器测量感应电动势。

六、交流电和直流电直流电是指电流方向不随时间变化的电流，而交流电是指电流方向随时间周期性变化的电流。

在实验中，学生可以通过观察示波器上的波形来区分直流电和交流电。

电学部分————静电场一 静电场：（概念、规律特别多，注意理解及各规律的适用条件；电荷守恒定律，库仑定律）1.电荷守恒定律：元电荷191.610e C -=⨯2.库仑定律：2QqF Kr= 条件：真空中、点电荷；静电力常量k=9×109Nm 2/C 2 三个自由点电荷的平衡问题：“三点共线，两同夹异，两大夹小” 中间电荷量较小且靠近两边中电量较小的；313221q q q q q q =+常见电场的电场线分布熟记，特别是孤立正、负电荷,等量同种、异种电荷连线上及中垂线上的场强分布,电场线的特点及作用.3.力的特性—场强(E)：只要．．有电荷存在周围就．存在电场 ， 电场中某位置场强：q F E =(定义式) 2KQ E r =(真空点电荷) dUE =(匀强电场E 、d 共线） 叠加式E=E 1+ E 2+……(矢量合成)4.两点间．．．的电势差：U 、U AB ：(注意有无下标的区别) Ed -qW U B A BA AB ===→ϕϕ＝－U BA ＝－(U B －U A ) 与零势点选取无关) 电场力功W=qu=qEd=F 电S E (与路径无关) 5.某点．．电势ϕ描述电场能的特性：qW 0A →=ϕ(相对零势点而言) 理解电场线概念、特点；常见电场的电场线分布要求熟记， 特别是等量同种、异种电荷连线上及中垂线上的场强特点和规律6.等势面(线)的特点，处于静电平衡导体是个等势体,其表面是个等势面,导体外表面附近的电场线垂直于导体表面(距导体远近不同的等势面的特点?)，导体内部合场强为零,导体内部没有净电荷,净电荷只分布于导体外表面；表面曲率大的地方等势面越密,E 越大,称为尖端放电。

应用：静电感应，静电屏蔽7.电场概念题思路：电场力的方向⇒电场力做功⇒电势能的变化(这些问题是电学基础)8.电容器的两种情况分析 ①始终与电源相连U 不变；当d ↑⇒C ↓⇒Q=CU ↓⇒E=U/d ↓ ； 仅变s 时，E 不变。

中学物理复习专题--电学试验学问点归纳一、电路设计或器材选择原则1、平安性：试验方案の实施要平安牢靠，实施过程中不应对仪器及人身造成危害。

要留意到各种电表均有量程、电阻均有最大允许电流和最大功率，电源也有最大允许电流，不能烧坏仪器。

2、精确性：在试验方案、仪器、仪器量程の选择上，应使试验误差尽可能の小。

保证流过电流表の电流和加在电压表上の电压均不超过运用量程，然后合理选择量程，务必使指针有较大偏转（一般要大于满偏度の1/3），以削减测读误差。

3、便于调整：试验应当便于操作，便于读数。

二、内、外接法の选择 1、外接法与外接法对比2、内、外接法の确定方法： ①将待测电阻与表头内阻比较R R V xx x AR R R >⇒⇒ 为小电阻 外接法 R R V x x x ARR R ⇒⇒＜ 为大电阻 内接法 ②试触法触头P 分别接触A 、B电压表示数变更大⇒电流表分压作用大⇒外接法 电流表示数变更大⇒电压表分流作用大⇒内接法三、分压、限流接法の选择1．两种接法及对比限流接法分压接法电路图电压调整范围 xx ER R x U E R≤≤+ 0x U E ≤≤ 电路消耗总功率 x EI()x ap E I I +闭合K 前滑动头在最右端滑动头在最右端2．选择方法及依据①从节能角度考虑，能用限流不用分压。

②下列状况必需用分压接法A ．调整（测量）要求从零起先，或要求大范围测量。

B ．变阻器阻值比待测对象小得多（若用限流，调不动或调整范围很小）。

C ．用限流，电路中最小の电压（或电流）仍超过用电器の额定值或仪表量程。

四、实物图连接の留意事项和基本方法⑴留意事项：①连接电表应留意量程选用正确，正、负接线柱不要接错。

②各导线都应接在接线柱上，不应在导线中间出现分叉。

③对于滑动变阻器の连接，要搞清晰接入电路の是哪一部分电阻，在接线时要特殊留意不能将线接到滑动触头上。

⑵基本方法：①画出试验电路图。

②分析各元件连接方式，明确电流表与电压表の量程。

最新最全,高中物理《电学实验》,高考必考知识点,整体分析本文旨在对高中物理《电学实验》这一高考必考知识点进行整体分析，以便学生能够更加熟练地掌握各个知识点，从而在高考中顺利解决相关题目。

本文将从四个方面进行分析，即测电阻、电表改装与校准、测电源电动势和内阻、多用电表的使用。

第一部分：测电阻电学实验可以归总为伏安法测电阻。

电路整体由控制电路和测量电路组成。

在进行实验时，安全第一，应将“限流式”滑动变阻器接入电路以确保电路安全，并保证电压表和电流表的指针偏转在以上，以减小读数时产生的误差。

在确保安全前提之下，为保证精度，电源电动势应选大一些。

控制电路的连接方式有限流式和分压式两种，选择时需考虑实验要求和滑动变阻器的安全。

在分压式接法中，滑动变阻器的选择需确保其安全。

第二部分：电表改装与校准电表改装与校准是电学实验的重要部分。

在进行电表改装时，需注意电表的量程、电流灵敏度和电阻灵敏度等因素，以确保改装后的电表能够满足实验要求。

在进行电表校准时，需先进行零点校准，再进行量程校准。

校准时需使用标准电源和标准电阻，以确保校准的准确性。

第三部分：测电源电动势和内阻测电源电动势和内阻是电学实验的另一重要部分。

在进行实验时，需注意电源的内阻和电动势的测量方法。

内阻的测量方法有两种，即伏安法和电桥法。

电动势的测量方法有三种，即开路法、短路法和内阻法。

在进行实验时，需根据实验要求选择合适的测量方法。

第四部分：多用电表的使用多用电表的使用是电学实验的最后一部分。

在进行实验时，需根据实验要求选择合适的电表，并注意电表的使用方法和注意事项。

在进行实验时，应注意电路的安全和精度，以确保实验结果的准确性。

综上所述，高中物理《电学实验》是高考必考知识点之一，分值较高。

本文从四个方面对该知识点进行了整体分析，以便学生能够更加熟练地掌握各个知识点，从而在高考中顺利解决相关题目。

和R1组成，满足小电阻的测量要求。

②“测大电阻”Ⅰ>电路示意图：IgrgGR2R1K2EK1Ⅱ>实验操作步骤：A.闭合K1断开K2调节R2使电流表恰好达到满偏I gB.闭合K2保持R2不变，调节R1使电压表达到半偏1Ug2C.在R1R2时，可以认为rgR2Ⅲ>实验满足的条件分析：（认为干路电流近似不变）若rgR2则必定认为通过电阻箱R2的电流为Ig2，即当R2接入时，并联部分等效电阻认为几乎不变，干路电流才能近似不变。

高中电学实验知识点整理电学实验是高中物理学习中非常重要的一部分，通过实验可以更加深入地理解电学知识，掌握实验技能，提高实验能力。

本文将从电学实验的基本概念、电路实验、电学仪器和电学实验注意事项四个方面进行整理。

一、电学实验的基本概念1. 电流：电荷在导体中的流动，单位为安培（A）。

2. 电压：电荷在电场中的势能差，单位为伏特（V）。

3. 电阻：导体对电流的阻碍程度，单位为欧姆（Ω）。

4. 电功率：电流通过电阻时所产生的功率，单位为瓦特（W）。

5. 电能：电流通过电阻时所消耗的能量，单位为焦耳（J）。

二、电路实验1. 串联电路实验：将多个电阻依次连接起来，形成一个电路，电流依次通过每个电阻，电压分别降落在每个电阻上。

2. 并联电路实验：将多个电阻并联连接起来，形成一个电路，电流分别通过每个电阻，电压相同。

3. 电阻定律实验：欧姆定律、基尔霍夫定律、功率定律等。

4. 电容实验：通过电容器的充电和放电实验，了解电容器的基本原理和特性。

5. 电磁感应实验：通过变化的磁场产生电动势，了解电磁感应的基本原理和应用。

三、电学仪器1. 万用表：可以测量电流、电压、电阻等电学量。

2. 示波器：可以显示电信号的波形和幅度，用于观察电路中的变化。

3. 发电机：可以产生交流电，用于实验和应用。

4. 电源：可以提供稳定的电压和电流，用于实验和应用。

四、电学实验注意事项1. 实验前要认真阅读实验指导书，了解实验目的、原理和步骤。

2. 实验时要注意安全，避免触电、短路等危险情况。

3. 实验时要仔细操作，保持实验环境整洁，避免实验误差。

4. 实验后要及时整理实验器材，保持实验室的卫生和整洁。

电学实验是高中物理学习中非常重要的一部分，通过实验可以更加深入地理解电学知识，掌握实验技能，提高实验能力。

希望同学们在学习中认真对待电学实验，不断提高自己的实验能力和实验水平。

电学实验一、内容概述1、掌握电流表、电压表的改装原理，掌握伏安法测电阻的两种解法，并能够分析测量误差。

2、掌握滑动变阻器的两种用法。

3、理解多用电表的原理和读数方法。

二、重点知识讲解（一）电表的改装1、电流表：把表头G改装成电流表，即把表头的量程I g扩大到电流表的量程I，这时应并联一个电阻R，起分流作用。

若电流表的扩大倍数为，由并联电路的特点得：电流表的内阻：2、电压表：把表头G改装成电压表，即把表头的量程U g扩大到量程U，应串联一个电阻起分压作用。

若电压表的扩大倍数为，由串联电路的特点得：电压表的内阻为：R V=R＋R g=nR g量程：U=nU g=I g R V例1、有一块满偏电流Ig=1mA、线圈电阻Rg=1kΩ的小量程电流表；（1）把它改装成满偏电压U=10V的电压表；（2）把它改装成满偏电流I=10mA的电流表。

要求画出电路图，算出有关数据。

（二）电阻的测量1、伏安法测电阻的两种电路形式（如图所示）2、实验电路（电流表内外接法）的选择测量未知电阻的原理是R＝，由于测量所需的电表实际上是非理想的，所以在测量未知电阻两端电压U和通过的电流I时，必然存在误差，即系统误差，要在实际测量中有效地减少这种由于电表测量所引起的系统误差，必须依照以下原则：（1）若＞，一般选电流表的内接法。

如图（a）所示。

由于该电路中，电压表的读数U表示被测电阻R x与电流表A串联后的总电压，电流表的读数I表示通过本身和R x的电流，所以使用该电路所测电阻R测＝＝R x＋R A，比真实值R x大了R A，相对误差a＝（2）若＜，一般选电流表外接法。

如图（b）所示。

由于该电路中电压表的读数U表示R x两端电压，电流表的读数I表示通过R x与R V并联电路的总电流，所以使用该电流所测电阻R测＝也比真实值R x略小些，相对误差a＝.例2、某电流表的内阻在0.1Ω～0.2Ω之间，现要测量其内阻，可选用的器材如下：A．待测电流表A1（量程0.6A）；B．电压表V1（量程3V，内阻约2kΩ）C．电压表V2（量程15V，内阻约10kΩ）；D．滑动变阻器R1（最大电阻10Ω）E．定值电阻R2（阻值5Ω）F．电源E（电动势4V）G．电键S及导线若干（1）电压表应选用_____________；（2）画出实验电路图；（3）如测得电压表的读数为V，电流表的读数为I，则电流表A1内阻的表达式为：R A=______________。

高中物理电学实验【知识梳理】一、描绘小灯泡的伏安特性曲线、伏安法测电阻、测量电阻的电阻率考虑：1）电压表、电流表的量程的选择；2）电流表的内外接；3）滑动变阻器的分压限、流接法：用分压接法时，滑动变阻器应该选用阻值小的；用限流接法时，滑动变阻器应该选用阻值和被测电阻接近的；4）电流表的内外接产生误差的原因；5）游标卡尺与螺旋测微器读数：游标卡尺不估读，螺旋测微器估读；1、实验原理在纯电阻电路中，电阻两端的电压与通过电阻的电流是线性关系，但在实际电路中，由于各种因素的影响，U—I图像不再是一条直线。

读出若干组小灯泡的电压U和电流I，然后在坐标纸上以U为纵轴，以I为横轴画出U—I曲线。

2、实验步骤（1）、适当选择电流表，电压表的量程，采用电流表的外接法，按图中所示的原理电路图连接好实验电路图。

（2）、滑动变阻器采用分压接法，把滑动变阻器的滑动片调至滑动变阻器的A端，电路经检查无误后，闭合电键S。

（3）、改变滑动变阻器滑动片的位置，读出几组相应的电流表、电压表的示数I和U，记入记录表格内，断开电键S ；（4）、在坐标纸上建立一个直角坐标系，纵轴表示电流I ，横轴表示电压U ，用平滑曲线将各点连接起来，便得到伏安特性曲线。

（5）、拆去实验线路，整理好实验器材。

3、注意事项（1）、因本实验要作出I —U 图线，，要求测出一组包括零在内的电压、电流值，因此，变阻器要采用分压接法；（2）、本实验中，因被测小灯泡电阻较小，因此实验电路必须采用电流表外接法； （3）、电键闭合后，调节变阻器滑片的位置，使小灯泡的电压逐渐增大，可在电压表读数每增加一个定值（如0.5V ）时，读取一次电流值；调节滑片时应注意使电压表的示数不要超过小灯泡的额定电压；（4）、电键闭合前变阻器滑片移到图中的A 端；（5）、坐标纸上建立坐标系，横坐标所取的分度例应该适当，尽量使测量数据画出的图线占满坐标纸。

连线一定用平滑的曲线，不能画成折线。

高中物理电学实验重要知识点归纳DOC 高中物理电学实验重要知识点归纳如下：1.伏特定律：伏特定律是基本的电学定律之一，描述了电流通过导体时电压与电流及电阻之间的关系。

根据伏特定律，电压等于电流乘以电阻，即V=I*R。

在实验中，可以通过改变电流或电阻来观察电压的变化。

2.欧姆定律：欧姆定律是描述电阻器中电流、电压和电阻之间关系的基本定律。

根据欧姆定律，电流等于电压除以电阻，即I=V/R。

通过在实验中测量电压和电流，可以验证欧姆定律的正确性。

3.串联和并联电路：实验中经常会涉及串联和并联电路。

串联电路是指多个电阻依次连接在一起，电流依次通过每个电阻。

并联电路是指多个电阻同时连接在一个电源两端，电流被分流通过各个电阻。

在实验中，可以通过测量电压和电流来研究串联和并联电路中电压和电流的变化规律。

4.电容器的充放电：电容器是一种储存电荷的装置，具有储存和释放电能的功能。

在实验中，可以通过连接一个电容器和一个电源来观察电容器的充放电过程。

充电过程中，电容器的电荷逐渐增加，电压逐渐上升；放电过程中，电荷逐渐减少，电压逐渐下降。

通过实验可以研究电容器的充放电规律。

5.磁场的建立和磁感应强度测量：在实验中，可以通过通过电流产生磁场以及改变导线形状、长度和电流大小来研究磁场的建立和磁感应强度的变化。

测量磁感应强度可以使用霍尔电流计或磁感应强度计等仪器。

6.磁感应强度与磁场线的关系：磁感应强度描述了磁场的强弱，磁感应强度的方向由磁场线的走向确定。

在实验中，可以使用磁针或磁力计来观察磁场线的分布和走向，从而了解磁感应强度的变化规律。

7.法拉第电磁感应定律：法拉第电磁感应定律描述了导体中电流的变化会引发感应电动势的产生。

根据法拉第电磁感应定律，当导体回路中的磁通量变化时，导体回路中会产生感应电动势。

在实验中，可以通过改变磁场强度、导体回路的形状和位置，以及改变磁场的方向来研究感应电动势的变化。

以上是高中物理电学实验的重要知识点的归纳，通过实验可以更好地理解和掌握这些知识点，并深入了解电路、电容器和磁场等基本概念和运算方法。

物理高中电学实验归纳总结在高中物理教学中，电学实验是必不可少的一部分。

通过电学实验，学生可以直观地感受电流、电压、电阻等概念，探索电路的基本原理和工作方式。

本文将对我在高中阶段所进行的一些电学实验进行归纳总结，包括实验目的、实验步骤、实验现象、实验结果及其分析等。

实验一：串联与并联电阻的效果比较实验目的：通过比较串联和并联电阻的效果，掌握串并联电路的特点和运算规律。

实验步骤：1. 准备一组不同阻值的电阻器，并连接成串联电路。

2. 测量并记录电流和电压值。

3. 拆解串联电路，重新组合为并联电路。

4. 测量并记录电流和电压值。

实验现象：在串联电路中，电流相同而电压相加；在并联电路中，电压相同而电流相加。

实验结果及分析：通过实验数据的记录和分析，我们可以得出以下结论：1. 串联电路中，电流在各个电阻中都相等，而总电压等于各个电阻的电压之和。

2. 并联电路中，电压在各个电阻中都相等，而总电流等于各个电阻的电流之和。

实验二：欧姆定律的验证实验目的：验证欧姆定律，即电流与电压和电阻之间的关系。

实验步骤：1. 准备一组不同阻值的电阻器，并连接成串联电路。

2. 测量并记录电流和电压值。

3. 每次变换电阻值，重新测量电流和电压。

实验现象：根据欧姆定律，我们可以观察到：在一定电压下，电流和电阻成正比关系。

实验结果及分析：通过实验数据的记录和分析，我们可以得出以下结论：1. 当电压保持不变时，电流随着电阻的增加而减小；当电阻保持不变时，电流随着电压的增加而增大。

2. 实验数据的线性关系验证了欧姆定律的准确性，即I = V/R。

实验三：电阻的温度系数测量实验目的：掌握电阻的温度系数概念，了解电阻随温度变化的规律。

实验步骤：1. 将电阻器与温度计绑定在一起。

2. 使用恒定电流供电，测量并记录电阻器的电阻值和温度值。

3. 在不同温度下重复步骤2。

实验现象：电阻器的电阻值随温度的升高而增加，且变化是线性的。

实验结果及分析：通过实验数据的记录和分析，我们可以得出以下结论：1. 电阻在温度升高时会增加，这是由于材料的导电性随温度的变化而引起的。

高中物理电学实验知识点整理
以下是一些高中物理电学实验的知识点：
1.串联电路的电压与电流：将多个电池或电源串联起来，可以得到更大的电
压。

串联电路中，各元件之间的电压之和等于总电压，而电流相同。

2.并联电路的电压与电流：将多个电池或电源并联起来，可以得到更大的电
流。

并联电路中，各元件之间的电流之和等于总电流，而电压相同。

3.电阻的测量：使用电阻计可以测量电阻值。

要注意电阻计的量程和接线方
式，以免损坏电阻计。

4.安培计的使用：安培计可以测量电流强度。

使用时要注意安培计的量程和
接线方式，以免损坏安培计。

5.电势差的测量：使用电压表可以测量电路中的电势差。

要注意电压表的量
程和接线方式，以免损坏电压表。

6.电路中的功率：电路中的功率等于电压与电流的乘积。

可以通过测量电压
和电流来计算电路中的功率。

7.电路中的能量：电路中的能量等于功率与时间的乘积。

可以通过测量电路
中的功率和时间来计算电路中的能量。

8.电容器的充电与放电：将电容器接入电路中，可以通过充电或放电来储存
或释放电能。

在充电或放电过程中，电容器的电压随时间的变化呈指数衰减。

9.电感器的自感与互感：电感器是一种储存磁场能量的元件。

通过自感和互
感的作用，可以将电能转换为磁能或将磁能转换为电能。

以上是一些常见的高中物理电学实验知识点，可以作为参考。

在进行实验时，要注意安全，严格遵守实验室的操作规程。
