时针式大型喷灌设备

灌溉机械的分类灌溉机械是指用来进行农田灌溉的各种机械设备。

随着农业技术的不断发展，灌溉机械的种类越来越多，主要分为以下几类：一、喷灌设备1. 喷雾灌溉器：喷雾灌溉器是一种喷洒细小水滴的设备，适用于小型农田、果园和花卉种植等。

其特点是喷射范围广，喷洒均匀，水利用率高。

2. 喷洒灌溉机：喷洒灌溉机通过喷洒喷头将水平均洒在田地上，适用于大面积农田的灌溉。

它有旋转喷头和直流喷头两种类型，可根据需求进行选择。

二、滴灌设备1. 滴灌管：滴灌管是一种将水从高处滴入土壤进行灌溉的设备。

它可以减少水分蒸发和土壤侵蚀，并且能够精确供水，提高农作物的生长效果。

2. 滴灌带：滴灌带是一种带有微孔的管道，通过微孔将水均匀滴入土壤。

它具有自调节水分和肥料的功能，适用于果树、蔬菜和花卉等作物的灌溉。

三、喷洒设备1. 移动式喷洒机：移动式喷洒机是一种通过移动设备将水喷洒到农田的灌溉设备。

它具有移动方便、投资成本低的优点，适合中小型农田的灌溉。

2. 固定式喷洒机：固定式喷洒机通过安装在支架上的喷头将水均匀喷洒到农田中。

它适用于大面积农田，喷洒范围广，可以实现自动化管理。

四、潜水泵潜水泵是一种通过水泵将地下水提升到地面进行灌溉的设备。

它适用于地下水丰富的地区，能够节约能源并提高灌溉效率。

潜水泵又可分为离心式和轴流式两种类型，可根据实际情况进行选择。

五、大型喷灌设备大型喷灌设备一般用于大面积的农田灌溉，能够实现自动化、集中化管理。

主要包括旋转喷头、中心移动式喷灌机、平移式喷灌机等。

这些设备的优点是喷灌范围广、效率高，适用于大型农田和农业园区。

综上所述，灌溉机械的分类多样，可以根据农田面积、农作物类型和水资源情况进行选择。

灌溉机械的应用可以提高灌溉效率，节约水资源，促进农田生产的发展。

未来随着科技的进步，灌溉机械将不断创新和发展，为农业生产做出更大贡献。

时针式喷灌机：装有喷头的管道支承在可自动行走的支架上，围绕备有供水系统的中心点边旋转边喷灌的大型喷灌机械。

适应性：
作物
适用于包括草坪、果树在内的几乎所有作物。

特别适用于对土壤水分胁迫敏感的作物。

土壤
适用于所有土质，可非常方便地实施“浅水勤灌”，对砂土和砂壤土更具优越性。

地面坡度
各跨桁架之间采用柔性连接，在长度方向的坡度适应性可达17o左右；在垄沟较浅条件下，大部分标准型机组在行走方向坡度适应性可达11o左右。

但当垄沟深度大于0.15m时，难以在坡度大于8.5o的坡地里行走。

对于大管径、长距机组，最大适应坡度还要稍微小一些。

地块形状
灌溉面积通常为圆形；加末端喷枪可灌一部分地角；增加地角（臂）系统几乎可灌溉正方形，但价格将显著增加。

平移式喷灌机，装有喷头的管道支承在可自动行走的支架上，并在工作时管道平行前移喷灌的大型喷灌机械。

滚移式喷灌机，装有喷头的管道作为轮轴支承在直径为1~2米的轮子上，并能整体平行滚动到位后定点作业的喷灌机械。

纵拖式喷灌机，1根装有若干喷头的软管支承在许多小轮或滑橇上，并在移动时由拖拉机械在一端作纵向拖移到位后定点作业的喷灌机械。

绞盘式喷灌机，喷枪或双臂喷洒支架装在滑撬或轮式小车上，由水力驱动装置驱动绞盘转动，缠绕软管或钢索使喷头车边运行边喷洒的喷灌机。

双悬臂式喷灌机，装有许多喷头的管道及桁架构成双向悬臂，并作平行移动或绕中心旋转，边移动(或边旋转)边喷洒的喷灌机械。

平移-回转式喷灌机，装有喷头的管道支承在可自动行走的支架上作平行移动，到田块末端又可作半圆旋转到其他田块的大型喷灌机械。

农田水利三大常用节水灌水方法1、地面灌溉地面灌溉是古老的传统的灌水方法，一般说来它是作为比较是否节水的基点。

1.1波涌灌溉。

波涌（沟）畦灌或称间歇沟（畦）灌，就是放人沟（畦）的流量是间歇的，向田间放一段时间（几分钟或几十分钟）的水然后停止放水一段时间（几分钟或几十分钟），如此反复，这样可以使沿沟（畦）长度方向的水量分布更加均匀。

田间水利用系数可达80％一90％。

是一种有希望的节水灌溉方法。

1.2膜上灌（又称膜孔灌）。

在地膜上做成沟状，水就在膜上流动，到作物长出孔处才渗入土地，这样灌水效率高，一般可节水2535％；增产l5—20％，又不要专门的设施。

在采用地膜的田块上积极推广。

2、喷灌喷灌是通过空中进行配水，由于需要压力所以常用压力管道输水。

其明显的优点是灌水均匀，少占耕地，节省人力，对地形的适应性强等，主要缺点是受风影响大，设备投资高等，喷灌系统的形式很多，其优缺点也就有特别大差别。

2.1固定管道式喷灌。

干支管都埋在地下（也有的把支管铺在地面，但在整个灌溉季节都不移动），这样管理更省人力，可靠性高，使用期限长，只是设备投资很高。

2.2半移动式管道喷灌。

干管固定，支管移动，这样可大大减少支管用量。

2.3滚移式喷灌支管。

是将喷灌支管广般为金属管）用法兰连成一个整体，每隔一定距离以支管为轴安装一个大轮子。

在移动支管时用一个小动力机推进，使支管滚到下一个喷位。

2.4时针式喷灌机。

是将支管支撑在高2～3米的支架上，支架可以自己行走，支管的一端固定在水源处，整个支管就绕中心点绕行，象时针一样，边走边灌，可以使用低压喷头，灌溉质量好，自动化程度很高。

2.5大型平移喷灌机。

在时针式喷灌机的基础上研制出可使支管作平行移动的喷灌系统。

这样灌溉的面积就成矩形的。

2.6绞盘式喷灌机。

用软管给一个大喷头供水，软管盘在一个大绞盘上。

灌溉时渐渐将软管收卷在绞盘上，喷头边走边喷，可以灌溉一个宽为两倍射程的矩形田块。

2.7中、小型喷灌机。

指针式喷灌机的工作原理及其在农业灌溉中的应用浅析前景与建议灌溉是农业生产的关键环节，农业灌溉离不开水资源，而我国水资源严重紧缺，每年农业灌溉用水缺口超过300亿m3，因此，加快节水灌溉技术的推广应用尤为重要。

目前节水灌溉方式主要有喷灌、微灌和滴灌等，喷灌作为现代化高效节水手段，在节水灌溉工程中应用较广。

每年我国大约有上千台的喷灌机用于现代农业生产，其中，指针式喷灌机是最重要的机型之一。

1指针式喷灌机的结构指针式喷灌机是一种可以移动的大型喷灌设备。

该设备在能够自动行走的支架上设置了喷头，作业时，机具围绕备有供水系统的中心点一边旋转一边喷灌，因其行走方式像是钟表的指针，故而称之为指针式喷灌机，也称为中心支轴式喷灌机或圆形喷灌机。

传统的指针式喷灌机主要由中心支轴轴座、桁架、塔架车、悬臂、调节控制机构和喷洒系统组成。

1.1中心支轴轴座中心支轴轴座是整个喷灌机的旋转中心。

标准型通常采用钢筋混凝土固定，安装在灌溉农田的中心位置;拖移式通常是将中心支轴轴座固定在四个轮子上面，并配有牵引机构，用以完成田间的转移。

中心支轴轴座的外部是由立柱、横梁和底板组成的塔形框架，中心部分是转动套和支轴弯管。

转动套的上部固定在框架上，下部与水源相连接。

支轴弯管的竖直部分位于转动套内，可以自由转动，另一端通常与首跨桁架输水支管球铰连接，以适应首跨桁架因地形变化在垂直方向产生的上下移位。

转动套上设有定点停机装置。

1.2桁架桁架是组成指针式喷灌机的基本单元，主要由输水支管、三角形弦架和拉筋等部分组成。

为了适应田间地形的变化，保证喷灌机作业行走的同步性，各桁架之间采用球铰连接，输水支管采用柔性接头或橡胶套筒连接。

衍架离地高度通常为2～3m，桁架跨距通常为30～65m，输水支管公称直径通常为100～250mm，可以根据田块大小选择合适的桁架跨数。

1.3塔架车塔架车主要由立柱A字型构架(塔架)、动力装置(常见的是电动机，并配备减速器)、传动装置和行走轮等部分组成。

喷灌喷头类型及布置原则喷灌喷头是灌溉系统中的一个重要组成部分，它的种类和布置原则对灌溉效果和用水利用率具有重要影响。

本文将对喷灌喷头的类型和布置原则进行详细介绍。

一、喷灌喷头类型1.旋转式喷头：旋转式喷头具有较大的喷雾范围，喷洒均匀稳定，并且喷灌半径可调。

它适用于大面积广泛覆盖的场地，如草坪、果园等。

2.固定式喷头：固定式喷头的喷洒角度和喷雾半径都是固定的，一般适用于固定面积的灌溉，如花坛、庭院等。

3.链条式喷头：链条式喷头的特点是能够在一定范围内连续喷洒，节约能源和用水，适用于长时间灌溉的场地，如农田等。

4.雾化式喷头：雾化式喷头的喷洒范围很小，但喷洒水雾细密，能够在短时间内满足植物的需水量，适用于花卉、盆栽等需求较高的区域。

5.立柱式喷头：立柱式喷头是一种高度可调的喷头，适用于不同高度植物的灌溉。

以上是常见的喷灌喷头类型，根据具体需求和灌溉区域的特点，选择合适的喷头类型可以提高灌溉效果和用水利用率。

二、喷灌喷头布置原则1.灌水均匀原则：喷灌喷头的布置应保证灌水均匀，防止灌溉盲区和漏灌区的出现。

通常采用喷头间距相等或根据灌溉需求调整间距的方法来实现均匀灌水。

2.喷头间的重叠度：喷头间的重叠度是指喷头覆盖的范围有重叠部分，这样可以保证喷水的均匀和完整。

重叠度的大小根据水源的供应能力和灌溉需水量进行调整，一般建议重叠度不小于30%。

3.喷头安装位置的利用率：喷头的安装位置应尽量利用好，以避免喷洒范围重叠或漏灌的情况。

根据喷头类型和灌溉区域的特点，合理安排喷头的位置，可以提高喷水的利用率和灌溉效果。

4.考虑灌溉需求的变化：喷灌喷头的布置应考虑到灌溉需求的变化，特别是对于长时间灌溉的场地。

根据作物或植物的生长周期和不同生长阶段的需水量，调整喷头的布置位置和灌水强度，以满足不同生长阶段的需水量。

5.喷头维护和保养：喷灌喷头在使用过程中需要定期维护和保养，以保证喷头的正常工作和灌溉效果。

对于固定式喷头，应定期清理喷嘴，防止堵塞；对于旋转式喷头，应检查旋转装置的灵活性和喷水均匀性，保证喷水效果。

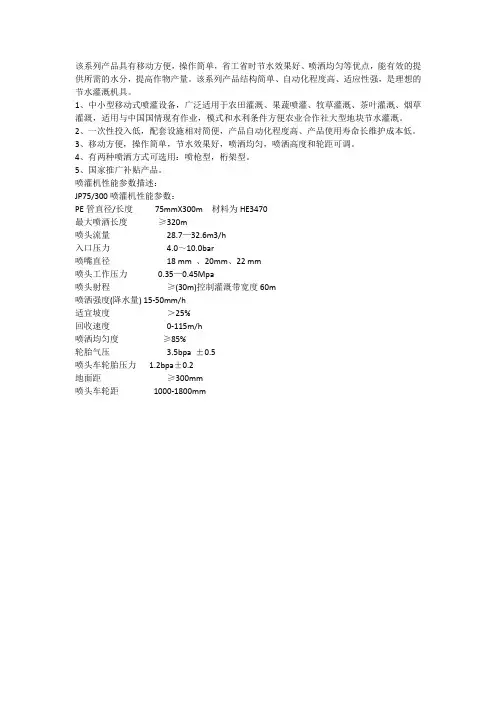

该系列产品具有移动方便，操作简单，省工省时节水效果好、喷洒均匀等优点，能有效的提供所需的水分，提高作物产量。

该系列产品结构简单、自动化程度高、适应性强，是理想的节水灌溉机具。

1、中小型移动式喷灌设备，广泛适用于农田灌溉、果蔬喷灌、牧草灌溉、茶叶灌溉、烟草灌溉，适用与中国国情现有作业，模式和水利条件方便农业合作社大型地块节水灌溉。

2、一次性投入低，配套设施相对简便，产品自动化程度高、产品使用寿命长维护成本低。

3、移动方便，操作简单，节水效果好，喷洒均匀，喷洒高度和轮距可调。

4、有两种喷洒方式可选用：喷枪型，桁架型。

5、国家推广补贴产品。

喷灌机性能参数描述：JP75/300喷灌机性能参数：PE管直径/长度75mmX300m 材料为HE3470最大喷洒长度≥320m喷头流量28.7—32.6m3/h入口压力 4.0～10.0bar喷嘴直径18 mm 、20mm、22 mm喷头工作压力0.35—0.45Mpa喷头射程≥(30m)控制灌溉带宽度60m喷洒强度(降水量) 15-50mm/h适宜坡度＞25%回收速度0-115m/h喷洒均匀度≥85%轮胎气压 3.5bpa ±0.5喷头车轮胎压力 1.2bpa±0.2地面距≥300mm喷头车轮距1000-1800mm第一章中心支轴式喷灌机应用概述中心支轴式喷灌机(Center pivot irrigation system),也称时针式喷灌机，是将装有喷头的管道支撑在可自动行走的支架上，围绕备有供水系统的中心点边旋转边喷灌的大型喷灌机。

第一节喷灌机优缺点及使用条件中心支轴式喷灌机与其他喷灌设备和喷灌系统相比，中心支轴式喷灌机主要有以下优缺点。

一、优点1、中心支轴式喷灌机是迄今为止自动化程度最高的喷灌设备，可节约大量劳动力。

2、中心支轴式喷灌机机组进水口位于中心支座下部，由于中心支座是固定的，所以供水系统非常简单。

3、导向和同步控制系统仅与固定的中心支座有关，运行可靠，管理简单。

喷灌与微灌技术一、喷灌技术喷灌可以防止水分深层渗漏和地表流失，具有省水及对地形适应性强的优点，适合缺水、干旱地区使用。

但喷灌系统对水源的要求较高，水中不得含有泥沙和污物；受风力影响大，在3—4级风时不宜喷灌，以防水滴被吹走，导致喷灌均匀度下降。

喷灌系统一般由水源、水泵、动力机、输水管路及喷头等部分组成。

按喷灌系统各组成部分可移动的程度，分为固定式、半固定式和移动式三种类型。

（一）固定式除喷头外，所有管道在整个灌溉季节或常年都是固定的。

水泵和动力机安装在固定的位置，干管和支管多埋在地下，竖管伸出地面，喷头安装在竖管上。

（二）半固定式动力机、水泵和主干管都是固定不动的，喷头和支管是可以移动的。

（三）移动式该系统的动力装置、干管、支管和喷头都是可以移动的，具有机动性强、操作方便、生产效率高等优点，是广泛应用的一种喷灌系统。

从结构形式上可分为：时针式喷灌机、绞盘式喷灌机、平移式喷灌机及移动软管式喷灌机四种。

1.时针式喷灌机优点是将支管撑在高2—3米的支架上，全长可达400米，支架可以自己行走，支管的一端固定在水源处，整个支管绕中心点绕行，像时针一样，边走边灌，可以使用低压喷头，灌溉质量好，自动化程度高。

缺点是只能灌溉圆形的面积，灌溉残留面积较大。

适用于地表较平的大型农场，并要求灌区内无任何高的障碍物（如电杆、树木）。

2.绞盘式喷灌机利用盘在大绞盘上的软管给一个或几个喷头供水灌溉土壤。

灌溉时先用外力（人力或牵引力）将软管连同喷水小车拉出，利用水涡轮（或液压马达或拖拉机驱动轮的动力）驱动绞盘旋转，逐渐将软管卷在绞盘上，并带动喷水小车移动。

压力水通过软管输送到喷水小车所带的喷头，喷头在压力水的作用下实现喷射和摆动，喷头在喷水小车带动下移动和在水压驱动下摆动的复合作用下，一次可灌溉一个宽小于两倍射程的矩形田块。

这种系统田间工程少，设备简单，投资也少，工作可靠。

一般要求中、高压喷头，能耗较高。

我国近年研制的利用拖拉机为动力的移动式卷管喷灌机，机动灵活，具有广阔的应用前景。

中心支轴式喷灌机基础知识及使用与维护
基础知识：
1.喷灌原理：中心支轴式喷灌机通过喷头将水喷洒到田地中，模拟自
然降雨效果，确保作物均匀受水。

2.设备组成：中心支轴式喷灌机由主轴、喷头、喷灌支架、冲洗系统、电气控制系统等组成。

3.喷头选择：根据田地大小、土壤情况和农作物需要，选择适合的喷头。

常见有喷雾喷头、喷淋喷头、喷射喷头等。

4.灌溉量控制：通过调整喷头的角度和水压，控制灌溉量，以满足农
作物的需水量。

5.喷灌时间控制：可以通过设定喷水时间和灌溉周期来控制中心支轴
式喷灌机的工作时间和间歇时间。

使用与维护：
1.安装位置选择：选择平坦、开阔的田地作为中心支轴式喷灌机的安
装位置，确保设备的正常工作。

2.安装固定：在安装位置挖掘沟槽，将中心支轴式喷灌机的支架固定
在沟槽中，确保设备的稳定性。

3.冲洗系统清理：在使用中，喷头可能会被污物堵塞，影响喷水效果。

定期使用冲洗系统清理喷头，保持喷头通畅。

4.喷头维护：定期检查喷头，更换磨损或损坏的喷头，确保喷水效果
的质量。

5.检查水压：定期检查沟渠水压，确保中心支轴式喷灌机正常工作，灌溉效果良好。

6.定期润滑：定期给中心支轴式喷灌机的主轴、支架等部件加注润滑油，保持设备的正常运转。

2.3.4喷灌2.3.4.1喷灌技术喷灌实践中积累起来的技能、装备、方法及经验的总称。

2.3.4.2喷灌系统由水源取水并加压后输送、分配到田间而实行喷洒灌溉的灌溉系统。

2.3.4.3喷灌工程实现喷洒灌溉的工程设施。

2.3.4.4固定式喷灌系统在灌溉季节，所有喷灌设备都固定不动的喷灌系统。

2.3.4.5半固定式喷灌系统-在灌溉季节，动力机、水泵和干管固定不动而支管、喷头可移动的喷灌系统。

2.3.4.6移动管道式喷灌系统在灌溉季节，全部管道系统可移动进行轮灌的喷灌系统。

2.3.4.7机组式喷灌系统以移动式喷灌机组为主体的喷灌系统。

2.3.4.8恒压喷灌系统喷灌管网在喷头工作个数经常变动的条件下，其工作压力能自动保持相对稳定的喷灌系统。

2.3.4.9自压喷灌系统利用自然水头获得喷头工作压力的喷灌系统。

2.3.4.10机压喷灌系统由动力机和水泵为喷头提供工作压力的喷灌系统。

2.3.4.11定喷喷水时喷头位置不移动的喷灌形式。

2.3.4.12行喷喷头位置边移动边喷洒的喷灌形式。

2.3.4.13喷灌质量指标喷灌强度、水滴大小和喷灌均匀度等衡量喷灌灌水质量的指标，也称喷灌技术要素。

2.3.4.14脉冲喷灌间歇式旋转喷水灌溉。

2.3.4.15喷灌均匀度喷灌面积上喷洒水量分布的均匀程度。

2.3.4.16喷头水量分布图喷头喷洒范围内的等水深线图。

2.3.4.17喷头水量分布曲线沿喷头径向以水平距离为横坐标，各点喷灌水量为纵坐标所绘出的水量分布曲线。

2.3.4.18喷灌强度单位时间内喷洒在地面上的水深。

2.3.4.19雾化程度以水滴平均直径或以喷头工作压力与喷嘴直径的比值表示的喷射水流的粉碎程度。

2.3.4.20水滴打击强度单位受水面积内水滴对土壤和作物的打击动能。

2.3.4.21喷洒水利用系数喷洒范围内地面和作物的受水量与喷头出水量的比值。

2.3.4.22喷头工作压力喷头运行时，在距其进口下20处的实测压力值。

2.3.4.23喷嘴压力喷嘴出口处的流速水头。

中心支轴式喷灌机基础知识及使用与维护法国伊尔灌溉公司李邦成中心支轴式喷灌机又称指针式或圆形喷灌机（如图示）。

它的喷水管（支管）由一节一节的薄壁镀锌钢管连接而成，其上按一定要求布置有许多低压喷头。

主要适用于大面积的农业灌溉。

它具有经济、高效、坚固耐用和操作简便的特点。

长长的、多跨式连接臂围绕着自身固定的中心圆形旋转，循环灌溉土地，根据跨的数目和长度，直径可高达1200米长。

中心支轴式喷灌机投入现代农业生产后发展很快，在大型喷灌机中占有很高的比例。

其具有喷洒质量好、自动化程度高、土地利用效率高、综合利用好、适应性强、不需很多地面工程设施等优点。

中心支轴式喷灌机工作时，由固定式或移动式输水管给水栓送水，也有的就在支轴中心处打机井，直接由水泵抽取机井中的水供水。

压力水由中心支轴下端进入，经支管到各个喷头喷洒到田间，驱动机构带动各塔架的行走机构，使整个喷洒支管绕中心支轴作缓慢的转动，实现行走喷洒。

中心支轴式喷灌机喷洒图形为圆形，对于正方形耕地，四个角上不能受水，为了补救，以提高土地利用率，一种方法是在末端加远射程喷头，当机组转至地角时，用自动启敝阀门和升压泵启动远射程喷头对地角做扇形喷洒。

另一种方法是在末端塔架设角臂装置，多加一段支管和一个塔架，角臂平时收靠在末端塔架的支管旁边，当机组转向地角时，角臂逐渐收回，角臂上的喷头自动停止工作。

角臂的伸出与回收是由自动控制系统控制的。

但增加角臂会使整机的造价增加很多，所以使用角臂的并不多。

如果是大面积的喷灌，可布置多台中心支轴式喷灌机，并布置成三角形，这样可大大减少喷洒不到的地块。

在喷洒不到的地块上也可布置其它田间设施和建筑，此时就不用设置角臂装置了。

中心支轴式喷灌机的主要组件中心塔：起固定作用，可以抵抗恶劣室外环境。

锚固在混凝土基座上，能很好地吸收消化掉由于机器在不平整的土地上运转而产生的作用力。

行走电动机：设备的驱系统，国际上使用的多为防水外壳，双向传动系统，速度调节率1/40，功率0.55千瓦减速机：设备的传动系统，机体和齿轮为铸铁。

节水灌溉技术在高标准农田建设中的集成应用摘要：农业是我国的支柱产业，农业农村现代化是我国实现全面现代化的关键。

但受很多因素的影响，农业的发展还有许多困难需要克服，其中水资源的使用便是农业发展的重要影响因素，大力推广节水灌溉技术十分重要且迫切。

由于我国地大物博，不同的环境、地貌、气候等因素，致使节水灌溉技术不能一概而论，有些节水灌溉技术实用性强、适用性高，但有些节水灌溉技术还存在不足、存在短板。

关键词：积水灌溉技术；高标准农田建设；集成应用引言党的十八大以来，以习近平同志为核心的党中央高度重视“三农”工作，各种助农惠农政策陆续施行，优惠补贴力度持续加大。

随着各级部门加大对高标准农田建设的支持力度，节水灌溉技术的集成应用也迎来了更为有利的发展环境。

利用国家高标准农田建设契机，大力发展高效节水灌溉，是发展现代农业、提高农业生产力的重要措施，有助于实现经济效益、社会效益与生态效益的协调统一。

1节水灌溉技术发展中存在的问题1.1成本高毋庸置疑，节水灌溉技术的好处很多。

然而，这往往意味着高昂的成本。

每亩1000多元的成本对小农户来说是一个巨大的负担，这无疑增加了推广节水灌溉技术的难度。

1.2收益不明确目前，我国的水法体系还不完善，在许多方面存在模糊性。

换句话说，上游用户在节水项目上投入了大量的经济成本，实施节水灌溉后，水资源却没有惠及自身。

因此，上游用户倾向于传统灌溉，没有节水灌溉的动力。

因此，我国急需建立农田节水灌溉补偿机制。

1.3灌溉设施较为陈旧我国很多地区依然使用比较陈旧的农田水利灌溉设施，整体工作效率得不到提升。

而且，一些地区的灌溉渠道已经使用了很长时间，并没有得到有效的养护和维修，存在堵塞或漏水的现象，影响了水流的正常流动，降低了灌溉效率。

1.4技术人员水平较低在进行农田灌溉工作的过程中，相关技术人员存在综合素质较低的问题，专业水平无法满足实际工作的要求，对专业知识积累不足、工作经验有限。

还有一些工作人员是直接从普通劳动群众中选拔任职的，并没有在专业的学习和培训，导致很多工作人员在知识水平和专业能力上存在严重差异。
