成像测井简介第一节、地层微电阻率扫描成像测井地层微电阻率扫描成像测井是一种重要的井壁成像方法，它利用多极板上的多排钮扣状的小电极向井壁地层发射电流，由于电极接触的岩石成分、结构及所含流体的不同，由此引起电流的变化，电流的变化反映井壁各处的岩石电阻率的变化，据此可显示电阻率的井壁成像。

自80年代斯伦贝谢公司的地层微电阻率扫描测井(FMS)投入工业应用以来，得到了迅速的发展，如今已是井壁成像的重要测井方法。

我们知道，微电阻率测井贴井壁测量，探测深度浅而垂向分辨率高，因而对井壁附近地层的电性不均匀极为敏感。

因此，人们利用微侧向测井研究冲洗带和裂缝，利用四条微电导率测井曲线确定地层倾角，识别裂缝，研究沉积相等。

但是，这些微电阻率测井无法确定裂缝的产状，无法区分裂缝、小溶洞和溶孔，这些问题都可由微电阻率扫描测井解决。

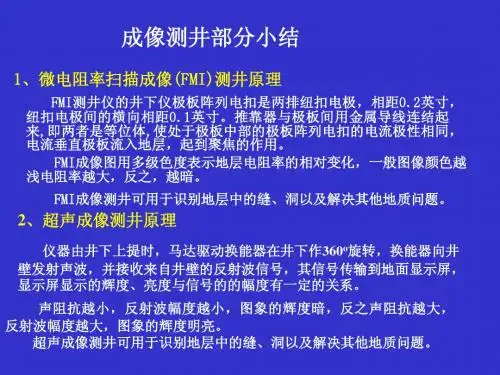

１、电极排列及测量原理地层微电阻率扫描成像测井采用了侧向测井的屏蔽原理，在原地层倾角测井仪的极板上装有钮扣状的小电极，测量每个钮扣电极发射的电流强度，从而反映井壁地层电阻率的变化。

通常把电流电平转换成灰度显示，不同级别的灰度表示不同的电流电平，这样就可用灰度图来显示井壁底电阻率的变化。

第一代FMS是在地层倾角测井仪两个相邻极板上装上钮扣状电极，每个极板上装有4排27各电极，共有54个电极，每排电极相互错开，以提高井壁覆盖率。

对8.5in的井眼，井壁覆盖率为20%。

为提高井壁覆盖率，第二代仪器在4个极板上都装有两排钮扣电极，每排8个共16个电极，4个极板共64电极，对8.5in井眼，井壁覆盖率达40%，这种仪器在电极上作了很大的改进，把原来的4排电极改为2排电极，能更准确地作深度偏移。

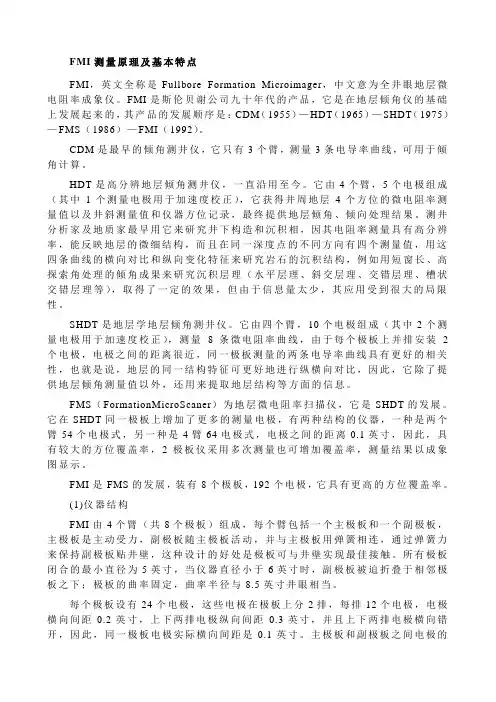

２、全井眼地层微电阻率扫描成像测井(FMI)斯伦贝谢公司在前述仪器基础上，又研制了FMI。

该仪器除４个极板外，在每个极板的左下侧又装有翼板，翼板可围绕极板轴转动，以便更好地与井壁接触。

每个极板和翼板上装有两排电极，每排１２个电极，８个极板上共有１９２个电极，对8.5in井眼，井壁覆盖率可达80%，能更全面精确地显示井壁地层的变化。

FMI在井中的应用研究引言一、 FMI技术简介FMI技术是指地层微观成像技术，它通过测量地层微小尺度的电子密度差异，获取地层结构图像。

FMI测井仪器是由一根长条形的传感器组成，安装在测井仪器的下面，可以在井中的各个方向上采集地层图像。

FMI技术具有以下几个优点：高分辨率、可定量解释、无侵入性、无干扰、可成像油水界面等。

因此在油气勘探中得到了广泛的应用。

二、 FMI技术在井中的应用1. 地层结构成像FMI技术可以获取到高分辨率的地层图像，可以显示出地层中的小尺度结构和岩石特征。

这对于油气勘探开发来说非常重要，可以为勘探人员提供更为清晰的地层结构信息，帮助他们更好地理解地下地质情况，指导井下操作。

2. 岩心分析3. 钻进导向FMI技术可以提供高分辨率的地层图像，可以为钻进导向提供更为清晰的地质信息。

通过分析地层图像，勘探人员可以确定井的钻向和井壁稳定情况，指导钻井作业，减小钻井风险，提高作业效率。

4. 油藏特征识别FMI技术可以成像油气层的微观结构，可以显示油水界面和油气层的分布情况。

这对于确定油气层的特征和性质来说非常重要，可以指导油气层的开发和生产，提高油气采收率。

5. 地层参数解释1. 某油田勘探开发中，勘探人员使用FMI技术对地层进行高分辨率成像，发现了一处隐蔽的油气层。

通过进一步的分析和评价，这处油气层被成功开发，为油田的产能增长做出了重要贡献。

2. 某个采油工程中，勘探人员使用FMI技术对岩心进行高分辨率成像，发现了地层中的特殊结构特征。

这些特征为勘探人员提供了重要的地质信息，指导后续的油藏开采工作。

3. 某钻井工程中，勘探人员使用FMI技术对井壁进行高分辨率成像，发现了井壁的不稳定情况。

通过钻进导向，钻井作业成功避开了这些不稳定区域，确保了钻井的顺利进行。

1. 多元数据集成FMI技术可以和其他测井技术进行数据集成，比如声波测井、电阻率测井等技术。

通过多元数据集成，可以提高地质信息的准确性和可靠性，为油气勘探开发提供更为全面的地下地质信息。

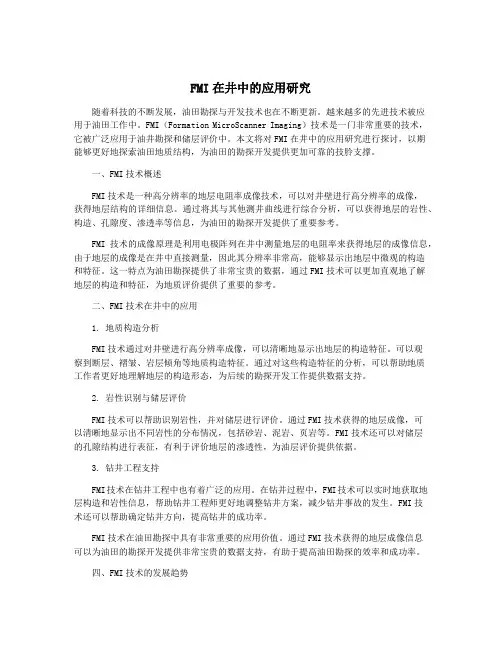

FMI在井中的应用研究随着科技的不断发展，油田勘探与开发技术也在不断更新。

越来越多的先进技术被应用于油田工作中。

FMI（Formation MicroScanner Imaging）技术是一门非常重要的技术，它被广泛应用于油井勘探和储层评价中。

本文将对FMI在井中的应用研究进行探讨，以期能够更好地探索油田地质结构，为油田的勘探开发提供更加可靠的技朎支撑。

一、FMI技术概述FMI技术是一种高分辨率的地层电阻率成像技术，可以对井壁进行高分辨率的成像，获得地层结构的详细信息。

通过将其与其他测井曲线进行综合分析，可以获得地层的岩性、构造、孔隙度、渗透率等信息，为油田的勘探开发提供了重要参考。

FMI技术的成像原理是利用电极阵列在井中测量地层的电阻率来获得地层的成像信息，由于地层的成像是在井中直接测量，因此其分辨率非常高，能够显示出地层中微观的构造和特征。

这一特点为油田勘探提供了非常宝贵的数据，通过FMI技术可以更加直观地了解地层的构造和特征，为地质评价提供了重要的参考。

二、FMI技术在井中的应用1. 地质构造分析FMI技术通过对井壁进行高分辨率成像，可以清晰地显示出地层的构造特征。

可以观察到断层、褶皱、岩层倾角等地质构造特征。

通过对这些构造特征的分析，可以帮助地质工作者更好地理解地层的构造形态，为后续的勘探开发工作提供数据支持。

2. 岩性识别与储层评价FMI技术可以帮助识别岩性，并对储层进行评价。

通过FMI技术获得的地层成像，可以清晰地显示出不同岩性的分布情况，包括砂岩、泥岩、页岩等。

FMI技术还可以对储层的孔隙结构进行表征，有利于评价地层的渗透性，为油层评价提供依据。

3. 钻井工程支持FMI技术在钻井工程中也有着广泛的应用。

在钻井过程中，FMI技术可以实时地获取地层构造和岩性信息，帮助钻井工程师更好地调整钻井方案，减少钻井事故的发生。

FMI技术还可以帮助确定钻井方向，提高钻井的成功率。

FMI技术在油田勘探中具有非常重要的应用价值。

FMI在井中的应用研究FMI是Formation MicroImager（地层微像仪）的缩写，是一种地球物理测量技术，在油气勘探领域中有着广泛的应用。

它主要利用电阻率差异，对地层岩性和构造进行高分辨率成像，帮助勘探人员更好地理解地层结构、估算油气储量、确定钻井方案等。

在油气勘探中，常利用井下FMI数据和地面测量数据结合分析，形成完整的地质结构模型，从而实现从探测到合理利用的目的。

以下将详细介绍FMI在井中的应用研究。

一、井壁成像FMI技术通过测量不同深度层的电阻率，反演出岩层的阻抗特征，通过处理成像技术输出高分辨率岩石三维成像图像，用来解释地层构造和岩性，从而确定油气藏的容积和分布。

可用于研究矿床、构造体系和层序等课题，对钻井方案的设计有着至关重要的影响。

二、天然裂缝检测在勘探作业中，往往需要在短时间内获取大量地质数据，而FMI技术在裂隙检测上也表现出极高的分辨率和精度。

FMI技术可以探测裂隙、节理、裂缝等小结构，对于研究地下水流、岩石力学、构造变形等有着重要的意义。

在实际应用中，FMI技术还可推算出裂隙的形态、尺寸、密度、位置和分布等参数，对于研究裂缝性矿床、岩层渗透性和出水条件等具有一定的实际价值。

三、改善钻井质量FMI技术可以帮助钻井油气勘探人员更好地了解井壁的状况，避免掘进时出现断层断面和侵蚀带等情况，这样就减少了水泥固井失败等风险，有助于提高钻井效率和减少成本。

四、评估石油储层孔隙度和渗透率在油气藏开发中，石油储层孔隙度和渗透率是很重要的评价指标。

FMI技术可以直接获取井壁场区的高分辨率图像，识别出石油储层中的岩相、脆性、储层岩石结构等信息，然后将这些数据融合起来，通过演绎和模拟计算完成储层孔隙度和渗透率的评估。

结论：综上所述，FMI技术是一种高效而可靠的地质勘探和石油开发技术，可以通过井内成像来探索地下岩石、能够精准地定位石油储层，根据勘探结果帮助钻探工程师制定更加合理的钻井方案和开发方案，从而提高勘探单位的生产力和效益。

FMI、CMR、MDT测井技术在油藏描述中的应用FMI、CMR、MDT测井技术是斯伦贝谢公司20世纪90年代在岩性、孔隙度、径向电阻率等常规测井基础上发展起来的微观成像测井系列，其目的是快速、直观、形象、准确的识别油气层和储层流体性质，提供储层物性参数（孔隙度、渗透率和有效裂缝）。

1、FMI：微电阻率扫描成像测井，提供岩石颗粒的形状、大小、排列、胶结、分选、层理、裂缝等11种地质资料，可开展储层岩性识别、裂缝识别、倾角处理、地层构造等研究。

1.1正确识别储层岩性红山嘴油田红18井区块石炭系油藏岩性主要为安山岩、凝灰质岩屑砂岩，由于该区石炭系储层段未取岩心，储层岩性识别困难，给储层研究造成了一定困难。

油藏描述存在的问题主要是储层岩性识别和储层裂缝识别。

首先，根据邻区车43井区和本区的石炭系岩石薄片资料，对FMI成像资料和常规测井资料进行岩性标定，然后在此基础上分别建立常规测井和FMI图象两种岩性图版，常规测井岩性图版主要根据常规测井信息（三孔隙度、自然伽玛、电阻率等）建立，FMI岩性图版则根据图象特征建立，不同的岩性有不同成像特征。

根据建立的岩性图版，各种岩性特征明显，具有较好的岩性分辨能力。

在岩性识别过程中，首先根据常规测井岩性图版识别，然后用FMI测井图象岩性图版验证。

分析表明，两种图版的分析结果基本一致，并且，FMI测井图像岩性图版符合率比常规测井岩性图版符合率高。

经过岩性识别，认为红18井区块石炭系储层岩性主要为安山岩，由此为储层深入研究奠定了坚实的基础。

1.2有效识别储层裂缝红山嘴油田红18井区块石炭系储层岩性为安山岩，储集类型为孔隙、裂缝的双重介质。

根据FMI图像特征、地层倾角等资料，石炭系构造裂缝与断层同期形成，分为两套裂缝系统。

一套为走向平行于断层走向的纵向系统，以剪切裂缝为主，是裂缝的主控系统；一套为共扼裂缝系统，为主裂缝系统的共扼裂缝。

两套裂缝系统相互沟通，形成裂缝网络，这些裂缝是石炭系储层油气渗流的主要通道。
