《结构力学习题集及答案》下a

第十章 结构弹性稳定计算一、判断题：1、稳定方程即是根据稳定平衡状态建立的平衡方程。

2、压弯杆件和承受非结点荷载作用的刚架丧失稳定都属于第一类失稳。

3、在稳定分析中，有n 个稳定自由度的结构具有n 个临界荷载。

4、两类稳定问题的主要区别是：荷载—位移曲线上是否出现分支点。

5、静力法确定临界荷载的依据是结构失稳时的静力平衡条件。

6、能量法确定临界荷载的依据是势能驻值原理。

二、计算题：7、用静力法推导求临界荷载cr P 的稳定方程。

PE I ,l8、写出图示体系失稳时的特征方程。

k lEIk AB P9、求刚架在反对称失稳时的稳定方程。

n 为常数。

l Pl P n E IEIEI A C BD10、求图示完善体系的临界荷载cr P 。

转动刚度kl k r 2=，k 为弹簧刚度。

P l k r kl kEIO O EI O O11、求图示刚架的临界荷载cr P 。

已知弹簧刚度l EI k 33= 。

PEIlA BC lO O 0EI k12、求图示中心受压杆的临界荷载cr P 。

PEI l13、用静力法求图示结构的临界荷载cr P ，欲使B 铰不发生水平移动，求弹性支承的最小刚度k 值。

PlEI A Bk14、用静力法确定图示具有下端固定铰，上端滑动支承压杆的临界荷载crP。

P PEI yxδly15、用能量法求图示结构的临界荷载参数crP。

设失稳时两柱的变形曲线均为余弦曲线：yxh=-δπ(cos).12提示：cos d sin22u u u uabab⎰=+⎡⎣⎢⎤⎦⎥214。

PEIP2EI h3EA16、用能量法求中心受压杆的临界荷载crP与计算长度,BC段为刚性杆，AB段失稳时变形曲线设为：()y x a xxl=-().32EIPllEIABCyx→∞17、用能量法求图示体系的临界荷载cr P 。

l PEIEI 1=H18、用能量法求图示中心压杆的临界荷载cr P ，设变形曲线为正弦曲线。

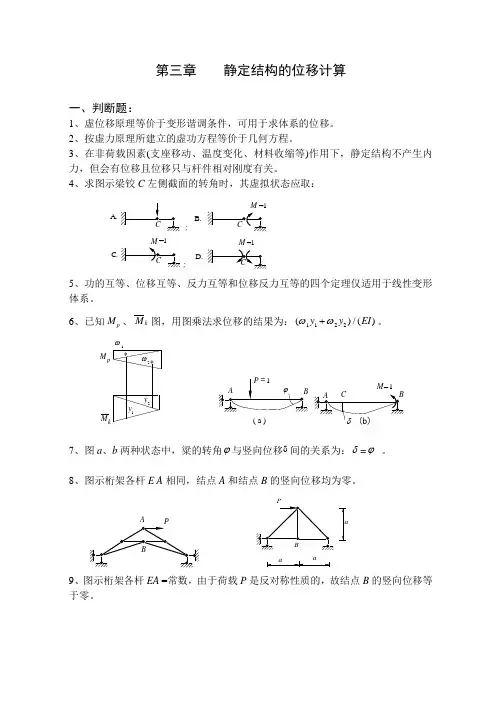

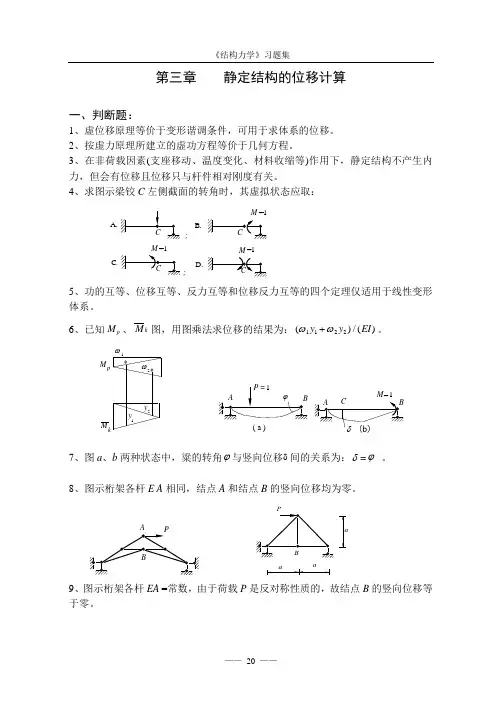

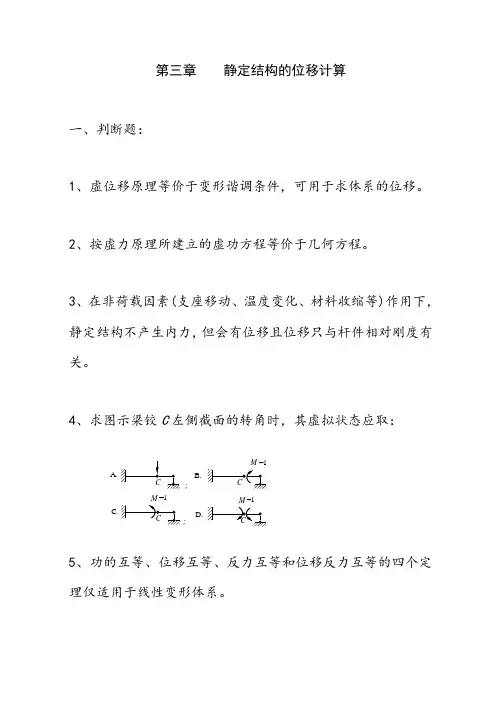

第三章 静定结构的位移计算一、判断题：1、虚位移原理等价于变形谐调条件，可用于求体系的位移。

2、按虚力原理所建立的虚功方程等价于几何方程。

3、在非荷载因素(支座移动、温度变化、材料收缩等)作用下，静定结构不产生内力，但会有位移且位移只与杆件相对刚度有关。

4、求图示梁铰C 左侧截面的转角时，其虚拟状态应取：A.;;B.D.C.=1=15、功的互等、位移互等、反力互等和位移反力互等的四个定理仅适用于线性变形体系。

6、已知M p 、M k 图，用图乘法求位移的结果为：()/()ωω1122y y EI +。

M kM p21y 1y 2**ωω( a )M =17、图a 、b 两种状态中，粱的转角ϕ与竖向位移δ间的关系为：δ=ϕ 。

8、图示桁架各杆E A 相同，结点A 和结点B 的竖向位移均为零。

Aaa9、图示桁架各杆EA =常数，由于荷载P 是反对称性质的，故结点B 的竖向位移等于零。

二、计算题：10、求图示结构铰A 两侧截面的相对转角ϕA ，EI = 常数。

qlll /211、求图示静定梁D 端的竖向位移 ∆DV 。

EI = 常数 ，a = 2m 。

a a a10kN/m12、求图示结构E 点的竖向位移。

EI = 常数 。

ll l /3/3q13、图示结构，EI=常数 ，M =⋅90kN m , P = 30kN 。

求D 点的竖向位移。

P 3m3m3m14、求图示刚架B 端的竖向位移。

q15、求图示刚架结点C 的转角和水平位移，EI = 常数 。

q16、求图示刚架中Ｄ点的竖向位移。

EI ＝ 常数。

l/217、求图示刚架横梁中Ｄ点的竖向位移。

EI ＝ 常数 。

18、求图示刚架中D点的竖向位移。

E I = 常数 。

qll/219、求图示结构Ａ、Ｂ两截面的相对转角，EI ＝ 常数 。

l/3l/320、求图示结构A 、B 两点的相对水平位移，E I = 常数。

ll21、求图示结构B 点的竖向位移，EI = 常数 。

《结构力教》课程习题集之阳早格格创做一、单选题1. 直矩图肯定爆收突变的截里是（D）.A.有集结力效率的截里；B.剪力为整的截里；C.荷载为整的截里；D.有集结力奇效率的截里.2. 图示梁中C截里的直矩是（D）.A.12kN.m(下推)；B.3kN.m(上推)；C.8kN.m(下推)；D.11kN.m(下推).3. 静定结构有变温时，（C）.A.无变形，无位移，无内力；B.有变形，有位移，有内力；C.有变形，有位移，无内力；D.无变形，有位移，无内力.4. 图示桁架a杆的内力是（D）.A.2P；B.－2P；C.3P；D.－3P.5. 图示桁架，各杆EA 为常数，除收座链杆中，整杆数为（ A ）.A.四根；B.二根；C.一根；D.整根.6. 图示梁A 面的横背位移为（背下为正）（ C ）.A.)24/(3EI Pl ；B.)16/(3EI Pl ；C.)96/(53EI Pl ；D.)48/(53EI Pl .7. 静定结构的内力估计与（ A ）.无关；相对付值有关；千万于值有关；无关，I 有关.8. 图示桁架，整杆的数目为：（C ）.；；；.9. 图示结构的整杆数目为（C ）.；；；.10. 图示二结构及其受力状态，它们的内力切合（B ）.A.直矩相共，剪力分歧；B.直矩相共，轴力分歧；C.直矩分歧，剪力相共；D.直矩分歧，轴力分歧.11. 刚刚结面正在结构爆收变形时的主要特性是（D ）.A.各杆不妨绕结面结心自由转化；B.稳定形；C.各杆之间的夹角可任性改变；D.各杆之间的夹角脆持稳定.12. 若荷载效率正在静定多跨梁的基础部分上，附属部分上无荷载效率，则（B）.A.基础部分战附属部分均有内力；B.基础部分有内力，附属部分不内力；C.基础部分无内力，附属部分有内力；D.不通过估计，无法推断.13. 图示桁架C 杆的内力是（A）.A.P；B.－P/2；C.P/2；.14. 用单位荷载法供二截里的相对付转角时，所设单位荷载应是（D）.A.一对付大小相等目标好异的集结荷载；B.集结荷载；C.直矩；D.一对付大小相等目标好异的力奇.15. 用图乘法供位移的需要条件之一是：（B）.A.单位荷载下的直矩图为背去线；B.结构可分为等截里直杆段；C.所有杆件EI为常数且相共；D.结构必须是静定的.16. 普遍正在画制效率线时，所施加的荷载是一个（B）.A.集结力奇；B.指背稳定的单位移动集结力；C.单位力奇；D.集结力.17. 下图中各图乘截止精确的是（D）.A. B. C. D.S=y0 S=1y1+2y2 S=y0 S=y018. 图示伸臂梁，Ｂ收座左侧截里'B的剪力效率线精确的是（A）.A. B.C. D.19. 利用机动法做静定梁效率线的本理是（A）.A.真功本理；B.叠加本理；C.仄稳条件；D.变形条件.20. 图示伸臂梁的效率线为哪个量值的效率线（C）.A.QA F左；B.QA F；C.QA F右；D.RA F.21. 图示结构，超静定次数为（ B ）.A.9；B.12；C.15；D.20.22. 力法圆程中的系数δki表示的是基础结构由（B）.A.X i爆收的沿X k目标的位移；B.X i=1爆收的沿X k目标的位移；C.X i=1爆收的沿X i目标的位移；D.X k=1爆收的沿X i目标的位移.23. 对付称结构正在对付称荷载效率下，其（A）.A.直矩图战轴力图对付称，剪力图阻挡付称，变形与位移对付称；B.直矩图战轴力图对付称，剪力图对付称；变形与位移阻挡付称；C.直矩图战轴力图对付称，剪力图对付称，变形与位移对付称；D.直矩图战轴力图对付称，剪力图阻挡付称，变形与位移阻挡付称.24. 力法的基础已知力是通过变形协做条件决定的，而位移法基础已知量是通过（ A ）条件决定的.A.仄稳；B.物理；C.图乘法；D.变形协做.25. 图示结构，超静定次数为（A）.A．4；B．5；C．6；D．7.26. 图示结构的超静定次数为（ C ）.A.3；B.4；C．5；D．6.27. 挨启对接三个刚刚片的复铰，相称于去掉（ C ）个拘束？A.2；B.3；C.4；D.5.28. 图示结构C截里不为整的是（ D ）.A.横背位移；B.直矩；C.轴力；D.转角.29. 力法的基础已知量是（ A ）.A.多余已知力；B.收座反力；C.独力的结面线位移；D.角位移.30. 对付于下图所示结构，下列叙述精确的是（ D ）.A.A面线位移为整；B.AB杆无直矩；C. AB杆无剪力；D. AB杆无轴力.31. 位移法典范圆程中主系数一定（ B ）.A.等于整；B.大于整；C.小于整；D.大于等于整.32. 正在位移法中，将铰接端的角位移，滑动收撑端的线位移动做基础已知量（ B ）.A.千万于不可；B.不妨，但是不必；C.一定条件下不妨；D.必须.33. 估计刚刚架时，位移法的基础结构是（ C ）.A.单跨静定梁的集中体；B.静定刚刚架；C.单跨超静定梁的集中体；D.超静定铰结体.34. 正在位移法基础圆程中，k ij代表（ A ）.⊿j=1时，由于⊿j=1正在附加拘束i处爆收的拘束力；⊿i=1时，由于⊿i=1正在附加拘束j处爆收的拘束力；C.⊿j=1时，正在附加拘束j处爆收的拘束力；D.⊿i=1时，正在附加拘束i处爆收的拘束力.35. 位移法的基础已知量是（ C ）.A.收座反力；B.杆端直矩；C.独力的结面位移；D.多余已知力.二、推断题36. 有多余拘束的体系一定是几许稳定体系.（X）37. 形成二元体的链杆不妨是复链杆.（√）38. 每一个无铰启关框皆有3个多余拘束.（√）39. 如果体系的估计自由度等于其本量自由度，那么该体系不多余拘束.（√）40. 若体系的估计自由度小于大概等于整，则该体系一定是几许稳定体系.（X）41. 对付于静定结构，改变资料的本量大概者改变横截里的形状战尺寸，不会改变其内力分散，也不会改变其变形战位移.（X）42. 下图所示二相共的对付称刚刚架，启受的荷载分歧，但是二者的收座反力是相共的.（X）43. 温度改变，收座移动战制制缺面等果素正在静定结构中均引起内力.（X）44. 图示结构火仄杆件的轴力战直矩均为0.（X）45. 正在荷载效率下，刚刚架战梁的位移主假如由于各杆的蜿蜒变形引起.（√）46. 用机动法做得下图(a)所示结构Q左效率线如图(b)所示.b（X）47. 效率线的正背号仅表示本量的内力（大概反力）与假设的目标是可普遍.（√）48. 静定结构指定量值的效率线经常由直线段组成的合线，合面位于铰结面战欲供截里处.（√）49. 荷载的临界位子必定有一集结力效率正在效率线顶面，若有一集结力效率正在效率线顶面也必为一荷载的临界位子.（X）50. 一组集结移动荷载效率下，简收梁的千万于最大直矩不可能出当前跨中截里.（X）51. 力法的基础体系是不唯一的，且不妨是可变体系.（X）52. n次超静定结构，任性去掉n个多余拘束均可动做力法基础结构.（X）53. 图（a）对付称结构可简化为图（b）去估计.（X）54. 下图所示结构的超静定次数是n=8.（X）55. 超静定结构正在荷载效率下的内力估计与各杆刚刚度相对付值有关.（√）56. 超静定结构正在收座移动、温度变更效率下会爆收内力.（√）57. 超静定结构中的杆端力矩只与决于杆端位移.（X）58. 位移法的基础结构有多种采用.（X）59. 位移法是估计超静定结构的基础要领，不克不迭供解静定结构.（X）60. 位移法圆程的物理意思是结面位移的变形协做圆程.（X）三、估计题161. 供下图所示刚刚架的直矩图.62. 用结面法大概截里法供图示桁架各杆的轴力.63. 请用叠加法做下图所示静定梁的M 图.64. 做图示三铰刚刚架的直矩图.65. 做图示刚刚架的直矩图.四、估计题266. 用机动法做下图中E M 、L QB F 、R QB F 的效率线.67. 做图示结构F M 、QF F 的效率线.68. 用机动法做图示结构效率线L Q B F F M ,.69. 用机动法做图示结构R Q B C F M ,的效率线.70. 做图示结构QB F 、E M 、QE F 的效率线.五、估计题371. 用力法做下图所示刚刚架的直矩图.72. 用力法供做下图所示刚刚架的M 图.73. 利用力法估计图示结构，做直矩图.74. 用力法供做下图所示结构的M 图,EI=常数.75. 用力法估计下图所示刚刚架，做M 图.六、几许构制分解 76.77.78.79.80.81.82.83.84.85.七、估计题4（略）……问案一、单选题1. D2. D3. C4. D5. A6. C7. A8. C9. C10. B11. D12. B14. D15. B16. B17. D18. A19. A20. C21. B22. B23. A24. A25. A26. C27. C28. D29. A30. D31. B32. B34. A35. C二、推断题36. Х37.√38.√39.√40. Х41. Х42. Х43. Х44. Х45.Ö46. Х47.√48.√49. Х50. Х51. Х53. Х54. Х55.√56.√57. Х58. Х59. Х60. Х三、估计题161. 解：与完齐为钻研对付象，由0A M =∑，得2220yB xB aF aF qa +-= （1）(2分)与BC 部分为钻研对付象，由0C M =∑，得yB xB aF aF =，即yB xB F F =（2）(2分)由(1)、(2)联坐解得23xB yB F F qa ==(2分) 由0x F =∑有 20xA xB F qa F +-= 解得 43xA F qa =-(1分)由0y F =∑有 0yA yB F F += 解得 23yA yB F F qa =-=-(1分) 则2224222333D yB xB M aF aF qa qa qa =-=-=（）(2分)直矩图(3分)62. 解：（1）推断整杆（12根）.（4分）（2）节面法举止内力估计，截止如图.每个内力3分（3×3＝9分）63. 解：（7分）（6分）64. 解：由0B M=∑，626P RA F F =⨯，即2P RA F F =（↓）（2分） 由0y F =∑，2P RB RA F F F ==（↑）（1分）与BE 部分为断绝体0E M =∑，66yB RBF F =即2P yB F F =（←）（2分） 由0x F =∑得2PyA F F =（←）（1分）故63DE DA yA PM M F F ===（内侧受推）（2分） 63CB CE yB P M M F F ===（中侧受推）（2分）（3分）65. 解：（1）供收座反力.对付完齐，由0x F =∑，xA F qa =（←）（2分）0A M =∑，22308RC F a qa qa ⨯--=，178RC F qa =（↑）（2分）（2）供杆端直矩.0AB DC M M ==（2分）2BA BC xA M M F a qa ==⨯=（内侧受推）（2分）2248CB CD a a qa M M q ==⨯⨯=（中侧受推）（2分） （3分）四、估计题266. 解：（1）C M 的效率线（4分）（2）L QB F 的效率线（4分）（2）R QB F 的效率线（4分）67. 解：（1）F M 的效率线（6分）（2）QF F 的效率线（6分）68. 解：F M 效率线（6分）L Q B F 效率线（6分）69. 解：Q Bc F M ,效率线（6分） R Q B c F M ,效率线（6分）70. 解：（1）QB F 的效率线.（4分）E M 的效率线.（4分）QE F 的效率线.（4分）五、估计题371. 解：（1）本结构为一次超静定结构，与基础体系如图（a ）所示.（2分）（2）典型圆程11110P X δ+∆=（2分）（3）画制P M 、1M 分别如图（b ）、（c ）所示.（3分）（a ） （b ）（c ） （d ）（4）用图乘法供系数战自由项.333111433l l l EI EI δ=+=（2分）232112217()22336P l Pl Pl Pl l Pl EI EI-⨯∆=++⨯=-（2分） （5）解圆程得1178P X =（1分） （6）利用11P M M X M =+画制直矩图如图（d ）所示.（2分）72. 解：1）采用基础体系（2分）那是一次超静定刚刚架，可去掉B 端火仄拘束，得到如下图所示的基础体系.2）列力法圆程（2分）3）画制基础体系的Mp 图战单位直矩图，估计系数、自由项（6分，Mp 图战单位直矩图各2分，系数每个1分，截止过失得一半分）解圆程得： 1128ql X =（1分） 做M 图：11PX MM M =+（3分） 73. 解：（2分） （3分）（1分）（2*4=8分）74. 解：与基础体系如图(2分)列力法基础圆程：11110p X δ+∆=(2分)1M 图(1.5分) p M 图(1.5分)3113l EI δ= (2分) 418p ql EI ∆=-(2分)代进力法圆程得 138ql X =(1分) M 图(2分)75. 解：（1）采用基础体系如图（a ）所示（2分）（a ）（2）列力法圆程.11112210P X X δδ++∆=（1分）21122220P X X δδ++∆=（1分） （3）分别做P M 、1M 战2M 图（1*3=3分） （4）供系数战自由项.2241111315()32428Pqa a qa a a a qa EI EI ∆=-⋅⋅⋅+⋅⋅=-⋅（1分） 422111()224P qa qa a a EI EI ∆=-⋅⋅⋅=-（1分）3111124()233a a a a a a a EI EIδ=⋅⋅⋅+⋅⋅=（1分） 322112()233a a a a EI EI δ=⋅⋅⋅=（分）3122111()22a a a a EI EI δδ==⋅⋅⋅=（分）将上述数据代进基础圆程得137X qa =，2328X qa =（1分）（5）利用叠加法做直矩图如图.（2分）六、几许构制分解76. 图中，刚刚片AB、BE、DC由不共线的三个铰B、D、E对接，组成一个大刚刚片，再战天基前提用不相接也不齐仄止的三链杆贯串，组成不多余拘束的几许稳定体系(5分).77. 如图所示的三个刚刚片通过不正在共背去线上的A、B、C三个铰二二贯串形成无多余拘束的夸大刚刚片，正在此前提上依次减少二元体（1，2）、（3，4）、（5，6）、（7，8）组成无多余拘束的几许稳定体系.（5分）78. 如图所示的三个刚刚片通过共背去线上的A、B、C三个铰二二贯串形成了瞬变体系.（5分）79. 如图刚刚片Ⅰ、Ⅱ、Ⅲ通过不共线的三铰二二贯串组成了无多余拘束的几许稳定体系.（5分）80. 如图依次裁撤二元体（1，2）、（3，4）、剩下刚刚片Ⅰ战天里刚刚片Ⅱ通过一铰战不过该铰的链杆组成了几许稳定体系，故本量系是无多余拘束的几许稳定体系.（5分）81. 如图刚刚片Ⅰ、Ⅱ、Ⅲ通过不共线的三铰二二贯串组成了无多余拘束的几许稳定体系.（5分）82. 如图刚刚片Ⅰ、Ⅱ、Ⅲ通过不共线的三铰二二贯串组成了无多余拘束的几许稳定体系.（5分）83. 如图以铰接三角形ABC为基础刚刚片，并依次减少二元体（1，2）、（3，4）、（5，6）、（7，8）、（9，10）产死夸大刚刚片，其战天里刚刚片通过铰A战节面B 处链杆组成了几许稳定体系，11杆为多余拘束，故本量系为含有1个多余拘束的几许稳定体系.（5分）84. 如图依次裁撤二元体（1，2）、（3，4）、（5，6），刚刚片Ⅱ战天里刚刚片Ⅰ通过相接于共一面的三根链杆组成了瞬变体系.（5分）85. 如图依次裁撤二元体（1，2）、（3，4）、（5，6）、（7，8）、（9，10）、（11，12）后只剩下天里刚刚片，故本量系是无多余拘束的几许稳定体系.（5分）七、估计题4（略）……。

第八章 矩阵位移法一、(O) 二、(X) 3、(O) 4、(X) 五、(X) 六、(O) 7、(O) 八、(X) 九、(O) 10、(O) 1一、(A)一、判定题：1、单元刚度矩阵反映了该单元杆端位移与杆端力之间的关系。

二、单元刚度矩阵均具有对称性和奇异性。

3、局部坐标系与整体坐标系之间的坐标变换矩阵T 是正交矩阵。

4、结构刚度矩阵反映了结构结点位移与荷载之间的关系。

五、结构刚度方程矩阵形式为：[]{}{}K P ∆=，它是整个结构所应知足的变形条件。

6、图示结构用矩阵位移法计算时（计轴向变形）未知量数量为8个。

7、在直接刚度法的先处置法中，定位向量的物理意义是变形持续条件和位移边界条件。

8、等效结点荷载数值等于汇交于该结点所有固端力的代数和。

九、矩阵位移法中，等效结点荷载的“等效原那么”是指与非结点荷载的结点位移相等。

10、矩阵位移法既能计算超静定结构，也能计算静定结构。

11、已知图示刚架各杆EI = 常数，当只考虑弯曲变形，且各杆单元类型相同时，采纳先处置法进行结点位移编号，其正确编号是：(0,1,2)(0,0,0)(0,0,0)(0,1,3)(0,0,0)(1,2,0)(0,0,0)(0,0,3)(1,0,2)(0,0,0)(0,0,0)(1,0,3)(0,0,0)(0,1,2)(0,0,0)(0,3,4)A.B.C.D.2134123412341234( )二、计算题：12、用先处置法计算图示结构刚度矩阵的元素133322,,K K K 。

123ll4l5EI2EIEA(0,0,0)(0,0,1)(0,2,3)(0,0,0)(0,2,4)(0,0,0)EI13、用先处置法计算图示刚架结构刚度矩阵的元素153422,,K K K 。

EI ，EA 均为常数。

l14、计算图示结构整体刚度矩阵的元素665544,,K K K 。

E 为常数。

l l1342A , I AA /222A I , 2A1五、写出图示结构以子矩阵形式表达的结构原始刚度矩阵的子矩阵[][]K K 2224,。

第三章 静定结构的位移计算一、判断题：1、虚位移原理等价于变形谐调条件，可用于求体系的位移。

2、按虚力原理所建立的虚功方程等价于几何方程。

3、在非荷载因素(支座移动、温度变化、材料收缩等)作用下，静定结构不产生内力，但会有位移且位移只与杆件相对刚度有关。

4、求图示梁铰C 左侧截面的转角时，其虚拟状态应取：A.;; B.D.C.M =15、功的互等、位移互等、反力互等和位移反力互等的四个定理仅适用于线性变形体系。

6、已知M p 、M k 图，用图乘法求位移的结果为：()/()ωω1122y y EI +。

M k M p 21y 1y 2**ωω( a )M 17、图a 、b 两种状态中，粱的转角ϕ与竖向位移δ间的关系为：δ=ϕ 。

8、图示桁架各杆E A 相同，结点A 和结点B 的竖向位移均为零。

a a9、图示桁架各杆EA =常数，由于荷载P 是反对称性质的，故结点B 的竖向位移等于零。

二、计算题：10、求图示结构铰A 两侧截面的相对转角ϕA ，EI = 常数。

q l l l /211、求图示静定梁D 端的竖向位移 ∆DV 。

EI = 常数 ，a = 2m 。

a a a 10kN/m12、求图示结构E 点的竖向位移。

EI = 常数 。

l l l l /3 2 /3/3q13、图示结构，EI=常数 ，M =⋅90kN m , P = 30kN 。

求D 点的竖向位移。

P 3m 3m 3m14、求图示刚架B 端的竖向位移。

q15、求图示刚架结点C 的转角和水平位移，EI = 常数 。

16、求图示刚架中Ｄ点的竖向位移。

EI ＝常数。

l ll/217、求图示刚架横梁中Ｄ点的竖向位移。

EI＝常数。

18、求图示刚架中D点的竖向位移。

E I = 常数。

qll l/l/2219、求图示结构Ａ、Ｂ两截面的相对转角，EI＝常数。

l/23l/320、求图示结构A、B两点的相对水平位移，E I = 常数。

ll21、求图示结构B点的竖向位移，EI = 常数。

《结构⼒学习题集》（下）-结构的动⼒计算习题及答案第九章结构的动⼒计算⼀、判断题：1、结构计算中，⼤⼩、⽅向随时间变化的荷载必须按动荷载考虑。

2、仅在恢复⼒作⽤下的振动称为⾃由振动。

3、单⾃由度体系其它参数不变，只有刚度EI 增⼤到原来的2倍，则周期⽐原来的周期减⼩1/2。

4、结构在动⼒荷载作⽤下，其动内⼒与动位移仅与动⼒荷载的变化规律有关。

5、图⽰刚架不计分布质量和直杆轴向变形，图a 刚架的振动⾃由度为2，图b 刚架的振动⾃由度也为2。

6、图⽰组合结构，不计杆件的质量，其动⼒⾃由度为5个。

7、忽略直杆的轴向变形，图⽰结构的动⼒⾃由度为4个。

8、由于阻尼的存在，任何振动都不会长期继续下去。

9、设ωω,D 分别为同⼀体系在不考虑阻尼和考虑阻尼时的⾃振频率，ω与ωD 的关系为ωω=D 。

⼆、计算题：10、图⽰梁⾃重不计，求⾃振频率ω。

l l /411、图⽰梁⾃重不计，杆件⽆弯曲变形，弹性⽀座刚度为k ，求⾃振频率ω。

12、求图⽰体系的⾃振频率ω。

l l0.5l 0.513、求图⽰体系的⾃振频率ω。

EI = 常数。

ll 0.514、求图⽰结构的⾃振频率ω。

l l15、求图⽰体系的⾃振频率ω。

EI =常数，杆长均为l 。

16、求图⽰体系的⾃振频率ω。

杆长均为l 。

17、求图⽰结构的⾃振频率和振型。

l /218、图⽰梁⾃重不计，W EI ==??2002104kN kN m 2,，求⾃振圆频率ω。

B2m2m19、图⽰排架重量W 集中于横梁上，横梁EA =∞，求⾃振周期ω。

EIEIW20、图⽰刚架横梁∞=EI 且重量W 集中于横梁上。

求⾃振周期T 。

EIEIWEI 221、求图⽰体系的⾃振频率ω。

各杆EI = 常数。

a aa22、图⽰两种⽀承情况的梁，不计梁的⾃重。

求图a 与图b 的⾃振频率之⽐。

l /2ll /2l /2(b)23、图⽰桁架在结点C 中有集中重量W ，各杆EA 相同，杆重不计。

求⽔平⾃振周期T 。

《结构力学》课程习题集西南科技大学成人、网络教育学院版权所有习题【说明】：本课程《结构力学》（编号为06014）共有单选题,判断题,计算题1,计算题2,计算题3,计算题4,几何构造分析等多种试题类型，其中，本习题集中有[计算题4]等试题类型未进入。

一、单选题1.弯矩图肯定发生突变的截面是（）。

A.有集中力作用的截面；B.剪力为零的截面；C.荷载为零的截面；D.有集中力偶作用的截面。

2.图示梁中C截面的弯矩是（）。

4m2m4mA.12kN.m(下拉)；B.3kN.m(上拉)；C.8kN.m(下拉)；D.11kN.m(下拉)。

3.静定结构有变温时，（）。

A.无变形，无位移，无内力；B.有变形，有位移，有内力；C.有变形，有位移，无内力；D.无变形，有位移，无内力。

4.图示桁架a杆的内力是（）。

A.2P；B.－2P；C.3P；D.－3P。

5.图示桁架，各杆EA为常数，除支座链杆外，零杆数为（）。

A.四根；B.二根；C.一根；D.零根。

Pal = a P PP66. 图示梁A 点的竖向位移为（向下为正）（ ）。

A.)24/(3EI Pl ；B.)16/(3EI Pl ；C.)96/(53EI Pl ；D.)48/(53EI Pl 。

PEI EI A l/l/2227. 静定结构的内力计算与（ ）。

A.EI 无关；B.EI 相对值有关；C.EI 绝对值有关；D.E 无关，I 有关。

8. 图示桁架，零杆的数目为：（ ）。

A.5；B.10；C.15；D.20。

9. 图示结构的零杆数目为（ ）。

A.5；B.6；C.7；D.8。

10. 图示两结构及其受力状态，它们的内力符合（ ）。

A.弯矩相同，剪力不同；B.弯矩相同，轴力不同；C.弯矩不同，剪力相同；D.弯矩不同，轴力不同。

PPll11. 刚结点在结构发生变形时的主要特征是（ ）。

A.各杆可以绕结点结心自由转动；B.不变形；C.各杆之间的夹角可任意改变；D.各杆之间的夹角保持不变。

第三章 静定结构的位移计算一、判断题：1、虚位移原理等价于变形谐调条件，可用于求体系的位移。

2、按虚力原理所建立的虚功方程等价于几何方程。

3、在非荷载因素(支座移动、温度变化、材料收缩等)作用下，静定结构不产生内力，但会有位移且位移只与杆件相对刚度有关。

4、求图示梁铰C 左侧截面的转角时，其虚拟状态应取：A.;;B.D.C.=1=15、功的互等、位移互等、反力互等和位移反力互等的四个定理仅适用于线性变形体系。

6、已知M p 、M k 图，用图乘法求位移的结果为：()/()ωω1122y y EI +。

M kM p21y 1y 2**ωω( a )M =17、图a 、b 两种状态中，粱的转角ϕ与竖向位移δ间的关系为：δ=ϕ 。

8、图示桁架各杆E A 相同，结点A 和结点B 的竖向位移均为零。

aa9、图示桁架各杆EA =常数，由于荷载P 是反对称性质的，故结点B 的竖向位移等于零。

二、计算题：10、求图示结构铰A 两侧截面的相对转角ϕA ，EI = 常数。

qlll /211、求图示静定梁D 端的竖向位移 ∆DV 。

EI = 常数 ，a = 2m 。

a a a10kN/m12、求图示结构E 点的竖向位移。

EI = 常数 。

ll l /32 /3/3q13、图示结构，EI=常数 ，M =⋅90kN m , P = 30kN 。

求D 点的竖向位移。

P 3m3m3m14、求图示刚架B 端的竖向位移。

q15、求图示刚架结点C 的转角和水平位移，EI = 常数 。

q16、求图示刚架中Ｄ点的竖向位移。

EI ＝常数。

l ll/217、求图示刚架横梁中Ｄ点的竖向位移。

EI＝常数。

18、求图示刚架中D点的竖向位移。

E I = 常数。

qll l/2219、求图示结构Ａ、Ｂ两截面的相对转角，EI＝常数。

l/23l/320、求图示结构A、B两点的相对水平位移，E I = 常数。

ll21、求图示结构B点的竖向位移，EI = 常数。

第七章 矩阵位移法一、就是非题1、单元刚度矩阵反映了该单元杆端位移与杆端力之间得关系。

2、单元刚度矩阵均具有对称性与奇异性。

3、局部坐标系与整体坐标系之间得坐标变换矩阵T 就是正交矩阵。

4、结构刚度矩阵反映了结构结点位移与荷载之间得关系。

5、用 矩 阵 位 移 法 计 算 连 续 梁 时 无 需 对 单 元 刚 度 矩 阵 作 坐 标 变 换。

6、结 构 刚 度 矩 阵 就是 对 称 矩 阵 ,即 有K i j = K j i ,这 可 由 位 移 互 等 定 理 得 到 证 明 。

7、结构刚度方程矩阵形式为:,它就是整个结构所应满足得变形条件。

8、在直接刚度法得先处理法中,定位向量得物理意义就是变形连续条件与位移边界条件。

9、等效结点荷载数值等于汇交于该结点所有固端力得代数与。

10、矩阵位移法中,等效结点荷载得“等效原则”就是指与非结点荷载得结点位移相等。

11、矩阵位移法既能计算超静定结构,也能计算静定结构。

二、选择题1、已知图示刚架各杆EI = 常数,当只考虑弯曲变形,且各杆单元类型相同时,采用先处理法进行结点位移编号,其正确编号就是:(0,1,2)(0,0,0)(0,0,0)(0,1,3)(0,0,0)(1,2,0)(0,0,0)(0,0,3)(1,0,2)(0,0,0)(0,0,0)(1,0,3)(0,0,0)(0,1,2)(0,0,0)(0,3,4)A.B.C.D.21341234123412342、平面杆件结构一般情况下得单元刚度矩阵,就其性质而言,就是:A.非对称、奇异矩阵;B.对称、奇异矩阵;C.对称、非奇异矩阵;D.非对称、非奇异矩阵。

3、单元i j 在图示两种坐标系中得刚度矩阵相比:A.完全相同;B.第2、3、5、6行(列)等值异号;C.第2、5行(列)等值异号;D.第3、6行(列)等值异号。

4、矩阵位移法中,结构得原始刚度方程就是表示下列两组量值之间得相互关系:A.杆端力与结点位移;B.杆端力与结点力;C.结点力与结点位移;D.结点位移与杆端力。

第三章 静定结构的位移计算一、判断题：1、虚位移原理等价于变形谐调条件，可用于求体系的位移。

2、按虚力原理所建立的虚功方程等价于几何方程。

3、在非荷载因素(支座移动、温度变化、材料收缩等)作用下，静定结构不产生内力，但会有位移且位移只与杆件相对刚度有关。

4、求图示梁铰C 左侧截面的转角时，其虚拟状态应取：A.;;B.D.C.=1=15、功的互等、位移互等、反力互等和位移反力互等的四个定理仅适用于线性变形体系。

6、已知M p 、M k 图，用图乘法求位移的结果为：()/()ωω1122y y EI +。

M kM p21y 1y 2**ωω( a )M =17、图a 、b 两种状态中，粱的转角ϕ与竖向位移δ间的关系为：δ=ϕ 。

8、图示桁架各杆E A 相同，结点A 和结点B 的竖向位移均为零。

aa9、图示桁架各杆EA =常数，由于荷载P 是反对称性质的，故结点B 的竖向位移等于零。

二、计算题：10、求图示结构铰A 两侧截面的相对转角ϕA ，EI = 常数。

qlll /211、求图示静定梁D 端的竖向位移 ∆DV 。

EI = 常数 ，a = 2m 。

a a a10kN/m12、求图示结构E 点的竖向位移。

EI = 常数 。

ll l /32 /3/3q13、图示结构，EI=常数 ，M =⋅90kN m , P = 30kN 。

求D 点的竖向位移。

P 3m3m3m14、求图示刚架B 端的竖向位移。

q15、求图示刚架结点C 的转角和水平位移，EI = 常数 。

q16、求图示刚架中Ｄ点的竖向位移。

EI ＝常数。

l ll/217、求图示刚架横梁中Ｄ点的竖向位移。

EI＝常数。

18、求图示刚架中D点的竖向位移。

E I = 常数。

qll l/2219、求图示结构Ａ、Ｂ两截面的相对转角，EI＝常数。

l/23l/320、求图示结构A、B两点的相对水平位移，E I = 常数。

ll21、求图示结构B点的竖向位移，EI = 常数。

第三章 静定结构的位移计算一、判断题：1、虚位移原理等价于变形谐调条件，可用于求体系的位移。

2、按虚力原理所建立的虚功方程等价于几何方程。

3、在非荷载因素(支座移动、温度变化、材料收缩等)作用下，静定结构不产生内力，但会有位移且位移只与杆件相对刚度有关。

4、求图示梁铰C 左侧截面的转角时，其虚拟状态应取：A.;;B.D.M C.=1=1=15、功的互等、位移互等、反力互等和位移反力互等的四个定理仅适用于线性变形体系。

6、已知M p 、M k 图，用图乘法求位移的结果为：()/()ωω1122y y EI +。

M kM p21y 1y 2**ωω( a )M =17、图a 、b 两种状态中，粱的转角ϕ与竖向位移δ间的关系为：δ=ϕ 。

8、图示桁架各杆E A 相同，结点A 和结点B 的竖向位移均为零。

aa9、图示桁架各杆EA =常数，由于荷载P 是反对称性质的，故结点B 的竖向位移等于零。

二、计算题：10、求图示结构铰A 两侧截面的相对转角ϕA ，EI = 常数。

qlll /211、求图示静定梁D 端的竖向位移 ∆DV 。

EI = 常数 ，a = 2m 。

a a a10kN/m12、求图示结构E 点的竖向位移。

EI = 常数 。

ll l l /32 /3/3q13、图示结构，EI=常数 ，M =⋅90kN m , P = 30kN 。

求D 点的竖向位移。

P 3m3m3m14、求图示刚架B 端的竖向位移。

q15、求图示刚架结点C 的转角和水平位移，EI = 常数 。

q16、求图示刚架中Ｄ点的竖向位移。

EI ＝ 常数 。

l/217、求图示刚架横梁中Ｄ点的竖向位移。

EI ＝ 常数 。

18、求图示刚架中D 点的竖向位移。

E I = 常数 。

qll/219、求图示结构Ａ、Ｂ两截面的相对转角，EI ＝ 常数 。

l/23l/320、求图示结构A 、B 两点的相对水平位移，E I = 常数。

ll21、求图示结构B 点的竖向位移，EI = 常数。

结构⼒学-习题集（含答案）《结构⼒学》课程习题集⼀、单选题1.弯矩图肯定发⽣突变的截⾯是（D ）。

A.有集中⼒作⽤的截⾯；B.剪⼒为零的截⾯；C.荷载为零的截⾯；D.有集中⼒偶作⽤的截⾯。

2.图⽰梁中C截⾯的弯矩是（ D ）。

4m2m4mA.12kN.m(下拉)；B.3kN.m(上拉)；C.8kN.m(下拉)；D.11kN.m(下拉)。

3.静定结构有变温时，（C）。

A.⽆变形，⽆位移，⽆内⼒；B.有变形，有位移，有内⼒；C.有变形，有位移，⽆内⼒；D.⽆变形，有位移，⽆内⼒。

4.图⽰桁架a杆的内⼒是（D）。

A.2P；B.－2P；C.3P；D.－3P。

5.图⽰桁架，各杆EA为常数，除⽀座链杆外，零杆数为（A）。

A.四根；l= a66.图⽰梁A点的竖向位移为（向下为正）（C）。

A.)24/(3EIPl； B.)16/(3EIPl； C.)96/(53EIPl； D.)48/(53EIPl。

PEIEI A l/l/2227. 静定结构的内⼒计算与（ A ）。

A.EI ⽆关；B.EI 相对值有关；C.EI 绝对值有关；D.E ⽆关，I 有关。

8. 图⽰桁架，零杆的数⽬为：（ C ）。

A.5；9. 图⽰结构的零杆数⽬为（ C ）。

A.5；B.6；C.7；D.8。

10. 图⽰两结构及其受⼒状态，它们的内⼒符合（ B ）。

A.弯矩相同，剪⼒不同；B.弯矩相同，轴⼒不同；C.弯矩不同，剪⼒相同；D.弯矩不同，轴⼒不同。

PP2EI EI EIEI 2EI EIllhl l11. 刚结点在结构发⽣变形时的主要特征是（ D ）。

A.各杆可以绕结点结⼼⾃由转动； B.不变形； C.各杆之间的夹⾓可任意改变； D.各杆之间的夹⾓保持不变。

12. 若荷载作⽤在静定多跨梁的基本部分上，附属部分上⽆荷载作⽤，则（ B ）。

A.基本部分和附属部分均有内⼒；B.基本部分有内⼒，附属部分没有内⼒；C.基本部分⽆内⼒，附属部分有内⼒；D.不经过计算，⽆法判断。

第三章 静定结构的位移计算一、判断题：1、虚位移原理等价于变形谐调条件，可用于求体系的位移。

2、按虚力原理所建立的虚功方程等价于几何方程。

3、在非荷载因素(支座移动、温度变化、材料收缩等)作用下，静定结构不产生内力，但会有位移且位移只与杆件相对刚度有关。

4、求图示梁铰C 左侧截面的转角时，其虚拟状态应取：A.;;B.D.C.=1=15、功的互等、位移互等、反力互等和位移反力互等的四个定理仅适用于线性变形体系。

6、已知M p 、M k 图，用图乘法求位移的结果为：()/()ωω1122y y EI +。

M kM p21y 1y 2**ωω( a )M =17、图a 、b 两种状态中，粱的转角ϕ与竖向位移δ间的关系为：δ=ϕ 。

8、图示桁架各杆E A 相同，结点A 和结点B 的竖向位移均为零。

aa9、图示桁架各杆EA =常数，由于荷载P 是反对称性质的，故结点B 的竖向位移等于零。

二、计算题：10、求图示结构铰A 两侧截面的相对转角ϕA ，EI = 常数。

qlll /211、求图示静定梁D 端的竖向位移 ∆DV 。

EI = 常数 ，a = 2m 。

a a a10kN/m12、求图示结构E 点的竖向位移。

EI = 常数 。

ll l /32 /3/3q13、图示结构，EI=常数 ，M =⋅90kN m , P = 30kN 。

求D 点的竖向位移。

P 3m3m3m14、求图示刚架B 端的竖向位移。

q15、求图示刚架结点C 的转角和水平位移，EI = 常数 。

q16、求图示刚架中Ｄ点的竖向位移。

EI ＝常数。

l ll/217、求图示刚架横梁中Ｄ点的竖向位移。

EI＝常数。

18、求图示刚架中D点的竖向位移。

E I = 常数。

qll l/2219、求图示结构Ａ、Ｂ两截面的相对转角，EI＝常数。

l/23l/320、求图示结构A、B两点的相对水平位移，E I = 常数。

ll21、求图示结构B点的竖向位移，EI = 常数。

第三章静定结构的位移计算一、判断题：1、虚位移原理等价于变形谐调条件，可用于求体系的位移。

2、按虚力原理所建立的虚功方程等价于几何方程。

3、在非荷载因素(支座移动、温度变化、材料收缩等)作用下，静定结构不产生内力，但会有位移且位移只与杆件相对刚度有关。

4、求图示梁铰 C 左侧截面的转角时，其虚拟状态应取：M =1A. B.C;CM =1M =1C. D.C;C5、功的互等、位移互等、反力互等和位移反力互等的四个定理仅适用于线性变形体系。

6、已知M p、 M k图，用图乘法求位移的结果为：( 1 y1 2 y2 ) / (EI )。

1M p*2*P = 1M =1A BA Cy2BM k y1( a )(b)7、图 a、 b 两种状态中，粱的转角与竖向位移间的关系为：= 。

8、图示桁架各杆 E A 相同，结点 A 和结点 B 的竖向位移均为零。

PAP aBBaa9、图示桁架各杆EA =常数，由于荷载P 是反对称性质的，故结点B 的竖向位移等于零。

二、计算题：10、求图示结构铰 A 两侧截面的相对转角 A ，EI =常数。

qAl l l /211、求图示静定梁 D 端的竖向位移DV。

EI = 常数，a = 2m 。

10kN/mDa a a12、求图示结构 E 点的竖向位移。

EI=常数。

qEl l /3 2 l /3l /313、图示结构，EI= 常数， M 90kN m, P = 30kN 。

求 D 点的竖向位移。

MPA CBD3m 3m 3m14、求图示刚架 B 端的竖向位移。

q2EI BEI l/2Al15、求图示刚架结点 C 的转角和水平位移，EI = 常数。

qBCl/2Al16、求图示刚架中Ｄ点的竖向位移。

EI ＝常数。

Pl/2Dl l17、求图示刚架横梁中Ｄ点的竖向位移。

EI ＝常数。

qDaa a18、求图示刚架中 D 点的竖向位移。

E I = 常数。

qDll l/ 2 l/ 219、求图示结构Ａ、Ｂ两截面的相对转角，EI ＝常数。
