线材安规标准
- 格式:xls
- 大小:25.50 KB
- 文档页数:2

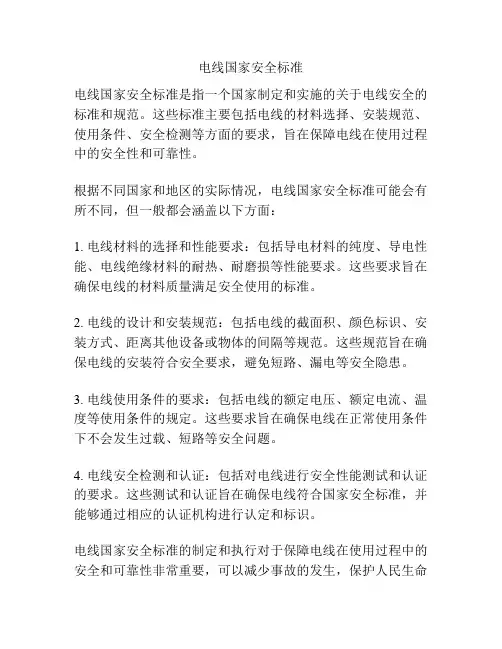

电线国家安全标准
电线国家安全标准是指一个国家制定和实施的关于电线安全的标准和规范。
这些标准主要包括电线的材料选择、安装规范、使用条件、安全检测等方面的要求,旨在保障电线在使用过程中的安全性和可靠性。
根据不同国家和地区的实际情况,电线国家安全标准可能会有所不同,但一般都会涵盖以下方面:
1. 电线材料的选择和性能要求:包括导电材料的纯度、导电性能、电线绝缘材料的耐热、耐磨损等性能要求。
这些要求旨在确保电线的材料质量满足安全使用的标准。
2. 电线的设计和安装规范:包括电线的截面积、颜色标识、安装方式、距离其他设备或物体的间隔等规范。
这些规范旨在确保电线的安装符合安全要求,避免短路、漏电等安全隐患。
3. 电线使用条件的要求:包括电线的额定电压、额定电流、温度等使用条件的规定。
这些要求旨在确保电线在正常使用条件下不会发生过载、短路等安全问题。
4. 电线安全检测和认证:包括对电线进行安全性能测试和认证的要求。
这些测试和认证旨在确保电线符合国家安全标准,并能够通过相应的认证机构进行认定和标识。
电线国家安全标准的制定和执行对于保障电线在使用过程中的安全和可靠性非常重要,可以减少事故的发生,保护人民生命
财产安全。
因此,各国都非常重视电线国家安全标准的制定和执行,并通过相关的法律法规加以监督和管理。
线材行业通用标准规范有哪些线材行业是指生产和销售各种电线电缆的行业。
在线材行业中,有许多通用的标准和规范用于确保产品的质量和安全性。
下面是线材行业通用标准规范的一些例子:1. GB/T 5023-2008《额定电压450/750V及以下铜芯聚氯乙烯绝缘电线电缆》:该标准规定了额定电压为450/750V及以下的铜芯聚氯乙烯绝缘电线电缆的技术要求、试验方法、检验规则和标志、包装、运输和储存等要求。
2. GB/T 3956-2008《电线电缆绝缘和护套材料老化试验方法》:该标准规定了电线电缆绝缘和护套材料的老化试验方法,包括暴露老化试验、热氧老化试验和热水老化试验等。
3. GB/T 5024-2008《额定电压450/750V及以下铝芯聚氯乙烯绝缘电线电缆》:该标准规定了额定电压为450/750V及以下的铝芯聚氯乙烯绝缘电线电缆的技术要求、试验方法、检验规则和标志、包装、运输和储存等要求。
4. GB/T 12706.1-2008《额定电压1kV(Um=1.2kV)到35kV (Um=40.5kV)交联聚乙烯绝缘电力电缆及其附件》:该标准规定了额定电压为1kV到35kV的交联聚乙烯绝缘电力电缆及其附件的技术要求、试验方法、检验规则和标志、包装、运输和储存等要求。
5. GB/T 18380.3-2008《线材产品环境管理要求第3部分:线材产品使用阶段》:该标准规定了线材产品在使用阶段的环境管理要求,包括材料选择、使用环境评估、回收再利用等。
6. GB/T 19666-2005《塑料绝缘和护套挤出机》:该标准规定了塑料绝缘和护套挤出机的基本参数、技术要求、试验方法和检验规则等。
以上只是线材行业通用标准规范的一部分示例,这些标准规范对线材行业的产品质量、安全性和环境保护起到了重要的作用,它们是行业发展和产品质量提升的基础。
目录第一篇UL安规1、TKC常用UL标准编号--------------------------------------------------------- 12、UL简介---------------------------------------------------------------------------- 13、UL电源线------------------------------------------------------------------------- 24、UL共通性要求------------------------------------------------------------------- 35、UL成品试验---------------------------------------------------------------------- 4 5.1 UL1005---------------------------------------------------------------------------- 4 5.2 UL1082---------------------------------------------------------------------------- 7 5.3 UL1083--------------------------------------------------------------------------- 11 第二篇TUV安规1、TUV简介------------------------------------------------------------------------ 132、TUV安规基本概念------------------------------------------------------------ 143、TUV电源线--------------------------------------------------------------------- 154、内配线颜色使用原则--------------------------------------------------------- 175、IEC335-1中的重要条款----------------------------------------------------- 176、安全距离------------------------------------------------------------------------ 207、IEC试验------------------------------------------------------------------------- 218、IEC335-2-3:1993简介-------------------------------------------------------- 239、EN60335-2-9:1990简介------------------------------------------------------ 2710、EN60335-2-15:1990简介--------------------------------------------------- 28第一篇UL安规1.TKC常用UL标准编号UL1005----电熨斗UL1082----液体加热器(咖啡壶、电茶壶)UL1026----煎烤器UL1083----铁板烧2.UL简介2.1 UL:underwriter Laboratories Inc(保险商实验室)该组织成立于1894年,是独立的非牟利性组织,从事涉及公共安全产品方面的测试。
ccc认证线材标准包括以下几种:
1. GB12972矿用橡套软电缆:这种电缆主要用于矿井下的电源传输,具有较高的耐压性能和耐磨性能,能够承受较大的机械外力。
该标准规定了电缆的结构、材料、性能等方面的要求,以确保其安全可靠地应用于矿井下的电源传输。
2. GB12528-2008交流额定电压3KV及以下铁路机车车辆用电缆(电线):这种电缆主要用于铁路机车车辆的控制系统和照明系统等,要求具有较高的耐压性能和绝缘性能。
该标准规定了电缆的尺寸、结构、性能等方面的要求,以确保其能够安全可靠地应用于铁路机车车辆的电源传输。
3. GB5013额定电压450/750V及以下橡皮绝缘电缆:这种电缆主要用于家用电器、办公室设备和工业设备的电源传输,要求具有良好的绝缘性能、耐热性能和抗老化性能。
该标准规定了电缆的材料、结构、尺寸、性能等方面的要求,以确保其能够安全可靠地应用于各种设备的电源传输。
4. GB5023额定电压450/750V及以下聚氯乙烯绝缘电缆电线和软线:这种电缆主要用于家用电器、办公室设备和工业设备的电源传输,要求具有良好的绝缘性能、耐热性能和抗老化性能。
该标准规定了电缆的材料、结构、尺寸、性能等方面的要求,以确保其能够安全可靠地应用于各种设备的电源传输。
以上内容仅供参考,建议查阅国家电线电缆产品安全认证中心官网,获取更全面准确的信息。
电线规格北美线材的线规与国内的表示方法不同,是以“AWG”为单位。
AWG 22------截面积0.5 mm2 AWG 20------ 0.75 mm2AWG 18------截面积1.0 mm2 AWG 16------ 1.5 mm2电源线标识如下:SJT SJTOW 18AWG/3CSPT-2 16AWG/3CSPT = 服务平行的热塑性的(服务性平行的热塑性塑料)HPN = 加热器平行的合成橡胶(加热器平行的橡胶)S = 服务服务性(因而, 大母猪, ST, STW) O -油油性 W –湿的湿 T –热塑性的热塑性塑料SJ = 服务年少者小型服务性(SJO, SJOW, SJT, SJTW) O -油油性 W –湿的湿 T –热塑性的热塑性塑料SV = 服务真空吸尘器吸尘器(SVT, SVO) O -油油性 T –热塑性的热塑性塑料电子线:组不承受机械磨损;组B 承受机械磨损W:潮态环境使用;O:防油;F:防燃料油FT1:垂直燃烧测试;FT2:水平燃烧测试;FT4:垂直燃烧测试(电缆在电缆托盘);FT6:水平燃烧和烟熏测试。
例如:“CSA AWM我90 C 300 V FT1”表示AWM电子线,内部使用,不承受机械损坏,耐温90 C,额定电压:300 V,燃烧等级为FT-1。
1.电源线是指电线与其一端连接的插头或尾插的集合体。
由此可见,电源线分为两部分,电线和插头。
适用于电源线的北美标准为:CSA C22.2没有. 21-95 - 绳索设置和电源灯芯绒衣CSA C22.2没有. 42-99 - 普通使用容器, 附件堵和相似的配线装置UL 498 -附件堵和容器UL 817 -绳索设置和电源灯芯绒衣3. 插头的材料:对于插片来说,要求为铜或铜合金。
至于塑料外壳,所使用的必须是通过CSA或UL认证的塑料,要求最低的阻燃等级为HB级。
4. 测试:电源线的测试可以分为三类,机械、电气和绝缘测试。

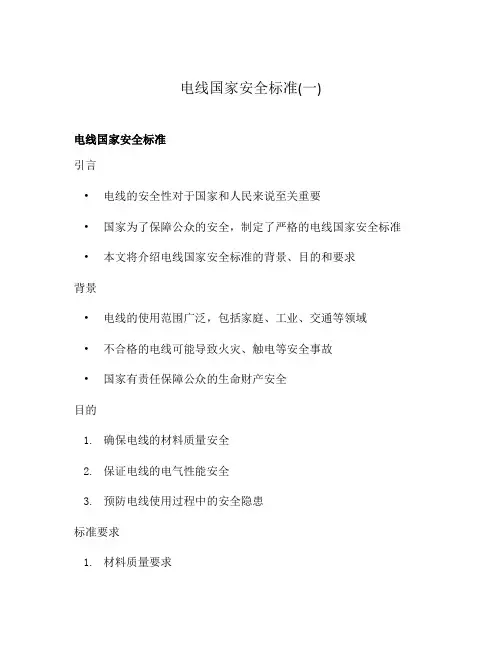

电线国家安全标准(一)
电线国家安全标准
引言
•电线的安全性对于国家和人民来说至关重要
•国家为了保障公众的安全,制定了严格的电线国家安全标准•本文将介绍电线国家安全标准的背景、目的和要求
背景
•电线的使用范围广泛,包括家庭、工业、交通等领域
•不合格的电线可能导致火灾、触电等安全事故
•国家有责任保障公众的生命财产安全
目的
1.确保电线的材料质量安全
2.保证电线的电气性能安全
3.预防电线使用过程中的安全隐患
标准要求
1.材料质量要求
–使用符合国家标准的绝缘和导体材料
–严禁使用劣质、损坏或不合规的材料
2.电气性能要求
–电线应能正常传导电流,并能承受额定电压
–绝缘层应具有足够的耐热、耐压、耐磨损等性能
3.安全隐患预防要求
–电线应采用防火、阻燃设计,以减少火灾可能性
–电线的外观应光滑平整,不得存在毛刺等伤人危险
–严禁使用老化、损坏或不符合标准的电线
结论
•电线国家安全标准为保障公众的生命财产安全做出了重要贡献•所有电线生产商和使用者应严格遵守这些安全标准,确保电线的质量和安全性
•只有合规的电线才能为我们的生活和工作提供可靠保障以上为电线国家安全标准的相关介绍,希望能帮助读者更好地了解电线的安全性要求。
DC线材规格及安规介绍电源线(Flexible Cords and Cables)之安规要求明文规定在CSA标准C22.2 No. 49-98年版中,为使读者在研发制造前能了解相关要求,特此对其标示、结构要求及安全测试三大部份做以下的说明及简介。
标示(Marking)电线上标示(强制性要求):线材上610 mm至少必须出现一次。
1.公司名称(或CSA合约号码、登录过的商标/商名)。
2.温度等级(大于最低温度者必须印在线材上)。
3.线材种类、线径及条数(如SPT-2 16AWGX3C)。
注意:CSA标准中的Non-integral(双层绝缘)不可在线材上标示"NI"字样,此标准只视为结构上的不同而已。
4.燃烧等级(FT1, FT2 或FT4,线材若符合FT4或VW-1可不必标示FT1或FT2,若符合FT1可不标示FT2)。
电线上标示(有以下情况者须印字)VW-1SC是线材的芯线也要通过垂直燃烧实验的意思VW-1是单根线材(成品)通过垂直燃烧实验现在UL 2005年已要求取消VW-1SC印字!1.SJOOW, SOW...等户外用线,温度等级以-40℃标示。
2.具遮蔽者应印上"SHIELDED"。
3.导体如果为钢线,应印上"STEEL CORE"。
4.如果材质为TPE (Thermoplastic Elastomer)时,应印上"TPE insulation and jacket"。
5.SPT-1, SPT-2, SPT-3 和HPN具地线,"Green conductor for Grounding Only" 或"Green conductor with yellow stripes for Grounding Only"。
电线上标示(非强制要求):当客户有以下要求者可印字。
1.电压值。
第1篇一、引言电线作为电力传输的重要载体,其安全性直接关系到人民生命财产安全和社会稳定。
为了确保电线产品的质量,保障电力系统的安全稳定运行,我国制定了一系列电线安全规定标准。
本文将详细介绍电线重要安全规定标准的相关内容。
一、电线产品分类及标准1. 电缆电缆是电线产品中的一种,按照绝缘材料、导体材料、结构形式、用途等不同特点,可分为以下几类:(1)按照绝缘材料分类:聚氯乙烯(PVC)绝缘电缆、聚乙烯(PE)绝缘电缆、交联聚乙烯(XLPE)绝缘电缆等。
(2)按照导体材料分类:铜导体电缆、铝导体电缆、钢导体电缆等。
(3)按照结构形式分类:单芯电缆、多芯电缆、屏蔽电缆、护套电缆等。
(4)按照用途分类:电力电缆、控制电缆、通信电缆、信号电缆、矿用电缆等。
电缆相关标准主要包括:GB/T 5023-2008《额定电压450/750V及以下聚氯乙烯绝缘电缆》:规定了额定电压为450/750V及以下聚氯乙烯绝缘电缆的种类、结构、技术要求和试验方法。
JB/T 8734-2016《额定电压450/750V及以下聚氯乙烯绝缘电缆电线和软线》:规定了额定电压450/750V及以下聚氯乙烯绝缘电缆电线和软线的各类型号、规格、技术要求、检验方法和适用范围。
2. 电线电线是指用于传输和分配电能的导线,按照绝缘材料、导体材料、结构形式等不同特点,可分为以下几类:(1)按照绝缘材料分类:聚氯乙烯(PVC)绝缘电线、聚乙烯(PE)绝缘电线、交联聚乙烯(XLPE)绝缘电线等。
(2)按照导体材料分类:铜导体电线、铝导体电线、钢导体电线等。
(3)按照结构形式分类:单芯电线、多芯电线、屏蔽电线、护套电线等。
电线相关标准主要包括:GB/T 19666-2019《额定电压450/750V及以下聚氯乙烯绝缘电缆电线和软线》:规定了额定电压450/750V及以下聚氯乙烯绝缘电缆电线和软线的各类型号、规格、技术要求、检验方法和适用范围。
GB/T 5023-2008《额定电压450/750V及以下聚氯乙烯绝缘电缆》:规定了额定电压为450/750V及以下聚氯乙烯绝缘电缆的种类、结构、技术要求和试验方法。
第一章总则第一条为了加强线材厂的安全生产管理,保障职工生命财产安全,防止和减少生产安全事故,根据《中华人民共和国安全生产法》及相关法律法规,结合我厂实际情况,特制定本规章制度。
第二条本规章制度适用于线材厂所有职工、管理人员及外来工作人员。
第三条线材厂安全生产管理工作遵循“安全第一、预防为主、综合治理”的方针。
第四条线材厂各级领导和全体职工必须牢固树立“安全发展”理念,增强安全生产意识,严格遵守安全生产法律法规和本规章制度。
第二章组织机构与职责第五条线材厂成立安全生产委员会,负责全厂安全生产工作的领导和决策。
第六条安全生产委员会下设安全生产办公室,负责安全生产日常管理工作。
第七条各部门、车间、班组应设立安全生产责任人,负责本部门、车间、班组安全生产工作的组织实施。
第八条安全生产办公室的主要职责:(一)贯彻落实国家安全生产法律法规和方针政策;(二)制定、修订和完善安全生产规章制度;(三)组织开展安全生产教育培训;(四)监督检查安全生产措施落实情况;(五)组织事故调查处理和统计分析;(六)提出安全生产奖惩意见。
第三章安全生产教育培训第九条线材厂应定期对职工进行安全生产教育培训,提高职工安全生产意识和技能。
第十条新职工上岗前必须接受岗前安全生产教育培训,考试合格后方可上岗。
第十一条定期组织职工参加安全生产知识竞赛、技能比武等活动,提高职工安全生产素质。
第四章安全生产责任制第十二条线材厂实行安全生产责任制,明确各级领导和职工的安全职责。
第十三条线材厂法定代表人是安全生产第一责任人,对本单位安全生产工作全面负责。
第十四条各部门、车间、班组负责人对本部门、车间、班组安全生产工作负直接责任。
第十五条职工对本岗位安全生产工作负直接责任。
第五章安全生产措施第十六条线材厂应建立健全安全生产规章制度,明确安全生产操作规程。
第十七条严格执行设备维护保养制度,确保设备安全运行。
第十八条加强现场安全管理,严格执行“三同时”原则,即安全设施与主体工程同时设计、同时施工、同时投入使用。
生产电线安全规范
电线的生产是一项非常重要的工艺,为了确保电线的质量和使用安全,需要遵守以下生产电线的安全规范:
1. 材料选择:选择符合国家标准的电线原材料,如铜、铝等。
严禁使用废旧电线材料、劣质材料或违规添加的材料。
2. 设备安全:工厂应使用符合国家标准的生产设备,定期进行设备检查和维护,确保设备的安全可靠性。
3. 生产环境:电线生产车间应保持清洁、整洁,避免杂物积存,确保通风良好。
4. 生产工艺:制定科学合理的工艺流程,严格按照标准操作。
严禁违规操作、偷工减料等行为。
5. 安全防护措施:工人在操作过程中应戴好安全帽、安全手套等个人防护装备,避免受伤。
6. 电线质量检验:生产过程中需要进行严格的质量检验,确保电线的导电性能、绝缘性能、耐热性能等符合相关标准。
7. 包装运输:将生产好的电线进行标准化包装,确保在运输过程中不受损坏,避免因破损导致的安全隐患。
8. 质量记录:对每一批次的电线都要进行质量记录,包括原材料质量、加工工艺、质量检验等,便于追溯和质量追踪。
9. 员工培训:工厂应定期对员工进行安全培训,提高员工的安全意识和操作技能,减少人为失误。
10. 异常情况处理:一旦发现生产过程中的异常情况,应立即停工处理,确保不会对电线质量和员工安全造成影响。
生产电线的安全规范是保障电线质量和使用安全的重要措施,只有严格遵守这些规范,才能生产出质量可靠、安全可靠的电线产品。
DC线材规格及安规介绍欧阳引擎(2021.01.01)电源线 (Flexible Cords and Cables)之安规要求明文规定在CSA标准C22.2 No. 49-98年版中,为使读者在研发制造前能了解相关要求,特此对其标示、结构要求及安全测试三大部份做以下的说明及简介。
标示 (Marking) 电线上标示(强制性要求):线材上610 mm至少必须出现一次。
1.公司名称(或CSA合约号码、登录过的商标/商名)。
2.温度等级(大于最低温度者必须印在线材上)。
3.线材种类、线径及条数(如SPT-2 16AWGX3C)。
注意:CSA标准中的Non-integral(双层绝缘)不可在线材上标示"NI"字样,此标准只视为结构上的不同而已。
4.燃烧等级(FT1, FT2 或FT4,线材若符合FT4或VW-1可不必标示FT1或FT2,若符合FT1可不标示FT2)。
电线上标示 (有以下情况者须印字)VW-1SC是线材的芯线也要通过垂直燃烧实验的意思VW-1是单根线材(成品)通过垂直燃烧实验现在UL 2005年已要求取消VW-1SC印字!1.SJOOW, SOW...等户外用线,温度等级以-40℃标示。
2.具遮蔽者应印上"SHIELDED"。
3.导体如果为钢线,应印上"STEEL CORE"。
4.如果材质为TPE (Thermoplastic Elastomer)时,应印上"TPE insulation and jacket"。
5.SPT-1, SPT-2, SPT-3 和HPN具地线,"Green conductor for Grounding Only" 或 "Green conductorwith yellow stripes for Grounding Only"。
电线上标示(非强制要求):当客户有以下要求者可印字。
