建筑垂直度监测方案建筑垂直度监测方案引言:建筑垂直度是指建筑物在垂直方向上的偏差程度,直接关系到建筑物的结构稳定性和安全性。
监测建筑物的垂直度对于及早发现建筑物的变形、裂缝等问题具有重要意义,并可以采取相应的措施进行修复和维护。
针对建筑垂直度监测的需求,本文将详细介绍建筑垂直度监测方案,包括监测目的、监测方法、监测周期、数据处理与分析等内容,以期为相关人员提供有益的参考和指导。
一、监测目的:1. 掌握建筑物在垂直方向上的偏差程度,及时发现和解决建筑物的变形问题;2. 监测建筑物的变形情况,为建筑物的维护和修复提供依据;3. 评估建筑物在使用过程中的稳定性和安全性。
二、监测方法:1. 激光测距法:利用激光仪测量建筑物中不同高度的点到基准点的垂直距离,通过计算两点之间的距离差来判断建筑物在垂直方向上的偏差程度;2. 光学测量法:利用测量仪器进行光学测量,通过观察建筑物中的标志点在测量时的位置变化来评估建筑物的垂直度;3. 摄影测量法:通过摄影测量仪器拍摄建筑物的照片,并利用图像处理技术进行建筑物的变形分析,从而得出建筑物的垂直度。
三、监测周期:1. 初次监测:在建筑物完工后进行初次监测,以确定建筑物的初始垂直度;2. 常规监测:建议每年进行一次常规监测,以了解建筑物在使用过程中的变形情况;3. 特殊监测:在以下情况下,需进行特殊监测,包括地震、强风、大雨等自然灾害发生后,或建筑物发生重大修复、改造、扩建等情况。
四、数据处理与分析:1. 数据采集:使用监测设备进行数据采集,确保数据的准确性和可靠性;2. 数据处理:根据采集到的数据进行处理,包括数据的去噪、平滑和校正等操作;3. 数据分析:对处理后的数据进行分析,可以采用统计学方法,如均值、标准差、方差等,来评估建筑物垂直度的稳定性和变化程度;4. 结果报告:根据数据分析结果,生成监测报告,详细描述建筑物的垂直度情况,并提出相应的建议和措施。
结论:建筑垂直度监测方案是确保建筑物结构稳定性和安全性的重要措施之一。

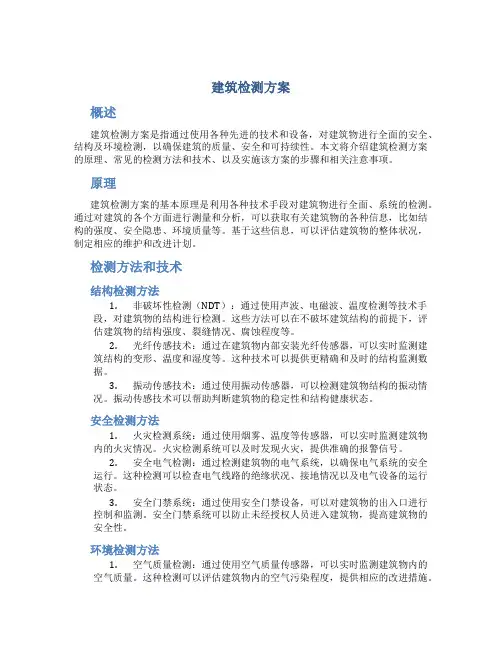

建筑检测方案概述建筑检测方案是指通过使用各种先进的技术和设备,对建筑物进行全面的安全、结构及环境检测,以确保建筑的质量、安全和可持续性。
本文将介绍建筑检测方案的原理、常见的检测方法和技术、以及实施该方案的步骤和相关注意事项。
原理建筑检测方案的基本原理是利用各种技术手段对建筑物进行全面、系统的检测。
通过对建筑的各个方面进行测量和分析,可以获取有关建筑物的各种信息,比如结构的强度、安全隐患、环境质量等。
基于这些信息,可以评估建筑物的整体状况,制定相应的维护和改进计划。
检测方法和技术结构检测方法1.非破坏性检测(NDT):通过使用声波、电磁波、温度检测等技术手段,对建筑物的结构进行检测。
这些方法可以在不破坏建筑结构的前提下,评估建筑物的结构强度、裂缝情况、腐蚀程度等。
2.光纤传感技术:通过在建筑物内部安装光纤传感器,可以实时监测建筑结构的变形、温度和湿度等。
这种技术可以提供更精确和及时的结构监测数据。
3.振动传感技术:通过使用振动传感器,可以检测建筑物结构的振动情况。
振动传感技术可以帮助判断建筑物的稳定性和结构健康状态。
安全检测方法1.火灾检测系统:通过使用烟雾、温度等传感器,可以实时监测建筑物内的火灾情况。
火灾检测系统可以及时发现火灾,提供准确的报警信号。
2.安全电气检测:通过检测建筑物的电气系统,以确保电气系统的安全运行。
这种检测可以检查电气线路的绝缘状况、接地情况以及电气设备的运行状态。
3.安全门禁系统:通过使用安全门禁设备,可以对建筑物的出入口进行控制和监测。
安全门禁系统可以防止未经授权人员进入建筑物,提高建筑物的安全性。
环境检测方法1.空气质量检测:通过使用空气质量传感器,可以实时监测建筑物内的空气质量。
这种检测可以评估建筑物内的空气污染程度,提供相应的改进措施。
2.噪音检测:通过使用噪音传感器,可以检测建筑物周围的噪音水平。
这种检测可以帮助评估建筑物对噪音的隔离效果,提供相应的噪音控制措施。
高大模板工程监测方案一、项目概况高大模板工程是一种常见的建筑施工工艺,通常用于建筑物的混凝土浇筑,以及其他需要定型和支撑的工程。
在施工过程中,需要对模板工程进行监测,以确保施工质量,保障施工安全,减少施工风险。
本方案针对高大模板工程的监测情况,制定了完整的监测方案,包括监测内容、监测方法、监测周期、监测标准等,以期达到最佳的监测效果。
二、监测内容1. 模板结构的监测首先,我们需要对模板结构进行监测,包括模板的搭建情况、支撑情况、固定情况等。
这些都是确保模板工程稳定、牢固的关键因素,需及时监测以发现问题并进行处理。
2. 模板表面的监测其次,对模板表面进行监测也十分重要,我们需要检查表面平整度、表面是否有裂缝、变形等情况,以保障混凝土浇筑的质量。
3. 模板拆除前后的监测最后,还需对模板拆除前后进行监测,主要关注拆除后构件的表面是否完好、是否受损等情况,以确保施工后的质量和安全。
三、监测方法1. 监测仪器的选择为了对上述监测内容进行准确、全面的监测,我们需要选择合适的监测仪器。
比如,对模板结构的监测可采用激光测距仪、测角仪等;对模板表面的监测可采用平整度测量仪、裂缝计等;对模板拆除前后的监测可采用超声波测厚仪、电子测斜仪等。
2. 监测程序的制定在使用监测仪器的时候,还需要制定详细的监测程序,包括监测点的设置、监测频次、监测方法等,以保障监测的准确性和全面性。
3. 监测数据的处理得到监测数据后,需要对数据进行处理和分析,以获得准确的监测结果。
比如,对模板结构的监测数据可以进行比对和分析,找出结构的变化情况;对模板表面的监测数据可以进行检测并生成报告,以反映表面的情况。
四、监测周期监测周期是保障监测效果的关键因素之一。
一般来说,对模板工程的监测应该在以下几个时段进行:1. 模板结构的监测应该在模板搭建完毕后进行,并在混凝土浇筑前后进行。
2. 模板表面的监测应该在模板搭建完毕后进行,并在混凝土浇筑前后进行。
城市轨道交通工程建筑物开裂处理施工方案目录一、工程概况 (3)二、建筑物裂缝监测情况及数据分析 (3)三、建筑物裂缝加固拟采用的主要技术规范、规程: (5)四、建筑物裂缝加固范围、方式及原则: (5)五、建筑物地面裂缝加固施工工艺及措施 (5)六、建筑物墙面裂缝加固施工工艺及措施 (7)七、建筑物裂缝加固施工质量控制: (8)八、施工安全要求 (9)九、资源配置 (9)一、工程概况地铁站位于××市××区商业,呈南北向布置。
××站为地下三层岛式站台车站,与××地铁×号线××站换乘,目前×号线已经开通运营。
拟建×号线××站有效中心里程为DK23+051.914,车站起始里程为DK22+962.217,终点里程为DK23+140.317,车站全长511.839m。
二、建筑物裂缝监测情况及数据分析为实时监测建筑物裂缝的变形情况,根据监理单位要求,我部自2017年3月23日开始对建筑物裂缝进行观测,对重点部位裂缝进行了加密量测,并形成了量测记录和分析记录。
建筑物裂缝监测及数据分析情况如下:建筑物裂缝检测情况建筑物裂缝检测情况附表1 建筑物裂缝观测情况及数据分析建筑名称裂缝所在楼层裂缝编号裂缝测量初始值(mm)截止7月13日裂缝测量值(mm)累计变化值(mm) 3月23日7月13日3月23日~7月13日524栋8层L8-1 23.5 26.41 2.91 L8-2 23.85 25.59 1.242017年3月23日~7月31日共计布设完成建筑物裂缝监测数量26个,累计监测天数为131天。
建筑物裂缝变形最大为524栋L8-1测点,累计变化值为2.91mm。
三、建筑物裂缝加固拟采用的主要技术规范、规程:1、《混凝土结构加固技术规范》GB 50367 - 20062、《聚硫建筑密封胶》JC/T483-20063、施工验收规范与质量要求4、与本工程有关的法律法规、施工规范及其它技术要求四、建筑物裂缝加固范围、方式及原则:加固范围:对‘×××大厦’、‘524栋’两座建筑物进行变形监测的26条裂缝以及建筑物结构面新发现的裂缝进行加固处理。
基坑监测监控方案土方开挖施工期间,应对基坑支护结构受力和变形、周边建筑物、重要道路及地下管线等保护对象进行系统的监测。
通过监测,可以及时掌握基坑开挖过程中支护结构的实际状态及周边环境的变化情况,做到及时预报,为基坑边坡和周边环境的安全与稳定提供监控数据,防患于未然;通过监测数据与设计参数的对比,可以分析设计的正确性与合理性,科学合理地安排下一步工序,必要时及时修改设计,使设计更加合理,施工更加安全。
一、监测频率1坡顶水平位移监测:基坑开挖前3步深度在5m以内,可每2d观测一次,基坑开挖至5m以下及基坑开挖完成后一周内,每天观测一次。
基坑开挖至基底后一周后无明显位移时,可适当延长观测周期,每5~IOd 观测一次。
2、坡顶垂直位移及建筑物沉降观测:在基坑降水时和在基坑土开挖过程中应每天观测一次。
混凝土底板浇完IOd以后,可每2~3d观测一次,直至地下室顶板完工和水位恢复。
此后可每周观测一次至回填土完工。
3、当出现下列情况之一时,应进一步加强监测,缩短监测时间间隔,加密观测次数,并及时向施工、监理和设计人员报告监测结果:(1)监测项目的监测值达到报警标准;(2)基坑及周围环境中大量积水、长时间连续降雨、市政管线出现泄漏;(3)基坑附近地面荷载突然加大;(4)临近的建筑物或地面突然出现大量沉降、不均匀沉降或严重开裂。
4、当有危险事故征兆时,应连续监测。
二.监控报警1基坑及支护结构监控报警值以累计变化量和变化速率两个值控制,累计变化量的报警指标不应超过设计限制。
2、本基坑坡顶水平位移报警值设为25mm,水平位移速率报警值设为连续三日大于2mm∕d o3、周围建筑物报警值以累计变形量、变形速率、差异变形量并结合裂缝观测确定。
4、本基坑周围建筑物沉降报警值设为15mm,倾斜报警值设为IOmm,倾斜速率报警值设为连续三日大于Imm/55、当出现下列情况时,应立即报警:6、周围建筑物砌体部分出现宽度大于1.5mm的变形裂缝;7、附近地面出现宽度大于IOmm的裂缝;三、紧急预案1、基坑开挖和喷锚支护施工过程中,由于破坏了土层中的原有的应力平衡,坡面肯定会发生变形,直到达到新的平衡。
建设工程建筑变形测量监测方案早上九点,阳光透过窗帘的缝隙洒在办公桌上,我开始构思这份“建设工程建筑变形测量监测方案”。
这样的方案我已经写了十年,每一次都是全新的挑战,但也充满了熟悉的节奏感。
一、项目背景及目标这个项目位于繁华的市区,一栋高达50层的大厦,它的建设牵动着无数人的心。
我们的目标很简单,确保在整个建设过程中,建筑物的变形在可控范围内,避免因变形过大导致的安全问题。
二、监测内容1.建筑物的垂直度:这是最基础的监测内容,我们要确保大厦垂直于地面,不倾斜。
2.结构位移:随着施工的进行,建筑物的结构可能会发生微小的位移,我们需要实时掌握这些数据。
3.基础沉降:这是关键中的关键,基础沉降过大,整个建筑物的安全性都会受到影响。
4.地面裂缝:地面裂缝的出现往往预示着更大的安全隐患,我们要密切关注。
三、监测方法1.采用全站仪进行垂直度和结构位移的测量,这是一种高效、精确的测量方法。
2.使用水准仪和测量进行基础沉降和地面裂缝的监测,它们能提供连续、实时的数据。
3.搭建一个数据采集和处理系统,将所有监测数据实时传输到电脑,方便我们分析和处理。
四、监测频率1.在施工初期,每周进行一次全面监测,确保建筑物的变形在可控范围内。
2.在施工中期,每两周进行一次全面监测,此时建筑物的变形趋势已经比较明显。
3.在施工后期,每月进行一次全面监测,直至工程结束。
五、数据处理与分析1.收集到的数据会先经过初步的筛选和清洗,去除无效和异常数据。
2.对有效数据进行统计分析,绘制出变形曲线图,直观地展示建筑物的变形情况。
3.根据变形曲线图,预测建筑物的变形趋势,为后续的施工提供参考。
六、预警与应对措施1.当监测数据超过预警阈值时,立即启动预警机制,通知相关部门和人员。
2.针对不同类型的变形,采取相应的应对措施。
如垂直度偏差过大,及时调整施工方案;基础沉降过大,加强地基处理等。
3.定期对监测系统进行检查和维护,确保其正常运行。
七、成果提交1.在工程结束后,整理所有监测数据和分析报告,形成一份完整的“建设工程建筑变形测量监测报告”。

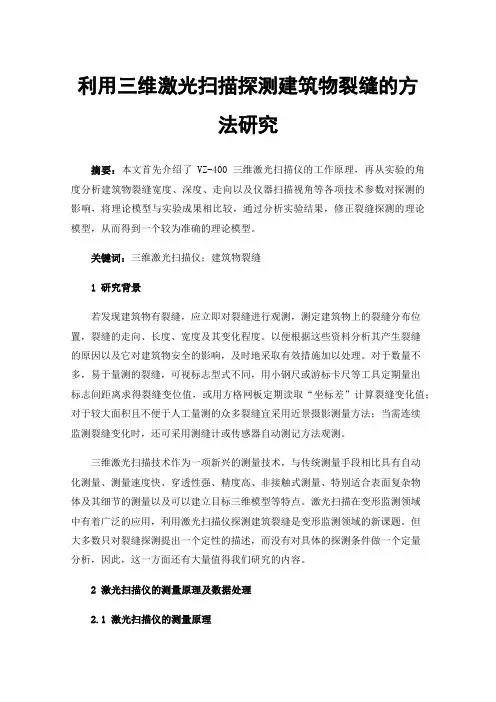

利用三维激光扫描探测建筑物裂缝的方法研究摘要:本文首先介绍了VZ-400三维激光扫描仪的工作原理,再从实验的角度分析建筑物裂缝宽度、深度、走向以及仪器扫描视角等各项技术参数对探测的影响,将理论模型与实验成果相比较,通过分析实验结果,修正裂缝探测的理论模型,从而得到一个较为准确的理论模型。
关键词:三维激光扫描仪;建筑物裂缝1研究背景若发现建筑物有裂缝,应立即对裂缝进行观测,测定建筑物上的裂缝分布位置,裂缝的走向、长度、宽度及其变化程度。
以便根据这些资料分析其产生裂缝的原因以及它对建筑物安全的影响,及时地采取有效措施加以处理。
对于数量不多,易于量测的裂缝,可视标志型式不同,用小钢尺或游标卡尺等工具定期量出标志间距离求得裂缝变位值,或用方格网板定期读取“坐标差”计算裂缝变化值;对于较大面积且不便于人工量测的众多裂缝宜采用近景摄影测量方法;当需连续监测裂缝变化时,还可采用测缝计或传感器自动测记方法观测。
三维激光扫描技术作为一项新兴的测量技术,与传统测量手段相比具有自动化测量、测量速度快、穿透性强、精度高、非接触式测量、特别适合表面复杂物体及其细节的测量以及可以建立目标三维模型等特点。
激光扫描在变形监测领域中有着广泛的应用,利用激光扫描仪探测建筑裂缝是变形监测领域的新课题。
但大多数只对裂缝探测提出一个定性的描述,而没有对具体的探测条件做一个定量分析,因此,这一方面还有大量值得我们研究的内容。
2激光扫描仪的测量原理及数据处理2.1激光扫描仪的测量原理一套完整的三维激光扫描系统由扫描仪、控制中心、电源组成。
三维激光扫描仪的测量介质是由自身发射的一组激光束,该系统包括激光测距系统和激光扫描系统,仪器以极高的速度发射激光束,按照一定顺序扫描观测区域,然后返回包括距离、天顶距、斜率和反射率等信息,通过这些信息,仪器便可测出被测物体某一点的三维坐标信息。
通过对采集到的所有三维坐标信息进行排序整理,即可得到三维激光扫描的成果,即点云。
**工程基坑监测方案编制人:审核人:审批人:编制单位:*******公司编制日期:**年**月**日目录(一)、工程概况 (1)(二)、监测依据 (1)(三)、监测目的 (2)(四)、监测范围、项目 (2)(五)、监测点的布置 (2)(六)、监测警戒值及精度 (4)(七)、监测方法及要求 (6)(八)、监测仪器设备及人员 (7)(九)、监测频率 (8)(十)、异常情况下的监测措施 (8)(十一)、数据记录、处理及监测成果 (9)(十二)、基坑监测及沉降观测成果质量保证措施 (9)(十三)、安全文明施测 (11)(十四)、所需要的配合工作 (13)附录A、监测单位资质概况 (14)(一)、工程概况本工程为**工程,位于**,基坑及地下结构施工时需要进行基坑支护,本项目采用自然放坡及土钉墙支护形式。
根据规范和支护设计图纸的要求,基坑需进行支护结构水平位移、支护结构竖向位移、周边地表竖向位移、周边地表及建筑裂缝、临近建筑沉降、深层水平位移、围墙变形。
该基坑基坑监测期间应定期进行巡视检查,巡视检查内容包括:1、支护结构:(1)支护结构成型质量;(2)墙后土体有无裂缝、沉陷及滑移;2、施工工况:(1)开挖后暴露的土质情况与岩土勘察报告有无差异;(2)基坑开挖分段长度、分层厚度及支锚设置是否与设计要求一致;(3)场地地表水状况是否正常;(4)基坑周边地面有无超载;3、周边环境(1)地下管道有无破损、泄露情况;(2)周边建筑有无新增裂缝出现;(3)周边道路(地面)有无裂缝、沉陷;(4)邻近基坑及建筑的施工变化情况;4、监测设施(1)基准点、监测点完好状况;(2)有无影响观测工作的障碍物;(3)监测元件的完好及保护情况。
5、根据设计要求或当地经验确定的其他巡视检查内容。
巡视检查如发现异常和危险情况,应及时通知建设方及其他相关单位。
(二)、监测依据1、《国家一、二等水准测量规范》(GB/T12897-2006)2、《建筑地基基础设计规范》(GB50007-2011)3、《工程测量标准》(GB50026-2020)4、《建筑基坑工程监测技术标准》(GB50497-2019)5、《建筑变形测量规范》(JGJ8-2016)6、《建筑基坑支护技术规程》(JGJ120-2012)7、设计图纸及相关技术资料(三)、监测目的在基坑施工期间,须周期性的对基坑变形情况、周边建筑物和周边地表情况进行监测,及时发现隐患,并根据监测成果相应地及时调整施工速率及采取相应措施,确保施工安全快捷、经济合理。
墙体工程质量问题检测方案一、引言墙体工程是建筑工程中的重要组成部分,其质量直接关系到建筑物的安全和使用性能。
因此,对墙体工程的质量进行检测是至关重要的。
本文将从墙体工程的质量问题进行分析,探讨墙体工程质量问题的检测方案。
二、墙体工程质量问题分析1. 施工工艺不规范在墙体工程的施工过程中,如果工人的施工工艺不规范,容易导致墙体出现裂缝、空鼓等问题,影响墙体的使用性能和美观度。
2. 材料质量不合格墙体工程所使用的材料如果质量不合格,如砖块、水泥等,容易导致墙体出现开裂、变形等问题,同时影响墙体的承重性能。
3. 设计不合理如果墙体工程的设计不合理,如墙体的尺寸、加固钢筋等设计不合理,容易导致墙体在后期使用中出现质量问题。
4. 环境因素影响在墙体工程的施工过程中,受到环境因素的影响,如气候、温度等,也容易导致墙体工程出现质量问题。
三、墙体工程质量问题检测方案1. 施工过程监控在墙体工程的施工过程中,建立施工过程的监控体系,密切监测施工现场的环境和施工工人的操作,及时发现并纠正施工误差,确保施工质量。
2. 材料质量把关对于墙体工程所使用的材料,严格把关其质量,确保所有材料均符合国家标准,并对材料的性能进行必要的测试和检验。
3. 设计审核对于墙体工程的设计,进行严格的审核,确保设计合理、科学,满足建筑物的使用性能和安全要求。
4. 环境因素控制在墙体工程施工现场,加强对环境因素的控制,如加强施工现场的防尘、防水设施,确保环境因素不对施工质量造成影响。
四、墙体工程质量问题检测方法1. 目视检测在墙体完工后,对墙体进行目视检测,发现裂缝、空鼓、变形等质量问题,及时进行修复。
2. 声测法检测通过声测法对墙体进行检测,通过振动的声音来判断墙体是否存在裂缝或空鼓等问题。
3. 探伤检测利用探伤仪器对墙体进行检测,发现墙体内部是否存在裂缝、空鼓等问题。
4. 张拉试验通过对墙体进行张拉试验,来检测墙体的承载能力和抗震性能。
五、墙体工程质量问题检测经验分享1. 加强质量管理在墙体工程的施工过程中,加强质量管理,建立质量管理体系,确保施工过程和施工质量的合规性。

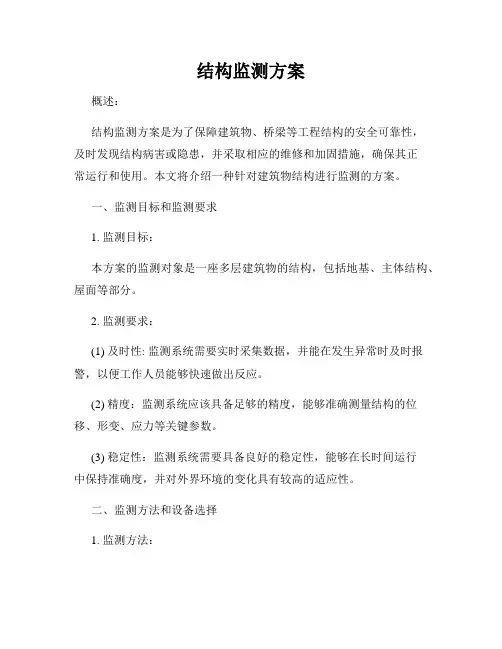

结构监测方案概述:结构监测方案是为了保障建筑物、桥梁等工程结构的安全可靠性,及时发现结构病害或隐患,并采取相应的维修和加固措施,确保其正常运行和使用。
本文将介绍一种针对建筑物结构进行监测的方案。
一、监测目标和监测要求1. 监测目标:本方案的监测对象是一座多层建筑物的结构,包括地基、主体结构、屋面等部分。
2. 监测要求:(1) 及时性: 监测系统需要实时采集数据,并能在发生异常时及时报警,以便工作人员能够快速做出反应。
(2) 精度:监测系统应该具备足够的精度,能够准确测量结构的位移、形变、应力等关键参数。
(3) 稳定性:监测系统需要具备良好的稳定性,能够在长时间运行中保持准确度,并对外界环境的变化具有较高的适应性。
二、监测方法和设备选择1. 监测方法:(1) 巡检法:每隔一段时间,工作人员对结构进行巡查,观察有无明显裂缝、变形等病害。
(2) 传感器监测法:通过安装位移传感器、应变计等设备,实时检测结构的位移、应变等参数。
2. 设备选择:(1) 位移传感器:可选用拉线式位移传感器、激光位移传感器等,以测量结构的位移变化。
(2) 应变计:可选用电阻应变计、光纤应变计等,以测量结构的应变情况。
(3) 监测系统:选择一套完善的监测系统,包括数据采集、数据传输、数据处理等功能。
三、监测方案的实施步骤1. 方案制定:制定监测方案,明确监测目标、要求和方法。
2. 设备安装:根据监测方案,选择适当的设备,并确保设备正确安装在合适的位置。
3. 监测系统搭建:搭建监测系统,包括数据采集、传输、处理和报警等功能。
4. 监测数据分析:对采集到的数据进行分析处理,得到结构的运行状态、变形情况等信息。
5. 异常报警:当监测数据超过预设阈值时,及时发出报警信号,以便及时采取紧急措施。
6. 维护保养:定期对监测设备进行维护保养,确保其正常运行。
结论:结构监测方案是确保建筑物结构安全的重要手段,其实施步骤包括制定方案、设备安装、监测系统搭建、数据分析、异常报警和维护保养。
房屋安全动态监测技术方案房屋安全管理动态监测实施方案XXX2017年2月6日目录一、项目概述1.1 项目背景近年来,房屋倒塌事故频发,给人们的生命财产安全带来了巨大威胁。
而这些事故的原因往往是由于建筑物长期使用、维护不当、自然灾害等多种因素造成的。
因此,为了保障人们的生命财产安全,我们需要采取一系列的预防措施。
1.2 既有建筑物房屋倒塌事故预防措施在既有建筑物中,房屋变形是导致房屋倒塌的主要原因之一。
因此,我们需要建立房屋变形动态监测安全管理系统,及时掌握房屋变形情况,采取相应的措施,保障房屋的安全。
二、房屋变形动态监测安全管理系统简介2.1 系统模式房屋变形动态监测安全管理系统采用无线传感器网络技术,通过传感器对房屋变形进行实时监测,并将监测数据传输到云端服务器进行存储和分析。
同时,系统还可以通过手机APP等方式向用户发送预警信息,提醒用户及时采取措施,避免房屋倒塌事故的发生。
该系统具有监测精度高、实时性强、安装方便等特点,可以有效地保障房屋的安全。
2.2 房屋安全前期调查在进行房屋变形移动巡检之前,需要进行房屋安全前期调查。
这个调查的目的是为了确定房屋的基本情况,包括房屋的结构、材料、年限等信息。
这个调查还需要考虑周围环境的影响,例如地质条件、气象情况等。
通过这个调查,可以为后续的移动巡检提供基础数据和参考依据。
2.3 房屋变形移动巡检、实时监测实施方案设计2.3.1 移动巡检方案设计移动巡检方案设计是为了在实际操作中,保证巡检的全面性和有效性。
首先需要确定巡检的范围和周期,然后确定巡检的路线和时间。
在巡检过程中,需要注意的是对异常情况的及时记录和处理。
最后,巡检数据需要及时上传到房屋安全管理平台,以便后续的数据分析和预警。
2.3.2 实时监测方案设计实时监测方案设计是为了对房屋变形情况进行实时监测,及时发现异常情况并采取相应的措施。
在实时监测方案设计中,需要选择合适的监测设备和监测点位,并确定监测数据的采集周期和传输方式。
目录一、项目分析 (2)1、工程概况 (2)2、项目内容特点 (2)3、编制依据 (2)二、监测服务实施总体方案 (3)1、监测的主要内容和范围 (3)2、监测点布设 (3)3、拟投入的仪器设备 (4)4、现场巡视检查 (4)5、沉降监测 (5)6、水平位移监测 (8)7、裂缝监测 (9)三、监测服务实施策略与技术流程 (10)1、服务策略 (10)2、监测流程 (10)2.1信息化监测 (10)2.2报警及监测工作III级管理措施 (11)3、成果反馈 (12)2.1定性反馈方法 (12)2.2定量反馈方法 (12)四、监测服务实施安全控制措施 (13)1、24小时动态监测机制 (13)2、突发事件的监测应急预案 (13)五、监测服务实施进度控制措施 (14)1、项目的重点难点问题 (14)2、合理化建议 (14)六、监测服务实施质量控制措施 (15)1、组织机构 (15)2、保证措施 (15)监测方案一、项目分析1、工程概况本项目名称为加压站新建工程,包含加压泵房、变电所、清水池、吸水井、加氯间、物资仓库及其他建筑。
工程位于武汉市东湖新技术开发区与同力路交汇处,地面高程为38.70~48.26米,场地复杂程度为二级,地基复杂程度为二级。
2、项目内容特点本项目场平施工多为挖方地基,场平后在工程场地东侧、南侧、西侧形成三面边坡,边坡高度达0.5~6.5米左右,(1)边坡监测的必要性边坡滑坡是安全生产的重大隐患之一。
露天边坡的稳定与否,不仅直接关系到工程项目能否正常生产,还会引起周边地区的滑坡和塌陷,影响周边地区的地质基础的稳定性,影响周边居民的生产生活和交通等方面。
因此有必要利用物联网、云计算、大数据分析等先进技术,建立了边坡安全监测系统,为边坡日常养护、管理和监测提供了科学的依据。
(2)边坡监测的主要目的●实现老边坡整治或新边坡施工的信息化设计与施工;●判断边坡的滑动性、滑动范围及发展趋势;●检验边坡整治的效果;●为滑坡理论和边坡设计方法的研究结累数据。
建筑加固检测方案建筑加固检测方案是确保建筑结构安全的重要措施之一。
在建筑物使用一段时间后,可能会出现结构老化、损坏或承重能力下降的情况。
为了防止可能导致建筑事故或塌陷的潜在危险,建筑加固检测方案应该定期进行。
本文将详细介绍一个建筑加固检测方案,包括检测的目的、方法和步骤。
一、检测目的:1.评估建筑结构的现状和安全性能,确定是否需要进行加固措施;2.检查建筑材料是否存在腐蚀、破损等问题,以及结构是否存在裂缝、变形等情况;3.评估建筑结构的承重能力是否还满足设计要求,如果不满足,确定需要进行的加固方式;4.为建筑维护和修复工作提供数据支持,保障建筑的正常使用。
二、检测方法:1.目视检查:通过肉眼观察建筑外观、结构部件和附着部位,检查是否有明显的损伤、裂缝、腐蚀等问题;2.结构性能测试:通过使用结构性能测试仪器,如应变计、位移计、荷载测试仪等,来评估建筑结构的承重能力和变形情况;3.非破坏性检测:使用超声波、红外线、X射线等非破坏性测试方法,来检测隐蔽部位的构件材料性能和结构的健康状况,如钢筋锈蚀、混凝土质量等;4.试验荷载:对建筑结构进行模拟荷载测试,以评估结构的耐久性和承载能力。
三、检测步骤:1.收集建筑结构的相关信息:包括建筑的设计文件、施工图纸、使用年限、维护和修复记录等;2.目视检查:对建筑外观进行检查,记录有无裂缝、变形、腐蚀等问题;3.结构性能测试:使用结构性能测试仪器对关键部位进行测试,记录相关数据;4.非破坏性检测:根据建筑结构的特点选择适当的非破坏性检测方法,对隐蔽部位进行测试,记录测试结果;5.试验荷载:设计并执行试验荷载,观察结构的变形情况,记录相关数据;6.分析数据和结果:根据收集到的数据和测试结果,评估建筑结构的安全性和承重能力;7.提出加固方案:如果建筑结构存在问题,根据分析结果提出相应的加固措施,并编制加固设计方案;8.实施加固工作:按照设计方案进行加固工作,并进行相关验收和监测。
楼板裂缝处理方案楼板裂缝是建筑物中常见的问题之一,裂缝的存在可能会引发一系列的安全隐患,因此及时有效地处理楼板裂缝至关重要。
本文将提供一些常见的楼板裂缝处理方案,以帮助解决这一问题。
1.裂缝的原因分析在处理楼板裂缝之前,首先需要了解裂缝出现的原因。
楼板裂缝的原因可能有很多,如地基沉降、温度变化、结构变形等。
因此,对裂缝的成因进行细致的调查是解决问题的第一步。
2.补强和加固常见的楼板裂缝处理方案之一是补强和加固。
通过补强和加固可以增加楼板的承载能力,减少裂缝的扩展和发展。
补强和加固的方法包括使用钢筋混凝土、碳纤维增强材料、增加梁、梁柱等结构件的数量和尺寸等。
在进行补强和加固操作之前,必须对楼板的结构进行详细的计算和设计,确保其能够满足设计要求。
3.裂缝修补对于比较小且裂缝扩展不严重的楼板裂缝,可以采用裂缝修补的方法。
修补材料可以选择聚合物修补材料、水泥砂浆等,这些材料具有很好的粘附性和耐久性。
在进行修补前,需要将裂缝的两边清理干净,确保修补材料能够充分填充裂缝并粘贴牢固。
4.动态监测裂缝处理完毕后,对楼板进行动态监测是非常重要的。
通过动态监测可以及时掌握楼板的变形情况,以便及时采取措施防止裂缝再次出现或扩展。
动态监测方法包括使用位移传感器、倾斜传感器等进行实时测量,以及定期巡视和记录裂缝变化情况。
5.维护保养经过裂缝处理的楼板需要进行定期的维护保养。
维护保养工作包括保持楼板的清洁,定期检查裂缝的情况,及时处理可能导致裂缝出现的问题等。
另外,在楼板的使用过程中,应尽量避免超负荷使用,以减少对楼板的变形和破坏。
建筑工程主体结构检测方案一、概述建筑工程主体结构检测是指对建筑物主体结构进行全面、细致的检测和评估,以确保建筑物的结构安全性、稳定性和耐久性。
建筑工程主体结构检测不仅是检验建筑物结构质量的手段,也是对建筑物使用年限和安全性的一种保障。
主体结构检测一般包括建筑物参数测量、结构损伤和病害诊断、结构破坏原因分析和结构安全评估等内容。
建筑工程主体结构检测方案的制定,应充分考虑检测的目的和内容,结合实际情况,确定合理的检测方法和技术方案,以达到准确、全面、科学的检测结果。
下面将对建筑工程主体结构检测的方案进行详细介绍。
二、检测内容(一)建筑物参数测量1. 建筑物的平面布置图和立面图;2. 建筑物的结构平面和纵断面图;3. 建筑物的结构总平面图、总剖面图和总立面图;4. 建筑物的结构参数表;5. 建筑物的承重墙、柱、梁、板等结构构件的尺寸和配筋情况。
(二)结构损伤和病害诊断1. 对建筑物的各种结构构件进行视察,包括外观检测和测量;2. 运用无损检测技术,如超声波、雷达、红外热像仪等,检测结构构件的内部是否存在损伤和病害;3. 对建筑物的结构构件进行声发射检测,判断结构构件是否存在裂缝和断裂情况;4. 对建筑物的结构构件进行端面切割检测,确定结构构件的混凝土强度和钢筋保护层的情况。
(三)结构破坏原因分析1. 对建筑物结构损伤和病害进行细致的分析,找出损伤和病害的根本原因;2. 运用结构动力学原理和有限元分析方法,对建筑物的结构进行动态模拟和静力计算,分析结构的受力性能和变形情况;3. 研究建筑物的使用环境和外部荷载,在结合建筑物的结构构造和材料性能的基础上,找出结构破坏的主要原因。
(四)结构安全评估1. 对建筑物的结构强度和稳定性进行评估,判断结构的安全状况;2. 运用结构分析和计算方法,对建筑物的各种结构构件进行受力分析和变形计算,确定结构的极限承载能力和变形极限;3. 对建筑物的结构构件进行可靠性分析,考虑结构的材料性能和外部荷载条件,确定结构的使用寿命和安全系数。
浅谈主体建筑物沉降观测技术方案随着城市建设的不断发展,主体建筑物沉降观测技术方案成为了一项重要的工作。
主体建筑物的沉降观测技术方案旨在通过科学的手段,对建筑物的沉降情况进行准确监测和评估,为建筑物的安全运行提供重要支持。
本文将从主体建筑物沉降的概念和影响、沉降监测的意义及方法等方面进行浅谈,以期为相关领域人士提供一定的参考。
一、主体建筑物沉降的概念和影响主体建筑物沉降是指建筑物基础土体的一种变形,通常是由于土壤的压缩或流失导致建筑物所处地基土体的密度和承载力降低而引起的。
主体建筑物的沉降往往会给建筑物的使用和结构安全带来不利影响,严重时还可能导致建筑物的倾斜、裂缝等结构问题。
对主体建筑物的沉降情况进行观测和评估显得尤为重要。
主体建筑物沉降的影响主要表现在以下几个方面:1. 对建筑物结构的影响。
主体建筑物的沉降会导致建筑物结构的变形和破坏,威胁建筑物的使用寿命和安全性。
2. 对使用功能的影响。
建筑物的沉降可能会导致墙体、地面等部位出现开裂,影响建筑物的使用功能。
3. 对周边环境的影响。
主体建筑物的沉降可能会影响周边地区的排水、交通等设施和设备,对周边环境造成不利影响。
主体建筑物的沉降观测技术方案对于及时发现建筑物沉降现象,评估建筑物的安全状况,保障建筑物的正常使用具有重要的意义。
二、沉降监测的意义及方法主体建筑物的沉降监测是指通过科学的手段,对建筑物的沉降情况进行实时监测和评估。
沉降监测的意义主要表现在以下几个方面:1. 及时发现问题。
通过沉降监测可以及时发现建筑物的沉降情况,提前预警可能出现的安全隐患,为采取有效的防范措施提供依据。
2. 评估建筑物的安全状况。
通过沉降监测可以对建筑物的沉降情况进行评估,了解建筑物的安全状况,为建筑物维护和维修提供依据。
3. 改进设计和施工。
通过对建筑物沉降情况的监测,可以及时发现土壤的承载性能,为今后的设计和施工提供经验和依据,从而减少沉降带来的问题。
沉降监测的方法主要包括:1. GPS监测法。
建筑物裂缝观测监测方案一、引言建筑物裂缝是建筑结构在使用过程中产生的常见问题之一,对于建筑物的安全性和稳定性具有重要影响。
因此,对建筑物的裂缝进行监测和观测具有重要意义。
本方案旨在提供一种系统的建筑物裂缝观测监测方案,包括监测设备选型、布置方案、监测周期、数据处理等内容,以确保有效观测建筑物裂缝的变化,并及时采取相应的维修和加固措施。
二、监测设备选型1.测量仪器:应选用精度高、稳定性好的测量仪器,包括裂缝计、位移计、测量标尺等。
裂缝计应具备测量范围广、测量精度高,并能实时记录数据的特点。
位移计应具备高灵敏度和抗干扰能力。
测量标尺应具有较好的耐久性和精度。
2.数据传输设备:应选用可靠的数据传输设备,如数据采集器和高速通信设备,以确保数据及时传输和存储。
3.数据处理设备:应选用计算机和相关软件,以实现数据的有效处理、分析和储存。
三、布置方案1.测量点选择:根据建筑物结构和裂缝的分布情况,选择合适的测量点。
重点选择承重墙、柱子、梁等结构部位,并根据实际情况适当增加测量点的密度。
2.传感器布置:在每个测点上安装裂缝计和位移计等传感器,并确保其稳固可靠。
同时,在建筑物的不同结构层和不同方向上布置传感器,以全面观测和监测裂缝的变化。
3.数据采集和传输:将传感器与数据采集器相连接,通过高速通信设备将数据传输到监测中心,确保数据的实时传输和存储。
四、监测周期1.长期观测:进行长期观测,通过连续监测建筑物裂缝在时间上的变化情况,以判断裂缝的发展趋势和速度。
2.定期观测:每隔一段时间对建筑物裂缝进行定期观测,如每季度或每半年进行一次。
定期观测可以更加客观地评估裂缝的变化情况,并及时采取维修和加固措施。
3.特殊情况观测:在发生重大地震、雷击等自然灾害或其他影响建筑物结构稳定性的特殊情况下,加强对建筑物裂缝的观测。
五、数据处理与分析1.数据采集和存储:建立建筑物裂缝观测的数据库,对采集到的数据进行存储和备份。
2.数据分析:对采集到的数据进行分析,绘制裂缝变形图表,分析裂缝的变形趋势和速度。
建筑物裂缝观测监测方案
一、裂缝观测的内容
建筑物发现裂缝,为了了解其现状和掌握其发展情况,应立即进行裂缝变化的观测。
裂缝观测应测定建筑物上的裂缝分布位置,裂缝的走向、长度、宽度及其变化程度。
观测的裂缝数量视需要而定,主要的或变化大的裂缝应进行观测。
以便根据这些资料分析其产生裂缝的原因和它对建筑物安全的影响;及时地采取有效措施加以处理。
二、技术要求
1、裂缝观测应测定建筑上的裂缝分布位置和裂缝的走向、长度、宽度及其变化情况。
2、对需要观测的裂缝应统一进行编号。
每条裂缝应至少布设两组观测标志,其中一组应在裂缝的最宽处,另一组应在裂缝的末端。
每组应使用两个对应的标志,分别设在裂缝的两侧。
3、裂缝观测标志应具有可供量测的明晰端面或中心。
长期观测时,可采用镶嵌或埋入墙面的金属标志、金属杆标志或楔形板标志;短期观测时,可采用油漆平行线标志或用建筑胶粘贴的金属片标志。
当需要测出裂缝纵横向变化值时,可采用坐标方格网板标志。
使用专用仪器设备观测的标志,可按具体要求另行设计。
4、对于数量少、量测方便的裂缝,可根据标志形式的不同分别采用比例尺、小钢尺或游标卡尺等工具定期量出标志间距离求得裂缝变化值,或用方格网板定期读取“坐标差”计算裂缝变化值;对于大面积且不便于人工量测的众多裂缝宜采用交会测量或近景摄影测量方法;需要连续监测裂缝变化时,可采用测缝计或传感器自动测记方法观测。
5、裂缝观测的周期应根据其裂缝变化速度而定。
开始时可半月测一次,以后一月测一次。
当发现裂缝加大时,应及时增加观测次数。
6、裂缝观测中,裂缝宽度数据应量至0.1mm,每次观测应绘出裂缝的位置、形态和尺寸,注明日期,并拍摄裂缝照片。
7、裂缝观测应提交下列图表:
(1)裂缝位置分布图;
(2)裂缝观测成果表;
(3)裂缝变化曲线图。
三、观测标志
为了观测裂缝的发展情况,要在裂缝处设置观测标志。
对设置标志的基本要求是:当裂缝开展时标志就能相应地开裂或变化,并能正确地反映建筑物裂缝发展情况,其标志形式一般采用如下三种:
1.石膏板标志
用厚10mm,宽约50~80mm的石膏板(长度视裂缝大小而定),在裂缝两边固定牢固。
当裂缝继续发展时,石膏板也随之开裂,从而观察裂缝继续发展的情况。
2.白铁片标志
(1)如图1所示,用两块白铁皮,一片取150mm×150mm的正方形,固定在裂缝的一侧,并使其一边和裂缝的边缘对齐。
(2)另一片为50mm×200mm的矩形,固定在裂缝的另一侧,使两块白铁皮的边缘相互平行,并使其中的一部分重叠。
(3)当两块白铁片固定好以后,在其表面均涂上红色油漆。
(4)如果裂缝继续发展,两白铁片将逐渐拉开,露出正方形白铁上原被覆盖没有涂油漆的部分,其宽度即为裂缝加大的宽度,可用尺子量出。
图1 白铁片标志
3.埋钉法
在建筑物大的裂缝两侧各钉一颗钉子,通过测量两侧两颗钉子之间的距离变化来判断滑坡的变形滑动。
这种方法对于临灾前兆的判断是非常有效的。
其标志
设置具体如图2所示,在裂缝两边凿孔,将长约10cm直径10mm以上的钢筋头插入,并使其露出墙外约2cm左右,用水泥砂浆填灌牢固。
在两钢筋头埋设前,应先把钢筋一端锉平,在上面刻画十字线或中心点,作为量取其间距的依据。
待水泥砂浆凝固后,量出两金属棒之间的距离,并记录下来。
以后如裂缝继续发展,则金属棒的间距也就不断加大。
定期测量两棒之间距并进行比较,即可掌握裂缝开展情况。
图2 金属棒标志
四、裂缝观测点的布设
对需要观测的裂缝应统一进行编号。
每条裂缝至少应布设两组观测标志,一组在裂缝最宽处,另一组在裂缝末端。
每组标志由裂缝两侧各一个标志组成。
裂缝观测标志,应具有可供量测的明晰端面或中心,如图12-1所示。
观测期较长时,可采用镶嵌或埋入墙面的金属标志、金属杆标志或楔形板标志;观测期较短或要求不高时可采用油漆平行线标志或用建筑胶粘贴的金属片标志。
要求较高、需要测出裂缝纵横向变化值时,可采用坐标方格网板标志。
使用专用仪器设备观测的标志,可按具体要求另行设计。
五、裂缝观测方法
对于数量不多,易于量测的裂缝,可视标志型式不同,用比例尺、小钢尺或游标卡尺等工具定期量出标志间距离求得裂缝变位值,或用方格网板定期读取“坐标差”计算裂缝变化值;对于较大面积且不便于人工量测的众多裂缝宜采用近景摄影测量方法;当需连续监测裂缝变化时,还可采用测缝计或传感器自动测记方法观测。
裂缝观测中,裂缝宽度数据应量取至0.1mm,每次观测应绘出裂缝的位置、形态和尺寸,注明日期,附必要的照片资料
六、裂缝观测的周期
裂缝观测的周期应视裂缝变化速度而定。
通常开始可半月测一次,以后一月左右测一次。
当发现裂缝加大时,应增加观测次数,直至几天或逐日一次的连续观测。
七、提交成果
(1)裂缝分布位置图;
(2)裂缝观测成果表;
(3)观测成果分析说明资料;
(4)当建筑物裂缝和基础沉降同时观测时,可选择典型剖面绘制两者的关系曲线。
