传感器与电气检测(第三版)第一单元部分习题详解

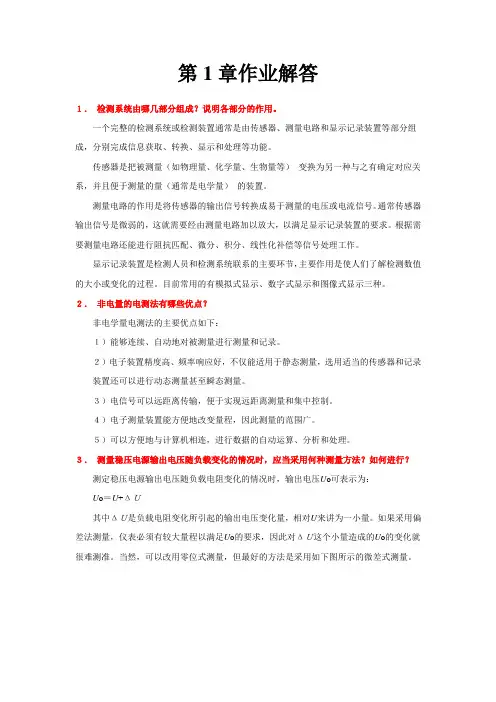

第1章作业解答１．检测系统由哪几部分组成？说明各部分的作用。

一个完整的检测系统或检测装置通常是由传感器、测量电路和显示记录装置等部分组成，分别完成信息获取、转换、显示和处理等功能。

传感器是把被测量（如物理量、化学量、生物量等）变换为另一种与之有确定对应关系，并且便于测量的量（通常是电学量）的装置。

测量电路的作用是将传感器的输出信号转换成易于测量的电压或电流信号。

通常传感器输出信号是微弱的，这就需要经由测量电路加以放大，以满足显示记录装置的要求。

根据需要测量电路还能进行阻抗匹配、微分、积分、线性化补偿等信号处理工作。

显示记录装置是检测人员和检测系统联系的主要环节，主要作用是使人们了解检测数值的大小或变化的过程。

目前常用的有模拟式显示、数字式显示和图像式显示三种。

２．非电量的电测法有哪些优点？非电学量电测法的主要优点如下：１）能够连续、自动地对被测量进行测量和记录。

２）电子装置精度高、频率响应好，不仅能适用于静态测量，选用适当的传感器和记录装置还可以进行动态测量甚至瞬态测量。

３）电信号可以远距离传输，便于实现远距离测量和集中控制。

４）电子测量装置能方便地改变量程，因此测量的范围广。

５）可以方便地与计算机相连，进行数据的自动运算、分析和处理。

３．测量稳压电源输出电压随负载变化的情况时，应当采用何种测量方法？如何进行？测定稳压电源输出电压随负载电阻变化的情况时，输出电压U o可表示为：U o＝U+ΔＵ其中ΔＵ是负载电阻变化所引起的输出电压变化量，相对U来讲为一小量。

如果采用偏差法测量，仪表必须有较大量程以满足U o的要求，因此对ΔＵ这个小量造成的U o的变化就很难测准。

当然，可以改用零位式测量，但最好的方法是采用如下图所示的微差式测量。

图中使用了毫伏表和电位差计，R r 和 E 分别表示稳压电源的内阻和电动势，R L 表示稳压电源的负载，Ｅ１、Ｒ１ 和ＲＰ表示电位差计的参数。

在测量前调整Ｒ１，使电位差计工作电流为标准值。

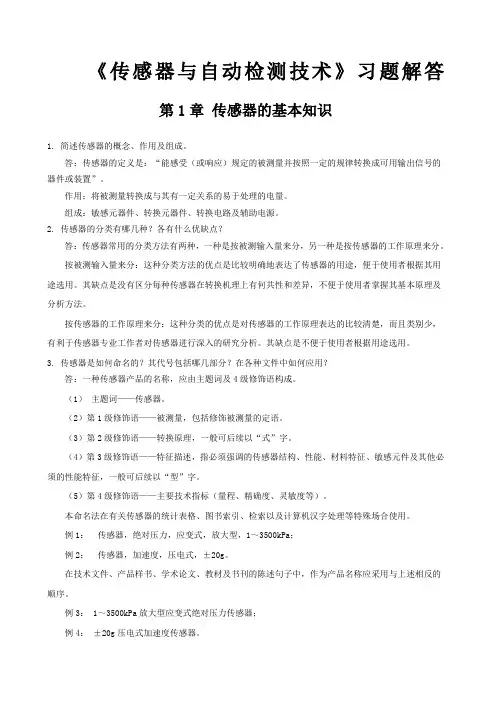

《传感器与自动检测技术》习题解答第1章传感器的基本知识1. 简述传感器的概念、作用及组成。

答：传感器的定义是：“能感受（或响应）规定的被测量并按照一定的规律转换成可用输出信号的器件或装置”。

作用：将被测量转换成与其有一定关系的易于处理的电量。

组成：敏感元器件、转换元器件、转换电路及辅助电源。

2. 传感器的分类有哪几种？各有什么优缺点？答：传感器常用的分类方法有两种，一种是按被测输入量来分，另一种是按传感器的工作原理来分。

按被测输入量来分：这种分类方法的优点是比较明确地表达了传感器的用途，便于使用者根据其用途选用。

其缺点是没有区分每种传感器在转换机理上有何共性和差异，不便于使用者掌握其基本原理及分析方法。

按传感器的工作原理来分：这种分类的优点是对传感器的工作原理表达的比较清楚，而且类别少，有利于传感器专业工作者对传感器进行深入的研究分析。

其缺点是不便于使用者根据用途选用。

3. 传感器是如何命名的？其代号包括哪几部分？在各种文件中如何应用？答：一种传感器产品的名称，应由主题词及4级修饰语构成。

（1）主题词——传感器。

（2）第1级修饰语——被测量，包括修饰被测量的定语。

（3）第2级修饰语——转换原理，一般可后续以“式”字。

（4）第3级修饰语——特征描述，指必须强调的传感器结构、性能、材料特征、敏感元件及其他必须的性能特征，一般可后续以“型”字。

（5）第4级修饰语——主要技术指标（量程、精确度、灵敏度等）。

本命名法在有关传感器的统计表格、图书索引、检索以及计算机汉字处理等特殊场合使用。

例1：传感器，绝对压力，应变式，放大型，1～3500kPa；例2：传感器，加速度，压电式，±20g。

在技术文件、产品样书、学术论文、教材及书刊的陈述句子中，作为产品名称应采用与上述相反的顺序。

例3： 1～3500kPa放大型应变式绝对压力传感器；例4：±20g压电式加速度传感器。

在侧重传感器科学研究的文献、报告及有关教材中，为方便对传感器进行原理及其分类的研究，允许只采用第2级修饰语，省略其他各级修饰语。

传感器原理及工程应用第三版课后题答案传感器原理及工程应用第三版课后题答案
传感器原理及工程应用(第三版)课后题答案
2-1什么叫做传感器？它由哪几部分共同组成？它们的促进作用及相互关系如何？【请问】
1、传感器是能感受规定的被测量并按照一定的规律转换成可用输出信号的器件或装置。

2、传感器由：敏感元件、转换元件、信号调理与转换电路和辅助的电源组成。

3、它们的作用是：
（1）敏感元件：就是指传感器中能轻易体会或积极响应被测量的部分；
（2）转换元件：是指传感器中能将敏感元件感受或响应的被测量转换成适于传输或测量的电信号部分；
（3）信号调理与切换电路：由于传感器输入信号通常都很些微，须要存有信号调理与切换电路，展开压缩、运算调制等；
（4）辅助的电源：此外信号调理转换电路以及传感器的工作必须有辅助的电源。

2－5当被测介质温度为t1，测温传感器示值温度为t2时，存有以下方程式设立：
t1t20
当被测介质温度从25℃忽然变化至300℃时，测温传感器的时间常数，先行确认经过300s后的动态误差。

25(t0)dt2
未知：t1t20，t1，0120s
d300(t0)
谋：t=350s时，t1t2?
解：对已知方程式进行拉斯变换得：
t1(s)0t2(0)
t(s)2（4分）0s1。

传感器与检测技术习题答案第一章1.1答：随着我国工业化、信息化步伐加快，现代化建设中的各行各业高效生产对传感器也检测技术的依赖逐步加深。

比如：先进的传感器技术助力现代化石油钻井平台建设。

为了能够可靠地采集钻井平台钴机塔架上运动部件的终点位置，使用了感应式传感器。

在整个新型钻井中共使用了60个这样的感应式传感器，方形的接近开关对钢质目标的感应距离增大到20mm,满足了近海海上勘探工作环境极为恶劣的所有要求。

1.2答：自动检测系统组成框图如下:信号调理J L,稳压电源对于传感器，一般要求是：①准确性：输出信号必须反映其输入量，即被测量的变化。

因此，传感器的输出与输入关系必须是严格的单值函数关系，最好是线性关系。

②稳定性：传感器的输入、输出的单值函数关系最好不随时间和温度二变化，受外界其他因素的干扰影响亦很小，重复性要好。

③灵敏度：即被测参量较小的变化就可使传感器获得较大的输出信号。

④其他：如耐腐蚀性、功耗、输出信号形式、体积、售价等。

1.3答：功能：信号调理：在检测系统中的作用是对传感器输出的微弱信号进行检波、转换、滤波、放大等，以方便检测系统后续处理或显示。

信号处理：信号处理时自动检测仪表，检测系统进行数据处理和各种控制的中枢环节，其作用和人类的大脑相类似。

区别：信号调理作用是把信号规格化，滤除干扰，信号处理则是提取信号中的信息，并对这些信息按照功能要求进行处理。

可以说，信号调理是进行信号处理的基础。

组成：信号调理：信号放大、信号滤波、A/D转换信号处理：主要是各种信号的嵌入式微控制器、专用高速数据处理器（DSP等1.4答：分类见表1-1（P8）1.5答：按照被测参量分类，可以分成测量：电工量、热工量、机械量、物性和成分量、光学量、状态量等。

1.6答：1•不断拓展测量范围，提高管检测精度和可靠性2重视非接触式检测技术研究3检测系统智能化第二章2.1答：随机误差：检测仪器或者测量过程中某些未知或无法控制的随机因素（如仪器某些原件器件性能不稳定、外界温度、湿度变化，空中电磁波扰动等）综合作用的结果。

模块一传感器的基本知识课题1 传感器的认识一、填空题1.传感器技术2.非电量信息3.敏感元件；传感器元件；测量电路4.物理效应5.传感器二、判断题1.√2.√3.×4.×5.√三、名词解释1.敏感元件是传感器中将被测量转换成与其有确定关系的、更易于转换的非电量的元件。

如很多称重传感器，先将重力转化成位移，位移更易于转换和检测。

2.传感元件是将传感器中的敏感元件转换的非电量进一步转换成电量，便于信号采集的元件。

如很多称重传感器，敏感元件先将重力转换成位移，传感元件再将位移转换成电阻变化，经检测电路成为便于测量的电压信号或电流信号。

四、简答题1.在信号检测和自动化控制系统中，传感器用于接收各种外部环境信息，其作用类似于人的感官，例如光敏传感器的作用类似视觉器官，气敏传感器的作用类似嗅觉器官。

2.传感器种类多种多样，比较常用的分类方法有三种：○1按传感器测量的物理量分类，可分为温度传感器、压力传感器、流量传感器、位移传感器等。

○2按传感器工作原理分类，可分为电阻传感器、电容传感器、电感传感器、光电传感器等。

○3按传感器输出信号的性质分类，可分为开关型传感器、模拟型传感器、数字型传感器。

3.传感器测量转换电路将传感元件输出的幅度很小且混杂有干扰信号的信号转换成为具有最佳特性的、线性化的电信号，并放大成易于测量、处理的电信号，如电压、电流、频率等。

五、综合应用题1.答案要点：一辆中级轿车中装有上千种传感器，以保证汽车的动力性、安全性、舒适性等。

当速度传感器感受到汽车速度为零时，输出信号使得汽车刹车启动，实现自动启停功能；汽车碰撞时，冲击传感器感受到冲击，输出信号将气囊打开，保护驾驶员的安全性。

温度传感器能够使汽车内部环境舒适宜人，保证驾驶员及乘坐人员的舒适性。

2.答案要点：机器人能看到障碍物，它可能用了图像传感器，类似于相机中的图像传感器，可以记录图像、可以识别图像。

课题2 传感器的技术指标一、填空题1.真实值2.线性度；迟滞；重复性3.最小变化4.动态响应时间；频率响应范围5.线性度；迟滞；重复性二、判断题1.×2.√3.√4.√5.√三、名词解释1.传感器的静态特性是指传感器的输入信号不随时间变化，或随时间缓慢变化时，传感器的输入与输出的对应关系。

电气测试技术第三版_课后习题答案(林德杰)(总22页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--l第一章思考题与习题1－2 图为温度控制系统，试画出系统的框图，简述其工作原理；指出被控过程、被控参数和控制参数。

解：乙炔发生器中电石与冷水相遇产生乙炔气体并释放出热量。

当电石加入时，内部温度上升，温度检测器检测温度变化与给定值比较，偏差信号送到控制器对偏差信号进行运算，将控制作用于调节阀，调节冷水的流量，使乙炔发生器中的温度到达给定值。

系统框图如下：被控过程：乙炔发生器被控参数：乙炔发生器内温度控制参数：冷水流量1－3 常用过程控制系统可分为哪几类?答：过程控制系统主要分为三类：1. 反馈控制系统：反馈控制系统是根据被控参数与给定值的偏差进行控制的，最终达到或消除或减小偏差的目的，偏差值是控制的依据。

它是最常用、最基本的过程控制系统。

2．前馈控制系统：前馈控制系统是根据扰动量的大小进行控制的，扰动是控制的依据。

由于没有被控量的反馈，所以是一种开环控制系统。

由于是开环系统，无法检查控制效果，故不能单独应用。

3. 前馈－反馈控制系统：前馈控制的主要优点是能够迅速及时的克服主要扰动对被控量的影响，而前馈—反馈控制利用反馈控制克服其他扰动，能够是被控量迅速而准确地稳定在给定值上，提高控制系统的控制质量。

3－4 过程控制系统过渡过程的质量指标包括哪些内容它们的定义是什么哪些是静态指标哪些是动态质量指标答：1. 余差(静态偏差）e ：余差是指系统过渡过程结束以后，被控参数新的稳定值y(∞)与给定值c 之差。

它是一个静态指标，对定值控制系统。

希望余差越小越好。

2. 衰减比n:衰减比是衡量过渡过程稳定性的一个动态质量指标，它等于振荡过程的第一个波的振幅与第二个波的振幅之比，即：n ＜1系统是不稳定的，是发散振荡；n=1,系统也是不稳定的，是等幅振荡；n ＞1,系统是稳定的，若n=4,系统为4：1的衰减振荡，是比较理想的。

第一章习题答案1．什么是传感器？它由哪几个部分组成？分别起到什么作用？解：传感器是一种以一定的精确度把被测量转换为与之有确定对应关系的、便于应用的某种物理量的测量装置，能完成检测任务；传感器由敏感元件，转换元件，转换电路组成。

敏感元件是直接感受被测量，并输出与被测量成确定关系的物理量；转换元件把敏感元件的输出作为它的输入，转换成电路参量；上述电路参数接入基本转换电路，便可转换成电量输出。

2．传感器技术的发展动向表现在哪几个方面？解：（1）开发新的敏感、传感材料：在发现力、热、光、磁、气体等物理量都会使半导体硅材料的性能改变，从而制成力敏、热敏、光敏、磁敏和气敏等敏感元件后，寻找发现具有新原理、新效应的敏感元件和传感元件。

（2）开发研制新型传感器及组成新型测试系统①MEMS技术要求研制微型传感器。

如用于微型侦察机的CCD传感器、用于管道爬壁机器人的力敏、视觉传感器。

②研制仿生传感器③研制海洋探测用传感器④研制成分分析用传感器⑤研制微弱信号检测传感器（3）研究新一代的智能化传感器及测试系统：如电子血压计，智能水、电、煤气、热量表。

它们的特点是传感器与微型计算机有机结合，构成智能传感器。

系统功能最大程度地用软件实现。

（4）传感器发展集成化：固体功能材料的进一步开发和集成技术的不断发展，为传感器集成化开辟了广阔的前景。

（5）多功能与多参数传感器的研究：如同时检测压力、温度和液位的传感器已逐步走向市场。

3．传感器的性能参数反映了传感器的什么关系？静态参数有哪些？各种参数代表什么意义？动态参数有那些？应如何选择？解：在生产过程和科学实验中，要对各种各样的参数进行检测和控制，就要求传感器能感受被测非电量的变化并将其不失真地变换成相应的电量，这取决于传感器的基本特性，即输出—输入特性。

衡量静态特性的重要指标是线性度、灵敏度，迟滞和重复性等。

1）传感器的线性度是指传感器的输出与输入之间数量关系的线性程度；2）传感器的灵敏度S是指传感器的输出量增量Δy与引起输出量增量Δy的输入量增量Δx 的比值；3）传感器的迟滞是指传感器在正（输入量增大）反（输入量减小）行程期间其输出-输入特性曲线不重合的现象；4）传感器的重复性是指传感器在输入量按同一方向作全量程连续多次变化时，所得特性曲线不一致的程度。

第1章传感器与检测技术基础思考题答案l.检测系统由哪几部分组成? 说明各部分的作用。

答：一个完整的检测系统或检测装置通常是由传感器、测量电路和显示记录装置等几部分组成，分别完成信息获取、转换、显示和处理等功能。

当然其中还包括电源和传输通道等不可缺少的部分。

下图给出了检测系统的组成框图。

检测系统的组成框图传感器是把被测量转换成电学量的装置，显然，传感器是检测系统与被测对象直接发生联系的部件，是检测系统最重要的环节，检测系统获取信息的质量往往是由传感器的性能确定的，因为检测系统的其它环节无法添加新的检测信息并且不易消除传感器所引入的误差。

测量电路的作用是将传感器的输出信号转换成易于测量的电压或电流信号。

通常传感器输出信号是微弱的，就需要由测量电路加以放大，以满足显示记录装置的要求。

根据需要测量电路还能进行阻抗匹配、微分、积分、线性化补偿等信号处理工作。

显示记录装置是检测人员和检测系统联系的主要环节，主要作用是使人们了解被测量的大小或变化的过程。

2.传感器的型号有几部分组成，各部分有何意义?依次为主称（传感器）被测量—转换原理—序号主称——传感器，代号C；被测量——用一个或两个汉语拼音的第一个大写字母标记。

见附录表2；转换原理——用一个或两个汉语拼音的第一个大写字母标记。

见附录表3；序号——用一个阿拉伯数字标记，厂家自定，用来表征产品设计特性、性能参数、产品系列等。

若产品性能参数不变，仅在局部有改动或变动时，其序号可在原序号后面顺序地加注大写字母A、B、C等，（其中I、Q不用）。

例：应变式位移传感器：C WY-YB-20；光纤压力传感器：C Y-GQ-2。

3.测量稳压电源输出电压随负载变化的情况时，应当采用何种测量方法? 如何进行?答：测定稳压电源输出电压随负载电阻变化的情况时，最好采用微差式测量。

此时输出电压认可表示为U0，U0=U+△U，其中△U是负载电阻变化所引起的输出电压变化量，相对U 来讲为一小量。

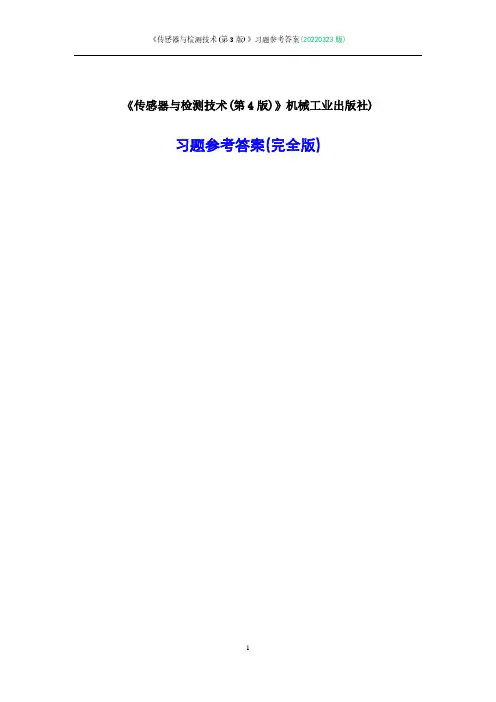

《传感器与检测技术(第4版)》机械工业出版社)习题参考答案(完全版)第1章概述学习拓展：以智能手机为例，其所包含的传感器有：加速度传感器、重力传感器、光线传感器、距离传感器、磁（场）传感器、陀螺仪、GPS位置传感器、指纹传感器、霍尔传感器、气压传感器、心率传感器、血氧传感器、温度传感器、摄像头等。

1.1 什么是传感器？答：传感器是能够感受规定的被测量并按照一定规律转换成可用输出信号的器件或装置，通常由敏感元件和转换元件组成。

1.2 传感器的共性是什么？答：传感器的共性就是利用物理定律和物质的物理、化学或生物特性，将非电量（如位移、速度、加速度、力等）输入转换成电量（电压、电流、电容、电阻等）输出。

1.3 传感器一般由哪几部分组成？答：传感器的基本组成分为敏感元件和转换元件。

此外，一般还包括信号调理电路、辅助电源等。

1.4 传感器是如何进行分类的？答：①按输入量分，包括位移传感器、速度传感器、温度传感器、压力传感器等；②按输出量分，有模拟式传感器和数字式传感器；③按工作原理分，有应变式、电容式、电感式、压电式、热电式传感器等；④按基本效应分，可分为物理型、化学型和生物型三种传感器；⑤按构成分，分为物性型和结构型；⑥按能量变换关系分，可分为能量变换型和能量控制型传感器。

⑦按技术特征分，分为普通传感器和新型传感器；○8按传感器的尺寸大小可分为宏传感器和微传感器；○9按传感器的存在形式可分为硬传感器和软传感器。

1.5 传感器技术的发展趋势有哪些？答：总体上说，传感器技术的发展趋势可以概括为九个方面：一是提高与改善传感器的技术性能；二是开展基础理论研究，寻找新原理、开发新材料、采用新工艺或探索新功能等；最新的发展还包括传感器的无线化、微型化、集成化、网络化、智能化、安全化和虚拟化。

这些发展不是独立的，往往相辅相成、彼此关联、相互融合，从而推动传感器由分离器件向数字化、网络化、系统集成与功能复合和应用创新方向发展。

传感器技术习题解答第一章传感器的一般特性1－1：答：传感器在被测量的各个值处于稳定状态时，输出量和输入量之间的关系称为传感器的静态特性；其主要指标有线性度、灵敏度、精确度、最小检测量和分辨力、迟滞、重复性、零点漂移、温漂。

1－2：答：（1）动态特性是指传感器对随时间变化的输入量的响应特性；（2）描述动态特性的指标：对一阶传感器：时间常数对二阶传感器：固有频率、阻尼比。

1－3：答：传感器的精度等级是允许的最大绝对误差相对于其测量范围的百分数，即A＝ΔA/YFS＊100％1－4；答：（1）：传感器标定曲线与拟合直线的最大偏差与满量程输出值的百分比叫传感器的线性度；（2）拟合直线的常用求法有：端基法和最小二5乘法。

1－5：答：由一阶传感器频率传递函数w(jw)=K/(1+jωη),确定输出信号失真、测量结果在所要求精度的工作段，即由B/A=K/(1+(ωη)2)1/2,从而确定ω，进而求出f=ω/(2π).1－6：答：若某传感器的位移特性曲线方程为y1=a+a1x+a2x2+a3x3+…….让另一传感器感受相反方向的位移，其特性曲线方程为y2=a－a1x＋a2x2－a3x3＋……，则Δy=y1－y2=2(a1x+a3x3+ a5x5……),这种方法称为差动测量法。

其特点输出信号中没有偶次项，从而使线性范围增大，减小了非线性误差，灵敏度也提高了一倍，也消除了零点误差。

1－7：解：YFS=200-0=200由A=ΔA/YFS＊100％有A＝4/200＊100％＝2％。

精度特级为2.5级。

1－8：解：根据精度定义表达式：A＝ΔA/AyFS *100%,由题意可知：A＝1.5％，YFS＝100所以ΔA＝A YFS＝1.5因为 1.4＜1.5所以合格。

1－9：解：Δhmax＝103－98＝5YFS＝250－0＝250故δH ＝Δhmax/YFS*100%＝2%故此在该点的迟滞是2％。

1－10：解：因为传感器响应幅值差值在10％以内，且Wη≤0.5，W≤0.5/η，而w=2πf,所以 f=0.5/2πη≈8Hz即传感器输入信号的工作频率范围为0∽8Hz1－11解：（1）切线法如图所示，在x=0处所做的切线为拟合直线，其方程为：Y＝a+KX，当x=0时，Y＝1，故a0＝1，又因为dY/dx＝1/(2(1+x)1/2)|x=0＝1/2＝K故拟合直线为：Y＝1＋x/2最大偏差ΔYmax在x=0.5处，故ΔYmax＝1＋0.5/2-（1＋0.5）1/2＝5/4－（3/2）1/2＝0.025YFS＝（1＋0.5/2）-1＝0.25故线性度δL ＝ΔYmax/ YFS＊100％＝0.025/0.25＊100％＝0.10＊100％＝10％（2）端基法：设Y的始点与终点的连线方程为Y＝a+KX因为x=0时，Y＝1，x=0.5时，Y＝1.225，所以a=1,k=0.225/0.5=0.45而由 d(y-Y)/dx=d(（1＋x）1/2-(1+0.45x))/dx=-0.45+1/(2（1＋x）1/2)＝0有-0.9（1＋x）1/2＋1＝0（1/0.9）2＝1+xx=0.234ΔYmax=[（1＋x）1/2-(1+0.45x)]|x=0.234=1.11-1.1053=0.0047YFS＝1+0.45*0.5-1＝0.225δL端基＝ΔYmax/ Y FS＊100％＝0.0047/0.225＊100％＝2.09％（3）最小二＊法Xi0 0.1 0.2 0.3 0.4 0.5yi1 1.048 1.095 1.140 1.183 1.225Xi20 0.01 0.04 0.09 0.16 0.25x i yi0 0.1048 0.219 0.342 0.473 0.612求合xi yi1.751 Xi的合 1.5Xi平方的合0.55 Yi的合 6.691 Xi合的平方 2.25由公式()()xykninkniaxxyxxyxxxyxyxaiiiiiiiiiii*4695.00034.14695.005.1506.100365.1055.0*625.2751.1*65.1*691.60034.105.168.36265.255.0*625.255.0*691.65.1*751.1)**)22222((+==--=--==--=--=-∑∑-∑=-∑-∑=∑∑∑∑∑∑由 d(y-Y)/dx=d(（1＋x）1/2-(1.0034+0.4695＊x))/dx=-0.4695+1/(2（1＋x）1/2)＝0有x=1/(0.939)2-1=0.134ΔYmax=[（1＋x）1/2-(1.0034+0.4695x)]|x=0.234=1.065-1.066=-0.001YFS＝1.0034+0.4695x-1.0034＝0.235δL二＊法＝ΔYmax/ Y FS＊100％＝0.001/0.235＊100％＝0.0042＊100％＝0.42％1－12:解：此为一阶传感器，其微分方程为a1dy/dx+ay=bx所以时间常数η＝a1/a=10sK=b 0/a 0=5*10-6V/Pa1- 13：解：由幅频特性有：()=+=⎪⎪⎭⎫ ⎝⎛⎪⎪⎭⎫ ⎝⎛⎪⎪⎭⎫⎝⎛-ωωξωωω04021/2221K A ()()3125.1arctan 36.016.0*7.0*2arctan 012arctan 947.07056.01*42120222264.010006007.010006001-=--=-⎪⎪⎭⎫⎝⎛-==+=+⎪⎪⎭⎫ ⎝⎛⎪⎭⎫ ⎝⎛⎪⎪⎭⎫ ⎝⎛⎪⎭⎫ ⎝⎛-ωωωωξωϕ1- 14:解：由题意知：()()()max minmax3%H j H j H j ωωω-<因为最小频率为W=0，由图1-14知，此时输出的幅频值为│H （jw ）│/K=1， 即│H （jw ）│=K()max2222222max 013%0.972max max 4002max max 400139.3624110.970.97K K k kHzH j ωωωξωωωωξωωωω∴-<<+<+⎛⎫<--= ⎪ ⎪⎛⎫⎛⎫⎛⎫ ⎪- ⎪ ⎪ ⎪⎝⎭⎝⎭⎝⎭⎛⎫⎛⎫⎛⎫ ⎪- ⎪ ⎪ ⎪⎝⎭⎝⎭⎝⎭1- 15解：由传感器灵敏度的定义有： K ＝m mv mmv x y μμ/51050==∆∆ 若采用两个相同的传感器组成差动测量系统时，输出仅含奇次项，且灵敏度提高了2倍，为20mv/μm.第二章 应变式传感器2－1：答：（1）金属材料在受到外力作用时，产生机械变形，导致其阻值发生变化的现象叫金属材料的应变效应。

1—1：测量的定义？答：测量是以确定被测量的值或获取测量结果为目的的一系列操作。

所以, 测量也就是将被测量与同种性质的标准量进行比较，确定被测量对标准量的倍数。

1—2：什么是测量值的绝对误差、相对误差、引用误差？答：绝对误差是测量结果与真值之差,即: 绝对误差=测量值—真值相对误差是绝对误差与被测量真值之比,常用绝对误差与测量值之比,以百分数表示,即: 相对误差=绝对误差/测量值×100%引用误差是绝对误差与量程之比,以百分数表示,即: 引用误差=绝对误差/量程 ×100%1—3什么是测量误差？测量误差有几种表示方法？它们通常应用在什么场合？答：测量误差是测得值减去被测量的真值。

测量误差的表示方法：绝对误差、实际相对误差、引用误差、基本误差、附加误差。

当被测量大小相同时，常用绝对误差来评定测量准确度；相对误差常用来表示和比较测量结果的准确度；引用误差是仪表中通用的一种误差表示方法，基本误差、附加误差适用于传感器或仪表中。

2－1：什么是传感器？它由哪几部分组成？它的作用及相互关系如何？答：传感器是能感受规定的被测量并按照一定的规律转换成可用输出信号的器件或装置。

通常，传感器由敏感元件和转换元件组成。

其中，敏感元件是指传感器中能直接感受或响应被测量的部分；转换元件是指传感器中能将敏感元件感受或响应的被测量转换成适于传输或测量的电信号部分。

2—2：什么是传感器的静态特性？它有哪些性能指标？分别说明这些性能指标的含义？答：传感器在被测量的各个值处于稳定状态时，输出量和输入量之间的关系称为传感器的静态特性；其主要指标有线性度、灵敏度、精确度、最小检测量和分辨力、迟滞、重复性、零点漂移、温漂。

灵敏度定义是输出量增量Δy与引起输出量增量Δy的相应输入量增量Δx之比。

传感器的线性度是指传感器的输出与输入之间数量关系的线性程度。

输出与输入关系可分为线性特性和非线性特性。

传感器在输入量由小到大（正行程）及输入量由大到小（反行程）变化期间其输入输出特性曲线不重合的现象称为迟滞。

潘光勇0909111621 物联网1102班《传感器技术》作业第一章习题一1-1衡量传感器静态特性的主要指标。

说明含义。

1、线性度——表征传感器输出-输入校准曲线与所选定的拟合直线之间的吻合（或偏离）程度的指标。

2、回差（滞后）—反应传感器在正（输入量增大）反（输入量减小）行程过程中输出-输入曲线的不重合程度。

3、重复性——衡量传感器在同一工作条件下，输入量按同一方向作全量程连续多次变动时，所得特性曲线间一致程度。

各条特性曲线越靠近，重复性越好。

4、灵敏度——传感器输出量增量与被测输入量增量之比。

5、分辨力——传感器在规定测量范围内所能检测出的被测输入量的最小变化量。

6、阀值——使传感器输出端产生可测变化量的最小被测输入量值，即零位附近的分辨力。

7、稳定性——即传感器在相当长时间内仍保持其性能的能力。

8、漂移——在一定时间间隔内，传感器输出量存在着与被测输入量无关的、不需要的变化。

9、静态误差（精度）——传感器在满量程内任一点输出值相对理论值的可能偏离（逼近）程度。

1-2计算传感器线性度的方法，差别。

1、理论直线法：以传感器的理论特性线作为拟合直线，与实际测试值无关。

2、端点直线法：以传感器校准曲线两端点间的连线作为拟合直线。

3、“最佳直线”法：以“最佳直线”作为拟合直线，该直线能保证传感器正反行程校准曲线对它的正负偏差相等并且最小。

这种方法的拟合精度最高。

4、最小二乘法：按最小二乘原理求取拟合直线，该直线能保证传感器校准数据的残差平方和最小。

1—4 传感器有哪些组成部分？在检测过程中各起什么作用？答：传感器通常由敏感元件、传感元件及测量转换电路三部分组成。

各部分在检测过程中所起作用是：敏感元件是在传感器中直接感受被测量，并输出与被测量成一定联系的另一物理量的元件，如电阻式传感器中的弹性敏感元件可将力转换为位移。

传感元件是能将敏感元件的输出量转换为适于传输和测量的电参量的元件，如应变片可将应变转换为电阻量。

《传感器与检测技术项目教程》统一书号：ISBN 978-7-111-48817-0课程配套网站：或2015年2月第1版模块一认识传感器与检测技术思考与练习题解题分析参考（填空中的红色文字并不等于就是答案，只是给出了怎样选择A、B、C、D中正确的一个答案的分析方法）1-1单项选择题1）在工程中，“换能器”、“检测器”、“探头”等名词均与___这些都是传感器的传感头部___同义。

A．信号调理装置B．显示器C．执行机构D．传感器2）某数字式压力表的量程为0~999.9Pa，当被测量小于___最后一位数字所代表的数值以及单位___Pa时，仪表的输出不变。

A．9 B．1.0 C．0.9 D．0.13）重要场合使用的元器件或仪表，购入后需进行高、低温循环老化试验，其目的是为了___尽快让有问题仪表暴露问题___。

A．提高准确度B．加速其衰老C．测试其各项性能指标D．提早发现故障，提高可靠性4）某传感器的故障率为5.8%/kh，当运行时间达到1000h时，发生故障的概率大致为___“kh”是1000小时的意思___。

A．5.8% B．58% C．100% D．1000%5）电工实验中，采用平衡电桥测量电阻的阻值，属于___使用平衡式仪表时，要努力使它的指针指到零点___测量，而用动圈式电压表测量电压，属于___使用偏位式仪表时，仪表的指针从零位偏向到被测数值的位置___测量。

A．偏位式B．零位式C．微差式D．非接触式6）在仪表的误差校验中，最常用到的真值是___大部分被测量是没有理论真值、约定真值的，光是测量绝对真值是不够的，还要看测量的范围大不大___。

A．理论真值B．约定真值C．相对真值D．绝对真值7）某采购员分别在三家商店购买100kg大米、10kg苹果、1kg巧克力，发现均缺少约0.5kg，但该采购员对卖巧克力的商店意见最大，在这个例子中，产生此心理作用的主要因素是___巧克力的基数太小了，如果两斤差了一斤，换谁都心里不舒服，但是，200斤的大米，差这么半斤就算了___。
