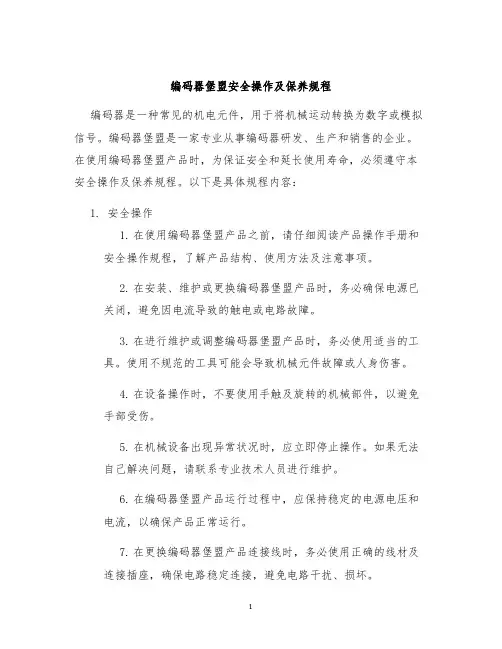

编码器堡盟安全操作及保养规程编码器是一种常见的机电元件,用于将机械运动转换为数字或模拟信号。
编码器堡盟是一家专业从事编码器研发、生产和销售的企业。
在使用编码器堡盟产品时,为保证安全和延长使用寿命,必须遵守本安全操作及保养规程。
以下是具体规程内容:1. 安全操作1.在使用编码器堡盟产品之前,请仔细阅读产品操作手册和安全操作规程,了解产品结构、使用方法及注意事项。
2.在安装、维护或更换编码器堡盟产品时,务必确保电源已关闭,避免因电流导致的触电或电路故障。
3.在进行维护或调整编码器堡盟产品时,务必使用适当的工具。
使用不规范的工具可能会导致机械元件故障或人身伤害。
4.在设备操作时,不要使用手触及旋转的机械部件,以避免手部受伤。
5.在机械设备出现异常状况时,应立即停止操作。
如果无法自己解决问题,请联系专业技术人员进行维护。
6.在编码器堡盟产品运行过程中,应保持稳定的电源电压和电流,以确保产品正常运行。
7.在更换编码器堡盟产品连接线时,务必使用正确的线材及连接插座,确保电路稳定连接,避免电路干扰、损坏。
2. 保养规程1.定期对编码器堡盟产品进行保养,以确保产品正常运行。
2.在保养编码器堡盟产品之前,务必关闭电源。
3.如果产品表面有灰尘或污垢等,可以用干燥的布擦拭清洁即可。
切勿使用化学溶剂或强酸碱进行清洁,这可能会导致产品表面损坏或腐蚀。
4.若发现产品电路锈蚀或损坏,请联系专业技术人员进行维护,切勿自行拆卸。
5.在检查编码器堡盟产品结构、电路等时,务必使用静电释放工具以避免静电对电路的损伤。
6.在检查编码器堡盟产品密封性能时,需注意环境温度和湿度影响,同时也应注意防潮、防尘。
7.在产品保养或更换时,应根据产品手册、规格书等保养说明操作。
切勿随意改动或进行不符合规程的保养操作。
以上是编码器堡盟安全操作及保养规程的主要内容。
希望使用编码器堡盟产品的用户能严格遵守规程,确保自身安全和产品正常运行。
如有疑问或其他问题,欢迎联系编码器堡盟客户服务或技术支持部门。
编码器说明书编码器是一种电子设备,可以将输入的模拟信号或数字信号转化成数字编码形式的信号输出。
它广泛应用于自动控制系统、数码通信和计算机控制等领域。
本说明书将为您介绍编码器的工作原理、应用范围及相关注意事项。
一、工作原理编码器是一种将运动或位置转化为数字信号的设备。
根据测量方式不同,编码器可以分为绝对编码器和增量编码器两种类型。
1.绝对编码器绝对编码器的输出码对应每个位置的最终精确位置信息。
当绝对编码器固定在系统中时,无需执行位置确认程序。
2.增量编码器增量编码器的输出码程式的位置变化。
通常,编码器会在一定的方向上旋转并且会感应这种旋转运动,并按照每个旋转位置产生指定的输出。
主要应用于运动与位置控制反馈系统。
二、应用范围编码器广泛应用于工业、航空、军事和医疗等领域。
以下是一些常见的应用场景:1. 工业生产对于制造业来说,编码器可以用于测量生产过程中的运动和位置。
例如,在机器人工厂中。
编码器可以测量机器人臂的运动,从而确保它的运动达到预期目标。
2. 汽车制造在汽车工业中,编码器可以用于测量引擎的转速与车轮的位置。
这对确保汽车在行驶时稳定且方向正确非常重要。
3. 聚光器激光聚光器通常瞄准特定的对象并进行一定的处理。
编码器可用于确定要聚焦的对象的位置。
4. 医疗科技在医疗设备领域,编码器可用于监测和操作手术工具的位置,并能够使手术更加精确。
5. 航空在飞机上,编码器可用于测量飞机在空中的位置与角度,从而确保飞机始终位于正确的位置上。
三、注意事项1.安装要求安装编码器应当遵循以下几个原则:a) 安装编码器的位置必须与被测量的物体保持稳定。
b) 安装编码器的地方应该保持干燥,不能碰撞或扭曲。
2. 选型要求选型时需要注意以下几点:a) 计算并确定测量结果的最小要求;b) 深入了解所要求的测量任务和要求精确度的范围;c) 确定所要测量的位置和承受压力的方向及大小。
3. 操作要求a) 高强度振动会影响编码器的输出精度,避免地震、震荡等环境;b) 编码器需要经常进行维护,防止灰尘和杂物进入设备内部;c) 禁止在未关闭电源的情况下进行拆卸安装等操作。
依爱消防编码器使用方法
《依爱消防编码器使用方法》
一、产品特点
依爱消防编码器采用最新的4位数字码技术,它不仅精巧小巧,而且功能强大,可靠性高。
它可以用来编码防火墙上的门窗或其他闭合空间存放的火灾物品,可以更容易地识别出来,从而更有效地更快扑灭火灾并减少损失。
二、使用方法
1、将依爱消防编码器安装在防火墙上的门窗上,以便及时识别和跟踪材料存放的空间。
2、调整编码器,将其设置为4位数字码,使用者可以随意选择,但必须记住每个编码的内容,以便及时识别和跟踪。
3、在使用过程中,用户应仔细检查编码器,确保它处于良好的状态。
4、如果在使用过程中发现任何异常情况,应及时进行排查和解决,以保证编码器的正常使用。
5、如果需要更改编码器,应先把旧编码撤消,然后重新设置新的编码。
三、注意事项
1、在使用依爱消防编码器时,应确保编码的安全性,并经常更改编码,以防止他人猜测编码内容。
2、使用前,应仔细检查编码器,确保其处于良好的状态,以确
保它的正常运转。
3、在使用过程中,应保持编码器的清洁,以防止外界侵入和损坏编码器。
4、在使用过程中,应关闭编码器,以免浪费电力。
5、如有疑问,请及时联系依爱消防公司,以获得及时帮助。

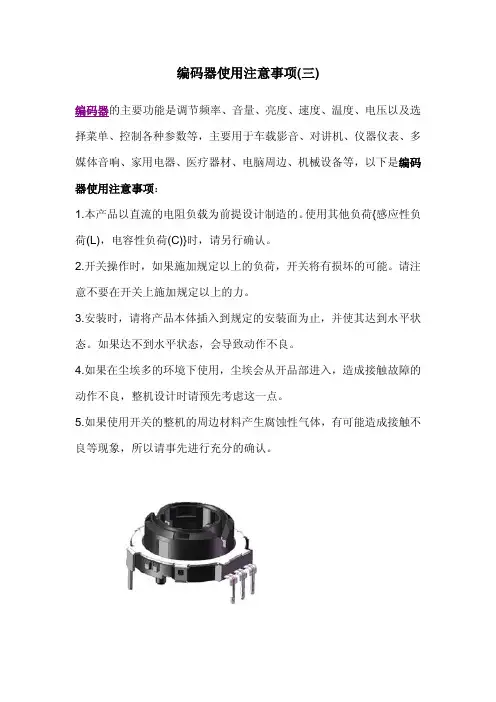

编码器使用注意事项(三)
编码器的主要功能是调节频率、音量、亮度、速度、温度、电压以及选择菜单、控制各种参数等,主要用于车载影音、对讲机、仪器仪表、多媒体音响、家用电器、医疗器材、电脑周边、机械设备等,以下是编码器使用注意事项:
1.本产品以直流的电阻负载为前提设计制造的。
使用其他负荷{感应性负荷(L),电容性负荷(C)}时,请另行确认。
2.开关操作时,如果施加规定以上的负荷,开关将有损坏的可能。
请注意不要在开关上施加规定以上的力。
3.安装时,请将产品本体插入到规定的安装面为止,并使其达到水平状态。
如果达不到水平状态,会导致动作不良。
4.如果在尘埃多的环境下使用,尘埃会从开品部进入,造成接触故障的动作不良,整机设计时请预先考虑这一点。
5.如果使用开关的整机的周边材料产生腐蚀性气体,有可能造成接触不良等现象,所以请事先进行充分的确认。
旋转编码器保管方法:
1.产品以交货时的状态在常温、常湿、不直射阳光照射、不产生腐蚀性气体的场所保管,自交货起6个月以内为限度,请尽可能快的使用。
2.开封后用聚乙烯袋与外气隔断,请在与上述相同环境下保管,并尽快使用。
3.请不要过分堆积。
众海编码器使用说明众海编码器是一款高效、稳定的编码器,广泛应用于各种工业自动化领域。
本文将为您详细介绍众海编码器的使用方法以及相关注意事项,帮助您更好地掌握这款产品。
一、众海编码器简介众海编码器作为一种测量和控制设备,具有高精度、高稳定性、抗干扰能力强等特点。
它能够将机械运动转换为电信号,方便用户进行数据采集、分析和处理。
众海编码器分为内嵌式和外接式两种,可根据不同应用场景选择合适的型号。
二、众海编码器使用方法1.准备工作在使用众海编码器之前,请确保以下准备工作已完成:a.选择合适的编码器型号,了解其技术参数。
b.检查电源电压是否符合编码器的要求。
c.确定编码器的安装位置,保证安装稳固。
2.安装步骤根据编码器的类型和安装方式,进行相应的安装。
一般情况下,内嵌式编码器需嵌入到设备中,外接式编码器需通过电缆连接到控制器。
3.编码器设置根据实际需求,进行编码器的参数设置。
设置方法可通过编码器上的调整按钮或编程软件进行。
主要设置内容包括:a.编码器分辨率:根据测量精度要求进行设置。
b.编码器信号输出:根据控制器接口要求进行设置。
c.编码器通讯方式:根据网络要求进行设置。
4.编码器使用编码器安装完成后,将其与控制器相连,即可开始使用。
在使用过程中,注意观察编码器输出的信号是否稳定,如有异常现象,请及时排查故障。
三、常见问题与解决方案1.编码器输出信号不稳定:检查编码器与控制器连接是否良好,电缆是否损坏。
2.编码器无法正常工作:检查电源电压、编码器参数设置是否正确。
3.编码器故障:参照编码器说明书,进行故障排查与维修。
四、注意事项1.请勿在潮湿、高温、易爆等恶劣环境中使用编码器。
2.请勿将编码器暴露在阳光下长时间照射,以免损坏元器件。
3.请勿暴力拆卸、安装编码器,以免损坏产品。
五、总结与建议众海编码器在使用过程中,需注意以上几点,并确保按照正确步骤进行操作。
只有这样,才能充分发挥编码器的性能,为工业自动化领域提供精确、稳定的测量和控制。

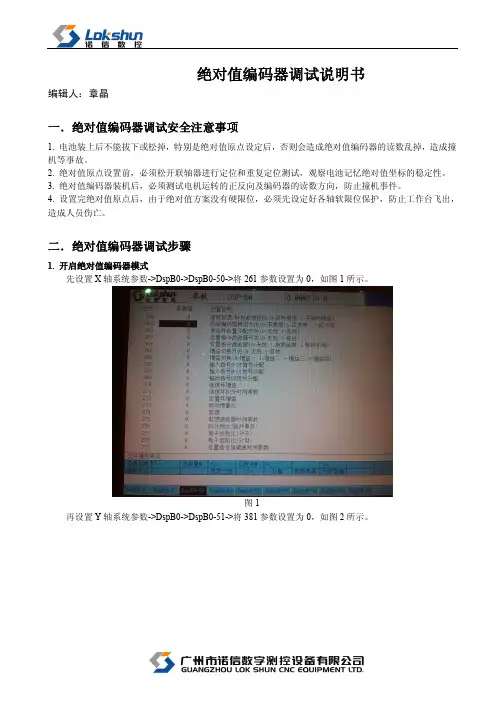

绝对值编码器调试说明书编辑人:章晶一.绝对值编码器调试安全注意事项1. 电池装上后不能拔下或松掉,特别是绝对值原点设定后,否则会造成绝对值编码器的读数乱掉,造成撞机等事故。
2. 绝对值原点设置前,必须松开联轴器进行定位和重复定位测试,观察电池记忆绝对值坐标的稳定性。
3. 绝对值编码器装机后,必须测试电机运转的正反向及编码器的读数方向,防止撞机事件。
4. 设置完绝对值原点后,由于绝对值方案没有硬限位,必须先设定好各轴软限位保护,防止工作台飞出,造成人员伤亡。
二.绝对值编码器调试步骤1. 开启绝对值编码器模式先设置X轴系统参数->DspB0->DspB0-50->将261参数设置为0,如图1所示。
图1再设置Y轴系统参数->DspB0->DspB0-51->将381参数设置为0,如图2所示。
图2最后设置Z轴系统参数->DspB0->DspB0-52->将501参数设置为0,如图3示。
图32. 绝对值编码器的初始化1). 先在伺服驱动器端编码器位置装上电池,然后松开X、Y、Z轴联轴器。
2). 第一次设定绝对值编码器出现A.810报警,连接SigmaWin软件,选择安装->绝对值编码器设定->绝对值编码器复位->然后一直按确定,直到完成,如图4所示。
依此初始化X、Y、Z轴,然后断电重启伺服驱动器,此时报警清除。
图43. 绝对值编码器机床坐标值的定位测试与重复定位测试1). 系统与伺服都上电,记录此时的机床坐标,然后将伺服断电,等候5~10分钟,再上电,记录此时的机床坐标,对比上次的机床坐标看有无变化。
如此重复3~5次。
2). 伺服断电,将X、Y、Z轴手动正向转动,伺服上电,记录此时的机床坐标是否往正方向运动了。
然后伺服断电,等候5~10分钟,再上电,记录此时的机床坐标,对比上次的机床坐标看有无变化。
再伺服断电,将X、Y、Z轴手动正向转动,伺服上电,记录此时的机床坐标是否往正方向运动了,如此重复3~5次。
编码器的使用方法及注意事项(最新版4篇)目录(篇1)I.编码器的定义和作用II.编码器的种类和使用方法III.编码器的使用注意事项IV.总结正文(篇1)编码器是一种将模拟信号转换为数字信号的设备,广泛应用于工业自动化、物联网、智能家居等领域。
以下是编码器的使用方法及注意事项:一、编码器的定义和作用编码器是一种将模拟信号转换为数字信号的设备,其主要作用是实现对物理量的测量和控制。
常见的编码器有光电编码器、磁编码器、超声编码器等。
二、编码器的种类和使用方法1.光电编码器:光电编码器是一种利用光电效应将旋转角度转换为数字信号的设备。
使用光电编码器时,需要将传感器固定在旋转部件上,并将编码盘固定在旋转轴上。
通过读取传感器输出的数字信号,可以实现对旋转角度的测量和控制。
2.磁编码器:磁编码器是一种利用磁感应原理将旋转角度转换为数字信号的设备。
使用磁编码器时,需要将传感器固定在旋转部件上,并将编码盘固定在旋转轴上。
通过读取传感器输出的数字信号,可以实现对旋转角度的测量和控制。
3.超声编码器:超声编码器是一种利用超声波原理将旋转角度转换为数字信号的设备。
使用超声编码器时,需要将传感器固定在旋转部件上,并将超声波发生器和接收器分别安装在旋转轴和旋转部件上。
通过读取传感器输出的数字信号,可以实现对旋转角度的测量和控制。
三、编码器的使用注意事项1.确保编码器与被测物体之间的距离和角度正确,避免误差。
2.在使用光电编码器时,需要注意传感器的清洁和维护,避免灰尘和油污对测量精度的影响。
目录(篇2)I.编码器的定义和作用II.编码器的使用方法III.编码器的注意事项正文(篇2)I.编码器的定义和作用编码器是一种将模拟信号转换为数字信号的设备,常用于测量和监控设备的运行状态。
编码器可以将设备的速度、位置、旋转方向等参数转换成数字信号,从而实现对设备的自动化控制。
II.编码器的使用方法1.确认编码器的连接方式:编码器通常采用串口或网络接口与控制系统连接。

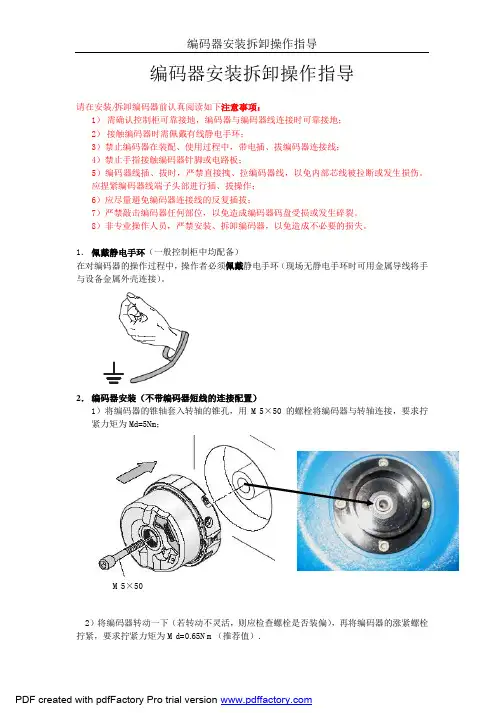

编码器安装拆卸操作指导请在安装/拆卸编码器前认真阅读如下注意事项:1) 需确认控制柜可靠接地,编码器与编码器线连接时可靠接地;2) 接触编码器时需佩戴有线静电手环;3)禁止编码器在装配、使用过程中,带电插、拔编码器连接线;4)禁止手指接触编码器针脚或电路板;5)编码器线插、拔时,严禁直接拽、拉编码器线,以免内部芯线被拉断或发生损伤。
应捏紧编码器线端子头部进行插、拔操作;6)应尽量避免编码器连接线的反复插拔;7)严禁敲击编码器任何部位,以免造成编码器码盘受损或发生碎裂。
8)非专业操作人员,严禁安装、拆卸编码器,以免造成不必要的损失。
1. 佩戴静电手环(一般控制柜中均配备)在对编码器的操作过程中,操作者必须佩戴静电手环(现场无静电手环时可用金属导线将手与设备金属外壳连接)。
2. 编码器安装(不带编码器短线的连接配置)1)将编码器的锥轴套入转轴的锥孔,用M 5×50的螺栓将编码器与转轴连接,要求拧紧力矩为Md=5Nm ;2)将编码器转动一下(若转动不灵活,则应检查螺栓是否装偏),再将编码器的涨紧螺栓拧紧,要求拧紧力矩为Md=0.65Nm (推荐值).M5×503)按照图示方法安装编码器线,并装上编码器后盖。
注意:编码器线插入时,一定要对准针脚,慢慢插入,不能用力过猛使针脚变形。
3.编码器安装(带编码器短线的连接配置)1)将编码器长线的DB15公头连接到短线的DB15母头上;2)如下图,将长线的DB15公头上的螺钉锁紧。

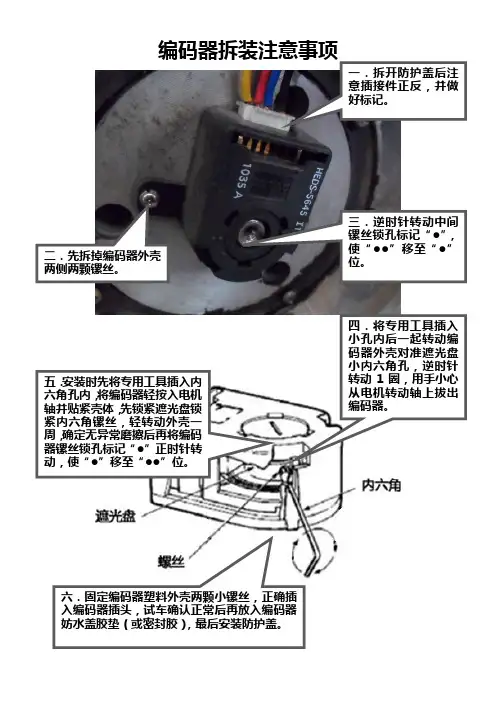

4.编码器拆卸1)先将编码器后盖取下,再将M5×50的螺栓拧出2~3牙;2)如图所示,再用M10×(50~100mm)的六角螺栓拧入(M10螺栓拧入时切不可拧偏,否则会损伤编码器),将编码器顶出,编码器顶出后再拆下M10螺栓即可。
注意:当M10螺栓顶到M5×50中心螺栓时需缓慢拧入,拧入深度为2~3牙(M10螺栓拧入需缓慢拧入不易用力),此时编码器将会被顶出一部分;再次将M10螺栓拧出,将M5中心螺栓拧出2-3牙,编码器将会再次被顶出一部分。

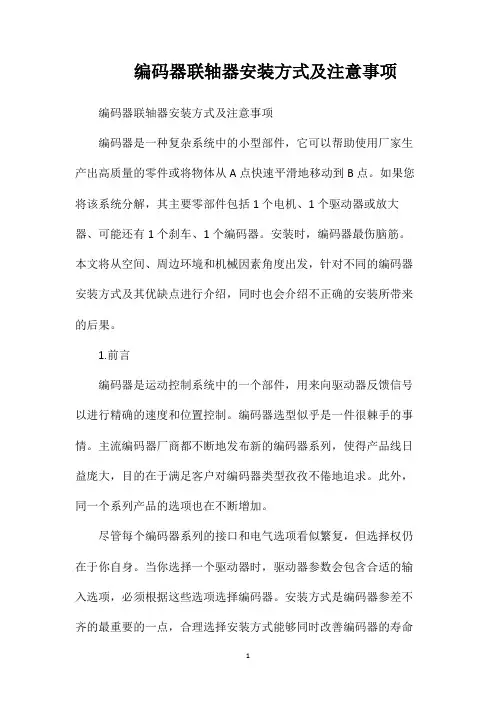

编码器联轴器安装方式及注意事项编码器联轴器安装方式及注意事项编码器是一种复杂系统中的小型部件,它可以帮助使用厂家生产出高质量的零件或将物体从A点快速平滑地移动到B点。
如果您将该系统分解,其主要零部件包括1个电机、1个驱动器或放大器、可能还有1个刹车、1个编码器。
安装时,编码器最伤脑筋。
本文将从空间、周边环境和机械因素角度出发,针对不同的编码器安装方式及其优缺点进行介绍,同时也会介绍不正确的安装所带来的后果。
1.前言编码器是运动控制系统中的一个部件,用来向驱动器反馈信号以进行精确的速度和位置控制。
编码器选型似乎是一件很棘手的事情。
主流编码器厂商都不断地发布新的编码器系列,使得产品线日益庞大,目的在于满足客户对编码器类型孜孜不倦地追求。
此外,同一个系列产品的选项也在不断增加。
尽管每个编码器系列的接口和电气选项看似繁复,但选择权仍在于你自身。
当你选择一个驱动器时,驱动器参数会包含合适的输入选项,必须根据这些选项选择编码器。
安装方式是编码器参差不齐的最重要的一点,合理选择安装方式能够同时改善编码器的寿命和性能。
工欲善其事必先利其器,合适的安装选项就如同合适的器。
2.联轴器2.1联轴器定义如果选择法兰或底脚安装型编码器,编码器可通过使用1个联轴器和1个转接器安装到电机上。
联轴器通过紧定螺钉与各轴固定,并带有弹簧或机械装置消除来自电机轴的冲击、振动或偏移。
这样的连接方式在编码器与老式、非标准电机配对、编码器没有O 环型或空心轴型号以至于难以补偿电机轴过大的窜动时很常见。
底脚安装同样是将编码器直接安装于电机轴上或通过皮带传动。
选择这种方式的原因与选择法兰安装方式一样。
但是,这种安装方式下编码器本体不在直接或间接安装于电机表面,而是与电机一样水平安装。
底脚安装型编码器一般也具有Nema56C表面,用于在该表面安装齿轮组或另一个环型编码器(第4节)。
2.2联轴器的好处使用联轴器将编码器隔离具有许多好处。
采用这种安装方式通常能够与电机进行电气隔离。
编码器安装注意事项
1、必须持有电梯控制系统编码器部分接线图和编码器说明书,两者结合正确接线。
2、安装时,编码器应轻拿轻放,避免碰撞,严格禁止在安装过程中用锤子和其它物体击打编码器,如果在安装过程中,电梯曳引机的轴径和编码器的内径有误差,可打磨曳引机轴,或用砂纸轻磨编码器内套。
3、编码器主体与编码器的连线如果是用带螺纹的插拔件连接,在连接时必须将编码器口与其连线口对好,以免插入时损坏针口。
4、编码器的连线最好与动力线分开布线,以防止干扰。
5、编码器的主体与曳引机轴应是弹性连接。
6、编码器安装与曳引机的轴必须保持良好的同心度。
编码器接线列表
1、名称:海德编码器(HEDSS)
型号:
2、名称:汇通编码器(WETON)
型号:。
旋转编码器的选型及使用安装注意事项
一、选型:
1.机械安装尺寸,轴径,安装孔位;电缆出线方式;安装空间体积;工作环境防护等级是否满足要求。
2. 分辨率,即编码器工作时每圈输出的脉冲数,是否满足设计使用精度要求。
3.电气接口,增量编码器输出方式常见有推拉输出(HTL),电压输出(E),集电极开路(C,常见C为NPN型管输出),长线驱动器输出(TTL)。
绝对值编码器输出有:同步串行SSI,profibus-dp总线,canopen总线,并行输出(推挽、集电极开路NPN、PNP型),4-20ma,RS485输出。
其输出方式及最大信号电流应和其控制系统的接口电路相匹配。
4.电源电压,编码器供电电压应该与编码器额定工作电压相匹配。
二、安装和使用注意事项
1.机械安装注意事项
对于出轴型编码器与用户输出轴间的连接:应采用弹性软连接,切忌采用刚性连接,以避免因用户轴的串动、跳动,造成编码器轴系和码盘的损坏。
编码器安装时应轻轻推入被套轴,严禁用锤敲击和摔打碰撞,以免损坏轴系和码盘。
安装时请注意允许的轴负载,不得超过其极限负载。
应保证编码器轴与用户输出轴的不同速度<0.2mm,与轴线的偏角<2°,
对于中空轴编码器,注意编码器的轴向跳动及其径向跳动是否合符编码器的参数,注意不要超过其极限转速,如超过编码器所允许的极限转速时,电气信号可能会丢失,或者轴承寿命缩短,长期使用时,请检查与编码器实体相连部分、以及固定螺钉等是否松动,以防影响设备的正常使用,因为编码器是精密仪器,使用时要注意周围无振源。
2.电气使用注意事项:
1.注意编码器的供电电压必须与编码器的技术手册上一致,防止因电压不匹配而造成编码器损坏,编码器的信号线输出电流不要超过其最大值。
2.请不要将编码器的输出线与动力线等绕在一起或同一管道传输,也不宜在配电盘附近使用,以防干扰。
配线时应采用屏蔽电缆。
3.安装开机前,应仔细检查,产品说明书与编码器型号是否相符,接线是否正确,错误接线会导致内部电路损坏,对于不用的线缆请用热缩套管套好,防止相互短路造成编码器损坏。
4.长距离传输时,应考虑信号衰减因素,选用输出阻抗低,抗干扰能力强的输出方式.
5.焊接时请做好静电防护措施,防止因静电造成编码器损坏。
6.环境方面 编码器不是防漏结构时,不要溅上水、油等,必要时要加上防护罩,请注意环境温度、湿度是否在仪器使用要求范围之内。
上海楚嘉自动化科技有限公司技术部。
