开关电源中X电容和Y电容设计规则

开关电源输入共模电感X电容Y电容差摸电感理论计算开关电源是一种把直流电转换为具有稳定电压的高频脉冲的电源。

在开关电源中，输入端需要一些电子元件来实现功率传输和滤波。

这些电子元件包括共模电感、X电容、Y电容和差模电感。

接下来，我们将分别介绍这些电子元件的理论计算方法。

1.共模电感：共模电感用于减小输入电源中的共模干扰。

它由磁芯和线圈组成。

共模电感的理论计算主要是计算其工作频率下的感感值。

共模电感的计算公式为：Lcm = Vcm / (2 * π * f * Icm)其中，Lcm为共模电感的感值，Vcm为输入电源共模干扰电压，f为工作频率，Icm为共模干扰电流。

2.X电容：X电容（也称为差模电容）用于减小输入电源中的差模干扰。

它由两个电极和电介质层组成。

X电容的理论计算主要是计算其工作频率下的电容值。

X电容的计算公式为：Cx=1/(2*π*f*Rx)其中，Cx为X电容的电容值，f为工作频率，Rx为差模干扰电流的阻抗。

3.Y电容：Y电容用于滤除高频脉冲噪声。

它由两个电极和电介质层组成。

Y电容的理论计算主要是计算其工作频率下的电容值。

Y电容的计算公式为：Cy=1/(2*π*f*Ry)其中，Cy为Y电容的电容值，f为工作频率，Ry为高频噪声电流的阻抗。

4.差模电感：差模电感用于滤除差模噪声。

它由磁芯和线圈组成。

差模电感的理论计算主要是计算其工作频率下的感感值。

差模电感的计算公式为：Ldm = Vdm / (2 * π * f * Idm)其中，Ldm为差模电感的感值，Vdm为差模干扰电压，f为工作频率，Idm为差模干扰电流。

以实际应用为例，假设工作频率为100kHz，共模干扰电压为1V，共模干扰电流为10mA，差模干扰电压为0.5V，差模干扰电流为5mA，差模干扰阻抗为50Ω，共模干扰阻抗为100Ω，高频噪声电流阻抗为80Ω，则可以根据上述公式计算得到共模电感的感值、X电容的电容值、Y电容的电容值和差模电感的感值。

交流电源输入分为3个端子:火线(L)/零线(N)/地线(G).在火线和地线之间以及在零线和地线之间并接的电容,一般统称为Y电容. 这两个Y电容连接的位置比较关键,必须需要符合相关安全标准, 以防引起电子设备漏电或机壳带电,容易危及人身安全及生命.它们都属于安全电容,从而要求电容值不能偏大,而耐压必须较高.一般情况下,工作在亚热带的机器,要求对地漏电电流不能超过0.7mA;工作在温带机器,要求对地漏电电流不能超过0.35mA.因此,Y电容的总容量一般都不能超过4700PF(472).特别指出:作为安全电容的Y电容,要求必须取得安全检测机构的认证.Y电容外观多为橙色或蓝色,一般都标有安全认证标志(如UL、CSA等标识)和耐压AC250V或AC275V字样.然而,其真正的直流耐压高达5000V 以上. 必须强调,Y电容不得随意使用标称耐压AC250V或者DC400V之类的普通电容来代用.在火线和零线抑制之间并联的电容,一般称之为X电容.由于这个电容连接的位置也比较关键,同样需要符合相关安全标准.X电容同样也属于安全电容之一.根据实际需要,X电容的容值允许比Y电容的容值大,但此时必须在X电容的两端并联一个安全电阻,用于防止电源线拔插时,由于该电容的充放电过程而致电源线插头长时间带电.安全标准规定,当正在工作之中的机器电源线被拔掉时,在两秒钟内,电源线插头两端带电的电压(或对地电位)必须小于原来额定工作电压的30%.作为安全电容之一的X电容,也要求必须取得安全检测机构的认证.X电容一般都标有安全认证标志和耐压AC250V或AC275V字样,但其真正的直流耐压高达2000V以上,使用的时候不要随意使用标称耐压AC250V 或者DC400V之类的的普通电容来代用.通常,X电容多选用纹波电流比较大的聚脂薄膜类电容.这种类型的电容,体积较大,但其允许瞬间充放电的电流也很大,而其内阻相应较小.普通电容纹波电流的指标都很低,动态内阻较高.用普通电容代替X电容,除了电容耐压无法满足标准之外,纹波电流指标也难以符合要求.安规电容是指用于这样的场合,即电容器失效后,不会导致电击,不危及人身安全.安规电容安全等级应用中允许的峰值脉冲电压过电压等级(IEC664)X1 >2.5kV ≤4.0kV ⅢX2 ≤2.5kV ⅡX3 ≤1.2kV I安规电容安全等级绝缘类型额定电压范围Y1 双重绝缘或加强绝缘≥ 250VY2 基本绝缘或附加绝缘≥150V ≤250VY3 基本绝缘或附加绝缘≥150V ≤250VY4 基本绝缘或附加绝缘 <150V好文!能不能说明一下X/Y电容对EMI特性的影响啊?谢谢回复第2贴编辑好评(0) 差评(0)greatcn 等级: 论坛积分:28 发贴数:386 第3贴2006-09-15 11:00X电容接在L,N之间,降低的是差模部分的一些干扰.差模主要集中在1M以下的频率.Y电容是L,N与大地PE之间的,主要是为高频信号提供最快捷的回路通道,降低高频信号给系统带来的影响. X电容一般取值在100nF~2.2U之间,我一般用470nF,差模部分干扰严重的时候我一般用680nF.但是我见过别人用2.2UF的,似乎过于奢侈.因为这个电容是很贵的.Y电容取值切不可过大,一般有1nF,2.2nF,4.7nF可供选择.我一般选用2.2nF.Y电容选取切要注意.并不是越大越好,建议不要超过10nF,取值太大,与大地之间的漏电流就会变大,不符合安规的要求,会有安全隐患.比如有些电器,用起来有时候麻手,就是这个原因.至于X,Y电容消除干扰的原理,本贴暂不作讨论.大家只要了解一下,X电容主要消除1M一下差模部分的干扰,Y电容是消除1M以上高频部分的干扰就可以了.回复第3贴编辑好评(0) 差评(0)heaven_meng 等级: 论坛积分:138 发贴数:521 第5贴2006-09-15 14:22我记得在用用X电容是,其植小于0.22uF是可以不用外接电阻,大于或等于时一定要接,是吗?回复第5贴编辑好评(0) 差评(0)greatcn 等级: 论坛积分:28 发贴数:386 第6贴2006-09-15 14:42X电容的两端并联一个安全电阻,用于防止电源线拔插时,由于该电容的充放电过程而致电源线插头长时间带电.安全标准规定,当正在工作之中的机器电源线被拔掉时,在两秒钟内,电源线插头两端带电的电压(或对地电位)必须小于原来额定工作电压的30%.所以一定要接.680nF以上的时候我才接,一般我不接.另外,线路本身也有内阻,母线上的大的电解电容自身也有ESR,所以一般我都不接,会影响效率的.回复第6贴编辑好评(0) 差评(0)deep_thought 等级: 论坛积分:208 发贴数:328 第7贴2006-09-15 20:11我记得IEC60950规定容量大于0.1uF的要接电阻放电,有放电常数要求.回复第7贴编辑好评(0) 差评(0)greatcn 等级: 论坛积分:28 发贴数:386 第9贴2006-09-15 21:13我只是说我的经验.100nF没有必要加放电电阻.回复第9贴编辑好评(0) 差评(0)lose52068 等级: 论坛积分:138 发贴数:174 第15贴2007-08-01 13:47 七学到了知识,谢谢但我还想问下,关于Y电容的选取,什么时候选Y1,什么时候选Y2选择Y2的时候是否需要用两个串联? 另外1NF 2.2NF 4.7NF 该怎么选呢?回复第15贴编辑好评(0) 差评(0)benchen 等级: 论坛积分:37 发贴数:14 第18贴2007-08-09 23:08 四X cap 主要消switching frequency的奇數諧波,一般common choke都要搭配X cap使用Y cap 的功能要仔細了解,其主要功用是跨primary and secondary ,做虛接地用, 也就是當高頻noise時,讓2側成為同電位狀態,讓2次側的noise不是floating狀態,一浮接,那就是一個很大的dbuV,影響EMI很大回复第18贴编辑好评(0) 差评(0)fbzping 等级: 论坛积分:30 发贴数:56 第4贴2006-09-15 11:59good回复第4贴编辑好评(0) 差评(0)lformat 等级: 论坛积分:23 发贴数:45 第8贴2006-09-15 20:19very goodUp !~~~回复第8贴编辑好评(0) 差评(0)kelly_liu 等级: 论坛积分:119 发贴数:27 第10贴2007-01-05 11:43大师级人物回复第10贴编辑好评(0) 差评(0)张克克等级: 论坛积分:390 发贴数:449 第11贴2007-01-05 22:35长知识了,学习中……回复第11贴编辑好评(0) 差评(0)ltewu 等级: 论坛积分:6 发贴数:8 第12贴2007-01-07 20:30 十看了你的贴,现在对XY电容又有了信的认识回复第12贴编辑好评(0) 差评(0)pudafu1 等级: 论坛积分:117 发贴数:74 第13贴2007-01-08 09:12 九好贴!顶!回复第13贴编辑好评(0) 差评(0)jonis 等级: 论坛积分:45 发贴数:8 第14贴2007-01-08 21:31 八真的不錯啊讓我知道了XY電容的取值問題回复第14贴编辑好评(0) 差评(0)小浩等级: 论坛积分:106 发贴数:92 第16贴2007-08-09 08:46 六顶回复第16贴编辑好评(0) 差评(0)310555397 等级: 论坛积分:3 发贴数:46 第17贴2007-08-09 17:19 五顶......回复第17贴编辑好评(0) 差评(0)江湖电源等级: 论坛积分:812 发贴数:743 第19贴2007-08-10 08:01 三好贴回复第19贴编辑好评(0) 差评(0)lose52068 等级: 论坛积分:138 发贴数:174 第20贴2007-08-11 08:24 二但我还想问下,关于Y电容的选取,什么时候选Y1,什么时候选Y2选择Y2的时候是否需要用两个串联? 另外1NF 2.2NF 4.7NF 该怎么选呢?回复第20贴编辑好评(0) 差评(0)liufeng1000 等级: 论坛积分:1 发贴数:1 第21贴2007-08-11 14:53 一。

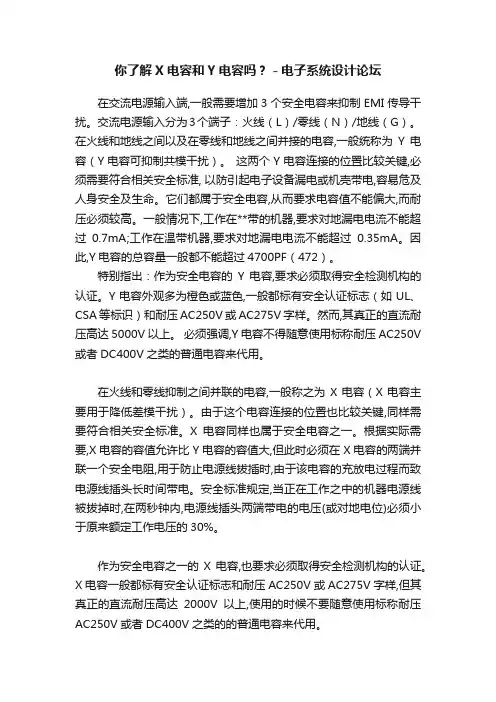

你了解X电容和Y电容吗？－电子系统设计论坛在交流电源输入端,一般需要增加3个安全电容来抑制EMI传导干扰。

交流电源输入分为3个端子：火线（L）/零线（N）/地线（G）。

在火线和地线之间以及在零线和地线之间并接的电容,一般统称为Y电容（Y电容可抑制共模干扰）。

这两个Y电容连接的位置比较关键,必须需要符合相关安全标准, 以防引起电子设备漏电或机壳带电,容易危及人身安全及生命。

它们都属于安全电容,从而要求电容值不能偏大,而耐压必须较高。

一般情况下,工作在**带的机器,要求对地漏电电流不能超过0.7mA;工作在温带机器,要求对地漏电电流不能超过0.35mA。

因此,Y电容的总容量一般都不能超过4700PF（472）。

特别指出：作为安全电容的Y电容,要求必须取得安全检测机构的认证。

Y电容外观多为橙色或蓝色,一般都标有安全认证标志（如UL、CSA等标识）和耐压AC250V或AC275V字样。

然而,其真正的直流耐压高达5000V以上。

必须强调,Y电容不得随意使用标称耐压AC250V 或者DC400V之类的普通电容来代用。

在火线和零线抑制之间并联的电容,一般称之为X电容（X电容主要用于降低差模干扰）。

由于这个电容连接的位置也比较关键,同样需要符合相关安全标准。

X电容同样也属于安全电容之一。

根据实际需要,X电容的容值允许比Y电容的容值大,但此时必须在X电容的两端并联一个安全电阻,用于防止电源线拔插时,由于该电容的充放电过程而致电源线插头长时间带电。

安全标准规定,当正在工作之中的机器电源线被拔掉时,在两秒钟内,电源线插头两端带电的电压(或对地电位)必须小于原来额定工作电压的30%。

作为安全电容之一的X电容,也要求必须取得安全检测机构的认证。

X电容一般都标有安全认证标志和耐压AC250V或AC275V字样,但其真正的直流耐压高达2000V以上,使用的时候不要随意使用标称耐压AC250V或者DC400V之类的的普通电容来代用。

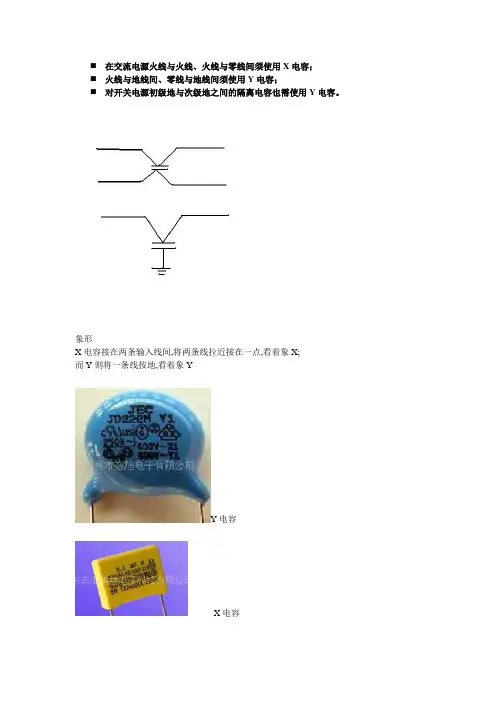

⏹在交流电源火线与火线、火线与零线间须使用X电容；⏹火线与地线间、零线与地线间须使用Y电容；⏹对开关电源初级地与次级地之间的隔离电容也需使用Y电容。

象形X电容接在两条输入线间,将两条线拉近接在一点,看着象X;而Y则将一条线按地,看着象YY电容X电容安规电容(X电容/Y电容)知识及应用什么是安规电容X 电容Y电容X,Y电容都是安规电容,火线零线间的是X电容,火线与地间的是Y电容.根据IEC 60384-14，电容器分为X电容及Y电容，1. X电容是指跨于L-N之间的电容器，2. Y电容是指跨于L-G/N-G之间的电容器。

(L="Line", N="Neutral", G="Ground")安规电容安全等级X电容底下又分为X1, X2, X3，主要差別在于:1. X1耐高压大于2.5 kV, 小于等于4 kV,2. X2耐高压小于等于2.5 kV,3. X3耐高压小于等于1.2 kVY电容底下又分为Y1, Y2, Y3，Y4, 主要差別在于:1. Y1耐高压大于8 kV,2. Y2耐高压大于5 kV,3. Y3耐高压n/a4. Y4耐高压大于2.5 kVX电容Y电容在电路中的应用如下图所示X电容/Y电容的作用它们用在电源滤波器里,起到电源滤波作用,分别对共模,差模工扰起滤波作用.使用注意事项Y 电容的电容量必须受到限制，从而达到控制在额定频率及额定电压作用下，流过它的漏电流的大小和对系统EMC性能影响的目的。

GJB151规定Y电容的容量应不大于0.1uF。

Y电容除符合相应的电网电压耐压外，还要求这种电容器在电气和机械性能方面有足够的安全余量，避免在极端恶劣环境条件下出现击穿短路现象，Y电容的耐压性能对保护人身安全具有重要意义再补充一点选择应注意的地方：一.抑制电源电磁干扰用电容器当在电源跨线电路中使用电容器来消除噪音时，不仅仅只有正常电压，还必须考虑到异常的脉冲电压（如闪电）的产生，这可能会导致电容器冒烟或者起火。

开关电源的X电容设计准则：参考AD1118 X电容放置原则：1.共模扼流圈前：105/275VAC(MKP/X2)2.共模扼流圈后：474/275VAC(MKP/X2)参考MW SP200-12 X电容放置原则：1.共模扼流圈前：1uF/275VAC(MKP/X2)2.共模扼流圈后：0.33uF/275VAC(MKP/X2)参考MW S145-12 X电容放置原则：1.共模扼流圈前：0.22uF/MKP-X2-250VAC/275VAC(GS-L)2.共模扼流圈后：0.1uF/MKP-X2-250VAC/275VAC(GS-L)一般两级X电容，前一级用0.47uF,第二级用0.1uF；单级则用0.47uF.目前还没有比较方便的计算方法。

（电容容量的大小和电源的功率无直接关系）开关电源的Y电容设计准则：大地=PGND（or CHGND）参考AD1118 Y电容放置原则：1.市电输入L/N线对大地：（2颗472/250V Y2）2.市电经过一级共模扼流圈后的两线对大地：（2颗472/250V）3.整流桥输出的低压端（变压器初级低压端）对大地：（1颗222/250V）4.6组低压直流输出88V1对大地：（各1颗103/1KV Y1)5.6组低压输出辅助电源AGND（变压器次级低压端）对大地：（共用1颗103/1KV Y1)6.变压器初级低压端对变压器次级低压端：(共用1颗103/1kV Y1)参考AD1043的设计：1.市电输入L/N线对大地：（2颗222/250V Y2）2.市电经过1级共模扼流圈后的两线对大地：（2颗472/250V Y2）参考康殊电子的设计：1.市电输入L/N线对大地：（2颗102/250V Y2）2.市电经过2级共模扼流圈后的两线对大地：（2颗102/250V Y2）3.整流桥输出的低压端（变压器初级低压端）对大地：（1颗332/250V Y2）4.12V低压直流输出对大地：（1颗223/1KV DISC Y1)5.变压器初级低压端对变压器次级低压端：（222/250V Y1）参考MW S-145-12的设计：1.市电经过1级共模扼流圈后的两线对大地：（2颗222/2kV Y1）2.整流桥输出的低压端（变压器初级低压端）对大地：（1颗222/2kV Y1）3.12V低压直流输出GND对大地：（1颗103/1KV Y1)参考MW S-200-12的设计：1.市电输入L/N线对大地：（2颗472/250V Y2未上）2.市电经过1级共模扼流圈后的两线对大地：（2颗472/250V Y2）2.整流桥输出的低压端（变压器初级低压端）对大地：（1颗222/250V Y2）3.PFC输出高压端对变压器初级地：（1颗103/2kV Y1）4.12V低压直流输出对大地：（1颗103/1KV Y1)5.12V低压直流输出GND对大地：（1颗203/1KV Y1)根据上述说明，Y电容设计规则如下：(可适当选择)1.市电输入L/N线对大地：（2颗222/250V Y2）2.市电经过一级共模扼流圈后的两线对大地：（2颗222/250V Y2）3.整流桥输出的低压端（变压器初级低压端）对大地：（1颗222/250V Y2）4.变压器初级低压端对变压器次级低压端：(共用1颗103/1kV Y1)4.低压侧直流输出对大地：（1颗103/1KV)6.低压输出侧GND对大地：（1颗103/1KV)。

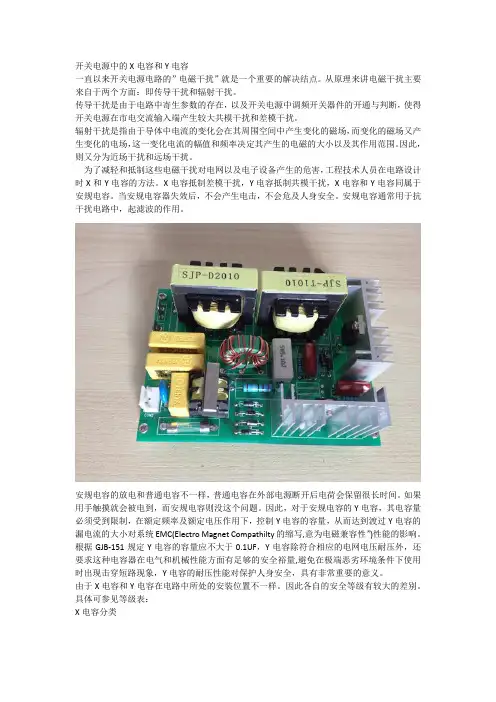

开关电源中的X电容和Y电容一直以来开关电源电路的”电磁干扰”就是一个重要的解决结点。

从原理来讲电磁干扰主要来自于两个方面：即传导干扰和辐射干扰。

传导干扰是由于电路中寄生参数的存在，以及开关电源中调频开关器件的开通与判断，使得开关电源在市电交流输入端产生较大共模干扰和差模干扰。

辐射干扰是指由于导体中电流的变化会在其周围空间中产生变化的磁场，而变化的磁场又产生变化的电场，这一变化电流的幅值和频率决定其产生的电磁的大小以及其作用范围。

因此，则又分为近场干扰和远场干扰。

为了减轻和抵制这些电磁干扰对电网以及电子设备产生的危害，工程技术人员在电路设计时X和Y电容的方法。

X电容抵制差模干扰，Y电容抵制共模干扰，X电容和Y电容同属于安规电容。

当安规电容器失效后，不会产生电击，不会危及人身安全。

安规电容通常用于抗干扰电路中，起滤波的作用。

安规电容的放电和普通电容不一样，普通电容在外部电源断开后电荷会保留很长时间。

如果用手触摸就会被电到，而安规电容则没这个问题。

因此，对于安规电容的Y电容，其电容量必须受到限制，在额定频率及额定电压作用下，控制Y电容的容量，从而达到渡过Y电容的漏电流的大小对系统EMC(Electro Magnet Compathilty的缩写,意为电磁兼容性”)性能的影响。

根据GJB-151规定Y电容的容量应不大于0.1UF，Y电容除符合相应的电网电压耐压外，还要求这种电容器在电气和机械性能方面有足够的安全裕量,避免在极端恶劣环境条件下使用时出现击穿短路现象，Y电容的耐压性能对保护人身安全，具有非常重要的意义。

由于X电容和Y电容在电路中所处的安装位置不一样。

因此各自的安全等级有较大的差别。

具体可参见等级表：X电容分类Y电容分类X电容是跨接在电力线两线(L-N)之间的电容，其接法较为简单。

Y电容的接法则相对复杂一些。

Y电容一般分为Y1和Y2，（注意这里Y1和Y2是安规的编号，也有人称为Ya和Yb），既可同时使用，也有单独使用。

安规电容知识详解，X电容和Y电容的作⽤以及应⽤、耐压选择⼀、安规电容安规电容之所以称之为安规，它是指⽤于这样的场合：即电容器失效后，不会导致电击，也不危及⼈⾝安全。

安规电容包含X电容和Y电容两种，它普通电容不⼀样的是，普通电容即使在外部电源断开之后，它内部储存电荷依然会保留很长⼀段时间，但是安规电容不会出现这个问题。

安规电容⼤多数为蓝⾊、黄⾊、灰⾊以及红⾊等。

1、安规X电容X电容是跨接在电⼒线两线之间，即“L-N”之间，X电容器能够抑制差模⼲扰，通常采取⾦属化薄膜电容器，电容容量是uF级。

X电容多数是⽅型，也就是类似于盒⼦的形状，在它的表⾯⼀般都标有安全认证标志、耐压字样（⼀般有AC300V或AC275V）、依靠标准等信息。

X电容虽然是CBB电容的⼀种，但是并不是每⼀种CBB电容就能做X电容必须要达到安规标准。

2、安规Y电容Y电容通常都是陶瓷类电容器，⼀般成队出现，多数是扁圆形外观，颜⾊呈现蓝⾊，能够抑制共模⼲扰，Y电容容量是nF级。

基于漏电流的制约，Y电容量不可很⼤。

Y电容多数适⽤于隔离场合，按照IEC标准，Y1产品电⽓间隙最⼩为8.0㎜，Y2产品电⽓间隙不低于6.3㎜，作为隔离产品，安全距离要做够，避免⾼压通电发⽣拉弧现象。

⼆、安规电容选择1、耐压选择X型安规电容根据耐压分为 X1、X2、X3三种，安规电容安全等级中允许的峰值脉冲电压过电压等级：2.5kV＜X1≤4.0kV、X2≤2.5kV、X3≤1.2kVY型安规电容安全等级：Y1≥250V，允许峰值脉冲电压＞8KV；150V≤Y2≤300V，允许峰值脉冲电压＞5KV，Y4＜150V，允许峰值脉冲电压＞2.5KV不同电路选择不同的耐压值的安规电容，不能过⼤也不能过⼩，对于X电容来说，很多时候都选⽤X2电容。

2、认证类型不管是什么元器件，只要是正规的都要有认证，安规认证还包括产品安全认证、环境认证、能源认证，不同国家有不同的安规规定，有些规定了强制认证，认证有很多，⽐如中国CQC认证、德国的VDE认证、美国的UL认证、欧盟的ENEC认证、韩国的KC认证等。

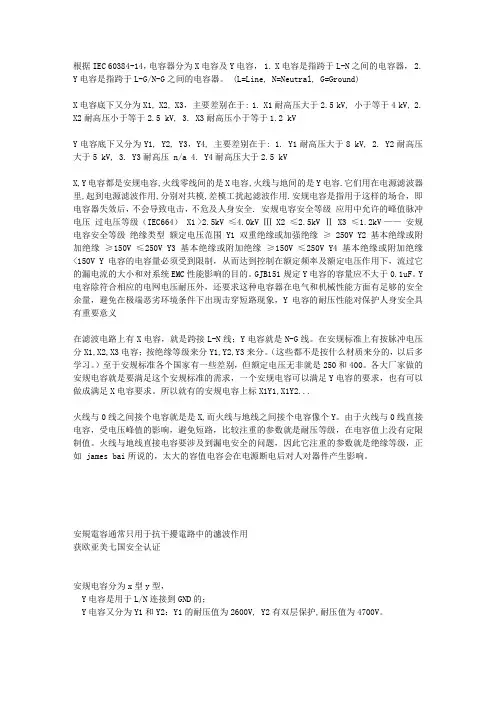

根据IEC 60384-14，电容器分为X电容及Y电容， 1. X电容是指跨于L-N之间的电容器， 2. Y电容是指跨于L-G/N-G之间的电容器。

(L=Line, N=Neutral, G=Ground)X电容底下又分为X1, X2, X3，主要差别在于: 1. X1耐高压大于2.5 kV, 小于等于4 kV, 2. X2耐高压小于等于2.5 kV, 3. X3耐高压小于等于1.2 kVY电容底下又分为Y1, Y2, Y3，Y4, 主要差别在于: 1. Y1耐高压大于8 kV, 2. Y2耐高压大于5 kV, 3. Y3耐高压 n/a 4. Y4耐高压大于2.5 kVX,Y电容都是安规电容,火线零线间的是X电容,火线与地间的是Y电容.它们用在电源滤波器里,起到电源滤波作用,分别对共模,差模工扰起滤波作用.安规电容是指用于这样的场合，即电容器失效后，不会导致电击，不危及人身安全. 安规电容安全等级应用中允许的峰值脉冲电压过电压等级（IEC664） X1 >2.5kV ≤4.0kV Ⅲ X2 ≤2.5kV Ⅱ X3 ≤1.2kV ——安规电容安全等级绝缘类型额定电压范围 Y1 双重绝缘或加强绝缘≥ 250V Y2 基本绝缘或附加绝缘≥150V ≤250V Y3 基本绝缘或附加绝缘≥150V ≤250V Y4 基本绝缘或附加绝缘<150V Y电容的电容量必须受到限制，从而达到控制在额定频率及额定电压作用下，流过它的漏电流的大小和对系统EMC性能影响的目的。

GJB151规定Y电容的容量应不大于0.1uF。

Y 电容除符合相应的电网电压耐压外，还要求这种电容器在电气和机械性能方面有足够的安全余量，避免在极端恶劣环境条件下出现击穿短路现象，Y电容的耐压性能对保护人身安全具有重要意义在滤波电路上有X电容，就是跨接L-N线；Y电容就是N-G线。

在安规标准上有按脉冲电压分X1,X2,X3电容；按绝缘等级来分Y1,Y2,Y3来分。

X电容和Y电容在交流电源输入端,一般需要增加3个安全电容来抑制EMI传导干扰。

交流电源输入分为3个端子：火线（L）/零线（N）/地线（G）。

在火线和地线之间以及在零线和地线之间并接的电容,一般统称为Y电容。

这两个Y电容连接的位置比较关键,必须需要符合相关安全标准, 以防引起电子设备漏电或机壳带电,容易危及人身安全及生命。

它们都属于安全电容,从而要求电容值不能偏大,而耐压必须较高。

一般情况下,工作在亚热带的机器,要求对地漏电电流不能超过0.7mA;工作在温带机器,要求对地漏电电流不能超过0.35mA。

因此,Y电容的总容量一般都不能超过4700PF（472）。

特别指出：作为安全电容的Y电容,要求必须取得安全检测机构的认证。

Y电容外观多为橙色或蓝色,一般都标有安全认证标志（如UL、CSA等标识）和耐压AC250V或AC275V字样。

然而,其真正的直流耐压高达5000V以上。

必须强调,Y电容不得随意使用标称耐压AC250V或者DC400V 之类的普通电容来代用。

在火线和零线抑制之间并联的电容,一般称之为X电容。

由于这个电容连接的位置也比较关键,同样需要符合相关安全标准。

X电容同样也属于安全电容之一。

根据实际需要,X电容的容值允许比Y电容的容值大,但此时必须在X电容的两端并联一个安全电阻,用于防止电源线拔插时,由于该电容的充放电过程而致电源线插头长时间带电。

安全标准规定,当正在工作之中的机器电源线被拔掉时,在两秒钟内,电源线插头两端带电的电压(或对地电位)必须小于原来额定工作电压的30%。

作为安全电容之一的X电容,也要求必须取得安全检测机构的认证。

X电容一般都标有安全认证标志和耐压AC250V或AC275V字样,但其真正的直流耐压高达2000V以上,使用的时候不要随意使用标称耐压AC250V或者DC400V之类的的普通电容来代用。

通常,X电容多选用耐纹波电流比较大的聚脂薄膜类电容。

这种类型的电容,体积较大,但其允许瞬间充放电的电流也很大,而其内阻相应较小。

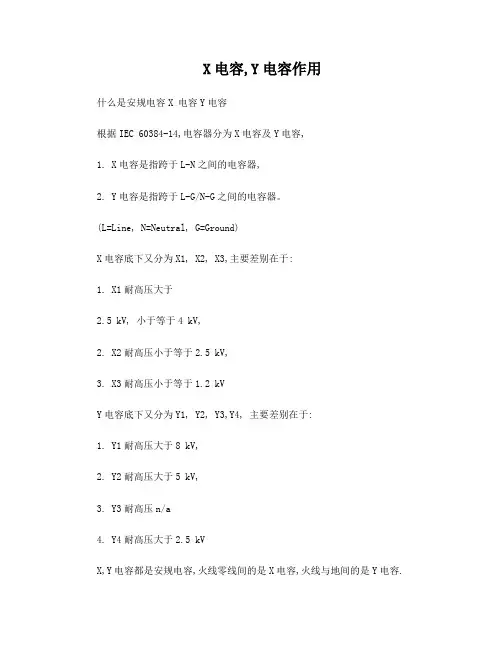

X电容,Y电容作用什么是安规电容X 电容Y电容根据IEC 60384-14,电容器分为X电容及Y电容,1. X电容是指跨于L-N之间的电容器,2. Y电容是指跨于L-G/N-G之间的电容器。

(L=Line, N=Neutral, G=Ground)X电容底下又分为X1, X2, X3,主要差别在于:1. X1耐高压大于2.5 kV, 小于等于4 kV,2. X2耐高压小于等于2.5 kV,3. X3耐高压小于等于1.2 kVY电容底下又分为Y1, Y2, Y3,Y4, 主要差别在于:1. Y1耐高压大于8 kV,2. Y2耐高压大于5 kV,3. Y3耐高压n/a4. Y4耐高压大于2.5 kVX,Y电容都是安规电容,火线零线间的是X电容,火线与地间的是Y电容.它们用在电源滤波器里,起到电源滤波作用,分别对共模,差模工扰起滤波作用.安规电容是指用于这样的场合,即电容器失效后,不会导致电击,不危及人身安全. 安规电容安全等级应用中允许的峰值脉冲电压过电压等级(IEC664)X1 >2.5kV≤4.0kVⅢX2 ≤2.5kV ⅡX3 ≤1.2kV ——安规电容安全等级绝缘类型额定电压范围Y1 双重绝缘或加强绝缘≥ 250V Y2 基本绝缘或附加绝缘≥150V ≤250V Y3 基本绝缘或附加绝缘≥150V ≤250V Y4 基本绝缘或附加绝缘<150V Y电容的电容量必须受到限制,从而达到控制在额定频率及额定电压作用下,流过它的漏电流的大小和对系统EMC性能影响的目的。

GJB151规定Y电容的容量应不大于0.1uF。

Y电容除符合相应的电网电压耐压外,还要求这种电容器在电气和机械性能方面有足够的安全余量,避免在极端恶劣环境条件下出现击穿短路现象,Y电容的耐压性能对保护人身安全具有重要意义什么是安规电容安规电容参数及作用和应用安规电容:安规电容是指用于这样的场合,即电容器失效后,不会导致电击,不危及人身安全.它包括X电容各Y电容两种类型,x电容是跨接在电力线两线(L-N)之间的电容,一般选用金属薄膜电容;Y电容是分别跨接在电力线两线和地之间(L-E,N-E)的电容,一般是成对出现。

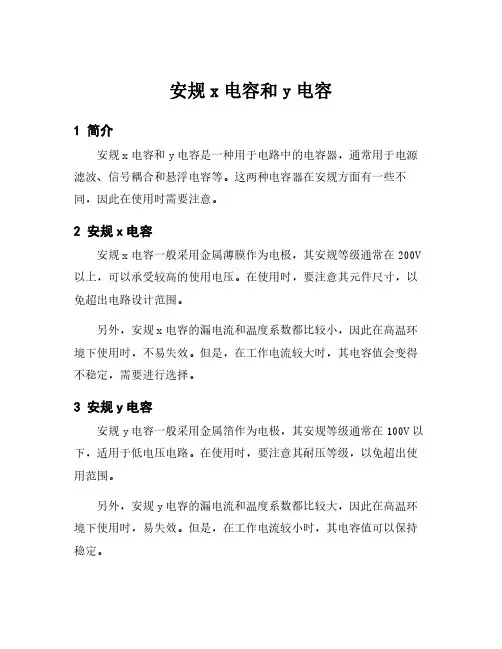

安规x电容和y电容
1简介
安规x电容和y电容是一种用于电路中的电容器，通常用于电源滤波、信号耦合和悬浮电容等。

这两种电容器在安规方面有一些不同，因此在使用时需要注意。

2安规x电容
安规x电容一般采用金属薄膜作为电极，其安规等级通常在200V 以上，可以承受较高的使用电压。

在使用时，要注意其元件尺寸，以免超出电路设计范围。

另外，安规x电容的漏电流和温度系数都比较小，因此在高温环境下使用时，不易失效。

但是，在工作电流较大时，其电容值会变得不稳定，需要进行选择。

3安规y电容
安规y电容一般采用金属箔作为电极，其安规等级通常在100V以下，适用于低电压电路。

在使用时，要注意其耐压等级，以免超出使用范围。

另外，安规y电容的漏电流和温度系数都比较大，因此在高温环境下使用时，易失效。

但是，在工作电流较小时，其电容值可以保持稳定。

4选择与使用
在选择安规x电容和y电容时，需要根据电路设计要求进行选择。

如果电路需要承受较高的电压，就应该选择安规x电容；如果电路需要耐受低电压，则应该选择安规y电容。

在使用时，应当根据电路设计要求合理布局电容，防止其超出使用范围。

另外，在高温或高工作电流环境下，需要特别注意电容的稳定性和失效风险。

5结论
安规x电容和y电容是电路中常见的电容器，其安规等级和特性有所不同。

在使用时，需要根据电路设计要求选择合适的电容器，并注意其安装和使用方式，以保证电路的正常工作。

火线和零线之间并联的这个电容叫X电容；X电容主要做EMI滤波作用，如果用电器内部有高频功率变换电路，比如开关电源等，为了防高频干扰从电源线外泄干扰其它用电设备，必须配置EMI滤波电路，这个电路包含X电容，Y电容，共模电感。

X电容直接接到火线和零线之间，工作电流比较大，因此对电容的要求比较高。

通常,X电容多选用纹波电流比较大的聚脂薄膜类电容.这种类型的电容,体积较大，但其允许瞬间充放电的电流也很大,而其内阻相应较小，损耗比较低；不能用普通电容替代X电容。

顺便说一下Y电容：Y电容也是EMI滤波的一部分，作用是滤除整个电路对外的甚高频信号干扰，接法是火线和零线分别接一个电容到外壳。

特别的，Y电容跟用电器外壳连接，视为安全电容，作为安全电容的Y电容，要求必须取得安全检测机构的认证。

Y电容外观多为橙色或蓝色,一般都标有安全认证标志(如UL、CSA等标识)和耐压AC250V或AC275V字样.然而,其真正的直流耐压高达5000V以上。

必须强调！Y电容严禁使用标称耐压AC250V或者DC400V之类的普通电容来代用！这样会影响人身安全。

安规电容：安规电容是指用于这样的场合，即电容器失效后，不会导致电击，不危及人身安全.它包括X电容各Y电容两种类型，X电容是跨接在电力线两线（L-N）之间的电容，一般选用金属薄膜电容；Y电容是分别跨接在电力线两线和地之间（L-E，N-E）的电容，一般是成对出现。

基于漏电流的限制，Y电容值不能太大，一般X电容是uF级，Y电容是nF级。

X电容抑制差模干扰，Y电容抑制共模干扰。

根据IEC 60384-14，电容器分为X电容及Y电容：1.X电容是指跨于L-N之间的电容器，2.Y电容是指跨于L-G/N-G之间的电容器。

(L=Line, N=Neutral, G=Ground)X电容底下又分为X1, X2, X3，主要差別在于:1.X1额定电压≤1000VAC，耐高压大于2.5 kV,小于等于4kV,2.X2耐高压小于等于2.5 kV,3.X3耐高压小于等于1.2 kVY电容底下又分为Y1, Y2, Y3，Y4, 主要差別在于:1.Y1 额定电压≤500VAC,峰值电压等于8 kV,实验电压4000VAC2.Y2额定电压≥150VAC,≤500VAC,峰值电压等于5 kV,实验电压1500VAC,3.Y3耐高压n/a,已被替代。

开关电源输入：共模电感，X电容，Y电容，差模电感理论计算引言在开关电源中，EMI滤波器对共模和差模传导噪声的抑制起着显著的作用。

在研究滤波器原理的基础上，探讨了一种对共模、差模信号进行独立分析，分别建模的方法，最后基于此提出了一种EMI滤波器的设计程序。

高频开关电源由于其在体积、重量、功率密度、效率等方面的诸多优点，已经被广泛地应用于工业、国防、家电产品等各个领域。

在开关电源应用于交流电网的场合，整流电路往往导致输入电流的断续，这除了大大降低输入功率因数外，还增加了大量高次谐波。

同时，开关电源中功率开关管的高速开关动作（从几十kHz到数MHz），形成了EMI（electromagnetic interference）骚扰源。

从已发表的开关电源论文可知，在开关电源中主要存在的干扰形式是传导干扰和近场辐射干扰，传导干扰还会注入电网，干扰接入电网的其他设备。

减少传导干扰的方法有很多，诸如合理铺设地线，采取星型铺地，避免环形地线，尽可能减少公共阻抗；设计合理的缓冲电路；减少电路杂散电容等。

除此之外，可以利用EMI滤波器衰减电网与开关电源对彼此的噪声干扰。

EMI骚扰通常难以精确描述，滤波器的设计通常是通过反复迭代，计算制作以求逐步逼近设计要求。

本文从EMI滤波原理入手，分别通过对其共模和差模噪声模型的分析，给出实际工作中设计滤波器的方法，并分步骤给出设计实例。

1、EMI滤波器设计原理在开关电源中，主要的EMI骚扰源是功率半导体器件开关动作产生的dv/dt和di/dt，因而电磁发射EME(Electromagnetic Emission)通常是宽带的噪声信号，其频率范围从开关工作频率到几MHz。

所以，传导型电磁环境（EME）的测量，正如很多国际和国家标准所规定，频率范围在0.15～30MHz。

设计EMI滤波器，就是要对开关频率及其高次谐波的噪声给予足够的衰减。

基于上述标准，通常情况下只要考虑将频率高于150kHz的EME衰减至合理范围内即可。

开关电源的X电容设计准则参考AD1118 X 电容放置原则： 1.共模扼流圈前：105/275VAC(MKP/X2)2.共模扼流圈后：474/275VAC(MKP/X2)参考MW SP200-12 X 电容放置原则：1.共模扼流圈前：1uF/275VAC(MKP/X2)2.共模扼流圈后：0.33uF/275VAC(MKP/X2)参考MW S145-12 X 电容放置原则：1.共模扼流圈前：0.22uF/MKP-X2-250VAC/275VAC(GS-L) 2.共模扼流圈后：0.1uF/MKP-X2-250VAC/275VAC(GS-L)一般两级X 电容，前一级用0.47uF,第二级用0.1uF；单级则用0.47uF.目前还没有比较方便的计算方法。

（电容容量的大小和电源的功率无直接关系）开关电源的Y 电容设计准则：大地=PGND（or CHGND）参考AD1118 Y 电容放置原则： 1.市电输入L/N 线对大地：（2 颗472/250VY2） 2.市电经过一级共模扼流圈后的两线对大地：（2 颗472/250V） 3.整流桥输出的低压端（变压器初级低压端）对大地：（1 颗222/250V） 4.6 组低压直流输出88V1 对大地：（各1 颗103/1KV Y1) 5.6 组低压输出辅助电源AGND（变压器次级低压端）对大地：（共用1 颗103/1KV Y1) 6.变压器初级低压端对变压器次级低压端：(共用1 颗103/1kV Y1)参考AD1043 的设计： 1.市电输入L/N 线对大地：（2 颗222/250V Y2） 2.市电经过1 级共模扼流圈后的两线对大地：（2 颗472/250V Y2）参考康殊电子的设计： 1.市电输入L/N线对大地：（2 颗102/250V Y2）2.市电经过2 级共模扼流圈后的两线对大地：（2 颗102/250V Y2） 3.整流桥输出的低压端（变压器初级低压端）对大地：（1 颗332/250V Y2） 4.12V 低压直流输出对大地：（1 颗223/1KV DISC Y1)5.变压器初级低压端对变压器次级低压端：（222/250V Y1）参考MW S-145-12的设计：1.市电经过1 级共模扼流圈后的两线对大地：（2 颗222/2kV Y1）2.整流桥输出的低压端（变压器初级低压端）对大地：（1 颗222/2kV Y1） 3.12V。

X型安规电容与Y型安规电容的区别X安规电容和Y安规电容电容都是安规电容，区别是X安规电容接在输入线两端用来消除差模干扰，Y安规电容接在输入线和地线之间，用来消除共模干扰。

X安规电容采用塑封的方形高压CBB电容，CBB电容不但有更好的电气性能，而且与电源的输入端并联可以有效的减小高频脉冲对开关电源的影响。

Y安规电容是拥有高压瓷片的。

Y型安规电容连接在相线与地线之间。

为了不超过相关安全标准限定的地线允许泄漏值，这些电容的值大约在几nF。

一般地，Y安规电容应连接到噪声干扰较大的导线上。

Y安规电容分为Y1安规电容和Y2安规电容，Y1属于双绝缘Y安规电容,用于跨接一二次侧.Y2则属于基本单绝缘Y安规电容,用于跨接一次侧对保护大地即FG线。

安规电容是指用于这样场合，即电容器失效后，不会导致电击，不危及人身安全。

X安规电容安全等级应用中允许的峰值脉冲电压X1 ＞2.5KV & ≤4.0KVX2 ≤2.5KVX3 ≤1.2KVY安规电容安全等级绝缘类型额定电压范围Y1 双重绝缘或加强绝缘≥ 250VY2 基本绝缘或附加绝缘≥150V ≤250VY3 基本绝缘或附加绝缘≥150V ≤250VY4 基本绝缘或附加绝缘<150VX安规电容抑制差模干扰Y安规电容抑制共模干扰根据IEC 60384-14，电容器分为X安规电容及Y安规电容。

一、X安规电容是指跨于L-N之间的电容器。

二、Y安规电容是指跨于L-G/N-G之间的电容器。

(L=Line, N=Neutral, G=Ground) 。

(1)加Y-CAP最重要的目的是为了过EMI(2)现在大多人不想加Y-CAP，有两点：1、是为了降低成本，一个Y-CAP有0.3RMB，现在大家都在进行NO Y设计2、我们的开关电源在一些音频设备上使用时有很多的困扰，比如mp3用开关电源就没有用线性电源好，固定台电话，ADSL用开关电源就会有噪音；三、安规对Y-CAP没有说一定要加，只要你的EMI能过就可以，Y-CAP太大会影响漏电流。

X电容，Y电容，共模及选择⽅法X电容与共模的选择⽅法，想要很容易的滤掉开关电源的⾼频杂波，使之不能过EMI器件传导出去。

并不是X电容越⼤越好，也不是共模越⼤越好。

⽽是要两者合适，使两都谐振（形成低通滤波器）。

低通滤波器－通低频，阻⾼频，相信做个收⾳机或⽆线⽅⾯的朋友对这个不陌⽣吧。

X电容都是接在共模前⾯。

因为从开关电源出来（开关部分相对进线来说）的⾼频信号。

是先进共模在到X就可以达到滤波效果，⼤家都知道，电感是（阻交流通直流的，频率越⾼越不容易过，⽽电容呢是通交流隔直流的，对地交流信号很容易过去，频率越低越不容易流过。

）若是共模接进线，X电容随后，就算算的很准确，但也只能对外线进来的⼲扰起到滤波作⽤，⽽对⾃⾝对外的⼲扰效果不明显。

这就是为什么有的放前就⼀定要放在前⾯。

）有的说，我共模两边都放的有，这样也⾏，因为这样做可以对⾥⾯的⼲扰都达到滤波效果。

X电容越⼤，交流损耗可观。

共模的值太⼤，在低压时（或⾼压时）会饱和，这时候的电感量减速⼩或接近0了，这样的共模就失去本⽣的作⽤，仅⽤X电容来滤波，这时的X电容就显得⼒不从⼼了。

所以X电容与共模配合，选择电路的最⼤输⼊电，在保证其温升的情况下，电感量的变化范围，在最⼤电流时不饱和，当然还得留有YU量。

共模的电感量确定后，就可以确定电容了，可以采⽤LC谐振的⽅式来选取X电容。

让通频带尽量在40-70HZ范围。

这样⾼频来了后相当于⼀个⾼阻抗的⽹络，就不容易通过去。

Y电容的选取，Y电容主要是通⾼频的，或者说是把⾼频的杂讯对地，让⾼频信号尽量减⼩流出。

不让它从进线辐射出去（或传递）。

Y电容的配置，Y电容⼀班放在进线，或都桥前，有的加了差模，有的没加。

有的电源⼀样可以做到很好的效果。

原因也是很多种的，⽐如板⼦上的⾛线也有电感量，桥脚引线也有电感量。

这些电感量在⾼的开关频下也是有阻抗的（感抗），就是电感，这些电感（或杂散电感）与Y电容就可形成⼀个⾼频的LC谐振。

这些谐振是在开关频率的2倍频处，把电路⾥⾯的2倍频或3倍频的⾼频信号吸收过来。

X,Y电容如何选择电源联盟---⾼可靠电源⾏业第⼀⾃媒体在这⾥有电源技术⼲货、电源⾏业发展趋势分析、最新电源产品介绍、众多电源达⼈与您分享电源技术经验，关注我们，-union，与中国电源⾏业共成长！选择使⽤ X,Y 电容，使⽤要对它们有⼀个⽐较清楚的概念，要明⽩什么样的情况下要使⽤ X,Y 电容，怎么选择才能够保证是符合要求的。

X,Y 电容，我们常称为了安规电容，是按照 IEC 60384-14:1993 进⾏认证的电容，具体的定义和电⽓参数如下所述。

X 电容是⼀种使⽤于在电容器失效是不会导致电冲击危险的场合所使⽤的电容器或 RC 组件，X 在电路中是⽤于 L-L 之间，或 L-N 之间。

X 电容按照叠加到电源本体上的脉冲峰值电压（使⽤中可能承受的）的⼤⼩分为三个⼩类 X1，X2，X3 电容。

表 1 X 电容分类设备在使⽤中的脉冲电压是不可避免的，它可以由于线路受到雷击⽽引起，开关操作⽽引起，也可以是由于转换相邻设备⽽引起，也可以是转换使⽤该电容的设备⽽引起。

如果选择不当，电容⽆法承受⾼的脉冲电压，易于击穿、失效。

表 1 中的绝缘类型，应该是过电压类型，显⽰出 X1 电容具有较⾼承受脉冲电压的能⼒，但是要注意的是 X1 电容最⼤的承受能⼒也是 4KV，并不是所有的场合都可以使⽤ X1 电容。

如果电路输⼊侧的脉冲电压很⾼，则需要使⽤浪涌吸收器来降低线路中的脉冲电压⼤⼩。

X 电容的使⽤原则：1. 在交流整流之前的电容要使⽤ X 电容；2. 永久连接式设备，⼀般应使⽤ X1 电容（固定连接⼀般配电是直接从建筑物主配电连接过来的，过电压等级认为等同于建筑物主配电的过电压等级）；3. 可插式设备，⼀般应使⽤ X2 电容；4. 对于存在⾼输⼊脉冲的电路，要先判断脉冲电压是否超过电容的承受能⼒，然后选择合适的电容。

通常,X 电容多选⽤纹波电流⽐较⼤的聚脂薄膜类电容。

这种类型的电容,体积较⼤,但其允许瞬间充放电的电流也很⼤,⽽其内阻相应较⼩。

开关电源中X电容和Y电容设计规则分析开关电源的X 电容设计准则：参考AD1118 X 电容放置原则： 1.共模扼流圈前：105/275VAC(MKP/X2) 2.共模扼流圈后：474/275VAC(MKP/X2) 参考MW SP200-12 X 电容放置原则：1.共模扼流圈前：1uF/275VAC(MKP/X2) 2.共模扼流圈后：0.33uF/275VAC(MKP/X2)参考MW S145-12 X 电容放置原则： 1.共模扼流圈前：0.22uF/MKP-X2- 250VAC/275VAC(GS-L) 2.共模扼流圈后：0.1uF/MKP-X2- 250VAC/275VAC(GS-L) 一般两级X 电容，前一级用0.47uF,第二级用0.1uF；单级则用0.47uF.目前还没有比较方便的计算方法。
