电路故障的判断方法

【物理知识点】初中物理判断电路故障方法口诀1.通过电流表判断短路或断路若电流表有示数，则短路；若电流表无示数，则断路。

2.再通过电压表电流表情况判断是哪个用电器故障当电压表与电流表一个有示数，一个无示数，则电压表所测用电器故障；当电压表与电流表两个都无示数或都有示数，则另一个非电压表所测用电器故障。

开路的判断1、如果电路中用电器不工作（常是灯不亮），且电路中无电流，则电路开路。

2、具体到那一部分开路，有两种判断方式：①把电压表分别和各处并联，则有示数且比较大（常表述为等于电源电压）则电压表两接线柱之间的电路开路（电源除外）；②把电流表分别与各部分并联，如其他部分能正常工作，电流表有电流，则当时与电流表并联的部分断开了。

（适用于多用电器串联电路）短路的判断1、串联电路或者串联部分中一部分用电器不能正常工作，其他部分用电器能正常工作，则不能正常工作的部分短路。

2、把电压表分别和各部分并联，导线部分的电压为零表示导线正常，如某一用电器两端的电压为零，则此用电器短路。

1.对于电路中原有的电流表示数变化情况分析。

（1）示数增大。

说明：电路（或支路）中部分用电器被短路。

（所有用电器都被短路，则电流表烧毁）（2）示数减小。

说明：①电路（或支路）中发生断路。

②电流表坏了。

（3）示数不变。

说明：除电流表所在支路以外的其它支路上发生断路。

2.将电流表与被测电路并联分析。

（针对串联电路）（1）有示数。

说明：被测电路上发生断路。

（2）无示数。

说明：未测电路上发生断路。

感谢您的阅读，祝您生活愉快。

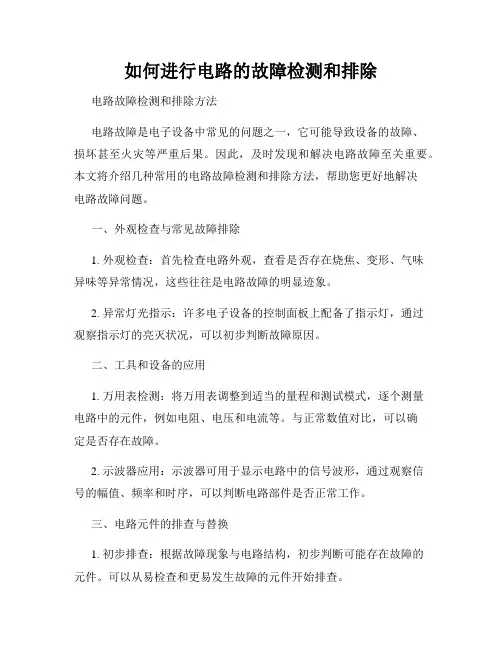

如何进行电路的故障检测和排除电路故障检测和排除方法电路故障是电子设备中常见的问题之一，它可能导致设备的故障、损坏甚至火灾等严重后果。

因此，及时发现和解决电路故障至关重要。

本文将介绍几种常用的电路故障检测和排除方法，帮助您更好地解决电路故障问题。

一、外观检查与常见故障排除1. 外观检查：首先检查电路外观，查看是否存在烧焦、变形、气味异味等异常情况，这些往往是电路故障的明显迹象。

2. 异常灯光指示：许多电子设备的控制面板上配备了指示灯，通过观察指示灯的亮灭状况，可以初步判断故障原因。

二、工具和设备的应用1. 万用表检测：将万用表调整到适当的量程和测试模式，逐个测量电路中的元件，例如电阻、电压和电流等。

与正常数值对比，可以确定是否存在故障。

2. 示波器应用：示波器可用于显示电路中的信号波形，通过观察信号的幅值、频率和时序，可以判断电路部件是否正常工作。

三、电路元件的排查与替换1. 初步排查：根据故障现象与电路结构，初步判断可能存在故障的元件。

可以从易检查和更易发生故障的元件开始排查。

2. 替换元件：将怀疑出问题的元件进行替换，如果故障排除，则说明原来的元件存在问题。

四、逐步缩小范围排除故障1. 分段排查：将电路分为若干个小段，通过分段检测可以缩小故障范围，最终确定故障所在的电路部分。

2. 逐步排除：在确定故障位置后，逐步检查故障部分的各个元件，直到找到具体故障元件。

五、短路和接地故障排除1. 短路排查：使用短路探测器或者断路器等工具，逐个分段检测电路中是否存在短路现象。

2. 接地排查：通过绝缘电阻测试和地线连接测试，确定是否存在接地问题，并及时修复。

六、故障记录和总结1. 记录问题：在故障排除过程中，及时记录故障点、排查过程和解决方法，方便后续的总结和参考。

2. 经验总结：根据多次故障排除经验，总结出一些规律和经验，使得日后的电路故障排查更加高效准确。

综上所述，电路故障检测和排除需要结合外观检查、工具与设备应用、元件排查替换、逐步缩小范围排除、短路和接地故障排除等多种方法，以保证电路的正常运行。

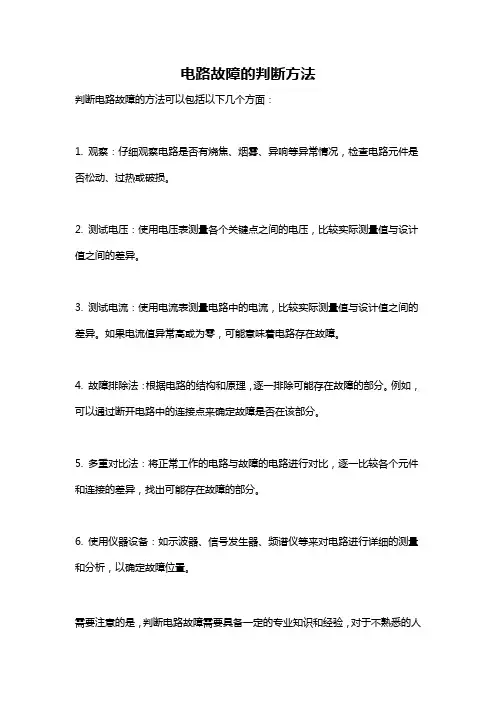

电路故障的判断方法
判断电路故障的方法可以包括以下几个方面：
1. 观察：仔细观察电路是否有烧焦、烟雾、异响等异常情况，检查电路元件是否松动、过热或破损。

2. 测试电压：使用电压表测量各个关键点之间的电压，比较实际测量值与设计值之间的差异。

3. 测试电流：使用电流表测量电路中的电流，比较实际测量值与设计值之间的差异。

如果电流值异常高或为零，可能意味着电路存在故障。

4. 故障排除法：根据电路的结构和原理，逐一排除可能存在故障的部分。

例如，可以通过断开电路中的连接点来确定故障是否在该部分。

5. 多重对比法：将正常工作的电路与故障的电路进行对比，逐一比较各个元件和连接的差异，找出可能存在故障的部分。

6. 使用仪器设备：如示波器、信号发生器、频谱仪等来对电路进行详细的测量和分析，以确定故障位置。

需要注意的是，判断电路故障需要具备一定的专业知识和经验，对于不熟悉的人
来说，最好由专业人士进行检修和维修。

此外，也要确保在进行任何操作之前，电路中的电源已经断开，并且按照安全操作规程进行操作。

电路故障的判断————————————————————————————————作者：————————————————————————————————日期：2电路故障的判断电路故障一般都含有两方面内容：一是故障的性质，如短路、开路、连接错误等；二是故障的位置，即故障发生在哪个元件上。

所以一个电路中故障，要从这两个方面分析。

电路故障题一般有两大类：一类是根据电路中出现的各种反常现象，如灯泡不亮，电流表和电压表示数反常等，判断电路的故障；另一类是设计查找故障的方案。

把握电路的结构、故障特点是解决这类问题的前提。

一、故障的判断元件现象主要原因、故障分析灯泡亮灯泡与电源构成了通路，电路中有电流不亮没有电流通过灯丝，（电路两端没有电压、灯丝断或灯泡与电源之间的电路某处有断路、灯泡被短路）（1）若题中电路是串联电路，看其它用电器能否工作，如果所有用电器均不能工作，说明可能某处发生了断路；如果其它用电器仍在工作，说明灯泡被短路了。

（2）若题中电路是并联电路，如果所有用电器均不工作，说明干路发生了断路；如果其它用电器仍在工作，说明该灯泡所在的支路断路。

通过灯丝的电流与正常工作电流相比太小或者说灯的实际功率与额定功率相比太小电流表电压表有示数电流表、电压表与电源构成了通路，电路中有电流（电流表、电压表正负接线柱与电源正负极之间是通路）无示数电流表、电压表与电源组成的电路有断路或电流表、电压表被短路指针反转正负接线柱接反了指针偏转角度太小电流、电压太小，量程太大电流表所在电路电阻非常大，导致电流过小，电流表的指针几乎不动（如有电压表串联在电路中）。

指针偏转超过量程所选量程小于电路中的电流、电压值电流表与电源间直接构成了回路（电源短路），电路中的电流太大。

滑动变阻器移动滑片电流表示数不变接线柱选泽错误、变阻器被短路、连接方式错误移动滑片电流表示数变化不明显变阻器最大电阻较小，移动滑片时电阻的变化不明显二、故障的查找开路的查找1、如果电路中用电器不工作（常是灯不亮），且电路中无电流，则电路开路。

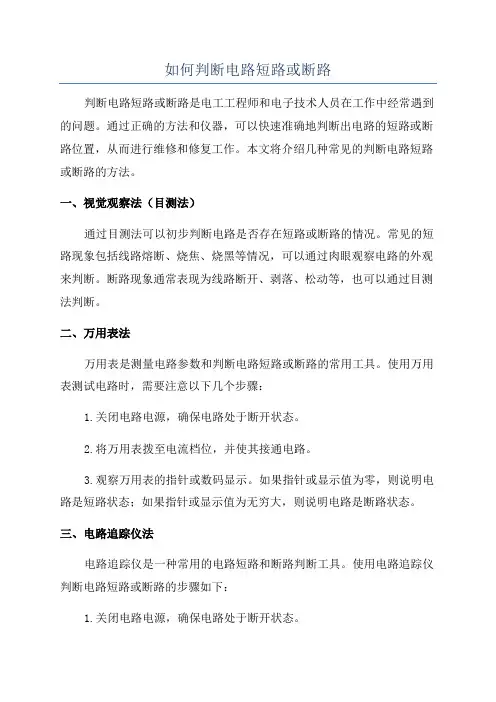

如何判断电路短路或断路判断电路短路或断路是电工工程师和电子技术人员在工作中经常遇到的问题。

通过正确的方法和仪器，可以快速准确地判断出电路的短路或断路位置，从而进行维修和修复工作。

本文将介绍几种常见的判断电路短路或断路的方法。

一、视觉观察法（目测法）通过目测法可以初步判断电路是否存在短路或断路的情况。

常见的短路现象包括线路熔断、烧焦、烧黑等情况，可以通过肉眼观察电路的外观来判断。

断路现象通常表现为线路断开、剥落、松动等，也可以通过目测法判断。

二、万用表法万用表是测量电路参数和判断电路短路或断路的常用工具。

使用万用表测试电路时，需要注意以下几个步骤：1.关闭电路电源，确保电路处于断开状态。

2.将万用表拨至电流档位，并使其接通电路。

3.观察万用表的指针或数码显示。

如果指针或显示值为零，则说明电路是短路状态；如果指针或显示值为无穷大，则说明电路是断路状态。

三、电路追踪仪法电路追踪仪是一种常用的电路短路和断路判断工具。

使用电路追踪仪判断电路短路或断路的步骤如下：1.关闭电路电源，确保电路处于断开状态。

2.将电路追踪仪的探针一端连接到需要判断的电路的一个节点上，将另一端放置在电路的其他节点或地线上。

3.打开电路追踪仪的电源，开始进行测试。

4.通过电路追踪仪的指示灯或声音提示来判断电路的短路或断路位置。

四、热成像仪法热成像仪是一种通过红外线来检查电路的工具。

使用热成像仪判断电路短路或断路的步骤如下：1.关闭电路电源，确保电路处于断开状态。

2.打开热成像仪，对准需要检查的电路进行扫描。

3.通过热成像仪的热能图像来判断电路的短路或断路位置。

短路状态通常表现为高温区域，而断路状态则通常表现为低温区域。

五、电路分析法电路分析法是一种通过电路分析软件来判断电路短路和断路的方法。

电路分析软件能够模拟电路的工作状态，通过对电路进行分析，可以得到电压、电流等参数的数值，从而判断电路是否存在短路或断路的情况。

总结：以上是几种常见的判断电路短路或断路的方法，每种方法都有各自的特点和适用范围。

判断电路故障的五种方法电路故障判断是联系实际的热点问题，也是中考考查的一个热点内容。

电路故障一般分为短路和断路两大类。

分析识别电路故障时,常常要根据电路中出现的各种反常现象(如灯泡不亮,电流表和电压表示数反常等),分析其发生的各种可能原因，再根据题中给出的其他条件和测试结果等进行综合分析，确定故障.下面结合例题说明几种识别电路故障的常用方法：一、定义判断法电路出现的故障通常有两种情况：一是断路,即电路在某处断开。

如用电器坏了，或电路连接点接触不良、导线断裂等,断路时电路中无电流.二是短路,若用电器被短路，用电器将不能工作；若电源被短路，电路中的电流会很大,会损坏电源。

例1 如图1所示，闭合开关S时,L1发光而L2不发光，则原因可能是（ )A．L1断路 B．L1短路 C．L2短路 D．L2断路解析闭合开关S时，L1发光，表明电路中有电流，电路是通路。

从上面分析可以得出这是电路中的部分电路短路故障，由“L1发光而L2不亮”可以很快得出L2短路。

答案C二、导线判断法(用一根导线并联在电路的两点间,检查电路故障)导线的电阻等于0，将导线接在电路的两点间，实际是将导线两点间的用电器短路，让电流经过导线形成一条通路.这可以用来检查用电器损坏，而造成了电路断路的情形。

导线与用电器并联连接，无论用电器正常与否，用电器都不能正常工作。

若电路中原来没有电流,用导线连接某两点时，电路中有电流了,则故障往往是这两点之间发生断路。

例2 如图2所示，闭合开关S时，灯泡L1、L2都不亮。

用一段导线的两端接触a、b两点时，两灯都不亮;接触b、c两点时，两灯都不亮；接触c、d两点时，两灯都亮。

则（）A。

灯L1断路 B.灯L2断路 C。

灯L2短路 D。

开关S断路解析用一段导线并联在电路的两点间，实际上将这两点短路了，接触c、d两点时，两灯都亮，说明c、d两点间断路，电流通过导线形成了通路.答案 D三、电表判断法（通过电表示数的变化，判断电路故障）电路发生故障，可以用电表判断：⑴将电流表连接在电路两点间,若电流表有示数，说明电流表连接的两点间存在断路；若电流表无示数，说明电流表连接的两点以外的电路存在断路。

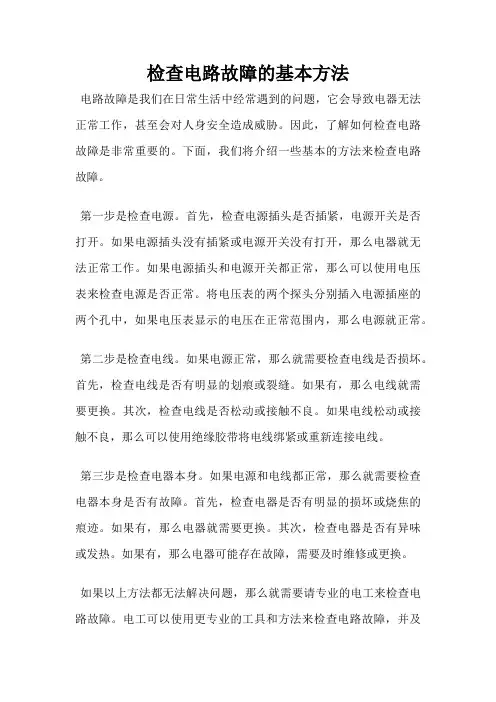

检查电路故障的基本方法
电路故障是我们在日常生活中经常遇到的问题，它会导致电器无法正常工作，甚至会对人身安全造成威胁。

因此，了解如何检查电路故障是非常重要的。

下面，我们将介绍一些基本的方法来检查电路故障。

第一步是检查电源。

首先，检查电源插头是否插紧，电源开关是否打开。

如果电源插头没有插紧或电源开关没有打开，那么电器就无法正常工作。

如果电源插头和电源开关都正常，那么可以使用电压表来检查电源是否正常。

将电压表的两个探头分别插入电源插座的两个孔中，如果电压表显示的电压在正常范围内，那么电源就正常。

第二步是检查电线。

如果电源正常，那么就需要检查电线是否损坏。

首先，检查电线是否有明显的划痕或裂缝。

如果有，那么电线就需要更换。

其次，检查电线是否松动或接触不良。

如果电线松动或接触不良，那么可以使用绝缘胶带将电线绑紧或重新连接电线。

第三步是检查电器本身。

如果电源和电线都正常，那么就需要检查电器本身是否有故障。

首先，检查电器是否有明显的损坏或烧焦的痕迹。

如果有，那么电器就需要更换。

其次，检查电器是否有异味或发热。

如果有，那么电器可能存在故障，需要及时维修或更换。

如果以上方法都无法解决问题，那么就需要请专业的电工来检查电路故障。

电工可以使用更专业的工具和方法来检查电路故障，并及
时修复问题。

检查电路故障需要有一定的专业知识和技能。

如果您不确定如何检查电路故障，那么最好请专业的电工来帮助您解决问题。

同时，我们也应该注意电器的使用和维护，避免电路故障的发生。

初中物理电路故障判断一、电路故障判断的基本方法1. 根据电流表、电压表的示数情况判断- 电流表- 若电流表无示数，可能是电路断路，导致没有电流通过电流表。

例如在串联电路中，电流表串联在电路里，如果某处断路（如灯泡灯丝断了、导线接触不良等），电路中就没有电流，电流表无示数。

- 若电流表有示数且很大，可能是电路短路。

比如在串联电路中，某个用电器被短路（如用一根导线直接连接在灯泡两端，灯泡被短路），电路中的电阻变小，根据I = U/R（电源电压不变），电流会增大，电流表可能出现示数很大的情况。

- 电压表- 电压表无示数，可能是电压表所测部分短路，或者电压表与电源之间断路。

在串联电路中，如果电压表测某个用电器电压，当这个用电器短路时，电压表相当于测一段导线的电压，示数为0；如果电压表与电源之间的导线断开等情况，电压表也无示数。

- 电压表有示数，可能是电压表所测部分以外的电路断路。

例如在串联电路中，若电压表测某个电阻电压，当另一个电阻断路时，电压表串联在电路中，由于电压表内阻很大，根据分压原理，电压表几乎分得全部电源电压，所以有示数。

2. 根据用电器的工作情况判断- 如果某个用电器不工作，可能是该用电器自身断路（如灯丝断了），或者是与它串联的电路部分断路，导致没有电流通过该用电器。

- 如果多个用电器都不工作，可能是干路断路或者电源出现故障（如电源没电了）。

3. 用导线法判断故障位置（适用于简单电路）- 在串联电路中，如果怀疑某个用电器断路，可以用一根导线将该用电器两端短接。

如果短接后电路中的其他用电器能正常工作，那么就是这个用电器断路了。

例如，在一个由电池、开关、灯泡L_1和L_2组成的串联电路中，L_1不亮，L_2也不亮，电流表无示数。

可以用导线短接L_1两端，如果L_2亮了，电流表有示数，就说明L_1断路了。

4. 用电流表法判断故障位置（有一定危险性，操作需谨慎）- 在串联电路中，如果怀疑某个用电器断路，可以将电流表串联在该用电器两端。

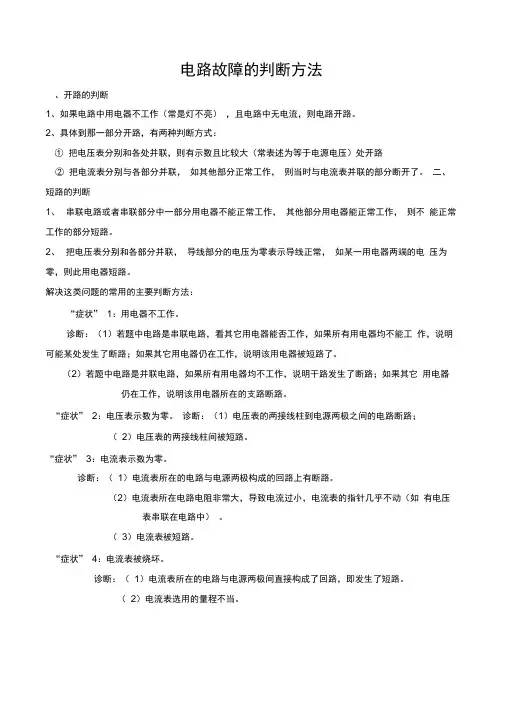

电路故障的判断方法、开路的判断1、如果电路中用电器不工作（常是灯不亮），且电路中无电流，则电路开路。

2、具体到那一部分开路，有两种判断方式：①把电压表分别和各处并联，则有示数且比较大（常表述为等于电源电压）处开路②把电流表分别与各部分并联，如其他部分正常工作，则当时与电流表并联的部分断开了。

二、短路的判断1、串联电路或者串联部分中一部分用电器不能正常工作，其他部分用电器能正常工作，则不能正常工作的部分短路。

2、把电压表分别和各部分并联，导线部分的电压为零表示导线正常，如某一用电器两端的电压为零，则此用电器短路。

解决这类问题的常用的主要判断方法：“症状” 1：用电器不工作。

诊断：（1）若题中电路是串联电路，看其它用电器能否工作，如果所有用电器均不能工作，说明可能某处发生了断路；如果其它用电器仍在工作，说明该用电器被短路了。

（2）若题中电路是并联电路，如果所有用电器均不工作，说明干路发生了断路；如果其它用电器仍在工作，说明该用电器所在的支路断路。

“症状” 2：电压表示数为零。

诊断：（1）电压表的两接线柱到电源两极之间的电路断路；（2）电压表的两接线柱间被短路。

“症状” 3：电流表示数为零。

诊断：（1）电流表所在的电路与电源两极构成的回路上有断路。

（2）电流表所在电路电阻非常大，导致电流过小，电流表的指针几乎不动（如有电压表串联在电路中）。

（3）电流表被短路。

“症状” 4：电流表被烧坏。

诊断：（1）电流表所在的电路与电源两极间直接构成了回路，即发生了短路。

（2）电流表选用的量程不当。

大脸猫电学故障电表示数分析专题训练1某同学根据如图1所示电路进行实验，闭合电键 K 后两灯均不亮，电流表无示数, 但电压表的示数与电源电压数值相同，则产生故障的原因（ ）A. L 2灯丝断了， L i 完好B . L i 、L 2灯丝都断了 C. L i 灯丝断了， L 2完好 D . L i 、L 2都完好，电流表断路 2、把两个小灯L i 和L 2、一个蓄电池、一个电键及若干导线组成串联电路。

电路故障判断方法和技巧1. 电路故障判断方法和技巧是保证电路稳定运行的重要手段。

观察法是最基本的判断方法之一。

通过观察电路中是否有烧焦、变黑、熔断等现象，可以初步确定故障位置。

2. 当电路发生故障时，可以通过排除法逐一检查电路中的元件，例如电阻、电容、电感等。

逐步逼近故障点。

3. 使用万用表进行测量也是一种常用的方法。

通过测量电阻、电压、电流等参数，可以帮助判断电路中哪些元件出现了故障。

4. 除了使用万用表测量电路参数外，示波器也是一种非常有用的工具。

示波器可以用来观察电路中的信号波形，帮助分析电路的工作状态。

5. 利用标志性元件检测方法，可以用已知正常的元件和设备，对疑似故障的元件进行比对，从而推断出故障位置。

6. 对于数字电路，可以使用逻辑分析仪来判断故障位置。

逻辑分析仪可以捕捉和分析数字信号，帮助定位故障。

7. 关于模拟电路，可以使用频谱分析仪来检测信号频谱，从而找出异常信号，进而确定故障位置。

8. 利用热像仪进行故障判断也是一种高效的方法，因为故障件通常会产生异常的热量，通过热像仪可以直观地观察故障位置。

9. 采用故障模拟法，通过在正常工作的电路中模拟故障，可以帮助确定可能的故障点。

10. 使用故障诊断仪器，如故障诊断仪、电气测试仪等专业设备，能够更快速地定位故障位置。

11. 掌握常见元器件的故障特征和故障模式，能够帮助更准确地判断故障位置。

12. 注意观察电路中的连接线路和焊接点，因为连接不良、断裂或者虚焊也是常见的故障原因之一。

13. 对于大型电路板或系统，可以采用分区分析法，逐步缩小故障范围，最终确定故障位置。

14. 学习和掌握电路故障分析的基本原理，包括电路的工作原理、信号传输路径、元件特性等，能够更有针对性地进行故障判断。

15. 如果电路故障不明显，可以尝试使用敲击法，通过敲击或轻微震动来观察是否存在松动或接触不良的问题。

16. 电路故障判断时，要注意安全，避免触电或短路引发危险。

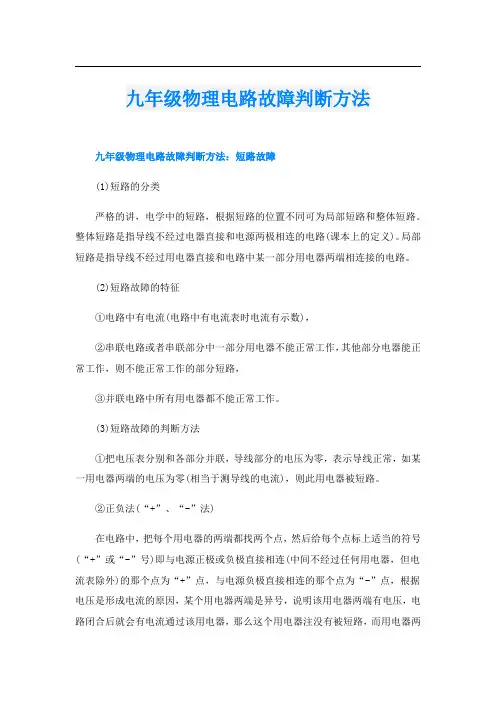

九年级物理电路故障判断方法九年级物理电路故障判断方法：短路故障(1)短路的分类严格的讲，电学中的短路，根据短路的位置不同可为局部短路和整体短路。

整体短路是指导线不经过电器直接和电源两极相连的电路(课本上的定义)。

局部短路是指导线不经过用电器直接和电路中某一部分用电器两端相连接的电路。

(2)短路故障的特征①电路中有电流(电路中有电流表时电流有示数)，②串联电路或者串联部分中一部分用电器不能正常工作，其他部分电器能正常工作，则不能正常工作的部分短路，③并联电路中所有用电器都不能正常工作。

(3)短路故障的判断方法①把电压表分别和各部分并联，导线部分的电压为零，表示导线正常，如某一用电器两端的电压为零(相当于测导线的电流)，则此用电器被短路。

②正负法(“+”、“-”法)在电路中，把每个用电器的两端都找两个点，然后给每个点标上适当的符号(“+”或“-”号)即与电源正极或负极直接相连(中间不经过任何用电器，但电流表除外)的那个点为“+”点，与电源负极直接相连的那个点为“-”点，根据电压是形成电流的原因，某个用电器两端是异号，说明该用电器两端有电压，电路闭合后就会有电流通过该用电器，那么这个用电器注没有被短路，而用电器两端是同号(全部是“+”或“-”号)说明该用电器两端无电压，也就是没有电流通过该用电器，从而判断该用电器是否被短路。

九年级物理电路故障判断方法：开(断)路故障(1)造成断路的主要原因有：①导线与接线柱之间接触不良;②由于电流过大电路被烧断;③将电压表串联在电路中，因为电压表的内阻过大，造成电压表所在电路开路。

(2)开路故障的特点：如果电路中用电器不工作(常是灯不亮)且电路中无电源，则电路是开路;若电路中有电压表，根据开路位置不同电压表可能有示数也可能无示数。

(3)开路故障的判断方法①把电压表分别和各处并联;②把电流表(或导线)分别与各部分并联;③筛选验证法从这方法是从各选项出发，分析判断出电路中应出现的现象，对照题意，逐个验证，从而筛选出要选的。

初中物理电路故障的判断方法与技巧在学习物理电路的时候，我们会发现很多时候电路会出现故障，这些问题如果不及时解决的话，可能会给我们的实验带来很大的影响。

所以，在实验中发现电路故障后，我们要学会正确地判断和处理它们，这样才能够顺利完成实验任务。

下面，我们就针对初中物理电路故障的判断方法与技巧进行详细的介绍。

一、常见的电路故障以及检查方法1.开关故障：这种情况下电路无法通电。

解决方案是首先检查开关是否打开，如果已经打开，那么就要检查开关是否损坏了。

3.电池电量不足：这种情况下电路电量不足无法正常运作。

解决方案是先检查电池是否放置正确，如果正确的话，就要检查电池电量是否足够。

4.电动机或灯泡损坏：这种情况下电路无法正常工作，可能会导致其他元件也遭受损坏。

解决方案是先检查电动机或者灯泡是否损坏，建议更换损坏元件。

以上就是我们在实验中常见的电路故障的种类以及对应的解决方案，当然还有更多的电路故障需要我们去学习和了解。

1.按照电路原理进行推理：在实验中，我们常常需要根据电路原理去推理，这样才能够正确地找到电路故障的问题所在。

比如，当我们发现电路不通电的时候，我们需要先检查电源是否正常，因为有时候电源失灵是导致电路不通电的一个很普遍的原因。

2.排除法：如果我们无法通过推理找到电路故障出现的原因，那么我们就可以通过排除法来找到故障点。

这种方法可以更快速地找到故障原因。

比如，我们可以先检查导线是否插紧、电池电量是否足够等等。

3.使用测量工具：在实验过程中，我们可以使用测量工具来检查电路元件是否正常。

这种方法不仅可以快速找到故障点，而且可以精确地找到问题所在。

常用的测量工具有万用表、电流表和电压表等等。

1.安全使用：在实验中，我们需要遵守安全规定，正确地使用电路元件，这样可以避免因为错误的使用导致电路故障。

2.规范化管理：在实验室中，我们需要建立完善的管理制度，对电路元件进行规范化管理，这样可以避免因为杂乱无序的管理造成电路故障。

电路故障判断方法目前电路故障主要有短路和断路两种，判断电路故障一般有两种方法1.观察法观察法是直接针对故障电路出现的现象对故障进行判断。

①亮灯串联电路中一灯亮一灯灭--------不亮的灯短路②串联电路中电流表无示数---------------电路断路③电路中灯泡时亮时灭----------------------电路存在断路2.利用实验器材判断①用导线检测断路：将它们与被检测部分并联，若是这一部分断路，则它们起到了接通电路的作用，其它部分就会工作，若其它部分仍不工作，则不是并联的这部分断路。

②用电流表检测某一段电路是短路还是断路：将电流表与被检测部分并联，若电流表有示数，则被测电路发生断路，若电流表无示数，则被测电路发生短路。

③用电压表检测串联电路中的断路故障时，如果电压表有示数，说明电压表正负接线柱与电源正负极相连通，与电压表并联的那部分电路发生断路，若电压表无示数，说明电压表正负接线柱与电源正负极没有相连通，与电压表并联的那部分电路之外的电路发生断路。

④用电压表检测串联电路中的短路故障时，如果电压表有示数，则与电压表并联得那一部分电路没有发生短路，如果电压表无示数，则与电压表并联的那一部分电路发生短路。

⑤电压表示数为电源电压的原因有两个：a与测部分电路电压表并联的那一部分电路发生断路故障；b与测部分电路电压表相并联的那一部分电路以外的电路发生了短路故障。

例1：实验中某同学发现两个串联的小灯泡中，一个发光，一个不发光，造成其中一个灯泡不发光的原因是（C）A.通过灯泡的电流小B.灯泡的灯丝断了C.灯泡被短路D小灯泡靠近负极例2. 在如下图所示的电路中，当闭合开关S后，发现两灯都不亮，电流表的指针几乎指在零刻度线，电压表指针则有明显偏转，该电路中的故障可能是（）A . 灯泡L2短路B . 灯泡L2断路C . 灯泡L1断路D . 两个灯泡都断路电流表无示数，说明电路中发生断路，电压表有示数说明与电压表并联的那部分电路发生断路，即灯泡L2断路例3. 如图所示,某同学正在做“使用滑动变阻器控制灯的亮度”的实验，他用小灯泡、开关、滑动变阻器和电源组成串联电路，将电压表并联在滑动变阻器的两端.闭合开关后，发现小灯泡不亮，且电压表的示数等于电源电压，电路中出现的故障可能是（D ）A . 电池没电了B . 开关处有断路C . 灯座处有断路D . 变阻器处有断路电压表示数为电源电压的原因有两个：a与测部分电路电压表并联的那一部分电路发生断路故障，所以有可能滑动变阻器断路b与测部分电路电压表相并联的那一部分电路以外的电路发生了短路故障。

电路中的故障诊断电路故障与故障排除的方法电路中的故障诊断与故障排除的方法电路故障是电子设备在使用和维护过程中常见的问题之一。

及时准确地诊断和排除电路故障，对于确保电子设备的正常工作至关重要。

本文将介绍电路中的故障诊断和故障排除的方法。

一、故障诊断在故障排除之前，我们首先需要准确定位电路中的故障点。

故障诊断是找出电路中出现问题的部分，明确故障的原因。

下面是一些常用的故障诊断方法：1. 检查电路连接：检查电路中连接的插头、插座、接线端子等，确保连接牢固并无松动。

2. 检查电路元件：检查电路中的电阻、电容、电感等元件，确保它们没有损坏或变形。

可以使用万用表或示波器等测试工具进行测量。

3. 观察电路指示灯或显示屏：观察电路中的指示灯或显示屏上是否出现异常，比如闪烁、无法显示等，从而判断可能的故障点。

4. 使用电路测试仪器：使用专业的电路测试仪器，如频谱分析仪、网络分析仪等，对电路进行全面而深入的测试，以帮助确定故障点。

二、故障排除一旦确定了电路中的故障点，我们就需要进行故障排除，修复和恢复电路的正常工作。

下面是一些常用的故障排除方法：1. 更换损坏的元件：对于损坏的电阻、电容、电感等元件，需要将其更换为新的元件，确保其质量可靠。

2. 清洁和修复插头、插座：如果发现连接插头和插座存在脏污或氧化的情况，可以使用清洁剂或研磨纸进行清洁和修复。

3. 检查电源供应：电路故障有时与电源供应有关，可以检查电源线路、电源适配器等，保证电源供应的稳定和正常。

4. 重新焊接电路元件：如果发现焊点失效或松动，可以使用焊接工具重新焊接电路元件，确保连接牢固可靠。

5. 进行电路复位：对于某些数字电路或控制电路，可以尝试进行复位操作，将电路恢复到初始状态，以解决由于暂时性故障引起的问题。

总结：电路中的故障诊断和故障排除需要耐心和技巧。

正确的方法和工具使得您能够准确地定位故障点，并采取相应的措施进行排除。

当然，对于复杂电路或故障较难定位的情况，需要请教专业人员的帮助。

初中物理电路故障的判断方法与技巧初中物理学是初中阶段学生学习的重要科目之一，其中电路是物理学中的重要内容之一。

在学习电路的过程中，了解和掌握电路故障的判断方法和技巧是非常重要的。

只有在掌握了这些方法和技巧之后，学生才能更好地理解和掌握电路相关的知识，提高自己的学习效果，更好地完成学业。

下面就让我们来具体了解一下初中物理电路故障的判断方法与技巧。

一、了解电路基本知识要想判断电路故障，首先要对电路的基本知识有所了解。

电路是由电源、导线、电阻和开关等部件组成的，只有了解了这些基本部件的作用和特点，才能更好地判断电路故障。

在掌握了电路的基本知识后，对故障的判断和排除才更加得心应手。

二、熟悉常见的电路故障现象在学习和实验的过程中，我们经常会遇到一些常见的电路故障现象，比如电灯不亮、电流过大、电路发热等。

熟悉并了解这些常见的电路故障现象，可以更好地判断电路故障并进行排除。

三、使用实验仪器进行故障判断在实验中，使用一些实验仪器可以帮助我们更准确地判断电路故障，比如万用表、电压表、电流表等。

使用这些仪器可以测量电路的电压、电流等参数，从而判断电路是否正常工作，或者找到故障的具体位置。

四、善于观察和分析在实验中，我们要善于观察电路的工作状态，比如电路中的灯是否亮起、电流表的读数是否正常等。

通过观察电路的工作状态，可以初步判断电路是否存在故障。

对于故障现象要进行分析，找出可能的故障原因，从而有针对性地进行排除。

五、按部就班地进行排除当发现电路存在故障时，要按照一定的步骤和方法进行排除。

可以从电源、导线、开关等部件逐一进行排除，逐步缩小故障的范围，最终找到故障的具体位置。

在排除故障的过程中，要注意安全，避免造成更严重的故障或者人身伤害。

六、多思考多实践在学习和实验的过程中，要多思考多实践，不断通过自己的实践和思考来提高自己的判断能力和技巧。

只有通过多次实践，不断总结和积累经验，才能更加熟练地判断电路故障并进行排除。

判断电路故障的方法初三物理1. 检查电源是否正常：首先检查电路供电是否正常，可以使用电压表或电池进行测试。

如果电源没有输出电压或电压不稳定，可能是电源故障。

2. 检查线路连接：检查电路中的所有线路连接是否牢固，无松动或脱落的情况。

特别注意电路开关、插头、插座等连接处是否正常。

3. 检查保险丝或断路器：如果电容器不能正常工作，可能是保险丝烧毁或断路器跳闸。

检查保险丝或断路器，如果发现损坏或跳闸，应及时更换或重置。

4. 检查电阻或电容器：使用电阻表或电容表对电路中的电阻或电容器进行测试。

如果读数为无穷大或电容器无法充电，可能是电阻或电容器损坏。

5. 检查开关状态：检查电路中的开关状态，确保开关处于正确的位置。

如果开关中断或损坏，电路将无法正常通电。

6. 检查元器件：检查电路中的元器件，如二极管、电感等是否正常工作。

如果发现损坏或失效的元器件，应及时更换。

7. 检查线路断路：使用电线探测仪或万用表的导通测试功能，检查电路中是否存在断路现象。

如果在电路中发现断路，需要查找并修复断路点。

8. 检查短路现象：使用电线探测仪或万用表的短路测试功能，检查电路中是否存在短路现象。

如果发现短路，需要找出短路点，并将其修复或隔离。

9. 检查电路负载：检查电路中的负载是否过大，可能导致电路故障。

如果负载过大，应考虑减少负载或增加电源供电能力。

10. 检查电路板连接：对于使用电路板的电路，检查电路板上的连接是否正常。

确保电路板上的焊点牢固，并检查电路板上的元器件是否正确安装。

如果有问题，需要重新焊接或更换电路板。

初中物理电路故障的判断方法与技巧电路故障是初中物理中一个重要的内容，掌握电路故障判断的方法与技巧对于学生来说至关重要。

在学习过程中，学生们经常会遇到各种各样的电路故障问题，有时候仅凭自己的常识和经验并不能很好地解决问题。

本文将介绍一些关于初中物理电路故障判断的方法与技巧，帮助学生更好地理解和解决电路故障问题。

1. 了解电路基础知识要正确判断电路故障，学生们需要对电路的基本原理有一定的了解。

要掌握电流、电压、电阻等基本概念，了解电路的串联与并联连接方式以及欧姆定律等内容。

只有对电路的基本知识有清晰的认识，才能更好地判断电路故障。

2. 检查电路连接在进行电路故障判断的时候，首先要检查电路的连接是否正确。

有时候故障仅仅是由于连接不良或者接触不好所导致的。

检查电路连接是否牢固，电路中的插头、插座是否插对，开关是否正常等。

如果电路连接正常，却仍然出现故障，那么就需要检查电路的各个元件了。

比如电阻、电容、电池等元件是否损坏，有时候元件损坏也会造成电路故障。

可以通过万用表来检查电路元件的工作状态。

4. 逐步排查在进行故障排查时，要采取逐步排查的方式，从电路的起始部分开始，逐步向后推进。

通过这种方式能够更快地定位故障点，节省排查时间。

5. 注意观察电路的现象有时候电路故障会表现出一些特殊的现象，比如电路中出现火花、发热、跳闸等现象。

这些现象都是故障的表现，通过观察电路的现象能够更好地判断电路的故障点。

6. 善用工具在排查电路故障时，需要善用一些工具，比如万用表、电流表、电压表等。

这些工具能够帮助学生更精准地检查电路的状态，找到故障点。

7. 练习要想熟练掌握电路故障判断的方法与技巧，就需要进行大量的练习。

通过不断地排查电路故障，学生们才能更好地掌握电路故障判断的方法与技巧，提高解决问题的能力。

初中物理电路故障的判断方法与技巧电路故障是初中物理学习中的一个重要环节，学生在学习电路的组成和原理时，常常会遇到电路出现故障的情况。

面对电路故障，学生常常束手无策，不知道该如何从何入手，这就需要学生学习一些关于电路故障的判断方法与技巧。

1. 观察线路连接是否正确在排查电路故障时，首先需要观察线路连接是否正确。

有时候电路故障的原因就是由于连接不正确导致的，比如电路中的开关是否正确连接，电池是否极性连接正确等。

学生在排查电路故障时，需要仔细观察电路的连接情况，确保线路连接正确无误。

2. 测量电路各部分的电压和电阻当观察线路连接正确后，仍然无法确定故障点时，就需要测量电路各部分的电压和电阻。

通过测量电路的电压和电阻情况，可以帮助学生确定电路中故障点的位置。

在串联电路中，如果一个分支电阻比其他分支电阻大很多，就说明这个分支可能存在故障，需要进行进一步排查。

学生需要掌握电压和电阻的测量方法，以便更快地确定电路故障的位置。

3. 逐步排查电路各部分如果通过观察线路连接和测量电路电压电阻没有找到故障点，就需要逐步排查电路各部分。

在排查电路故障时，可以将电路分成若干个小部分，分别进行检查，逐步缩小故障范围，最终确定故障点。

可以先将电路分成电源部分、开关部分、负载部分等，分别进行检查，找到存在问题的部分，从而确定故障点所在。

4. 使用万用表进行测量在排查电路故障时，使用万用表是一种非常有效的方法。

通过万用表可以测量电压、电阻、电流等电路参数，帮助学生更快地确定电路故障的位置。

学生需要掌握如何正确使用万用表，并能够准确地测量电路参数，以便更好地排查电路故障。

5. 重点排查常见故障点在进行电路故障排查时，学生需要重点排查一些常见的故障点。

电路中的接触不良、导线断路、元件损坏等都是常见的故障点，需要引起学生的重视。

在排查电路故障时，学生需要有一定的经验和技巧，能够快速地定位并解决这些常见的故障点。

6. 多加练习，提高排查电路故障的能力排查电路故障需要一定的技巧和经验，这些都需要通过多加练习来提高。
