机器视觉系统模块的原理分析及设计

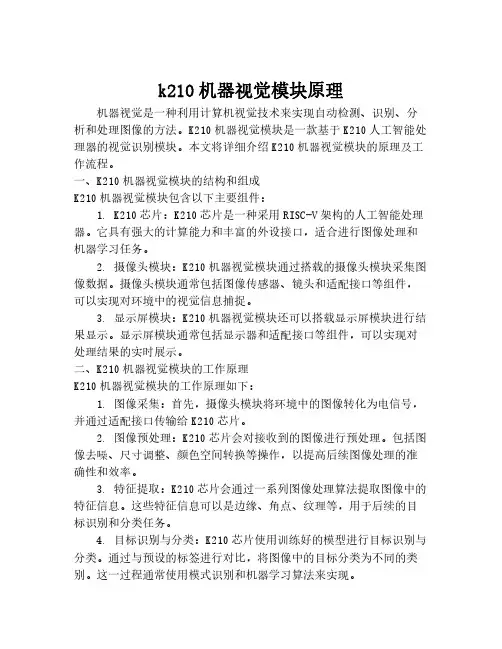

k210机器视觉模块原理机器视觉是一种利用计算机视觉技术来实现自动检测、识别、分析和处理图像的方法。

K210机器视觉模块是一款基于K210人工智能处理器的视觉识别模块。

本文将详细介绍K210机器视觉模块的原理及工作流程。

一、K210机器视觉模块的结构和组成K210机器视觉模块包含以下主要组件：1.K210芯片：K210芯片是一种采用RISC-V架构的人工智能处理器。

它具有强大的计算能力和丰富的外设接口，适合进行图像处理和机器学习任务。

2.摄像头模块：K210机器视觉模块通过搭载的摄像头模块采集图像数据。

摄像头模块通常包括图像传感器、镜头和适配接口等组件，可以实现对环境中的视觉信息捕捉。

3.显示屏模块：K210机器视觉模块还可以搭载显示屏模块进行结果显示。

显示屏模块通常包括显示器和适配接口等组件，可以实现对处理结果的实时展示。

二、K210机器视觉模块的工作原理K210机器视觉模块的工作原理如下：1.图像采集：首先，摄像头模块将环境中的图像转化为电信号，并通过适配接口传输给K210芯片。

2.图像预处理：K210芯片会对接收到的图像进行预处理。

包括图像去噪、尺寸调整、颜色空间转换等操作，以提高后续图像处理的准确性和效率。

3.特征提取：K210芯片会通过一系列图像处理算法提取图像中的特征信息。

这些特征信息可以是边缘、角点、纹理等，用于后续的目标识别和分类任务。

4.目标识别与分类：K210芯片使用训练好的模型进行目标识别与分类。

通过与预设的标签进行对比，将图像中的目标分类为不同的类别。

这一过程通常使用模式识别和机器学习算法来实现。

5.结果输出：K210芯片将识别与分类的结果输出到显示屏模块进行实时展示。

同时，也可以将结果通过其他接口（如UART、SPI）发送给外部设备，以实现对识别结果的进一步利用。

三、K210机器视觉模块的实际应用举例K210机器视觉模块广泛应用于各个领域，以下是一些实际应用的举例：1.工业自动化：K210机器视觉模块可以用于产品质量检测，如检测产品表面的缺陷或裂纹，确保产品质量。

机器视觉技术的原理和应用案例近年来，随着科技的快速发展，机器视觉技术逐渐广泛应用于各个领域。

机器视觉技术指的是通过计算机视觉算法对图像或视频进行处理和分析，实现对物体的识别、跟踪、定位等多种功能。

在工业、医疗、交通等各个领域都有着广泛的应用。

一、机器视觉技术的原理机器视觉技术的原理可以分为三个主要步骤：图像获取、图像处理和结果输出。

首先，图像获取是机器视觉技术的第一步，也是最关键的一步。

要获取准确的图像，需要具备高质量的摄像设备和充足的光源。

同时，还需要通过摄像机角度、位置、焦距等参数进行调整，确保拍摄到的图像具有足够的清晰度和准确性。

其次，图像处理是机器视觉技术的核心。

在获取到原始图像后，需要对图像进行处理和分析，提取出其中的有用信息，如形状、轮廓、颜色、纹理等。

处理方式主要包括图像增强、特征提取、模式匹配等多种技术。

其中图像增强可以进一步提高图像的质量，特征提取可以准确地提取出图像中的关键特征，模式匹配可以将提取出的特征与数据库中的模板进行比对，从而实现目标的识别和跟踪。

最后，结果输出是机器视觉技术的最终步骤。

根据不同的应用需求，可以将结果输出为数字信号、文本信息、图片或视频等多种形式。

同时，也可以通过输出结果对图像进行修正或完善，从而实现更精准的数据分析和判断。

二、机器视觉技术的应用案例机器视觉技术已经在各行各业得到广泛应用。

下面分别介绍一些典型的应用案例：1. 工业制造在工业制造上，机器视觉技术可以应用于许多工业领域，如汽车制造、电子制造、医疗器械制造等。

通过机器视觉技术，可以实现对生产过程中的质量控制和缺陷检测。

例如，机器视觉技术可以对生产过程中的零件进行检测和分类，通过设定特定参数，实现对零件尺寸、形状、颜色等的检测和判断，效率非常高。

2. 无人机在无人机领域，机器视觉技术可以使用在无人机的定位、导航、飞行控制等方面。

在视觉导航中，无人机可以通过机器视觉技术对周围环境进行观察和感知，以实现精准的位置识别和移动控制。

机器视觉技术的基本原理与设计方法机器视觉技术作为人工智能领域的一个分支，在最近几年发展迅速。

它是指利用计算机视觉算法和技术，对人类视觉的模拟和延伸，从而实现对物体、场景和动作的自动识别和分析。

机器视觉技术为我们带来了更加智能化、高效、准确的解决方案。

一、机器视觉技术的基本原理1、图像采集在机器视觉技术中，图像采集是第一步。

它通过电子传感器，如CCD摄像头、USB摄像头、网络摄像头等，来获取实时视频、静态图像等。

这些数据包含了需要进行分析和处理的原始信息。

2、图像处理图像处理是机器视觉中的核心环节，它主要是对采集到的图像进行处理和优化。

处理的具体任务包括图像分割、边缘检测、滤波、特征提取、匹配等。

通过处理后，可以提取出图像中的有用信息。

3、特征提取特征提取是机器视觉的一个关键环节。

它可以将图像中的信息提取出来，例如，物体的特征、颜色、形状、纹理等。

通过这些特征，可以实现对物体的自动识别。

4、识别与分类识别与分类是机器视觉中实现自动化的一个重要部分。

它将特征提取后的数据与预先设定的类别进行比较，从而实现对图像进行自动分类。

例如，将图像中的人脸与人脸数据库进行比对，从而实现自动识别。

二、机器视觉技术的设计方法机器视觉技术的设计方法一般可以分为以下几个步骤：1、需求分析首先需要了解用户的需求和实际应用场景，从而明确机器视觉应用的目的与要求。

在这一步中，需要确定识别对象的特征、光照情况、拍摄角度和距离等因素。

2、图像采集与处理根据需求分析的结果，选择合适的图像采集设备和图像处理算法。

在这一步中，可以采用一系列图像处理技术，如降噪、增强、去除干扰物等，来优化图像质量。

3、特征提取与分类根据应用要求，选择合适的特征提取和分类算法。

例如，对于人脸识别，可以采用PCA、特征金字塔等算法来提取特征，并使用SVM等分类算法对人脸进行分类。

4、应用集成根据应用场景的实际需求，将采集、处理、特征提取和分类等模块进行集成。

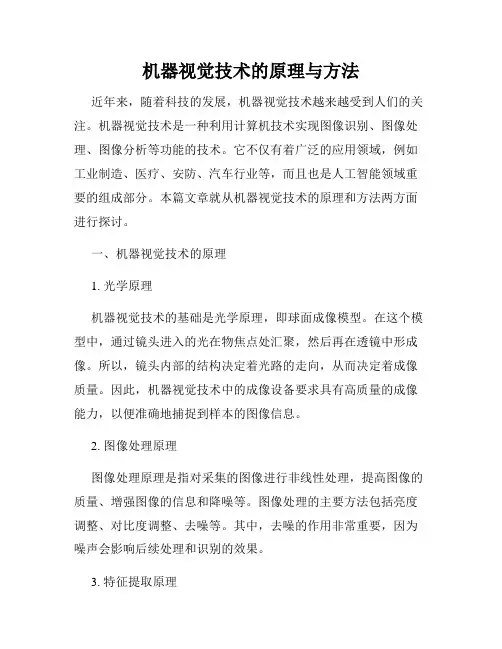

机器视觉技术的原理与方法近年来，随着科技的发展，机器视觉技术越来越受到人们的关注。

机器视觉技术是一种利用计算机技术实现图像识别、图像处理、图像分析等功能的技术。

它不仅有着广泛的应用领域，例如工业制造、医疗、安防、汽车行业等，而且也是人工智能领域重要的组成部分。

本篇文章就从机器视觉技术的原理和方法两方面进行探讨。

一、机器视觉技术的原理1. 光学原理机器视觉技术的基础是光学原理，即球面成像模型。

在这个模型中，通过镜头进入的光在物焦点处汇聚，然后再在透镜中形成像。

所以，镜头内部的结构决定着光路的走向，从而决定着成像质量。

因此，机器视觉技术中的成像设备要求具有高质量的成像能力，以便准确地捕捉到样本的图像信息。

2. 图像处理原理图像处理原理是指对采集的图像进行非线性处理，提高图像的质量、增强图像的信息和降噪等。

图像处理的主要方法包括亮度调整、对比度调整、去噪等。

其中，去噪的作用非常重要，因为噪声会影响后续处理和识别的效果。

3. 特征提取原理特征提取是机器视觉技术中最重要的步骤。

它是指从图像中提取出能表征图像的重要信息的过程。

常用的特征包括纹理、颜色、角点等。

在完成特征提取后，可以进行后续的分类、识别操作。

4. 模式识别原理模式识别是机器视觉技术的核心环节。

它是指对已知的图像进行分类识别的过程。

在此过程中，需要将待分类的图像与已知的模板图像进行对比，并通过匹配来进行分类。

这一过程中，常用的算法包括支持向量机（SVM）、神经网络、决策树等。

二、机器视觉技术的方法1. 目标定位目标定位是指在图像中找到需要处理的目标，以便进行后续的处理。

常用的目标定位方法包括最小二乘法、边缘检测等。

2. 特征提取特征提取是机器视觉技术中比较考验人员经验和技术的重要环节。

好的特征提取方法可以提高图像的识别率和分类率。

其中，常用的特征提取方法包括SIFT、SURF等。

3. 图像匹配图像匹配是机器视觉技术中进行分类识别所必须的步骤。

它是指将待分类的图像与已知的模板图像进行匹配，从而得出分类结果。

机器视觉技术的原理及应用案例一、机器视觉技术的原理机器视觉是利用计算机对图像进行处理和分析来获取相关信息的技术。

它主要包括采集图像、图像处理和图像识别三个环节。

1. 采集图像采集图像是机器视觉的第一步。

常用的采集设备有CCD相机、工业相机、激光扫描仪等。

这些设备可以按照不同的需求选择不同的分辨率、灵敏度、速度和适应不同环境的设备。

2. 图像处理图像处理是机器视觉中最重要的环节。

根据不同的应用场景，可以采取不同的算法和技术，在此只介绍一些常用的技术。

（1）图像增强：将原始图像变成更容易被处理的高质量图像的方法，包括暗区增强、对比度调整、锐化等技术。

（2）特征提取：通过将图像的特征提取出来进行分析，如边缘检测、色彩分析、形状分析等，得到有用的信息。

（3）图像配准：将两幅图像的特征匹配，以便进行更深层次的分析和计算。

如点匹配、区域匹配等。

（4）背景分割：将图像中的前景和背景分离，进而更好的完成下一步的处理和分析。

3. 图像识别图像识别是机器视觉的核心技术，它是基于特征提取和处理得到的信息进行分类和判断的过程。

常用的技术包括：（1）分类器技术：将特征分类并分配给预定的对象，如SVM、神经网络等。

（2）匹配技术：将提取的特征与预定的模型匹配，以确定图像所属对象的过程。

（3）语义分析：将从图像中提取出的关键信息与背景知识结合起来进行分析，以提高识别的准确性。

二、机器视觉技术的应用案例机器视觉技术已经广泛应用于各个领域，以下列举了一些具有代表性的应用案例。

1. 工业制造机器视觉技术在工业制造领域中有着广泛的运用，包括自动化制造、品质检测和安全监测等方面。

如汽车生产中的精密零件测量、电子产品中的质量检测、钢铁厂的物料分拣等。

2. 医疗保健机器视觉技术在医疗保健领域中主要应用于影像检测和医疗辅助诊断。

如CT、MRI等扫描器的影像识别、医疗图像分类、医疗图像分割等。

3. 农业机器视觉技术在农业领域中的应用也越来越广泛，主要应用于作物检测、品种识别和病虫害监测等方面。

机器视觉系统工作原理
机器视觉是一种通过计算机科学和人工智能技术，使计算机能够识别、理解和解释图像和视频的过程。

机器视觉系统主要包括以下几个核心步骤：
1. 图像采集：机器视觉系统首先需要获取图像或视频数据。

这可以通过摄像头、相机或其他图像采集设备来实现。

2. 图像预处理：获取到的图像数据首先需要进行预处理，以提高后续处理的效果。

预处理步骤可能包括图像去噪、图像增强、图像变换等。

3. 特征提取：在预处理后，机器视觉系统需要从图像中提取关键特征。

这些特征可以是图像的边缘、纹理、颜色等。

特征提取可以通过各种计算机视觉算法实现。

4. 特征匹配：提取到的特征需要与模板或分类器进行匹配。

特征匹配的目的是将提取到的特征与已知的模式进行比较，以确定图像中的目标物体或场景。

5. 目标识别和分类：经过特征匹配后，机器视觉系统可以识别和分类图像中的目标物体或场景。

这可以通过训练好的分类器或深度学习模型来实现。

6. 目标跟踪：在某些应用中，机器视觉系统需要实时跟踪目标物体的运动。

目标跟踪可以通过目标的特征匹配或运动估计来完成。

7. 结果输出：机器视觉系统将处理结果输出给用户或其他系统。

输出结果可能包括识别的对象、位置信息、运动轨迹等。

以上是机器视觉系统的基本工作原理。

不同的应用领域可能会有不同的算法和技术来实现特定的功能，但总体上，机器视觉系统是通过图像采集、图像预处理、特征提取、特征匹配、目标识别和跟踪等步骤来实现图像和视频的分析和处理。

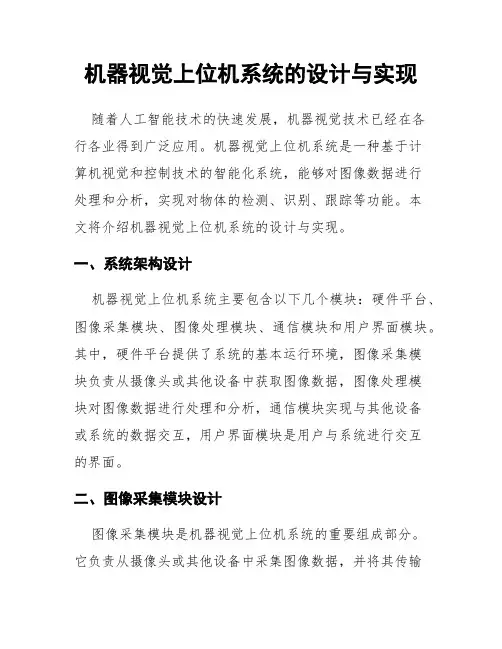

机器视觉上位机系统的设计与实现随着人工智能技术的快速发展，机器视觉技术已经在各行各业得到广泛应用。

机器视觉上位机系统是一种基于计算机视觉和控制技术的智能化系统，能够对图像数据进行处理和分析，实现对物体的检测、识别、跟踪等功能。

本文将介绍机器视觉上位机系统的设计与实现。

一、系统架构设计机器视觉上位机系统主要包含以下几个模块：硬件平台、图像采集模块、图像处理模块、通信模块和用户界面模块。

其中，硬件平台提供了系统的基本运行环境，图像采集模块负责从摄像头或其他设备中获取图像数据，图像处理模块对图像数据进行处理和分析，通信模块实现与其他设备或系统的数据交互，用户界面模块是用户与系统进行交互的界面。

二、图像采集模块设计图像采集模块是机器视觉上位机系统的重要组成部分。

它负责从摄像头或其他设备中采集图像数据，并将其传输到图像处理模块中进行处理和分析。

为了保证图像采集的质量和稳定性，可以选择高分辨率的摄像头，并采用合适的图像采集协议和传输方式。

三、图像处理模块设计图像处理模块是机器视觉上位机系统的核心模块。

它负责对从图像采集模块获取的图像数据进行处理和分析，实现对物体的检测、识别、跟踪等功能。

常用的图像处理算法包括边缘检测、颜色分割、形状识别等。

在设计图像处理模块时，需要根据具体的应用需求选择合适的算法，并对其进行优化和调试，以提高系统的性能和效率。

四、通信模块设计通信模块是机器视觉上位机系统与其他设备或系统进行数据交互的关键模块。

它可以通过串口、以太网或其他通信方式与外部设备建立连接，并实现数据的传输和接收。

在设计通信模块时，需要考虑数据传输的速度和稳定性，选择合适的通信协议和传输方式，以满足系统的实时性和可靠性需求。

五、用户界面模块设计用户界面模块是机器视觉上位机系统与用户进行交互的界面。

它可以采用图形化界面或命令行界面，提供用户友好的操作界面和功能选择，以方便用户进行系统设置、图像查看、数据分析等操作。

在设计用户界面模块时，需要考虑用户的使用习惯和操作需求，设计简洁、直观、易用的界面。

机器视觉系统工作原理
机器视觉系统是一种通过模拟人类的视觉感知能力来实现物体识别、检测和跟踪的技术。

它由摄像机、图像处理和分析算法以及人工智能技术组成。

机器视觉系统的工作流程如下：
1. 图像采集：系统通过一个或多个摄像机采集所需的图像或视频流。

2. 图像预处理：对采集到的图像进行预处理，包括去噪、增强和图像校正等操作，以提高后续处理的准确性和效果。

3. 特征提取：系统利用图像处理和分析算法，从预处理后的图像中提取有用的特征，例如颜色、纹理、形状和边缘等。

4. 物体识别：通过比对已知物体模型或特征数据库，系统能够识别图像中的物体，并将其分类。

5. 检测和跟踪：系统能够实时检测和跟踪物体的位置、运动和姿态等。

这一步骤通常利用计算机视觉和机器学习算法来实现。

6. 结果输出：系统将处理后的结果以可视化的形式呈现给用户，例如在图像或视频上标注物体位置和信息。

机器视觉系统的工作原理依赖于先进的图像处理、模式识别和机器学习算法。

这些算法通过提取图像的局部特征，然后进行
特征匹配和分类。

利用大量标注好的图像和训练样本，机器学习算法能够自动学习并优化模型，提高系统的准确度和鲁棒性。

总的来说，机器视觉系统通过图像采集、预处理、特征提取、物体识别、检测和跟踪等步骤实现对图像和视频的分析和理解。

它可以应用于许多领域，如工业自动化、无人驾驶、安防监控、医疗诊断和机器人技术等，为人们的生产、生活和工作提供更高效和智能的解决方案。

工业机器视觉采像系统原理和设计工业机器视觉采像系统是一种利用数字图像处理技术来处理和分析工业场景中的视觉信息的系统。

它主要由图像采集设备、图像处理算法和图像分析软件组成。

1.图像采集设备：图像采集设备是工业机器视觉系统的核心部件，它用来将工业场景中的物体信息转换成数字图像信号。

常用的图像采集设备有工业相机、CCD摄像头、CMOS摄像头等。

在图像采集过程中，采集设备需要考虑到光照条件、视野角度、分辨率和采样速率等因素。

2.图像处理算法：图像处理算法是对采集得到的图像进行处理和分析的关键环节，它能够提取和处理图像中的特征信息，实现对物体的检测、识别、测量和判定等功能。

常用的图像处理算法包括图像增强、边缘检测、形状匹配、特征提取等。

这些算法可以通过使用滤波器、阈值分割、数学形态学等方法来实现。

3.图像分析软件：图像分析软件是工业机器视觉系统的控制核心，它能够对图像处理算法进行调用和控制，实现图像处理结果的显示和分析。

图像分析软件主要包括图像采集控制、图像处理算法调用、图像显示和结果分析等功能。

它能够提供图像处理的参数设置、图像处理结果的输出、检测结果的判定等功能。

工业机器视觉采像系统的设计过程一般包括以下几个步骤：1.需求分析：根据实际应用需求，确定工业机器视觉系统需要检测的物体、检测方法和性能指标等。

2.系统设计：根据需求分析结果，设计工业机器视觉系统的硬件和软件结构。

包括图像采集设备的选择和布局、图像处理算法的设计和优化、图像分析软件的开发和调试等。

3.系统集成：将设计好的硬件和软件组装成一个完整的工业机器视觉系统。

包括安装采集设备、搭建图像处理平台、开发图像分析软件等。

4.系统测试：对集成好的工业机器视觉系统进行功能测试和性能评估。

进行一系列的测试，包括图像采集的准确性、图像处理的稳定性和图像分析的可靠性等。

5.系统优化：根据测试结果，对工业机器视觉系统进行优化和调整。

包括优化图像处理算法、调整图像采集参数和改进图像分析软件等。

机器视觉系统构成原理
机器视觉系统是一种利用计算机技术和视觉传感器等设备进行
图像信息处理和分析的系统，广泛应用于工业自动化、机器人、智能交通等领域。

其构成原理主要包括以下几个方面：
1. 图像采集与预处理：机器视觉系统通过摄像头等设备采集现实世界中的图像，然后对图像进行预处理，如去噪、滤波、增强等，以便进行后续处理。

2. 特征提取与描述：在图像处理过程中，机器视觉系统需要提取图像的特征点，如边缘、角点等，然后对这些特征点进行描述，以便进行后续的图像匹配和识别。

3. 图像匹配与识别：机器视觉系统通过对图像特征点的匹配和比对，实现对物体、人脸等目标的识别。

其中，图像匹配算法包括：基于特征点匹配的算法、基于模板匹配的算法等。

4. 目标跟踪与定位：机器视觉系统通过对目标进行跟踪和定位，实现对机器人、智能交通等设备的自主控制和导航。

其中，目标跟踪算法包括：基于卡尔曼滤波的算法、基于粒子滤波的算法等。

总之，机器视觉系统的构成原理涉及图像采集、预处理、特征提取、图像匹配、识别、目标跟踪和定位等多个方面，其具体实现需要根据具体应用场景和需求来选择相应的算法和技术。

- 1 -。

机器视觉系统的工作原理
嘿，你知道吗，机器视觉系统那可真是神奇得很呐！就好像咱们人类有眼睛能看世界一样，机器视觉系统就是机器的“眼睛”。

它到底是怎么工作的呢？咱来好好唠唠。

比如说，在一个工厂里，产品在生产线上快速移动。

这时候机器视觉系统就开始发挥作用啦！它的第一步呢，就像是我们睁开眼睛去看东西，通过摄像头这个“小眼睛”去捕捉图像。

想象一下你在人群中一眼看到那个最特别的人，机器视觉系统也是这样准确地锁定目标。

然后呢，它要对看到的图像进行分析处理啦。

这就好像你在脑海里对看到的东西进行思索和判断。

是不是很有意思？比如判断这个产品有没有缺陷啊，尺寸合不合标准啊。

就像你能分辨出一个苹果是红的还是青的一样厉害！
接下来，它得做出决策呀！哎呀呀，如果发现了问题，它就要像个小警察一样，立刻发出信号。

比如说，“滴滴滴，这个产品不行哦！”就如同你发现危险会喊出来提醒大家一样。

你说机器视觉系统重不重要？那简直太重要了吧！它能够快速、准确地工作，不知疲倦。

这不比咱们人类有时候还会犯错强多啦？而且啊，它还能在很多我们肉眼看不到或者不方便看的地方大显身手呢。

在这个科技飞速发展的时代，机器视觉系统就像是一个超级英雄，默默地守护着我们的生产和生活。

它让一切变得更加高效、精确，为我们的生活带来了巨大的改变。

所以啊，咱可得好好感谢这些神奇的机器视觉系统呢！
总之，机器视觉系统的工作原理就是这么神奇又有趣，为我们的生活增添了无数的可能。

你是不是对它更感兴趣啦？。

机器视觉系统工作原理
机器视觉系统是一种利用计算机视觉技术实现自动化检测、识别和控制的系统。

它通过摄像机、图像处理器、计算机和控制器等组成，可以对物体进行图像采集、处理和分析，从而实现自动化控制和检测。

机器视觉系统的工作原理主要包括以下几个步骤：
1.图像采集
机器视觉系统首先需要采集物体的图像。

这一步通常通过摄像机来完成，摄像机可以将物体的图像转换成数字信号，然后传输给图像处理器进行处理。

2.图像处理
图像处理是机器视觉系统的核心部分，它主要包括图像预处理、特征提取、图像分割、目标识别和测量等步骤。

在这些步骤中，图像处理器会对采集到的图像进行处理和分析，提取出物体的特征信息，然后将这些信息传输给计算机进行处理。

3.目标识别
目标识别是机器视觉系统的重要功能之一，它可以通过图像处理技术对物体进行识别和分类。

在这一步中，机器视觉系统会根据预先
设定的特征和算法，对物体进行分类和识别，从而实现自动化控制和检测。

4.控制和检测
机器视觉系统最终的目的是实现自动化控制和检测，这一步通常通过控制器来完成。

控制器可以根据机器视觉系统提供的信息，对物体进行控制和检测，从而实现自动化生产和检测。

机器视觉系统是一种利用计算机视觉技术实现自动化控制和检测的系统，它通过图像采集、处理和分析，实现对物体的自动化识别和分类，从而实现自动化控制和检测。

随着计算机视觉技术的不断发展，机器视觉系统在工业生产、医疗、安防等领域的应用越来越广泛。

工业机器视觉系统的构成和原理工业机器视觉系统是一种利用计算机图像处理技术，通过硬件设备采集、处理、分析物体的视觉信息，并控制相应机械臂或其他设备进行智能化操作的系统。

它的应用范围非常广泛，涉及到制造业、医疗、交通等领域。

那么，工业机器视觉系统究竟由哪些部分构成，它的原理是什么呢？下面我们就来一一探讨。

一、工业机器视觉系统的基本构成1、传感器工业机器视觉系统必不可少的部分就是传感器。

它负责采集物体的图像信息，能够对环境、物体等一系列参数进行测量和控制。

常见的传感器有光学传感器、线性传感器和特定用途传感器等。

2、镜头镜头是传感器不可或缺的兴趣组成部分。

它可以将物体图像反射到传感器上，同时也影响到成像质量。

镜头的品质直接影响到成像效果。

3、图像采集卡图像采集卡是工业机器视觉系统中的核心部分。

它能够实时、高速地将镜头采集到的图像信号转换成计算机可处理的数字信号。

同时，它还负责将信号发送到计算机进行进一步分析处理。

4、计算机工业机器视觉系统中的计算机通常是一台高性能的工控机，因为对计算机的计算速度和精度要求非常高。

计算机负责采集、处理、分析和输出图像信息，将处理后的结果反馈给机器人或其他设备进行控制，形成闭环反馈系统。

5、软件系统软件系统是工业机器视觉系统最为关键的一部分。

它运行在计算机上，负责图像处理、分析、识别等关键任务。

软件能够根据不同的应用场景和需求进行定制，实现精确定位、测量、品质检测、分类、识别等功能。

二、工业机器视觉系统的工作原理1、图像采集当光线通过镜头进入传感器时，传感器就开始将图像转换成数字信号并将其发送给计算机。

由于采集精度和速度都非常高，因此图像的获取和采集非常迅速。

2、图像处理采集到的图像需要在计算机上进行处理以达到机器视觉的需求。

图像处理可以包括图像滤波、图像增强、几何校正和标准化、灰度阈值分割、边缘检测等过程。

这些处理能够去除噪声、纠正形状和尺寸等因素，使得采集到的图像更加完美。

机器视觉技术的原理及实现方法机器视觉是一项发展迅速的技术，它利用计算机视觉和人工智能的技术，在一些特定领域得到广泛应用。

机器视觉技术的核心是图像识别。

本文将深入探讨机器视觉技术的原理及实现方法。

一、机器视觉的原理机器视觉的核心技术是图像识别，而图像识别的实现方法主要分为以下三个步骤：1. 图像采集：机器要对图像进行识别，首先必须获得图像信息。

图像采集的方式多种多样，比如CCD、CMOS、雷达等，我们在日常生活中常见的是手机拍照、摄像机、监控摄像头等。

2. 特征提取：将原始图像转化为能够表示、处理的特征。

这是机器视觉中最为重要的步骤之一。

因为只要能够提取出图像的重要特征，就能够区分不同的物体。

特征提取的方式有很多，如边缘检测、颜色直方图、纹理描述符等。

3. 物体识别：基于所提取的特征进行物体识别。

它是机器视觉技术最复杂的部分，因为不同物体的特征差异非常大，机器需要对每个物体进行详细的分析，才能做出正确的判断。

目前常用的物体识别算法有SIFT、SURF、HARRIS等。

二、机器视觉的实现方法机器视觉的实现方法主要有以下几种：1. 传统图像处理方法：利用传统的数字图像处理技术，对图像进行处理。

这种方法主要包括边缘检测、滤波、图像配准等，已经比较成熟。

2. 统计学习方法：通过大量的样本数据进行机器学习，从而判断不同物体之间的差异，进而实现图像识别。

这种方法需要大量的样本数据，适用性更广泛。

例如，最近比较火的深度学习方法就是这种方法中的一部分。

3. 轮廓匹配：该方法描述的是一类基于形状或者矢量信息的物体识别算法。

该类算法由于其好的鲁棒性，被广泛应用于工业上的机器视觉，医学影图，机器人和计算机视觉等领域。

常见的轮廓匹配算法包括多边形拟合、三角剖分等。

4. 神经网络方法：将若干层神经元按照特定的结构组成神经网络，模拟人类大脑神经网络的学习过程。

该方法需要大量的样本数据，但是识别精度也相对较高。

比如常用的卷积神经网络（CNN）就是这种方法中的一种。

深入探索机器视觉编程的基本原理和技术机器视觉是一种模仿人眼视觉系统的技术，通过使用计算机和相机等硬件设备来实现对图像或视频的处理和分析。

机器视觉广泛应用于工业自动化、智能交通、医疗诊断、无人驾驶等领域。

本文将从基本原理、技术方法和应用实例等方面进行深入探索。

机器视觉编程的基本原理可以概括为以下几点：1.图像采集：机器视觉首先需要通过相机或其他图像采集设备获取输入图像或视频。

采集设备的质量和配置对后续的图像处理和分析具有重要影响。

2.图像预处理：采集到的图像通常需要进行一些预处理操作，以提高后续分析的准确性和可靠性。

常见的预处理操作包括降噪、增强对比度、图像去除等。

3.物体检测与识别：机器视觉的一个核心任务是检测和识别图像中的物体。

这可以通过检测图像中的边缘、角点等特征点，并利用机器学习算法进行分类和识别来实现。

4.特征提取与匹配：在机器视觉中，特征提取和匹配是非常重要的步骤。

通过提取图像中的特征点和描述子，并对这些描述子进行匹配，可以实现特定物体的跟踪和识别。

5.图像分割与识别：图像分割是将图像划分为不同的区域或对象的过程，图像识别是对分割后的图像区域进行分类和识别。

这些任务可以通过机器学习和深度学习技术来实现。

在机器视觉编程中，常用的技术方法包括：1.传统方法：传统方法包括基于图像处理和计算机视觉技术的方法，通常利用各种滤波器、边缘检测算法、形态学处理等进行图像处理和特征提取。

然后使用支持向量机、决策树等机器学习算法进行分类和识别。

2.深度学习方法：近年来，深度学习已经在机器视觉领域取得了巨大的成功。

深度学习技术通过多层神经网络模型进行特征提取和分类，可以实现更高水平的图像识别和分析。

3.三维重建：三维重建是机器视觉中的一个重要领域，其目标是根据给定的图像或视频，在三维空间中重建出场景或物体的模型。

常用的方法包括立体视觉、结构光投射和时间序列技术等。

机器视觉编程在许多领域都有广泛应用，以下是一些实际应用实例：1.工业自动化：在工业生产中，机器视觉可以用于产品质量检测、零件定位和装配等任务。

机器视觉系统模块的原理分析及设计一、概述视觉技术是近几十年来发展的一门新兴技术。

机器视觉可以代替人类的视觉从事检验、目标跟踪、机器人导向等方面的工作，特别是在那些需要重复、迅速的从图象中获取精确信息的场合。

尽管在目前硬件和软件技术条件下，机器视觉功能还处于初级水平，但其潜在的应用价值引起了世界各国的高度重视，发达国家如美国、日本、德国、法国等都投入了大量的人力物力进行研究，近年来已经在机器视觉的某些方面获得了突破性的进展，机器视觉在车辆安全技术、自动化技术等应用中也越来越显示出其重要价值。

本文根据最新的CMOS 图像采集芯片设计了一种通用的视觉系统模块，经过编制不同的图像处理、模式识别算法程序本模块可以应用到足球机器人，无人车辆等各种场合。

二、设计原理系统原理框图如图1所示。

系统包含5个主要芯片：图像采集芯片OV7620，高速微处理器SH4，大规模可编程阵列FPGA，和串口通讯控制芯片MAX232。

FPGA内部编程设立两个双口RAM，产生图像传感器所需的点频，行场同步等信号，以及控制双口RAM的存储时序。

SH4负责对OV7620通过I2C进行配置，读取双口RAM的图像数据，进行处理，并通过串口实现图像资料的上传或控制步进电机等其他设备。

三、图像采集模块系统模块以CMOS图像传感器OV7620为核心，还包括一个聚光镜头和其他一些辅助元器件比如27MHZ的晶振，电阻电容等。

COMS图像传感器是近几年发展较快的新型图像传感器，由于采用了相同COMS技术，因此可以将像素阵列与外围支持电路集成在同一块芯片上，是一个完整的图像系统(Camera on Chip)。

本系统采用的是Ommnvision公司推出的一块CMOS彩色图像传感器OV7620，分辨率为640x480。

它能工作在逐行扫描方式下，也能工作在隔行扫描方式下。

它不仅能输出彩色图像，也可用作黑白图像传感器。

这块芯片支持的图像输出格式有很多种：1)YCrCb4:2:2 16 bit/8 bit格式；2)ZV端口输出格式；3)RGB原始数据16 bit/8 bit；4)CCIR601/CCIR656格式。

机器人视觉系统设计原理分析摘要:机器人技术一直是人们关注的科技热点，因为机器人的多元发展，机器视觉系统逐渐被建立起来。

机器视觉系统通过模拟人眼来实现采集图像、分析图像、获取信息、处理图像等功能，是一门集自动化、计算机等于一体的综合技术。

文章深入研究了机器视觉系统的硬件组成与图像处理技术，针对机器视觉在各领域的应用进行实例研究说明，并对当下机器视觉系统在国内的发展现状进行分析，展望机器视觉的美好未来。

关键词:图像处理；机器视觉系统；灰度处理科技随着时代迅速发展，而机器人的发展至今已有近百年历史，在医学领域，医用机器人进行辅助甚至代替人类对病人进行诊断与手术。

在工业领域，机器人代替人类对产品进行检验和包装。

除此之外机器人在军事领域也有所应用，如帮助军人观察战场、辅助射击等作用。

其中，机器视觉系统是利用数字摄像头采集各类信息，通过中心处理器对图像数据进行分析处理，得到图片中的有用信息，帮助人们完成繁琐单调的工作。

机器视觉技术在发展的同时也紧跟社会发展潮流，从热门的PS到现在的人脸识别技术，逐渐走向人工智能化，为人们的生活增添更加便捷的通道，本文将会对机器视觉系统的硬件和软件分别进行描述。

1硬件结构1.1设计理念。

机器视觉系统赋予机器人视野，可以快速分析、分辨、处理复杂图像上的信息数据。

基于此机器人的应用得到拓宽，减少了人类处理繁琐工作的时间，让我们的生活更加便利高效。

在制药方面，药品的生产过程需要严格的管理控制和质量控制，而机器视觉系统可以实现这一系列繁琐的操作，维护患者的生命安全。

在激光加工方面，激光加工技术与机器视觉技术相结合，使加工变得更加精准，降低了加工成本，而机器视觉系统由光源、镜头、相机、图像采集卡、图像处理系统五大部分构成。

1.2光源。

光源是机器视觉系统的重要结构之一。

在不同的情况下对光源的种类都有着不同的要求。

一般为热辐射电源、气体放电光源源、固体放电光源、激光器四类。

光源当中最常使用的是LED，而LED又因为形状不同又分为许多钟类，比如当我们进行显微镜照明时我们使用环形光源，突出物体的三维信息。
