盘扣脚手架技术交底记录

安全技术交底记录表安全技术交底内容一、危大工程-盘扣式脚手架我部选取的是最新型的墩身防护脚手架，他是一种新型的便捷式支撑脚手架，二、盘扣脚手架简介盘扣式脚手架主要有以下优点：1、具有可靠的双向自锁能力；2、无任何活动零件，运输、存储、搭设、拆除方便快捷；3、受力性能合理，可以自由调节，安全性、稳定性优于碗扣式和门式。

4、其他材料均符合相应的行业标准和标准化施工要求。

三、施工安全技术措施3.1脚手架布置墩身施工选择盘扣式脚手架，具体布置图见附件。

墩身脚手架采用10m高墩身形式进行布置，脚手架顶部高出墩顶1.2m。

墩身采用双排盘扣式脚手架，施工时应满足《建筑施工承插型盘扣式钢管支架安全技术规程》JGJ231-2010中相关要求。

脚手架距墩顶每侧距离为500mm，双排间距为900mm；脚手架扫地杆高度为200mm，底部设置100*100mm底托；脚手架立杆的纵距为1.5m，横距为0.9m，立杆的高度为2m；在每孔脚手架内设置一道斜杆支撑。

上下人行通到沿脚手架内逐级上升布置，采用定制材料挂3.1.6跳板铺设⑴跳板采用5mm钢板加工，宽20～30cm，长度不少于3.0m。

⑵跳板设置在3根横向水平杆上。

⑶操作平台上应满铺跳板。

拐角交接处平整，避免出现探头及空挡现象，铺设时要选用完好无损的跳板，发现有破损的要及时更换。

3.1.7人行斜道斜道附着脚手架内侧，沿门型孔对角线设置，宽度不小于0.6m，每层设置一个平台，交错设置直到墩顶。

斜道跳板横铺时，应在横向水平杆下增设纵向支托杆，纵向支托杆间距不应大于50cm；跳板顺铺时，接头宜采用搭接；下面的板头应压住上面的板头，斜道脚手板上应有防滑措施。

3.1.8防护设施⑴在作业层下部架设一道水平兜网（防坠网），随作业层上升，同时作业不超过两层，设置安全网防护。

⑵脚手架外侧使用合格绿色密目式安全网封闭，且将安全网固定在脚手架外立杆里侧。

⑶脚手架外侧必须设1.2m高的防护栏杆和30cm高踢脚杆，顶排防护栏横杆不少于2排，高度为1.2m。

分项工程名称碗扣式脚手架工程交底日期2019年8月11日星期日
c)纵向剪刀撑斜杆与地面的倾角宜在45～60度之间。

d)剪刀撑中的斜杆采用旋转扣件固定在立柱上或横向水平的伸出端上，剪刀撑可采用搭接，
搭接长度不应小于1m，不得少于2个旋转扣件。

2、水平剪刀撑：
a)水平剪刀撑依据水平剪刀撑布置图，在净高范围内设三道剪刀撑，自上而下共设置三道，
分别设置在第一、三、六（七）步位置上。

b)水平剪刀撑与水平杆的夹角为45度。

c)采用直角扣件固定在立柱上，水平钢管交叉采用旋转扣件连接。

三）梁底支撑体系剪刀撑
a)竖向剪刀撑设置在支撑架体两侧的长方向边缘从底到顶连续布置，每10跨（10*0.3=3米）
设置一组连续剪刀撑。

b)立杆全高范围内设置两道双向水平剪刀撑，水平剪刀撑在水平杆的第一步和最顶步设置，
每10跨（10*0.3=3米）设置一组剪刀撑
三、安全管理与维护
1)作业层上的施工荷载应符合设计要求，不得超载，不得在脚手架上集中堆放模板、钢筋等物料。

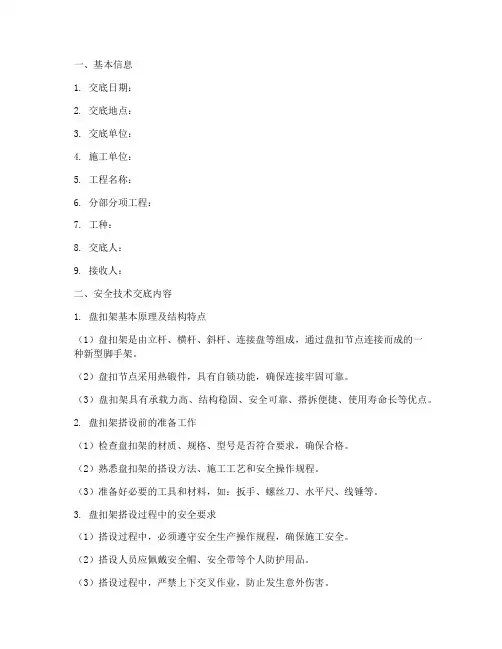

一、基本信息1. 交底日期：2. 交底地点：3. 交底单位：4. 施工单位：5. 工程名称：6. 分部分项工程：7. 工种：8. 交底人：9. 接收人：二、安全技术交底内容1. 盘扣架基本原理及结构特点（1）盘扣架是由立杆、横杆、斜杆、连接盘等组成，通过盘扣节点连接而成的一种新型脚手架。

（2）盘扣节点采用热锻件，具有自锁功能，确保连接牢固可靠。

（3）盘扣架具有承载力高、结构稳固、安全可靠、搭拆便捷、使用寿命长等优点。

2. 盘扣架搭设前的准备工作（1）检查盘扣架的材质、规格、型号是否符合要求，确保合格。

（2）熟悉盘扣架的搭设方法、施工工艺和安全操作规程。

（3）准备好必要的工具和材料，如：扳手、螺丝刀、水平尺、线锤等。

3. 盘扣架搭设过程中的安全要求（1）搭设过程中，必须遵守安全生产操作规程，确保施工安全。

（2）搭设人员应佩戴安全帽、安全带等个人防护用品。

（3）搭设过程中，严禁上下交叉作业，防止发生意外伤害。

（4）作业层上的施工荷载应符合设计要求，不得超载。

（5）搭设过程中，应保持作业面整洁，防止杂物掉落伤人。

（6）搭设过程中，严禁擅自拆除架体结构杆件，如需拆除必须报请技术负责人同意。

4. 盘扣架拆除过程中的安全要求（1）拆除前，必须对盘扣架进行检查，确保其结构完好。

（2）拆除过程中，必须按照拆除顺序进行，严禁随意拆除。

（3）拆除过程中，严禁上下交叉作业，防止发生意外伤害。

（4）拆除过程中，应保持作业面整洁，防止杂物掉落伤人。

（5）拆除过程中，严禁擅自拆除架体结构杆件，如需拆除必须报请技术负责人同意。

5. 盘扣架使用过程中的安全要求（1）使用过程中，应定期检查盘扣架的连接部位，确保连接牢固。

（2）使用过程中，严禁超载使用盘扣架，防止发生意外事故。

（3）使用过程中，严禁在盘扣架上堆放杂物，保持作业面整洁。

（4）使用过程中，严禁擅自拆除架体结构杆件，如需拆除必须报请技术负责人同意。

三、应急处理措施1. 发生人员受伤事故时，立即停止作业，组织人员进行救治，并报告上级领导。

一、交底目的为确保施工现场的安全，提高施工人员对盘扣式脚手架的安全操作意识，特进行本安全技术交底。

二、交底对象所有参与盘扣式脚手架搭设、使用和拆除的施工人员及管理人员。

三、交底内容1. 脚手架基础知识- 盘扣式脚手架是一种新型多功能脚手架，具有结构简单、安装快捷、承载能力强等特点。

- 了解脚手架的组成：立杆、横杆、斜杆、连接件、底座等。

2. 安全技术要求- 搭设前的安全检查：确保脚手架材料符合标准，无破损、变形等现象。

- 搭设过程中的安全操作：- 确保脚手架基础坚实、平整，地基承载力满足要求。

- 立杆应垂直，横杆、斜杆应与立杆牢固连接。

- 每层脚手架应设置防滑措施，防止人员滑倒。

- 搭设过程中，不得随意改变脚手架的结构。

- 使用过程中的安全注意事项：- 施工人员应穿戴好个人防护用品，如安全帽、安全带等。

- 严禁在脚手架上放置重物，以免造成脚手架变形或倒塌。

- 禁止在脚手架上行走或跳跃。

- 严禁在脚手架上休息或就餐。

3. 拆除安全要求- 拆除前应进行全面检查，确保脚手架结构完好。

- 拆除顺序应从上至下，逐层拆除。

- 拆除过程中，严禁抛掷脚手架部件。

- 拆除后，应及时清理现场，确保无安全隐患。

4. 应急处理- 发生脚手架倾倒、坍塌等事故时，应立即停止作业，并迅速撤离现场。

- 及时报告事故情况，采取有效措施进行救援。

- 对事故原因进行分析，制定预防措施，防止类似事故再次发生。

四、交底责任1. 施工单位应负责组织安全技术交底，确保交底内容准确、全面。

2. 施工人员应认真参加安全技术交底，掌握安全操作技能。

3. 管理人员应加强对施工现场的安全巡查，及时发现并消除安全隐患。

五、交底记录1. 交底人：________2. 接受人：________3. 交底时间：____年__月__日4. 交底地点：____六、附件1. 盘扣式脚手架安全技术规范2. 个人防护用品使用说明请注意：以上模板仅供参考，具体交底内容应根据实际情况进行调整。

盘扣脚手架技术交底一、工程概述在本次建筑工程中，我们将采用盘扣脚手架作为主要的施工支撑结构。

盘扣脚手架具有搭建效率高、稳定性好、承载能力强等优点，能够为施工提供安全可靠的作业环境。

二、盘扣脚手架的组成及特点1、组成部分盘扣脚手架主要由立杆、横杆、斜杆、可调底座、可调托撑等构配件构成。

2、特点（1）节点抗扭转能力强，强度、刚度和稳定性可靠。

（2）搭拆效率高，节省人工成本。

（3）杆件标准化，通用性强。

三、施工准备1、技术准备熟悉施工图纸，了解盘扣脚手架的布置要求和承载能力。

编制施工方案，并对施工人员进行技术交底。

2、材料准备（1）确保所选用的盘扣脚手架构配件质量合格，具有相应的质量证明文件。

（2）对构配件进行外观检查，不得有裂缝、变形、锈蚀等缺陷。

3、场地准备清理施工现场，确保场地平整、坚实，排水畅通。

四、盘扣脚手架的搭设1、基础处理（1）根据现场实际情况，对基础进行夯实、平整处理。

（2）设置排水措施，防止基础积水。

（3）对于软弱地基，需采取加固措施，如铺设垫板等。

2、立杆设置（1）按照施工方案确定的立杆间距进行布置。

（2）立杆底部应安装可调底座，以调整立杆高度和保证垂直度。

3、横杆安装（1）横杆应与立杆垂直，且接头应错开布置。

（2）使用插销将横杆与立杆连接牢固。

4、斜杆安装（1）按照规定的角度和间距设置斜杆，增强脚手架的稳定性。

（2）斜杆两端应与立杆和横杆连接可靠。

5、可调托撑设置（1）在立杆顶部安装可调托撑，用于调整模板标高。

（2）可调托撑的伸出长度不得超过 300mm。

五、盘扣脚手架的使用1、荷载限制（1）严格按照设计要求控制脚手架上的荷载，不得超载。

（2）均匀分布荷载，避免集中堆载。

2、人员作业（1）作业人员应佩戴安全帽、安全带等防护用品。

（2）严禁在脚手架上嬉戏、打闹。

3、定期检查（1）定期对脚手架进行检查，发现问题及时处理。

（2）重点检查构配件的连接是否牢固、有无变形等。

六、盘扣脚手架的拆除1、拆除条件（1）在相关工程施工完毕，经项目负责人确认后方可拆除。

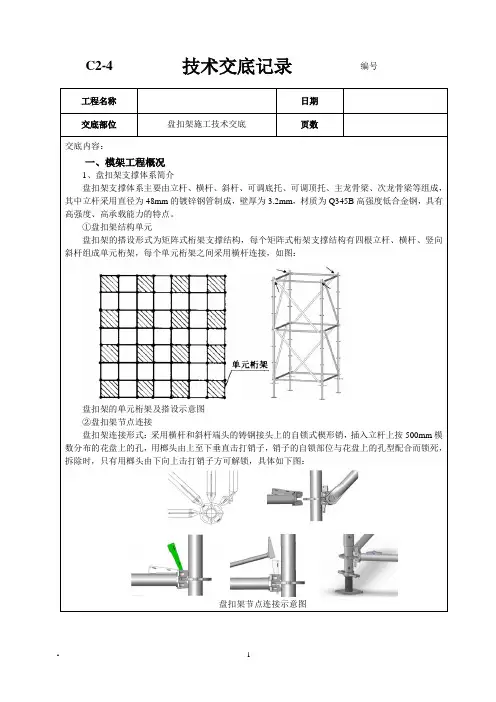

工程名称日期交底部位盘扣架施工技术交底页数交底内容：一、模架工程概况1、盘扣架支撑体系简介盘扣架支撑体系主要由立杆、横杆、斜杆、可调底托、可调顶托、主龙骨梁、次龙骨梁等组成，其中立杆采用直径为48mm的镀锌钢管制成，壁厚为3.2mm，材质为Q345B高强度低合金钢，具有高强度、高承载能力的特点。

①盘扣架结构单元盘扣架的搭设形式为矩阵式桁架支撑结构，每个矩阵式桁架支撑结构有四根立杆、横杆、竖向斜杆组成单元桁架，每个单元桁架之间采用横杆连接，如图：盘扣架的单元桁架及搭设示意图②盘扣架节点连接盘扣架连接形式：采用横杆和斜杆端头的铸钢接头上的自锁式楔形销，插入立杆上按500mm模数分布的花盘上的孔，用榔头由上至下垂直击打销子，销子的自锁部位与花盘上的孔型配合而锁死，拆除时，只有用榔头由下向上击打销子方可解锁，具体如下图：盘扣架节点连接示意图工程名称日期交底部位盘扣架施工技术交底页数盘扣架安装展示图二、模架的选型模架材料选用：序号项目材料名称规格备注1 底板模板模板面板覆膜多层板13mm厚次龙骨钢包木50×50mm 壁厚1.8mm方钢管50×50mm主龙骨双道钢管φ48×3.0mm2 墙体模板墙模板面板覆膜多层板13mm厚墙体次龙骨钢包木50×50mm 壁厚1.8mm墙体主龙骨双道钢管φ48×3.0mm3 柱模板柱模板面板覆膜多层板15mm厚柱次龙骨钢包木50×50mm 壁厚1.8mm 柱主龙骨可调成品柱箍（方圆扣）400-600mm500-800mm700-1000mm4 楼板模板面板覆膜多层板13mm工程名称日期交底部位盘扣架施工技术交底页数检查放样点是否正确。

②第一道立杆、水平杆安装。

备料人员依搭架需求数量，分配材料并送至每个搭架区域。

根据各支点位置进行立杆搭设，并拉上水平杆进行固定，第一道水平杆距地面高度不大于550mm。

依模板支撑架施工图纸将垫板正确摆放。

盘扣脚手架技术交底背景在建筑施工中，脚手架的作用不言而喻。

早期使用的是钢管脚手架，不仅造价高昂，搭建维护成本也很高。

随着技术的发展，盘扣脚手架技术应运而生，成为当前广泛使用的新型脚手架。

盘扣脚手架的定义盘扣式脚手架是通过钢管、钢板、扣件、管夹及其他连接件组装而成的支撑体系，形成一个可升降、可拆卸的工作平台结构。

盘扣式脚手架由于结构紧凑、架高度可调、承载力大、施工速度快、安装方便等优点，逐渐成为了建筑领域最主流、最经典的一种通用型脚手架。

盘扣脚手架的优点1. 结构紧凑盘扣脚手架结构紧凑，不仅可减少物料的使用量，也可节约搭建所需的人力和时间。

2. 架高度可调盘扣脚手架安装高度由楼层高度决定，非常灵活，可根据施工目的和要求进行调整，以满足不同的项目需求。

3. 承载力大盘扣脚手架采用优质的钢材制造，具有强度高、承载力大的特点，可满足各类建筑施工的需要。

4. 快速安装盘扣脚手架拆装简便、构件标准化，搭建速度快。

工人在按照脚手架套件组装图进行操作时，可以快速地进行施工。

5. 安装方便盘扣式脚手架支架主体为标准件，采用模块化拼装，拼装和拆卸方便，搬运和储存方便。

盘扣脚手架的施工注意事项在施工中，盘扣脚手架的搭建和使用需要注意以下事项：1.盘扣脚手架在搭建之前，必须经过专业的设计、计算和评析，并按照相关标准和规范进行施工。

2.搭建盘扣脚手架时，必须做好地质勘察、支撑和固定等工作，确保施工安全。

3.盘扣式脚手架的搭建和使用必须严格按照其设计要求进行，任何随意更改或替换构件的行为都是不允许的。

4.盘扣脚手架使用过程中，必须确保其结构稳定、牢固，构件和钢管不得有变形、裂纹等损坏，否则应及时更换。

5.盘扣脚手架使用过程中，应保证若干个基础脚手架的平面在同一水平面。

使用钢管四面支撑，四角固定。

盘扣脚手架支架应支撑在完全牢固不移的平面上。

盘扣脚手架的维护保养在使用盘扣脚手架的过程中，维护保养也是非常重要的。

维护保养可以延长脚手架的使用寿命，提高施工效率，保证施工的安全性。

盘扣脚手架技术交底（一）引言：盘扣脚手架是一种常用于建筑施工中的搭建支撑结构的技术，它可以提供稳定的工作平台和安全的工作环境。

本文将对盘扣脚手架技术进行详细交底，包括盘扣脚手架的基本原理、搭建过程、使用注意事项等。

通过本文的学习，读者将能够掌握盘扣脚手架技术，并在实践中合理应用。

正文：1. 盘扣脚手架的基本原理- 盘扣脚手架的结构组成- 盘扣脚手架的工作原理- 盘扣脚手架的优势与特点2. 盘扣脚手架的搭建过程- 盘扣脚手架的准备工作- 盘扣脚手架的基础支撑搭建- 盘扣脚手架的立柱和横梁搭建- 盘扣脚手架的平台搭建- 盘扣脚手架的固定与检查3. 盘扣脚手架的使用注意事项- 盘扣脚手架的安全操作规范- 盘扣脚手架的负荷限制与材料要求- 盘扣脚手架的防护措施- 盘扣脚手架的检修与维护- 盘扣脚手架的拆除与存储4. 盘扣脚手架的应用场景- 盘扣脚手架在高层建筑施工中的应用- 盘扣脚手架在桥梁施工中的应用- 盘扣脚手架在电力设施施工中的应用- 盘扣脚手架在舞台搭建中的应用- 盘扣脚手架在装修工程中的应用5. 盘扣脚手架技术的发展趋势- 盘扣脚手架的智能化与自动化- 盘扣脚手架的安全性与稳定性改进- 盘扣脚手架的材料与结构创新- 盘扣脚手架的施工效率提升- 盘扣脚手架在可持续发展中的应用总结：本文交底了盘扣脚手架技术的基本原理、搭建过程、使用注意事项，以及其应用场景和发展趋势。

通过深入了解盘扣脚手架技术，读者可以更好地掌握其搭建与使用方法，并在实际施工中提升工作效率和安全性。

未来，盘扣脚手架技术仍有许多创新和发展空间，将进一步提高施工效率和推动建筑工程的可持续发展。

脚手架安全技术交底(盘扣式) 安全技术交底记录工程名称：（填写工程名称）编号：（填写编号）施工单位：（填写施工单位名称）分部分项工程名称：（填写具体工程名称）交底人安全员：（填写交底人安全员姓名）交底班组：（填写交底班组名称）交底类型：□管理交底。

□安全技术交底盘扣式脚手架作业安全技术交底一、危险源告知在盘扣式脚手架作业中，存在倒塌、高处坠物和高处坠落等危险源。

作业人员必须了解这些危险源，提高安全意识，严格遵守安全操作规程。

二、扣件式脚手架作业安全防护措施1.架体搭设严格按照专项施工方案进行，不得超过规范要求的高度。

2.作业人员必须持证上岗，进入生产区域必须戴安全帽，系好安全带，严禁酒后、带病上岗。

3.立杆基础应平整、坚实，符合方案设计要求；立杆底部底座、垫板的规格要符合要求；应按照规范要求设置纵、横向扫地杆；扫地杆的设置和固定措施应符合规范要求；应采取排水措施。

4.架体与建筑结构应按规范要求连接；架体底层第一步水平杆处应按规范要求设置连墙件或采用其他可靠措施固定；连墙件应采用刚性杆件；应按规范要求设置竖向斜杆或剪刀撑；竖向斜杆两端应固定在纵、横向水平杆与立杆汇交的盘扣节点处；斜杆或剪刀撑应沿脚手架高度连续设置，设置的角度应符合规范要求。

5.架体立杆间距、水平杆步距应符合设计和规范要求；应按专项施工方案设计的步距在立杆连接插盘处设置纵、横向水平杆；双排脚手架的每步水平杆，当无挂扣钢脚手板时应按规范要求设置水平斜杆。

6.脚手板应满铺，铺设应牢固；脚手板规格或材质应符合要求；采用挂扣式钢脚手板时挂钩应挂扣在水平杆上或挂钩应处于锁住状态。

7.架体外侧应采用密目式安全封闭网，网间连接应严实；作业层防护栏杆应符合规范要求；作业层外侧应设置高度不小于180mm挡脚板；作业层脚手板下应采用安全平网兜底，作业层以下每隔10m应采用安全平网封闭。

8.立杆竖向接长应符合规范要求；剪刀撑的斜杆接长应符合规范要求。

9.钢管、构配件的规格、型号、材质或产品质量应符合规范要求；不应使用弯曲、变形、锈蚀严重的钢管。

一、工程概况1. 工程名称：[工程名称]2. 施工地点：[施工地点]3. 施工单位：[施工单位名称]4. 监理单位：[监理单位名称]5. 设计单位：[设计单位名称]二、安全注意事项1. 搭设前的准备- 施工前，应详细审查施工图纸和搭设方案，确保符合相关安全规范。

- 对施工人员进行安全技术培训，确保其了解并掌握安全操作规程。

2. 材料与设备检查- 所有材料必须符合国家标准，不得使用不合格产品。

- 搭设工具和设备应经过检查，确保完好无损。

3. 搭设过程- 搭设时应遵循“先底后高、先内后外、先立后横”的原则。

- 搭设过程中，应确保架体稳定，防止倾倒、变形。

- 搭设过程中，严禁上下交叉作业，确保施工安全。

4. 荷载与支撑- 作业层上的施工荷载应符合设计要求，不得超载。

- 搭设的支撑结构应能够承受最大荷载，确保稳定。

5. 安全防护- 施工现场应设置安全警示标志，明确警示内容。

- 作业人员应正确佩戴安全帽、安全带等防护用品。

- 高处作业时，应设置安全防护网或安全绳。

三、操作规程1. 立杆与横杆的连接- 确保立杆与横杆的连接牢固，不得松动。

- 连接件应使用合格产品，并按照规定扭矩紧固。

2. 斜杆的设置- 搭设高度超过8米的模板支架，竖向斜杆应满布设置。

- 水平杆的步距不得大于1.5米，沿高度每隔4~6个标准步距应设置水平层斜杆或扣件钢管剪刀撑。

3. 脚手架的稳定性- 搭设的脚手架应保证整体稳定性，防止倾倒。

- 在架体四周设置防护栏杆，并设置踢脚板。

4. 防雷接地- 脚手架应与架空输电线路保持安全距离。

- 工地临时用电线路架设及脚手架接地防雷措施应按现行行业标准执行。

四、紧急处理1. 发现安全隐患- 立即停止作业，及时上报，并采取必要措施进行处理。

2. 事故处理- 事故发生后，应立即启动应急预案，组织救援，并按照相关规定进行调查和处理。

五、总结本交底内容为盘扣满堂脚手架施工过程中的安全技术要点，施工人员应严格遵守，确保施工安全。

盘扣式脚手架技术交底交底内容：本次交底的是盘扣式脚手架技术，涉及的工程名称为脚手架工程，施工单位为未知。

搭设高度为32.90m，立杆纵向间距为1.5m，立杆横向间距为0.9m，立杆步距为1.5m，纵横向扫地杆离地距离200mm，内立杆离建筑物距离150mm。

脚手架外斜杆采用钢管扣件，按5跨4设布置；单跨间横杆根数2根；连墙件采用，两步两跨，扣件连接，双扣件；脚手板按3步1设布置；挡脚板按3步1设布置。

施工工艺流程：场地平整、夯实→基础承载力实验、材料配备→定位设置通长垫板、底座→立杆→纵、横向扫地杆→纵、横向横杆→立杆→纵、横向横杆→外斜杆→连墙件→铺脚手板→扎防护栏杆→扎安全网。

质量要求：立杆的垂直L≤L且±50，允许偏差为±5mm；水平杆水平度可调；底座垂直度插入立杆深度≥150，允许偏差为±5mm；立杆组合对角线长度允许偏差为-5mm~+6mm。

质量保证措施：脚手架的各种材料在进入施工现场时应进行检查验收，不合格的材料应及时清除出场；主要受力杆件的规格、杆件设置应符合专项施工方案的要求；地基应符合专项施工方案的要求，应平整坚实，垫板必须铺放平整，不得悬空；脚手架在下列情况按进度分阶段进行检查和验收：基础完工后及脚手架搭设前，首段高度达到6m时，架体随施工进度逐层升高时，搭设高度达到设计高度后。

连墙件应设置牢固，剪刀撑、斜撑等的加固杆件应设置齐全，绑扎可靠。

搭设过程中门洞、转角等部位的构造应符合《建筑施工承插盘口式脚手架安全技术规程》231-2010的规定。

脚手架搭设高度不宜超过24m；立杆应通过立杆连接套管承插连接，双排脚手架首层立杆应采用不同长度的立杆交错布置，错开立杆竖向距离不应小于500mm，立杆底部应配置可调底座，地势不平或高层及重载脚手架底部应用立杆可调座，当地基高差较大时，可利用立杆0.5m节点位差进行调整。

3、沿着架体外侧纵向，每隔5跨每层应设置一根竖向斜杆或每隔5跨间应设置扣件钢管剪刀撑。

一、一、交底目的为确保施工现场作业人员安全，提高施工质量，特对盘扣式脚手架的使用进行安全技术交底。

二、二、交底内容1. 脚手架基本知识（1）盘扣式脚手架是一种新型多功能脚手架，具有结构简单、安装快捷、承载能力强、安全性高等特点。

（2）脚手架主要构件包括立杆、横杆、斜杆、连墙件、可调托座、扫地杆等。

2. 搭设要求（1）搭设前应进行现场勘查，了解施工对象情况、地基承载力、搭设高度等因素。

（2）搭设场地必须平整、坚实，有排水措施。

（3）脚手架基础应按设计要求施工，确保基础承载力满足要求。

（4）立杆应垂直、间距均匀，不得歪斜。

（5）水平杆、斜杆应与立杆连接牢固，确保整体稳定性。

（6）连墙件应与建筑物连接牢固，确保脚手架与建筑物的整体性。

（7）可调托座应插入立杆或双槽钢托梁长度不得小于150mm，且丝杆外露长度严禁超过400mm。

（8）模板支架可调托座伸出顶层水平杆或双槽钢托梁的悬臂长度严禁超过650mm。

3. 安全注意事项（1）进入施工现场必须穿戴安全帽、安全带等个人防护用品。

（2）操作人员必须经过专业技术培训和专业考试合格后，持证上岗。

（3）严禁在脚手架上放置超重物品，防止发生倾覆。

（4）严禁攀登、跳跃、抛掷物品等危险行为。

（5）严禁在脚手架上休息、睡觉。

（6）严禁私自拆除、改动脚手架结构。

（7）定期检查脚手架的安全性，发现问题及时整改。

4. 维护保养（1）定期检查脚手架的连接件、立杆、横杆等部件，确保连接牢固。

（2）检查脚手架基础，确保基础承载力满足要求。

（3）定期检查连墙件与建筑物的连接，确保连接牢固。

（4）保持脚手架的清洁，防止杂物堆积。

三、三、责任与义务1. 施工单位应负责脚手架的搭设、拆除及维护保养。

2. 操作人员应遵守安全技术交底要求，确保自身及他人安全。

3. 施工现场管理人员应定期检查脚手架的安全性，发现问题及时整改。

四、四、交底记录1. 本安全技术交底由施工负责人进行交底。

2. 交底时间：____年____月____日。

一、交底目的为确保施工现场安全，提高施工人员对盘扣式脚手架安全操作的认识，特进行本次安全技术交底。

二、交底内容1. 安全操作规程（1）施工人员必须经过专业培训，熟悉盘扣式脚手架的构造、性能和操作方法。

（2）操作前应检查脚手架的完整性，确保无损坏、变形、锈蚀等现象。

（3）搭设过程中，应严格按照设计要求进行，不得随意更改。

（4）严禁在脚手架上堆放超负荷物品，严禁攀爬、跳跃。

2. 安全防护措施（1）脚手架应与建筑物拉结牢固，设置防雷装置，接地电阻不得大于4Ω。

（2）模板支架可调托座伸出顶层水平杆或双槽钢托梁的悬臂长度严禁超过650mm，丝杆外露长度严禁超过400mm。

（3）可调托座插入立杆或双槽钢托梁长度不得小于150mm。

（4）模板支架最顶层的水平杆步距应比标准步距缩小一个盘扣间距。

（5）模板支架宜与周围已建成的结构进行可靠连接。

（6）当模板支架体内设置与单肢水平杆同宽的人行通道时，应设置竖向斜杆；当设置不同宽人行通道时，应在通道上部架设支撑横梁。

3. 安全检查与维护（1）定期对脚手架进行检查，发现安全隐患立即整改。

（2）检查内容包括：立杆、横杆、斜杆的连接是否牢固，脚手架的稳定性，防雷接地装置是否有效等。

（3）定期对施工人员进行安全教育和培训，提高安全意识。

4. 事故应急处理（1）发生事故时，立即停止施工，启动应急预案。

（2）迅速组织救援，对受伤人员进行急救。

（3）及时上报事故情况，配合相关部门进行调查处理。

三、交底对象施工现场所有施工人员、管理人员、技术人员。

四、交底时间[具体时间]五、交底人[交底人姓名及职务]六、验收人[验收人姓名及职务]七、注意事项1. 施工人员必须严格遵守安全技术交底内容，确保施工安全。

2. 施工过程中，如遇特殊情况，应及时报告，不得擅自改变安全措施。

3. 定期对施工人员进行安全技术交底，确保施工人员熟悉安全操作规程。

4. 施工单位应加强安全管理，确保施工现场安全有序。

八、附则本安全技术交底自发布之日起执行，如遇特殊情况，应及时修订。

盘扣脚手架技术交底盘扣脚手架是一种建筑搭建的工具，也被称为“快拼脚手架”。

它由基础组件、立柱杆、横杆、斜杠和连接器等部分组成，具有架设快捷，拆卸简单、安全可靠的特点。

盘扣脚手架在建筑工程中常用于各种结构的立面、框架、门式体系的建筑梁板支模，大型仓库、车间、厂房等高层结构的施工，以及外墙装饰的搭设等方面。

在盘扣脚手架搭设的过程中，一定要注意技术细节，遵照国家《建筑脚手架安全技术规范》执行。

本文将介绍盘扣脚手架的搭设流程、搭设方法和注意事项。

盘扣脚手架搭设流程盘扣脚手架的搭设流程主要包括以下步骤：1.地基基础的施工。

选择平整，坚实，承载力好，排水良好的基础施工场地，按照设计要求进行基础开挖、夯实、铺垫等工作。

2.立柱的安装。

先在地面上预安装梁柱，再借助吊车将梁柱吊装到地基基础上。

安装立柱时，应仔细检查每一个竖杆的尺寸和铰链位置，使台架平稳且竖杆垂直。

3.横向支撑的安装。

在竖杆的上部安装横向支撑，并进行调整。

对于非常规尺寸或位置的横向杆，应按照设计要求加强支撑。

4.斜撑的安装。

在竖杆和横向杆之间安装斜拉杆，并加强斜拉杆的连接，以确保稳定性。

5.架面的安装。

在放置架面板之前，必须仔细检查板材的质量和尺寸，防止架面板材变形、损坏或搭接不齐。

6.检查、调整、完善。

在架设完成后，应进行细节调整和检验，包括：立杆是否垂直、横向和斜向的支撑是否稳定、各连接件连接是否牢固等。

盘扣脚手架搭设方法盘扣脚手架搭设方法有以下几种：知车行式搭设法知车行式搭设法即是原材料上架的基础上，从桥吊车架上直接拼装完成立杆式脚手架。

这种方式搭设速度快，但需要机械设备辅助，对现场的易损部分影响较大。

二人架设法二人架设法即是由两名工人在现场拼装脚手架，吊装横架杆和斜拉杆。

这种方式搭设速度较慢，但无需使用机械设备，可有效降低成本，且适用于较小的搭建任务。

盘扣模块安装法盘扣模块安装法是采用预制模块进行搭设，需要工厂预先加工制作，在现场组装。

这种方式搭设速度较慢，但适用于规模较大的搭建任务。

津建安-施-3
天津市建设工程施工现场安全保证资料
盘扣支模架安装安全技术交底
施工企业: NO:
工程名称工种
施工部位交底时间
交底内容
1.凡参加脚手架搭设人员必须持国家或市级以上特殊工种上岗证上岗作业。

2.进入施工现场必须戴安全帽系好帽带、高空作业（2米以上含2米）必须系好安全带, 且高挂低用。

3、衣着要灵便, 严禁穿拖鞋、高根鞋、易滑鞋及赤膊等进行高空作业。

4、严禁酒后作业, 及高空打闹。

5.高空作业严禁上下随意抛投物料。

6.凡患有高血压、心脏病、癫痫病、贫血视力不足等不适合高空作业人员严禁高空作业。

7、六级以上大风（含六级）、大雨、大雪、大雾、高温等恶劣气候, 禁止高空作业。

8、搭设正式架子时, 必须保证施工面安全防护及作业面下方人员安全后方可进行搭设作业。

9、搭设架子时必须统一指挥, 严禁违章指挥和违章作业。

10、搭设过程中必须按施工方案及技术交底进行规范搭设, 严禁私自调改各种杆件。

11、支撑采用Φ48×3.5盘扣式满堂支撑架, 钢管立杆纵横向1200×1200mm, 横杆步距1500mm, 扫地杆距底
板面200mm, 立杆下端垫木采用模板。

12.模板安装操作人员应严格按模板工程要求的材质、施工方案和工序进行施工, 模板没有固定前不得进行下道工序施工。

盘扣脚手架技术交底一、工程概况本次施工项目为_____，建筑总面积为_____平方米，建筑高度为_____米。

盘扣脚手架将主要用于主体结构施工阶段的外架防护和模板支撑体系。

二、盘扣脚手架的特点1、稳定性好盘扣脚手架采用独特的圆盘式节点设计，各杆件之间通过插销连接，使得整个脚手架系统形成一个稳定的几何不变体系，大大提高了脚手架的稳定性和承载能力。

2、安全性高横杆和立杆的连接采用自锁式插销，插销在横杆插入立杆后会自动锁定，有效防止横杆脱落，确保施工安全。

3、安装便捷盘扣脚手架的构配件标准化程度高，安装时只需将横杆和立杆按照设计要求插入圆盘节点，并使用锤子敲紧插销即可，操作简单，施工效率高。

4、通用性强盘扣脚手架的杆件规格种类少，通用性强，可根据不同的施工需求灵活组合搭建。

三、盘扣脚手架的组成1、立杆立杆是盘扣脚手架的主要竖向受力杆件，通常采用 Q345 材质的钢管制作，管径一般为 60mm 或 48mm，壁厚为 32mm 或 275mm。

立杆上每隔 05m 设置一个圆盘节点，用于连接横杆和斜杆。

2、横杆横杆是盘扣脚手架的水平受力杆件，管径一般为 48mm，壁厚为275mm。

横杆两端通过插头与立杆上的圆盘节点连接，横杆长度有多种规格，可根据施工需要进行选择。

3、斜杆斜杆是盘扣脚手架的加固杆件，用于增强脚手架的稳定性。

斜杆两端通过插头与立杆上的圆盘节点连接，斜杆的布置方式和间距应符合设计要求。

4、可调底座和可调托座可调底座用于调节脚手架立杆的高度，使其在地面不平整的情况下也能保持垂直。

可调托座用于调节模板支撑体系中主龙骨的高度。

5、脚手板脚手板是施工人员在脚手架上行走和作业的平台，通常采用钢笆片或竹笆片。

6、安全防护设施包括安全网、护身栏杆、挡脚板等，用于保障施工人员的安全。

四、盘扣脚手架的搭设流程1、施工准备（1）熟悉施工图纸和盘扣脚手架的专项施工方案，明确脚手架的搭设位置、高度、尺寸等参数。

（2）对搭设场地进行清理和平整，确保地面坚实、无积水。

2内容较多时本表作为首页，交底内容可续页。

1/15交底名称：交底内容(续页)：(1)现场盘扣架基础清理完毕，具备搭设盘扣架条件。

(2)对场地进行清理，利用全站仪器放出搭设支架的边线，边线每隔5m放出一个点位。

点位做好标识，并用黑墨线弹出边线。

依照盘扣架布局尺寸，标记处每根立杆的位置，并利用皮尺复核立杆位置是否符合要求。

(3)根据各支点位置铺设垫板，进行立杆搭设，并在立杆下方设置底座。

(4)如下图所示，拉上水平杆进行固定，第一道水平杆距地面不超过550mm。

盘扣式钢管支架底层的第一步搭设十分关键，因此要严格控制搭设质量，当组装完第一步横杆后，应进行检查。

(5)如下图所示，安装第一道立杆，第二道立杆。

立杆的接长是靠焊于立杆顶部的连接管承插而成。

(6)如下图位置，依步骤安装第二道水平杆。

(7)安装第一层竖向斜杆将竖向斜杆按照要求组搭，如下图。

将竖向斜杆套入圆盘大孔位置，使竖向斜杆头前端抵住立杆圆管,再以斜楔贯穿大孔敲紧固定。

交底人接受交底人数交底时间年月日接受交底人员(8)如下图位置，依步骤安装第三道水平杆。

(9)如下图所示，和第一层相同方向搭接第二层竖向斜杆。

交底人接受交底人数交底时间年月日接受交底人员(10)支架顶部设置可调节顶托，且悬出长度满足规范要求。

(11)支撑体系搭设完成之后，在自检的基础上，进行支架安装、搭接质量检查，对检查有问题的，立即进行整改，直到检查验收合格为止。

4.2基本要求(1)在架体搭设完成后，对架体进行检查，合格后方可投入使用。

(2)在架体搭设完成后，检查横杆的水平度和立杆的垂直度，并在无荷载情况下逐个地检查立杆底座有否松动或空浮情况。

(3)支架作为扫地杆的最底层水平杆离地髙度不得大于550mm。

4.3剪刀撑(1)当搭设髙度不超过8m的满堂模板支架时，支架架体四周外立面向内的第一跨每层均应设置竖向斜杆，架体整体底层以及顶层均应设置竖向斜杆，并应在架体内部区城每隔5跨由底至顶纵、横向均设置竖向斜杆。
