冷冻法地层加固施工工法

浅谈隧道“冷冻法”施工工艺【摘要】以隧道施工经验和岩体力学的理论为指导原则。

本文介绍了隧道进洞洞口采用“冷冻法”施工工艺，Φ25自进锚杆注水，使地层中的水结冰，将松散含水岩土变成冻土，增强了起强度和稳定性，隔断地下水，以便在冻结壁的保护下，进行工程掘进作业。

它是土层的物理加固方法，是一种临时加固技术，当工程需要时冻土可具有岩石般的强度。

充分利用了当地的气候条件，减少了对周围环境的污染。

【关键词】冷冻法；自进式锚杆；施工工艺承秦高速公路16标段，由河北燕峰路桥建设集团有限公司项目部承建，超梁沟隧道地处承德市平泉县党坝镇大石湖村与宽城县龙须门交界处，隧道左线桩号ZK62+952-ZK64+663.118，长1711.118米，右线桩号YK62+938-YK64+674.268，长1736.268米。

全线共长3447.386m。

本隧道属越岭分离式长隧道，由于隧道长、工期紧、施工难度大、地势陡峭，隧道出口与瀑河大桥连接，大桥为本线控制性工程，为避免施工相互干扰大，经专家、业主、监理、设计、施工多方论证，本隧道由原设计的双口掘进改为单口掘进方式。

一、地形地貌超梁沟隧道沿瀑河右岸而行。

沿线属中低山地貌；山脉标高500-750米，呈椭圆状，相对高差200-400米，自然横坡30°-50°。

沿线地形起伏较大，基岩大部分裸露，植被稀疏，有少量灌木。

1、地质构造根据地质测绘，物探等资料，隧址段覆盖层为零星分布于斜坡的残破积碎石土、下付基岩为震旦系中统雾迷山组白云质灰岩、灰质白云岩，局部有正长班岩脉。

2、气象条件隧址区属寒温带大陆季风性气候和温暖带半湿润大陆季风性气候。

四季分明，预热同季，季风显著，阳光充足，无霜期长。

隧址区年平均气温8.7°c，最热气温（7、8月）23.9°C，最低气温（一月）-8.9°C，极端最低气温-23°C，极端最高气温39°C，年平均降雨量662.5毫米，年平均风速1.7m/s。

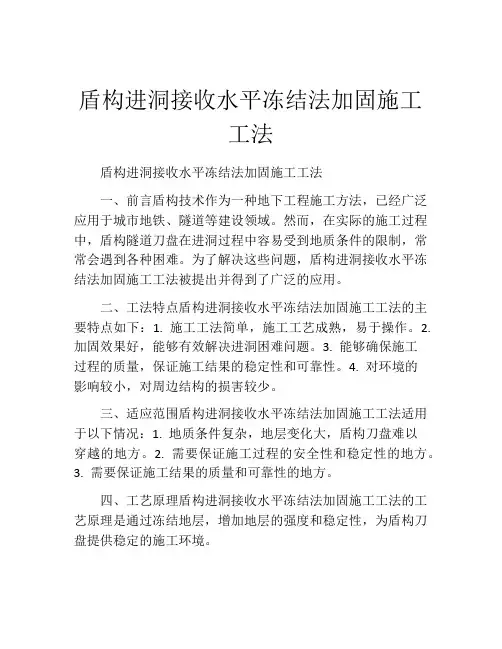

盾构进洞接收水平冻结法加固施工工法盾构进洞接收水平冻结法加固施工工法一、前言盾构技术作为一种地下工程施工方法，已经广泛应用于城市地铁、隧道等建设领域。

然而，在实际的施工过程中，盾构隧道刀盘在进洞过程中容易受到地质条件的限制，常常会遇到各种困难。

为了解决这些问题，盾构进洞接收水平冻结法加固施工工法被提出并得到了广泛的应用。

二、工法特点盾构进洞接收水平冻结法加固施工工法的主要特点如下：1. 施工工法简单，施工工艺成熟，易于操作。

2. 加固效果好，能够有效解决进洞困难问题。

3. 能够确保施工过程的质量，保证施工结果的稳定性和可靠性。

4. 对环境的影响较小，对周边结构的损害较少。

三、适应范围盾构进洞接收水平冻结法加固施工工法适用于以下情况：1. 地质条件复杂，地层变化大，盾构刀盘难以穿越的地方。

2. 需要保证施工过程的安全性和稳定性的地方。

3. 需要保证施工结果的质量和可靠性的地方。

四、工艺原理盾构进洞接收水平冻结法加固施工工法的工艺原理是通过冻结地层，增加地层的强度和稳定性，为盾构刀盘提供稳定的施工环境。

在实际工程中，首先需要对施工工法与实际工程之间的联系进行分析和解释。

然后，根据工程的实际情况，采取相应的技术措施，以确保施工工法的可行性和有效性。

具体的分析和解释如下：1. 施工工法与实际工程之间的联系：盾构进洞接收水平冻结法加固施工工法适用于各种地质条件，能够有效地解决盾构刀盘进洞困难的问题。

通过冻结地层，增加地层的强度和稳定性，为盾构刀盘提供了一个稳定的施工环境。

这种施工工法在多个实际工程中得到了成功的应用。

2. 采取的技术措施：在施工过程中，需要采取以下技术措施：（1）选择合适的冻结剂和冷却设备，以确保冻结效果的达到要求。

（2）合理布置冷却管道，确保冷却剂能够均匀地冷却地层。

（3）选取合适的施工方式，确保施工工艺的顺利进行。

（4）根据实际情况，进行必要的调整和改进，以提高施工效率和质量。

五、施工工艺盾构进洞接收水平冻结法加固施工工法的施工过程主要包括以下几个阶段：1. 地质勘察和设计阶段：对工程地质条件进行详细的勘察，并根据勘察结果进行工程设计。

富水圆砾地层冻结加固施工工法富水圆砾地层冻结加固施工工法一、前言富水圆砾地层冻结加固施工工法是一种应用于富水圆砾地层的地下结构加固工法。

该工法通过冻结地下水和土壤，使其形成具有较高的强度和稳定性的冻结体，以提供地下结构施工过程中所需的支护和稳定。

二、工法特点1. 高强度加固：冻结体具有较高的强度和刚性，能够提供可靠的支撑和保护地下结构。

2. 适应范围广：适用于富水圆砾地层，如河床、水下地形复杂等情况。

3. 施工周期短：通过合理的冷却措施和冷却介质，可以缩短施工周期。

4. 施工成本较低：相比于其他加固方法，冻结加固的成本相对较低。

三、适应范围富水圆砾地层冻结加固施工工法适用于以下情况：1. 水下地形复杂，需要加固地下结构的情况。

2. 富水圆砾地层中存在大量地下水，并且需要进行挖掘或钻探作业时。

3. 需要快速加固地下结构并保证施工安全和质量的情况下。

四、工艺原理该工法的理论基础是冻结原理，通过降低地下水和土壤的温度，使其冻结形成冻结体。

冷却介质通过特定的管道和设备进行循环，通过热交换来降低温度，实现冻结效果。

在实际工程中，施工工法与实际工程之间的联系主要体现在选择合适的冷却介质、确定冷源方式、控制冷源温度和时间等方面。

在施工过程中，还需要采取技术措施，如在地下水位高的情况下，采用水平阻挡墙等防渗措施，以保证冻结效果。

五、施工工艺1. 预处理：清理施工区域，并进行地下水位和土壤温度的测定。

2. 建设控制孔：根据设计要求，在施工区域建设控制孔，用于放置冷却介质管和温度控制设备。

3. 建设冷源：根据工程要求选择合适的冷却介质，通过冷却设备将冷却介质送入控制孔中。

4. 控制施工过程：通过监测温度和压力等指标，控制冷源温度和施工阶段。

5. 冷却阶段：根据施工计划和要求，控制冻结体的形成过程，确保冻结效果达到要求。

六、劳动组织在施工过程中，需要有专业的工程师和技术人员进行施工指导和监督，施工队伍需要具备相应的技术和经验。

冻结法施工工法冻结法施工工法是一种在土壤或地下水中适用的特殊工法，通过使用低温冻结土壤，以达到固结土壤、提高土壤强度的目的。

该工法被广泛应用于地铁隧道、地下工程以及水利工程等领域。

一、工法原理及步骤冻结法施工工法的原理是通过将导热性能较好的冷媒注入到土层中进行冷冻，降低土壤温度，使土壤中的水分形成冰，进而形成冻结固结的效果。

以下是冻结法施工工法的基本步骤：1. 前期准备工作：包括确定施工区域、进行地质勘探、设计冻结井孔等。

根据具体工程的要求，确定冻结井孔的深度和间距，并进行相应的测量放线工作。

2. 预冷：在施工区域进行预冷，通过降低区域温度，使土壤开始结冰。

预冷可以使用喷淋水或者其他降温设备。

3. 钻井：根据设计要求，在施工区域进行钻井，并安装冻结井孔。

冻结井孔的数量和位置应严格按照设计要求进行设置。

4. 注冷液：将冷媒通过冻结井孔注入土体中，并控制注入速度和密度。

冷媒冷却土壤中的水分，使其凝结为冰。

在注入过程中，需要利用监测设备进行实时监控，确保施工的效果和质量。

5. 冻结维持：在冷却液注入完成后，需要维持一定的冷却时间，以保证土壤完全冻结。

同时，需要对温度进行监控，确保土壤的冷冻效果。

6. 结冰固化：待土壤冷冻完全固化后，可以进行下一步的施工工作。

在这个阶段，冰固体将充当支撑结构的作用，可以避免土壤下陷或发生坍塌。

7. 结束施工：当施工工作完成后，需要进行冰体融化处理。

根据具体情况，可以使用加热水或者其他加热设备加快融冰过程。

融冰后，土体恢复正常状态，可以进行后续的工程施工。

二、冻结法施工工法的优点1. 提高土体强度：冻结法施工工法可以将土壤中的水分冻结成冰，使原本松散的土体变得坚实。

这有助于提高土壤的强度和稳定性，保证施工过程中的安全性。

2. 控制水位与土层状况：通过冻结法施工工法，可以有效地控制水位，避免地下水渗透到施工区域。

这对于地铁隧道、水利工程等需要在地下进行施工的项目尤为重要。

3. 提高施工效率：与传统的地下施工工法相比，冻结法施工工法能够提高施工效率。

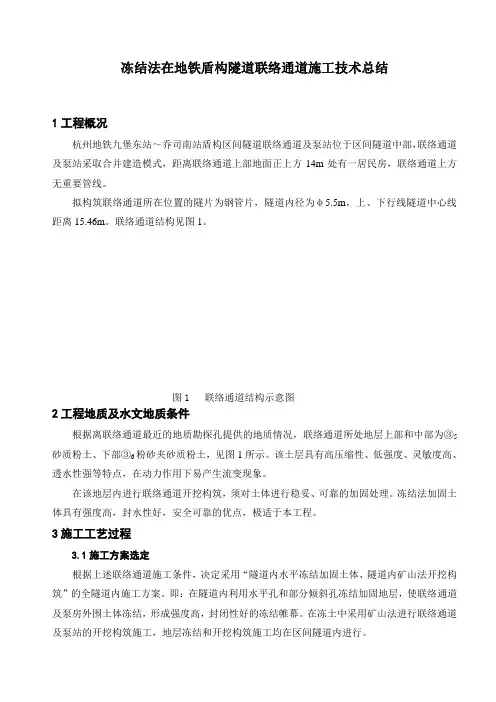

冻结法在地铁盾构隧道联络通道施工技术总结1工程概况杭州地铁九堡东站～乔司南站盾构区间隧道联络通道及泵站位于区间隧道中部，联络通道及泵站采取合并建造模式，距离联络通道上部地面正上方14m处有一居民房，联络通道上方无重要管线。

拟构筑联络通道所在位置的隧片为钢管片，隧道内径为φ5.5m，上、下行线隧道中心线距离15.46m。

联络通道结构见图1。

图1 联络通道结构示意图2工程地质及水文地质条件根据离联络通道最近的地质勘探孔提供的地质情况，联络通道所处地层上部和中部为③5砂质粉土、下部③6粉砂夹砂质粉土，见图1所示。

该土层具有高压缩性、低强度、灵敏度高、透水性强等特点，在动力作用下易产生流变现象。

在该地层内进行联络通道开挖构筑，须对土体进行稳妥、可靠的加固处理。

冻结法加固土体具有强度高，封水性好，安全可靠的优点，极适于本工程。

3施工工艺过程3.1施工方案选定根据上述联络通道施工条件，决定采用“隧道内水平冻结加固土体、隧道内矿山法开挖构筑”的全隧道内施工方案。

即：在隧道内利用水平孔和部分倾斜孔冻结加固地层，使联络通道及泵房外围土体冻结，形成强度高，封闭性好的冻结帷幕。

在冻土中采用矿山法进行联络通道及泵站的开挖构筑施工，地层冻结和开挖构筑施工均在区间隧道内进行。

3.2冻结法的施工工艺图2 冻结法施工流程图3.3冻结加固设计3.3.1冻结帷幕的加固范围联络通道冻结帷幕按冻结加固设计图的要求进行施工。

冻结壁平均温度设计为-10℃，相应的冻土强度的设计指标为：单轴抗压3.6Mpa，抗折1.8Mpa，抗剪1.6Mpa，无侧限抗压强度qu≥3.0Mpa，土体渗透系数k≤1×0-8cm/sec。

3.3.2 冻结孔、测温孔与卸压孔的布置3.3.2.1冻结孔布置从上、下行线隧道两侧打孔方式进行施工。

冻结孔按上仰、水平、下俯三种角度布置，共布置冻结孔78个，其中上行线64个，下行线14个。

设置穿透孔4个。

冻结孔的布置详见图3、图4。

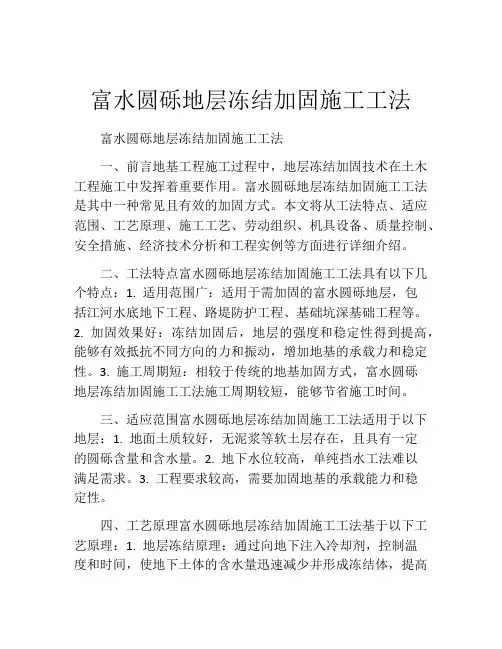

富水圆砾地层冻结加固施工工法富水圆砾地层冻结加固施工工法一、前言地基工程施工过程中，地层冻结加固技术在土木工程施工中发挥着重要作用。

富水圆砾地层冻结加固施工工法是其中一种常见且有效的加固方式。

本文将从工法特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例等方面进行详细介绍。

二、工法特点富水圆砾地层冻结加固施工工法具有以下几个特点：1. 适用范围广：适用于需加固的富水圆砾地层，包括江河水底地下工程、路堤防护工程、基础坑深基础工程等。

2. 加固效果好：冻结加固后，地层的强度和稳定性得到提高，能够有效抵抗不同方向的力和振动，增加地基的承载力和稳定性。

3. 施工周期短：相较于传统的地基加固方式，富水圆砾地层冻结加固施工工法施工周期较短，能够节省施工时间。

三、适应范围富水圆砾地层冻结加固施工工法适用于以下地层：1. 地面土质较好，无泥浆等软土层存在，且具有一定的圆砾含量和含水量。

2. 地下水位较高，单纯挡水工法难以满足需求。

3. 工程要求较高，需要加固地基的承载能力和稳定性。

四、工艺原理富水圆砾地层冻结加固施工工法基于以下工艺原理：1. 地层冻结原理：通过向地下注入冷却剂，控制温度和时间，使地下土体的含水量迅速减少并形成冻结体，提高地层的强度和稳定性。

2. 圆砾填充原理：通过圆砾填充冻结体周围的空隙，提高整个固结体的均匀性和稳定性。

五、施工工艺富水圆砾地层冻结加固施工工法包含以下施工阶段：1. 前期准备：确定施工范围、制定施工方案、调集所需材料、设备、人员。

2. 地下水调节：通过开挖井眼等方式，降低地下水位，为施工创造条件。

3. 注入冷却剂：利用冷冻管或冷凝机组注入冷却剂，冷却地层内土体。

4. 圆砾填充：在冻结体周围填充圆砾，形成加固体。

5. 控制冻结时间：根据施工要求和地层状况，控制冻结时间，使地层达到所需强度和稳定性。

6. 冻结体封堵处理：冻结体达到要求后，对冻结孔和周边地层进行封堵处理，确保加固效果。

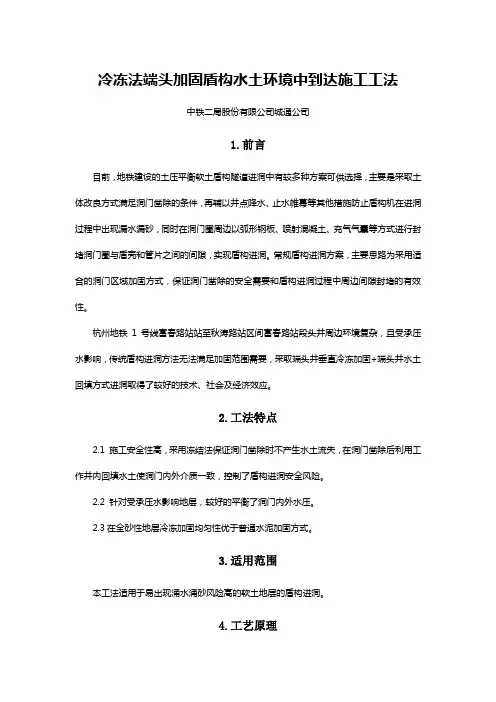

冷冻法端头加固盾构水土环境中到达施工工法中铁二局股份有限公司城通公司1.前言目前，地铁建设的土压平衡软土盾构隧道进洞中有较多种方案可供选择，主要是采取土体改良方式满足洞门凿除的条件，再辅以井点降水、止水帷幕等其他措施防止盾构机在进洞过程中出现漏水漏砂，同时在洞门圈周边以弧形钢板、喷射混凝土、充气气囊等方式进行封堵洞门圈与盾壳和管片之间的间隙，实现盾构进洞。

常规盾构进洞方案，主要思路为采用适合的洞门区域加固方式，保证洞门凿除的安全需要和盾构进洞过程中周边间隙封堵的有效性。

杭州地铁1号线富春路站站至秋涛路站区间富春路站段头井周边环境复杂，且受承压水影响，传统盾构进洞方法无法满足加固范围需要，采取端头井垂直冷冻加固+端头井水土回填方式进洞取得了较好的技术、社会及经济效应。

2.工法特点2.1 施工安全性高，采用冻结法保证洞门凿除时不产生水土流失，在洞门凿除后利用工作井内回填水土使洞门内外介质一致，控制了盾构进洞安全风险。

2.2 针对受承压水影响地层，较好的平衡了洞门内外水压。

2.3在全砂性地层冷冻加固均匀性优于普通水泥加固方式。

3.适用范围本工法适用于易出现涌水涌砂风险高的软土地层的盾构进洞。

4.工艺原理冷冻法水土进洞包含3个方面，一是垂直冷冻加固、二是水土回填、三是盾构进洞。

图4-1 盾构水土进洞示意图垂直冷冻加固+水土回填即：在工作井外利用冻结孔冻结加固地层，使盾构机外围及开洞口范围内土体冻结，形成强度高、封闭性好的冻结帷幕。

利用冻结帷幕的自稳性进行洞门凿除，之后端头井内水土回填，使连续墙内外水土平衡，盾构土中进洞。

进洞完成后于连续墙及内衬墙范围内的管片上通过双液注浆机反复压注水泥浆封堵管片与连续墙、内衬墙之间的流水通道，使管片和端头井结构行成整体，注浆完成后进行端头井内水土挖除、盾构外运。

5.施工工艺流程及操作要点5.1 施工工艺流程施工准备→平台搭设→测量定位→冷冻法施工→洞门复测及盾构姿态优化→接收基座施工→洞门探孔检查→洞门凿除→水土回填→提升冻结管→盾构进洞→水土挖除→洞门封堵→盾构解体。

冷冻法施工方案一、项目背景本项目位于我国北方某城市，由于地质条件复杂，地下管线众多，传统的施工方法难以顺利进行。

为了确保工程质量和进度，我们决定采用冷冻法施工。

二、冷冻法原理冷冻法施工，顾名思义，就是利用低温将土壤冻结，从而形成稳定的冻土层，达到加固地基、减少地面沉降的目的。

具体原理如下：1.通过制冷设备将制冷剂输送到土壤中，使土壤温度降低，水分结冰；2.冻结后的土壤体积膨胀，形成冻土层；3.冻土层具有较高的强度和稳定性，可以承受较大的荷载；4.施工过程中，利用冻土层的稳定性进行挖掘、降水等作业。

三、施工步骤1.施工前期准备（1）了解工程地质情况，确定冷冻法的适用性；（2）选择合适的制冷设备和技术参数；（3）编制施工方案，明确施工流程和质量要求；（4）办理相关手续，确保施工合法合规。

2.施工过程（1）布置制冷设备，将制冷剂输送到土壤中；（2）监测土壤温度和冻结情况，调整制冷参数；（3）待冻土层形成后，进行挖掘、降水等作业；（4）施工过程中，加强监测，确保冻土层的稳定性；（5）施工完成后，及时拆除制冷设备，恢复场地。

3.施工后期处理（1）对冻土层进行解冻，恢复土壤原状；（2）对施工场地进行清理，恢复环境；四、质量控制1.施工过程中，严格执行施工方案，确保施工质量；2.加强监测，及时发现并处理问题；3.对施工人员进行培训，提高施工技能和安全意识；4.定期对制冷设备进行维护，确保设备正常运行；5.严格按照验收标准，对施工成果进行验收。

五、安全与环保1.施工过程中，严格遵守安全生产法规，确保人员安全；2.采用环保型制冷剂，减少对环境的影响；3.施工场地设置警示标志，防止非施工人员进入；4.施工结束后，及时清理现场，减少对环境的影响。

1.冷冻法施工适用于地质条件复杂、地下管线众多的工程；2.严格施工方案，确保施工质量；3.加强监测，及时发现并处理问题；4.提高施工人员技能和安全意识；5.注重环保，减少对环境的影响。

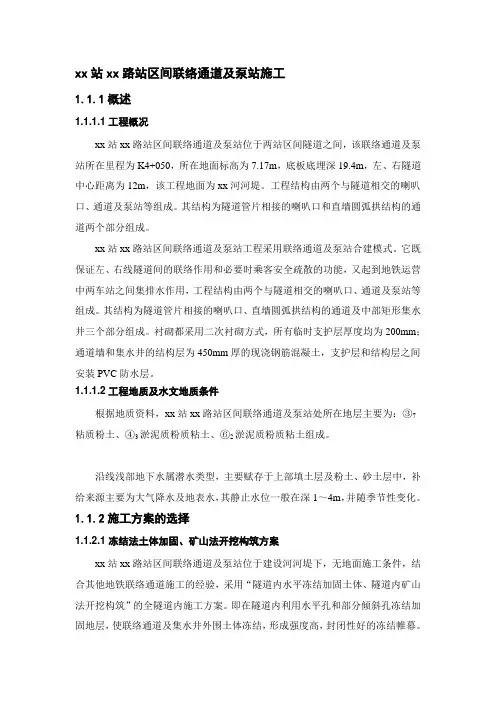

xx站xx路站区间联络通道及泵站施工1.1.1概述1.1.1.1 工程概况xx站xx路站区间联络通道及泵站位于两站区间隧道之间，该联络通道及泵站所在里程为K4+050，所在地面标高为7.17m，底板底埋深19.4m，左、右隧道中心距离为12m，该工程地面为xx河河堤。

工程结构由两个与隧道相交的喇叭口、通道及泵站等组成。

其结构为隧道管片相接的喇叭口和直墙圆弧拱结构的通道两个部分组成。

xx站xx路站区间联络通道及泵站工程采用联络通道及泵站合建模式。

它既保证左、右线隧道间的联络作用和必要时乘客安全疏散的功能，又起到地铁运营中两车站之间集排水作用，工程结构由两个与隧道相交的喇叭口、通道及泵站等组成。

其结构为隧道管片相接的喇叭口、直墙圆弧拱结构的通道及中部矩形集水井三个部分组成。

衬砌都采用二次衬砌方式，所有临时支护层厚度均为200mm；通道墙和集水井的结构层为450mm厚的现浇钢筋混凝土，支护层和结构层之间安装PVC防水层。

1.1.1.2 工程地质及水文地质条件根据地质资料，xx站xx路站区间联络通道及泵站处所在地层主要为：③7粘质粉土、④3淤泥质粉质粘土、⑥2淤泥质粉质粘土组成。

沿线浅部地下水属潜水类型，主要赋存于上部填土层及粉土、砂土层中，补给来源主要为大气降水及地表水，其静止水位一般在深1～4m，并随季节性变化。

1.1.2施工方案的选择1.1.2.1 冻结法土体加固、矿山法开挖构筑方案xx站xx路站区间联络通道及泵站位于建设河河堤下，无地面施工条件，结合其他地铁联络通道施工的经验，采用“隧道内水平冻结加固土体、隧道内矿山法开挖构筑”的全隧道内施工方案。

即在隧道内利用水平孔和部分倾斜孔冻结加固地层，使联络通道及集水井外围土体冻结，形成强度高，封闭性好的冻结帷幕。

然后，根据“新奥法”的基本原理，在冻土中采用矿山法进行联络通道及泵站的开挖构筑施工。

联络通道及泵站结构施工完成后，为确保业主工期要求，减小地面沉降，采取强制解冻冻土方案。

冷冻法加固土体通道施工工法冷冻法加固土体通道施工工法一、前言随着城市发展的迅速，土地资源的日益紧缺，地下通道的建设显得越来越重要。

然而，由于地质条件的多变性和地下通道施工的复杂性，传统的施工方法在某些情况下难以满足工程质量和安全要求。

冷冻法加固土体通道施工工法是一种新颖而有效的解决方案，它通过冷冻土体，增强土体的强度和稳定性，为地下通道的施工提供了可靠的支撑。

二、工法特点冷冻法加固土体通道施工工法具有以下特点：1. 高强度：通过冷冻土体，可以大幅度提高土体的强度和稳定性，保证施工过程的安全性。

2. 环保节能：与传统的土木结构加固相比，冷冻法不需要大量的混凝土和钢材，减少了资源的消耗和环境的破坏。

3. 施工速度快：冷冻法加固土体通道的施工速度快，大大节约了施工时间和成本。

4. 应用广泛：冷冻法适用于各种土质条件和地下通道类型，具有很强的适应能力。

三、适应范围冷冻法加固土体通道施工工法适用于以下场合：1. 复杂地质条件：例如软弱粘土、饱和黏土等，传统的加固方法很难满足要求。

2. 高水位地区：冷冻法可以增强土体的抗水性能，适用于高水位地区的地下通道施工。

3. 高荷载要求：冷冻法可以提高土体的承载能力，适用于需要承受高荷载的地下通道施工。

四、工艺原理冷冻法加固土体通道施工工法的基本原理是利用低温冷却土体，使土体中的水分凝结成冰，形成冻结土体。

冰具有较高的强度和稳定性，在施工过程中起到了对土体的固化和加固作用。

具体的工艺原理包括以下几个方面：1. 冷却介质的选择：选择适当的冷却介质，通常采用液氮或液氧，具有较低的温度和冷却效果好。

2. 冷却管网的布置：布置冷却管网，将冷却介质输送至需要加固的土体区域，使土体温度迅速降低。

3. 冷冻时间控制：根据冷冻区域的尺寸和土体的特性，合理控制冷冻时间，使土体中的水分凝结成冰。

4. 加固效果监测：通过监测冰的形成和冻结区域的温度变化，评估加固效果，并根据需要调整冷冻参数。

盾构液氮冻结加固开仓施工工法盾构液氮冻结加固开仓施工工法一、前言盾构液氮冻结加固开仓施工工法是一种新型的地下开挖技术，通过利用液氮对地下环境进行冻结加固，以提高施工安全性和效率。

本文将详细介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施以及经济技术分析，并通过一个工程实例来进一步说明该工法的应用。

二、工法特点盾构液氮冻结加固开仓施工工法主要有以下特点：1. 冻结加固效果好：通过液氮冻结地下土层，形成坚固的冻结土体，提高地下开挖的稳定性和安全性。

2. 施工速度快：冻结加固后，开挖工期大大缩短，施工效率明显提高。

3. 适应性强：适用于不同地质条件下的开挖工程，包括隧道、地下室、地铁等。

4. 环保节能：液氮在地下环境中不会产生污染，施工过程无噪音和振动，符合环保要求。

三、适应范围盾构液氮冻结加固开仓施工工法适用于以下工程：1. 地铁隧道施工：应对复杂地质环境下的地铁隧道施工，保证施工安全和效率。

2. 城市地下室建设：在城市地下室建设中，利用该工法加固开挖施工，保证地下室的稳定性和安全性。

3. 其他地下开挖工程：如矿山开采、水利隧道建设等，都可以采用该工法进行施工。

四、工艺原理盾构液氮冻结加固开仓施工工法的工艺原理是利用液氮对地下环境进行冻结加固。

具体工艺包括以下几个方面：1. 导气孔系统：设置导气孔系统，利用管网将液氮导入地下土层，形成冻结区域。

2. 冻结管控制系统：通过管网控制冻结管的液氮注入和排气，保持冻结温度和时间的稳定。

3. 接触冷却系统：通过液氮对地下土层进行接触冷却，形成坚固的冻结土体，提高施工安全性。

五、施工工艺盾构液氮冻结加固开仓施工工法的施工工艺包括以下几个阶段：1. 地质勘测和设计：根据工程要求进行地质勘测，确定施工方案和设计参数。

2. 导气孔施工：在施工现场开展导气孔的施工，包括导气孔的钻孔和安装。

3. 冻结管控制：通过设置管网，控制冻结管的液氮注入和排气，维持冻结温度和时间的稳定。

盾构进出洞施工冰冻法地基加固施工工艺摘要：冰冻法地基加固是通过临时改变土层特性使之变成具有一定强度与隔水作用的冻土，在冻土帷幕的保护下进行盾构进出洞施工的工艺。

主要由冷却水循环系统（设备降温）和盐水循环系统（交换地热）组成。

其冰冻的基本原理是：在地面上打设一定数目的冻结孔并下放冻结管，利用冷冻机组将一定配比的盐水溶液降温，然后通过盐水泵将低温盐水送入冻结管内，流动的低温盐水将地热带出地面，再经过冷冻机组进入冻结管内，如此不断循环进行热交换便会形成以冻结管为中心的冻土圆柱，冻土圆柱不断扩展直至与相邻冻结圆柱搭接，最终受冻土体就成为具有一定强度和厚度的冻土墙或冻土帷幕，达到土体加固的目的。

引言：青草沙工程长江原水过江管工作井2#盾构出洞施工中，出洞段隧道轴线距地面33m，况且地处长兴岛，地下水较为丰富，经勘测承压水头较高，若采用常规地基加固方法流砂现象发生的概率较大。

最终综合多方因素决定出洞段地基加固采用冰冻法地基加固，冻土墙的设计厚度为4.40m，冻结深度为24.50~42.50m，宽度为14.4m，积极冻结45天后，最终顺利出洞。

本文将介绍青草沙工程原水过江管工作井2#盾构西线出洞施工冰冻法地基加固的施工流程（具体的设计参数不做详细介绍）。

关键词：设备冻结孔施工测温孔施工一、设备准备（1）钻孔设备XY-4型钻机2台；经纬仪；φ160mm金刚钻机；BW-200/50型泥浆泵2台。

2、冷冻与冷却设备YSLGF231M1型低温盐水机组2套，TBSJ050.1型低温盐水机组2套，IS125-100-200盐水循环泵2台，盐水箱一个（容积3.4m3），R22冷冻剂，氯化钙；IS150-125-315冷却水循环泵2台（1台备用），DBNL3-100型冷却塔2台。

（2）管路设备盐水干管和集、配液管均选用φ219×7mm钢管，集、配液管与羊角连接选用耐压不小于1MPa的2寸夹布胶管。

二、冻结孔与测温孔的施工一般情况下第一排冻结孔距外井壁的距离为300~400mm，但是本工程中由于受500mm厚导墙的影响，将第一排冻结孔的距离定为800mm，并保持1%的倾斜度，这样在洞圈范围内第一排冻结孔距井壁的距离为340~500mm，基本满足常规要求。

地铁施工技术交流材料冷冻法联络通道施工技术及风险控制措施一、冻结法的基本原理与特点采用冻结法对地层土体进行加固，是指利用人工制冷技术,使地层中的水结冰,把天然岩土变成冻土,增加其强度和稳定性,隔绝地下水与地下工程的联系,以便在冻结壁的保护下进行地下工程掘砌施工的特殊施工技术。

其实质是利用人工制冷临时改变岩土性质以固结地层。

1、岩土冻结实质岩土冻结性质的改变，即将含水地层（松散土层或裂隙岩层）冷却至结冰温度下，使土中孔隙水或岩石裂隙水变成冰，岩土的性质发生重要变化，形成一种新的工程材料——“冻土”。

2、冻土结构特点而冻土结构具有较高的强度和绝对的封水性。

3、冻土结构功能冻土结构的承载功能和封水的不承载功能。

4、制冷方法其制冷技术方法，通常使用制冷设备，利用物质由液态变为气态,即气化过程的吸热现象来完成的。

4.1、有两种类型：⑴、冷媒剂(盐水)吸热：氨 (-33.4℃)；干冰(-78.5℃)；⑵、直接气化吸热：液氮(-195.8℃)；干冰(-78.5℃)4.2、冻结系统常有两种类型：⑴、封闭系统（盐水冻结）；⑵、开放系统（液氮冻结）5、冻结法的适应性冻结法加固与其它加固方法相比，其适应性更强，能够适应粘土、粉土、砂层以及砾石、卵石等任何地层。
