气分装置流程模拟计算
一、工艺流程简述
气分装置是炼油厂后续加工加工装置之一。
它的主要作用是把炼厂深加工装置出来的液化气组份，通过常精馏的方法的分离出丙烷、碳四，高纯度的丙烯。
气分装置一般由三个塔系组成，第一个脱除液化气中比碳四重的组份，叫脱丙烷塔，第二个脱除液化气中比碳二轻的组份，叫脱乙烷塔，第三个塔顶出高纯度的丙烯产品，塔底得到碳三液化气，叫丙烯精馏塔，该塔塔板数较多一般分为两个塔，有的气分装置还有碳四分离塔。
气分装置其工流流程如图5-1所示，所涉及主要模块有进料泵（P101），脱丙烷塔（T101）、脱乙烷塔进料泵（P102），脱乙烷塔（T102）、丙烯精馏塔（T103AB）。
h
h
图5-1 气分装置模拟计算流程图
A1液化气进料；1B碳四出料；2T轻组份排放；3T丙烯产品；3B碳三液化气
h
h
二、需要输入的主要参数
1、装置进料数据
2、单元操作参数
3、设计规定
三、软件版本
采用ASPEN PLUS 软件12.1版本，文件名QF24.APW。
欢迎您的下载，资料仅供参考！
h。

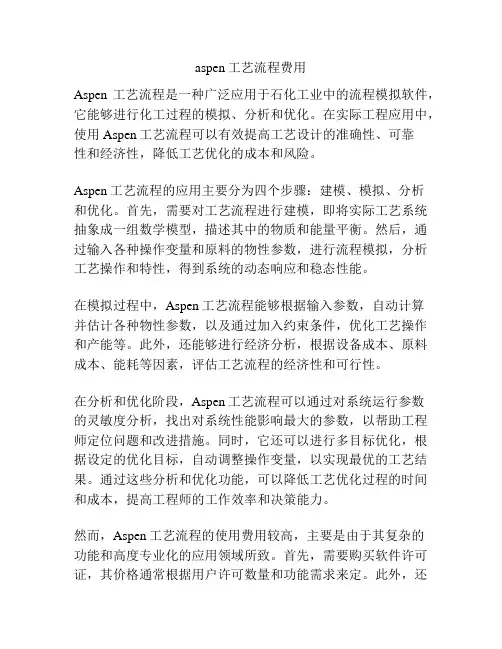

aspen工艺流程费用Aspen工艺流程是一种广泛应用于石化工业中的流程模拟软件，它能够进行化工过程的模拟、分析和优化。
在实际工程应用中，使用Aspen工艺流程可以有效提高工艺设计的准确性、可靠性和经济性，降低工艺优化的成本和风险。
Aspen工艺流程的应用主要分为四个步骤：建模、模拟、分析和优化。
首先，需要对工艺流程进行建模，即将实际工艺系统抽象成一组数学模型，描述其中的物质和能量平衡。
然后，通过输入各种操作变量和原料的物性参数，进行流程模拟，分析工艺操作和特性，得到系统的动态响应和稳态性能。
在模拟过程中，Aspen工艺流程能够根据输入参数，自动计算并估计各种物性参数，以及通过加入约束条件，优化工艺操作和产能等。
此外，还能够进行经济分析，根据设备成本、原料成本、能耗等因素，评估工艺流程的经济性和可行性。
在分析和优化阶段，Aspen工艺流程可以通过对系统运行参数的灵敏度分析，找出对系统性能影响最大的参数，以帮助工程师定位问题和改进措施。
同时，它还可以进行多目标优化，根据设定的优化目标，自动调整操作变量，以实现最优的工艺结果。
通过这些分析和优化功能，可以降低工艺优化过程的时间和成本，提高工程师的工作效率和决策能力。
然而，Aspen工艺流程的使用费用较高，主要是由于其复杂的功能和高度专业化的应用领域所致。
首先，需要购买软件许可证，其价格通常根据用户许可数量和功能需求来定。
此外，还需要进行培训和技术支持，以提高使用者的技术水平和解决实际应用中的问题。
同时，软件的维护和更新也需要额外费用。
然而，尽管Aspen工艺流程的费用较高，但是它的应用价值是可以通过工程效益来弥补的。
通过准确的模拟和分析，可以在设计阶段发现和解决问题，避免工程变更和重大投资风险。
此外，优化功能的应用还可以提高生产效率，减少生产成本，提高产品质量和可靠性。
因此，从长远来看，Aspen工艺流程的费用是可以得到回报的。
总之，Aspen工艺流程是一种在石化工业中广泛应用的流程模拟软件，它具有建模、模拟、分析和优化等功能，可以提高工艺设计的准确性、可靠性和经济性。

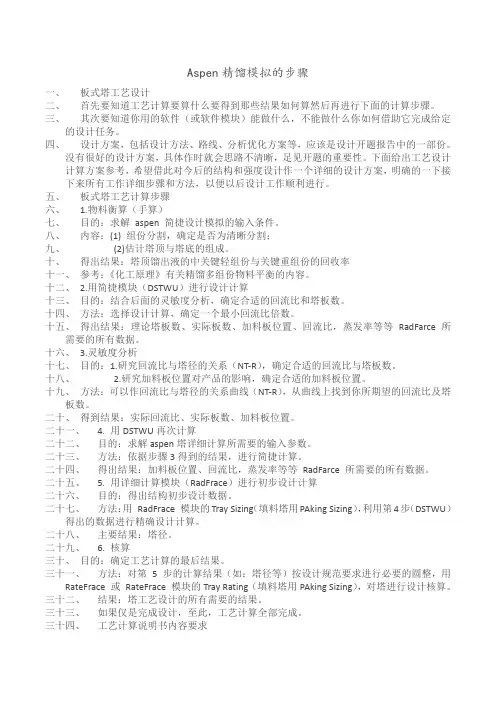

Aspen精馏模拟的步骤一、板式塔工艺设计二、首先要知道工艺计算要算什么要得到那些结果如何算然后再进行下面的计算步骤。
三、其次要知道你用的软件（或软件模块）能做什么，不能做什么你如何借助它完成给定的设计任务。
四、设计方案，包括设计方法、路线、分析优化方案等，应该是设计开题报告中的一部份。
没有很好的设计方案，具体作时就会思路不清晰，足见开题的重要性。
下面给出工艺设计计算方案参考，希望借此对今后的结构和强度设计作一个详细的设计方案，明确的一下接下来所有工作详细步骤和方法，以便以后设计工作顺利进行。
五、板式塔工艺计算步骤六、 1.物料衡算（手算）七、目的：求解aspen 简捷设计模拟的输入条件。
八、内容：(1) 组份分割，确定是否为清晰分割；九、 (2)估计塔顶与塔底的组成。
十、得出结果：塔顶馏出液的中关键轻组份与关键重组份的回收率十一、参考：《化工原理》有关精馏多组份物料平衡的内容。
十二、 2.用简捷模块（DSTWU）进行设计计算十三、目的：结合后面的灵敏度分析，确定合适的回流比和塔板数。
十四、方法：选择设计计算，确定一个最小回流比倍数。
十五、得出结果：理论塔板数、实际板数、加料板位置、回流比，蒸发率等等RadFarce 所需要的所有数据。
十六、 3.灵敏度分析十七、目的：1.研究回流比与塔径的关系（NT-R），确定合适的回流比与塔板数。
十八、 2.研究加料板位置对产品的影响，确定合适的加料板位置。
十九、方法：可以作回流比与塔径的关系曲线（NT-R），从曲线上找到你所期望的回流比及塔板数。
二十、得到结果：实际回流比、实际板数、加料板位置。
二十一、 4. 用DSTWU再次计算二十二、目的：求解aspen塔详细计算所需要的输入参数。
二十三、方法：依据步骤3得到的结果，进行简捷计算。
二十四、得出结果：加料板位置、回流比，蒸发率等等RadFarce 所需要的所有数据。
二十五、 5. 用详细计算模块（RadFrace）进行初步设计计算二十六、目的：得出结构初步设计数据。
