HDPE管材规格表

目前国内市政排污\排水管道大多数采用水泥管，由于其化学性质不稳定，连接不严，易泄露，污染环境，已成为现代城市居民的一大公害。

铸铁管道因施工不便、施工费用昂贵等诸多缺点，已被禁止使用。

近年来，以塑料管材代替水泥管道获得成功，而新兴的大口径中空壁缠绕管倍受重视，它是水泥管、铸铁管的更新替代产品。

该产品以高密度聚乙烯为主要原料，经热成型机缠绕复合而成，其内外璧平整光滑，规格为DN200-2200mm。

该种管材具有耐腐蚀、质量轻、抗压、无毒、绿色环保、安装简便、通流量大、寿命长(50年)等优点。

广泛用于高速公路、市政建设、住宅小区、运动场、广场、矿山、农业涵洞、桥梁等领域的排水排污管路。

HDPE缠绕管的管材规格：耐化学性:不被污水、废水及化学药品腐蚀，不被土壤中腐烂物质腐蚀。

抗冲击性:管材壁采用“工字型’结构，耐冲击、耐压、地基下沉情况下也不破裂.而且变形后复原性强，对任何地基都有很好的适应性。

耐老化:管材通常为黑色，可承受存放和施工过程中太阳直晒。

耐寒性:管材在-80℃环境中不会被冻裂和膨胀漏水.重量轻:便于运输,施工方便,是水泥管重量的1/8,埋管只需挖土机,不需大型设备。

连接方便:管材可先在沟外连接，用吊车吊到沟中。

在城市排水工程建设时，可减少所需的工程时间和工程费用.耐磨性优越:比钢管、水泥管耐磨,生活水、废渣通运能力强。

排水流通性优越，内部光滑.减少摩擦,排水速度快。

经济性:原材料价位低，施工、管理、维护费用低。

环境影响:HDPE是无毒性原料，对土地无害，并且完全能再生使用。

HDPE缠绕管的物理性能指标：总黄酮生物总黄酮是指黄酮类化合物，是一大类天然产物，广泛存在于植物界，是许多中草药的有效成分。

在自然界中最常见的是黄酮和黄酮醇，其它包括双氢黄（醇）、异黄酮、双黄酮、黄烷醇、查尔酮、橙酮、花色苷及新黄酮类等。

简介近年来，由于自由基生命科学的进展，使具有很强的抗氧化和消除自由基作用的类黄酮受到空前的重视。

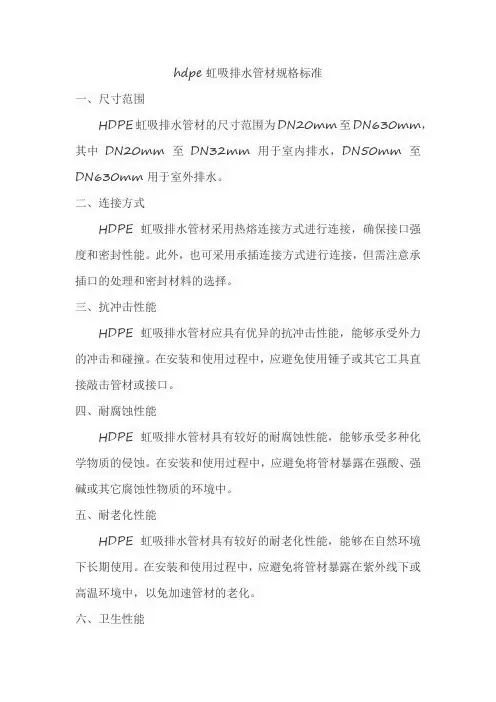

hdpe虹吸排水管材规格标准
一、尺寸范围
HDPE虹吸排水管材的尺寸范围为DN20mm至DN630mm，其中DN20mm至DN32mm用于室内排水，DN50mm至DN630mm用于室外排水。

二、连接方式
HDPE虹吸排水管材采用热熔连接方式进行连接，确保接口强度和密封性能。

此外，也可采用承插连接方式进行连接，但需注意承插口的处理和密封材料的选择。

三、抗冲击性能
HDPE虹吸排水管材应具有优异的抗冲击性能，能够承受外力的冲击和碰撞。

在安装和使用过程中，应避免使用锤子或其它工具直接敲击管材或接口。

四、耐腐蚀性能
HDPE虹吸排水管材具有较好的耐腐蚀性能，能够承受多种化学物质的侵蚀。

在安装和使用过程中，应避免将管材暴露在强酸、强碱或其它腐蚀性物质的环境中。

五、耐老化性能
HDPE虹吸排水管材具有较好的耐老化性能，能够在自然环境下长期使用。

在安装和使用过程中，应避免将管材暴露在紫外线下或高温环境中，以免加速管材的老化。

六、卫生性能
HDPE虹吸排水管材应符合国家卫生标准，采用食品级原材料生产，确保在使用过程中不会对环境和人体造成危害。

在安装和使用过程中，应保持管材内部的清洁卫生，避免杂物和污垢进入管材内部。

七、隔声性能
HDPE虹吸排水管材具有良好的隔声性能，能够有效降低水流噪音。

在安装和使用过程中，应根据实际情况采取相应的隔声措施，如使用隔音棉等材料。

八、系统完整性
HDPE虹吸排水管材系统应具有完整性，包括管材、连接件、支架等组成部分。

在安装和使用过程中，应按照相关标准和规范进行设计和施工，确保整个排水系统的正常运行。

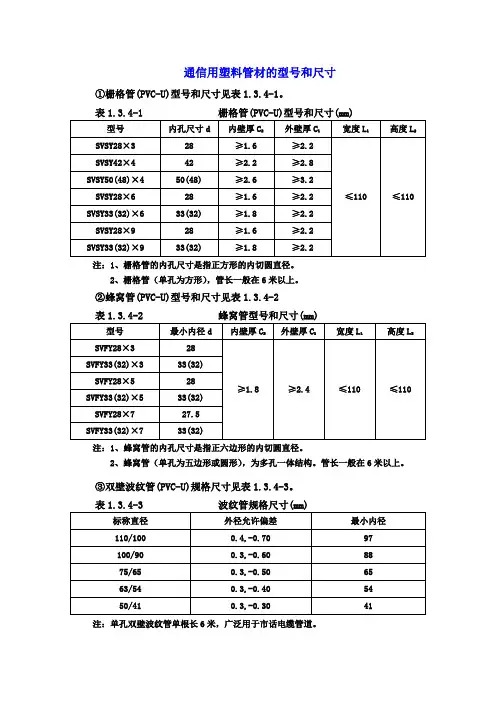

通信用塑料管材的型号和尺寸
①栅格管(PVC-U)型号和尺寸见表1.3.4-1。

表1.3.4-1 栅格管(PVC-U)型号和尺寸(mm)
注：1、栅格管的内孔尺寸是指正方形的内切圆直径。

2、栅格管（单孔为方形），管长一般在6米以上。

②蜂窝管(PVC-U)型号和尺寸见表1.3.4-2
表1.3.4-2 蜂窝管型号和尺寸(mm)
注：1、蜂窝管的内孔尺寸是指正六边形的内切圆直径。

2、蜂窝管（单孔为五边形或圆形），为多孔一体结构。

管长一般在6米以上。

③双壁波纹管(PVC-U)规格尺寸见表1.3.4-3。

表1.3.4-3 波纹管规格尺寸(mm)
注：单孔双壁波纹管单根长6米，广泛用于市话电缆管道。

④实壁管(PVC-U)规格尺寸见表1.3.4-4。

表1.3.4-4 实壁管规格尺寸(mm)
以上表1.3.4-1～4根据《通信管道与通道工程设计规范》GB 50373-2006条文说明5.0.3条。

⑤高密度聚乙烯硅芯管(HDPE)规格尺寸见表1.3.4-5。

注：1、成盘塑料管、盘号、型号、长度及颜色应与出厂产品质量合格证一致。

2、成盘塑料管的标签应包括：制造单位、HDPE字母、塑料管长度、外径、壁厚与盘号。

3、硅芯管其内壁有硅芯层起润滑作用，摩擦系数小，广泛用于长途气吹光缆敷设。

每根长可达2000m。

4、本表根据《长途通信光缆塑料管道工程验收规范》YD 5043-2005表2.0.2-1及《通信管道与通道工程设计规范》GB 50373-2006条文说明5.0.3条表5。

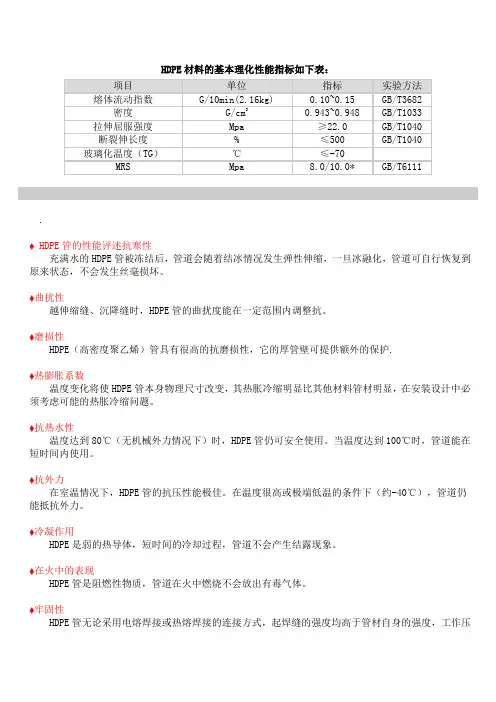

HDPE材料的基本理化性能指标如下表：.♦ HDPE管的性能评述抗寒性充满水的HDPE管被冻结后，管道会随着结冰情况发生弹性伸缩，一旦冰融化，管道可自行恢复到原来状态，不会发生丝毫损坏。

♦曲扰性越伸缩缝、沉降缝时，HDPE管的曲扰度能在一定范围内调整抗。

♦磨损性HDPE（高密度聚乙烯）管具有很高的抗磨损性，它的厚管壁可提供额外的保护.♦热膨胀系数温度变化将使HDPE管本身物理尺寸改变，其热胀冷缩明显比其他材料管材明显，在安装设计中必须考虑可能的热胀冷缩问题。

♦抗热水性温度达到80℃（无机械外力情况下）时，HDPE管仍可安全使用。

当温度达到100℃时，管道能在短时间内使用。

♦抗外力在室温情况下，HDPE管的抗压性能极佳。

在温度很高或极端低温的条件下（约-40℃），管道仍能抵抗外力。

♦冷凝作用HDPE是弱的热导体，短时间的冷却过程，管道不会产生结露现象。

♦在火中的表现HDPE管是阻燃性物质，管道在火中燃烧不会放出有毒气体。

♦牢固性HDPE管无论采用电熔焊接或热熔焊接的连接方式，起焊缝的强度均高于管材自身的强度，工作压力满足要求。

♦噪音HDPE管是软性材料，E弹性模量小，管道能限制以空气或固体为载体的声音传播。

若有特殊的隔音要求，可通过埋墙管，消音管。

消音塑料膜的措施实现隔音效果。

♦抗化学性HDPE分子结构（链烷结构）稳定，管道抗化学性很强。

HDPE管的抗化学性概括如下：在室温条件下，不溶解于大部分的有机物，无机物（除浓硝酸，浓硫酸等强氧化剂除外）；在大于90℃的条件下，溶解于脂族，芳香族的碳氢化合物及其氯化产品。

♦太阳辐射通过添加碳黑，HDPE管能抵抗由太阳紫外线引起的管材老化脆化现象。

♦防堵塞HDPE管的抗水性方面显得格外突出。

具有高排水量，防沉积的特点。

♦焊接温度热塑（性）材料处理就带有很高的热效。

HDPE管的焊接温度远比金属低，大约是230℃。

简单的焊接工具即可完成处理。

♦使用范围HDPE管可设计用于排水系统。

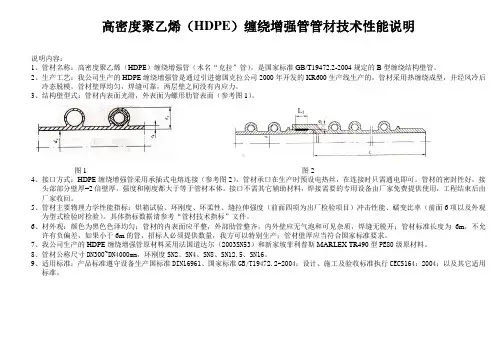

高密度聚乙烯（HDPE）缠绕增强管管材技术性能说明说明内容：1、管材名称：高密度聚乙烯（HDPE）缠绕增强管（术名“克拉”管），是国家标准GB/T19472.2-2004规定的B型缠绕结构壁管。

2、生产工艺：我公司生产的HDPE缠绕增强管是通过引进德国克拉公司2000年开发的KR600生产线生产的，管材采用热缠绕成型，并经风冷后冷态脱模，管材壁厚均匀，焊缝可靠，两层壁之间没有内应力。

3、结构壁型式：管材内表面光滑，外表面为螺形肋管表面（参考图1）。

图1 图24、接口方式：HDPE缠绕增强管采用承插式电熔连接（参考图2），管材承口在生产时预设电热丝，在连接时只需通电即可。

管材的密封性好，接头部部分壁厚=2倍壁厚，强度和刚度都大于等于管材本体。

接口不需其它辅助材料，焊接需要的专用设备由厂家免费提供使用，工程结束后由厂家收回。

5、管材主要物理力学性能指标：烘箱试验、环刚度、环柔性、缝拉伸强度（前面四项为出厂检验项目）冲击性能、蠕变比率（前面6项以及外观为型式检验时检验）。

具体指标数据请参考“管材技术指标”文件。

6、材外观：颜色为黑色色泽均匀；管材的内表面应平整，外部肋管整齐，内外壁应无气泡和可见杂质，焊缝无脱开；管材标准长度为6m，不允许有负偏差，如果小于6m的管，招标人必须提供数量，我方可以特别生产；管材壁厚应当符合国家标准要求。

7、我公司生产的HDPE缠绕增强管原材料采用法国道达尔（2003SN53）和新家坡菲利普斯MARLEX TR490型PE80级原材料。

8、管材公称尺寸DN300~DN4000mm，环刚度SN2、SN4、SN8、SN12.5、SN16。

9、适用标准：产品标准遵守设备生产国标准DIN16961、国家标准GB/T19472.2-2004；设计、施工及验收标准执行CECS164：2004；以及其它适用标准。

管材技术指标1、颜色：管材颜色为黑色，色泽均匀，无分解变色。

2、外观：管材的内表面平整，外部肋管应规整；管材内外壁无气泡和可见杂质，无破损，熔缝无脱开；端口平整，无毛刺。

通信用塑料管材的型号和尺寸
①栅格管(PVC-U)型号和尺寸见表1.3.4-1。

表1.3.4-1 栅格管(PVC-U)型号和尺寸(mm)
注：1、栅格管的内孔尺寸是指正方形的内切圆直径。

2、栅格管（单孔为方形），管长一般在6米以上。

②蜂窝管(PVC-U)型号和尺寸见表1.3.4-2
表1.3.4-2 蜂窝管型号和尺寸(mm)
注：1、蜂窝管的内孔尺寸是指正六边形的内切圆直径。

2、蜂窝管（单孔为五边形或圆形），为多孔一体结构。

管长一般在6米以上。

③双壁波纹管(PVC-U)规格尺寸见表1.3.4-3。

表1.3.4-3 波纹管规格尺寸(mm)
注：单孔双壁波纹管单根长6米，广泛用于市话电缆管道。

④实壁管(PVC-U)规格尺寸见表1.3.4-4。

表1.3.4-4 实壁管规格尺寸(mm)
以上表1.3.4-1～4根据《通信管道与通道工程设计规范》GB 50373-2006条文说明5.0.3条。

⑤高密度聚乙烯硅芯管(HDPE)规格尺寸见表1.3.4-5。

注：1、成盘塑料管、盘号、型号、长度及颜色应与出厂产品质量合格证一致。

2、成盘塑料管的标签应包括：制造单位、HDPE字母、塑料管长度、外径、壁厚与盘号。

3、硅芯管其内壁有硅芯层起润滑作用，摩擦系数小，广泛用于长途气吹光缆敷设。

每根长可达2000m。

4、本表根据《长途通信光缆塑料管道工程验收规范》YD 5043-2005表2.0.2-1及《通信管道与通道工程设计规范》GB 50373-2006条文说明5.0.3条表5。

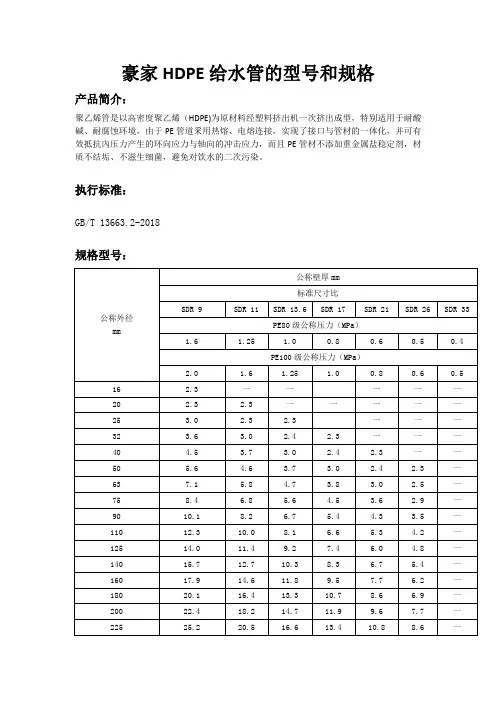

豪家HDPE给水管的型号和规格
产品简介：
聚乙烯管是以高密度聚乙烯（HDPE)为原材料经塑料挤出机一次挤出成型，特别适用于耐酸碱、耐腐蚀环境，由于PE管道釆用热熔、电熔连接，实现了接口与管材的一体化，并可有效抵抗內压力产生的环向应力与轴向的冲击应力，而且PE管材不添加重金属盐稳定剂，材质不结垢、不滋生细菌，避免对饮水的二次污染。

执行标准：
GB/T 13663.2-2018
规格型号：
产品优势：
1、卫生性好。

材料为碳氢结构，不含重金属添加剂，不结垢，不滋生细菌，很好的解决了饮用水二次污染的问题，对人体无害
2、柔韧性及挠性好，抗刮痕能力强，抗冲击强度髙，对基础不均和错位的适应能力强，地震、台风、海啸等自然灾害对其造成的影响较小。

3、内壁光滑，摩擦系数极低，介质的通过能力相应提高并具有优异的耐磨性能
4、耐腐蚀，无需做防腐处理，使用寿命长，最少寿命达50年。

5、耐环境应力开裂性能优良、抗蠕变性能好，具有优异的抗慢速裂纹增长(SCG)及快速裂纹扩展(RCP)能力。

6、具有良好的耐候性(包括抗紫外线性能)和长期热稳定性，可在-20--40℃温度范围内安全使用。

7、全面适合传统的开挖施工方式和顶管、定向钻孔、衬管、沉水等全新的非开挖施工方式。

8、重量轻，运输便捷，焊接工艺简单，施工方便，工程综合造价低。

9、独特的电熔连接和热熔对接、热熔承插连接技术使接口强度高于管材本体，保证了接口的安全可靠。

应用领域：
市政供水、建筑给水、节水灌溉、农村饮水等管道系统，及非开挖工业和水处理管道系统等。

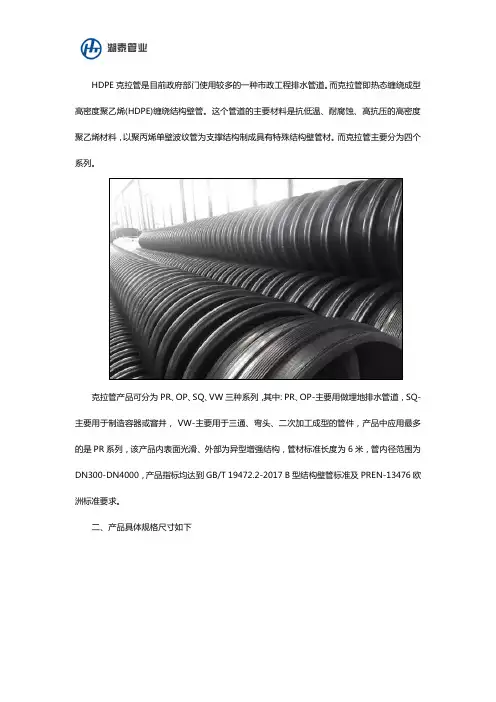

HDPE克拉管是目前政府部门使用较多的一种市政工程排水管道。

而克拉管即热态缠绕成型高密度聚乙烯(HDPE)缠绕结构壁管。

这个管道的主要材料是抗低温、耐腐蚀、高抗压的高密度聚乙烯材料，以聚丙烯单壁波纹管为支撑结构制成具有特殊结构壁管材。

而克拉管主要分为四个系列。

克拉管产品可分为PR、OP、SQ、VW三种系列，其中: PR、OP-主要用做埋地排水管道， SQ-主要用于制造容器或窨井， VW-主要用于三通、弯头、二次加工成型的管件，产品中应用最多的是PR系列，该产品内表面光滑、外部为异型增强结构，管材标准长度为6米，管内径范围为DN300-DN4000，产品指标均达到GB/T 19472.2-2017 B型结构壁管标准及PREN-13476欧洲标准要求。

二、产品具体规格尺寸如下A、内径（mm）规格分为DN300、DN400、DN500、DN600、DN700、DN800、DN900、DN1000、DN1100、DN1200、DN1400、DN1500、DN1600、DN1800、DN2000、DN2200、DN2400、DN2500、DN2600、DN2800、DN3000、DN3500、DN4000B、环刚度等级1、可达到4KN/㎡、8KN/㎡、10KN/㎡、12.5KN/㎡、16KN/㎡2、其他尺寸厂家可以根据客户的需求进行特别定制。

三、HDPE缠绕结构壁管的性能特点有如下几点1.热态缠绕成型熔缝质量高从挤塑机口模挤出的处于熔融状态的平料带和U型料带，按预定的位置均匀的缠绕在加热的滚筒模具上，保证了结构壁管熔接缝质量。

特别是结构设计中平料带的熔接缝被聚乙烯包覆支撑管所覆盖，提高了制品整体的抗外压能力2.安装性能优异管道连接采用在承口预埋电熔丝同材质承插电熔连接技术，连接质量高。

可做到无泄露，保证了管道系统寿命的相同性和运行的安全性。

同时，由于该产品在同等应用条件下比其它管材重量轻，便于运输，施工方便快捷，可降低施工费用，在应用范围，不需混凝土垫层和混凝土管基沟槽合格后即可直接敷管，基本上呆做到边开挖、边下管、边回填，简化了施工程序，缩短了工期。
