钢管规格型号对照表

大外径系列，规格，DN-公称直径，Ф－外径，DN10—Ф14mm，DN15—Ф18mm，DN20—Ф25mm，DN25—Ф32mm，DN32—Ф38mm，DN40—Ф45mm，DN50—Ф57mm，DN65—Ф76mm，DN80—Ф95mm，DN100—Ф114mm，DN125—Ф140(146)mm， DN150—Ф168mm，DN175—Ф194mm，DN200—Ф219mm，DN225—Ф245mm，DN250—Ф299mm， DN300—Ф325mm，DN350—Ф377mm，DN400—Ф426mm，DN450—Ф480mm，DN500—Ф530(529)mm，DN550—Ф560(559)mm；DN600—Ф630mm；DN650—Ф666mm；DN700-Ф720；DN750-Ф762；DN800-Ф820；DN850-Ф870；DN900-Ф920；DN950-Ф965；DN1000-Ф1020；DN1050-Ф1090；DN1100-Ф1120；DN1200-Ф1220；DN1300-Ф1320；DN1400-Ф1420；DN1500-Ф1520；DN1600-Ф1620；DN1700-Ф1720；DN1800-Ф1820；DN1900-Ф1920；DN2000-Ф2020；DN2200-Ф2220；DN2400-Ф2420小外径系列，规格，DN-公称通径或称平均外径，Ф－外径，DN15—Ф22mm，DN20—Ф27mm，DN25—Ф34mm，DN32—Ф42mm，DN40—Ф48mm，DN50—Ф60mm，DN65—Ф73mm，DN80—Ф89mm，DN100—Ф108mm，DN125—Ф133mm，DN150—Ф159(152)mm ，DN175—Ф180mm，DN200—Ф203mm，DN225—Ф245mm，DN250—Ф273mm，DN300—Ф324mm，DN350—Ф356(351)mm，DN400—Ф406mm，DN450—Ф457mm，DN500—Ф508mm，DN550—Ф560(559)mm，DN600—Ф610mm；DN650—Ф660mm；DN700-Ф711；DN750-Ф762；DN800-Ф813；DN850-Ф864；DN900-Ф914； DN950-Ф965；DN1000-Ф1016；DN1100-Ф1118；DN1200-Ф1219；DN1300-Ф1321；DN1400-Ф1422；DN1500-Ф1524；DN1600-Ф1626；DN1700-Ф1727；DN1800-Ф1829；DN1900-Ф1930；DN2000-Ф2032；DN2200-Ф2235；DN2400-Ф2438 公称直径对应(DN A/B系列英制)钢管外径A 系列为国际通用系列(俗称英制管)B 系列为国内沿用系列(俗称公制管)(mm) 公称直径钢管外径A系列(英制管) B系列(公制管)DN10 14DN 15 18DN 20 25DN 25 32DN 32 38DN 40 45DN 50 57DN 65 76DN 80 89DN 100 108DN 125 133DN 150 159DN 200 219DN 250 273 273DN 300 325DN 350 377DN 400 426DN 450 457 480DN 500 508 530DN 600 610 630DN 700 711 720DN 800 813 820DN 900 914 920DN 1000 1016 1020DN 1200 1219 1220DN 1400 1422 1420DN 1600 1626 1620DN 1800 1829 1820DN 2000 2032 20201分＝1/8寸＝DN6 2分＝1/4寸＝DN8 3分＝3/8寸＝DN104分＝1/2寸＝DN15 6分＝3/4寸＝DN20 8分＝1寸＝DN25 4分管,是以英制尺寸来表示的，也就是4英分管。

常用钢管规格型号一览表
常用钢管
钢管每米理论重量计算公式：
W=3.1416*ρδ（D—δ）/1000
W——钢管每米理论重量kg/m；
ρ——钢的密度kg/dm-3；7.81、7.85、7.91
D——钢管的公称外径mm；
δ——钢管的公称壁厚mm；
1 英寸=25.4毫米=8英分
1/2 是四分(4英分) DN15
3/4 是六分(6英分) DN20
2分管DN8
4分管DN15
6分管DN20
1′DN25
1.2′DN32
1.5′DN40
2′DN50
2.5′DN65
3′DN80
4′DN100
5′DN125
6′DN150
8′DN200
10′ DN250
12′ DN300
GB/T50106-2001
2.4管径
2.4.1管径应以mm为单位。

2.4.2管径的表达方式应符合下列规定：
1 水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以公称直径DN表示；
2 无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径×壁厚表示；
3 钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d 表示；
4 塑料管材，管径宜按产品标准的方法表示；
5 当设计均用公称直径DN表示管径时，应有公称直径DN与相应产品规格对照表。

建筑排水用硬聚氯乙烯管材规格用de（公称外径）×e（公称壁厚）表示（GB 5836.1-92）
给水用聚丙烯（PP）管材规格用de×e表示（公称外径×壁厚）。

钢管尺寸规格表
钢管是现代建筑和工程中的重要材料，无论是在民用、工业还是军事领域，都有广泛的应用。

不同的应用场合需要采用不同规格、不同材质的钢管，因此了解钢管尺寸规格表是非常必要的。

以下是常用的钢管尺寸规格表。

1. 焊接钢管
常规规格：Φ219-Φ1420mm
壁厚：6 - 25mm
长度：3 -12m
材质：Q235、Q345、L245、L290、L360、X42-X80等
2. 精密钢管
常规规格：Φ4-Φ127mm
壁厚：0.5 - 25mm
长度：3 -12m
材质：10#、20#、45#、16Mn、25Mn、27SiMn、40Cr、Cr5Mo、12CrMoV等
3. 管道钢管
常规规格：Φ33.4-Φ1420mm
壁厚：2.5 - 50mm
长度：6 - 12m
材质：20#、16Mn、12CrMo、15CrMo、12Cr2Mo等
4. 高压锅炉管
常规规格：Φ12 - Φ914mm
壁厚：1.5 - 120mm
长度：6 - 12.5m
材质：20G、15CrMoG、12Cr1MoVG、10CrMo910等
5. 液压管
常规规格：Φ4 - Φ76mm
壁厚：0.5 - 13mm
长度：3 -12m
材质：27SiMn、ST45、CK45、45#、E355、ST52等
以上是常用的钢管尺寸规格表，不同应用场合的具体规格还需要根据实际情况进行选择。

在使用钢管时，一定要严格按照规格要求进行选择和使用，以确保施工和使用的安全性和稳定性。

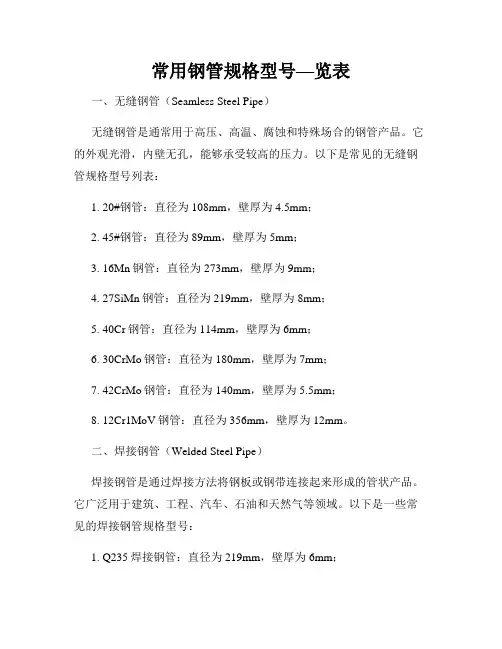

常用钢管规格型号—览表一、无缝钢管（Seamless Steel Pipe）无缝钢管是通常用于高压、高温、腐蚀和特殊场合的钢管产品。

它的外观光滑，内壁无孔，能够承受较高的压力。

以下是常见的无缝钢管规格型号列表：1. 20#钢管：直径为108mm，壁厚为4.5mm；2. 45#钢管：直径为89mm，壁厚为5mm；3. 16Mn钢管：直径为273mm，壁厚为9mm；4. 27SiMn钢管：直径为219mm，壁厚为8mm；5. 40Cr钢管：直径为114mm，壁厚为6mm；6. 30CrMo钢管：直径为180mm，壁厚为7mm；7. 42CrMo钢管：直径为140mm，壁厚为5.5mm；8. 12Cr1MoV钢管：直径为356mm，壁厚为12mm。

二、焊接钢管（Welded Steel Pipe）焊接钢管是通过焊接方法将钢板或钢带连接起来形成的管状产品。

它广泛用于建筑、工程、汽车、石油和天然气等领域。

以下是一些常见的焊接钢管规格型号：1. Q235焊接钢管：直径为219mm，壁厚为6mm；2. Q345焊接钢管：直径为273mm，壁厚为8mm；3. L245焊接钢管：直径为114mm，壁厚为5mm；4. X42焊接钢管：直径为140mm，壁厚为5.5mm；5. A106焊接钢管：直径为108mm，壁厚为4.5mm；6. A53焊接钢管：直径为89mm，壁厚为5mm；7. API 5L焊接钢管：直径为180mm，壁厚为7mm；8. ASTM A252焊接钢管：直径为356mm，壁厚为12mm。

三、镀锌钢管（Galvanized Steel Pipe）镀锌钢管是通过在钢管表面镀锌一层锌层，以提高钢管的耐腐蚀能力。

它主要用于液体运输，供水系统，建筑结构等领域。

以下是一些常用的镀锌钢管规格型号：1. 1/2寸镀锌钢管：外径为21.3mm，壁厚为2.8mm；2. 3/4寸镀锌钢管：外径为26.7mm，壁厚为2.8mm；3. 1寸镀锌钢管：外径为33.4mm，壁厚为3.2mm；4. 1-1/4寸镀锌钢管：外径为42.2mm，壁厚为3.2mm；5. 1-1/2寸镀锌钢管：外径为48.3mm，壁厚为3.2mm；6. 2寸镀锌钢管：外径为60.3mm，壁厚为3.6mm；7. 2-1/2寸镀锌钢管：外径为76.1mm，壁厚为4mm；8. 3寸镀锌钢管：外径为88.9mm，壁厚为4mm。

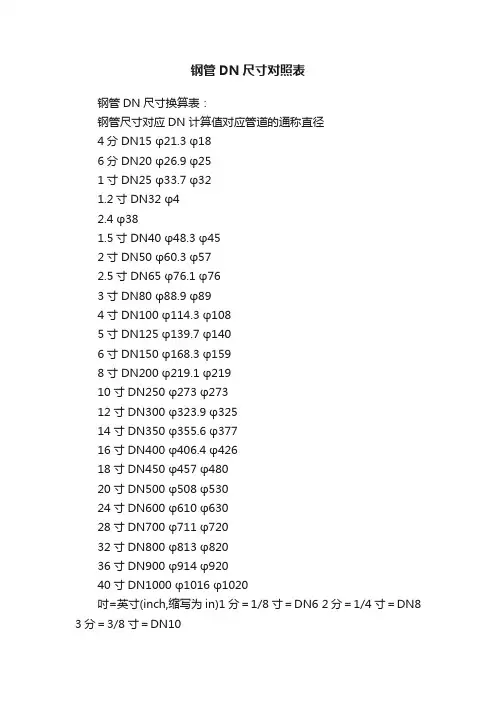

钢管DN尺寸对照表钢管DN尺寸换算表：钢管尺寸对应DN 计算值对应管道的通称直径4分DN15 φ21.3 φ186分DN20 φ26.9 φ251寸DN25 φ33.7 φ321.2寸DN32 φ42.4 φ381.5寸DN40 φ48.3 φ452寸DN50 φ60.3 φ572.5寸DN65 φ76.1 φ763寸DN80 φ88.9 φ894寸DN100 φ114.3 φ1085寸DN125 φ139.7 φ1406寸DN150 φ168.3 φ1598寸DN200 φ219.1 φ21910寸DN250 φ273 φ27312寸DN300 φ323.9 φ32514寸DN350 φ355.6 φ37716寸DN400 φ406.4 φ42618寸DN450 φ457 φ48020寸DN500 φ508 φ53024寸DN600 φ610 φ63028寸DN700 φ711 φ72032寸DN800 φ813 φ82036寸DN900 φ914 φ92040寸DN1000 φ1016 φ1020吋=英寸(inch,缩写为in)1分＝1/8寸＝DN6 2分＝1/4寸＝DN8 3分＝3/8寸＝DN104分＝1/2寸＝DN15 6分＝3/4寸＝DN20 8分＝1寸＝DN254分管,是以英制尺寸来表示的，也就是4英分管。

英制尺寸的表示方法为：1英尺(1’)=12英寸(12’’)；1英寸=8英分。

英分用1/8’’，1/4’’，3/8’’，1/2’’，5/8’’，3/4’’，7/8’’表示。

1英分=125英丝，1英寸=1000英丝。

(三) 英制尺寸换成“米制”尺寸1英寸=25.4毫米,即是”米制”尺寸。

如：5/8’’×25.4=15.875毫米；5/16’’×25.4=7.938毫米。

4分管也是1/2’’×25.4=12.7mm 、6分管3\4"---管道公称直径近似19mm、1寸管1"---管道公称直径近似25.4mm。

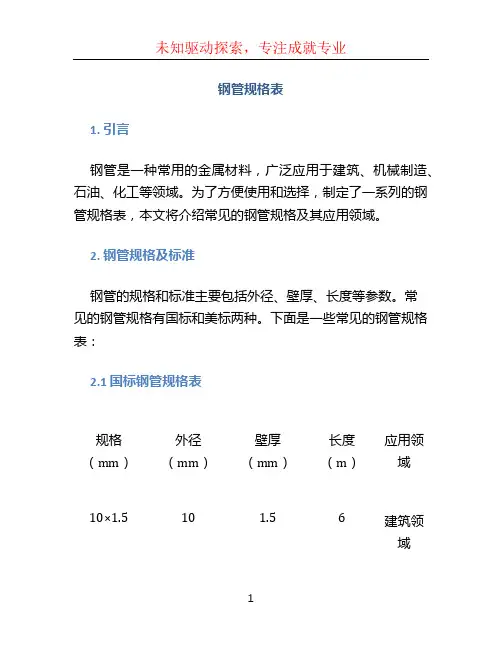

钢管规格表1. 引言钢管是一种常用的金属材料，广泛应用于建筑、机械制造、石油、化工等领域。

为了方便使用和选择，制定了一系列的钢管规格表，本文将介绍常见的钢管规格及其应用领域。

2. 钢管规格及标准钢管的规格和标准主要包括外径、壁厚、长度等参数。

常见的钢管规格有国标和美标两种。

下面是一些常见的钢管规格表：2.1 国标钢管规格表规格（mm）外径（mm）壁厚（mm）长度（m）应用领域10×1.510 1.56建筑领域20×22026机械制造30×33036石油化工40×44046石油化工50×55056建筑领域2.2 美标钢管规格表规格（inch）外径（inch）壁厚（inch）长度（ft）应用领域1/2×0.0650.50.06524机械制造3/4×0.0650.750.06524建筑领域1×0.06510.06524石油化工1×0.08310.08324建筑领域1 1/4×0.065 1.250.06524石油化工3. 钢管的选择因素在选择钢管时，需要考虑以下几个因素：3.1 应用领域不同的应用领域对钢管的要求不同，如建筑领域对强度要求较高，而石油化工领域对耐腐蚀性能要求较高。

3.2 环境条件钢管应能适应所处环境的温度、湿度等条件。

3.3 质量和价格钢管的质量和价格也是选择的重要因素之一。

4. 钢管应用实例钢管在各个领域都有广泛的应用。

以下是一些钢管的应用实例：4.1 建筑领域钢管在建筑领域的应用包括支架、楼梯扶手、结构支撑等。

4.2 机械制造钢管在机械制造中常用于制作输送管道、机械零件等。

4.3 石油化工石油化工行业对钢管的要求较高，常用于输油管道、化工设备等。

5. 结论本文介绍了常见的钢管规格表，包括国标和美标两种规格。

在选择钢管时，应考虑应用领域、环境条件、质量和价格等因素。

钢管在建筑、机械制造、石油化工等领域有广泛的应用，满足不同的需求。

热轧钢管规格型号对照表一、小直径系列。

1. 外径20mm左右的。

这个规格的热轧钢管，就像个小瘦子，外径大概20mm，壁厚呢，常见的有23mm。

这种小直径的钢管，就适合一些小型的结构部件，比如说那种精致的小架子之类的。

2. 外径25mm的。

外径25mm的热轧钢管，壁厚可能有2.5mm或者3mm。

它就好比是一个稍微壮实点的小零件，可以用在一些不太受力但是需要一定支撑的地方，像一些简易的扶手的小支柱啥的。

3. 外径32mm的。

这外径32mm的钢管，壁厚能有3 4mm。

感觉就像个中不溜的家伙，在一些普通的建筑框架的小分支结构里能派上用场，或者是那种小型的机械支架。

二、中等直径系列。

1. 外径48mm的。

外径48mm的热轧钢管可就有点分量了，壁厚大概在3 5mm。

这就像是建筑工地上的小骨干，经常用在搭建脚手架的竖杆或者横杆上，也能在一些简单的机械框架里起到重要的支撑作用。

2. 外径60mm的。

外径60mm的钢管，壁厚4 6mm。

这个规格就有点像那种多功能选手，在工业管道系统里，如果是压力不是特别大的部分，它能用来输送一些液体或者气体，在建筑上也能用于一些中型结构的支撑，就像厂房的框架结构里的某些连接部分。

3. 外径76mm的。

外径76mm的热轧钢管，壁厚5 7mm。

它就像是个壮劳力了，在一些大型设备的支架部分，或者是比较大型的建筑结构里，比如桥梁的一些辅助支撑结构，就可能会用到它。

三、大直径系列。

1. 外径89mm的。

外径89mm的热轧钢管，壁厚6 8mm。

这就像是个大块头，在一些大型的工业管道中，如果是需要承受一定压力，并且流量比较大的情况下，它就可能是主力军。

在建筑方面，可能会用在一些大型场馆的结构框架的主要支撑部分。

2. 外径108mm的。

外径108mm的钢管，壁厚7 9mm。

这个规格的钢管那可是相当有力量的，在一些重型机械的框架结构里，或者是在大型的化工管道系统中，用来输送那些比较特殊的介质，它都能胜任。

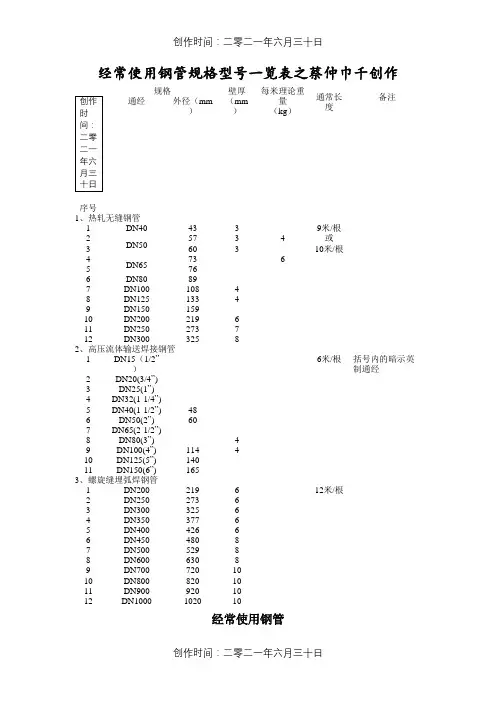

经常使用钢管规格型号一览表之蔡仲巾千创作序号规格壁厚 （mm ）每米理论重量 （kg ）通常长度备注通经 外径（mm）1、热轧无缝钢管 1 DN40 43 3 9米/根或 10米/根2DN50 57 3 4 360 3 4DN65 73 6 576 6 DN80 89 7 DN100 108 4 8 DN125 133 4 9 DN150 159 10 DN200 219 6 11 DN250 273 7 12 DN300325 82、高压流体输送焊接钢管 1 DN15（1/2”）6米/根括号内的暗示英制通经2 DN20(3/4”)3 DN25(1”)4 DN32(1-1/4”)5 DN40(1-1/2”) 486 DN50(2”) 607 DN65(2-1/2”)8 DN80(3”) 49 DN100(4”) 114 4 10 DN125(5”) 140 11 DN150(6”) 165 3、螺旋缝埋弧焊钢管 1 DN200 219 6 12米/根2 DN250 273 6 3 DN300 325 64 DN350 377 65 DN400 426 6 6 DN450 480 87 DN500 5298 8 DN600 630 89 DN700 720 10 10 DN800 820 10 11 DN900 920 10 12 DN1000102010经常使用钢管名称公称通经DN/mm 外径D*壁厚（mm*mm）单元长度重量kg/m无缝钢管DN65 76*4 DN80 89*4 DN100 108*4 DN125DN150 159*5螺旋焊缝钢管DN200 219*6 DN250 273*6 DN300 325*6 DN350 377*6 DN400 426*6 DN450 478*6钢板卷焊管DN500 530*6 DN600 630*6 DN700 720*6 DN800 820*6 DN900 920*6 DN1000 1020*6钢管每米理论重量计算公式：W=3.1416*ρδ（D—δ）/1000W——钢管每米理论重量kg/m；ρ——钢的密度kg/dm-3D——钢管的公称外径mm；δ——钢管的公称壁厚mm；1 英寸=25.4毫米=8英分1/2 是四分(4英分) DN15 3/4 是六分(6英分) DN202分管DN8 4分管DN15 6分管DN20 1′DN25 1.2′DN32 1.5′DN40 2′DN50 2.5′DN65 3′DN80 4′DN100 5′DN125 6′DN150 8′DN200 10′DN25012′DN300GB/T50106-20012.4管径2.4.1管径应以mm为单元.2.4.2管径的表达方式应符合下列规定：1 水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材, 管径宜以公称直径DN暗示；2 无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材, 管径宜以外径×壁厚暗示；3 钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材, 管径宜以内径d暗示；4 塑料管材, 管径宜按产物标准的方法暗示；5 当设计均用公称直径DN暗示管径时, 应有公称直径DN与相应产物规格对比表.建筑排水用硬聚氯乙烯管材规格用de（公称外径）×e （公称壁厚）暗示（GB 5836.1-92）给水用聚丙烯（PP）管材规格用de×e暗示（公称外径×壁厚）。
