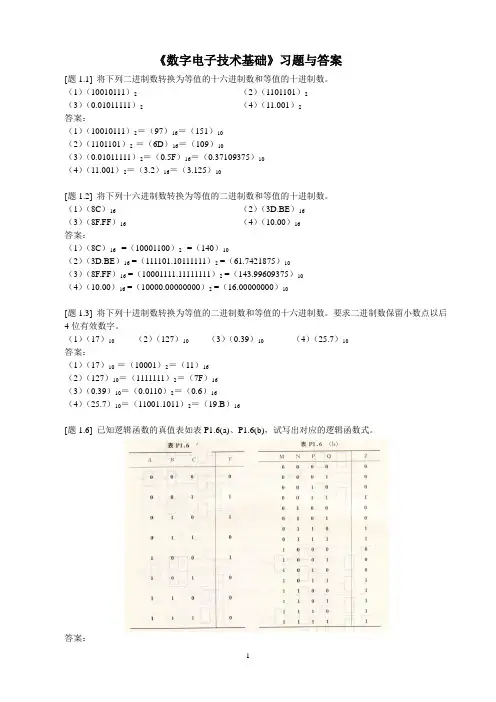

《数字电子技术基础教程》习题与参考答案（2010．1）第1章习题与参考答案【题1-1】将下列十进制数转换为二进制数、八进制数、十六进制数。

（1）25；（2）43；（3）56；（4）78解：（1）25=（11001）2=（31）8=（19）16（2）43=（101011）2=（53）8=（2B）16（3）56=（111000）2=（70）8=（38）16（4）（1001110）2、（116）8、（4E）16【题1-2】将下列二进制数转换为十进制数。

（1）10110001；（2）10101010；（3）11110001；（4）10001000 解：（1）10110001=177（2）10101010=170（3）11110001=241（4）10001000=136【题1-3】将下列十六进制数转换为十进制数。

（1）FF；（2）3FF；（3）AB；（4）13FF解：（1）（FF）16=255（2）（3FF）16=1023（3）（AB）16=171（4）（13FF）16=5119【题1-4】将下列十六进制数转换为二进制数。

（1）11；（2）9C；（3）B1；（4）AF解：（1）（11）16=（00010001）2（2）（9C）16=（10011100）2（3）（B1）16=（1011 0001）2（4）（AF）16=（10101111）2【题1-5】将下列二进制数转换为十进制数。

（1）1110.01；（2）1010.11；（3）1100.101；（4）1001.0101 解：（1）（1110.01）2=14.25（2）（1010.11）2=10.75（3）（1001.0101）2=9.3125【题1-6】将下列十进制数转换为二进制数。

（1）20.7；（2）10.2；（3）5.8；（4）101.71解：（1）20.7=（10100.1011）2（2）10.2=（1010.0011）2（3）5.8=（101.1100）2（4）101.71=（1100101.1011）2【题1-7】写出下列二进制数的反码与补码（最高位为符号位）。

试卷一一、填空题（每空1分，共20分）1、与非门的逻辑功能为。

2、数字信号的特点是在上和上都是断续变化的，其高电平和低电平常用和来表示。

3、三态门的“三态”指，和。

4、逻辑代数的三个重要规则是、、。

5、为了实现高的频率稳定度，常采用振荡器；单稳态触发器受到外触发时进入态6、同步RS触发器中R、S为电平有效，基本R、S触发器中R、S为电平有效7、在进行A/D转换时，常按下面四个步骤进行，、、、。

二、选择题（每题1分，共10分）1、有八个触发器的二进制计数器，它们最多有（）种计数状态。

A、8；B、16；C、256；D、642、下列触发器中上升沿触发的是（）。

A、主从RS触发器；B、JK触发器；C、T触发器；D、D触发器3、下式中与非门表达式为（），或门表达式为（）。

A 、Y=A+B ；B 、Y=AB ；C 、Y=B A +；D 、Y=AB4、十二进制加法计数器需要（ ）个触发器构成。

A 、8；B 、16；C 、4；D 、35、逻辑电路如右图，函数式为（ ）。

A 、F=AB +C ； B 、F=AB +C ；C 、F=C AB +；D 、F=A+BC6、逻辑函数F=AB+BC 的最小项表达式为（ ）A 、F=m 2+m 3+m 6B 、F=m 2+m 3+m 7C 、F=m 3+m 6+m 7D 、F=m 3+m 4+m 77、74LS138译码器有（ ），74LS148编码器有（ ）A 、三个输入端，三个输出端；B 、八个输入端，八个输出端；C 、三个输入端，八个输出端；D 、八个输入端，三个输出端。

8、单稳态触发器的输出状态有（ ）A 、一个稳态、一个暂态B 、两个稳态C 、只有一个稳态D 、没有稳态三、判断（每题1分，共10分）：1、逻辑变量的取值，１比0大。

（ ）2、对于MOS 门电路多余端可以悬空。

（ ）3、计数器的模是指对输入的计数脉冲的个数。

（ ）4、JK 触发器 的输入端 J 悬空，则相当于 J = 0。

第1章习题与参考答案【题1-1】将下列十进制数转换为二进制数、八进制数、十六进制数。

（1）25；（2）43；（3）56；（4）78解：（1）25=（11001）2=（31）8=（19）16（2）43=（101011）2=（53）8=（2B）16（3）56=（111000）2=（70）8=（38）16（4）（1001110）2、（116）8、（4E）16【题1-2】将下列二进制数转换为十进制数。

（1）；（2）；（3）；（4）解：（1）=177（2）=170（3）=241（4）=136【题1-3】将下列十六进制数转换为十进制数。

（1）FF；（2）3FF；（3）AB；（4）13FF解：（1）（FF）16=255（2）（3FF）16=1023（3）（AB）16=171（4）（13FF）16=5119【题1-4】将下列十六进制数转换为二进制数。

（1）11；（2）9C；（3）B1；（4）AF解：（1）（11）16=（00010001）2（2）（9C）16=（）2（3）（B1）16=（1011 0001）2（4）（AF）16=（）2【题1-5】将下列二进制数转换为十进制数。

（1）；（2）；（3）；（4）解：（1）（）2=（2）（）2=（3）（）2=【题1-6】将下列十进制数转换为二进制数。

（1）；（2）；（3）；（4）解：（1）=（）2（2）=（）2（3）=（）2（4）=（）2【题1-7】写出下列二进制数的反码与补码（最高位为符号位）。

（1）01101100；（2）；（3）；（4）解：（1）01101100是正数，所以其反码、补码与原码相同，为01101100（2）反码为，补码为（3）反码为，补码为（4）反码为，补码为【题1-8】将下列自然二进制码转换成格雷码。

000；001；010；011；100；101；110；111解：格雷码：000、001、011、010、110、111、101、100【题1-9】将下列十进制数转换成BCD码。

第1章习题与参考答案【题1-1】将下列十进制数转换为二进制数、八进制数、十六进制数。

（1）25；（2）43；（3）56；（4）78解：（1）25=（11001）2=（31）8=（19）16（2）43=（101011）2=（53）8=（2B）16（3）56=（111000）2=（70）8=（38）16（4）（1001110）2、（116）8、（4E）16【题1-2】将下列二进制数转换为十进制数。

（1）10110001；（2）10101010；（3）11110001；（4）10001000 解：（1）10110001=177（2）10101010=170（3）11110001=241（4）10001000=136【题1-3】将下列十六进制数转换为十进制数。

（1）FF；（2）3FF；（3）AB；（4）13FF解：（1）（FF）16=255（2）（3FF）16=1023（3）（AB）16=171（4）（13FF）16=5119【题1-4】将下列十六进制数转换为二进制数。

（1）11；（2）9C；（3）B1；（4）AF解：（1）（11）16=（00010001）2（2）（9C）16=（10011100）2（3）（B1）16=（1011 0001）2（4）（AF）16=（10101111）2【题1-5】将下列二进制数转换为十进制数。

（1）1110.01；（2）1010.11；（3）1100.101；（4）1001.0101解：（1）（1110.01）2=14.25（2）（1010.11）2=10.75（3）（1001.0101）2=9.3125【题1-6】将下列十进制数转换为二进制数。

（1）20.7；（2）10.2；（3）5.8；（4）101.71解：（1）20.7=（10100.1011）2（2）10.2=（1010.0011）2（3）5.8=（101.1100）2（4）101.71=（1100101.1011）2【题1-7】写出下列二进制数的反码与补码（最高位为符号位）。

【最新整理，下载后即可编辑】数字电子技术基础答案第1章自测题 1.1填空题1. 100011.11 00110101.01110101 11110.01 1E.42. 43. n 24. 逻辑代数 卡诺图5.)(D C B A F )(D C B A F +='6.))((C B D C B A F7. 代数法 卡诺图8. 1 1.2判断题1. √2.√3. × 1.3选择题 1.B 2.C 3.C1.4 A F =1⊙B AB F 2 B A F +=3 1.51.6 C L =1.7 AB C B A BC Y 习题1.1 当000012 A A A ,7A 到3A 有1个不为0时，就可以被十进制8整除 1.2 (a)AC BC AB F ++=1 （b ）B A AB F +=2(c)C B A S ⊕⊕= AC BC AB C 0 1.3略 1.4 (1)）（B A D C F )(1))((1B A D C F ++=' (2)）（B A B A F )(2))((2B A B A F ++='(3) E D C B A F 3 DE C AB F ='3 (4))()(4D A B A C E A F ）（))()((4D A C AB E A F +++='1.5 C B A F ⊕⊕=1.6 (1) B A C B C A L (2) D B C B D C A L (3) AD L (4) E ABCD L (5) 0 L 1.7 C B A BC A C AB ABC C B A L ),,(1.8(1) ABD D A C F 1 (2) BC AB AC F 2(3) C A B A B A F 3 (有多个答案) (4) C B D C AB C A CD F +++=4 (5) C B A ABD C B A D B A F 5 (6) 16 F 1.9 (1) AD D C B B A F 1 (2) B A AC F 2(3) D A D B C B F 3 (4) B C F 4 1.10 (1) C A B F 1 (2) B C F 2(3) D A B C F 3 (4) C B A D B D C F 4 1.11 C A B A D F1.12 (1) D B A D C A D C B F 1（多种答案） (2)C B BCD D C D B F 2(3) C B C A D C F 3 (4) A B F 4 (5) BD D B F 5(6) C B D A D C A F 6（多种答案） (7) C A D B F 7（多种答案）(8) BC D B F 8（多种答案） (9) B D C F 9 1.13 略第2章自测题 2.1 判断题1. √2. √3. ×4. √5. √6. √7. ×8. √9. × 10√ 2.2 选择题1．A B 2．C D 3．A 4．B 5．B 6．A B D 7．C 8．A C D 9．A C D 10.B 习题2.1解：ABC Y =1 2.2解：(a)mA234.0503.012=-=-=C CES CC BS R U V I βBS mA 1.0537.06I I B <=-=∴三极管处于放大状态，)V (711.05012=⨯⨯-=-=CB CC O R I V u β。

第1章习题与参考答案【题1-1】将下列十进制数转换为二进制数、八进制数、十六进制数。

（1）25；（2）43；（3）56；（4）78解：（1）25=（11001）2=（31）8=（19）16（2）43=（101011）2=（53）8=（2B）16（3）56=（111000）2=（70）8=（38）16（4）（1001110）2、（116）8、（4E）16【题1-2】将下列二进制数转换为十进制数。

（1）10110001；（2）10101010；（3）11110001；（4）10001000解：（1）10110001=177（2）10101010=170（3）11110001=241（4）10001000=136【题1-3】将下列十六进制数转换为十进制数。

（1）FF；（2）3FF；（3）AB；（4）13FF解：（1）（FF）16=255（2）（3FF）16=1023（3）（AB）16=171（4）（13FF）16=5119【题1-4】将下列十六进制数转换为二进制数。

（1）11；（2）9C；（3）B1；（4）AF解：（1）（11）16=（00010001）2（2）（9C）16=（10011100）2（3）（B1）16=（1011 0001）2（4）（AF）16=（10101111）2【题1-5】将下列二进制数转换为十进制数。

（1）1110.01；（2）1010.11；（3）1100.101；（4）1001.0101解：（1）（1110.01）2=14.25（2）（1010.11）2=10.75（3）（1001.0101）2=9.3125【题1-6】将下列十进制数转换为二进制数。

（1）20.7；（2）10.2；（3）5.8；（4）101.71解：（1）20.7=（10100.1011）2（2）10.2=（1010.0011）2（3）5.8=（101.1100）2（4）101.71=（1100101.1011）2【题1-7】写出下列二进制数的反码与补码（最高位为符号位）。

《数字电子技术基础教程》习题与参考答案第1章习题与参考答案【题1-1】将下列十进制数转换为二进制数、八进制数、十六进制数。

（1）25；（2）43；（3）56；（4）78解：（1）25=（11001）2=（31）8=（19）16（2）43=（101011）2=（53）8=（2B）16（3）56=（111000）2=（70）8=（38）16（4）（1001110）2、（116）8、（4E）16【题1-2】将下列二进制数转换为十进制数。

（1）10110001；（2）10101010；（3）11110001；（4）10001000解：（1）10110001=177（2）10101010=170（3）11110001=241（4）10001000=136【题1-3】将下列十六进制数转换为十进制数。

（1）FF；（2）3FF；（3）AB；（4）13FF解：（1）（FF）16=255（2）（3FF）16=1023（3）（AB）16=171（4）（13FF）16=5119【题1-4】将下列十六进制数转换为二进制数。

（1）11；（2）9C；（3）B1；（4）AF解：（1）（11）16=（00010001）2（2）（9C）16=（10011100）2（3）（B1）16=（1011 0001）2（4）（AF）16=（10101111）2【题1-5】将下列二进制数转换为十进制数。

（1）1110.01；（2）1010.11；（3）1100.101；（4）1001.0101解：（1）（1110.01）2=14.25（2）（1010.11）2=10.75（3）（1001.0101）2=9.3125【题1-6】将下列十进制数转换为二进制数。

（1）20.7；（2）10.2；（3）5.8；（4）101.71解：（1）20.7=（10100.1011）2（2）10.2=（1010.0011）2（3）5.8=（101.1100）2（4）101.71=（1100101.1011）2【题1-7】写出下列二进制数的反码与补码（最高位为符号位）。

《数字电子技术基础》一、填空题（每空1分，共5分）1．十进制9用余3码表示为 1100 。

2． 逻辑函数Y=A （B+C ），其反函数Y =C B A +。

对偶函数Y ’= A + BC 。

3． OC 门在实际使用时必须在输出端外接 负载电阻和电源 。

4. 设计模值为30的计数器至少需要 5 级触发器。

二、选择题（每题2分，共10分）1． 逻辑函数的描述有多种，下面 B 描述是唯一的。

A.逻辑函数表达式B.卡诺图C.逻辑图D. 文字说明 2． 一只四输入与非门，使其输出为0的输入变量取值组合有 D 种。

A.15B.8C.7D.1 3. 可用来暂时存放数据的器件是 B 。

A.译码器B.寄存器C.全加器D.编码器 4． D 可用来自动产生矩形脉冲信号。

A.施密特触发器B.单稳态触发器C.T 触发器D. 多谐振荡器 5． 单稳态触发器的主要用途是 C 。

A.整形、延时、鉴幅B. 整形、鉴幅、定时C.延时、定时、整形D.延时、定时、存储三、化简题（每题5分、共10分）用卡诺图化简下列逻辑函数，要求用与或式。

⒈ D C A D C A C B A D C ABD ABC Y +++++= 解：D A D C A D C A C B A D C ABD ABC Y +=+++++=得分 评卷人 复查人得分 评卷人 复查人得分 评卷人 复查人⒉ ∑∑+=)15,14,13,12,11,10()9,8,7,6,5(d m Y解：BD BC A d m Y ++=+=∑∑)15,14,13,12,11,10()9,8,7,6,5(四、分析题（共30分）1．（本题10分）分析电路，要求给出最简的与或逻辑表达式。

解：⒈逐级写表达式并化简：（6分）C B A B A C B B A B A BC B A BC B A Y +=+⋅+=⋅⊕=+⊕=)()()(⒉列真值表：（2分）A B C Y 0 0 00 0 1 0 1 00 0 1得分 评卷人 复查人0 1 1 1 0 0 1 0 1 1 1 0 1 1 1 0 1 1 0 0⒊逻辑功能：（2分）当C 为0时，输出Y 为两输入A 、B 异或，当C 为1时，输出Y 为A ·B 。

第1章习题与参考答案【题1-1】将下列十进制数转换为二进制数、八进制数、十六进制数。

（1）25；（2）43；（3）56；（4）78解：（1）25=（11001）2=（31）8=（19）16（2）43=（101011）2=（53）8=（2B）16（3）56=（111000）2=（70）8=（38）16（4）（1001110）2、（116）8、（4E）16【题1-2】将下列二进制数转换为十进制数。

（1）10110001；（2）10101010；（3）11110001；（4）10001000 解：（1）10110001=177（2）10101010=170（3）11110001=241（4）10001000=136【题1-3】将下列十六进制数转换为十进制数。

（1）FF；（2）3FF；（3）AB；（4）13FF解：（1）（FF）16=255（2）（3FF）16=1023（3）（AB）16=171（4）（13FF）16=5119【题1-4】将下列十六进制数转换为二进制数。

（1）11；（2）9C；（3）B1；（4）AF解：（1）（11）16=（00010001）2（2）（9C）16=（10011100）2（3）（B1）16=（1011 0001）2（4）（AF）16=（10101111）2【题1-5】将下列二进制数转换为十进制数。

（1）1110.01；（2）1010.11；（3）1100.101；（4）1001.0101解：（1）（1110.01）2=14.25（2）（1010.11）2=10.75（3）（1001.0101）2=9.3125【题1-6】将下列十进制数转换为二进制数。

（1）20.7；（2）10.2；（3）5.8；（4）101.71解：（1）20.7=（10100.1011）2（2）10.2=（1010.0011）2（3）5.8=（101.1100）2（4）101.71=（1100101.1011）2【题1-7】写出下列二进制数的反码与补码（最高位为符号位）。

《数字电子技术基础》习题第一章第一章数字电子技术概述1．数字信号和模拟信号各有什么特点?描写脉冲波形有哪些主要参数2．和模拟电路相比，数字电路有哪些优点?3．在数字系统中为什么要采用二进制?它有何优点?4．数字电路和模拟电路的工作各有何特点?⒌把下列二进制数转换成十进制数：10010110 11010100 0101001 110110.111 101101.101⒍将下列数转换为十进制数：1101B 4FBH 110.11B⒎将下列数转换为二进制数：7.85D 3DF.2BH 256D⒐将下列数转换为十六进制数：256D 1101.11B 110.11B⒑将下列十进制数转换为对应的八进刺数：21 130 27 250 48 1012 95 100.625⒒分别用842lBCD码、余3码表示下列各数：(9.04)10 (263.27)10 (1101101)2 (3FF)16 (45.7)8⒓列出用BCD码代替二进制的优点⒔列出用BcD码代替二进制的主要缺点j⒕在数字系统的运算电路中使用BCD的主要缺点是什么⒖格雷码的另一个名字是什么⒗二极管电路及输入电压ui的波形如图1-1所示，试对应画出各输出电压的波形。

图1-1⒘半导体三极管的开、关条件是什么?饱和导通和截止时各有什么特点?和半导体二极管比较，它的主要优点是什么?⒙⒙判断图1-2所示各电路中三极管的工作状态，并计算输出电压u o的值。

图1-2⒚N沟造增强型MOS管的开、关条件是什么?导通和截止时各有什么特点?和P沟道增强型MOS管比较，两者的主要区别是什么?第二章第二章集成逻辑门电路⒈请举出生活中有关“与”、“或”、“非”的逻辑概念．并各举两个例子说明。

⒉如图2-1所示，是二极管门电路，请分析各电路的逻辑功能．并写出其表达式。

图2-1⒊电路如图2-2所示，写出输出L的表达式。

设电路中各元件参数满足使三极管处于饱和及截止的条件。

图2-2⒋TTL与非门典型电路中输出电路一般采用电路。

数字电⼦技术基础习题及答案数字电⼦技术基础试题⼀、填空题 : （每空1分，共10分） 1． (30.25) 10 = ( ) 2 = ( ) 16 。

2 . 逻辑函数L = + A+ B+ C +D = 。

3 . 三态门输出的三种状态分别为：、和。

4 . 主从型JK 触发器的特性⽅程 = 。

5 . ⽤4个触发器可以存储位⼆进制数。

6 . 存储容量为4K×8位的RAM 存储器，其地址线为条、数据线为条。

⼆、选择题： (选择⼀个正确的答案填⼊括号内，每题3分，共30分 ) 1.设图1中所有触发器的初始状态皆为0，找出图中触发器在时钟信号作⽤下,输出电压波形恒为0的是：（）图。

图 12.下列⼏种TTL 电路中，输出端可实现线与功能的电路是（）。

A 、或⾮门 B 、与⾮门C、异或门D、OC门3.对CMOS与⾮门电路，其多余输⼊端正确的处理⽅法是（）。

A、通过⼤电阻接地（>1.5KΩ）B、悬空C、通过⼩电阻接地（<1KΩ）D、通过电阻接V CC4.图2所⽰电路为由555定时器构成的（）。

A、施密特触发器B、多谐振荡器C、单稳态触发器D、T触发器5.请判断以下哪个电路不是时序逻辑电路（）。

图2A、计数器B、寄存器C、译码器D、触发器6．下列⼏种A/D转换器中，转换速度最快的是（）。

图2A、并⾏A/D转换器B、计数型A/D转换器C、逐次渐进型A/D转换器D、双积分A/D转换器7．某电路的输⼊波形 u I 和输出波形 u O 如图 3所⽰，则该电路为（）。

图3A、施密特触发器B、反相器C、单稳态触发器D、JK触发器8．要将⽅波脉冲的周期扩展10倍，可采⽤（）。

A、10级施密特触发器B、10位⼆进制计数器C、⼗进制计数器D、10位D/A转换器9、已知逻辑函数与其相等的函数为（）。

A、B、C、D、10、⼀个数据选择器的地址输⼊端有3个时，最多可以有（）个数据信号输出。

A、4B、6C、8D、16三、逻辑函数化简（每题5分，共10分）1、⽤代数法化简为最简与或式Y= A +2、⽤卡诺图法化简为最简或与式Y= + C +A D，约束条件：A C + A CD+AB=0四、分析下列电路。

第1章习题与参考答案【题1-1】将下列十进制数转换为二进制数、八进制数、十六进制数。

（1）25；（2）43；（3）56；（4）78解：（1）25=（11001）2=（31）8=（19）16（2）43=（101011）2=（53）8=（2B）16（3）56=（111000）2=（70）8=（38）16（4）（1001110）2、（116）8、（4E）16【题1-2】将下列二进制数转换为十进制数。

（1）10110001；（2）10101010；（3）11110001；（4）10001000 解：（1）10110001=177（2）10101010=170（3）11110001=241（4）10001000=136【题1-3】将下列十六进制数转换为十进制数。

（1）FF；（2）3FF；（3）AB；（4）13FF解：（1）（FF）16=255（2）（3FF）16=1023（3）（AB）16=171（4）（13FF）16=5119【题1-4】将下列十六进制数转换为二进制数。

（1）11；（2）9C；（3）B1；（4）AF解：（1）（11）16=（00010001）2（2）（9C）16=（10011100）2（3）（B1）16=（1011 0001）2（4）（AF）16=（10101111）2【题1-5】将下列二进制数转换为十进制数。

（1）1110.01；（2）1010.11；（3）1100.101；（4）1001.0101解：（1）（1110.01）2=14.25（2）（1010.11）2=10.75（3）（1001.0101）2=9.3125【题1-6】将下列十进制数转换为二进制数。

（1）20.7；（2）10.2；（3）5.8；（4）101.71解：（1）20.7=（10100.1011）2（2）10.2=（1010.0011）2（3）5.8=（101.1100）2（4）101.71=（1100101.1011）2【题1-7】写出下列二进制数的反码与补码（最高位为符号位）。

第1章习题与参考答案【题1-1】将下列十进制数转换为二进制数、八进制数、十六进制数。

（1）25；（2）43；（3）56；（4）78解：（1）25=（11001）2=（31）8=（19）16（2）43=（101011）2=（53）8=（2B）16（3）56=（111000）2=（70）8=（38）16（4）（1001110）2、（116）8、（4E）16【题1-2】将下列二进制数转换为十进制数。

（1）；（2）；（3）；（4）解：（1）=177（2）=170（3）=241（4）=136【题1-3】将下列十六进制数转换为十进制数。

（1）FF；（2）3FF；（3）AB；（4）13FF解：（1）（FF）16=255（2）（3FF）16=1023（3）（AB）16=171（4）（13FF）16=5119【题1-4】将下列十六进制数转换为二进制数。

（1）11；（2）9C；（3）B1；（4）AF解：（1）（11）16=（00010001）2（2）（9C）16=（）2（3）（B1）16=（1011 0001）2（4）（AF）16=（）2【题1-5】将下列二进制数转换为十进制数。

（1）；（2）；（3）；（4）解：（1）（）2=（2）（）2=（3）（）2=【题1-6】将下列十进制数转换为二进制数。

（1）；（2）；（3）；（4）解：（1）=（）2（2）=（）2（3）=（）2（4）=（）2【题1-7】写出下列二进制数的反码与补码（最高位为符号位）。

（1）01101100；（2）；（3）；（4）解：（1）01101100是正数，所以其反码、补码与原码相同，为01101100（2）反码为，补码为（3）反码为，补码为（4）反码为，补码为【题1-8】将下列自然二进制码转换成格雷码。

000；001；010；011；100；101；110；111解：格雷码：000、001、011、010、110、111、101、100【题1-9】将下列十进制数转换成BCD码。
