高中物理必修第3册第十三章 电磁感应与电磁波试卷测试卷(解析版)

高中物理必修第3册第十三章电磁感应与电磁波试卷专题练习（解析版）一、第十三章电磁感应与电磁波初步选择题易错题培优（难）1．如图所示，匀强磁场中有一圆形闭合线圈，线圈平面与磁感线平行，能使线圈中产生感应电流的应是下述运动中的哪一种（）A．线圈平面沿着与磁感线垂直的方向运动B．线圈平面沿着与磁感线平行的方向运动C．线圈绕着与磁场平行的直径ab旋转D．线圈绕着与磁场垂直的直径cd旋转【答案】D【解析】【分析】【详解】A．线圈平面沿着与磁感线垂直的方向运动时，磁通量始终为零，保持不变，线圈中没有感应电流产生；故A错误．B．线圈平面沿着与磁感线平行的方向运动时，磁通量始终为零，保持不变，线圈中没有感应电流产生；故B错误．C．线圈绕着与磁场平行的直径ab旋转时，磁通量始终为零，保持不变，线圈中没有感应电流产生；故C错误．D．线圈绕着与磁场垂直的直径cd旋转时，磁通量从无到有发生变化，线圈中有感应电流产生；故D正确．故选D．【点睛】感应电流产生的条件有两个：一是线圈要闭合；二是磁通量发生变化.2．如下左图所示，足够长的直线ab靠近通电螺线管，与螺线管平行．用磁传感器测量ab 上各点的磁感应强度B，在计算机屏幕上显示的大致图象是( )A．B．C．D．【答案】C【解析】试题分析：通电螺线管的磁场分布相当于条形磁铁，根据磁感线的疏密程度来确定磁感应强度的大小．解：通电螺线管的磁场分布相当于条形磁铁，因此根据磁感线的分布，再由磁感线的疏密程度来确定磁感应强度的大小可知，因为ab线段的长度大于通电螺线管的长度，由条形磁铁磁感线的分布，可知应该选C，如果ab线段的长度小于通电螺线管的长度，则应该选B．由于足够长的直线ab，故C选项正确，ABD错误；故选C点评：考查通电螺线管周围磁场的分布，及磁感线的疏密程度来确定磁感应强度的大小，本题较简单但会出错．3．如图所示为水平放置的两根等高固定长直导线的截面图，O点是两导线间距离的中点，a、b是过O点的竖直线上与O点距离相等的两点，两导线中通有大小相等、方向相反的恒定电流．下列说法正确的是( )A．两导线之间存在相互吸引的安培力B．O点的磁感应强度为零C．O点的磁感应强度方向竖直向下D．a、b两点的磁感应强度大小相等、方向相反【答案】C【解析】【分析】【详解】由图可知，两处电流的方向相反，所以它们之间存在相互排斥的作用力．故A错误．由安培定则可知，左侧的电流在O处产生的磁场方向竖直向下，右侧的电流在O处产生的磁场方向竖直向下，方向相同，所以合磁场的方向向下．故B错误，C正确．结合安培定则，分别作出两处电流在a、b两点的磁场方向如图，可知a、b两点的磁感应强度方向相同．故D错误．故选C.4．如图所示，三根完全相同的通电直导线a、b、c平行固定，三根导线截面的连线构成一等边三角形，O点为三角形的中心，整个空间有磁感应强度大小为B、方向平行于等边三角形所在平面且垂直bc边指向a的匀强磁场。

高中物理必修第3册第十三章 电磁感应与电磁波试卷测试卷（含答案解析）一、第十三章 电磁感应与电磁波初步选择题易错题培优（难）1．如图所示，三根相互平行的固定长直导线1L 、2L 和3L 垂直纸面如图放置，与坐标原点分别位于边长为a 的正方形的四个点上， 1L 与2L 中的电流均为I ，方向均垂直于纸面向外， 3L 中的电流为2I ，方向垂直纸面向里（已知电流为I 的长直导线产生的磁场中，距导线r 处的磁感应强度kI B r（其中k 为常数）．某时刻有一质子（电量为e ）正好沿与x 轴正方向成45°斜向上经过原点O ，速度大小为v ，则质子此时所受磁场力为( )A ．方向垂直纸面向里，大小为23kIve B ．方向垂直纸面向外，大小为322kIve a C ．方向垂直纸面向里，大小为32kIve a D ．方向垂直纸面向外，大小为23kIve 【答案】B【解析】【详解】 根据安培定则，作出三根导线分别在O 点的磁场方向，如图：由题意知，L 1在O 点产生的磁感应强度大小为B 1＝ kIa，L 2在O 点产生的磁感应强度大小为B2＝2kIa，L 3在O点产生的磁感应强度大小为B3＝2kIa，先将B2正交分解，则沿x轴负方向的分量为B2x＝2kIasin45°＝2kIa，同理沿y轴负方向的分量为B2y＝2kIasin45°＝2kIa，故x轴方向的合磁感应强度为B x＝B1+B2x＝32kIa，y轴方向的合磁感应强度为B y＝B3−B2y＝32kIa，故最终的合磁感应强度的大小为22322x ykIB B Ba＝＝，方向为tanα＝yxBB＝1，则α=45°，如图：故某时刻有一质子（电量为e）正好沿与x轴正方向成45°斜向上经过原点O，由左手定则可知，洛伦兹力的方向为垂直纸面向外，大小为f＝eBv＝322kIvea，故B正确; 故选B．【点睛】磁感应强度为矢量，合成时要用平行四边形定则，因此要正确根据安培定则判断导线周围磁场方向是解题的前提.2．为了解释地球的磁性，19世纪安培假设：地球的磁场是由绕过地心的轴的环形电流I引起的．在下列四个图中，正确表示安培假设中环形电流方向的是（）A．B． C．D．【答案】B【解析】【分析】 要知道环形电流的方向首先要知道地磁场的分布情况：地磁的南极在地理北极的附近，故右手的拇指必需指向南方，然后根据安培定则四指弯曲的方向是电流流动的方向从而判定环形电流的方向．【详解】地磁的南极在地理北极的附近，故在用安培定则判定环形电流的方向时右手的拇指必需指向南方；而根据安培定则：拇指与四指垂直，而四指弯曲的方向就是电流流动的方向，故四指的方向应该向西．故B 正确．【点睛】主要考查安培定则和地磁场分布，掌握安培定则和地磁场的分布情况是解决此题的关键所在．另外要掌握此类题目一定要乐于伸手判定．3．在直角三角形PQS 中，∠S=30°，O 为PS 的中点，四根长度均为L 的直导线均垂直于纸面并分别固定于P 、Q 、S 、O 点。

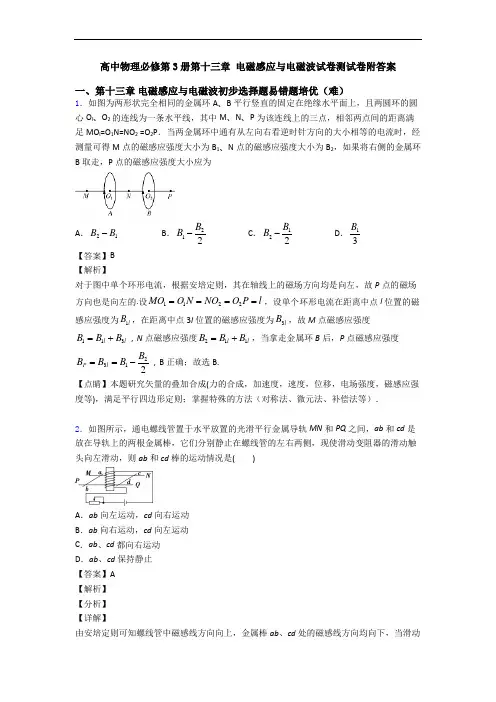

高中物理必修第3册第十三章 电磁感应与电磁波试卷测试卷附答案一、第十三章 电磁感应与电磁波初步选择题易错题培优（难）1．如图为两形状完全相同的金属环A 、B 平行竖直的固定在绝缘水平面上，且两圆环的圆心O l 、O 2的连线为一条水平线，其中M 、N 、P 为该连线上的三点，相邻两点间的距离满足MO l =O 1N=NO 2 =O 2P ．当两金属环中通有从左向右看逆时针方向的大小相等的电流时，经测量可得M 点的磁感应强度大小为B 1、N 点的磁感应强度大小为B 2，如果将右侧的金属环B 取走，P 点的磁感应强度大小应为A ．21B B -B ．212B B -C ．122B B -D ．13B 【答案】B【解析】 对于图中单个环形电流，根据安培定则，其在轴线上的磁场方向均是向左，故P 点的磁场方向也是向左的.设1122MO O N NO O P l ====，设单个环形电流在距离中点l 位置的磁感应强度为1l B ，在距离中点3l 位置的磁感应强度为3l B ，故M 点磁感应强度113l l B B B =+，N 点磁感应强度211l l B B B =+，当拿走金属环B 后，P 点磁感应强度2312P l B B B B ==-，B 正确；故选B. 【点睛】本题研究矢量的叠加合成(力的合成，加速度，速度，位移，电场强度，磁感应强度等)，满足平行四边形定则；掌握特殊的方法（对称法、微元法、补偿法等）．2．如图所示，通电螺线管置于水平放置的光滑平行金属导轨MN 和PQ 之间，ab 和cd 是放在导轨上的两根金属棒，它们分别静止在螺线管的左右两侧，现使滑动变阻器的滑动触头向左滑动，则ab 和cd 棒的运动情况是( )A ．ab 向左运动，cd 向右运动B ．ab 向右运动，cd 向左运动C ．ab 、cd 都向右运动D ．ab 、cd 保持静止【答案】A【解析】【分析】【详解】由安培定则可知螺线管中磁感线方向向上，金属棒ab 、cd 处的磁感线方向均向下，当滑动触头向左滑动时，螺线管中电流增大，因此磁场变强，即磁感应强度变大，回路中的磁通量增大，由楞次定律知，感应电流方向为a→c→d→b→a，由左手定则知ab受安培力方向向左，cd受安培力方向向右，故ab向左运动，cd向右运动；A. ab向左运动，cd向右运动，与结果一致，故A正确；B. ab向右运动，cd向左运动，与结果不一致，故B错误；C. ab、cd都向右运动，与结果不一致，故C错误；D. ab、cd保持静止，与结果不一致，故D错误；3．如图所示为六根与水平面平行的导线的横截面示意图，导线分布在正六边形的六个角，B，则正六边导线所通电流方向已在图中标出。

高中物理必修第3册第十三章 电磁感应与电磁波测试卷测试卷 （word 版，含解析）一、第十三章 电磁感应与电磁波初步选择题易错题培优（难）1．如图甲，一电流强度为I 的通电直导线在其中垂线上A 点处的磁感应强度B∝，式中r 是A 点到直导线的距离．在图乙中是一电流强度为I 的通电圆环，O 是圆环的圆心，圆环的半径为R ，B 是圆环轴线上的一点，OB 间的距离是r 0，请你猜测B 点处的磁感应强度是( )A ．220R I B r ∝ B ．()32220IB Rr ∝+ C ．()232220R IB R r∝+D ．()2032220r I B R r ∝+【答案】C【解析】 因一电流强度为I 的通电直导线在其中垂线上A 点处的磁感应强度B ∝ Ir，设比例系数为k ，得：B=K I r ，其中 I r的单位A/m ；220R I r 的单位为A ，当r 0为零时，O 点的磁场强度变为无穷大了，不符合实际，选项A 错误．()32220IR r + 的单位为A/m 3，单位不相符，选项B 错误，()232220R IRr +的单位为A/m ，单位相符；当r 0为零时，也符合实际，选项C 正确．()2032220r I R r + 的单位为A/m ，单位相符；但当r 0为零时，O 点的磁场强度变为零了，不符合实际，选项D 错误；故选C ．点睛：本题关键是结合量纲和特殊值进行判断，是解决物理问题的常见方法，同时要注意排除法的应用，有时能事半功倍．2．为了解释地球的磁性，19世纪安培假设：地球的磁场是由绕过地心的轴的环形电流I引起的．在下列四个图中，正确表示安培假设中环形电流方向的是（）A．B． C．D．【答案】B【解析】【分析】要知道环形电流的方向首先要知道地磁场的分布情况：地磁的南极在地理北极的附近，故右手的拇指必需指向南方，然后根据安培定则四指弯曲的方向是电流流动的方向从而判定环形电流的方向．【详解】地磁的南极在地理北极的附近，故在用安培定则判定环形电流的方向时右手的拇指必需指向南方；而根据安培定则：拇指与四指垂直，而四指弯曲的方向就是电流流动的方向，故四指的方向应该向西．故B正确．【点睛】主要考查安培定则和地磁场分布，掌握安培定则和地磁场的分布情况是解决此题的关键所在．另外要掌握此类题目一定要乐于伸手判定．3．如图所示，绕在铁芯上的线圈与电源、滑动变阻器和电键组成闭合回路，在铁芯的右端套有一个表面绝缘的铜环a，下列各种情况中铜环a中没有感应电流的是（）A．将电键突然断开的瞬间B．线圈中通以恒定的电流C．通电时，使滑动变阻器的滑片P做加速移动D．通电时，使滑动变阻器的滑片P做匀速移动【答案】B【解析】【详解】A.将电键突然断开的瞬间，线圈产生的磁场从有到无消失，穿过铜环a的磁通量减小，产生感应电流，故A不符合题意；B.线圈中通以恒定的电流时，线圈产生稳恒的磁场，穿过铜环a的磁通量不变，没有感应电流产生，故B符合题意；C.通电时，使变阻器的滑片P作加速滑动时，变阻器接入电路的电阻变化，回路中电流变化，线圈产生的磁场变化，穿过铜环a磁通量变化，产生感应电流，故C不符合题意；D.通电时，使变阻器的滑片P作匀速滑动时，变阻器接入电路的电阻减小，回路中电流增大，线圈产生的磁场增强，穿过铜环a磁通量增大，产生感应电流，故D不符合题意；4．当导线中分别通以图示方向的电流，小磁针静止时北极指向读者的是（）A．B．C．D．【答案】C【解析】【分析】【详解】A、通电直导线电流从左向右，根据右手螺旋定则，则有小磁针所处的位置磁场方向垂直纸面向里，所以小磁针静止时北极背离读者，故A错误；B、如图所示，根据右手螺旋定则，磁场的方向逆时针（从上向下看），因此小磁针静止时北极背离读者，故B错误；C、环形导线的电流方向如图所示，根据右手螺旋定则，则有小磁针所处的位置磁场方向垂直纸面向外，所以小磁针静止时北极指向读者，故C正确；D、根据右手螺旋定则，结合电流的方向，则通电螺线管的内部磁场方向，由右向左，则小磁针的静止时北极指向左，故D错误；5．正三角形ABC在纸面内，在顶点B、C处分别有垂直纸面的长直导线，通有方向如图所示、大小相等的电流，正方形abcd也在纸面内，A点为正方形对角线的交点，ac连线与BC平行，要使A点处的磁感应强度为零，可行的措施是A．在a点加一个垂直纸面的通电长直导线，电流方向垂直纸面向外B．在b点加一个垂直纸面的通电长直导线，电流方向垂直纸面向里C．在c点加一个垂直纸面的通电长直导线，电流方向垂直纸面向外D．在d点加一个垂直纸面的通电长直导线，电流方向垂直纸面向里【答案】A【解析】【详解】由图可知，B导线中方向向里，C导线中方向向外，根据安培定则知两导线在a点处的磁'=．如图所示：感应强度方向夹角为120°，合磁感应强度B B要使A点处的磁感应强度为零，则：A.在a点加一个垂直纸面的通电长直导线，电流方向垂直纸面向外，根据安培定则可知a 在A点产生的磁场方向向上，A点处的磁感应强度可能为零，故A正确；B.在b点加一个垂直纸面的通电长直导线，电流方向垂直纸面向里，根据安培定则可知b 在A点产生的磁场方向向左，A点处的磁感应强度不可能为零，故B错误；C.在c点加一个垂直纸面的通电长直导线，电流方向垂直纸面向外，根据安培定则可知c 在A点产生的磁场方向向下，A点处的磁感应强度不可能为零，故C错误；D.在d点加一个垂直纸面的通电长直导线，电流方向垂直纸面向里，根据安培定则可知b 在A点产生的磁场方向向右，A点处的磁感应强度不可能为零，故D错误。

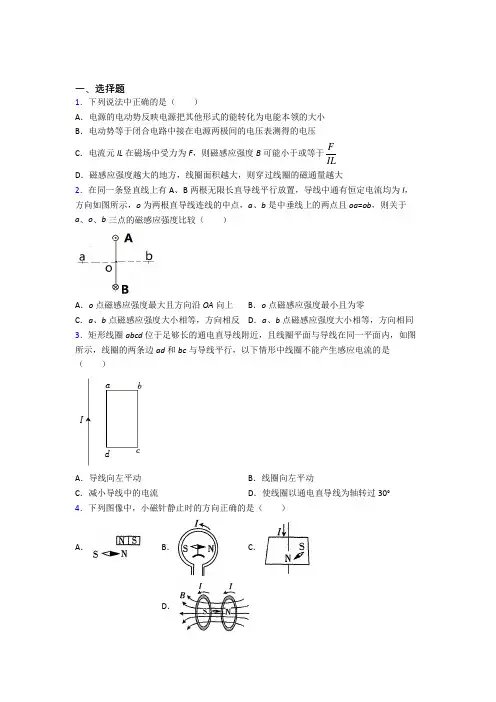

一、选择题1．下列说法中正确的是（）A．电源的电动势反映电源把其他形式的能转化为电能本领的大小B．电动势等于闭合电路中接在电源两极间的电压表测得的电压C．电流元IL在磁场中受力为F，则磁感应强度B可能小于或等于F ILD．磁感应强度越大的地方，线圈面积越大，则穿过线圈的磁通量越大2．在同一条竖直线上有A、B两根无限长直导线平行放置，导线中通有恒定电流均为I，方向如图所示，o为两根直导线连线的中点，a、b是中垂线上的两点且oa=ob，则关于a、o、b三点的磁感应强度比较（）A．o点磁感应强度最大且方向沿OA向上B．o点磁感应强度最小且为零C．a、b点磁感应强度大小相等，方向相反D．a、b点磁感应强度大小相等，方向相同3．矩形线圈abcd位于足够长的通电直导线附近，且线圈平面与导线在同一平面内，如图所示，线圈的两条边ad和bc与导线平行，以下情形中线圈不能产生感应电流的是（）A．导线向左平动B．线圈向左平动C．减小导线中的电流D．使线圈以通电直导线为轴转过30°4．下列图像中，小磁针静止时的方向正确的是（）A．B．C．D．5．如图，纸面内有两条互相垂直的长直绝缘导线12L L 、，1L 中的电流方向向左，2L 中的电流方向向上；1L 的正上方有a b 、两点，它们关于2L 对称。

整个系统处于匀强外磁场中，外磁场的磁感应强度大小为0B ，方向垂直于纸面向外。

已知a b 、两点的磁感应强度大小分别为013B 和012B ，方向也垂直于纸面向外，则（ ）A ．流经1L 的电流在a 点产生的磁感应强度大小为0112B B ．流经1L 的电流在b 点产生的磁感应强度大小为0712B C ．流经2L 的电流在b 点产生的磁感应强度大小为013B D ．流经2L 的电流在a 点产生的磁感应强度大小为0712B 6．如图所示，在通电螺线管附近放置四枚小磁针a 、b 、c 、d ，小磁针静止时，指向正确的是（涂黑的一端为N 极）（ ）A ．aB ．bC ．cD ．d7．如图所示，下列说法正确的是（ ）A ．线圈中有感应电流，电压表有示数B ．线圈中有感应电流，电压表没有示数C ．线圈中无感应电流，电压表有示数D ．线圈中无感应电流，电压表没有示数8．1831年8月29日，法拉第经历近十年的研究终于在一次实验中发现了电磁感应现象：把两个线圈绕在同一个铁环上（如图），一个线圈接到电源上，另一个线圈接入“电流表”，在给一个线圈通电或断电的瞬间，另一个线圈中也出现了电流。

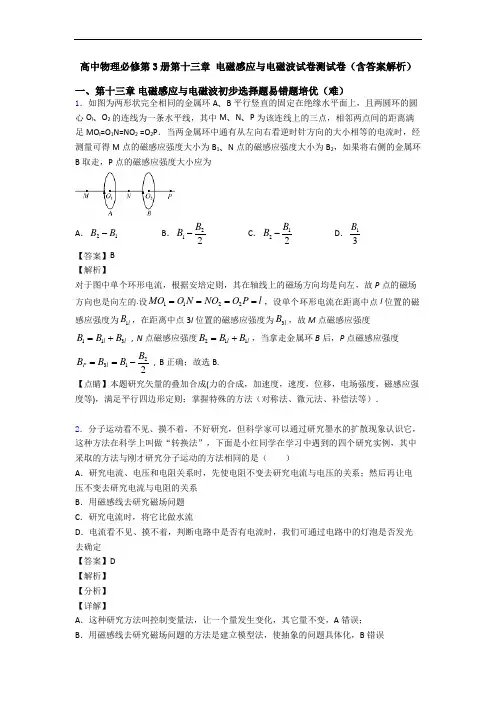

高中物理必修第3册第十三章 电磁感应与电磁波试卷测试卷（含答案解析）一、第十三章 电磁感应与电磁波初步选择题易错题培优（难）1．如图为两形状完全相同的金属环A 、B 平行竖直的固定在绝缘水平面上，且两圆环的圆心O l 、O 2的连线为一条水平线，其中M 、N 、P 为该连线上的三点，相邻两点间的距离满足MO l =O 1N=NO 2 =O 2P ．当两金属环中通有从左向右看逆时针方向的大小相等的电流时，经测量可得M 点的磁感应强度大小为B 1、N 点的磁感应强度大小为B 2，如果将右侧的金属环B 取走，P 点的磁感应强度大小应为A ．21B B - B ．212B B -C ．122B B -D ．13B 【答案】B 【解析】对于图中单个环形电流，根据安培定则，其在轴线上的磁场方向均是向左，故P 点的磁场方向也是向左的.设1122MO O N NO O P l ====，设单个环形电流在距离中点l 位置的磁感应强度为1l B ，在距离中点3l 位置的磁感应强度为3l B ，故M 点磁感应强度113l l B B B =+，N 点磁感应强度211l l B B B =+，当拿走金属环B 后，P 点磁感应强度2312P l B B B B ==-，B 正确；故选B. 【点睛】本题研究矢量的叠加合成(力的合成，加速度，速度，位移，电场强度，磁感应强度等)，满足平行四边形定则；掌握特殊的方法（对称法、微元法、补偿法等）．2．分子运动看不见、摸不着，不好研究，但科学家可以通过研究墨水的扩散现象认识它，这种方法在科学上叫做“转换法”，下面是小红同学在学习中遇到的四个研究实例，其中采取的方法与刚才研究分子运动的方法相同的是（ ）A ．研究电流、电压和电阻关系时，先使电阻不变去研究电流与电压的关系；然后再让电压不变去研究电流与电阻的关系B ．用磁感线去研究磁场问题C ．研究电流时，将它比做水流D ．电流看不见、摸不着，判断电路中是否有电流时，我们可通过电路中的灯泡是否发光去确定 【答案】D 【解析】 【分析】 【详解】A ．这种研究方法叫控制变量法，让一个量发生变化，其它量不变，A 错误；B ．用磁感线去研究磁场问题的方法是建立模型法，使抽象的问题具体化，B 错误C ．将电流比做水流，这是类比法，C 错误D ．判断电路中是否有电流时，我们可通过电路中的灯泡是否发光去确定，即将电流的有无转化为灯泡是否发光，故是转化法，D 正确。

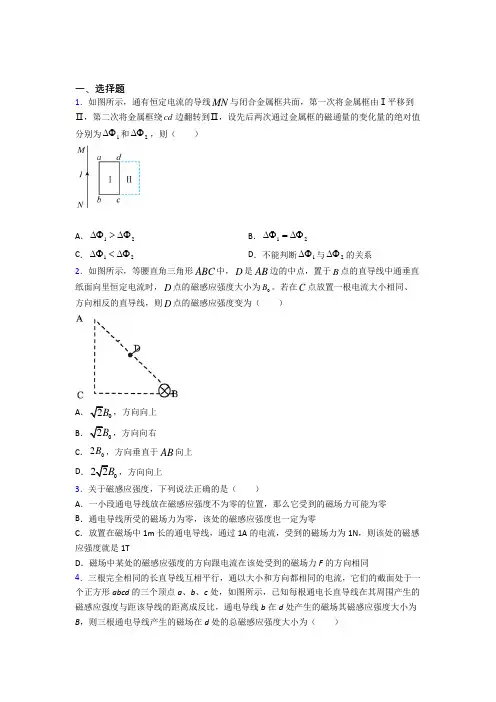

一、选择题1．如图所示，通有恒定电流的导线MN 与闭合金属框共面，第一次将金属框由Ⅰ平移到Ⅱ，第二次将金属框绕cd 边翻转到Ⅱ，设先后两次通过金属框的磁通量的变化量的绝对值分别为1∆Φ和2∆Φ，则（ ）A ．12∆Φ>∆ΦB ．12∆Φ=∆ΦC ．12∆Φ<∆ΦD ．不能判断1∆Φ与2∆Φ的关系 2．如图所示，等腰直角三角形ABC 中，D 是AB 边的中点，置于B 点的直导线中通垂直纸面向里恒定电流时，D 点的磁感应强度大小为0B 。

若在C 点放置一根电流大小相同、方向相反的直导线，则D 点的磁感应强度变为（ ）A 02B ，方向向上B 02B ，方向向右C ．02B ，方向垂直于AB 向上D ．022B ，方向向上3．关于磁感应强度，下列说法正确的是（ ）A ．一小段通电导线放在磁感应强度不为零的位置，那么它受到的磁场力可能为零B ．通电导线所受的磁场力为零，该处的磁感应强度也一定为零C ．放置在磁场中1m 长的通电导线，通过1A 的电流，受到的磁场力为1N ，则该处的磁感应强度就是1TD ．磁场中某处的磁感应强度的方向跟电流在该处受到的磁场力F 的方向相同 4．三根完全相同的长直导线互相平行，通以大小和方向都相同的电流，它们的截面处于一个正方形abcd 的三个顶点a 、b 、c 处，如图所示，已知每根通电长直导线在其周围产生的磁感应强度与距该导线的距离成反比，通电导线b 在d 处产生的磁场其磁感应强度大小为B ，则三根通电导线产生的磁场在d 处的总磁感应强度大小为（ ）A．2B B．3B C．2.1B D．3.8B5．电磁波谱家族有众多的成员。

关于电磁波的应用，下列说法不正确的是（）A．电磁炉是利用电磁波来工作的B．微波炉是利用电磁波的能量来快速煮熟食物的C．雷达是利用电磁波的反射来侦测目标的D．夜视仪是利用红外线来帮助人们在夜间看见物体的6．如图为三根通电平行直导线的断面图，若它们的电流大小都相同，且AB AC AD==，则A点的磁感应强度的方向是（）A．垂直纸面指向纸外B．垂直纸面指向纸里C．沿纸面由A指向B D．沿纸面由A指向D7．如题图所示，为某种用来束缚原子的磁场的磁感线分布情况，以O点（图中白点）为坐标原点，沿Z轴正方向磁感应强度B大小的变化最有可能为（）A．B．C．D．8．磁场具有能量，磁场中单位体积内所具有的磁场能量叫磁场的能量密度，用符号ω表示，其表达式为ω＝σB2，式中B为磁感应强度，在空气中σ为一常量。

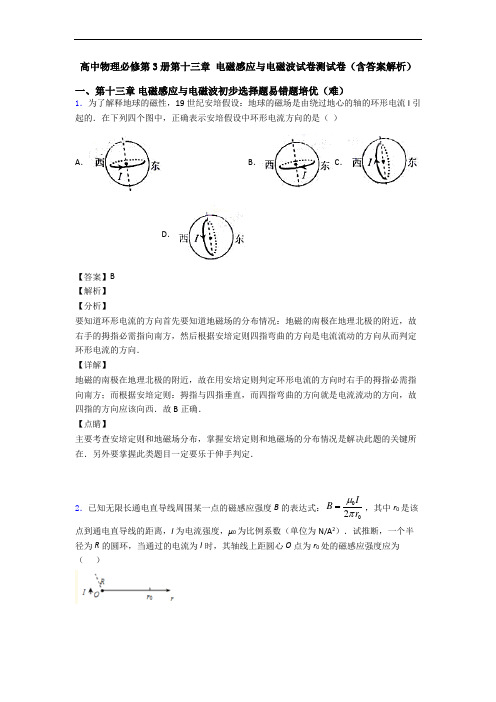

高中物理必修第3册第十三章 电磁感应与电磁波试卷测试卷（含答案解析）一、第十三章 电磁感应与电磁波初步选择题易错题培优（难）1．为了解释地球的磁性，19世纪安培假设：地球的磁场是由绕过地心的轴的环形电流I 引起的．在下列四个图中，正确表示安培假设中环形电流方向的是（ ）A ．B ．C ．D ．【答案】B 【解析】 【分析】要知道环形电流的方向首先要知道地磁场的分布情况：地磁的南极在地理北极的附近，故右手的拇指必需指向南方，然后根据安培定则四指弯曲的方向是电流流动的方向从而判定环形电流的方向． 【详解】地磁的南极在地理北极的附近，故在用安培定则判定环形电流的方向时右手的拇指必需指向南方；而根据安培定则：拇指与四指垂直，而四指弯曲的方向就是电流流动的方向，故四指的方向应该向西．故B 正确． 【点睛】主要考查安培定则和地磁场分布，掌握安培定则和地磁场的分布情况是解决此题的关键所在．另外要掌握此类题目一定要乐于伸手判定．2．已知无限长通电直导线周围某一点的磁感应强度B 的表达式：002IB r μπ=，其中r 0是该点到通电直导线的距离，I 为电流强度，μ0为比例系数（单位为N/A 2）．试推断，一个半径为R 的圆环，当通过的电流为I 时，其轴线上距圆心O 点为r 0处的磁感应强度应为（ ）A ．()2032222r I R r+ B ．()032222IRR rμ+C ．()2032222IR R rμ+ D ．()20032222r IR rμ+【答案】C 【解析】 根据，002IB r μπ=,μ0单位为：T•m/A ； A 、等式右边单位：23m A=A/m m ，左边单位为T ，不同，故A 错误；B 、等式右边单位：3(T m/A)m A=T/m m⋅⋅，左边单位为T ，不同，故B 错误；C 、等式右边单位：23(T m/A)m A=T m⋅⋅，左边单位为T ，相同，故C 正确；D 、等式右边单位23(T m/A)m A=T m ⋅⋅，左边单位为T ，相同，但当r 0=0时B =0，显然不合实际，故D 错误；故选C.【点睛】本题要采用量纲和特殊值的方法进行判断，即先根据单位判断，再结合r 0取最小值进行分析.结合量纲和特殊值进行判断是解决物理问题的常见方法.3．如图所示，绕在铁芯上的线圈与电源、滑动变阻器和电键组成闭合回路，在铁芯的右端套有一个表面绝缘的铜环a ，下列各种情况中铜环a 中没有感应电流的是（ ）A ．将电键突然断开的瞬间B ．线圈中通以恒定的电流C ．通电时，使滑动变阻器的滑片P 做加速移动D ．通电时，使滑动变阻器的滑片P 做匀速移动 【答案】B 【解析】 【详解】A.将电键突然断开的瞬间，线圈产生的磁场从有到无消失，穿过铜环a 的磁通量减小，产生感应电流，故A 不符合题意；B.线圈中通以恒定的电流时，线圈产生稳恒的磁场，穿过铜环a的磁通量不变，没有感应电流产生，故B符合题意；C.通电时，使变阻器的滑片P作加速滑动时，变阻器接入电路的电阻变化，回路中电流变化，线圈产生的磁场变化，穿过铜环a磁通量变化，产生感应电流，故C不符合题意；D.通电时，使变阻器的滑片P作匀速滑动时，变阻器接入电路的电阻减小，回路中电流增大，线圈产生的磁场增强，穿过铜环a磁通量增大，产生感应电流，故D不符合题意；4．如图所示，真空中两个等量异种点电荷＋q(q＞0)和-q以相同角速度绕O点在纸面中沿逆时针方向匀速转动，O点离＋q较近，则( )A．O点的磁感应强度方向始终垂直纸面向外B．O点的磁感应强度方向始终垂直纸面向里C．O点的磁感应强度方向随时间周期性变化D．O点的磁感应强度大小随时间周期性变化【答案】A【解析】【详解】点电荷＋q绕O点匀速转动，相当于逆时针方向的环形电流，由安培定则可知，在O点产生磁场的磁感应强度方向垂直纸面向外；点电荷－q绕O点匀速转动，相当于顺时针方向的环形电流，由安培定则可知，在O点产生磁场的磁感应强度方向垂直纸面向里．因＋q 离O点近，＋q在O点激发的磁场的磁感应强度较强，故合磁场的磁感应强度方向垂直纸面向外，选项A正确，B、C错误；由于＋q和－q离O点的距离始终保持不变，则等效电流在该点产生的磁感应强度大小不变，合磁场的磁感应强度大小保持不变，选项D错误．5．2019年被称为5G元年，这一年全球很多国家开通了5G网络。

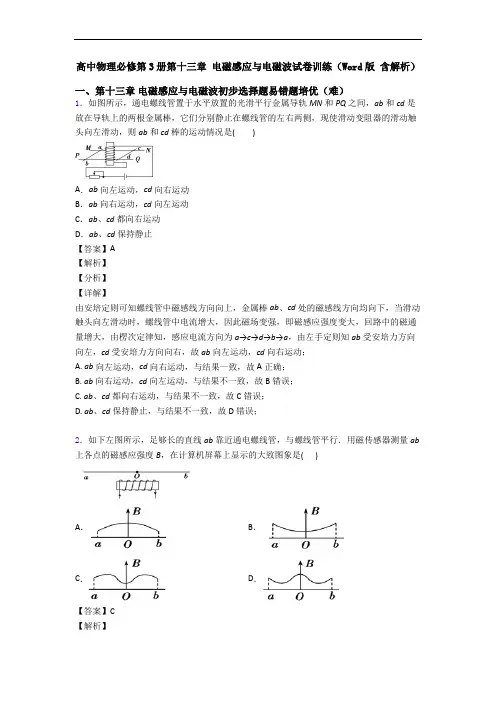

高中物理必修第3册第十三章电磁感应与电磁波试卷训练（Word版含解析）一、第十三章电磁感应与电磁波初步选择题易错题培优（难）1．如图所示，通电螺线管置于水平放置的光滑平行金属导轨MN和PQ之间，ab和cd是放在导轨上的两根金属棒，它们分别静止在螺线管的左右两侧，现使滑动变阻器的滑动触头向左滑动，则ab和cd棒的运动情况是()A．ab向左运动，cd向右运动B．ab向右运动，cd向左运动C．ab、cd都向右运动D．ab、cd保持静止【答案】A【解析】【分析】【详解】由安培定则可知螺线管中磁感线方向向上，金属棒ab、cd处的磁感线方向均向下，当滑动触头向左滑动时，螺线管中电流增大，因此磁场变强，即磁感应强度变大，回路中的磁通量增大，由楞次定律知，感应电流方向为a→c→d→b→a，由左手定则知ab受安培力方向向左，cd受安培力方向向右，故ab向左运动，cd向右运动；A. ab向左运动，cd向右运动，与结果一致，故A正确；B. ab向右运动，cd向左运动，与结果不一致，故B错误；C. ab、cd都向右运动，与结果不一致，故C错误；D. ab、cd保持静止，与结果不一致，故D错误；2．如下左图所示，足够长的直线ab靠近通电螺线管，与螺线管平行．用磁传感器测量ab 上各点的磁感应强度B，在计算机屏幕上显示的大致图象是( )A．B．C．D．【答案】C【解析】试题分析：通电螺线管的磁场分布相当于条形磁铁，根据磁感线的疏密程度来确定磁感应强度的大小．解：通电螺线管的磁场分布相当于条形磁铁，因此根据磁感线的分布，再由磁感线的疏密程度来确定磁感应强度的大小可知，因为ab线段的长度大于通电螺线管的长度，由条形磁铁磁感线的分布，可知应该选C，如果ab线段的长度小于通电螺线管的长度，则应该选B．由于足够长的直线ab，故C选项正确，ABD错误；故选C点评：考查通电螺线管周围磁场的分布，及磁感线的疏密程度来确定磁感应强度的大小，本题较简单但会出错．3．如图，在直角三角形ACD区域的C、D两点分别固定着两根垂直纸面的长直导线，导线中通有大小相等、方向相反的恒定电流，∠A=90︒，∠C=30︒，E是CD边的中点，此时E 点的磁感应强度大小为B，若仅将D处的导线平移至A处，则E点的磁感应强度（）A．大小仍为B,方向垂直于AC向上B．大小为32B，方向垂直于AC向下C．大小为32B，方向垂直于AC向上D3，方向垂直于AC向下【答案】B【解析】【分析】【详解】根据对称性C、D两点分别固定着两根垂直纸面的长直导线在E点产生的磁感应强度02B B =由几何关系可知 AE =CE =DE所以若仅将D 处的导线平移至A 处在E 处产生的磁感应强度仍为B 0，如图所示仅将D 处的导线平移至A 处，则E 点的磁感应强度为032cos30B B B '=︒=方向垂直于AC 向下。

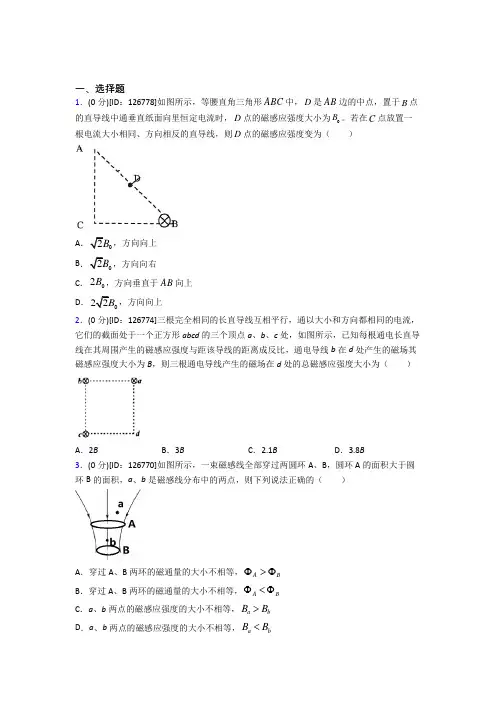

一、选择题1．(0分)[ID ：126778]如图所示，等腰直角三角形ABC 中，D 是AB 边的中点，置于B 点的直导线中通垂直纸面向里恒定电流时，D 点的磁感应强度大小为0B 。

若在C 点放置一根电流大小相同、方向相反的直导线，则D 点的磁感应强度变为（ ）A ．02B ，方向向上B ．02B ，方向向右C ．02B ，方向垂直于AB 向上D ．022B ，方向向上2．(0分)[ID ：126774]三根完全相同的长直导线互相平行，通以大小和方向都相同的电流，它们的截面处于一个正方形abcd 的三个顶点a 、b 、c 处，如图所示，已知每根通电长直导线在其周围产生的磁感应强度与距该导线的距离成反比，通电导线b 在d 处产生的磁场其磁感应强度大小为B ，则三根通电导线产生的磁场在d 处的总磁感应强度大小为（ ）A ．2B B ．3BC ．2.1BD ．3.8B3．(0分)[ID ：126770]如图所示，一束磁感线全部穿过两圆环A 、B ，圆环A 的面积大于圆环B 的面积，a 、b 是磁感线分布中的两点，则下列说法正确的（ ）A ．穿过A 、B 两环的磁通量的大小不相等，A B Φ>ΦB ．穿过A 、B 两环的磁通量的大小不相等，A B Φ<ΦC ．a 、b 两点的磁感应强度的大小不相等，a b B B >D ．a 、b 两点的磁感应强度的大小不相等，a b B B <4．(0分)[ID：126756]下列关于物理史实正确的是（）A．安培建立了场的概念并引入电场线和磁感线来形象直观描述电场和磁场B．法拉第发现了电流的磁效应并建立了右手螺旋定则来判断电流周围磁场的方向C．奥斯特发现了电流的磁效应，首先建立了电和磁的联系D．奥斯特建立了安培定则来判断电流周围的磁场，同时提出了分子电流假说将磁体的磁场和电流的磁场归于相同本质——电荷的运动5．(0分)[ID：126754]如图所示，线圈两端接在电流表上组成闭合电路．在下列情况中，电流表指针不发生偏转的是（）A．线圈不动，磁铁插入线圈B．线圈不动，磁铁从线圈中拔出C．磁铁不动，线圈上、下移动D．磁铁插在线圈内不动6．(0分)[ID：126753]关于磁通量，下列说法正确的是（）A．磁通量不仅有大小而且有方向，所以是矢量B．磁感应强度越大，磁通量越大C．通过某一平面的磁通量为零，该处磁感应强度不一定为零D．磁通量就是磁感应强度7．(0分)[ID：126739]1831年8月29日，法拉第经历近十年的研究终于在一次实验中发现了电磁感应现象：把两个线圈绕在同一个铁环上（如图），一个线圈接到电源上，另一个线圈接入“电流表”，在给一个线圈通电或断电的瞬间，另一个线圈中也出现了电流。

一、选择题1．如图是漏电保护器的部分电路图，由金属环，线圈，控制器组成，其工作原理是控制器探测到线圈中有电流时会把入户线断开，即称电路跳闸，下列有关漏电保护器的说法正确的是（）A．当接负载的电线中电流均匀变化时，绕在铁芯上的线圈中有稳定的电流B．当接负载的电线短路或电流超过额定值时，漏电保护器会发出信号使电路跳闸C．只有当接负载的电线漏电时，绕在铁芯上的线圈中才会有电流通过D．当接负载的电线中电流不稳定时，漏电保护器会发出信号使电路跳闸2．下列图像中，小磁针静止时的方向正确的是（）A．B．C．D．3．某同学为检验某空间有无电场或者磁场存在，想到的以下方法中不可行的是（）A．在该空间内引入检验电荷，如果电荷受到静电力作用说明此空间存在电场B．在该空间内引入检验电荷，如果电荷没有受到静电力作用说明此空间不存在电场C．在该空间内引入“检验电流”，如果通电导线受到磁场力作用说明此空间存在磁场D．在该空间内引入“检验电流”，如果通电导线没有受到磁场力作用说明此空间不存在磁场4．下列说法不符合物理学史的是（）A．法拉第发现了电磁感应现象，并提出了“场”的概念B．库仑发现了库仑定律，并用扭秤测出了静电力常量的数值C．通电螺线管的磁场和条形磁铁的磁场相似，安培受此启发，提出了分子电流假说D．奥斯特发现了电流的磁效应，揭示了电和磁之间存在联系5．如图所示，线圈两端接在电流表上组成闭合电路．在下列情况中，电流表指针不发生偏转的是（）A．线圈不动，磁铁插入线圈B．线圈不动，磁铁从线圈中拔出C．磁铁不动，线圈上、下移动D．磁铁插在线圈内不动6．磁场具有能量，磁场中单位体积内所具有的磁场能量叫磁场的能量密度，用符号ω表示，其表达式为ω＝σB2，式中B为磁感应强度，在空气中σ为一常量。

小明同学通过实验测量一条形磁铁N极端面附近的磁感应强度B的大小，他用一块与磁铁端面等大的铁片吸在磁铁上，然后用力缓慢拉开一段微小距离L，如图所示，他测出磁铁端面的面积为S，用力传感器测得拉力F的大小，已知拉力F做的功等于间隙中磁场的能量，则条形磁铁端面附近磁感应强度B的大小可表示为（）A．FLσB．FSσC．FLσD．FSσ7．在闭合铁芯上绕有一组线圈，线圈与滑动变阻器、电源构成闭合电路，假定线圈产生的磁感线全部集中在铁芯内，a、b、c三个闭合金属圆环的位置如图所示．当滑动变阻器的滑片滑动时，能产生感应电流的圆环是()A．a、bB．b、cC．a、cD．a、b、c8．有一小段通电导线，长为1cm，导线中电流为5A，把它置于磁场中某点，受到的磁场力为0.1N，则该点的磁感应强度B一定是（）A．B=2T B．B≤2TC．B≥2T D．以上情况都有可能9．下列说法中，正确的是（）A．变化的磁场一定产生变化的电场B．LC振荡回路电容C增加时，振荡频率增加C ．机械波既能在空气中传播，也能在液体和固体中传播D ．在一个周期内，介质中的振动质点通过的路程为一个波长10．如图所示，下列说法正确的是（ ）A ．线圈中有感应电流，电压表有示数B ．线圈中有感应电流，电压表没有示数C ．线圈中无感应电流，电压表有示数D ．线圈中无感应电流，电压表没有示数11．如图，在垂直纸面向内的匀强磁场中，有一个平行纸面的金属线框abcd 。

高中物理必修第3册第十三章电磁感应与电磁波测试卷测试卷（解析版）一、第十三章电磁感应与电磁波初步选择题易错题培优（难）1．如图所示，通电螺线管置于水平放置的光滑平行金属导轨MN和PQ之间，ab和cd是放在导轨上的两根金属棒，它们分别静止在螺线管的左右两侧，现使滑动变阻器的滑动触头向左滑动，则ab和cd棒的运动情况是()A．ab向左运动，cd向右运动B．ab向右运动，cd向左运动C．ab、cd都向右运动D．ab、cd保持静止【答案】A【解析】【分析】【详解】由安培定则可知螺线管中磁感线方向向上，金属棒ab、cd处的磁感线方向均向下，当滑动触头向左滑动时，螺线管中电流增大，因此磁场变强，即磁感应强度变大，回路中的磁通量增大，由楞次定律知，感应电流方向为a→c→d→b→a，由左手定则知ab受安培力方向向左，cd受安培力方向向右，故ab向左运动，cd向右运动；A. ab向左运动，cd向右运动，与结果一致，故A正确；B. ab向右运动，cd向左运动，与结果不一致，故B错误；C. ab、cd都向右运动，与结果不一致，故C错误；D. ab、cd保持静止，与结果不一致，故D错误；2．三根相互平行的通电长直导线放在等边三角形的三个顶点上，右图为其截面图，电流方向如图所示．若每根导线的电流均为I，每根直导线单独存在时，在三角形中心O点产生的磁感应强度大小都是B，则三根导线同时存在时O点的磁感应强度大小为（）A．0 B．B C．2B D．B【答案】C【解析】分析：三角形中心O点到三根导线的距离相等．根据安培定则判断三根导线在O点产生的磁感应强度的方向，根据平行四边形定则进行合成，求出三根导线同时存在时的磁感应强度大小．解答：解：根据安培定则判断得知：三根导线在O 点产生的磁感应强度的方向分别为：上面导线产生的B 方向水平向左，大小为B ；下面左边导线产生的B 方向斜向左上方，与水平成60°角，下面右边导线产生的B 方向斜向右上方，与水平成60°角，则根据平行四边形定则进行合成可知，下面两根导线产生的合场强大小为B ，方向水平向左，所以三根导线同时存在时的磁感应强度大小为2B ，方向水平向左． 故选C点评：本题首先运用安培定则判断B 的方向，其次要利用平行四边形定则进行合成，同时要利用好几何关系．3．如图，在直角三角形ACD 区域的C 、D 两点分别固定着两根垂直纸面的长直导线，导线中通有大小相等、方向相反的恒定电流，∠A =90︒，∠C =30︒，E 是CD 边的中点，此时E 点的磁感应强度大小为B ，若仅将D 处的导线平移至A 处，则E 点的磁感应强度（ ）A ．大小仍为B ,方向垂直于AC 向上B 3，方向垂直于AC 向下 C ．大小为32B ，方向垂直于AC 向上D 3，方向垂直于AC 向下【答案】B【解析】【分析】【详解】根据对称性C 、D 两点分别固定着两根垂直纸面的长直导线在E 点产生的磁感应强度02B B =由几何关系可知 AE =CE =DE所以若仅将D 处的导线平移至A 处在E 处产生的磁感应强度仍为B 0，如图所示仅将D处的导线平移至A处，则E点的磁感应强度为032cos30B B'=︒=方向垂直于AC向下。

高中物理必修第3册第十三章电磁感应与电磁波试卷达标检测卷（Word版含解析）一、第十三章电磁感应与电磁波初步选择题易错题培优（难）1．已知无限长通电直导线周围某一点的磁感应强度B的表达式：02IBrμπ=，其中r0是该点到通电直导线的距离，I为电流强度，μ0为比例系数（单位为N/A2）．试推断，一个半径为R的圆环，当通过的电流为I时，其轴线上距圆心O点为r0处的磁感应强度应为（）A．()232222r IR r+B．()32222IRR rμ+C．()232222IRR rμ+D．()20032222r IR rμ+【答案】C【解析】根据，02IBrμπ=,μ0单位为：T•m/A；A、等式右边单位：23m A=A/mm，左边单位为T，不同，故A错误；B、等式右边单位：3(T m/A)m A=T/mm⋅⋅，左边单位为T，不同，故B错误；C、等式右边单位：23(T m/A)m A=Tm⋅⋅，左边单位为T，相同，故C正确；D、等式右边单位23(T m/A)m A=Tm⋅⋅，左边单位为T，相同，但当r0=0时B=0，显然不合实际，故D错误；故选C.【点睛】本题要采用量纲和特殊值的方法进行判断，即先根据单位判断，再结合r0取最小值进行分析.结合量纲和特殊值进行判断是解决物理问题的常见方法.2．在物理学的发展过程中，许多物理学家的科学发现推动了人类历史的进步．下列表述符合物理学史实的是（）A．法拉第首先引入电场线和磁感线，极大地促进了人类对电磁现象的研究B．伽利略猜想自由落体的运动速度与下落时间成正比，并直接用实验进行了验证C．牛顿利用“理想斜面实验”推翻了“力是维持物体运动的原因”的观点D．胡克认为弹簧的弹力与弹簧的长度成正比【答案】A【解析】【详解】A、法拉第首先引入电场线和磁感线，极大地促进了他对电磁现象的研究，故A正确；B、伽利略用数学和逻辑推理得出了自由落体的速度与下落时间成正比，而不是直接用实验验证这个结论．故B错误．C、伽利略利用“理想斜面实验”推翻了“力是维持物体运动的原因”的观点，故C错误；D、胡克认为弹簧的弹力与弹簧的形变量成正比，故D错误.故选A.【点睛】本题考查物理学史，是常识性问题，对于物理学上重大发现、发明、著名理论要加强记忆，这也是考试内容之一．3．已知通电长直导线在其周围某点产生磁场的磁感应强度大小B0与通电导线中的电流强度I成正比，与该点到通电导线的距离r成反比，即0IB kr=，式中k为比例系数。

高中物理必修第3册第十三章电磁感应与电磁波试卷达标检测（Word版含解析）一、第十三章电磁感应与电磁波初步选择题易错题培优（难）1．如图所示，通电螺线管置于水平放置的光滑平行金属导轨MN和PQ之间，ab和cd是放在导轨上的两根金属棒，它们分别静止在螺线管的左右两侧，现使滑动变阻器的滑动触头向左滑动，则ab和cd棒的运动情况是()A．ab向左运动，cd向右运动B．ab向右运动，cd向左运动C．ab、cd都向右运动D．ab、cd保持静止【答案】A【解析】【分析】【详解】由安培定则可知螺线管中磁感线方向向上，金属棒ab、cd处的磁感线方向均向下，当滑动触头向左滑动时，螺线管中电流增大，因此磁场变强，即磁感应强度变大，回路中的磁通量增大，由楞次定律知，感应电流方向为a→c→d→b→a，由左手定则知ab受安培力方向向左，cd受安培力方向向右，故ab向左运动，cd向右运动；A. ab向左运动，cd向右运动，与结果一致，故A正确；B. ab向右运动，cd向左运动，与结果不一致，故B错误；C. ab、cd都向右运动，与结果不一致，故C错误；D. ab、cd保持静止，与结果不一致，故D错误；2．三根相互平行的通电长直导线放在等边三角形的三个顶点上，右图为其截面图，电流方向如图所示．若每根导线的电流均为I，每根直导线单独存在时，在三角形中心O点产生的磁感应强度大小都是B，则三根导线同时存在时O点的磁感应强度大小为（）A．0 B．B C．2B D．B【答案】C【解析】分析：三角形中心O点到三根导线的距离相等．根据安培定则判断三根导线在O点产生的磁感应强度的方向，根据平行四边形定则进行合成，求出三根导线同时存在时的磁感应强度大小．解答：解：根据安培定则判断得知：三根导线在O点产生的磁感应强度的方向分别为：上面导线产生的B方向水平向左，大小为B；下面左边导线产生的B方向斜向左上方，与水平成60°角，下面右边导线产生的B方向斜向右上方，与水平成60°角，则根据平行四边形定则进行合成可知，下面两根导线产生的合场强大小为B，方向水平向左，所以三根导线同时存在时的磁感应强度大小为2B，方向水平向左．故选C点评：本题首先运用安培定则判断B的方向，其次要利用平行四边形定则进行合成，同时要利用好几何关系．3．为了解释地球的磁性，19世纪安培假设：地球的磁场是由绕过地心的轴的环形电流I引起的．在下列四个图中，正确表示安培假设中环形电流方向的是（）A．B． C．D．【答案】B【解析】【分析】要知道环形电流的方向首先要知道地磁场的分布情况：地磁的南极在地理北极的附近，故右手的拇指必需指向南方，然后根据安培定则四指弯曲的方向是电流流动的方向从而判定环形电流的方向．【详解】地磁的南极在地理北极的附近，故在用安培定则判定环形电流的方向时右手的拇指必需指向南方；而根据安培定则：拇指与四指垂直，而四指弯曲的方向就是电流流动的方向，故四指的方向应该向西．故B正确．【点睛】主要考查安培定则和地磁场分布，掌握安培定则和地磁场的分布情况是解决此题的关键所在．另外要掌握此类题目一定要乐于伸手判定．4．三根通电长直导线垂直纸面平行固定，其截面构成一正三角形，O 为三角形的重心，通过三根直导线的电流分别用I 1、I 2、I 3表示，方向如图。

高中物理必修第3册第十三章 电磁感应与电磁波试卷训练（Word 版 含解析）一、第十三章 电磁感应与电磁波初步选择题易错题培优（难）1．如图所示，三根相互平行的固定长直导线1L 、2L 和3L 垂直纸面如图放置，与坐标原点分别位于边长为a 的正方形的四个点上， 1L 与2L 中的电流均为I ，方向均垂直于纸面向外， 3L 中的电流为2I ，方向垂直纸面向里（已知电流为I 的长直导线产生的磁场中，距导线r 处的磁感应强度kI B r（其中k 为常数）．某时刻有一质子（电量为e ）正好沿与x 轴正方向成45°斜向上经过原点O ，速度大小为v ，则质子此时所受磁场力为( )A ．方向垂直纸面向里，大小为23kIve B ．方向垂直纸面向外，大小为322kIve a C ．方向垂直纸面向里，大小为32kIve a D ．方向垂直纸面向外，大小为23kIve 【答案】B【解析】【详解】 根据安培定则，作出三根导线分别在O 点的磁场方向，如图：由题意知，L 1在O 点产生的磁感应强度大小为B 1＝ kIa，L 2在O 点产生的磁感应强度大小为B2＝2kIa，L3在O点产生的磁感应强度大小为B3＝2kIa，先将B2正交分解，则沿x轴负方向的分量为B2x＝2kIasin45°＝2kIa，同理沿y轴负方向的分量为B2y＝2kIasin45°＝2kIa，故x轴方向的合磁感应强度为B x＝B1+B2x＝32kIa，y轴方向的合磁感应强度为B y＝B3−B2y＝32kIa，故最终的合磁感应强度的大小为22322x ykIB B Ba＝＝，方向为tanα＝yxBB＝1，则α=45°，如图：故某时刻有一质子（电量为e）正好沿与x轴正方向成45°斜向上经过原点O，由左手定则可知，洛伦兹力的方向为垂直纸面向外，大小为f＝eBv＝322kIvea，故B正确; 故选B．【点睛】磁感应强度为矢量，合成时要用平行四边形定则，因此要正确根据安培定则判断导线周围磁场方向是解题的前提.2．三根相互平行的通电长直导线放在等边三角形的三个顶点上，右图为其截面图，电流方向如图所示．若每根导线的电流均为I，每根直导线单独存在时，在三角形中心O点产生的磁感应强度大小都是B，则三根导线同时存在时O点的磁感应强度大小为（）A．0 B．B C．2B D．B【答案】C【解析】分析：三角形中心O点到三根导线的距离相等．根据安培定则判断三根导线在O点产生的磁感应强度的方向，根据平行四边形定则进行合成，求出三根导线同时存在时的磁感应强度大小．解答：解：根据安培定则判断得知：三根导线在O点产生的磁感应强度的方向分别为：上面导线产生的B方向水平向左，大小为B；下面左边导线产生的B方向斜向左上方，与水平成60°角，下面右边导线产生的B方向斜向右上方，与水平成60°角，则根据平行四边形定则进行合成可知，下面两根导线产生的合场强大小为B，方向水平向左，所以三根导线同时存在时的磁感应强度大小为2B，方向水平向左．故选C点评：本题首先运用安培定则判断B的方向，其次要利用平行四边形定则进行合成，同时要利用好几何关系．3．为了解释地球的磁性，19世纪安培假设：地球的磁场是由绕过地心的轴的环形电流I引起的．在下列四个图中，正确表示安培假设中环形电流方向的是（）A．B． C．D．【答案】B【解析】【分析】要知道环形电流的方向首先要知道地磁场的分布情况：地磁的南极在地理北极的附近，故右手的拇指必需指向南方，然后根据安培定则四指弯曲的方向是电流流动的方向从而判定环形电流的方向．【详解】地磁的南极在地理北极的附近，故在用安培定则判定环形电流的方向时右手的拇指必需指向南方；而根据安培定则：拇指与四指垂直，而四指弯曲的方向就是电流流动的方向，故四指的方向应该向西．故B正确．【点睛】主要考查安培定则和地磁场分布，掌握安培定则和地磁场的分布情况是解决此题的关键所在．另外要掌握此类题目一定要乐于伸手判定．4．三根通电长直导线垂直纸面平行固定，其截面构成一正三角形，O为三角形的重心，通过三根直导线的电流分别用I 1、I 2、I 3表示，方向如图。

高中物理必修第3册第十三章 电磁感应与电磁波试卷达标检测（Word 版含解析）一、第十三章 电磁感应与电磁波初步选择题易错题培优（难）1．已知无限长通电直导线周围某一点的磁感应强度B 的表达式：002I B r μπ=，其中r 0是该点到通电直导线的距离，I 为电流强度，μ0为比例系数（单位为N/A 2）．试推断，一个半径为R 的圆环，当通过的电流为I 时，其轴线上距圆心O 点为r 0处的磁感应强度应为（ ）A ．()2032222r I R r+ B ．()032222IRR rμ+C ．()2032222IR R rμ+ D ．()20032222r IR rμ+【答案】C 【解析】 根据，002IB r μπ=,μ0单位为：T•m/A ； A 、等式右边单位：23m A=A/m m ，左边单位为T ，不同，故A 错误；B 、等式右边单位：3(T m/A)m A=T/m m⋅⋅，左边单位为T ，不同，故B 错误；C 、等式右边单位：23(T m/A)m A=T m ⋅⋅，左边单位为T ，相同，故C 正确；D 、等式右边单位23(T m/A)m A=T m ⋅⋅，左边单位为T ，相同，但当r 0=0时B =0，显然不合实际，故D 错误；故选C.【点睛】本题要采用量纲和特殊值的方法进行判断，即先根据单位判断，再结合r 0取最小值进行分析.结合量纲和特殊值进行判断是解决物理问题的常见方法.2．如下左图所示，足够长的直线ab 靠近通电螺线管，与螺线管平行．用磁传感器测量ab 上各点的磁感应强度B ，在计算机屏幕上显示的大致图象是( )A．B．C．D．【答案】C【解析】试题分析：通电螺线管的磁场分布相当于条形磁铁，根据磁感线的疏密程度来确定磁感应强度的大小．解：通电螺线管的磁场分布相当于条形磁铁，因此根据磁感线的分布，再由磁感线的疏密程度来确定磁感应强度的大小可知，因为ab线段的长度大于通电螺线管的长度，由条形磁铁磁感线的分布，可知应该选C，如果ab线段的长度小于通电螺线管的长度，则应该选B．由于足够长的直线ab，故C选项正确，ABD错误；故选C点评：考查通电螺线管周围磁场的分布，及磁感线的疏密程度来确定磁感应强度的大小，本题较简单但会出错．3．如图所示为水平放置的两根等高固定长直导线的截面图，O点是两导线间距离的中点，a、b是过O点的竖直线上与O点距离相等的两点，两导线中通有大小相等、方向相反的恒定电流．下列说法正确的是( )A．两导线之间存在相互吸引的安培力B．O点的磁感应强度为零C．O点的磁感应强度方向竖直向下D．a、b两点的磁感应强度大小相等、方向相反【答案】C【解析】【分析】【详解】由图可知，两处电流的方向相反，所以它们之间存在相互排斥的作用力．故A错误．由安培定则可知，左侧的电流在O处产生的磁场方向竖直向下，右侧的电流在O处产生的磁场方向竖直向下，方向相同，所以合磁场的方向向下．故B错误，C正确．结合安培定则，分别作出两处电流在a、b两点的磁场方向如图，可知a、b两点的磁感应强度方向相同．故D错误．故选C.4．当导线中分别通以图示方向的电流，小磁针静止时北极指向读者的是（）A．B．C．D．【答案】C【解析】【分析】【详解】A、通电直导线电流从左向右，根据右手螺旋定则，则有小磁针所处的位置磁场方向垂直纸面向里，所以小磁针静止时北极背离读者，故A错误；B、如图所示，根据右手螺旋定则，磁场的方向逆时针（从上向下看），因此小磁针静止时北极背离读者，故B错误；C、环形导线的电流方向如图所示，根据右手螺旋定则，则有小磁针所处的位置磁场方向垂直纸面向外，所以小磁针静止时北极指向读者，故C正确；D、根据右手螺旋定则，结合电流的方向，则通电螺线管的内部磁场方向，由右向左，则小磁针的静止时北极指向左，故D错误；5．如图所示，把两个完全一样的环形线圈互相垂直地放置，它们的圆心位于一个共同点O上，当通以相同大小的电流时，O 点处的磁感应强度与一个线圈单独产生的磁感应强度大小之比是( )A ．1∶1B 2∶1C ．12D ．2∶1【答案】B 【解析】 【详解】根据安培定则可知，竖直方向的通电圆环在圆心O 处产生的磁感应强度方向垂直纸面向里，大小为B ，水平方向的通电圆环在圆心O 处产生的磁感应强度方向竖直向上，大小为B ，两者相互垂直，圆心O 处的磁感强度的大小是2O B B ，一个线圈单独产生的磁感应强度大小为B ，则O 点处的磁感应强度与一个线圈单独产生的磁感应强度大小之比2，故B 正确，A 、C 、D 错误；故选B ． 【点睛】该题是关于磁场的叠加问题，首先运用安培定则每个圆环在圆心O 处产生的磁感应强度的方向，利用平行四边形定则进行矢量合成，即求出O 处的磁感应强度大小．6．2019年被称为5G 元年，这一年全球很多国家开通了5G 网络。

高中物理必修第3册第十三章电磁感应与电磁波试卷检测（提高，Word版含解析）一、第十三章电磁感应与电磁波初步选择题易错题培优（难）1．取两个完全相同的长导线，用其中一根绕成如图（a）所示的螺线管，当该螺线管中通以电流强度为I的电流时，测得螺线管内中部的磁感应强度大小为B，若将另一根长导线对折后绕成如图（b）所示的螺线管，并通以电流强度也为I的电流时，则在螺线管内中部的磁感应强度大小为（）A．0 B．0.5B C．B D．2 B【答案】A【解析】试题分析：乙为双绕线圈，两股导线产生的磁场相互抵消，管内磁感应强度为零，故A正确．考点：磁场的叠加名师点睛：本题比较简单，考查了通电螺线管周围的磁场，弄清两图中电流以及导线的绕法的异同即可正确解答本题．2．三根相互平行的通电长直导线放在等边三角形的三个顶点上，右图为其截面图，电流方向如图所示．若每根导线的电流均为I，每根直导线单独存在时，在三角形中心O点产生的磁感应强度大小都是B，则三根导线同时存在时O点的磁感应强度大小为（）A．0 B．B C．2B D．B【答案】C【解析】分析：三角形中心O点到三根导线的距离相等．根据安培定则判断三根导线在O点产生的磁感应强度的方向，根据平行四边形定则进行合成，求出三根导线同时存在时的磁感应强度大小．解答：解：根据安培定则判断得知：三根导线在O点产生的磁感应强度的方向分别为：上面导线产生的B方向水平向左，大小为B；下面左边导线产生的B方向斜向左上方，与水平成60°角，下面右边导线产生的B方向斜向右上方，与水平成60°角，则根据平行四边形定则进行合成可知，下面两根导线产生的合场强大小为B，方向水平向左，所以三根导线同时存在时的磁感应强度大小为2B，方向水平向左．故选C点评：本题首先运用安培定则判断B的方向，其次要利用平行四边形定则进行合成，同时要利用好几何关系．3．如图所示，匀强磁场中有一圆形闭合线圈，线圈平面与磁感线平行，能使线圈中产生感应电流的应是下述运动中的哪一种（）A．线圈平面沿着与磁感线垂直的方向运动B．线圈平面沿着与磁感线平行的方向运动C．线圈绕着与磁场平行的直径ab旋转D．线圈绕着与磁场垂直的直径cd旋转【答案】D【解析】【分析】【详解】A．线圈平面沿着与磁感线垂直的方向运动时，磁通量始终为零，保持不变，线圈中没有感应电流产生；故A错误．B．线圈平面沿着与磁感线平行的方向运动时，磁通量始终为零，保持不变，线圈中没有感应电流产生；故B错误．C．线圈绕着与磁场平行的直径ab旋转时，磁通量始终为零，保持不变，线圈中没有感应电流产生；故C错误．D．线圈绕着与磁场垂直的直径cd旋转时，磁通量从无到有发生变化，线圈中有感应电流产生；故D正确．故选D．【点睛】感应电流产生的条件有两个：一是线圈要闭合；二是磁通量发生变化.4．如图所示，绕在铁芯上的线圈与电源、滑动变阻器和电键组成闭合回路，在铁芯的右端套有一个表面绝缘的铜环a，下列各种情况中铜环a中没有感应电流的是（）A．将电键突然断开的瞬间B．线圈中通以恒定的电流C．通电时，使滑动变阻器的滑片P做加速移动D．通电时，使滑动变阻器的滑片P做匀速移动【答案】B【解析】【详解】A.将电键突然断开的瞬间，线圈产生的磁场从有到无消失，穿过铜环a的磁通量减小，产生感应电流，故A不符合题意；B.线圈中通以恒定的电流时，线圈产生稳恒的磁场，穿过铜环a的磁通量不变，没有感应电流产生，故B符合题意；C.通电时，使变阻器的滑片P作加速滑动时，变阻器接入电路的电阻变化，回路中电流变化，线圈产生的磁场变化，穿过铜环a磁通量变化，产生感应电流，故C不符合题意；D.通电时，使变阻器的滑片P作匀速滑动时，变阻器接入电路的电阻减小，回路中电流增大，线圈产生的磁场增强，穿过铜环a磁通量增大，产生感应电流，故D不符合题意；5．如图，在直角三角形ACD区域的C、D两点分别固定着两根垂直纸面的长直导线，导线中通有大小相等、方向相反的恒定电流，∠A=90︒，∠C=30︒，E是CD边的中点，此时E 点的磁感应强度大小为B，若仅将D处的导线平移至A处，则E点的磁感应强度（）A．大小仍为B,方向垂直于AC向上B 3，方向垂直于AC向下C．大小为32B，方向垂直于AC向上D3，方向垂直于AC向下【答案】B【解析】【分析】 【详解】根据对称性C 、D 两点分别固定着两根垂直纸面的长直导线在E 点产生的磁感应强度02B B =由几何关系可知AE =CE =DE所以若仅将D 处的导线平移至A 处在E 处产生的磁感应强度仍为B 0，如图所示仅将D 处的导线平移至A 处，则E 点的磁感应强度为032cos302B B B '=︒=方向垂直于AC 向下。

一、选择题1．下列说法正确的是（）A．磁铁是磁场的唯一来源B．磁感线是从磁体的北极出发而到南极终止C．静止的电荷只能产生电场，运动的电荷才能产生磁场D．两条磁感线空隙处不存在磁场2．三根完全相同的长直导线互相平行，通以大小和方向都相同的电流，它们的截面处于一个正方形abcd的三个顶点a、b、c处，如图所示，已知每根通电长直导线在其周围产生的磁感应强度与距该导线的距离成反比，通电导线b在d处产生的磁场其磁感应强度大小为B，则三根通电导线产生的磁场在d处的总磁感应强度大小为（）A．2B B．3B C．2.1B D．3.8B3．某同学为检验某空间有无电场或者磁场存在，想到的以下方法中不可行的是（）A．在该空间内引入检验电荷，如果电荷受到静电力作用说明此空间存在电场B．在该空间内引入检验电荷，如果电荷没有受到静电力作用说明此空间不存在电场C．在该空间内引入“检验电流”，如果通电导线受到磁场力作用说明此空间存在磁场D．在该空间内引入“检验电流”，如果通电导线没有受到磁场力作用说明此空间不存在磁场4．如图所示，两根相互平行的长直导线过纸面上的P、Q两点，且与纸面垂直，导线中通有大小相等、方向相同的电流。

a、O、b在P、Q两点的连线上，O为PQ的中点，c、d两点位于PQ的中垂线上，且a、b、c、d到O点的距离均相等。

关于以上几点处的磁场，下列说法正确的是（）A．O点处的磁感应强度不为零B．a、b两点处的磁感应强度大小相等，方向相反C．c、d两点处的磁感应强度大小相等，方向相同D．a、c两点处的磁感应强度方向相同5．下列关于物理史实正确的是（）A．安培建立了场的概念并引入电场线和磁感线来形象直观描述电场和磁场B．法拉第发现了电流的磁效应并建立了右手螺旋定则来判断电流周围磁场的方向C．奥斯特发现了电流的磁效应，首先建立了电和磁的联系D．奥斯特建立了安培定则来判断电流周围的磁场，同时提出了分子电流假说将磁体的磁场和电流的磁场归于相同本质——电荷的运动6．如图所示，线圈两端接在电流表上组成闭合电路．在下列情况中，电流表指针不发生偏转的是（）A．线圈不动，磁铁插入线圈B．线圈不动，磁铁从线圈中拔出C．磁铁不动，线圈上、下移动D．磁铁插在线圈内不动7．奥斯特深信电和磁有某种联系为了研究这种联系，有一次他拿一根细铂丝接到电源上，在它的延长线附近放一枚磁针，试图用铂丝来吸引磁针．结果铂丝变灼热，甚至发光了，磁针却纹丝不动．你认为，在这次实验中奥斯特应该如何改进A．将电源的正负极对换B．将铂丝南北放置在小磁针上方C．把小磁针放置在金属网罩内D．将铂丝东西放置在小磁针下方8．如图所示的装置中，当接通电源后，小磁针A的指向如图所示，则（）A．小磁针B的N极向纸外转B．小磁针B的N极向纸里转C．小磁针B不转动D．因电流未标出，所以无法判断小磁针B如何转动9．四根完全相同的长直导线互相平行，它们的截面处于一个正方形abcd的四个顶点处，导线中通有方向如图所示的电流，若每根通电导线在正方形中点处产生的磁感应强度大小均为B，则正方形中点处实际磁感应强度的大小为（）A．0 B．2B C．22D510．电阻R、电容C与一线圈连成闭合电路，条形磁铁静止于线圈的正上方，N极朝下，如图所示。

高中物理必修第3册第十三章 电磁感应与电磁波试卷达标检测（Word 版 含解析）一、第十三章 电磁感应与电磁波初步选择题易错题培优（难）1．如图所示，三根相互平行的固定长直导线1L 、2L 和3L 垂直纸面如图放置，与坐标原点分别位于边长为a 的正方形的四个点上， 1L 与2L 中的电流均为I ，方向均垂直于纸面向外， 3L 中的电流为2I ，方向垂直纸面向里（已知电流为I 的长直导线产生的磁场中，距导线r 处的磁感应强度kIB r（其中k 为常数）．某时刻有一质子（电量为e ）正好沿与x 轴正方向成45°斜向上经过原点O ，速度大小为v ，则质子此时所受磁场力为( )A ．方向垂直纸面向里，大小为23kIveB ．方向垂直纸面向外，大小为32kIveC ．方向垂直纸面向里，大小为32kIvea D ．方向垂直纸面向外，大小为232kIvea【答案】B 【解析】 【详解】根据安培定则，作出三根导线分别在O 点的磁场方向，如图：由题意知，L 1在O 点产生的磁感应强度大小为B 1＝ kI a，L 2在O 点产生的磁感应强度大小为B2＝2kIa，L3在O点产生的磁感应强度大小为B3＝2kIa，先将B2正交分解，则沿x轴负方向的分量为B2x＝2kIasin45°＝2kIa，同理沿y轴负方向的分量为B2y＝2kIasin45°＝2kIa，故x轴方向的合磁感应强度为B x＝B1+B2x＝32kIa，y轴方向的合磁感应强度为B y＝B3−B2y＝32kIa，故最终的合磁感应强度的大小为22322x ykIB B Ba＝＝，方向为tanα＝yxBB＝1，则α=45°，如图：故某时刻有一质子（电量为e）正好沿与x轴正方向成45°斜向上经过原点O，由左手定则可知，洛伦兹力的方向为垂直纸面向外，大小为f＝eBv＝322kIvea，故B正确; 故选B．【点睛】磁感应强度为矢量，合成时要用平行四边形定则，因此要正确根据安培定则判断导线周围磁场方向是解题的前提.2．如图为两组同心闭合线圈的俯视图，若内线圈通有图示的I1方向的电流，则当I1增大时外线圈中的感应电流I2的方向及I2受到的安培力F的方向分别是( )A．I2顺时针方向，F沿半径指向圆心B．I2顺时针方向，F沿半径背离圆心向外C．I2逆时针方向，F沿半径指向圆心D．I2逆时针方向，F沿半径背离圆心向外【答案】D【解析】【详解】如图内线圈的电流方向为顺时针方向，由安培定则分析得知，外线圈中磁通量方向向里，当I1增大时，穿过外线圈的磁通量增大，根据楞次定律判断外线圈中的感应电流I2的方向为逆时针，外线圈所在处磁场方向向外。
