绘制层次电路原理图讲解

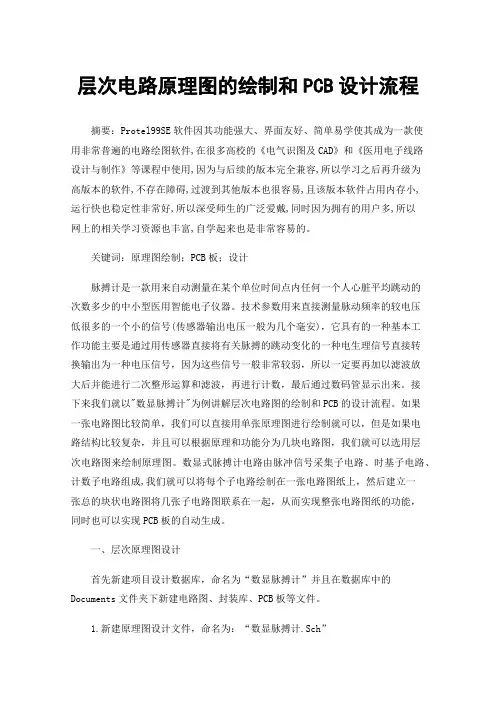

层次电路原理图的绘制和PCB设计流程摘要：Protel99SE软件因其功能强大、界面友好、简单易学使其成为一款使用非常普遍的电路绘图软件,在很多高校的《电气识图及CAD》和《医用电子线路设计与制作》等课程中使用,因为与后续的版本完全兼容,所以学习之后再升级为高版本的软件,不存在障碍,过渡到其他版本也很容易,且该版本软件占用内存小,运行快也稳定性非常好,所以深受师生的广泛爱戴,同时因为拥有的用户多,所以网上的相关学习资源也丰富,自学起来也是非常容易的。

关键词：原理图绘制；PCB板；设计脉搏计是一款用来自动测量在某个单位时间点内任何一个人心脏平均跳动的次数多少的中小型医用智能电子仪器。

技术参数用来直接测量脉动频率的较电压低很多的一个小的信号(传感器输出电压一般为几个毫安)，它具有的一种基本工作功能主要是通过用传感器直接将有关脉搏的跳动变化的一种电生理信号直接转换输出为一种电压信号，因为这些信号一般非常较弱，所以一定要再加以滤波放大后并能进行二次整形运算和滤波，再进行计数，最后通过数码管显示出来。

接下来我们就以"数显脉搏计"为例讲解层次电路图的绘制和PCB的设计流程。

如果一张电路图比较简单，我们可以直接用单张原理图进行绘制就可以，但是如果电路结构比较复杂，并且可以根据原理和功能分为几块电路图，我们就可以选用层次电路图来绘制原理图。

数显式脉搏计电路由脉冲信号采集子电路、时基子电路、计数子电路组成,我们就可以将每个子电路绘制在一张电路图纸上，然后建立一张总的块状电路图将几张子电路图联系在一起，从而实现整张电路图纸的功能，同时也可以实现PCB板的自动生成。

一、层次原理图设计首先新建项目设计数据库，命名为“数显脉搏计”并且在数据库中的Documents文件夹下新建电路图、封装库、PCB板等文件。

1.新建原理图设计文件，命名为：“数显脉搏计.Sch”(1)在原理图编辑页面，点击连线工具栏最右侧出现的一个数字"方块图图标"按钮后，放置一个尺寸大小都比较合适的方块，代表是一个脉冲信号采集子电路，双击此方块图后即可直接弹出一个属性对话框，在其中的Filename栏框内和Name栏框内就可以直接分别点击填入带有其相应的属性信息的文件名称，其中NAme代表了这个方块图文件的一个原始文件名字,没有其它别的一些特殊的格式要求，将Name修改为PulseSignal Collection，而Filename通常是这个方块图代表的原理图文件，后缀名通常为.sch，将方块图对应的电路原理图文件名修改为Pulse Signal Collection.Sch，为了防止两个名字书写过程中出现错误和书写麻烦可以使用复制粘贴命令；用同样的方法可以放置代表时基子电路的方块图，将Filename 和Name 框中分别填入相应的名称Reference Time.Sch和Reference Time；再用同样的方法放置代表计数子电路的方块图；将方块图属性对话官中的Filename 和Name 框中分别填入相应的名称Counter.Sch和Counter。

第三章层次电路图的设计在设计原理图的过程中，设计人员经常会遇到电路元件很多，而打印机幅面有限的问题。

而采用层次电路设计方法后，这一问题就迎刃而解了。

所谓层次电路设计，就是把一个完整的电路系统按功能分为若干个子系统，即子功能电路模块，需要的话，把子功能电路模块再分成若干个子系统，即子功能电路模块，然后用方块电路的输入/输出端口将各子功能电路连接起来，于是就可以在较小的幅面的多张图纸上分别编辑、打印各模块电路的原理图。

在早期，层次原理图设计主要是为了解决复杂的大型电路系统的原理图设计问题。

但现在，设计人员为了增强原理图的可读性和利用设计人员之间的分工合作，即使所设计的电路系统并不十分复杂，也把整个电路系统按功能模块分别绘制出相应的模块电路原理图。

在Protel DXP设计系统中，层次原理图是由母原理图和子原理图构成的。

母原理图的功能是用来给出子原理图之间的层次连接关系，它是有方块电路符号、方块电路I/O端口符号代表着子原理图之间的端口连接关系；导线的作用是用来将代表子原理图的方快电路符号组成一个完整的电路系统原理图。

子原理图就是一个由各种电路元件符号组成的实实在在的原理图，它通常对应着设计电路系统中的一个子功能电路模块。

可以看出，通过这种组织式的母原理图和子原理图可以用来描述任何形式、任何大型复杂的电路系统。

3．1 绘制层次原理母图绘制Protel DXP层次电路原理图的母图步骤如下：（1）新建工程和原理图母图新建一个PCB工程，并在该工程下新建一个原理图文件作为层次原理图的母图，可以命名为Z80 Processor.SchDoc。

（2）放置方块电路图以绘制Serial Interface.SchDoc对应的方块电路图为例。

执行菜单命令Place→Symbol，或单击Wiring工具条中的按钮，即可启动放置方块电路图命令。

执行方块电路图命令后，出现一个方块电路图的虚影随鼠标移动，如图3-1所示。

图3-1 放置方块电路图此时，按[Tab]键，即可进入方块电路图属性设置，如图3-2所示。

实验三绘制层次电路原理图一、实验目的1．熟练掌握ProtelDXP的操作。

2．掌握层次电路原理图的绘制方法，能够绘制较复杂的层次电路。

3．进一步熟悉ERC校验和网络表的生成。

二、实验内容1．新建电路原理图，图纸大小设置为A4，参照图5所示，完成层次电路原理图主图的绘制。

图中，VSIN选用仿真库（Simulation Sources.IntLib）中的VSIN元件；各子图符号I／O端口中，子图Modulator中的端口Vcarrier和Vsingal为输入，Vmod为输出，子图Amplifier中的端口Vmod为输入，OUT为输出。

将电路原理图以文件名“AMPMOD.prj’’存盘。

图5 主图“AMPMOD．prj”执行菜单Design—Document Options—Parameters填写图样信息，在Sheet Number栏中设置图纸编号（NO）为1；在Sheet Total栏中设置图纸总数（Total）为3。

2．执行菜单命令Design—Create Sheet From Symbol，将光标移到子图符号Modulator 上，单击鼠标左键，在产生的新电路原理图上按照图6绘制第一张子图，设置图样编号为2，并保存该电路。

3·采用同样的方法，分别参照图7绘制第二张子图，设置图样编号为3。

图6 子图modulator.sch 图7 子图amplifier.sch4．对整个层次电路原理图进行ERC校验（执行菜单：Project—Compile PCB Project1.PrjPCB），若有错误，加以修改。

5．生成此层次电路的网络表，检查网络表各项内容，是否与原理图相符合。

三、思考题1．简述设计层次电路原理图的步骤。

2．设计层次电路原理图时应注意哪些问题?3．画出下图的洗衣机控制电路的层次电路图顶层图CPU电路晶震、复位电路控制电路1K显示电路。
