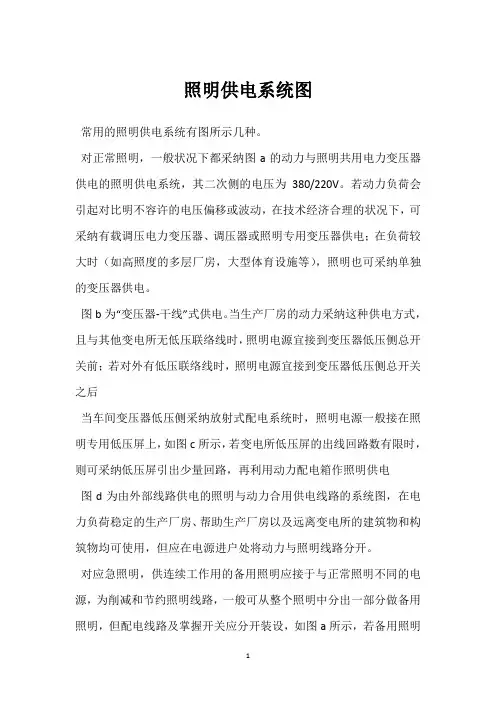

照明供电系统图
常用的照明供电系统有图所示几种。
对正常照明,一般状况下都采纳图a的动力与照明共用电力变压器供电的照明供电系统,其二次侧的电压为380/220V。
若动力负荷会引起对比明不容许的电压偏移或波动,在技术经济合理的状况下,可采纳有载调压电力变压器、调压器或照明专用变压器供电;在负荷较大时(如高照度的多层厂房,大型体育设施等),照明也可采纳单独的变压器供电。
图b为“变压器-干线”式供电。
当生产厂房的动力采纳这种供电方式,且与其他变电所无低压联络线时,照明电源宜接到变压器低压侧总开关前;若对外有低压联络线时,照明电源宜接到变压器低压侧总开关之后
当车间变压器低压侧采纳放射式配电系统时,照明电源一般接在照明专用低压屏上,如图c所示,若变电所低压屏的出线回路数有限时,则可采纳低压屏引出少量回路,再利用动力配电箱作照明供电
图d为由外部线路供电的照明与动力合用供电线路的系统图,在电力负荷稳定的生产厂房、帮助生产厂房以及远离变电所的建筑物和构筑物均可使用,但应在电源进户处将动力与照明线路分开。
对应急照明,供连续工作用的备用照明应接于与正常照明不同的电源,为削减和节约照明线路,一般可从整个照明中分出一部分做备用照明,但配电线路及掌握开关应分开装设,如图a所示,若备用照明
不作为正常照明的一部分同时使用,则当正常照明因故停电时,备用照明电源应自动投入。
