第三章机械式变速器设计

第三章机械式变速器设计§3-1概述一、功用：1、改变发动机传递的转矩和转速，使汽车得到不同的牵引力和速度, 使发动机在最有利的工况范围工作2、(滑行或停车时使发动机和传动系)分离3、改变方向4、动力输出二、设计要求：1、保证汽车动力性和经济性-档数正确，传动比范围和各档传动比大小合理。

2、有空档。

用来切断发动机动力驱动轮的传输。

3、有倒档。

4、有动力输出装置。

5、换档迅速轻便。

6、工作可靠。

标准：行驶中无跳档、乱档及换档冲击。

7、 高，应尽可能设直接档(直接档i=1, 但i=1不一定是直接档。

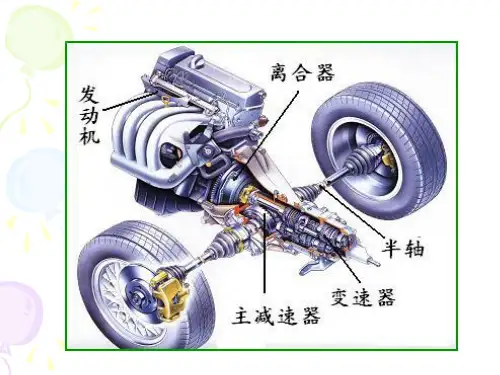

i=1，两轴，不是直接档；三轴，是直接档)8、噪声低三、分类：1、按档数：三、四、五、多2、按轴：1）固定轴式（应用广泛）：两、中间、双中间、多中间2）旋转轴式（用于液力机械变速器，易实现换档自动化）§3-2变速器传动机构布置方案一、传动机构布置方案分析1、固定轴式变速器1）两轴式(多用于前置前驱动乘用车，为什么？)A、图例讲解：就图3-1 a）为例a、符号表示：输入输出、拨叉、常啮合齿轮、啮合套、同步器、配合方式（固定、滑动套）b、换档方式、各档传递路线（高速档和低速档）c、倒档实现：直齿滑动心轴，插入中间齿轮：B、特点：a、只有两个轴（倒档不算）, 输出轴与主减速器主动齿轮做成一体（乘用车发动机纵置用圆锥，横置用圆柱）b、无直接档c、各前进档均只经一对齿轮传动，一挡速比不可能很大d、除倒档以外，共他档均用常啮合齿轮传动e、同步器多数装在输出轴上（同一档主动齿轮尺寸小）2）中间轴式：就图3-2a)分析特点：a、有三根轴（倒档不算）。

第一轴前经轴承支飞轮，后与主动齿轮成一体；第二轴前经轴承支第一轴后端孔内，后与万向节联；中间轴。

b、第一、二轴在同一直线上，可布置直接档→齿轮、轴承不受载，η↑，磨损↓，噪声↓；c、除直接档外，其他档均经两对齿轮传递。

→当中心距A不太大时，速比i可取大值d、除倒档以外，共他档不一定用常啮合齿轮传动e、同步器多数装在输出轴上（同一档主动齿轮尺寸小）2、倒档布置1）传动方案：直齿滑动a）传动路线中加入中间传动齿轮；简单，但中间传动齿轮是在最不利的正、负交替对称变化的弯曲应力状态下工作。

汽车设计》课程复习要点课程名称：《汽车设计》适用专业：车辆工程辅导教材：《汽车设计》张炳力主编合肥工业大学出版社复习要点：第一章汽车总体设计本章主要内容是汽车形式的选择、主要参数的选择，发动机的选择、车身形式选择，汽车总体布置、运动校核。

本章重点是掌握汽车主要尺寸参数、质量参数的选择，发动机的选择，汽车总体布置设计方法。

第二章离合器设计本章主要内容是：汽车离合器的结构方案选择、离合器主要参数选择、离合器设计与计算、扭转减振器设计、离合器操纵机构的布置与计算、离合器主要结构元件的设计要求。

本章重点是掌握膜片弹簧离合器主要参数选择及设计与计算方法。

第三章机械式变速器设计本章主要内容是：变速器传动机构布置方案、变速器主要参数选择、变速器的设计与计算、同步器设计、操纵机构的要求及形式、变速器主要结构元件的设计要求。

本章重点是掌握机械式变速器主要参数选择、变速器的设计与计算、同步器设计。

第四章万向传动轴设计本章主要内容是：万向传动结构方案的分析、万向传动的运动和受力分析、万向节设计、传动轴结构分析与设计、中间支承结构分析与设计。

本章重点是掌握万向节和传动轴的结构分析与设计计算。

第五章驱动桥设计本章主要内容是：驱动桥结构方案的分析、主减速器设计、差速器设计、车轮传动装置设计、驱动桥壳设计、驱动桥壳的结构元件等。

本章重点是掌握主减速器结构方案的分析和设计、防滑差速器设计与计算。

第六章悬架设计本章主要内容是：悬架结构形式分析、悬架主要参数的确定、弹性元件的计算、独立悬架导向机构的设计、减振器结构分析与设计、悬架主要结构元件性能及设计要求。

本章重点是掌握独立悬架导向机构的布置方案分析、钢板弹簧设计与计算、悬架主要结构元件性能第七章转向系设计本章主要内容是：机械式转向器方案分析、转向系主要性能参数、机械式转向器的设计与计算、动力转向机构、转向梯形、转向减振器、转向系结构元件。

本章重点是掌握机械式转向器方案分析、机械式转向器主要性能参数的选择与设计计算、转向梯形的优化。
