双通道同步数据采集系统的设计与实现

通用多通道数据采集系统的设计与实现的开题报告1. 研究背景随着科技的不断进步，各行各业对数据采集的要求越来越高。

在许多领域中，如工业控制、医学和环境监测等，需要采集多个传感器的数据以及其他相关信息。

因此，设计和实现一个多通道数据采集系统是非常必要的。

2. 研究内容本研究旨在设计和实现一种通用的多通道数据采集系统，包括以下主要内容：（1）硬件设计：确定硬件模块的类型和数量，设计电路板的电路图和布板图，选择合适的数字信号处理器和外部存储器等。

（2）软件设计：开发数据采集系统的控制软件，包括实时数据采集、存储、传输和显示。

为了提高效率和可靠性，需要使用高效的数据处理算法和数据压缩技术。

（3）系统集成：将硬件和软件集成为一个完整的系统，调试和测试系统以确保其性能和稳定性。

3. 研究目的和意义该系统可以应用于工业控制、医学和环境监测等领域中的数据采集和处理。

该系统具有以下优点：（1）多通道数据采集：可同时采集多个传感器的数据。

（2）易于扩展和配置：可以根据不同的应用需求，灵活地添加或删除硬件模块。

（3）高效可靠：采用高效的数据处理算法和数据压缩技术，提供高质量的数据采集和处理服务。

（4）简便易用：采用用户友好的界面，方便用户进行操作和管理。

4. 研究方法本研究采用以下方法：（1）文献调研：查阅相关文献，了解多通道数据采集系统的设计和实现方法。

（2）硬件设计：根据需求和文献调研结果，选择合适的硬件模块和组件，设计电路板的电路图和布板图。

（3）软件设计：开发系统的控制软件，包括实时数据采集、存储、传输和显示。

（4）系统集成：将硬件和软件集成为一个完整的系统，进行调试和测试，确保系统的性能和稳定性。

5. 预期成果本研究预期获得以下成果：（1）设计一种通用的多通道数据采集系统，可以采集多个传感器的数据并提供高质量的数据处理服务。

（2）实现数据采集系统的控制软件，包括实时数据采集、存储、传输和显示。

（3）进行系统测试和调试，确保系统的性能和稳定性。

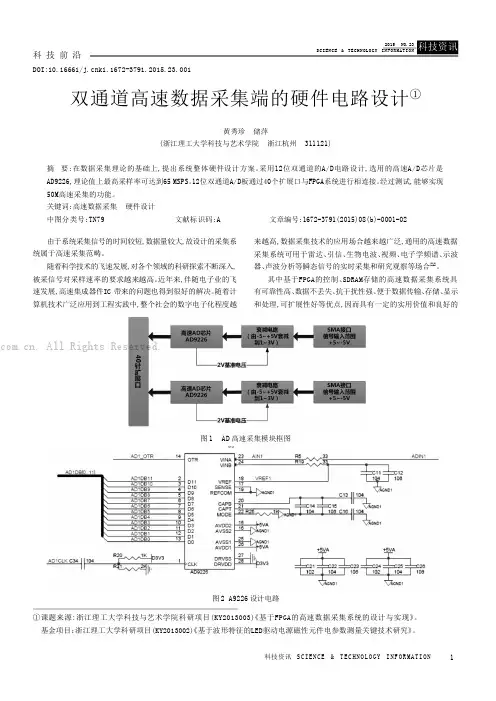

科 技 前 沿1科技资讯 S CI EN CE & T EC HNO LO GY I NF OR MA TI ON 由于系统采集信号的时间较短,数据量较大,故设计的采集系统属于高速采集范畴。

随着科学技术的飞速发展,对各个领域的科研探索不断深入,被采信号对采样速率的要求越来越高。

近年来,伴随电子业的飞速发展,高速集成器件IC 带来的问题也得到很好的解决。

随着计算机技术广泛应用到工程实践中,整个社会的数字电子化程度越来越高,数据采集技术的应用场合越来越广泛,通用的高速数据采集系统可用于雷达、引信、生物电波、视频、电子学频谱、示波器、声波分析等瞬态信号的实时采集和研究观察等场合[1]。

其中基于FPGA的控制、SDRAM存储的高速数据采集系统具有可靠性高、数据不丢失、抗干扰性强、便于数据传输、存储、显示和处理,可扩展性好等优点,因而具有一定的实用价值和良好的DOI:10.16661/ki.1672-3791.2015.23.001双通道高速数据采集端的硬件电路设计①黄秀珍 储萍(浙江理工大学科技与艺术学院 浙江杭州 311121)摘 要:在数据采集理论的基础上,提出系统整体硬件设计方案。

采用12位双通道的A/D电路设计,选用的高速A/D芯片是AD9226,理论值上最高采样率可达到65MSPS。

12位双通道A/D板通过40个扩展口与FPGA系统进行相连接。

经过测试,能够实现50M高速采集的功能。

关键词:高速数据采集 硬件设计中图分类号:TN79文献标识码:A文章编号:1672-3791(2015)08(b)-0001-02①课题来源:浙江理工大学科技与艺术学院科研项目(KY2013003)《基于FPGA的高速数据采集系统的设计与实现》。

基金项目：浙江理工大学科研项目(KY2013002)《基于波形特征的LED驱动电源磁性元件电参数测量关键技术研究》。

图1 AD 高速采集模块框图图2 A9226设计电路. All Rights Reserved.科 技 前 沿2科技资讯 SC I EN C E & TE C HN O LO G Y I NF O R MA T IO N应用前景。

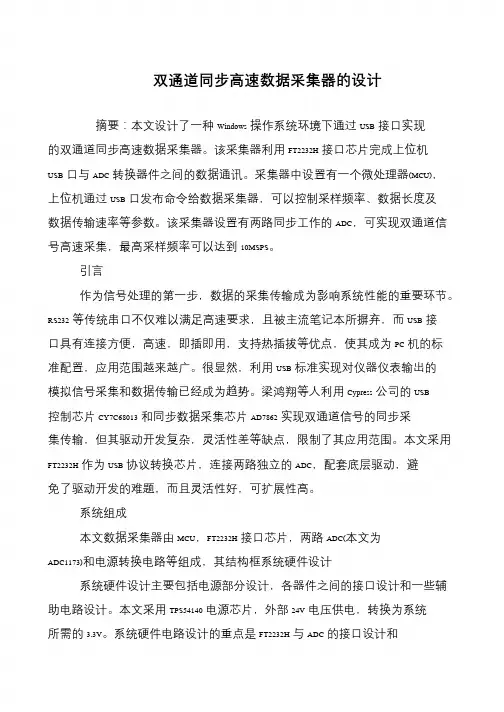

双通道同步高速数据采集器的设计摘要：本文设计了一种Windows操作系统环境下通过USB接口实现的双通道同步高速数据采集器。

该采集器利用FT2232H接口芯片完成上位机USB口与ADC转换器件之间的数据通讯。

采集器中设置有一个微处理器(MCU)，上位机通过USB口发布命令给数据采集器，可以控制采样频率、数据长度及数据传输速率等参数。

该采集器设置有两路同步工作的ADC，可实现双通道信号高速采集，最高采样频率可以达到10MSPS。

引言作为信号处理的第一步，数据的采集传输成为影响系统性能的重要环节。

RS232等传统串口不仅难以满足高速要求，且被主流笔记本所摒弃，而USB接口具有连接方便，高速，即插即用，支持热插拔等优点，使其成为PC机的标准配置，应用范围越来越广。

很显然，利用USB标准实现对仪器仪表输出的模拟信号采集和数据传输已经成为趋势。

梁鸿翔等人利用Cypress公司的USB 控制芯片CY7C68013和同步数据采集芯片AD7862实现双通道信号的同步采集传输，但其驱动开发复杂，灵活性差等缺点，限制了其应用范围。

本文采用FT2232H作为USB协议转换芯片，连接两路独立的ADC，配套底层驱动，避免了驱动开发的难题，而且灵活性好，可扩展性高。

系统组成本文数据采集器由MCU，FT2232H接口芯片，两路ADC(本文为ADC1173)和电源转换电路等组成，其结构框系统硬件设计系统硬件设计主要包括电源部分设计，各器件之间的接口设计和一些辅助电路设计。

本文采用TPS54140电源芯片，外部24V电压供电，转换为系统所需的3.3V。

系统硬件电路设计的重点是FT2232H与ADC的接口设计和。

多通道同步数据采集系统设计与实现的开题报告一、课题背景和研究目的数据采集是信息化和智能化领域中的基础性问题，随着科技的进步和技术的不断创新，数据采集技术也越来越成熟和普及。

现代工业控制、自动化生产以及物流、交通运输等领域都需要对大量数据进行采集、处理和分析，以实现高效率、高质量的工作效果。

面对如此多元化的应用需求，为了能够同时采集多通道的数据，需要设计一种多通道同步数据采集系统。

该系统可以准确地获取不同信号来源的数据，并进行实时处理和传输，以满足实际应用中对多通道数据采集的需求，同时具备高精度、高速度等特点。

本研究的目的是设计和实现一种基于多通道同步数据采集系统的数据采集和处理平台，以满足多领域、多种应用环境下的数据采集需求。

二、研究内容和技术路线1. 多通道同步数据采集系统需求分析：本研究将对不同领域的多通道数据采集需求进行深入分析，确定不同数据采集系统的基本需求、采样精度、采样速度、处理能力等技术指标。

2. 多通道同步数据采集系统硬件设计：本研究将设计一个基于硬件平台的多通道数据采集系统，包括硬件电路、传感器、采集卡、信号放大器等。

系统将采用FPGA 作为控制中心，使用高速采集芯片以及高速通讯模块等，实现多通道数据采集和实时传输。

3. 多通道同步数据采集系统软件设计：本研究将设计数据采集软件，包括信号处理算法、通讯协议等，开发数据采集和分析软件平台，实现对多种不同信号来源的数据采集和处理。

4. 多通道同步数据采集系统的实验测试：本研究将对系统在实际应用环境中的采集效果、传输速度、处理能力等进行测试，评估系统的性能和各项技术指标是否符合实际需求，为提高系统的稳定性和性能指标做进一步优化。

技术路线：（1）需求分析—确定系统基本需求和技术指标；（2）硬件设计—设计多通道同步数据采集系统的硬件电路；（3）软件设计—设计并开发数据采集和分析软件，如信号处理算法、通讯协议等；（4）实验测试—对系统在实际应用环境中进行测试与评估，提高系统的稳定性和性能指标。

多通道数据采集系统的设计与实现近年来，随着科技的不断发展和数据的迅速增长，对于多通道数据采集系统的需求越来越迫切。

多通道数据采集系统旨在通过多个输入通道同时采集、传输和处理多组数据，以满足大规模数据采集和处理的需求。

本文将详细介绍多通道数据采集系统的设计与实现。

1. 系统需求分析在设计多通道数据采集系统之前，首先要明确系统的需求。

根据具体的应用场景和目标，我们需要确定以下几个方面的需求：1.1 数据采集范围：确定需要采集的数据范围，包括数据类型、数据量和采集频率等。

这将直接影响系统的硬件选择和设计参数。

1.2 数据传输和存储要求：确定数据传输和存储的方式和要求。

例如，是否需要实时传输数据，是否需要数据缓存和压缩等。

1.3 系统的实时性要求：确定系统对数据采集和处理的实时性要求。

根据实际应用场景，可以确定系统对数据延迟和响应时间的要求。

1.4 系统的可扩展性：考虑系统的可扩展性，以满足未来可能的扩展需求。

这包括硬件和软件的可扩展性。

2. 系统设计在需求分析的基础上，我们进行多通道数据采集系统的设计。

系统设计主要包括硬件设计和软件设计两个方面。

2.1 硬件设计根据需求分析中确定的数据采集范围和要求，我们选择合适的硬件设备进行数据采集。

常用的硬件设备包括传感器、模拟信号采集卡和数字信号处理器等。

2.2 传感器选择根据需要采集的数据类型，选择合适的传感器进行数据采集。

不同的传感器适用于不同的数据类型，如温度传感器、压力传感器、光传感器等。

2.3 采集卡设计针对多通道数据采集系统的特点，我们需要选择合适的模拟信号采集卡进行数据采集。

采集卡应具备多个输入通道，并能够同时采集多个通道的数据。

2.4 数字信号处理器设计针对采集到的模拟信号数据，我们需要进行数字信号处理。

选择合适的数字信号处理器进行数据处理，如滤波、采样和转换等。

2.5 软件设计针对系统的需求和硬件的设计，我们需要进行软件设计，以实现数据采集、传输和处理。

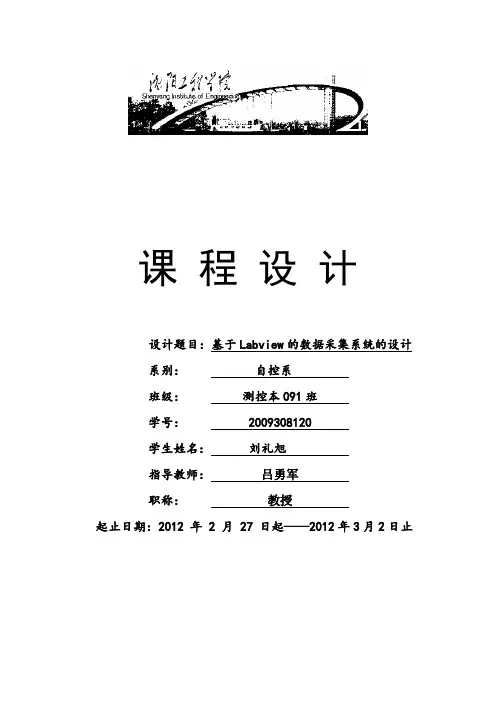

课程设计设计题目：基于Labview的数据采集系统的设计系别：自控系班级：测控本091班学号： 2009308120学生姓名：刘礼旭指导教师：吕勇军职称：教授起止日期：2012 年 2 月 27 日起——2012年3月2日止沈阳工程学院课程设计任务书课程设计题目：基于Labview的数据采集系统的设计系别自控系班级测控本091班学生姓名刘礼旭学号 2009308120指导教师吕勇军职称教授课程设计进行地点：实训F430任务下达时间： 12年 2月27日起止日期： 12年2月27日起——至12年3月2日止教研室主任吕勇军 2012年 2 月 26 日批准1.设计主要内容及要求；设计基于Labview 的数据采集系统。

要求：1）掌握NI-DAQ使用方法。

2）了解数据采集以及信号处理方法。

3）可以进行多路数据采集、存储和显示。

可以对测量的信号进行不同方式的滤波处理。

2.对设计论文撰写内容、格式、字数的要求；（1）.课程设计论文是体现和总结课程设计成果的载体，一般不应少于3000字。

（2）.学生应撰写的内容为：中文摘要和关键词、目录、正文、参考文献等。

课程设计论文的结构及各部分内容要求可参照《沈阳工程学院毕业设计（论文）撰写规范》执行。

应做到文理通顺，内容正确完整，书写工整，装订整齐。

（3）.论文要求打印，打印时按《沈阳工程学院毕业设计（论文）撰写规范》的要求进行打印。

（4）. 课程设计论文装订顺序为：封面、任务书、成绩评审意见表、中文摘要和关键词、目录、正文、参考文献。

3.时间进度安排；沈阳工程学院虚拟仪器课程设计成绩评定表摘要随着电子技术、计算技术和网络技术的高速发展，传统的电子测量仪器的功能和作用已发生了质的变化，新型的虚拟仪器应运而生。

虚拟仪器（virtual instrumention）是基于计算机的仪器，其实质是充分利用计算机来实现和扩展传统仪器的功能。

计算机和仪器的紧密结合是目前仪器发展的一个重要方向。
