施工图设计的内容和意义介绍

刍议筑建筑方案设计及施工设计图的重要性摘要：本文对建筑方案设计的意义和设计理念进行分析，并对设计图进行一些优质的建议。

关键词：建筑；方案设计；施工；设计图建筑设计过程中一个非常重要的组成部分就是建筑施工设计图。

建筑施工设计图是在初级建筑设计阶段的基础上完善图纸并且继续深化。

完善施工图设计时，应该通过相关人员对设计图纸进行审核并用于施工。

建筑行业以建筑方案为基础，按照建筑法律法规完成施工图。

建筑行业整体设计的开端就是筑设计专业，所以，建筑施工方案和建筑施工图就显得极其重要。

一、建筑设计理念的应用（一）在规划中使用建筑设计理念在设计规划公共办公楼的时候，设计师可以创建一个统一、完整美观的公共办公楼，不但能增加用户心理满足感，同时还能增加用户的信任感[1]。

因此，在设计公共办公楼时，要在建筑设计中加入企业形象，同时反映企业的特征和风格。

在规划学校的时候，学校会面临不断的调整、合并、扩大等任务。

因此，在设计学校的时候，应该充分考虑土地的资源，要科学合理的利用土地资源，按照立体化、低密、高容等建筑设计理念的方向进行学校建筑设计。

（二）建筑设计的理念根据自然通风的原理对风冷系统进行设计，从而使建筑能够有效地利用春夏的主导风向。

建筑应该选择适合当地气候条件的总体布局和半面形式。

现阶段我国建筑设计理念更侧重节能设计，节能减排设计是现代工业经济背景下的一大创新理念。

我国传统的建筑设计理念是按照建筑坚固作为基本原则，从而更好的方便了大众及办公出行。

[2]同时，建筑的节约能源可以充分利用太阳能资源，在建筑设计时，将采暖及空调还有建筑围护结构融入其中，并且使用节能的采暖及空调，防止资源浪费的情况发生。

节约水资源主要包括建筑绿色的节约用水，绿色建筑外部注重回归自然并且强调绿色建筑外部和周边环境相融合，做好动静互补、和谐一致，使自然生态环境得到最大程度的保护。

建筑室内空间空气清新，温度、湿度适当，从而使住宅使用者达到身心健康的需求。

工程施工图工程施工图工程施工图是施工单位在施工前编制的，它是工程施工的指导方针。

它包括建筑施工图、结构施工图、给排水施工图、电气施工图等。

工程施工图的编制应符合国家有关规范和标准的要求。

工程施工图是施工单位和工程设计单位之间的交接文件，为了保证施工的顺利进行，必须准确地反映设计要求，规范施工过程。

同时，施工单位在编制工程施工图时，还需要考虑施工过程中可能遇到的问题，预留必要的调整空间。

工程施工图包含的内容主要有以下几个方面：1.灰规划布局：按照设计要求对工程布局进行规划，确定主要建筑、构筑物、设备的位置和数量。

2.建筑结构施工图：包括建筑物的结构图、剖面图、平面图等详细图纸，用于指导建筑物的施工。

3.给排水施工图：包括给水、排水、暖通设备等图纸，用于指导给排水系统的施工。

4.电气施工图：包括电气设备、电缆线路等图纸，用于指导电气系统的施工。

5.装饰施工图：包括室内装修、外部装饰等详细图纸，用于指导装饰工程的施工。

在编制工程施工图的过程中，需要注意以下几个方面：1.准确反映设计要求：工程施工图是根据设计方案编制的，必须准确地反映设计要求，包括建筑结构、设备配置、管道布局等方面。

2.合理布局规划：在编制施工图时，要合理地进行布局规划，确保各个施工过程能够顺利进行，避免交叉干扰。

3.符合施工工艺：工程施工图必须符合施工工艺要求，明确施工步骤和方法，确保施工质量。

4.充分考虑安全因素：在编制施工图时，需要充分考虑安全因素，明确安全保护措施，确保施工过程安全顺利进行。

5.统筹协调：工程施工图需要统筹协调各个工程部门之间的关系，确保施工过程顺利进行。

在实际施工过程中，工程施工图是施工单位的重要依据，是保证工程施工质量和进度的关键文件。

因此，施工单位在施工前要认真研究工程施工图，充分理解其中的设计要求和施工步骤，确保施工过程顺利进行。

同时，施工单位在施工过程中要严格按照工程施工图的要求进行施工，确保施工质量，做到安全施工，保障工程质量。

建设工程施工图审图一、建设工程施工图审图的概念和意义建设工程施工图是建筑施工过程中的重要一环，它是建筑设计方案的具体实施方案和建设用地建设项目的现场实施图纸。

建设工程施工图审图指的是对建设工程施工图纸进行审查和审核，以确定图纸的技术规范和施工要求的合理性、准确性，保障施工质量，确保施工按照图纸的要求进行。

建设工程施工图审图的意义在于保障施工质量，确保施工按照设计要求进行，防止在施工过程中出现因施工图纸不合理或错误而导致的质量问题和施工事故。

同时，通过审图可以及时发现并纠正施工图纸中存在的缺陷和问题，保障建设工程的安全可靠和工程质量。

二、建设工程施工图审图的基本内容和要求1.审图范围建设工程施工图审图的范围一般包括建筑结构、设备安装、给排水、供暖通风、电气、照明、消防等专业图纸，需要对各个专业的图纸进行全面审查。

2.审图内容（1）技术要求和规范：对施工图纸中的技术要求和规范进行的审查，包括建筑结构设计规范、建筑材料选用、施工工艺、施工质量要求等。

（2）设计图纸的准确性和合理性：对施工图纸中的设计尺寸、剖面、结构强度等内容进行核对，确保图纸的准确性和合理性。

（3）施工材料和构件的选用标准：对施工图纸中所用到的施工材料和构件进行核查，确保其符合国家相关标准和规范。

（4）施工工艺和施工方法：对施工图纸中的施工工艺进行审核，确定施工方案是否合理、可行。

3.审图要求（1）审图应由具有相应专业资质和经验的工程技术人员进行。

（2）审图应严格按照建设工程相关规范和标准进行。

（3）对于审图中发现的问题和缺陷，要给出具体合理的修改意见，确保图纸的合理性和准确性。

三、建设工程施工图审图的流程和要点1. 施工图设计阶段在建设工程施工图设计阶段，建设单位应当组织相关专业技术人员对施工图进行初审，对图纸的准确性、合理性进行核对和审核，并针对可能存在的问题和缺陷提出修改意见。

2. 施工图编制阶段在建设工程施工图编制阶段，审图工作应当由建设单位或其他具有审图资质的机构组织进行，对施工图进行全面细致的审查和核对，确保施工图纸的准确性、合理性和安全性。

施工图审图意见施工图审图意见是施工图设计文件审查的重要环节，是对设计文件进行全面、细致的审查后，提出的具体意见和建议。

本文将介绍施工图审图意见的内容、意义和作用，以及审查的基本原则和程序。

符合性审查：对设计文件是否符合国家有关法规、标准、规范等进行审查。

完整性审查：对设计文件的完整性进行审查，包括图纸目录、设计说明、施工图纸等。

技术性审查：对设计文件中的技术性内容进行审查，包括结构安全性、建筑节能性、设备实用性等。

经济性审查：对设计文件的经济性进行审查，包括材料使用、工程造价、施工周期等。

提高设计质量：通过对设计文件的全面审查，发现并纠正设计中存在的问题，提高设计质量。

确保施工安全：通过对设计文件的详细审查，发现并纠正设计中存在的安全隐患，确保施工安全。

降低工程造价：通过对设计文件的细致审查，发现并纠正设计中存在的浪费现象，降低工程造价。

优化施工周期：通过对设计文件的综合审查，发现并纠正设计中存在的不足之处，优化施工周期。

施工图审图意见的审查应遵循以下原则和程序：程序：接收申请材料→组织专家审查→形成审图意见→公示→送达申请人。

施工图审图意见是施工图设计文件审查的重要环节，对于提高设计质量、确保施工安全、降低工程造价、优化施工周期具有重要意义。

在审查过程中，应遵循公正、客观、科学、合理的原则，按照规定的程序进行审查，确保审图意见的准确性和有效性。

申请人也应认真对待审图意见，按照意见进行修改和完善，确保设计文件的完整性和合规性。

法律、行政法规规定提交的其他材料（如消防、人防、节能、环保、卫生防疫等部门批准文件或审查意见等）建设单位向建设行政主管部门报送施工图，并作书面登录。

建设行政主管部门对报送的施工图进行内审，主要审查的内容有：是否符合各项法律、法规；是否符合抗震、消防、节能、环保、卫生防疫等专项规划要求；是否符合国家规定的初步设计及概算审批原则；基础和主体结构的安全性；人防工程（不含人防指挥工程）防护密闭性质量是否符合现行国家有关规范；各专业设计是否符合规范和强制性条文规定；建筑节能设计是否符合建筑节能强制性标准等。

简述建筑施工图设计要点及设计中应注意的问题摘要：目前在建筑工程施工前，建筑施工图设计有着十分重要的意义，它不仅为建筑施工提供了详细的规划和准备，还为建筑施工提供了准确的施工图纸，从而使得建筑工程的效益得到了有效的提高。

此外，我们在建筑工程施工图设计的过程中，还要对一些施工问题进行注意，并且采用相关的应对措施，来避免这些问题在实际施工的过程中出现。

关键词：建筑施工图；设计要点；应注意的问题1.施工图设计对建筑工程施工的重要性1.1为建筑施工提供详细的规划和准备众所周知，所有的建筑施工是一项综合的项目，它包括建筑施工图纸设计，施工人员，施工技术，资金等等，这些都是必备的。

其中建筑施工图纸更是建筑施工前的一个重要关节点，具有十分重要的意义和作用，它能够在建筑施工前为建筑施工进行详细的规划和准备。

1.2为建筑施工提供准确的施工图纸在一栋建筑的建设中它会涉及到许许多多方面的问题，例如地基深度要多深才能够满足建筑建设的需求；建筑物，构筑物的设计是否符合要求；建筑场地与场地外围的城市道路标高衔接是否设计合理等等这些都是建筑施工常见的问题，但是这些问题的解决都需要靠什么呢，都是需要靠建筑施工设计来进行提供准确和立体的施工图纸和施工方案，它可以让施工者在施工中能够有图可依，不至于盲目施工。

2.建筑施工图设计要点2.1符合规范在建筑施工图设计过程中，作为设计人员必须时刻意识到自身在设计工作中的重要性，并在设计过程中切实加强对有关建筑工程设计规范和制度的学习，确保整个设计过程的科学合理性，严格按照相关规范进行设计，才能确保提供的数据信息具有较强科学性和指导性，预防盲目施工，有效地解决在建筑方案中出现的问题，为建筑工程质量提供有力保障。

2.2施工图设计应细致和全面施工图设计必须做到细致和全面，精益求精。

只有施工图表达细致全面，才能够在现场施工中有条不紊地进行指导性工作。

进而保证建筑工程在施工中，能够有根据的有效的避免施工质量问题。

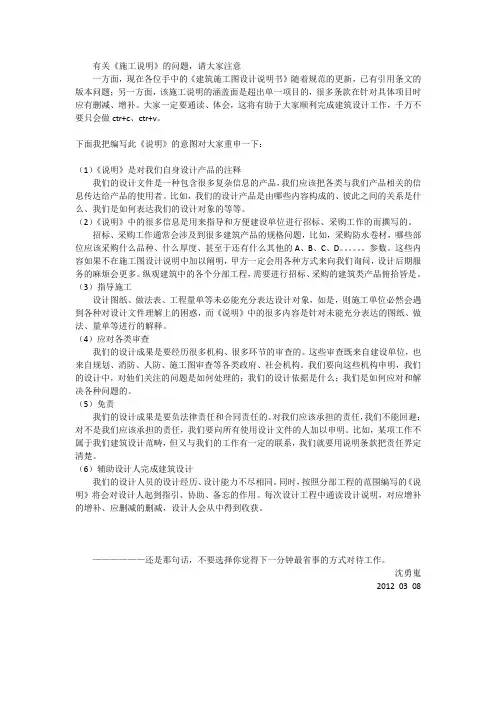

有关《施工说明》的问题，请大家注意一方面，现在各位手中的《建筑施工图设计说明书》随着规范的更新，已有引用条文的版本问题；另一方面，该施工说明的涵盖面是超出单一项目的，很多条款在针对具体项目时应有删减、增补。

大家一定要通读、体会，这将有助于大家顺利完成建筑设计工作，千万不要只会做ctr+c、ctr+v。

下面我把编写此《说明》的意图对大家重申一下：（1）《说明》是对我们自身设计产品的注释我们的设计文件是一种包含很多复杂信息的产品，我们应该把各类与我们产品相关的信息传达给产品的使用者。

比如，我们的设计产品是由哪些内容构成的、彼此之间的关系是什么、我们是如何表达我们的设计对象的等等。

（2）《说明》中的很多信息是用来指导和方便建设单位进行招标、采购工作的而撰写的。

招标、采购工作通常会涉及到很多建筑产品的规格问题，比如，采购防水卷材，哪些部位应该采购什么品种、什么厚度、甚至于还有什么其他的A、B、C、D。

参数。

这些内容如果不在施工图设计说明中加以阐明，甲方一定会用各种方式来向我们询问，设计后期服务的麻烦会更多。

纵观建筑中的各个分部工程，需要进行招标、采购的建筑类产品俯拾皆是。

（3）指导施工设计图纸、做法表、工程量单等未必能充分表达设计对象，如是，则施工单位必然会遇到各种对设计文件理解上的困惑，而《说明》中的很多内容是针对未能充分表达的图纸、做法、量单等进行的解释。

（4）应对各类审查我们的设计成果是要经历很多机构、很多环节的审查的。

这些审查既来自建设单位，也来自规划、消防、人防、施工图审查等各类政府、社会机构。

我们要向这些机构申明，我们的设计中，对他们关注的问题是如何处理的；我们的设计依据是什么；我们是如何应对和解决各种问题的。

（5）免责我们的设计成果是要负法律责任和合同责任的。

对我们应该承担的责任，我们不能回避；对不是我们应该承担的责任，我们要向所有使用设计文件的人加以申明。

比如，某项工作不属于我们建筑设计范畴，但又与我们的工作有一定的联系，我们就要用说明条款把责任界定清楚。

工程施工设计概括施工组织设计是工程施工设计的重要组成部分，它是在项目初步设计完成的基础上，按照施工的具体要求和实际情况，对施工过程中的组织管理、工程施工流程和资源分配等方面进行设计和规划。

施工组织设计的主要内容包括施工组织结构设计、施工装备布置设计、施工人员配备设计、施工作业程序设计等。

在施工组织设计中，需要考虑到施工现场的条件，合理布置工程设备和人员，确保施工顺利进行。

施工工艺设计是工程施工设计的重要内容，它是根据施工过程中的具体要求和技术标准，对工程的施工工艺流程、方法和措施进行设计和规划。

施工工艺设计的主要内容包括工程施工方案设计、施工工艺流程设计、施工工艺参数设计、施工过程控制设计等。

在施工工艺设计中，需要考虑到工程的实际情况和要求，确定合理的施工工艺流程和施工方法，确保工程施工的顺利进行。

施工图设计是工程施工设计的重要环节，它是在项目设计完成的基础上，根据施工需要，对工程的施工图纸进行设计和绘制。

施工图设计的主要内容包括施工平面图设计、施工剖面图设计、施工细部图设计、施工标准图设计等。

在施工图设计中，需要考虑到工程的具体要求和技术规范，确保施工图纸的准确性和可靠性，为工程施工提供有效的参考依据。

施工方案设计是工程施工设计的重要组成部分，它是根据工程的具体条件和要求，对工程施工的方案和措施进行设计和规划。

施工方案设计的主要内容包括施工进度计划设计、施工安全计划设计、施工质量保证计划设计、施工材料及设备供应计划设计等。

在施工方案设计中，需要考虑到工程的具体情况和要求，合理制定施工方案和措施，确保施工的顺利进行。

总的来说，工程施工设计是工程建设的关键环节，它直接关系到工程建设的质量、工期和成本。

通过对施工组织设计、施工工艺设计、施工图设计和施工方案设计等方面进行综合规划和设计，可以有效提高工程施工的效率和质量，确保工程的顺利进行。

希望工程施工设计能够得到越来越多的重视和关注，为促进工程建设的可持续发展做出积极贡献。

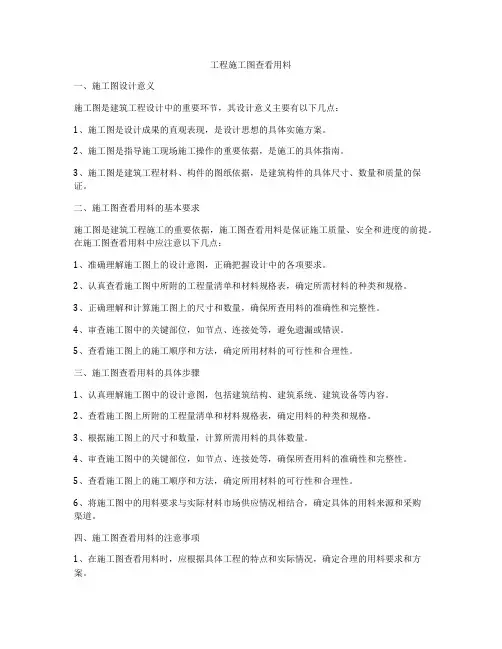

工程施工图查看用料一、施工图设计意义施工图是建筑工程设计中的重要环节，其设计意义主要有以下几点：1、施工图是设计成果的直观表现，是设计思想的具体实施方案。

2、施工图是指导施工现场施工操作的重要依据，是施工的具体指南。

3、施工图是建筑工程材料、构件的图纸依据，是建筑构件的具体尺寸、数量和质量的保证。

二、施工图查看用料的基本要求施工图是建筑工程施工的重要依据，施工图查看用料是保证施工质量、安全和进度的前提。

在施工图查看用料中应注意以下几点：1、准确理解施工图上的设计意图，正确把握设计中的各项要求。

2、认真查看施工图中所附的工程量清单和材料规格表，确定所需材料的种类和规格。

3、正确理解和计算施工图上的尺寸和数量，确保所查用料的准确性和完整性。

4、审查施工图中的关键部位，如节点、连接处等，避免遗漏或错误。

5、查看施工图上的施工顺序和方法，确定所用材料的可行性和合理性。

三、施工图查看用料的具体步骤1、认真理解施工图中的设计意图，包括建筑结构、建筑系统、建筑设备等内容。

2、查看施工图上所附的工程量清单和材料规格表，确定用料的种类和规格。

3、根据施工图上的尺寸和数量，计算所需用料的具体数量。

4、审查施工图中的关键部位，如节点、连接处等，确保所查用料的准确性和完整性。

5、查看施工图上的施工顺序和方法，确定所用材料的可行性和合理性。

6、将施工图中的用料要求与实际材料市场供应情况相结合，确定具体的用料来源和采购渠道。

四、施工图查看用料的注意事项1、在施工图查看用料时，应根据具体工程的特点和实际情况，确定合理的用料要求和方案。

2、对于施工图上的疑难问题和不明确处，应及时与设计单位或相关部门沟通，明确解决。

3、在用料计算过程中，应严格按照施工图上的设计要求和规范要求进行计算，避免出现错误。

4、在选择材料时，应根据工程质量、安全和环保要求，选择合格的材料供应商和产品，确保施工质量和工程安全。

5、在用料来源和采购渠道确定后，应及时做好用料跟踪和管理，保证所查用料的及时供应和合理管理。

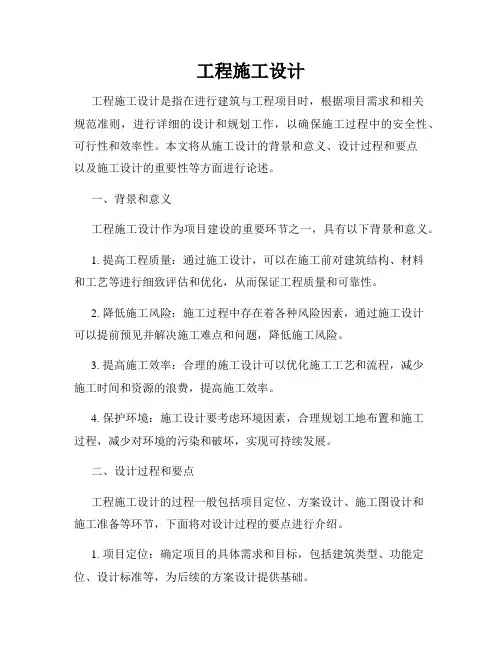

工程施工设计工程施工设计是指在进行建筑与工程项目时，根据项目需求和相关规范准则，进行详细的设计和规划工作，以确保施工过程中的安全性、可行性和效率性。

本文将从施工设计的背景和意义、设计过程和要点以及施工设计的重要性等方面进行论述。

一、背景和意义工程施工设计作为项目建设的重要环节之一，具有以下背景和意义。

1. 提高工程质量：通过施工设计，可以在施工前对建筑结构、材料和工艺等进行细致评估和优化，从而保证工程质量和可靠性。

2. 降低施工风险：施工过程中存在着各种风险因素，通过施工设计可以提前预见并解决施工难点和问题，降低施工风险。

3. 提高施工效率：合理的施工设计可以优化施工工艺和流程，减少施工时间和资源的浪费，提高施工效率。

4. 保护环境：施工设计要考虑环境因素，合理规划工地布置和施工过程，减少对环境的污染和破坏，实现可持续发展。

二、设计过程和要点工程施工设计的过程一般包括项目定位、方案设计、施工图设计和施工准备等环节，下面将对设计过程的要点进行介绍。

1. 项目定位：确定项目的具体需求和目标，包括建筑类型、功能定位、设计标准等，为后续的方案设计提供基础。

2. 方案设计：根据项目定位，进行方案设计，包括建筑布局、结构形式和装饰风格等，通过模拟和优化，确定最佳的设计方案。

3. 施工图设计：在方案确定后，进行详细的施工图设计，包括平面图、立面图和剖面图等，以及相关的工程量清单和材料规范等，为施工提供准确的依据。

4. 施工准备：根据施工图纸，进行材料采购、工程设备配置和人员组织等准备工作，确保施工过程顺利进行。

三、施工设计的重要性工程施工设计在项目建设中发挥着重要的作用，具有以下几个方面的重要性。

1. 提高工程质量和安全性：通过施工设计，可以从建筑结构、材料和工艺等方面对工程进行全面的评估和优化，提高施工质量和安全性。

2. 降低施工成本和风险：合理的施工设计可以减少施工过程中的资源浪费和风险，避免施工延误和质量问题，降低项目成本。

快速看懂工程施工图纸一、工程施工图纸的含义工程施工图纸是设计人员根据设计文件，将设计方案具体表达出来的图样和文字说明，是设计文件的延伸和细化。

它是将设计方案具体化、可操作化，为施工人员提供详细的施工指导、技术规范和测量控制资料的载体。

在建筑施工中，工程施工图纸是工程实施的依据，是施工人员了解设计意图、制定施工方案、协调施工进度、控制施工质量的重要工具。

因此，工程施工图纸的准确性、清晰性、完整性和合理性对工程施工的顺利进行起着至关重要的作用。

二、工程施工图纸的类型工程施工图纸根据图纸的具体内容和用途可分为多种类型，主要包括建筑施工图、结构施工图、给排水施工图、暖通施工图和电气施工图等。

这些不同类型的图纸根据需要进行组合，构成完整的工程施工图纸套图。

1.建筑施工图建筑施工图是建筑工程施工的主要依据，它包括建筑布局、平面布置、剖面、细部构造、装饰装修等内容。

建筑施工图应能清晰表达建筑结构、构造、尺寸、材料、质量要求等信息，为建筑工程的施工提供正确的指导和控制。

2.结构施工图结构施工图是建筑结构设计的具体表现，包括结构构造、尺寸、材料、连接方式、施工要求等内容。

结构施工图应能清晰表达建筑结构的受力原理和构造形式，为施工人员理解结构设计意图、控制结构施工质量提供指导。

3.给排水施工图给排水施工图是给水、排水、排污系统的具体表现，包括管道系统布置、管道连接、特殊构造、设备位置等内容。

给排水施工图应能清晰表达给排水系统的布置和连接关系，为施工人员控制水力设计参数、安装管道设备提供指导。

4.暖通施工图暖通施工图是暖通空调系统的具体表现，包括空调设备位置、管道布置、气流设计、控制系统等内容。

暖通施工图应能清晰表达暖通系统的设计参数和布置要求，为施工人员正确安装设备、调试系统提供指导。

5.电气施工图电气施工图是电气系统的具体表现，包括电气负荷计算、线路布置、设备位置、控制系统等内容。

电气施工图应能清晰表达电气系统的设计参数和布置要求，为施工人员正确安装电气设备、调试系统提供指导。

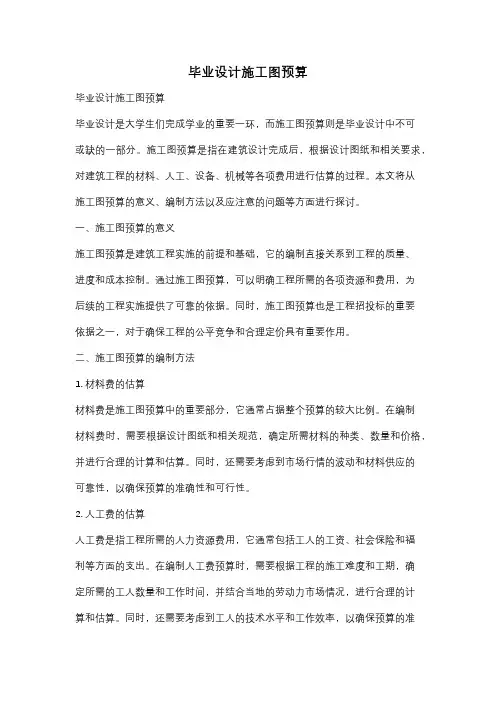

毕业设计施工图预算毕业设计施工图预算毕业设计是大学生们完成学业的重要一环，而施工图预算则是毕业设计中不可或缺的一部分。

施工图预算是指在建筑设计完成后，根据设计图纸和相关要求，对建筑工程的材料、人工、设备、机械等各项费用进行估算的过程。

本文将从施工图预算的意义、编制方法以及应注意的问题等方面进行探讨。

一、施工图预算的意义施工图预算是建筑工程实施的前提和基础，它的编制直接关系到工程的质量、进度和成本控制。

通过施工图预算，可以明确工程所需的各项资源和费用，为后续的工程实施提供了可靠的依据。

同时，施工图预算也是工程招投标的重要依据之一，对于确保工程的公平竞争和合理定价具有重要作用。

二、施工图预算的编制方法1. 材料费的估算材料费是施工图预算中的重要部分，它通常占据整个预算的较大比例。

在编制材料费时，需要根据设计图纸和相关规范，确定所需材料的种类、数量和价格，并进行合理的计算和估算。

同时，还需要考虑到市场行情的波动和材料供应的可靠性，以确保预算的准确性和可行性。

2. 人工费的估算人工费是指工程所需的人力资源费用，它通常包括工人的工资、社会保险和福利等方面的支出。

在编制人工费预算时，需要根据工程的施工难度和工期，确定所需的工人数量和工作时间，并结合当地的劳动力市场情况，进行合理的计算和估算。

同时，还需要考虑到工人的技术水平和工作效率，以确保预算的准确性和可行性。

3. 设备费的估算设备费是指工程所需的各种施工设备和机械的费用，它通常包括设备的购置、租赁和维护等方面的支出。

在编制设备费预算时，需要根据工程的施工要求和设备的规格型号，确定所需设备的种类和数量，并结合市场行情和设备供应商的报价，进行合理的计算和估算。

同时，还需要考虑到设备的使用寿命和折旧费用，以确保预算的准确性和可行性。

三、施工图预算应注意的问题1. 准确性和可行性施工图预算的准确性和可行性是其编制的重要目标，因此在进行预算时，需要尽可能地获取准确的信息和数据，并结合实际情况进行合理的估算。

建筑工程制图目录CONTENCT •建筑工程制图概述•建筑工程制图基础知识•建筑施工图设计与绘制•结构施工图设计与绘制•设备施工图设计与绘制•建筑工程制图实践应用与案例分析01建筑工程制图概述制图的目的和意义表达设计意图通过图纸将设计师的构思和意图准确、清晰地表达出来，为施工提供明确的指导。

协调各专业工作建筑工程涉及多个专业，如建筑、结构、给排水、电气等，制图可以协调各专业之间的工作，确保施工的顺利进行。

便于施工和管理图纸是施工的依据和管理的工具，通过图纸可以了解工程的规模、结构形式、材料选用等信息，方便施工和管理人员的工作。

01020304准确性清晰性完整性规范性制图的基本原则图纸应包含必要的信息和内容，不得遗漏或省略重要部分。

图纸应清晰易懂，避免使用模糊或晦涩的表述方式。

图纸必须准确地反映设计意图和实际情况，不得有误导性的信息。

图纸应符合国家和行业的相关标准和规范，采用统一的符号和标注方法。

建筑立面图建筑平面图建筑总平面图建筑剖面图建筑详图制图的分类和内容表示建筑物外立面和内立面的形状、材料、颜色等信息的图纸。

表示建筑物各层平面布置情况的图纸，包括房间布局、门窗位置、楼梯走道等。

表示建筑物的总体布局、周围环境、道路、绿化等信息的图纸。

表示建筑物内部垂直方向的构造和层次关系的图纸，包括楼板、梁、柱、门窗过梁等结构构件的位置和尺寸。

表示建筑物细部构造和做法的图纸，包括墙身、楼地面、屋盖、楼梯、门窗、装饰等部分的详细构造和尺寸。

02建筑工程制图基础知识0102 03 04 05投影法的基本概念三视图的形成及投影规律点的投影直线的投影平面的投影了解投影法及其分类，掌握正投影法的基本特性。

理解三视图的形成原理，掌握三视图之间的投影关系及方位关系。

掌握点的三面投影规律及点的投影与直角坐标的关系。

掌握各种位置直线的投影特性及其投影作图方法。

掌握各种位置平面的投影特性及其投影作图方法。

投影原理与视图表达80%80%100%剖面图与断面图的绘制了解剖面图的形成、标注及分类，掌握全剖面图、半剖面图、局部剖面图的绘制方法。

建筑工程施工组织设计的意义及特点浅析摘要：本文论述了建筑工程施工组织设计的重要性，介绍了施工组织设计的意义及编制特点和要求，阐述了施工组织设计的内容，最终提高企业经济效益和社会效益。

关键词：施工组织设计；意义；特点1、引言无论是民用建筑、工业厂房还是公共建筑，施工组织设计从工程技术、施工管理、施工工序、各专业之间的协调与配合、施工现场的整体布置、材料和机具堆放的有条不紊等是至关重要的，施工组织设计编制的好坏直接关系到工程的质量与品质。

建筑工程施工组织设计不仅是建筑工程施工管理的有力保障，而且能够推动建筑工程项目保质保量按时完工。

因此，进行科学合理的施工组织设计，不仅对于建筑工程施工建设有着积极的指导意义，而且对于施工管理及工程施工的按时完工都有一定的积极作用。

2、建筑工程施工组织设计的重要性2.1 施工组织总设计对于建筑工程施工招标的作用建筑工程施工的招投标阶段是建筑工程施工过程中进行建筑工程施工投资控制的一个关键阶段。

在建筑工程施工的招投标阶段中，建筑工程施工组织总设计不仅对于建筑工程的整体施工及工程概况有一个概括与描述，为建筑工程的招投标实施提供一个相当可靠的生产和技术的保障，也是建筑工程施工招投标过程中的重要信息和依据。

2.2 施工组织设计对于施工管理的作用建筑工程施工组织设计对于建筑工程施工管理中的作用主要体现在施工组织设计对于施工参与企业在进行建筑工程施工过程中关于经营目标的管理与实现。

在施工组织设计中，施工组织要对建筑工程的施工参与企业参与建筑施工中的生产投入及产出的整个过程进行统筹安排。

施工参与企业按照施工组织设计对施工管理进行部署就可以实现于建筑工程施工过程中施工参与企业从参与工程施工的生产到施工企业对于建筑工程施工结束的过程管控，并根据具体的施工措施与管理实施进行相应的调整，保证建筑工程高质高效按时完工。

2.3 单位工程施工组织设计对于建筑工程施工的作用在建筑工程施工过程中，单位工程施工组织设计是建筑工程施工单位进行施工方案制定时的重要依据。

建筑工程施工图设计深度规定第一章绪论1.1 建筑工程施工图设计的重要性建筑工程施工图设计是建筑工程实施的重要依据，是将设计方案具体落实到施工过程中的技术文件。

一份完善的施工图设计不仅能够保证工程质量，还能提高施工效率，避免施工过程中的纠纷和事故发生。

因此，建筑工程施工图设计的深度是确保工程质量和安全的重要保障之一。

1.2 建筑工程施工图设计深度规定的背景与意义随着建筑工程的复杂性和规模的增加，传统的平面设计已经无法满足实际施工的需要，需要对建筑工程施工图设计深度进行规定和要求。

只有加强建筑工程施工图设计深度的规范，才能更好地指导施工现场的操作，减少施工风险，提高工程质量。

因此，建立建筑工程施工图设计深度规定显得尤为重要。

第二章建筑工程施工图设计深度相关概念解析2.1建筑工程施工图设计深度概念建筑工程施工图设计深度是指在编制建筑工程施工图时，对图纸的精细程度和涵盖面的广度进行要求的一个概念。

建筑工程施工图设计深度的深浅直接影响着施工过程的顺利进行和工程质量的最终完成。

2.2建筑工程施工图设计深度的分类建筑工程施工图设计深度的分类一般可以按照精细程度、图纸内容丰富度和技术标准要求等进行划分。

具体包括基本深度、中等深度和完全深度等。

不同深度对应的图纸要求和技术标准也有所不同。

第三章建筑工程施工图设计深度规定的技术要求3.1 建筑工程施工图设计的基本要求建筑工程施工图设计深度规定应包含建筑结构、建筑设备、建筑布局、施工工艺等方面的相关技术要求，确保各个方面的施工图设计均能够准确、清晰表达设计意图和实施方案。

3.2 建筑工程施工图设计深度规定的图纸要求建筑工程施工图设计深度规定的图纸要求应包括图样标准、标注规范、符号约定等，确保整个施工图设计的规范化和统一性，减少误解和错误的发生。

3.3 建筑工程施工图设计深度规定的技术标准建筑工程施工图设计深度规定应根据国家相关技术标准和规范的要求，对施工图设计的技术标准进行详细规定和要求，包括材料选用、工艺要求、质量控制等方面。

施工图的重要性与作用详解施工图是建筑工程中不可或缺的一环，它是将设计方案转化为可实施的施工方案的具体图纸。

施工图的编制对于工程的顺利进行具有重要的意义和作用。

本文将从施工图的重要性、作用以及编制过程等方面进行详细解析。

首先，施工图具有重要性。

施工图是设计方案的具体实施，是设计师的构思和创意的具体呈现。

施工图中包含了建筑工程的各个方面，如结构、电气、给排水、暖通等，是建筑师、结构师、电气工程师等多个专业的集合体。

只有通过施工图，才能确保建筑工程的安全、稳定和合理性。

施工图中的细节和参数决定了建筑工程的质量和可行性，因此，施工图的编制是确保工程质量的重要环节。

其次，施工图具有多重作用。

首先，施工图是施工单位进行工程施工的依据。

施工图中详细标注了建筑材料的规格、数量和施工方法，为施工单位提供了明确的指导，确保施工过程的顺利进行。

其次，施工图是建筑工程的质量控制手段。

施工图中的细节和参数决定了建筑工程的质量，通过施工图的严格执行，可以确保工程符合设计要求和规范标准。

此外，施工图还是工程验收和竣工验收的依据，通过与施工图的对比，可以评估工程的质量和合格性。

然后，我们来了解一下施工图的编制过程。

施工图的编制通常分为以下几个步骤。

首先是图纸的复制和放大。

设计师根据设计方案制作出原始图纸，然后通过复制和放大的方式，将原始图纸转化为施工图的基础图纸。

其次是图纸的标注和绘制。

在基础图纸的基础上，设计师需要对建筑材料、构件、尺寸等进行详细的标注和绘制。

这一步骤需要设计师具备丰富的专业知识和经验。

最后是图纸的审核和审查。

施工图的编制需要经过设计师的审核和审查，确保图纸的准确性和合理性。

同时，施工图还需要经过相关部门的审查和批准，确保工程的合法性和规范性。

施工图的重要性与作用不容忽视。

它是设计方案的具体实施，是建筑工程的质量控制手段，同时也是施工单位进行工程施工的依据。

施工图的编制需要经过严格的过程，包括图纸的复制和放大、标注和绘制以及审核和审查等环节。

工程施工图预算文献一、引言随着社会经济的不断发展，城市建设项目日益增多，工程施工图预算作为工程项目管理的重要环节，对于项目的实施和顺利完成具有重要的意义。

本文将围绕工程施工图预算这一主题展开讨论，分析其概念、作用、编制步骤以及存在的问题，并提出相应的解决方案。

二、概念工程施工图预算是指工程项目施工图设计、施工工程量清单编制及工程造价计算的过程。

其主要目的是对工程项目的施工成本进行合理估算，为项目的实施提供经济保障。

三、作用1. 确定项目的总投资预算：通过施工图预算可以准确计算出项目的总成本，从而为项目投资方提供可靠的参考数据。

2. 帮助项目管理者制定合理施工计划：施工图预算可以帮助项目管理者制定合理的施工计划，确保项目按时完成。

3. 预防工程施工中的额外成本：通过施工图预算可以对工程项目的施工成本进行充分预估，从而避免工程施工过程中的额外成本。

4. 为施工队伍提供目标：通过施工图预算可以明确工程项目的造价目标，为施工队伍提供明确目标，提高施工效率。

四、编制步骤1. 施工图设计：首先需要进行施工图设计，确定项目的施工范围、工程量等内容。

2. 工程量清单编制：根据施工图设计的内容，编制工程量清单，包括工程项目的所有施工工程量。

3. 造价计算：根据工程量清单和市场行情，计算出工程项目的总造价。

4. 预算编制：根据已经计算出的造价数据，进行预算编制，确定项目的施工成本预算。

五、存在的问题1. 工程量清单编制不规范：部分工程量清单编制不规范，导致工程造价计算出现偏差。

2. 施工图设计不完善：部分施工图设计存在不完善的情况，影响了施工图预算的准确性。

3. 市场行情波动大：市场行情波动大，可能导致工程造价计算出现较大变动。

六、解决方案1. 加强工程量清单编制的规范性：规范施工图设计，加强工程量清单的编制标准。

2. 完善施工图设计：提高施工图设计的质量，确保施工图预算的准确性。

3. 加强市场调研：加强市场调研，及时了解市场行情波动，为工程造价计算提供准确数据。

工程施工图识读工程信息一、施工图的种类1. 建筑施工图：包括建筑图、构造图、装饰图和设备图等，用来指导工程施工。

2. 地下工程施工图：包括地基处理、基坑开挖、地下结构施工等施工图，用来指导地下工程施工。

3. 道路工程施工图：包括路基、路面、交通设施等施工图，用来指导道路工程施工。

4. 桥梁工程施工图：包括桥梁结构、支座、伸缩缝等施工图，用来指导桥梁工程施工。

5. 铁路、轨道交通施工图：包括铁路线路、轨道结构、牵引供电、信号通信等施工图，用来指导铁路和轨道交通工程施工。

6. 港口水运工程施工图：包括航道、码头、装卸设备、航道标志、通航保护等施工图，用来指导港口水运工程施工。

7. 水利水电工程施工图：包括堤坝、引水、输水、发电设施等施工图，用来指导水利水电工程施工。

8. 岩土工程施工图：包括边坡稳定、基础处理、土体加固等施工图，用来指导岩土工程施工。

二、施工图示意1. 平面布置图：用来表示建筑、结构、设备在平面上的布置关系，平面布置图的图框应按照规范要求绘制。

2. 剖面图：用来表示建筑、结构、设备在垂直方向上的布置关系，剖面图的图框应按照规范要求绘制。

3. 立面图：用来表示建筑、结构、设备在垂直方向上的外观关系，立面图的图框应按照规范要求绘制。

4. 细部图：用来表示结构、设备的细部构造，细部图的图框应按照规范要求绘制。

5. 其他：根据工程需要，还可以绘制设备安装示意图、管道布置图、线路图、平面布置图等。

三、施工图中的主要内容1. 工程名称：指出工程项目的名称。

2. 工程地点：指出工程项目的详细地点。

3. 总图说明：指出总图说明内容，包括工程规模、建筑面积、建筑高度、地下深度等。

4. 图例：图例用来说明图中的各种标志和符号的含义。

5. 图框：图框用来围合施工图的内容，图框应按照规范要求绘制。

6. 比例尺：比例尺是表示图纸与实际尺寸的比例关系。

7. 图面编号：指出施工图的图面编码。

8. 详图说明：详图说明包括施工图的图例、比例尺、图面编号、图框等信息。

施工图设计管理实施方案一、前言施工图设计管理是建筑工程中非常重要的一个环节，它直接关系到工程的质量、进度和安全。

因此，制定一套科学、合理的施工图设计管理实施方案对于工程的顺利进行具有重要意义。

本文将就施工图设计管理的实施方案进行详细阐述，以期为相关工程的实施提供指导和参考。

二、施工图设计管理的重要性1. 施工图设计管理是工程实施的基础。

施工图是工程施工的依据，设计管理的规范与否直接影响到后续施工的顺利进行。

2. 施工图设计管理关系到工程质量。

设计的合理性和准确性直接影响到工程的质量，而设计管理的规范程度则决定了设计的质量。

3. 施工图设计管理对工程进度和安全具有重要意义。

合理的设计管理可以有效地提高工程的施工效率，保障施工进度，同时也可以减少施工中的安全隐患。

三、施工图设计管理实施方案1. 制定施工图设计管理规范。

建立并完善施工图设计管理的各项规章制度，明确设计人员的职责和权限，规范设计文件的编制和审查流程。

2. 加强设计人员的培训和管理。

对设计人员进行专业培训，提高其设计水平和质量意识，建立设计人员的绩效考核机制，激励其提高设计质量。

3. 引入先进的设计软件和技术。

利用先进的设计软件，提高设计效率和精度，同时也要关注软件的合理使用，避免出现不必要的错误。

4. 加强设计文件的审查和验证。

建立多级审查机制，确保设计文件的准确性和合理性，同时也要进行设计文件的验证，保证设计方案的可行性。

5. 做好设计变更管理。

对于设计中的变更，要建立健全的变更管理制度，确保变更的合理性和及时性，避免对工程造成不必要的影响。

6. 加强与其他专业的协调和沟通。

设计管理中要加强与施工、监理等其他专业的沟通和协调，确保设计方案的全面性和协调性。

7. 建立设计管理的信息化系统。

利用信息化手段，对设计管理进行全面、系统的信息化管理，提高管理的效率和准确性。

四、总结施工图设计管理实施方案的制定对于工程的顺利进行具有重要意义。

只有加强设计管理，才能提高工程质量，保障工程进度和安全。

第一节学会施工图识图的必要性和意义施工图识图的必要性和意义电安装工程施工图是编制工程量清单及定额计价的依据之一，所有水电安装工程造价人图能力，反之，则难以胜任工程计价工作。

设项目的水电安装工程组成情况与施工要求，都是通过施工设计图和必要的文字说明表术界的人员通常将施工设计图称作建筑安装工程的“语言”。

有了施工图，建筑安装装工程施工；使用人员可以依据它指导使用、维护和管理；工程造价工作者可以依据以达到确定工程投资数额之目的。

装工程施工图预算直接工程费是由各分项工程量与各相应分项工程综合单价相乘之积经这一过程中，各分项工程综合单价可以从地区综合单价表中查得或企业自行报价，但施工图的内容，按照工程量清单计算规则的要求逐项的通过计算才能求得。

各分项或子杂、要求高，而且还要具有熟练的识图能力，如果没有熟练或精通的识图能力，就难算；工程量计算不出来，也就编制不出单位工程预算。

所以，对工程造价人员来说，为了正确计算分项工程数量，合理的确定工程造价，提高工程预算的编审质量，确保水电安装工程施工图的分类和表示方法工图的基本概念业的设计师(员)，按照国家或地区规定的有关建设方针政策，设计规程、规范、标准，招标或委托设计时提出的具体要求，并结合工程所在地的具体情况，如工程地质、水风俗习惯，原料、材料、燃料、动力资源等实际情况，在经过批准的初步设计或技术设计的拟建工程，则是在上述文件资料的基础上)，运用正投影原理和轴测投影原理，工、制定施工方案、编制工程量清单的一整套图纸和必要的文字说明等的设计文件，就付施工、预制构件之用，又要上报存档，需要的份数较多，因此需要晒印。

由于感光后并经氨水熏后，其图样一般变为紫蓝色(也有呈“茶色”的)，所以习惯又把施工图称电工程施工图的分类筑水电工程一般是指一个建设项目(如一座工厂、一个企事业单位、一所学校、一幢住项目的给水、排水、供电、配电及用电工程。

由于工程规模大小不同，其项目构成内容大中型新建项目来说，其水电安装施工图的种类如图2—1所示。

工程施工绘画一、工程施工绘图的概念工程施工绘图是指根据工程设计图纸和相关技术标准，将设计方案具体化、细化，编制出施工图纸的过程。

它是工程设计和工程施工之间的桥梁，是工程施工的依据和指导。

工程施工绘图是将设计图纸上的理论方案变为具体可施工的图纸，这就需要绘图员对设计细节有深入的理解，具有较强的技术水平和绘图能力。

工程施工绘图的内容主要包括平面布置图、立面图、细部图、钢筋图等，这些图纸通过详细的标注和说明，反映出工程建筑的准确位置、构件规格、施工方案和隐蔽工程等重要内容。

工程施工绘图一般由设计单位或施工单位的专业人员编制，需要与施工单位的实际情况相结合，确保施工过程顺利进行。

二、工程施工绘图的作用1. 为施工单位提供具体的施工方案和操作指南。

工程施工绘图将设计图纸转化为施工图纸，为施工单位提供了详细的工程参数和施工要求，使施工过程更加有序和规范。

2. 提高施工效率和施工质量。

工程施工图纸直接影响到施工进度和施工质量，只有绘制好的施工图纸才能保证施工工艺和施工质量。

3. 为监理单位提供监督依据。

工程施工绘图是监理单位监督施工质量的重要依据，监理单位通过对施工图纸的审核，可以及时发现和解决施工过程中的问题。

4. 保证工程安全和可靠性。

工程施工图纸要求准确、严谨，其中包括了施工单位应该注意的安全问题和技术要求，通过绘制好的施工图纸可以确保工程施工的安全和可靠性。

5. 为工程设计提供反馈意见。

通过绘制工程施工图纸，施工人员可以根据实际施工情况提出改进建议和意见，为工程设计提供实践性的反馈。

三、工程施工绘图的分类工程施工绘图根据不同的要求和内容可以分为平面布置图、立面图、细部图、钢筋图等不同类型的图纸。

1. 平面布置图。

平面布置图是工程施工图的基础图纸，它描述了建筑物的平面布局和空间结构。

平面布置图是施工单位按照设计图纸完成现场建筑空间和构造的布置图纸，它包括了建筑物的平面布局、结构概念和分布情况等内容。

2. 立面图。
