塔河油田探评井层位划分

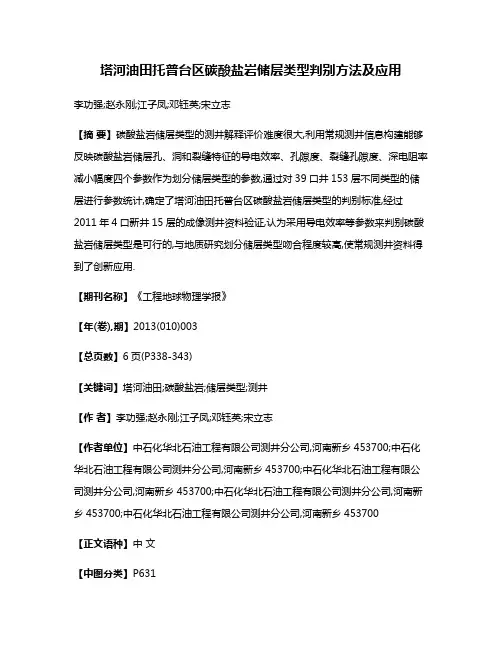

塔河油田托普台区碳酸盐岩储层类型判别方法及应用李功强;赵永刚;江子凤;邓钰英;宋立志【摘要】碳酸盐岩储层类型的测井解释评价难度很大,利用常规测井信息构建能够反映碳酸盐岩储层孔、洞和裂缝特征的导电效率、孔隙度、裂缝孔隙度、深电阻率减小幅度四个参数作为划分储层类型的参数,通过对39口井153层不同类型的储层进行参数统计,确定了塔河油田托普台区碳酸盐岩储层类型的判别标准,经过2011年4口新井15层的成像测井资料验证,认为采用导电效率等参数来判别碳酸盐岩储层类型是可行的,与地质研究划分储层类型吻合程度较高,使常规测井资料得到了创新应用.【期刊名称】《工程地球物理学报》【年(卷),期】2013(010)003【总页数】6页(P338-343)【关键词】塔河油田;碳酸盐岩;储层类型;测井【作者】李功强;赵永刚;江子凤;邓钰英;宋立志【作者单位】中石化华北石油工程有限公司测井分公司,河南新乡453700;中石化华北石油工程有限公司测井分公司,河南新乡453700;中石化华北石油工程有限公司测井分公司,河南新乡453700;中石化华北石油工程有限公司测井分公司,河南新乡453700;中石化华北石油工程有限公司测井分公司,河南新乡453700【正文语种】中文【中图分类】P6311 引言碳酸盐岩储层含有世界上60%以上的石油地质储量[1]，中国古生代海相碳酸盐岩分布广、厚度大，古岩溶发育，目前已在中国古生代地层中发现了十多个大型油气田[2]。

海相碳酸盐岩的可溶性为油气田的形成创造了十分有利的条件。

在塔河油田碳酸盐岩地层发育了良好的储层和油气层，因此，对碳酸盐岩的储层的分析评价特别重要。

碳酸盐岩储层多以次生孔隙为主，孔隙系统非常复杂，非均质性强，储层的孔隙度和渗透率等参数的求取难度很大，其与储层特性的关系要么很复杂，要么没关系[3，4]。

近年来，人们对碳酸盐岩储层的评价研究很多，但还没有一种能够广泛应用的有效方法。

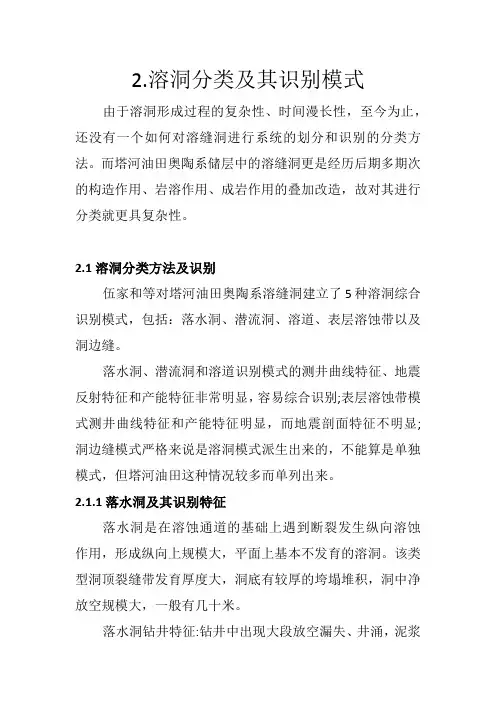

2.溶洞分类及其识别模式由于溶洞形成过程的复杂性、时间漫长性，至今为止，还没有一个如何对溶缝洞进行系统的划分和识别的分类方法。

而塔河油田奥陶系储层中的溶缝洞更是经历后期多期次的构造作用、岩溶作用、成岩作用的叠加改造，故对其进行分类就更具复杂性。

2.1溶洞分类方法及识别伍家和等对塔河油田奥陶系溶缝洞建立了5种溶洞综合识别模式，包括：落水洞、潜流洞、溶道、表层溶蚀带以及洞边缝。

落水洞、潜流洞和溶道识别模式的测井曲线特征、地震反射特征和产能特征非常明显，容易综合识别;表层溶蚀带模式测井曲线特征和产能特征明显，而地震剖面特征不明显;洞边缝模式严格来说是溶洞模式派生出来的，不能算是单独模式，但塔河油田这种情况较多而单列出来。

2.1.1落水洞及其识别特征落水洞是在溶蚀通道的基础上遇到断裂发生纵向溶蚀作用，形成纵向上规模大，平面上基本不发育的溶洞。

该类型洞顶裂缝带发育厚度大，洞底有较厚的垮塌堆积，洞中净放空规模大，一般有几十米。

落水洞钻井特征:钻井中出现大段放空漏失、井涌，泥浆失返现象，钻时由40-50 min/m正常钻时逐步下降为0，再逐步变为低钻时，之后恢复到正常钻时，放空段长，伴有断续低钻时段、漏速快，总漏失量小，泥浆完全失返，后期伴有井涌现象。

测井曲线特征:总体上表现为顶部电阻率由高到低的漏斗状、中部放空段、底部电阻率由低到高反漏斗状的三段式特征（图1c），与落水洞的顶部裂缝带(裂缝由不发育——很发育)、中部放空段、底部垮塌堆积段(裂缝由很发育——不发育)模式相对应。

图1 落水洞综合识别模式地球物理特征:地震剖面为典型的串珠状强反射（图1b），与落水洞正演模型对应，振幅变化率为点状强振幅变化率区，地震测井约束反演结果低波阻抗区呈球状分布。

生产动态特征:试井曲线为明显洞+不渗透(或低渗透)边界特征（图1d），生产动态表现出初期高产，很快停产，人工举升严重供液不足等。

2.1.2潜流洞及其识别模式潜流洞是发育在古潜水面附近的水平延伸的溶洞（图2a），一般高度小，呈树枝状或河道状分布，多数溶洞由于上覆压力的挤压造成上部地层的下凹或垮塌。

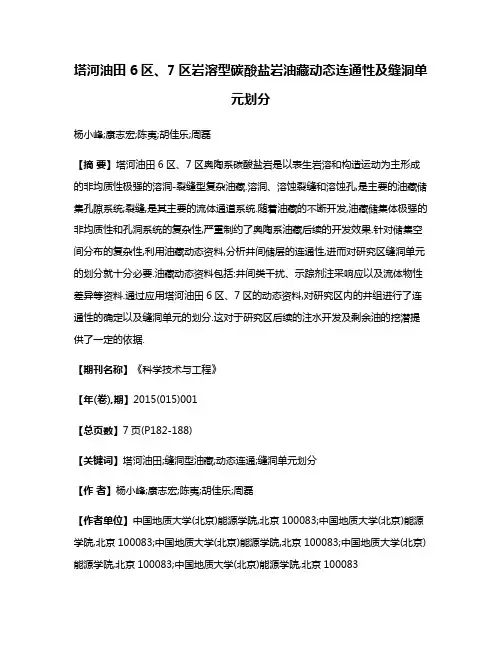

塔河油田6区、7区岩溶型碳酸盐岩油藏动态连通性及缝洞单元划分杨小峰;康志宏;陈夷;胡佳乐;周磊【摘要】塔河油田6区、7区奥陶系碳酸盐岩是以表生岩溶和构造运动为主形成的非均质性极强的溶洞-裂缝型复杂油藏.溶洞、溶蚀裂缝和溶蚀孔,是主要的油藏储集孔隙系统;裂缝,是其主要的流体通道系统.随着油藏的不断开发,油藏储集体极强的非均质性和孔洞系统的复杂性,严重制约了奥陶系油藏后续的开发效果.针对储集空间分布的复杂性,利用油藏动态资料,分析井间储层的连通性,进而对研究区缝洞单元的划分就十分必要.油藏动态资料包括:井间类干扰、示踪剂注采响应以及流体物性差异等资料.通过应用塔河油田6区、7区的动态资料,对研究区内的井组进行了连通性的确定以及缝洞单元的划分.这对于研究区后续的注水开发及剩余油的挖潜提供了一定的依据.【期刊名称】《科学技术与工程》【年(卷),期】2015(015)001【总页数】7页(P182-188)【关键词】塔河油田;缝洞型油藏;动态连通;缝洞单元划分【作者】杨小峰;康志宏;陈夷;胡佳乐;周磊【作者单位】中国地质大学(北京)能源学院,北京100083;中国地质大学(北京)能源学院,北京100083;中国地质大学(北京)能源学院,北京100083;中国地质大学(北京)能源学院,北京100083;中国地质大学(北京)能源学院,北京100083【正文语种】中文【中图分类】TE121.1塔河油田6区、7区位于塔里木盆地的北部，处在沙雅隆起中段阿克库勒凸起的轴部。

在早期海西构造运动作用下，研究区岩溶逆断裂较为发育。

岩溶断裂对奥陶系碳酸盐岩裂缝进行储层改造、油气向上运移、局部构造的形成具有一定的控制作用[1]。

研究区油气相对较为富集的区域主要集中在沿构造轴部的北东向大断裂两侧。

研究区奥陶系顶面埋藏深度在5 300～5 600 m，顶面构造整体上表现为北东高南西低的趋势，中部高、向四周变低，呈现为一系列北东走向的残丘。

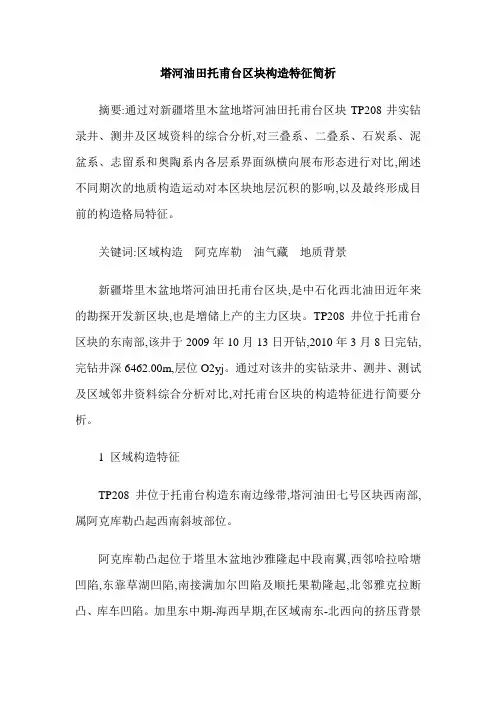

塔河油田托甫台区块构造特征简析摘要:通过对新疆塔里木盆地塔河油田托甫台区块TP208井实钻录井、测井及区域资料的综合分析,对三叠系、二叠系、石炭系、泥盆系、志留系和奥陶系内各层系界面纵横向展布形态进行对比,阐述不同期次的地质构造运动对本区块地层沉积的影响,以及最终形成目前的构造格局特征。

关键词:区域构造阿克库勒油气藏地质背景新疆塔里木盆地塔河油田托甫台区块,是中石化西北油田近年来的勘探开发新区块,也是增储上产的主力区块。

TP208井位于托甫台区块的东南部,该井于2009年10月13日开钻,2010年3月8日完钻,完钻井深6462.00m,层位O2yj。

通过对该井的实钻录井、测井、测试及区域邻井资料综合分析对比,对托甫台区块的构造特征进行简要分析。

1 区域构造特征TP208井位于托甫台构造东南边缘带,塔河油田七号区块西南部,属阿克库勒凸起西南斜坡部位。

阿克库勒凸起位于塔里木盆地沙雅隆起中段南翼,西邻哈拉哈塘凹陷,东靠草湖凹陷,南接满加尔凹陷及顺托果勒隆起,北邻雅克拉断凸、库车凹陷。

加里东中期-海西早期,在区域南东-北西向的挤压背景下,碳酸盐岩台地遭受改造、淹没、消亡,鼻凸形成以及陆屑海岸沉积发展时期,形成向西南倾伏的北东向展布的大型鼻凸,总体表现为南西低、北东高。

地表淡水沿断裂下渗、溶蚀,形成加里东期古岩溶缝洞。

晚奥陶世-中泥盆世,随着满加尔周边沉降盆地向前陆盆地转化,原台地建造在晚奥陶世末消亡。

中泥盆世末的海西早期运动,强烈的构造隆起与陆源碎屑注入,使塔河地区主体上奥陶统-中泥盆统剥蚀殆尽,中-下奥陶统也受到部分剥蚀。

海西中-晚期,本区进入以挤压为主的构造开合旋回,志留系与泥盆系不整合面以上,泥盆系东河塘组-下石炭统向鼻凸高部上超。

中二叠世-晚二叠世末,发生海西晚期和末期运动,本区受强烈南北向挤压,发生构造变形,断裂活动强烈,形成晚二叠世岩浆裂隙型喷溢。

海西晚-末期运动,还使本区整体抬升遭受剥蚀,大部分地区缺失上石炭统-下二叠统,中-上二叠统仅在鼻凸周围局部残存,个别地方下石炭统也缺失,三叠系超覆于中-下奥陶统之上。

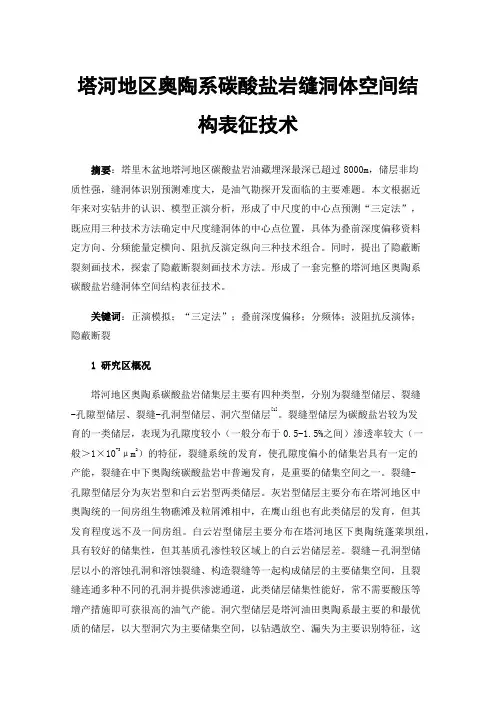

塔河地区奥陶系碳酸盐岩缝洞体空间结构表征技术摘要：塔里木盆地塔河地区碳酸盐岩油藏埋深最深已超过8000m，储层非均质性强，缝洞体识别预测难度大，是油气勘探开发面临的主要难题。

本文根据近年来对实钻井的认识、模型正演分析，形成了中尺度的中心点预测“三定法”，既应用三种技术方法确定中尺度缝洞体的中心点位置，具体为叠前深度偏移资料定方向、分频能量定横向、阻抗反演定纵向三种技术组合。

同时，提出了隐蔽断裂刻画技术，探索了隐蔽断裂刻画技术方法。

形成了一套完整的塔河地区奥陶系碳酸盐岩缝洞体空间结构表征技术。

关键词：正演模拟；“三定法”；叠前深度偏移；分频体；波阻抗反演体；隐蔽断裂1研究区概况塔河地区奥陶系碳酸盐岩储集层主要有四种类型，分别为裂缝型储层、裂缝-孔隙型储层、裂缝-孔洞型储层、洞穴型储层[1]。

裂缝型储层为碳酸盐岩较为发育的一类储层，表现为孔隙度较小（一般分布于0.5-1.5%之间）渗透率较大（一般＞1×10-3μm2）的特征，裂缝系统的发育，使孔隙度偏小的储集岩具有一定的产能，裂缝在中下奥陶统碳酸盐岩中普遍发育，是重要的储集空间之一。

裂缝-孔隙型储层分为灰岩型和白云岩型两类储层。

灰岩型储层主要分布在塔河地区中奥陶统的一间房组生物礁滩及粒屑滩相中，在鹰山组也有此类储层的发育，但其发育程度远不及一间房组。

白云岩型储层主要分布在塔河地区下奥陶统蓬莱坝组，具有较好的储集性，但其基质孔渗性较区域上的白云岩储层差。

裂缝－孔洞型储层以小的溶蚀孔洞和溶蚀裂缝、构造裂缝等一起构成储层的主要储集空间，且裂缝连通多种不同的孔洞并提供渗滤通道，此类储层储集性能好，常不需要酸压等增产措施即可获很高的油气产能。

洞穴型储层是塔河油田奥陶系最主要的和最优质的储层，以大型洞穴为主要储集空间，以钻遇放空、漏失为主要识别特征，这些大型洞穴多呈网状或水系状分布，不同层次的洞穴系统之间由落水洞沟通，不过，由于表生期的沉积作用和埋藏期的垮塌作用，洞穴内多充填碎屑岩和岩溶角砾岩等，局部的堵塞，使得洞穴型储层横向连通性变差或者变的不连通。

概述塔河油田十二区地层元素特征引言塔河油田十二区位于我国塔里木盆地塔克拉玛干沙漠北部边缘，在新疆库车县境内。

本区钻遇岩性主要有灰岩、砂岩、泥岩、膏质岩及过渡岩性。

元素录井在该区应用效果显著，岩石元素特征明显：灰岩Ca含量呈明显的高值（含量大于30%），其它元素含量低；砂岩呈明显的高Si低Al特征（石英砂岩Si含量达到40%）；泥岩呈高Al低Si特征；膏质岩中Ca、S含量较高。

一、各组段元素特征（据地层层序由上而下述说）1、石炭系巴楚组（C1b）：该地层为一套海岸砂泥岩沉积。

自上而下可分为三段：双峰灰岩段（Clb3）、下泥岩段（Clb2）、砂泥岩段（Clbl）。

（1）、双峰灰岩段（Clb3）：该地层岩性主要为灰岩。

元素特征：Ca元素明显高值（最大27.56%，最小19.31%，平均24.97%），其余元素低值的特征。

（2）、下泥岩段（Clb2）：该地层岩性主要为泥质岩。

元素特征：Ca、S、Sr为低值（Ca均值为5.37%，S均值为0.17%，Sr均值为226PPm），较其上双峰灰岩段明显偏低；Al、K、Fe、Si、Ba、Ti、V元素为高值。

（3）、砂泥岩段（Clb1）：该地层岩性主要为白云质、灰质砂泥岩。

元素特征：由上至下Ca、Mg元素含量逐渐升高（Ca由5.0%升高至20.0%，Mg元素含量由0.5%升高至3.0%），Al、K、Fe、Si、Ba、Ti、V元素则逐渐降低。

2、泥盆系上统东河塘组（D3d）：该地层主要是陆源碎屑沉积，多为石英砂岩。

元素特征：Si元素呈明显高值（Si平均为28.9%），较巴楚组的砂泥岩段明显偏高；Fe、Al、K、Ti、Ba、V元素含量为中高值，较巴楚组的下泥岩段略低，较巴楚组的砂泥岩段略高。

3、志留系（S）：该地层剥蚀严重，所钻井缺失志留系，未能采集到元素数据。

4、奥陶系上统恰尔巴克组（03q）：该地层岩性中灰质泥岩、泥质灰岩较多，岩石中泥质含量较高。

Ca元素呈低～中值，Si、Al、Fe、K、Ti、Ba、V等元素含量较灰岩段略有抬升，但低于泥岩段。

塔里木盆地奥陶系有利区块评价塔河油田位于塔里木盆地北部沙雅隆起阿克库勒凸起的中南部，油气资源丰富，其主要储层为碳酸盐岩缝洞型储层，由于该套储层在纵横向具有很强的非均质性、埋藏深等特点，还没有建立一套成熟有效的储层预测技术方法系列。

本文研究了碳酸盐岩储层的测井响应特征和缝洞系统中的地震传播特征，总结出适用于缝洞型储层的预测技术，对有利区块评价有很大的帮助。

标签：碳酸盐岩缝洞型测井响应特征地震传播特征1工区构造背景工区位于新疆维吾尔自治区塔里木盆地北部戈壁荒漠，南接塔里木河北岸洪泛河沼胡杨林区。

工区构造位置属沙雅隆起中段南翼的阿克库勒凸起的南部。

阿克库勒凸起位于新疆塔里木盆地沙雅隆起中段南翼，西邻哈拉哈塘凹陷，东靠草湖凹陷，南接满加尔坳陷，是以寒武-奥陶系为主体的长期发育的大型古凸起。

阿克库勒凸起于加里东中-晚期形成皱形海西早期受区域性挤压抬升形成向西南倾伏的北东向展布的大型鼻凸，在长期抬升暴露风化剥蚀过程中，凸起大部分地区普遍缺失志留-泥盆系及中-上奥陶统，它们仅呈裙边状分布在凸起围斜地区，下奥陶统也遭受了不同程度的剥蚀。

大部分地区仅保留石炭系下统，缺失上统及二叠系，局部地区奥陶系碳酸盐岩暴露。

2工区的地震波场特征2.1奥陶系碳酸盐岩储层是塔里木盆地北部油气勘探的主要目的层之一，储层有两个显著的特点：一是目的层埋藏深，约在5000m，地震反射信号弱；二是储集空间为构造裂缝及溶蚀孔、洞、缝系统、纵向和横向非均质性强。

2.2储集层类型（1）裂缝型：其特征是基岩孔隙度及渗透率极低，裂缝发育，裂缝既是主要渗滤通道，又是主要储集空间。

构成裂缝型灰岩储层的孔隙度一般小于2%，主要在0.5～1.5%之间，渗透率大多小于0.01×10-3μm2。

储层的储渗性能受裂缝发育程度的控制。

（2）孔洞-裂缝型：其特点是孔洞和裂缝均较发育，两者对油气的储集和渗滤都起到相当贡献。

（3）裂缝-孔洞型：储集空间主要为次生的溶蚀孔洞，以大型洞穴为特征，裂缝起渗滤通道和通连孔洞的作用。

ＭＡＲＩＮＥＯＲＩＧＩＮＰＥＴＲＯＬＥＵＭＧＥＯＬＯＧＹ海相油气地质油气藏张希明摘要塔河油田奥陶系碳酸盐岩缝洞型油气藏的主要特征表现为油气藏高度远大于残丘圈闭幅度，油气分布受储集体发育程度控制，纵向上不连续，储集体主要为岩溶－构造作用所形成的缝洞，单个缝洞储集体为独立的油水系统等。

运用油藏压力降落法、类干扰试井法和流体性质变化法等方法将塔河油田主体开发区划分出１０个连通储渗单元和２０个孤立或相对定容封闭体，对这些缝洞单元的特点作了描述。

塔河油田整体上不具统一的底水；各油气藏流体性质变化较大。

关键词奥陶纪；碳酸盐岩油气藏；缝洞型油气藏；油气藏特征；塔河油田塔河油田碳酸盐岩缝洞型油气藏的特征及缝洞单元划分张希明１９５８年生，２００３年获吉林大学理学博士学位，高级工程师。

长期从事油气藏描述研究工作。

通讯地址：８３００１１新疆乌鲁木齐市北京北路２９号；电话：（０９９１）３６００６４６文章编号：１６７２－９８５４（２００７）－０１－００２１－０４中图分类号：ＴＥ１１２．３３文献标识码：Ａ收稿日期：２００５－０７－０１；改回日期：２００６－０７－２６１塔河油田概况塔河油田发现于１９９７年，其主体位于塔里木盆地北部沙雅隆起中段南翼阿克库勒凸起，包括哈拉哈塘凹陷东部及草湖凹陷西部［１］。

塔河油田是在阿克库勒凸起的背景上，北以轮台断裂为界，东、南、西以中奥陶统顶面６５００ｍ构造等深线所圈定的范围内，具有大致相似成藏特点和在现有经济技术条件下具有勘探价值的油气藏的统称（图１）。

油田主要产层为奥陶系碳酸盐岩岩溶缝洞储集层，具有大面积连片整体含油、不均匀富集的特点；其上叠加成带分布的志留系—泥盆系、石炭系及三叠系低幅度背斜圈闭、岩性圈闭及复合型圈闭，早期（加里东期—海西早期）形成的油藏由于复合期构造运动的影响产生破坏调整，并由断裂、不整合等沟通形成次生油藏，纵向上具有“复式”成藏组合特征。

图１塔河油田范围及不同油区分布自发现以来，塔河油田的储、产量连年大幅增长。
